Termék típusa	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SE82.8KRW00IBNQ4DG
Méretek (Sz x M x Mé)	100,8 x 116,8 x 40 cm
Tömeg	Körülbelül 18 kg (bal/jobb egység) vagy 32 kg (középső egység)
DC bemeneti feszültség	Akár 850 Vdc
AC névleges teljesítmény	82,8 kW
AC tápegység	Háromfázisú 400 V, 4 vezeték + föld vagy 3 vezeték + föld, 50/60 Hz
Fő funkciók	DC/AC átalakítás, MPPT követés, kommunikáció optimalizálókkal, felügyelet a SolarEdge platformon keresztül
Karbantartás és tisztítás	Tartsa be a biztonsági előírásokat, ne akadályozza a légáramlást, tisztítsa a külső részt száraz ruhával
Biztonság	Kötelező földelés, DC és AC kapcsolók, kikapcsolás után várjon 5 percet
Alkatrészek és javíthatóság	Az alkatrészekkel és javításokkal kapcsolatban lépjen kapcsolatba a SolarEdge műszaki támogatással
Általános információk	Szakember általi telepítés, a SolarEdge SetApp alkalmazás használata az üzembe helyezéshez

Gyakran ismételt kérdések - SE82.8KRW00IBNQ4DG SolarEdge

Milyen eszközökre van szükség a SolarEdge SE82.8KRW00IBNQ4DG inverter telepítéséhez?

Szüksége lesz egy fúrógépre, M6 csavarokra, nyomatékkulcsra, bimetál kábelcsatlakozókra (alumíniumhoz) vagy ónozott réz kábelcsatlakozókra, és egy multiméterre. A részletes útmutatóért tekintse meg a telepítési útmutatót.

Mekkora minimális távolságot kell betartani az inverter körül a túlmelegedés elkerülése érdekében?

Legalább 10 cm szabad hely szükséges elöl, 40 cm felette és 5 cm alatta. Kültéren hagyjon 1 méter helyet az inverter előtt. Ne akadályozza a légáramlást.

Hogyan kell csatlakoztatni a napelemek sorozatait az inverterhez?

Csatlakoztassa a teljesítményoptimalizálókat sorba, majd csatlakoztassa a sorozatot a Synergy egység DC bemeneteihez. Ügyeljen a polaritásra és ellenőrizze a feszültséget (kb. 1 V optimalizálónként). Használjon 25 A-es biztosítékot, ha egységenként több mint 3 sorozat van.

Hogyan kell üzembe helyezni az invertert először?

Töltse le a SolarEdge SetApp alkalmazást okostelefonjára. Kapcsolja a DC kapcsolót ON állásba, csatlakoztassa az akkumulátort (opcionális) vagy az USB-C tápellátást, majd kövesse az alkalmazás utasításait az ország, nyelv és kommunikáció beállításához.

Mit tegyek, ha a piros jelzőfény világít?

A piros jelzőfény rendszerhibát jelez. Ellenőrizze a SetApp alkalmazást vagy a felügyeleti platformot a probléma azonosításához. Vizsgálja meg a csatlakozásokat, a biztosítékokat, és szükség esetén lépjen kapcsolatba a műszaki támogatással.

Használhatóak alumínium kábelek az AC csatlakoztatáshoz?

Igen, de csak bimetál kábelcsatlakozókkal. Rézkábelekhez használjon ónozott réz kábelcsatlakozókat. Tartsa be a megadott meghúzási nyomatékokat (21 N*m az AC sínhez).

Hogyan kell beállítani az RS485 kommunikációt több inverter között?

Használjon árnyékolt, sodrott érpárú CAT6 kábelt (0,2-1 mm²). Csatlakoztassa a G, A+, B- vezetékeket a COMM 2 csatlakozóblokkhoz. Állítsa a SW1 kapcsolót Master állásba a fő inverteren, és Slave állásba a többin.

Az invertert földelni kell?

Igen, a földelés kötelező a védelem érdekében. Csatlakoztassa a földelő vezetéket (sárga/zöld) a kijelölt ponthoz. A DC pólus funkcionális elektromos földelése tilos, mert az inverter transzformátor nélküli.

Mi az ajánlott karbantartási eljárás?

Rendszeresen ellenőrizze a csatlakozásokat, tisztítsa az inverter külső részét száraz ruhával, ellenőrizze az állapotjelző fényeket. Minden beavatkozást szakképzett technikus végezhet, az AC és DC tápfeszültség kikapcsolása után.

Hol találom az inverter sorozatszámát?

A sorozatszám (SN) az inverter házán lévő címkén található, általában a csatlakozóblokk közelében. Az üzembe helyezés után a SetApp alkalmazásban is megjelenik.

HASZNÁLATI ÚTMUTATÓ SE82.8KRW00IBNQ4DG SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes-óceáni térségben és Dél-Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót, és várjon 5 percet (csak a DC biztonsági kapcsolóval felszerelt modellek esetében).

EZT AZ ÚTMUTATÓT ŐRIZZE MEG – Az útmutató a háromfázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezőt az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

solar edge

1

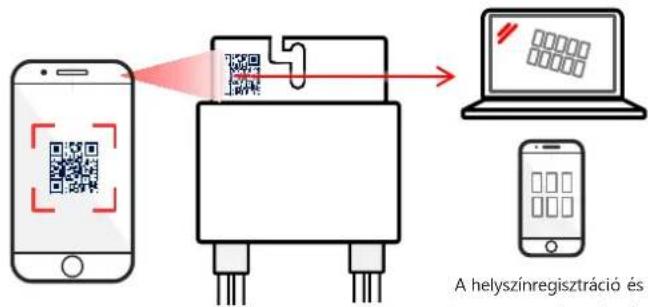

A teljesítményoptimalizálók telepítése

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

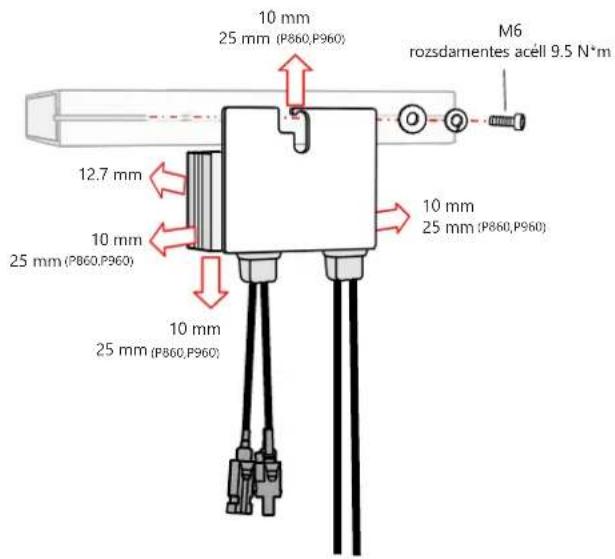

A teljesítményoptimalizáló telepítése

A teljesítményoptimalizálók telepítése

solaredge

2

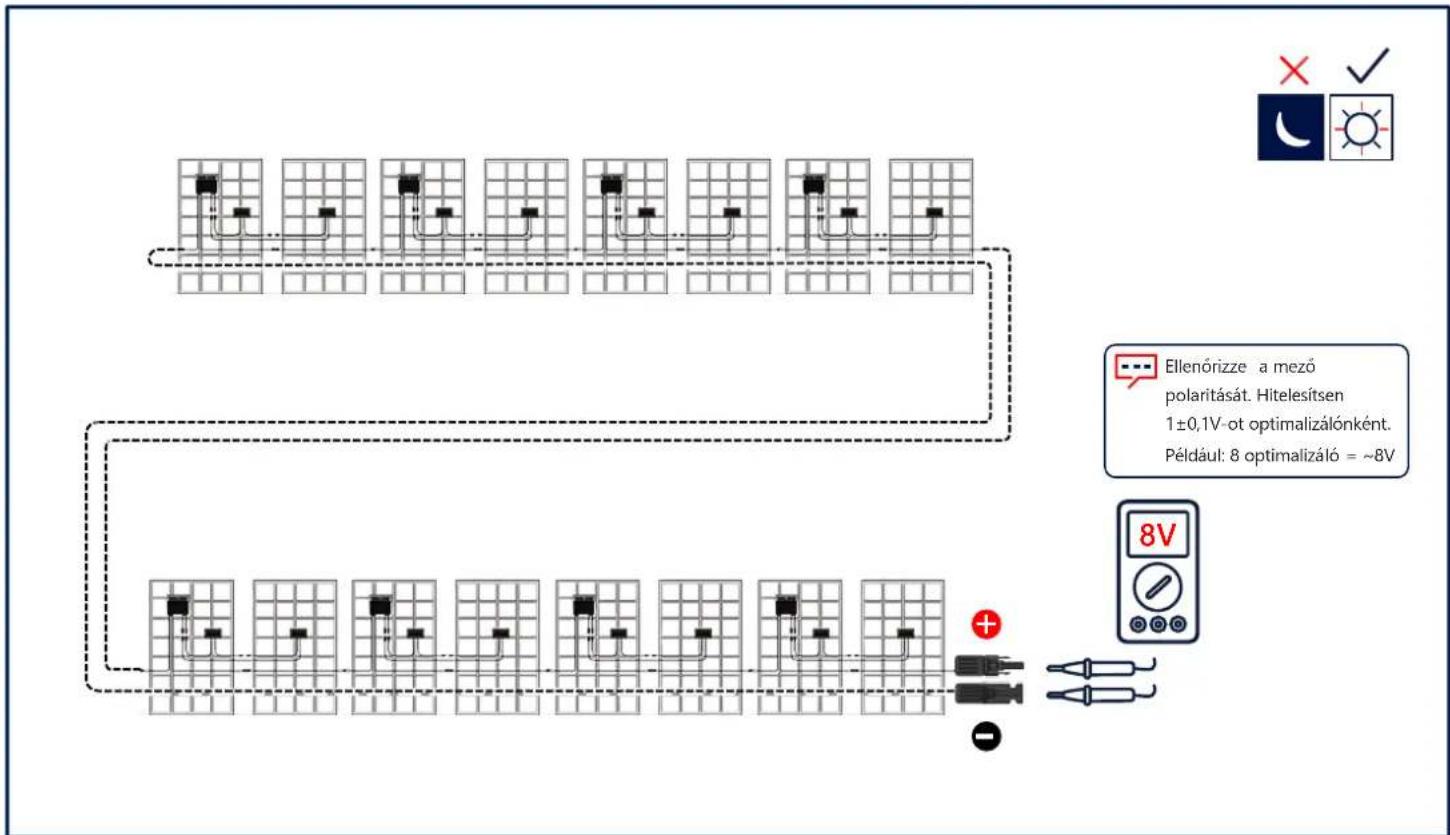

A PV mező csatlakoztatása

Távolságigény megtartása

solaredge

3

solaredge

4

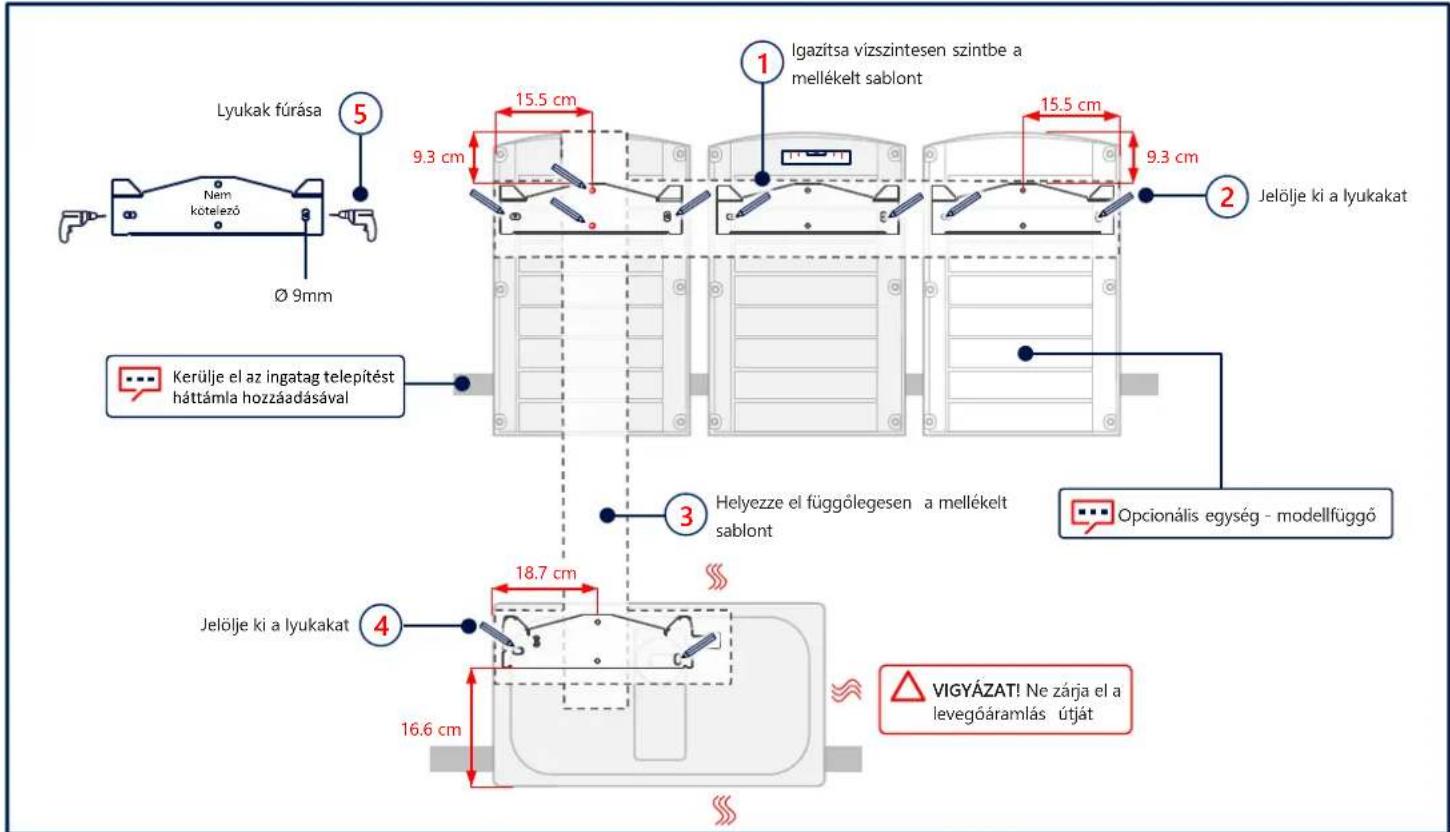

Lyukak helyének megjelölése és kifúrása

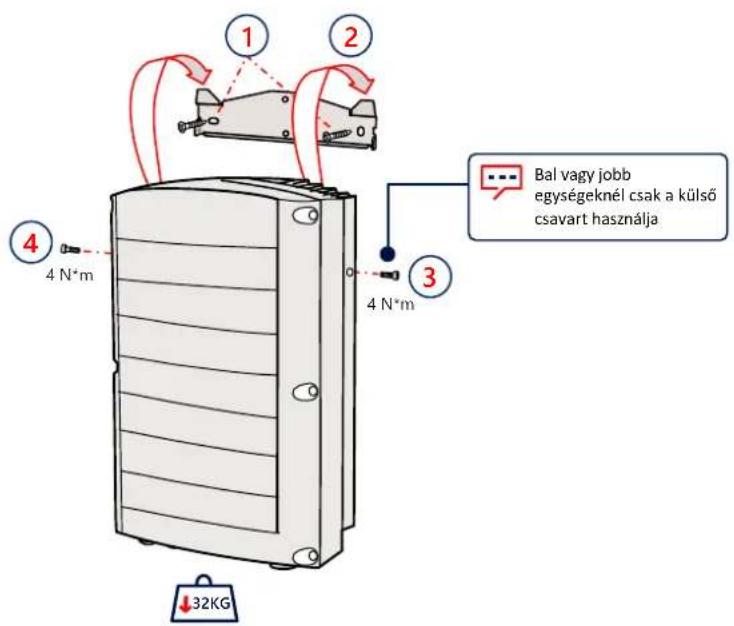

Az egységek rögzítése

solaredge

5

solaredge

6

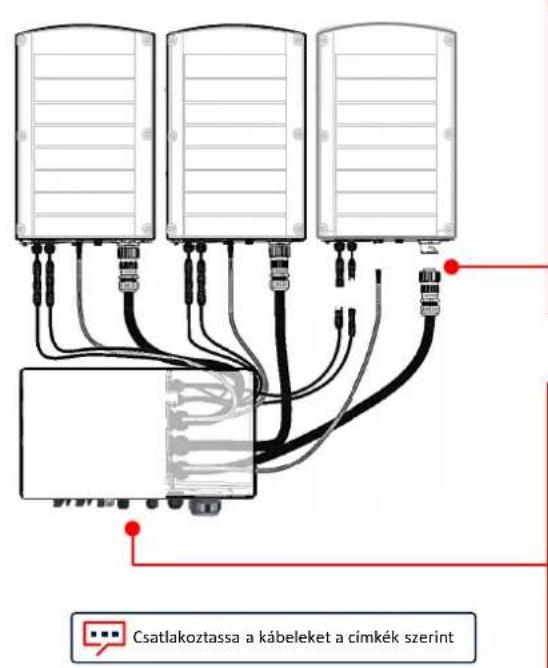

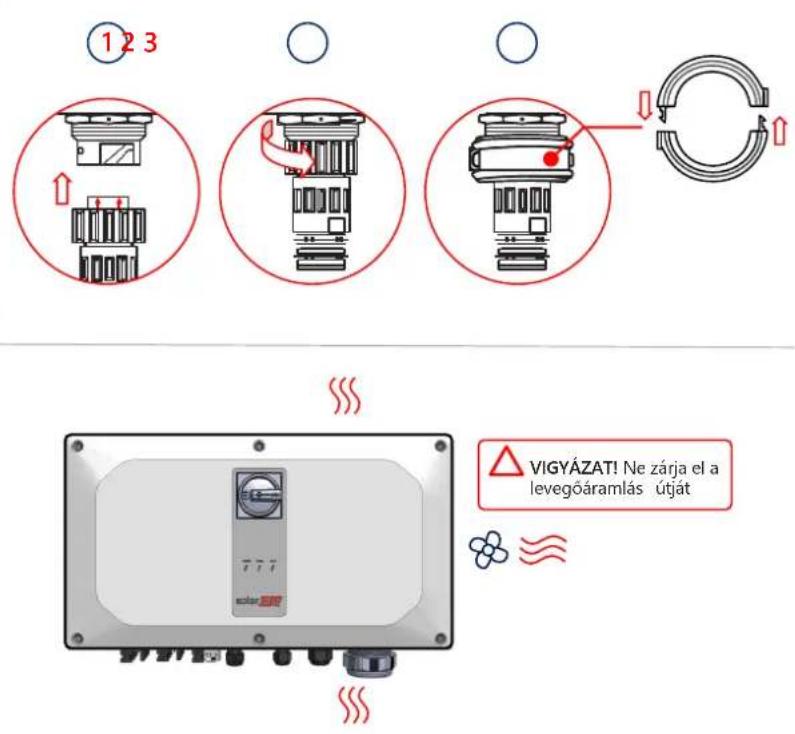

Az összekötő kábelek csatlakoztatása

A fedlapok eltávolítása

solaredge

7

solar edge

8

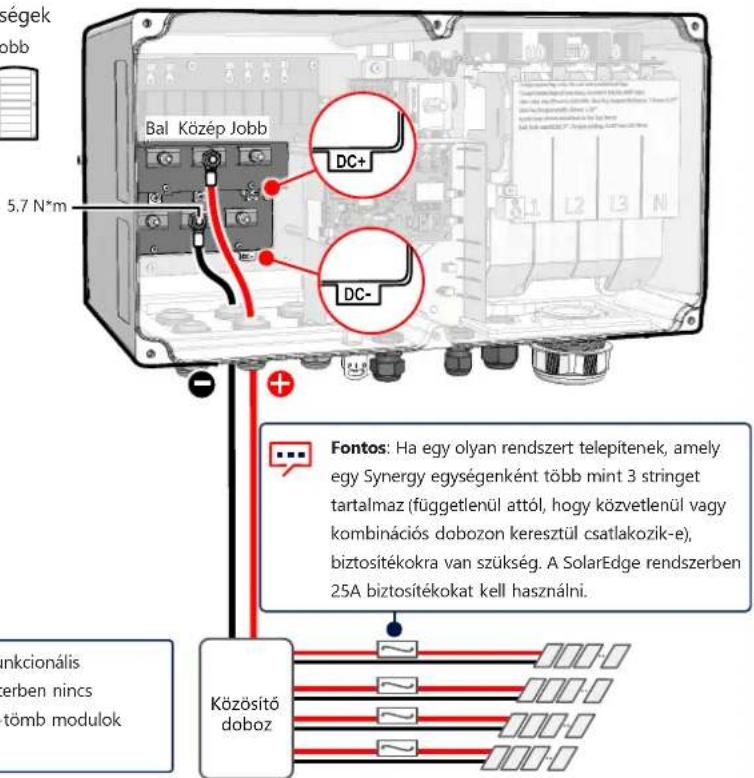

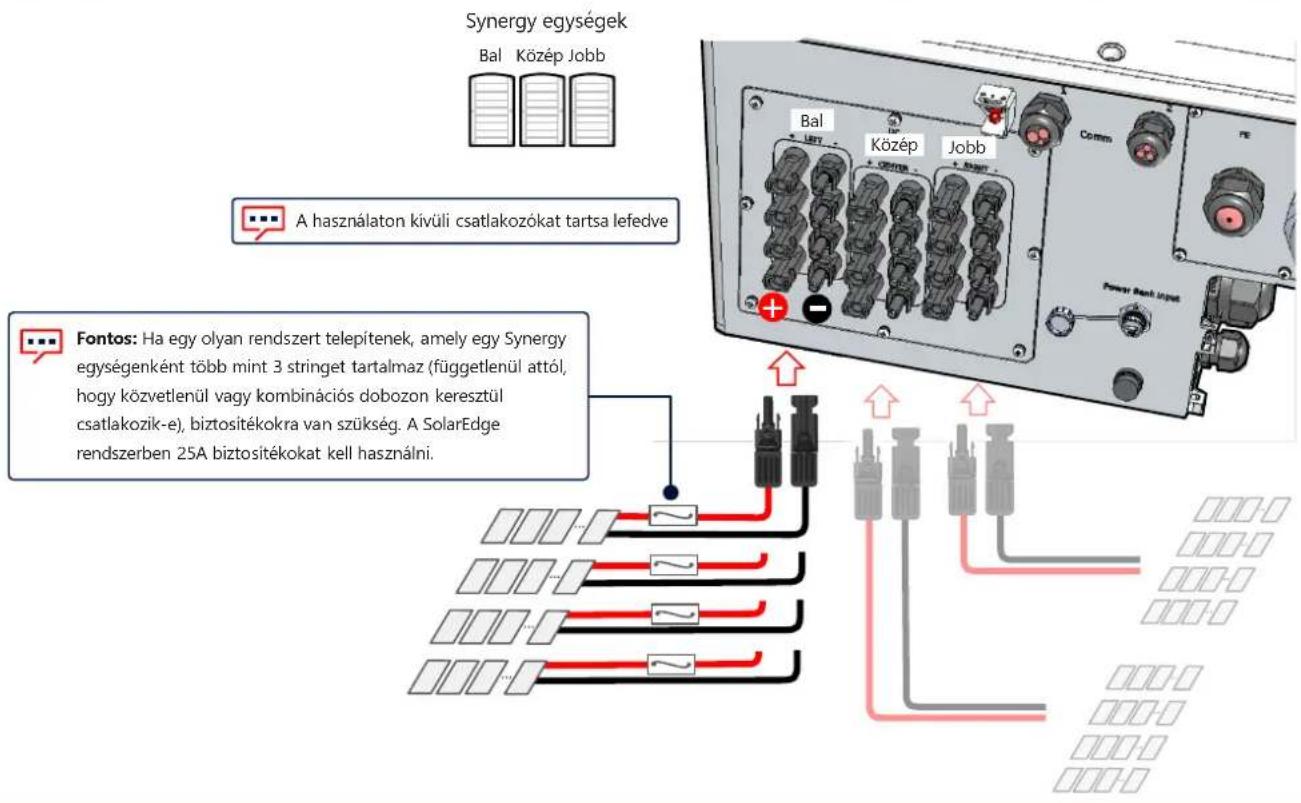

A PV stringek csatlakoztatása

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

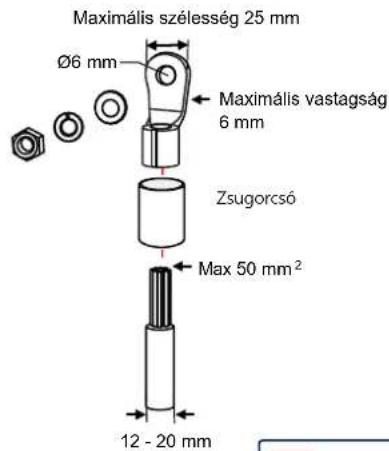

VIGYÁZAT!

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLJON - Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

Synergy egységek Bal Közép Jobb

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett.

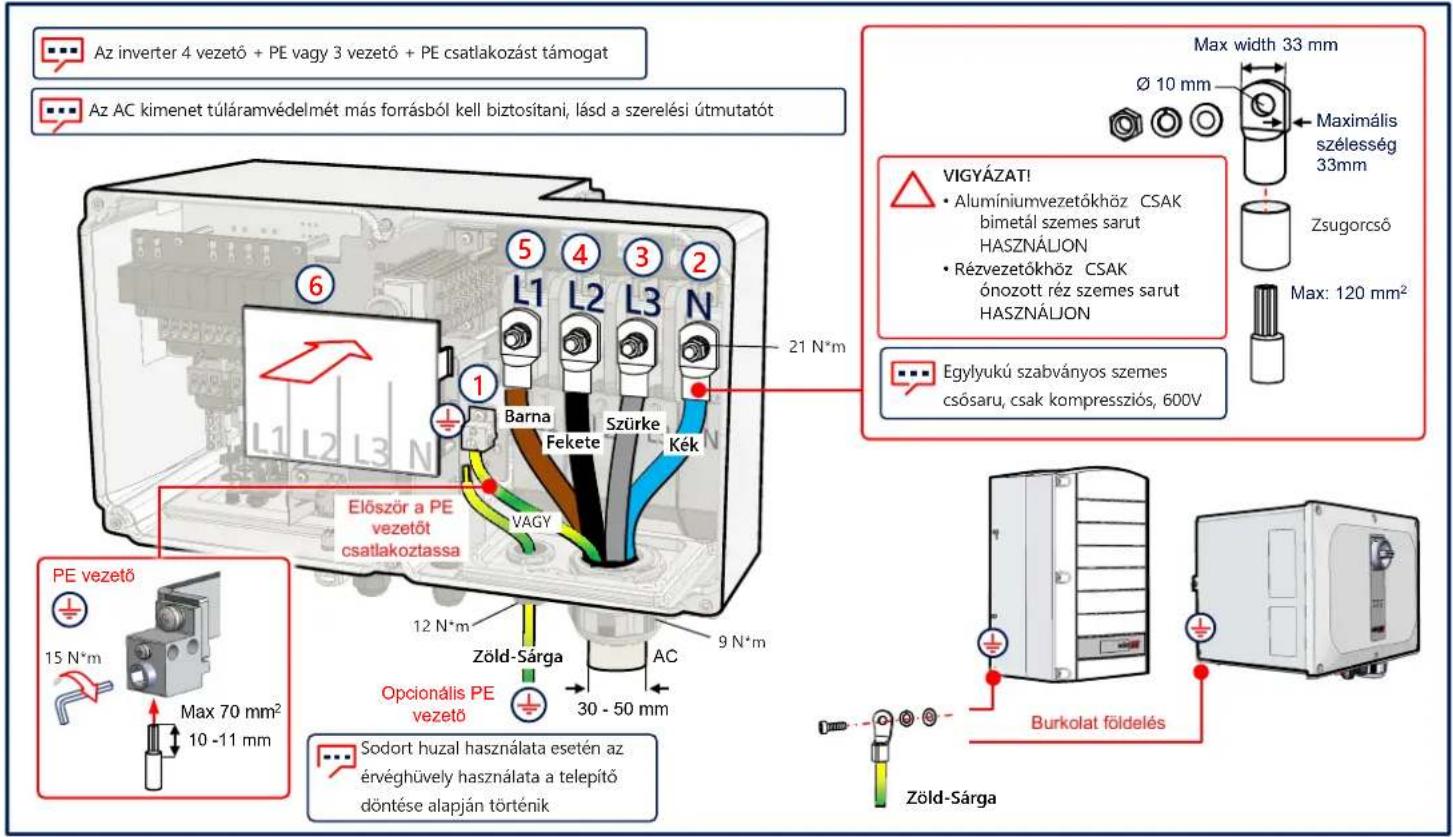

Az AC és a védőföld csatlakoztatása (PE)

LAN kommunikáció

Több inverter csatlakoztatása RS485-ön

WiFi kommunikáció csatlakoztatása (opcionális)

Mobilnetes kommunikáció csatlakoztatása (opcionális)

A fedlapok telepítése

solaredge

14

solaredge

15

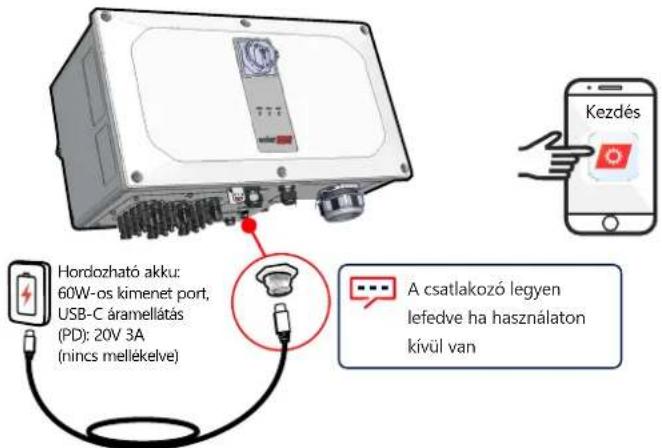

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

1 méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

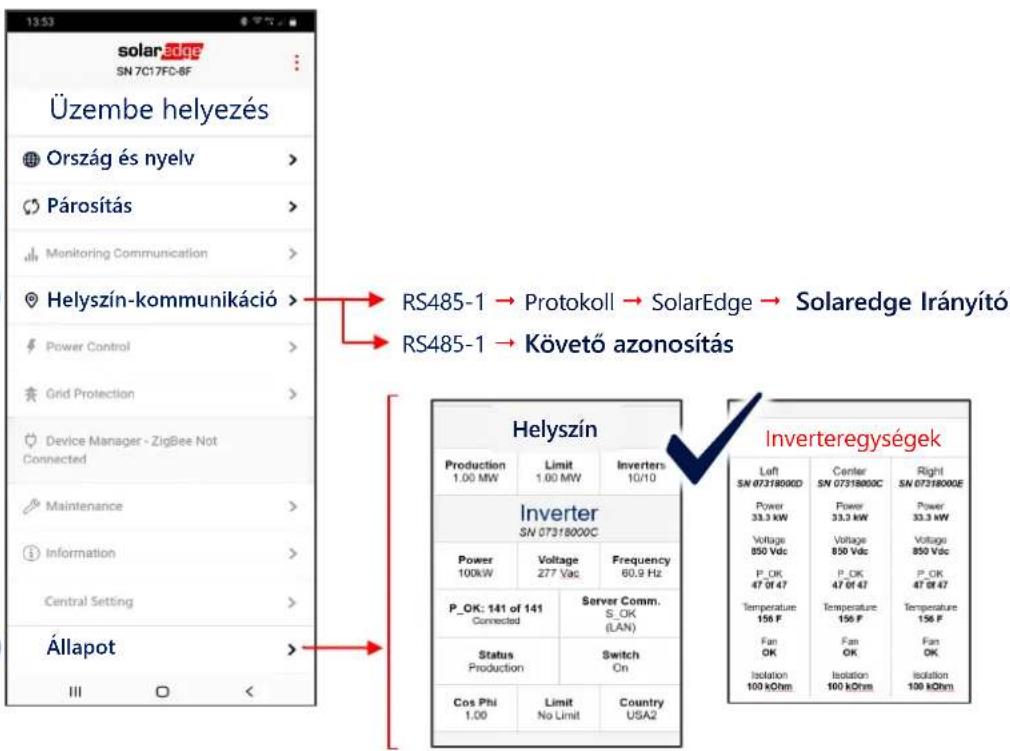

Az irányító inverter üzembe helyezése

1

2

3

4

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge

Támogatás elérhetőségei

Ha technikai problémái vannak a SolarEdge termékekkel kapcsolatban, kérjük, lépjen velünk kapcsolatba:

Előzetes értesítés nélkül változtatható.
