SE82.8KRW00IBNQ4DG - Solpanel SolarEdge - Gratis bruksanvisning och manual

Produkttyp	Trefas växelriktare med Synergy-teknik
Märke	SolarEdge
Modell	SE82.8KRW00IBNQ4DG
Mått (B x H x Djup)	100,8 x 116,8 x 40 cm
Vikt	Cirka 18 kg (vänster/höger enhet) eller 32 kg (central enhet)
DC-ingångsspänning	Upp till 850 Vdc
Nominell AC-effekt	82,8 kW
AC-matning	Trefas 400 V, 4 ledningar + jord eller 3 ledningar + jord, 50/60 Hz
Huvudfunktioner	DC/AC-omvandling, MPPT-spårning, kommunikation med optimerare, övervakning via SolarEdge-plattformen
Underhåll och rengöring	Följ säkerhetsanvisningarna, blockera inte luftflödet, rengör utsidan med en torr trasa
Säkerhet	Jordning obligatorisk, DC- och AC-brytare, vänta 5 minuter efter avstängning
Reservdelar och reparerbarhet	Kontakta SolarEdge teknisk support för delar och reparationer
Allmän information	Installation av en professionell, användning av SolarEdge SetApp-appen för idrifttagning

Vanliga frågor - SE82.8KRW00IBNQ4DG SolarEdge

Vilka verktyg behövs för att installera växelriktaren SolarEdge SE82.8KRW00IBNQ4DG?

Du behöver en borrmaskin, M6-skruvar, en momentnyckel, bimetallkabelskor (för aluminium) eller förtennade kopparkabelskor, och en multimeter. Se installationsguiden för mer information.

Vilket är det minsta avståndet som måste hållas runt växelriktaren för att undvika överhettning?

Ett fritt utrymme på minst 10 cm framför, 40 cm ovanför och 5 cm under krävs. Utomhus, planera för 1 meter framför växelriktaren. Blockera inte luftflödet.

Hur ansluter man solpanelsträngarna till växelriktaren?

Anslut effektoptimerarna i serie, anslut sedan strängen till DC-ingångarna på Synergy-enheten. Respektera polariteten och kontrollera spänningen (cirka 1 V per optimerare). Använd 25 A-säkringar om fler än 3 strängar per enhet.

Hur tar man växelriktaren i drift för första gången?

Ladda ner appen SolarEdge SetApp på din smartphone. Sätt DC-brytaren på ON, anslut batteriet (valfritt) eller USB-C-strömmen, följ sedan appens instruktioner för att konfigurera land, språk och kommunikation.

Vad gör man om den röda lampan lyser?

En röd lampa indikerar ett systemfel. Se i SetApp-appen eller övervakningsplattformen för att identifiera problemet. Kontrollera anslutningar, säkringar och kontakta teknisk support om det behövs.

Är det möjligt att använda aluminiumkablar för AC-anslutningen?

Ja, men endast med bimetallkabelskor. För kopparkablar, använd förtennade kopparkabelskor. Följ de angivna åtdragningsmomenten (21 N*m för AC-kammen).

Hur konfigurerar man RS485-kommunikation mellan flera växelriktare?

Använd en skärmad partvinnad kabel CAT6 (0,2-1 mm²). Anslut ledningarna G, A+, B- till plint COMM 2. Ställ omkopplare SW1 på Master för huvudväxelriktaren och på Slave för de andra.

Måste växelriktaren jordas?

Ja, jordning är obligatorisk för skyddet. Anslut jordledningen (gul/grön) till avsedd punkt. Funktionell jordning av DC-polen är förbjuden eftersom växelriktaren är transformatorlös.

Vilket underhållsförfarande rekommenderas?

Inspektera regelbundet anslutningarna, rengör utsidan av växelriktaren med en torr trasa, kontrollera statuslamporna. Allt ingrepp måste utföras av en kvalificerad tekniker efter att ha stängt av AC- och DC-strömmen.

Var hittar man växelriktarens serienummer?

Serienumret (SN) är tryckt på etiketten på växelriktarens hölje, vanligtvis nära plinten. Det visas också i SetApp-appen efter idrifttagning.

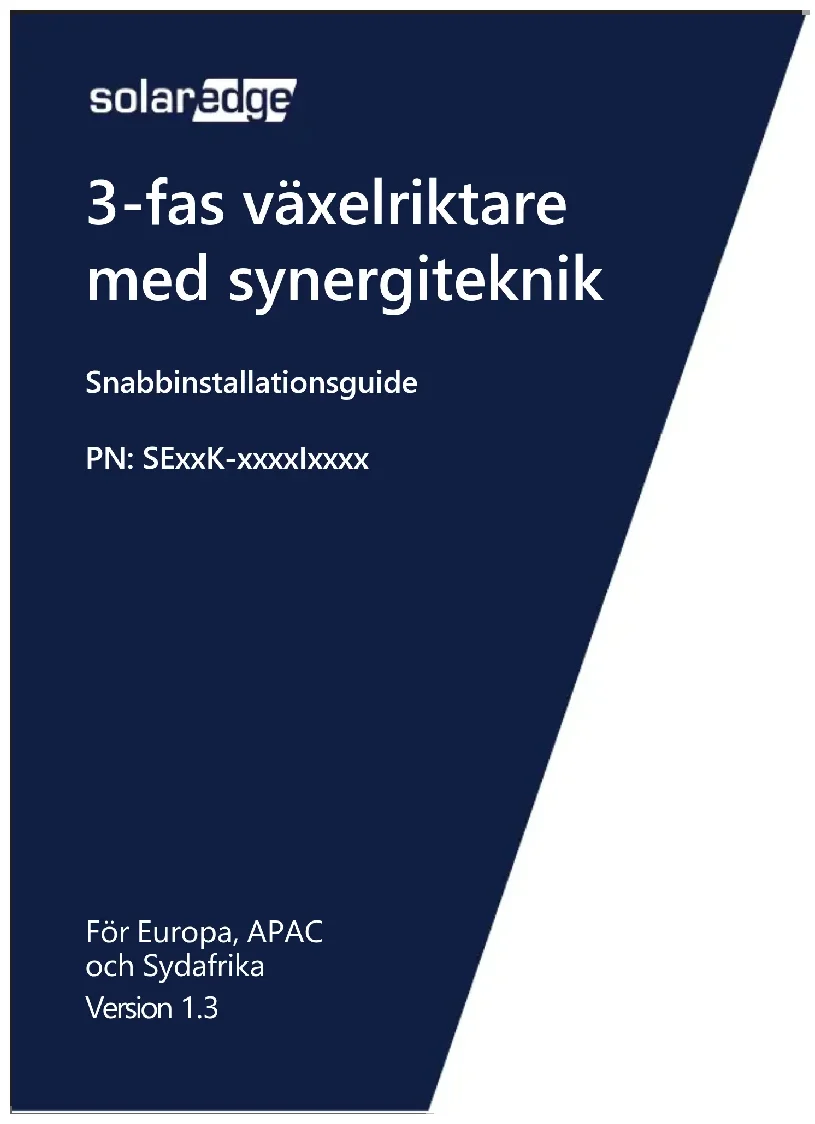

BRUKSANVISNING SE82.8KRW00IBNQ4DG SolarEdge

3-fas växelriktare med synergiteknik

Snabbin Installationsguide

PN: SExxK-xxxxlxxxx

För Europa, APAC och Sydafrika Version 1.3

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.

OBSERVERA!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.

WARNING!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.

Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)

Skär inte kabelkontakter

SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta dokument kan åsidosätta skyddsfunktioner i utrustningen.

Använd SolarEdge Designer för att designa SolarEdge-system: https://designer.solaredge.com

Ladda ner SolarEdge Mapper för att mappa effektoptimerare.

SolarEdge

1

Slutför registrering av anläggning och fysisk layout i övervakningsportalen.

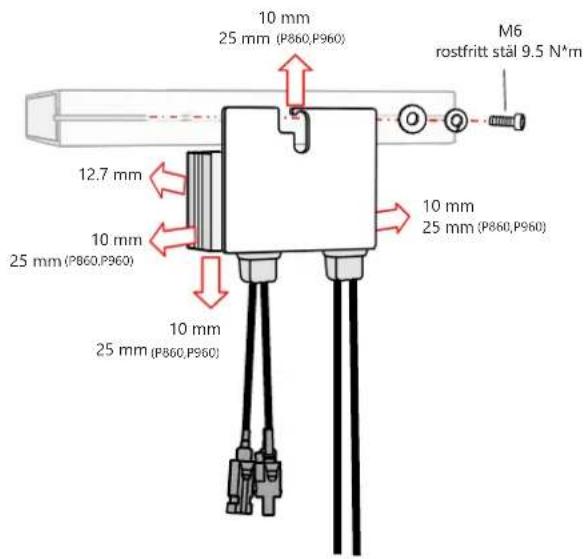

4 Installera effektoptimerare

SolarEdge

2

Upprätthålla avstånd

SolarEdge

3

SolarEdge

4

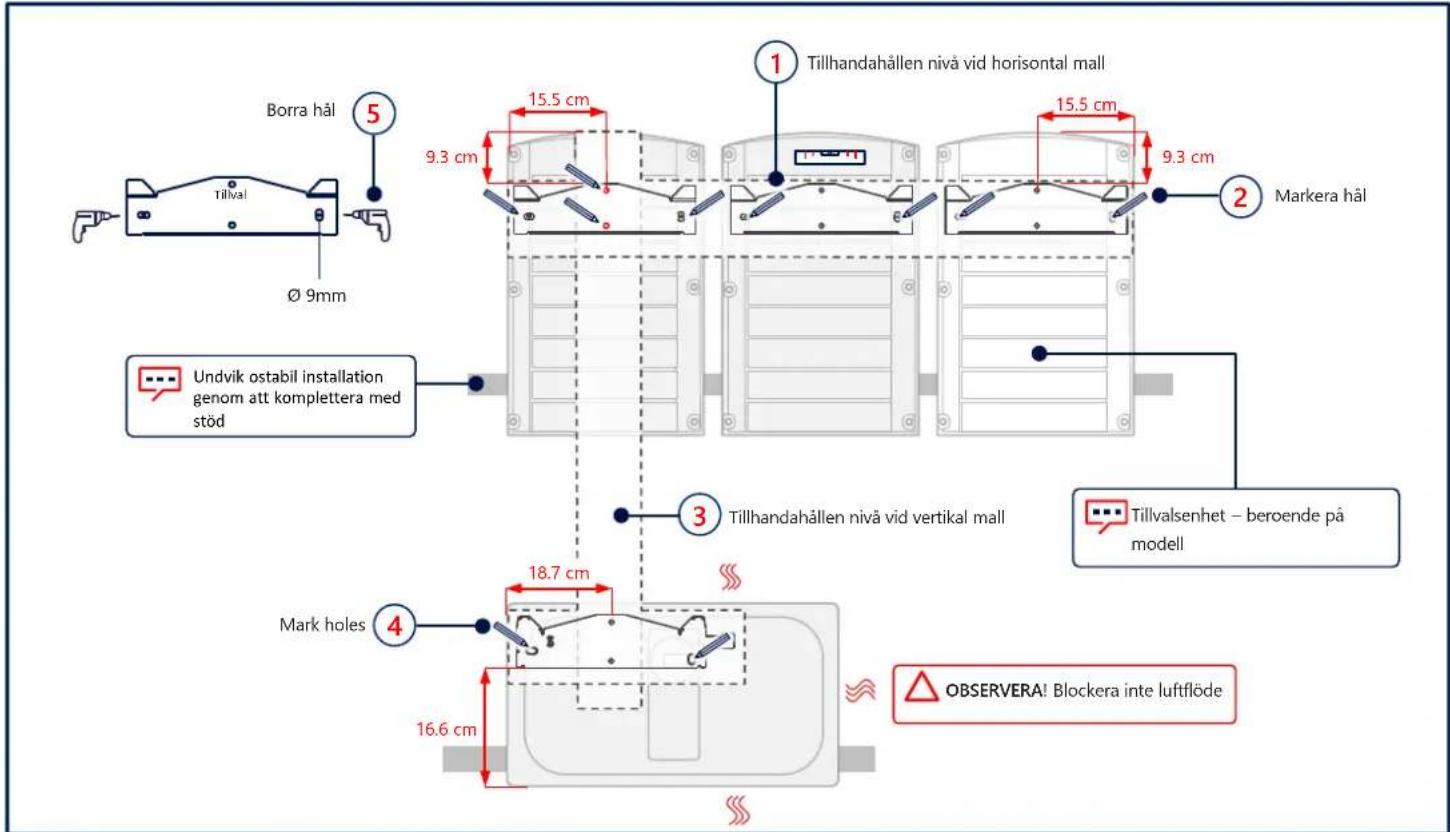

Markera och borra hål

solaredge

6

Borttagning av skydd

solaredge

7

solaredge

8

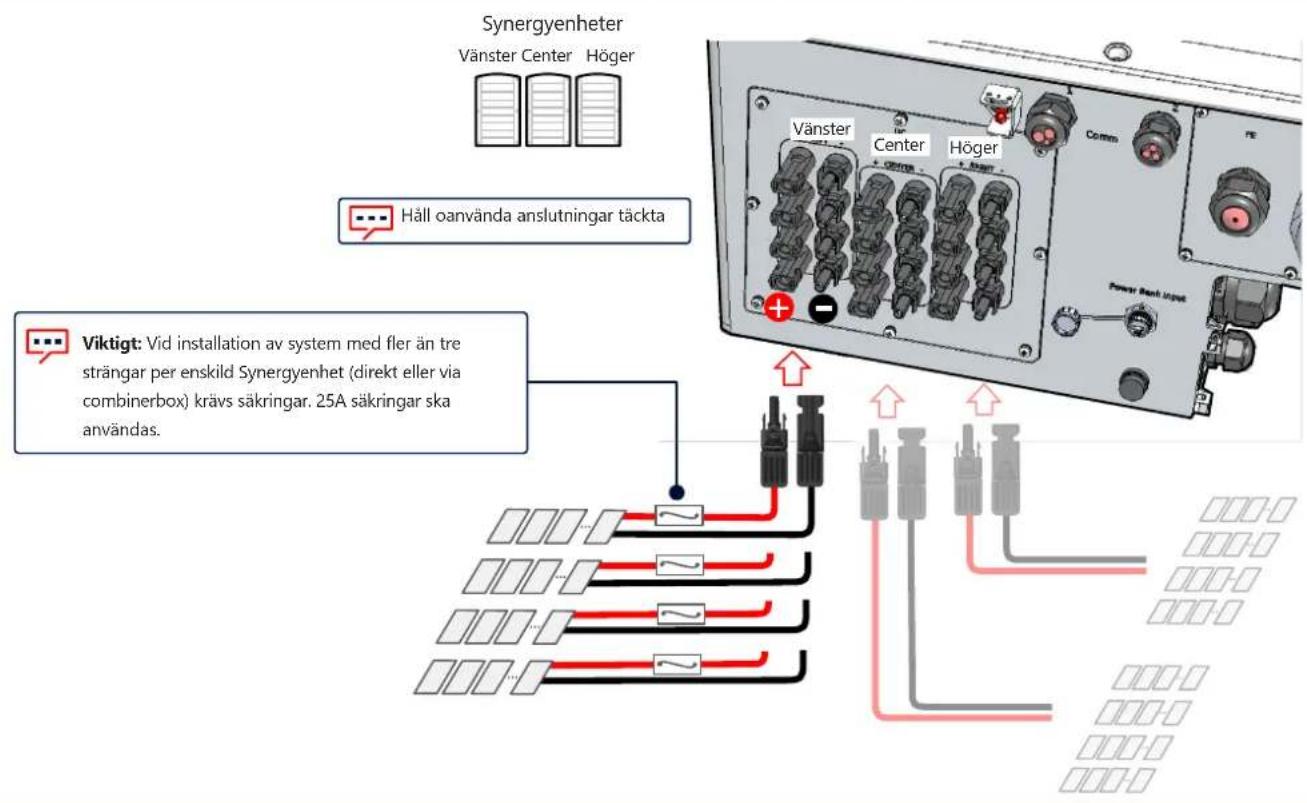

Anslutning av solcellsträngar

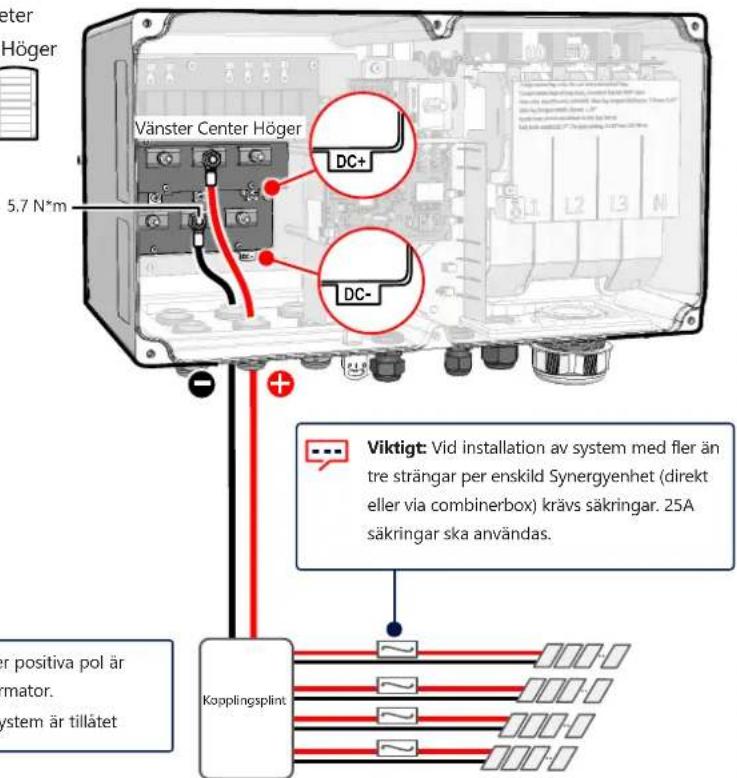

Anslut PV-strängar genom enkel dc-ingång

solaredge

8

VARNING!

• ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för kopparledningar

Synergyenheter Vänster Center Höger

Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet

solar edge

9

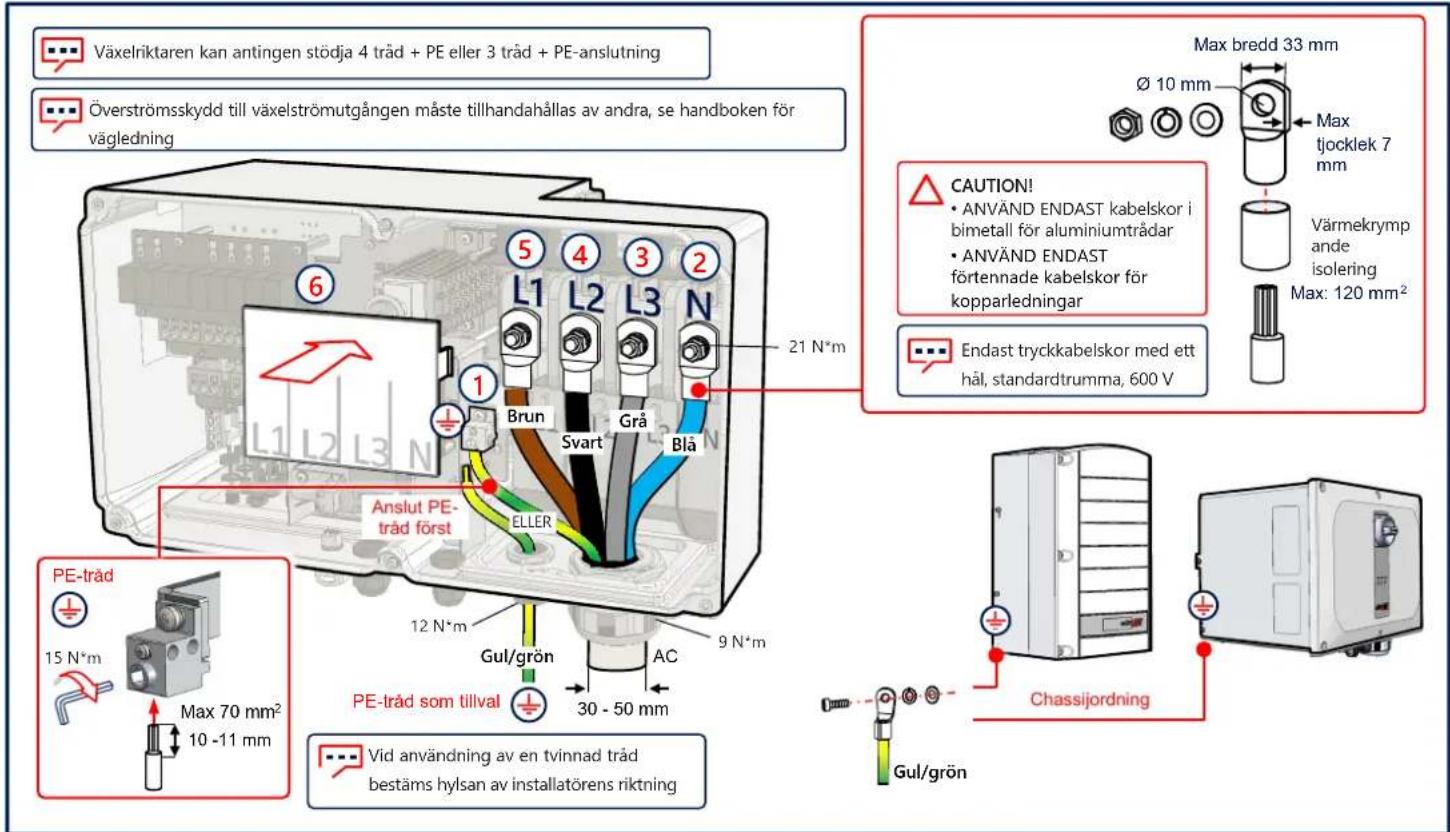

Anslutning växelström och skyddande jord (PE)

LAN-kommunikation

solar edge

10

solaredge

11

RS485-anslutning av flera växelriktare

Wi-Fi-kommunikation (Tillval)

solar edge

12

För-driftsättning innan AC är ansluten (Tillval 1)

Installerar skydd

solaredge

14

solar edge

15

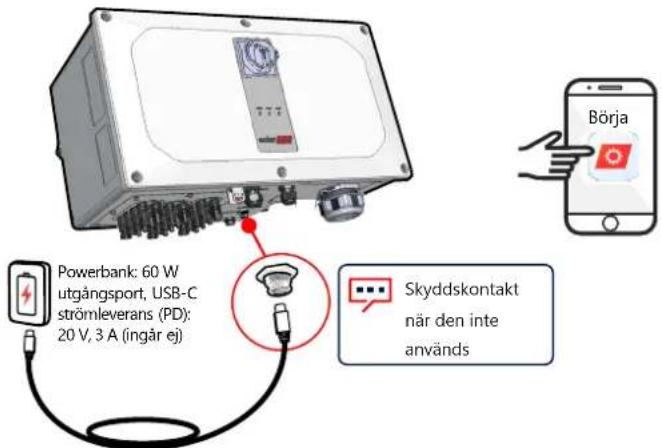

Driftsättning före när likström inte är ansluten (Tillval 1)

Ladda ner SolarEdge SetApp

Slå på (1) likströmsbrytare

Anslut powerbank

Starta och följ SetApp

1 m, hane till hane, USB-C (ingår ej)

Driftsättning med växel- och likström (Tillval 2)

solaredge

16

Ladda ner SolarEdge SetApp

Slå på ström

Starta och följ SetApp

SolarEdge

17

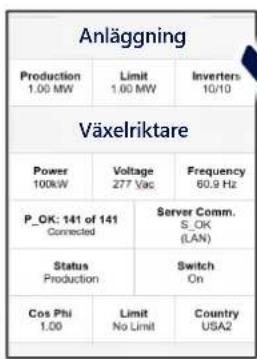

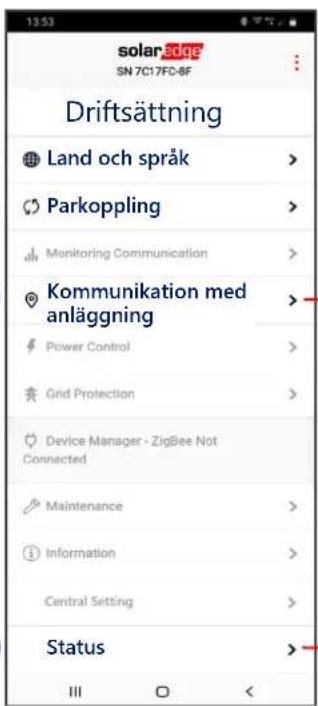

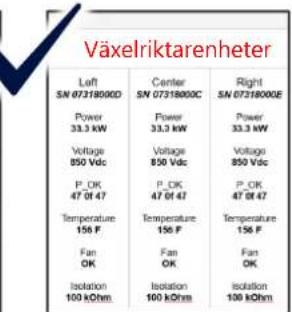

Driftsättning av primär växelriktare

1 2 3

RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare

4

LED-indikationer

SolarEdge

STRÖM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning är ansluten, men systemet producerar inte ström

Växelriktare kommunicerar med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att ändras utan vidare meddelande.

Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.

solaredge
