Produkttyp	Trefas växelriktare med Synergy-teknik
Varumärke	SolarEdge
Modell	SE90KRW00IBNQ4
Nominell effekt	90 kW
DC-ingångsspänning	Upp till 850 V (per Synergy-enhet)
AC-utgångsspänning	Trefas 277/480 V (eller enligt landskonfiguration)
Utgångsfrekvens	50/60 Hz (enligt land)
Vikt	Cirka 32 kg (huvudenhet)
Mått (B x H x D)	Cirka 40 x 116,8 x 100,8 cm (exklusive fästen)
Driftstemperatur	-20 °C till +60 °C (effektminskning över 45 °C)
Skyddsklass	IP65 (utomhus)
Hjälpström	USB-C-kontakt 20V/3A för förinstallation
Anslutningsmöjligheter	Ethernet (LAN), RS485 (2 portar), Wi-Fi (tillval), mobilt nätverk (tillval)
Kommunikation med optimerare	Via SolarEdge Home Network-protokoll
Integrerat skydd	DC-säkerhetsbrytare, överspänningsskydd AC/DC, galvanisk isolering
Jordning	PE obligatorisk; ingen funktionell DC-jordning
AC-anslutning	4 ledare + jord eller 3 ledare + jord, upp till 120 mm²
Antal PV-strängar	Upp till 3 per Synergy-enhet (med säkringar om >3)
Övervakningsfunktioner	Via SolarEdge-plattformen, SetApp-appen, LED-indikatorer (grön, blå, röd)
Underhåll och rengöring	Rengör med fuktig trasa; använd inte slipande medel; kontrollera anslutningar regelbundet
Säkerhet	VARNING: Koppla bort AC- och DC-strömmen före ingrepp; vänta 5 minuter efter frånkoppling
Reservdelar och reparerbarhet	Reparationer måste utföras av en auktoriserad SolarEdge-tekniker; inga användarutbytbara delar
Garanti	Standard 12 år (förlängningsbar under vissa villkor)

Vanliga frågor - SE90KRW00IBNQ4 SolarEdge

Vilka effektoptimerare är kompatibla med denna växelriktarmodell?

Växelriktaren SE90KRW00IBNQ4 är kompatibel med SolarEdge Power Optimizers serie P (P860, P960, P800p) och nästa generations optimerare. Använd SolarEdge Designer för att verifiera exakt kompatibilitet.

Kan jag installera denna växelriktare utomhus?

Ja, växelriktaren är klassad IP65 och kan installeras utomhus, förutsatt att säkerhetsavstånden följs: 1 meter fritt framför enheten och blockera inte luftflödet.

Hur ansluter jag växelriktaren till övervakning?

Använd Ethernet-porten (LAN) eller RS485-alternativet för att ansluta växelriktaren till SolarEdge övervakningsplattform. Du kan även lägga till en Wi-Fi- eller mobilnätverksmodul som tillval. SetApp-appen möjliggör initial konfiguration.

Vad gör jag om den röda lampan tänds?

En röd lampa indikerar ett systemfel. Kontrollera AC- och DC-anslutningar, vänta 5 minuter efter frånkoppling, starta sedan om. Om problemet kvarstår, se bruksanvisningen eller kontakta SolarEdge teknisk support.

Vilken typ av AC-kabel ska användas?

Använd en kabel med 4 ledare + jord (brun, svart, grå, blå + gul/grön) eller 3 ledare + jord, med maximal area 120 mm². För aluminiumledare, använd bimetallkabelskor.

Hur gör jag idrifttagning utan AC-anslutning?

Du kan använda alternativ 1: sätt DC-brytaren i ON-läge, anslut ett externt batteri via USB-C-porten (20V/3A) och följ SetApp-appen. Alternativ 2 kräver strömtillförsel via AC.

Vad är överspänningsskyddet?

Växelriktaren har inbyggt överspänningsskydd för AC och DC. Men ett extra skydd på AC-sidan måste installeras av installatören enligt lokala bestämmelser.

Kan jag ansluta mer än 3 PV-strängar per Synergy-enhet?

Ja, men om du överstiger 3 strängar per enhet krävs 25 A säkringar. Använd en lämplig kombinationslåda.

Hur rengör jag växelriktaren?

Koppla bort strömmen före rengöring. Använd en mjuk, fuktig trasa utan slipande medel. Rengör ventilationsgallren för att undvika överhettning.

Var hittar jag serienumret och support?

Serienumret (SN) finns på produktetiketten. För support, besök https://www.solaredge.com/service/support.

BRUKSANVISNING SE90KRW00IBNQ4 SolarEdge

3-fas växelriktare med synergiteknik

Snabbin Installationsguide

PN: SExxK-xxxxlxxxx

För Europa, APAC och Sydafrika Version 1.3

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.

OBSERVERA!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.

WARNING!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.

Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)

Skär inte kabelkontakter

SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta document kan åsidosätta skyddsfunktioner i utrusningen

Använd SolarEdge Designer för att designa SolarEdgesystem https://designer.solaredge.com

Ladda ner SolarEdge Mapper för att mappa effektoptimerare

Laddaner

[NO TEXT]

[NO TEXT]

solar edge

1

Slutför registrering av anläggning och fysisk layout i monitoreringsportalen

4

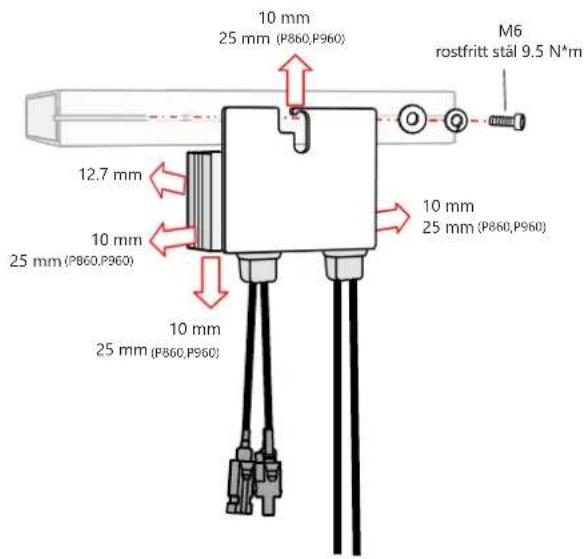

Installera effektoptimerare

10 mm 25 mm (P860,P960) M6 rostfritt stäl 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

solaredge

2

Upprätthålla avständ

solaredge

3

Avständ inomhus 20 cm där ärlig genomsnittlig högsta temperatur är lika med eller över 25 °C Avständ utomhus 10 cm 40 cm 15 cm 5 cm VARNING! Utrymmet framför växelriktaren måste hållas fritt av åtminstone en meter OBSERVERA! Blockera inte luftflöde Horisontell installation Håll mer än 10° På gallernät På metallbakstycke 30 cm Baksida mot baksida 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

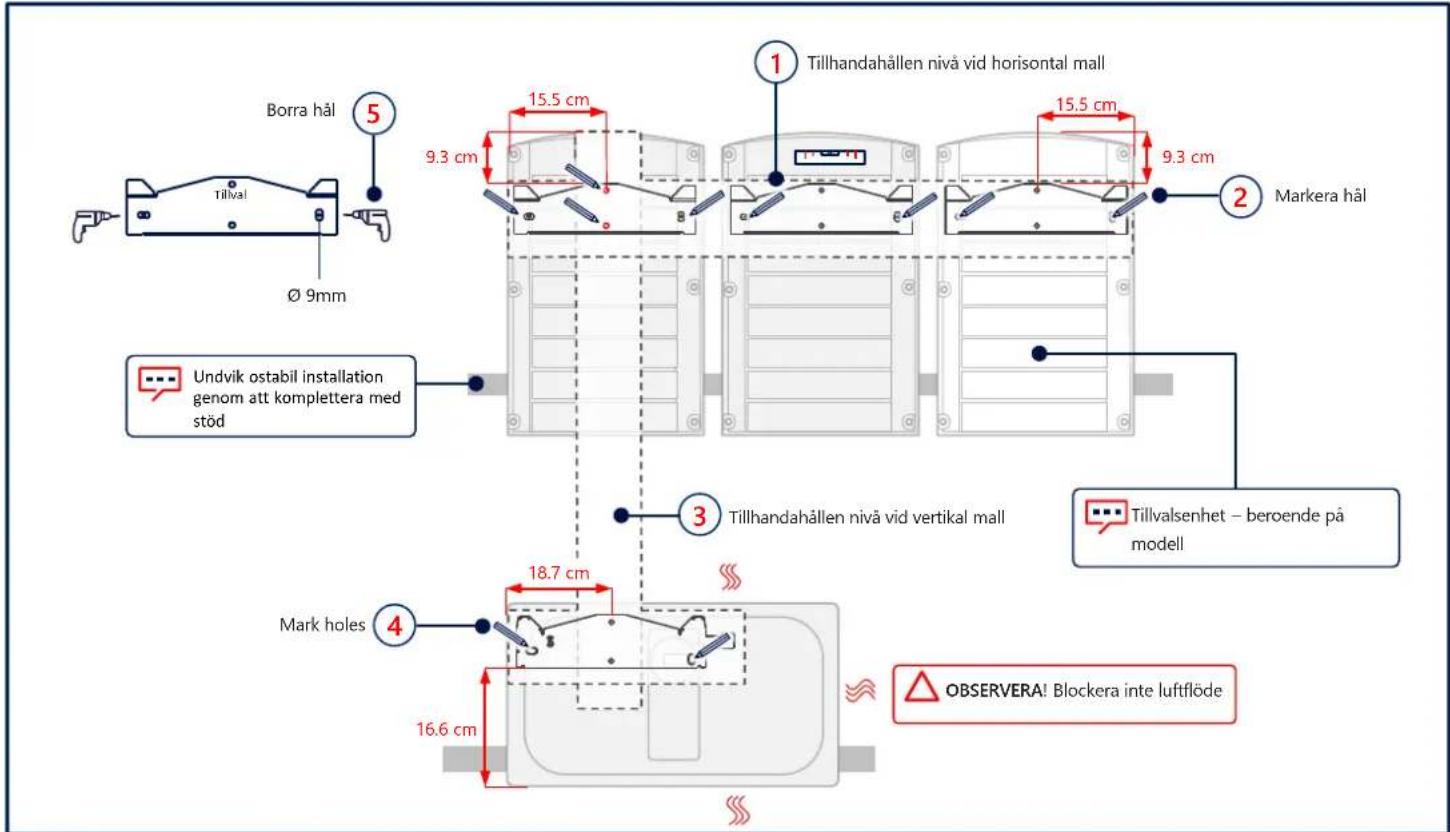

Markera och borra hål

Borra hål Ø 9mm 1 Tillhandahållen nivå vid horizontal mall 15.5 cm 9.3 cm 15.5 cm 9.3 cm Markera hål Undvik ostabil installation genom att komplettera med stöd 3 Tillhandahållen nivå vid vertikal mall Mark holes 18.7 cm 16.6 cm Tillvalsenhet – beroende på modell OBSERVERA! Blockera inte luftflöde

1 2 3 4 4 N*m 4 N*m För vänster- eller högerenheter, använd bara den yttre skruven 32KG

solaredge

6

Anslut kablar enligt märkning 1 2 3 OBSERVERA! Blockera inte luftflöde

Borttagning av skydd

solaredge

7

solar edge

8

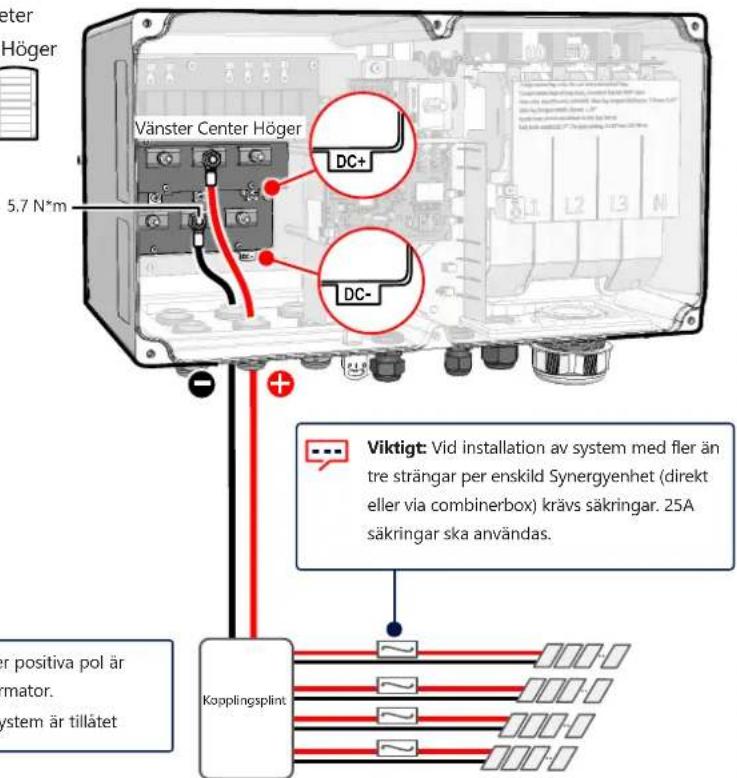

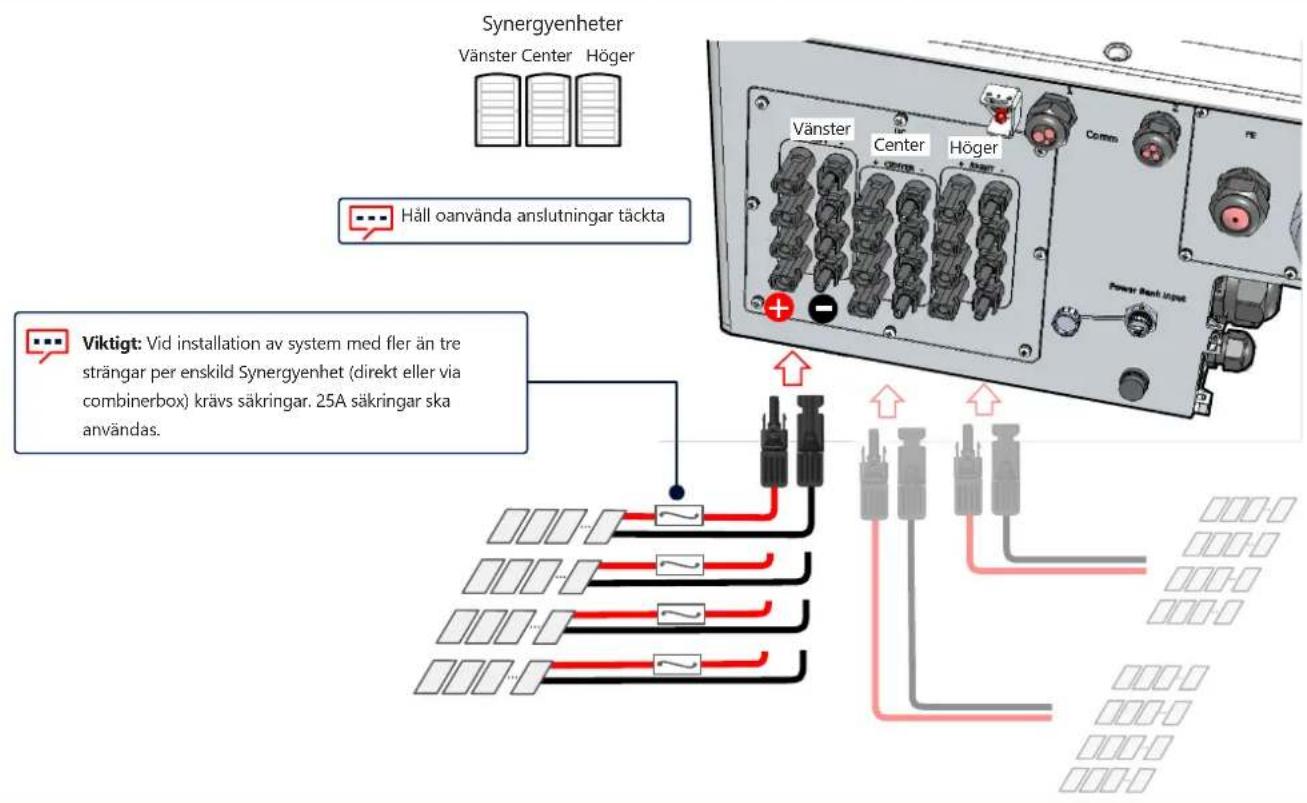

Anslutning av solcellsträngar

Synergyenheter Vänster Center Höger Håll oanvända anslutningar täckta Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas.

Anslut PV-strängar genom enkel dc-ingång

solaredge

8

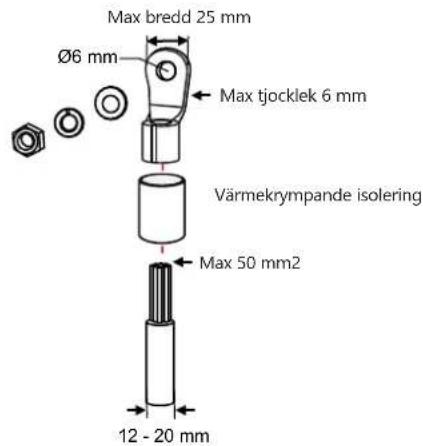

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för kopparledningar

Max bredd 25 mm Ø6 mm Max tjocklek 6 mm Värmekrympande isolering Max 50 mm2 12 - 20 mm

Synergyenheter
Vänster Center Höger

Vänster Center Höger DC+ DC- Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas. Kopplingsplint

Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet

solar edge

9

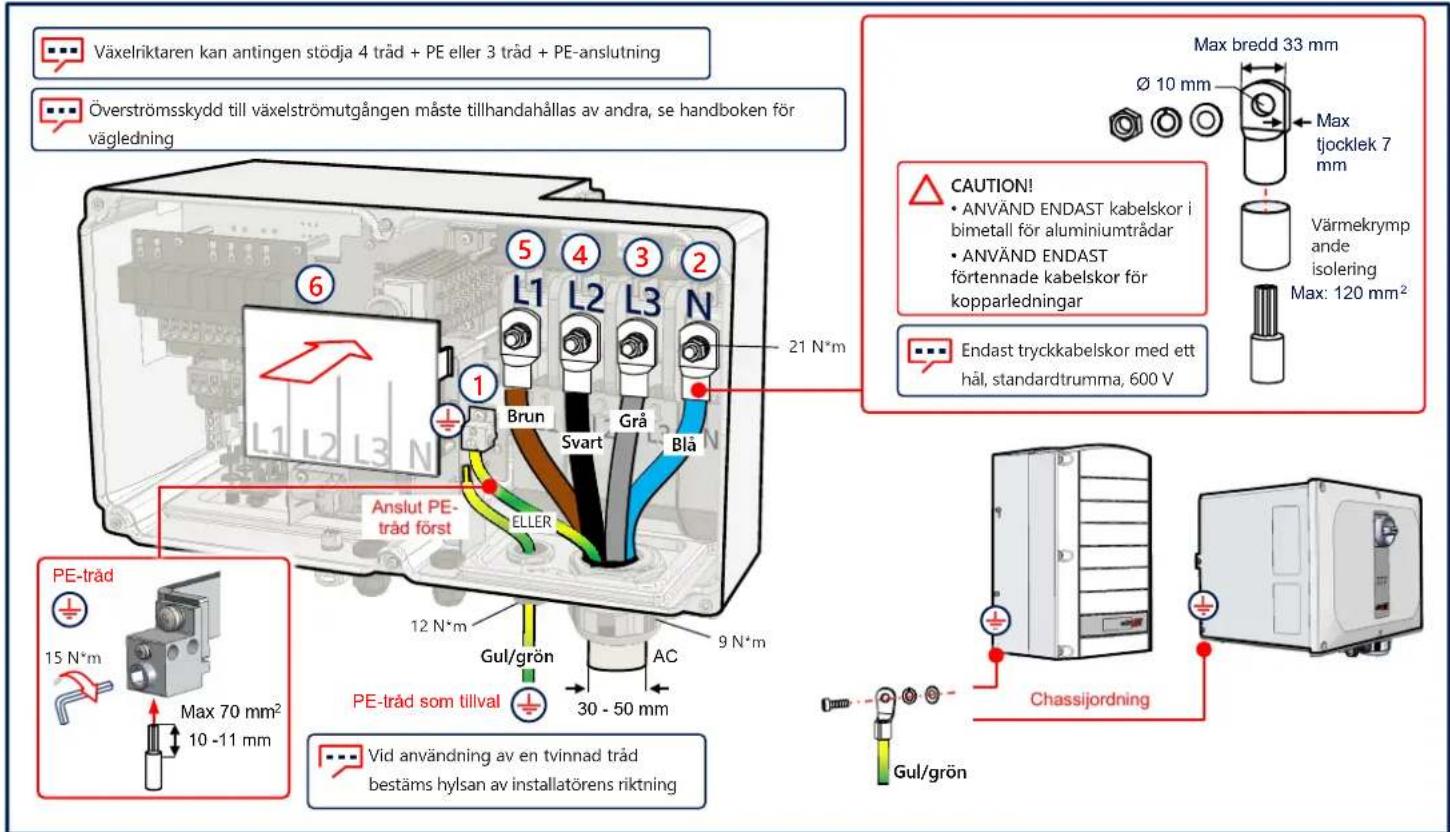

Anslutning växelström och skyddande jord (PE)

Växelriktaren kan antingen stödja 4 träd + PE eller 3 träd + PE-anslutning Överströmsskydd till växelströmutgången måste tillhandahållas av andra, se handboken för vägledning 6 5 4 3 2 L1 L2 L3 N 21 N*m Brun Svart Grå Blå ELLER Anslut PE- träd först 12 N*m Gul/grön AC 9 N*m PE-träd 15 N*m Max 70 mm² 10 -11 mm PE-träd som tillval 30 - 50 mm Vid användning av en tvinnad träd bestäms hylsan av installatörens riktning Max bredd 33 mm Ø 10 mm Max tjocklek 7 mm Värmekrymp ande isolering Max: 120 mm² Endast tryckkabelskor med ett häl, standardtrumma, 600 V Chassijordning Gul/grön

LAN-kommunikation

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-anslutning av flera växelriktare

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, treträdig, skamnad, partvinnad (0,2 - 1 mm2) 5 3 G A+ B- 4

Wi-Fi-kommunikation (Tillval)

solar edge

12

För-driftsättning innan AC är ansluten (Tillval 1)

⑤ ↓ ② 3 5.5 N*m ① ④

Installerar skydd

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solar edge

15

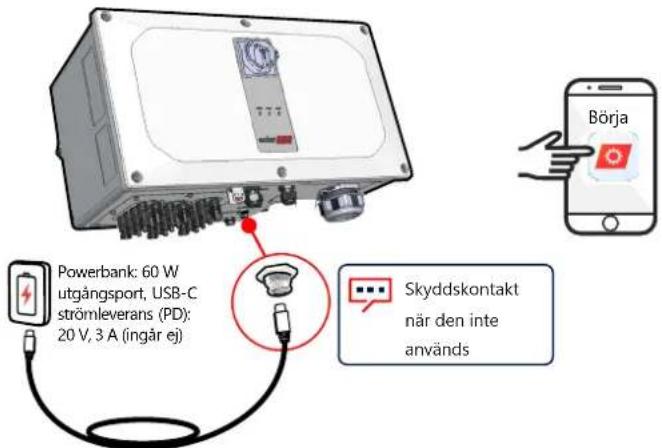

Driftsättning före när likström inte är ansluten (Tillval 1)

Ladda ner SolarEdge SetApp

Slå på (1) likströmsbrytare

Anslut powerbank

Starta och följ SetApp

Powerbank: 60 W utgångsport, USB-C strömleverans (PD): 20 V, 3 A (ingår ej) Skyddskontakt när den inte används

1 m, hane till hane, USB-C (ingår ej)

Driftsättning med växel- och likström (Tillval 2)

solaredge

16

Ladda ner SolarEdge SetApp

Slå på ström

Starta och följ SetApp

solar edge

17

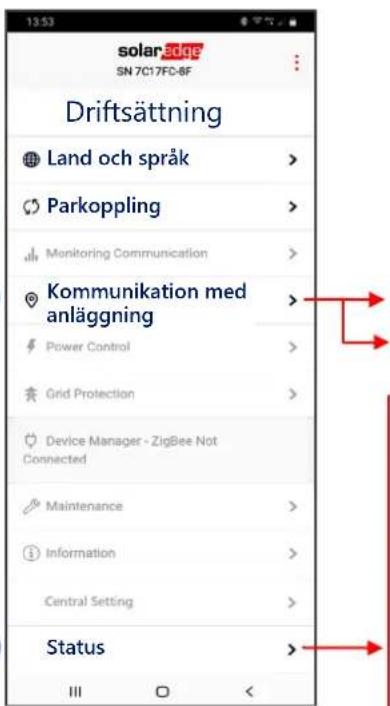

Driftsättning av primär växelriktare

1
2
3

solarEdge SN 7C17FC-8F Driftsättning Land och språk > Parkoppling > Monitoring Communication > Kommunikation med anläggning > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare

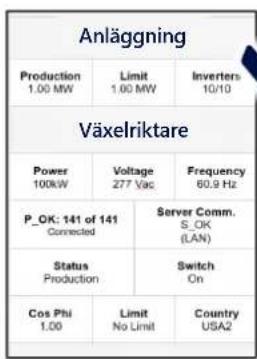

Anläggning Production Limit Inverters 1.00 MW 1.00 MW 10/10 Växelriktare Power Voltage Frequency 100kW 277 Vac 60.9 Hz P_OK: 141 of 141 Server Comm. Connected S_OK (LAN) Status Switch Production On Cos Phi Limit Country 1.00 No Limit USA2

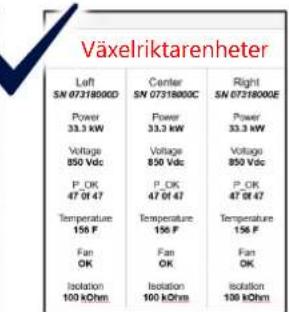

Växelriktarenheter Left Center Right SN 0731800GD SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47°F 47°F 47°F 47°F Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩ/m 100 kΩ/m 100 kΩ/m

4

LED-indikationer

solaredge

STRÖM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning är ansluten, men systemet producerar inte ström

Växelriktare kommunicerar med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att ändras utan vidare meddelande.

Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.
