产品类型	采用Synergy技术的三相逆变器
品牌	SolarEdge
型号	SE90KRW00IBNQ4
额定功率	90千瓦
直流输入电压	最高850伏（每个Synergy单元）
交流输出电压	三相277/480伏（或根据国家配置）
输出频率	50/60赫兹（根据国家）
重量	约32千克（主机单元）
尺寸（长 x 高 x 深）	约40 x 116.8 x 100.8厘米（不含支架）
工作温度	-20°C至+60°C（45°C以上降额）
防护等级	IP65（户外）
辅助电源	USB-C接口，20V/3A，用于预调试
连接性	以太网（LAN）、RS485（2个端口）、Wi-Fi（可选）、移动网络（可选）
与优化器的通信	通过SolarEdge Home Network协议
内置保护	安全直流开关、交直流过压保护、电气隔离
接地	必须接PE；无功能性直流接地
交流连接	4线+地线或3线+地线，最大120平方毫米
光伏组串数量	每个Synergy单元最多3组（超过3组需配保险丝）
监控功能	通过SolarEdge平台、SetApp应用程序、LED指示灯（绿色、蓝色、红色）
维护与清洁	用湿布清洁；勿用研磨性产品；定期检查连接
安全	警告：操作前断开交直流电源；断电后等待5分钟
备件与可维修性	维修必须由SolarEdge认证技术人员进行；无用户可更换部件
保修	标准12年（符合条件可延长）

常见问题 - SE90KRW00IBNQ4 SolarEdge

哪些功率优化器与这款逆变器型号兼容？

SE90KRW00IBNQ4逆变器与SolarEdge P系列功率优化器（P860、P960、P800p）以及新一代优化器兼容。请使用SolarEdge Designer验证精确兼容性。

我可以将这款逆变器安装在户外吗？

可以，该逆变器防护等级为IP65，可安装在户外，但需遵守安全距离：设备前方保持1米无障碍空间，且不阻挡气流。

如何将逆变器连接到监控系统？

使用以太网（LAN）端口或RS485选项将逆变器连接到SolarEdge监控平台。您还可以选择添加Wi-Fi或移动网络模块。SetApp应用程序用于初始配置。

如果红灯亮起怎么办？

红灯表示系统错误。检查交直流连接，断开电源后等待5分钟，然后重新启动。如果问题持续存在，请查阅完整说明书或联系SolarEdge技术支持。

使用哪种交流电缆？

使用4芯+地线（棕、黑、灰、蓝+黄/绿）或3芯+地线，最大截面积120平方毫米。对于铝线，请使用双金属接线端子。

如何在没有交流连接的情况下进行调试？

您可以使用选项1：将直流开关置于ON，通过USB-C端口（20V/3A）连接外部电池，然后按照SetApp应用程序操作。选项2需要通过交流供电。

过压保护是怎样的？

逆变器内置交直流过压保护。然而，安装人员需要根据当地标准在交流侧提供额外的保护。

每个Synergy单元可以连接超过3组光伏组串吗？

可以，但若每单元超过3组，则需要25A保险丝。请使用合适的汇流箱。

如何清洁逆变器？

清洁前断开电源。使用柔软湿布，勿用研磨性产品。清洁通风栅格以防过热。

在哪里找到序列号和获取支持？

序列号（SN）位于产品标签上。如需支持，请访问网站 https://www.solaredge.com/service/support。

用户手册 SE90KRW00IBNQ4 SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關。並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

1→2→3→4→5→6

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

[NO TEXT]

[NO TEXT]

solar edge

1 安装功率優化器

3

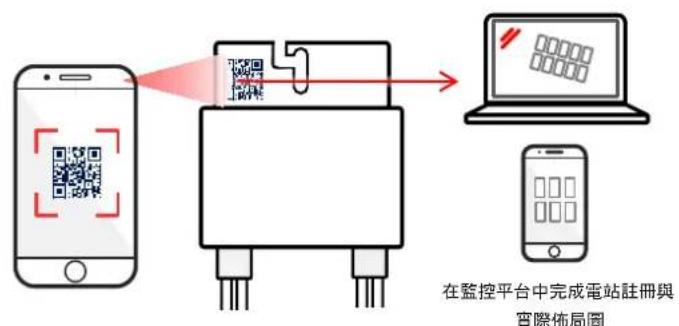

使用 Mapper 掃描 QR 碼

4

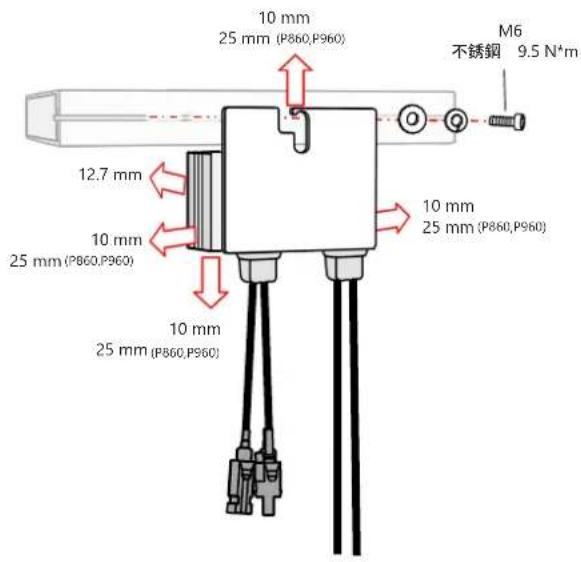

安裝優化器

10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solar edge

4

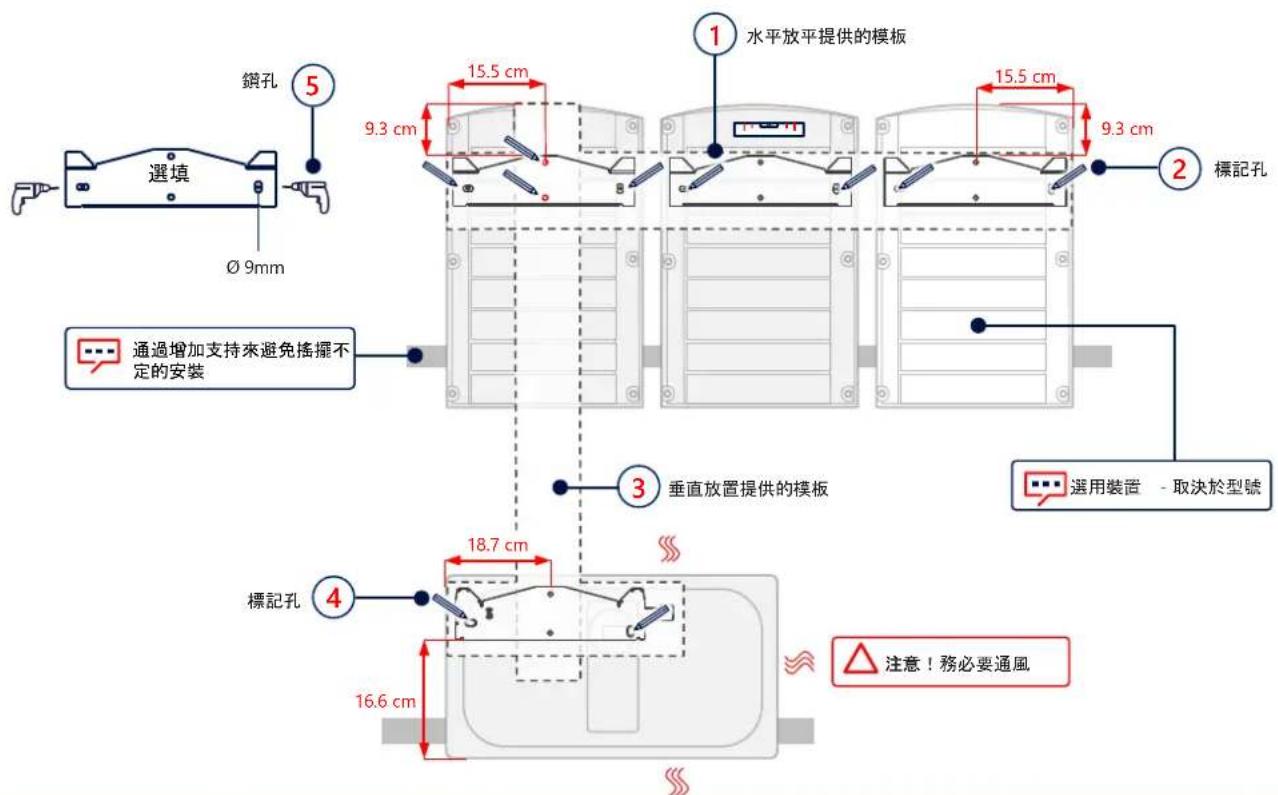

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

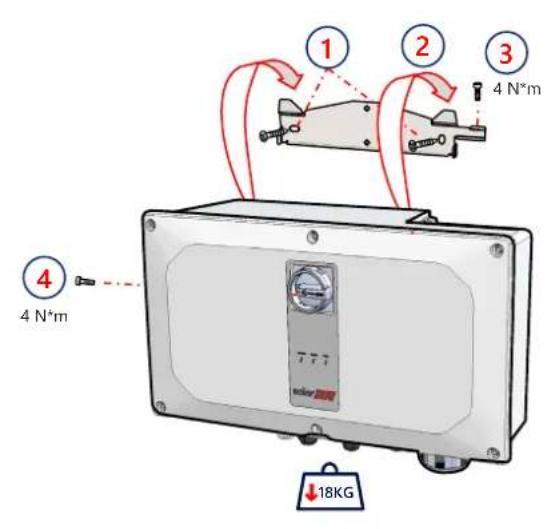

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

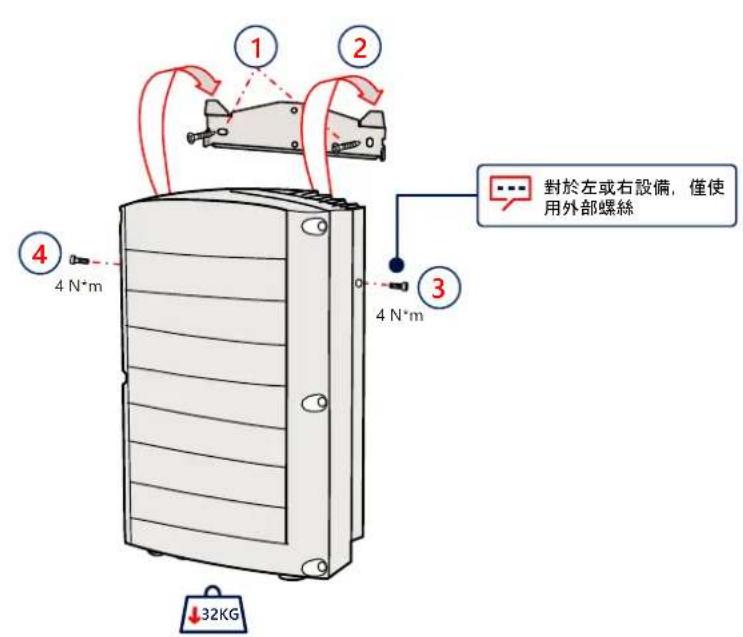

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solar edge

6

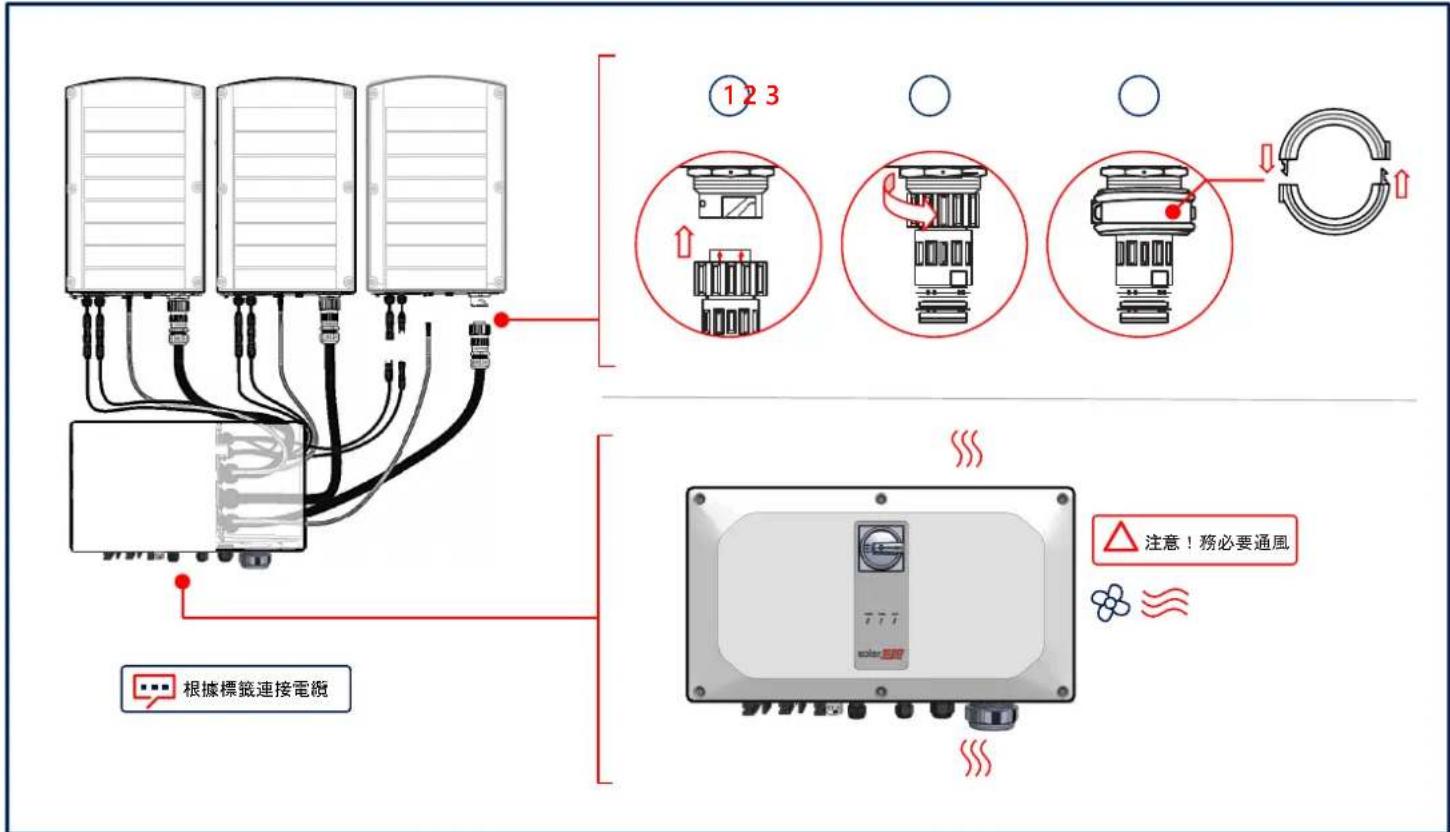

連接延伸電纜

根據標籤連接電極 1 2 3 注意！務必要通風

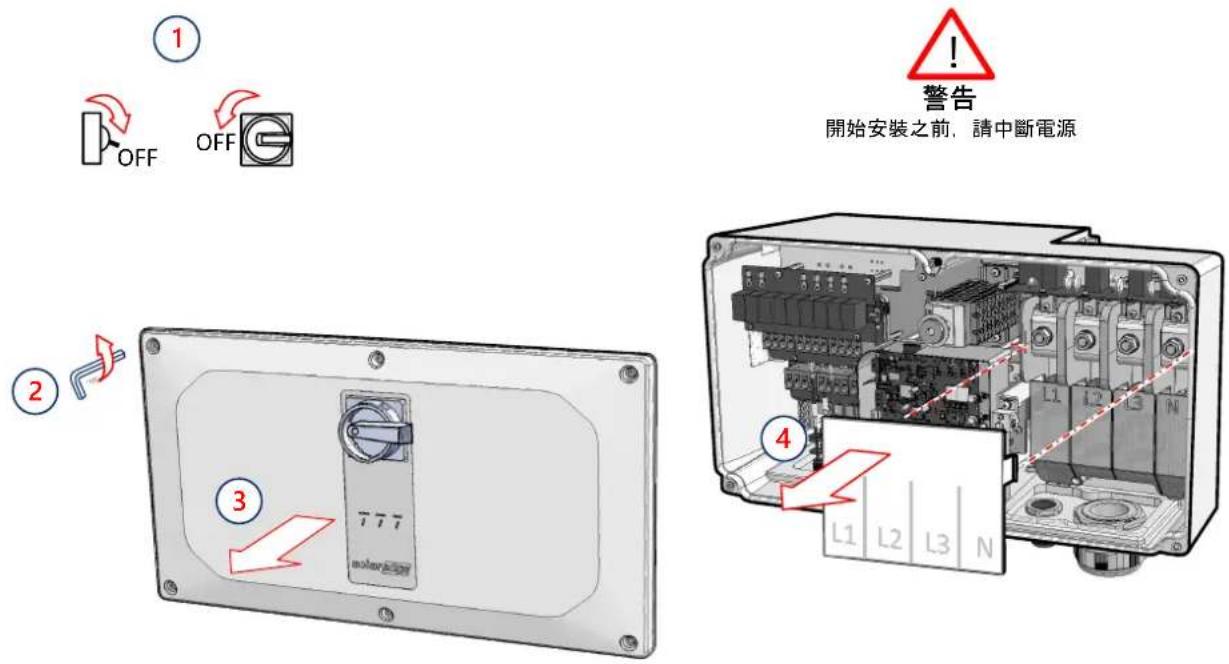

移除蓋子

solaredge

7

solaredge

8

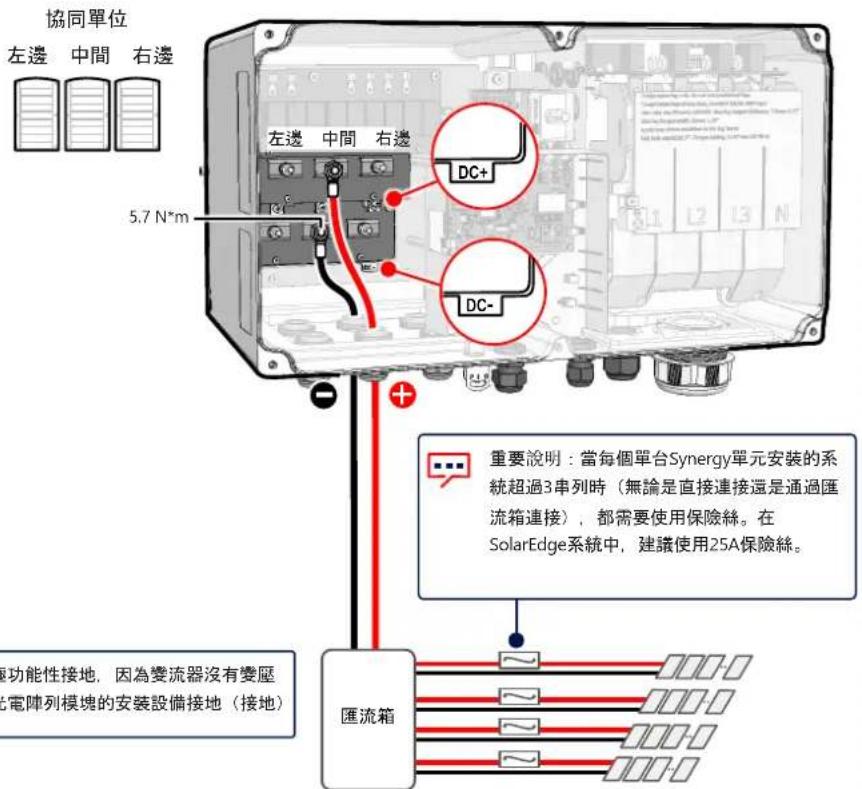

連接 PV 串列

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

通過單個DC輸入連接PV串

solaredge

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 • 只限單孔標準管壓接端子，600V 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絵縫 Max: 120 mm² 先連接 PE 線 或 棕色 黑色 灰色 蓝色 12 N*m 15 N*m Max 70 mm² 10 -11 mm 12 N*m 9 N*m AC 30 - 50 mm 選用 PE 線 使用絞合線時，安裝商可自行決定 是否使用套管 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11

多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 3 G A+ B- 4

Wi-Fi 通訊連線(選配)

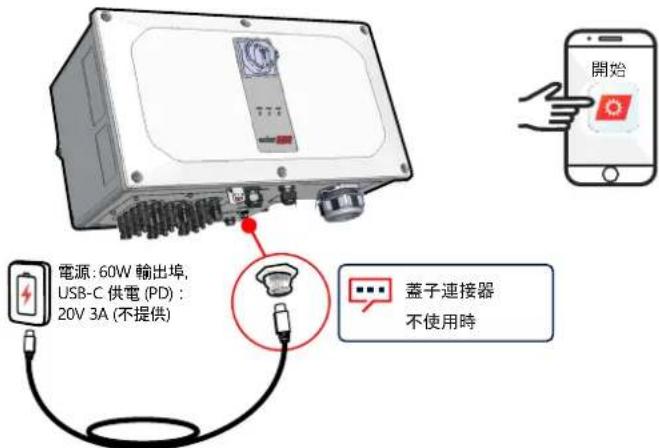

15 未連接交流電時預先調試 (選項 1)

下載 SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照 SetApp

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 （選項

2) 16

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar edge

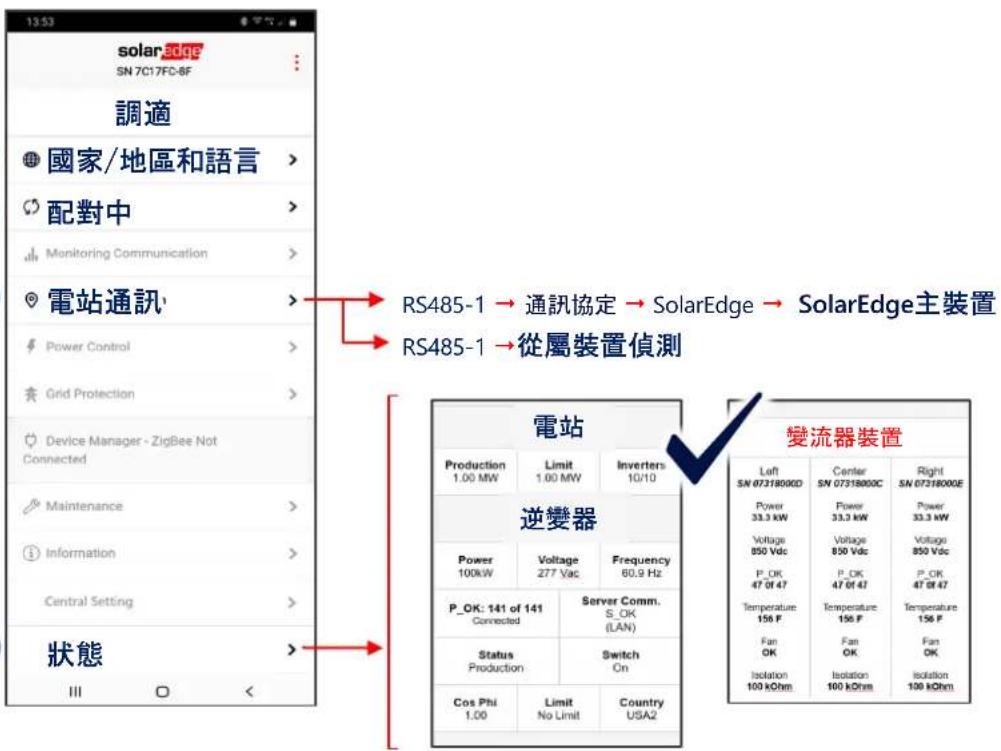

17 調適主變流器

1

2

3

solarEdge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 > III ○ < RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 →從屬裝置偵測 電站 Production 1.00 MW Limit 1.00 MW Inverters 10/10 逆變器 Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 變流器裝置 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

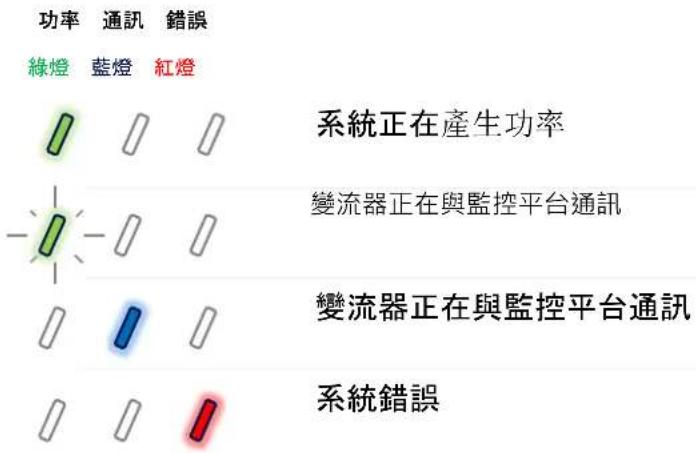

LED 指示

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
