产品类型	三相逆变器，配备Synergy技术
品牌	SolarEdge
型号	SE66.6KRW00IBNM4
额定功率	66.6 kW
尺寸（长 x 高 x 深）	1008 x 1168 x 400毫米（根据指南估算）
总重量	约68公斤（左/右单元18公斤 + 中央单元32公斤）
直流输入电压	高达900伏（取决于配置）
交流输出电压	400伏三相（典型欧洲标准）
输出频率	50/60赫兹
直流输入数量	每个Synergy单元最多3个组串（总共最多9个组串）
保护	过流、过压、绝缘故障、过热
通信	以太网、RS485、Wi-Fi（可选）、蜂窝调制解调器（可选）
兼容	SolarEdge功率优化器
应用	住宅和商业光伏安装
工作温度	-25°C 至 +60°C（超过45°C时降额）
防护等级	IP65（户外）
标准	CE、VDE、IEC 62109，符合当地法规
保修	标准12年（可延长）
维护和清洁	用干燥软布擦拭。每6个月检查通风口。
备件和可维修性	联系SolarEdge技术支持获取备件和维修。

常见问题 - SE66.6KRW00IBNM4 SolarEdge

如何安装SolarEdge SE66.6K逆变器？

按照提供的快速安装指南操作。确保遵守安全距离：逆变器前方1米空闲，两侧10厘米，上方40厘米。使用钻孔模板将逆变器固定在坚固的墙壁上。连接优化器的直流电缆，然后连接交流电缆。将直流开关置于ON位置，并使用SolarEdge SetApp应用程序进行调试。

如何连接功率优化器？

优化器串联在光伏组串上。每个优化器使用M6螺钉（扭矩9.5牛·米）固定在面板框架上。将优化器输入端连接到面板，输出端连接到组串。检查极性。对于双输入优化器（P800p），可以并联连接两个面板。

如何进行逆变器调试？

在智能手机上下载SolarEdge SetApp应用程序。将直流开关置于ON，然后通过蓝牙连接到逆变器。按照应用程序步骤操作：选择国家和语言，配对优化器，配置通信（以太网、Wi-Fi或RS485），设置功率限制和电网保护参数。

如果逆变器显示错误怎么办？

指示灯显示状态：绿色（发电）、蓝色（通信）、红色（错误）。查阅手册识别错误代码。常见原因包括组串电压过高、绝缘故障或过热。检查连接、通风和电缆状况。如有必要，联系技术支持。

如何配置Wi-Fi或以太网通信？

对于以太网，将RJ45电缆连接到逆变器的COMM 1端口。对于Wi-Fi，插入可选Wi-Fi适配器并按照SetApp中的步骤操作。选择网络并输入密码。逆变器必须在SolarEdge监控平台注册以进行远程监控。

交流连接可接受的电缆直径是多少？

交流连接可接受最大120平方毫米（铜）或70平方毫米（铝）的电缆。铝线使用双金属接线头，铜线使用镀锡铜接线头。交流接线端子扭矩为15牛·米。注意颜色：棕色（L1）、黑色（L2）、灰色（L3）、蓝色（N）、黄绿色（PE）。

可以将逆变器安装在室外吗？

可以，逆变器防护等级为IP65，可安装在室外。确保逆变器前方至少1米空间以便维护。在室外，尽可能安装在阴凉处，如果年平均温度超过25°C，逆变器后方保持20厘米距离。

如何清洁逆变器？

用干燥软布擦拭外壳。切勿使用水、磨料或溶剂。定期检查通风口，防止灰尘积聚。必要时使用低功率吸尘器除尘。

逆变器的典型使用寿命是多少？

SolarEdge逆变器预计使用寿命超过20年。标准保修期为12年，可延长至20或25年。风扇等组件可能在10-15年后需要更换。

在哪里可以找到售后服务和备件？

通过SolarEdge网站联系技术支持：https://www.solaredge.com/service/support。备件请联系您的授权安装商或官方分销商。仅使用SolarEdge原厂零件以确保安全和性能。

用户手册 SE66.6KRW00IBNM4 SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關。並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

[NO TEXT]

[NO TEXT]

solar edge

1 安装功率優化器

3

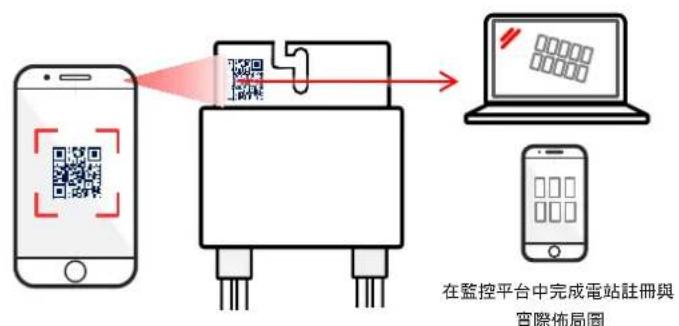

使用 Mapper 掃描 QR 碼

4

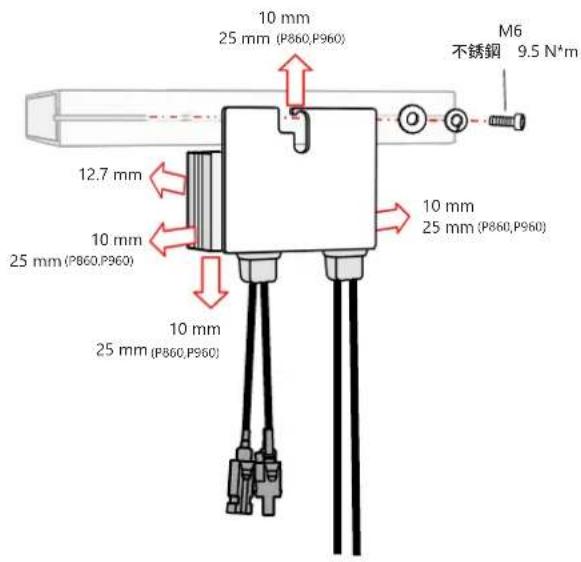

安裝優化器

10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solar edge

4

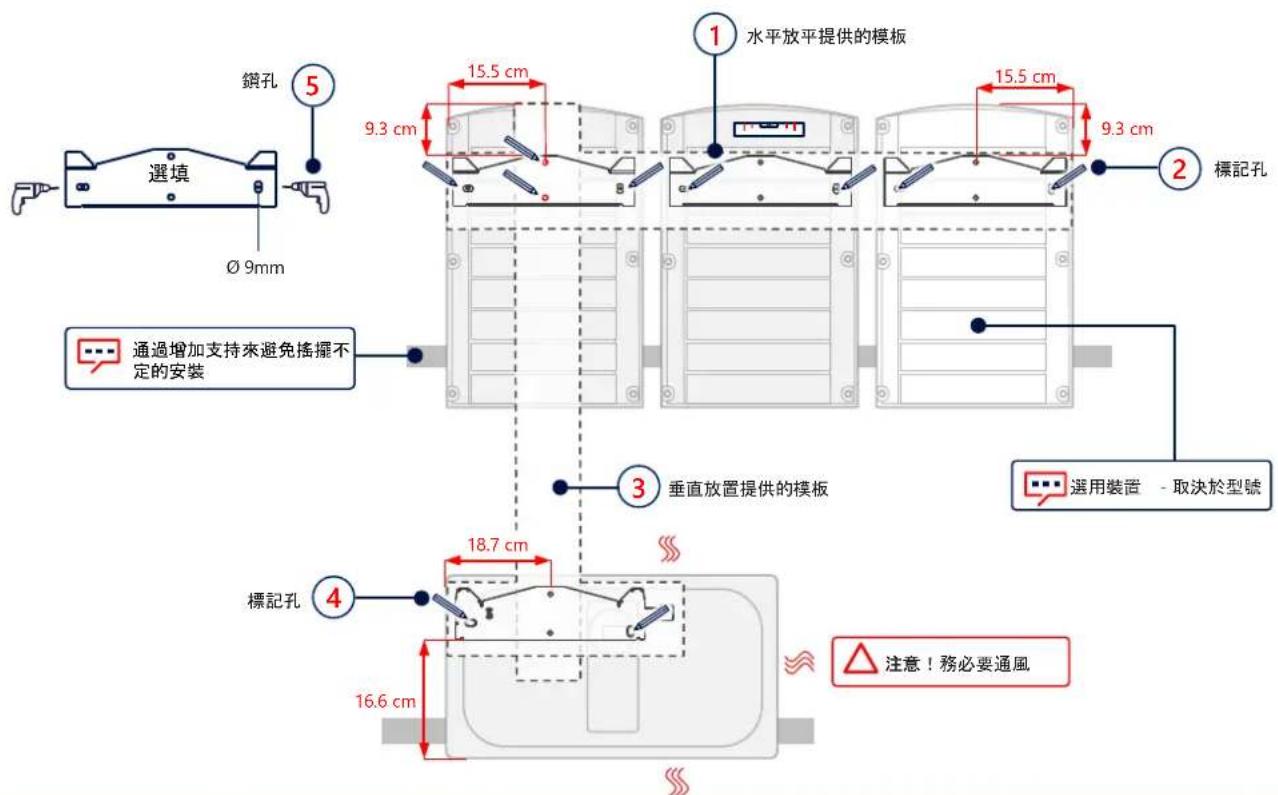

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

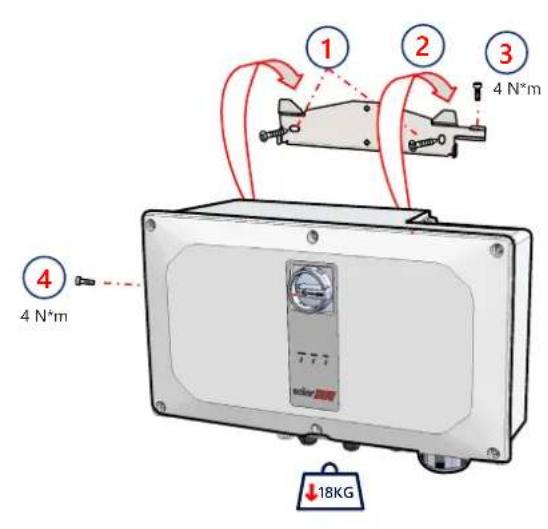

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

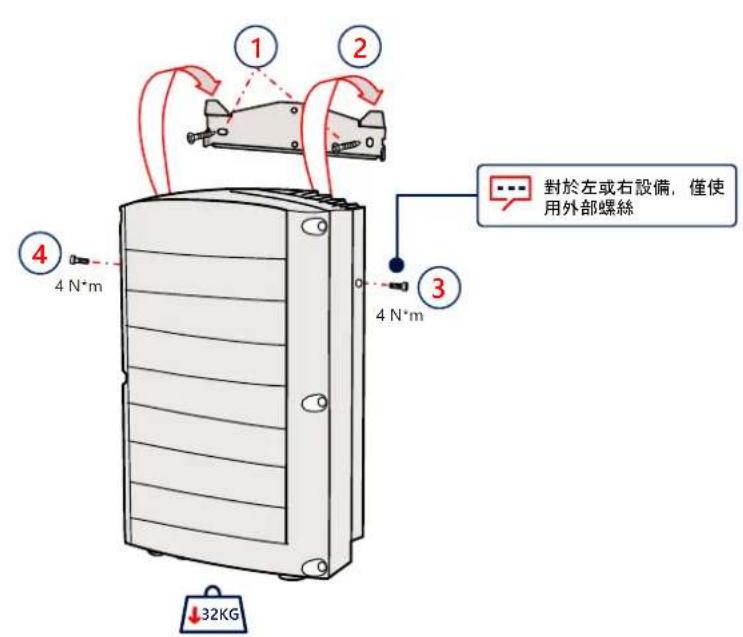

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solaredge

6

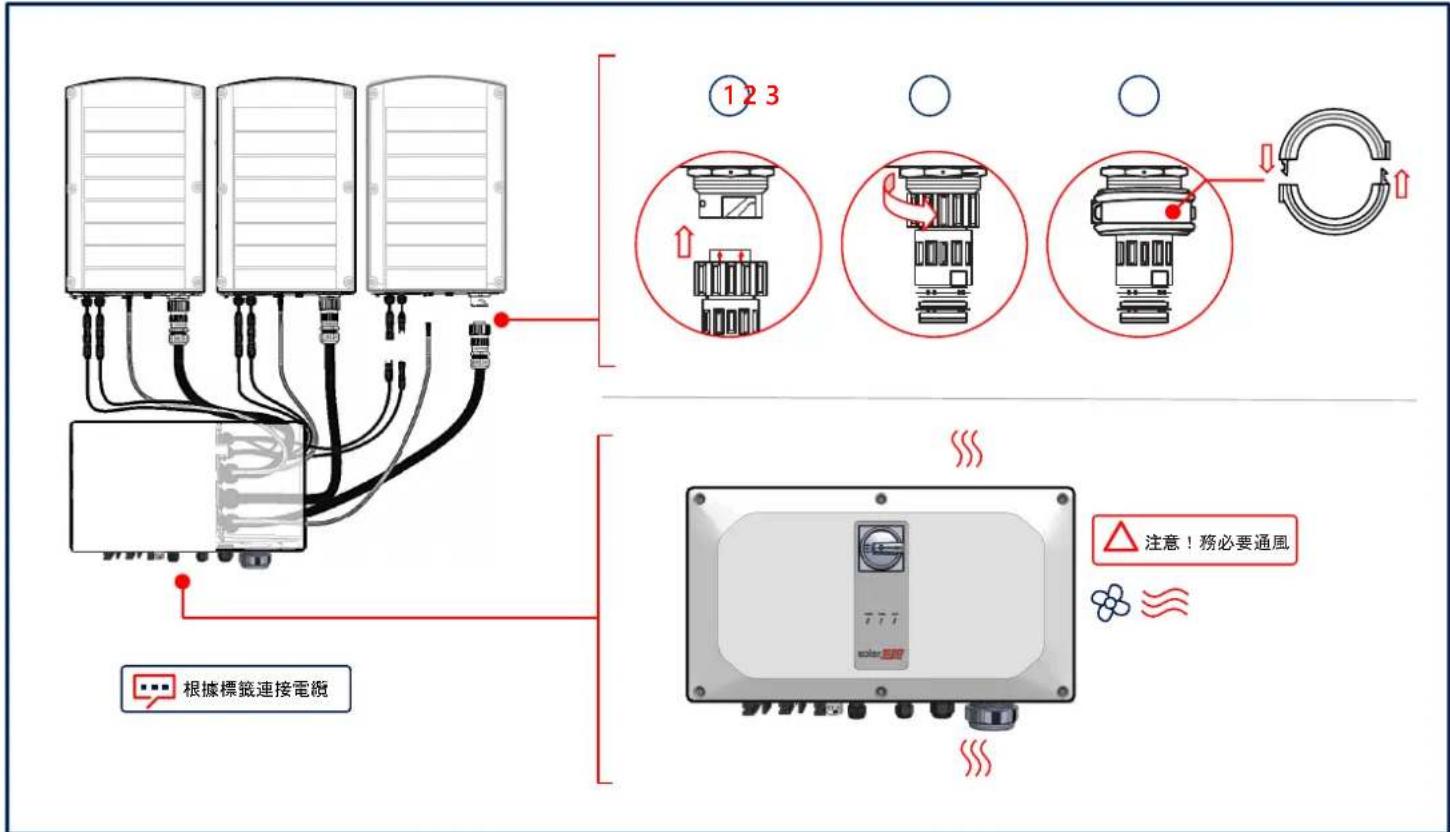

連接延伸電纜

根據標籤連接電極 1 2 3 注意！務必要通風

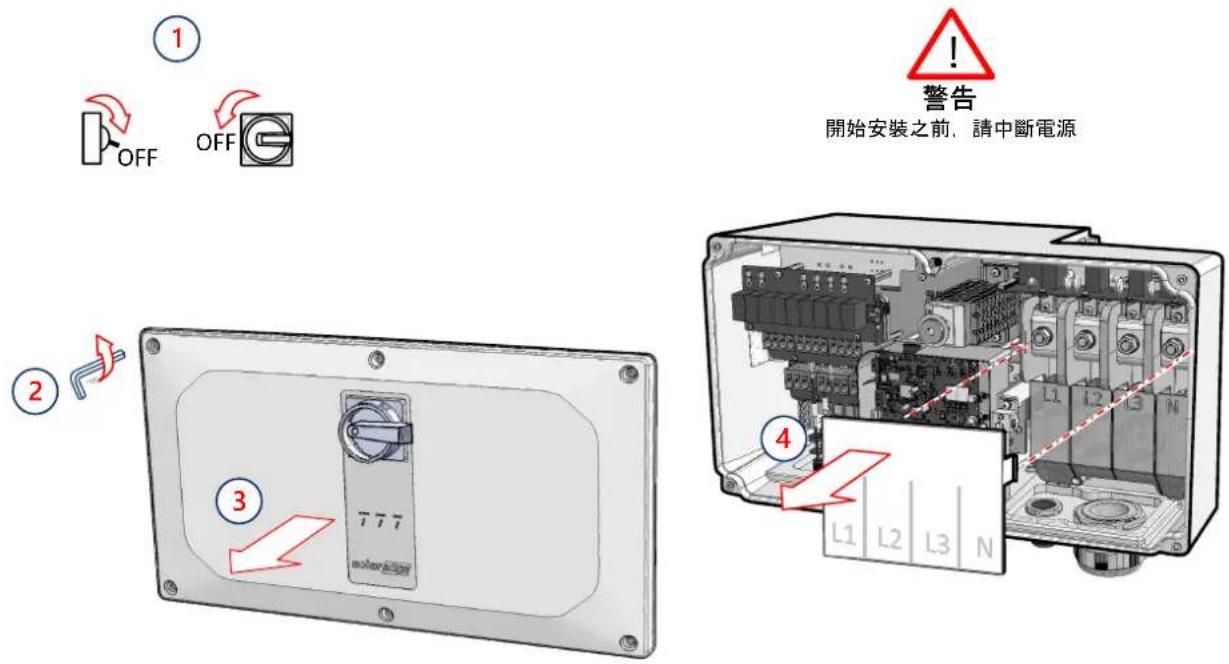

移除蓋子

solaredge

7

solaredge

8

連接 PV 串列

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

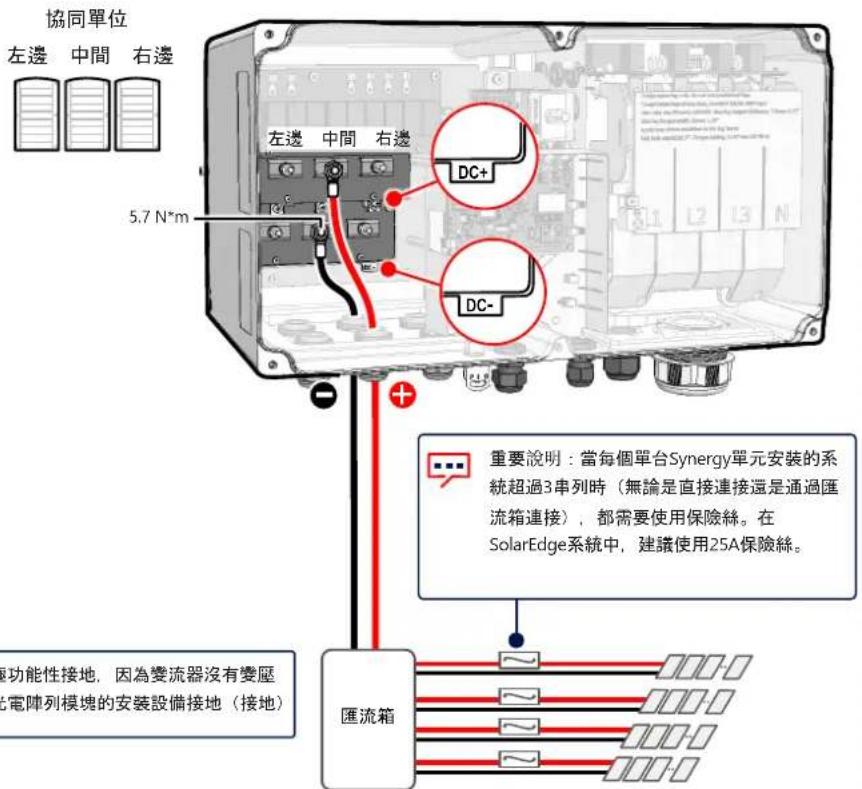

通過單個DC輸入連接PV串

solaredge

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 • 只限單孔標準管壓接端子，600V 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絵縫 Max: 120 mm² 先連接 PE 線 或 棕色 黑色 灰色 蓝色 12 N*m 9 N*m 15 N*m Max 70 mm² 10 -11 mm 選用 PE 線 30 - 50 mm 使用絞合線時，安裝商可自行決定 是否使用套管 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11

多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 3 G A+ B- 4

Wi-Fi 通訊連線(選配)

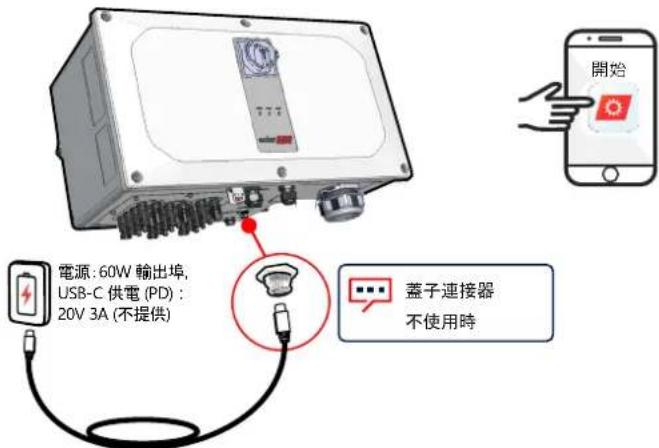

15 未連接交流電時預先調試 (選項 1)

下載 SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照 SetApp

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 （選項

2) 16

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar edge

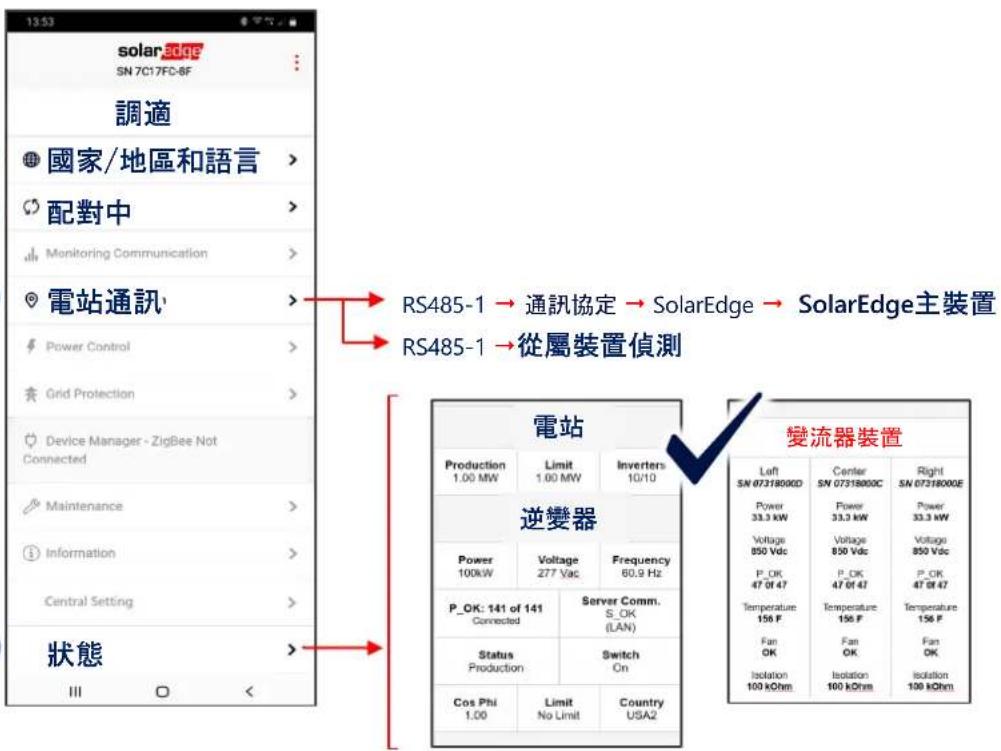

17 調適主變流器

1

2

3

solarEdge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 > III ○ < RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 →從屬裝置偵測 電站 Production 1.00 MW Limit 1.00 MW Inverters 10/10 逆變器 Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 變流器裝置 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

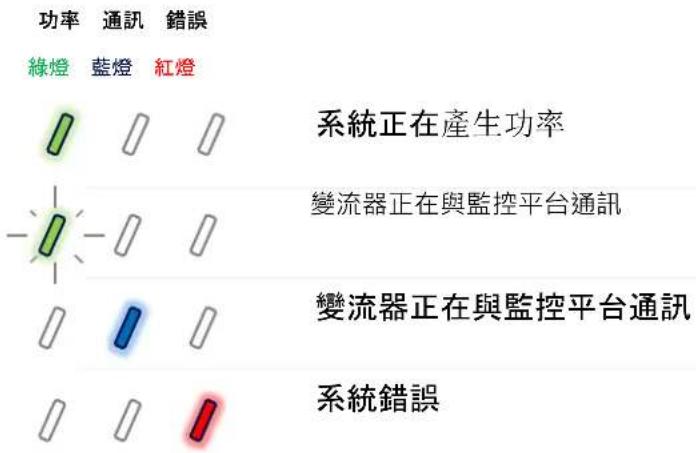

LED 指示

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
