Type de produit	Onduleur triphasé avec technologie Synergy
Marque	SolarEdge
Modèle	SE66.6KRW00IBNM4
Puissance nominale	66,6 kW
Dimensions (L x H x P)	1008 x 1168 x 400 mm (estimation d'après le guide)
Poids total	Environ 68 kg (18 kg unité gauche/droite + 32 kg unité centrale)
Tension d'entrée DC	Jusqu'à 900 V (selon configuration)
Tension de sortie AC	400 V triphasé (typique Europe)
Fréquence de sortie	50/60 Hz
Nombre d'entrées DC	Jusqu'à 3 chaînes par unité Synergy (max 9 chaînes total)
Protection	Surintensité, surtension, défaut d'isolement, surchauffe
Communication	Ethernet, RS485, Wi-Fi (optionnel), modem cellulaire (optionnel)
Compatible avec	Optimiseurs de puissance SolarEdge
Applications	Installations photovoltaïques résidentielles et commerciales
Température de fonctionnement	-25°C à +60°C (déclassement au-delà de 45°C)
Indice de protection	IP65 (en extérieur)
Normes	CE, VDE, IEC 62109, conforme aux réglementations locales
Garantie	12 ans standard (extensible)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Vérifier les grilles de ventilation tous les 6 mois.
Pièces détachées et réparabilité	Contacter le support technique SolarEdge pour les pièces de rechange et les réparations.

FOIRE AUX QUESTIONS - SE66.6KRW00IBNM4 SolarEdge

Comment installer l'onduleur SolarEdge SE66.6K ?

Suivez le guide d'installation rapide fourni. Assurez-vous de respecter les distances de sécurité : 1 mètre libre devant l'onduleur, 10 cm sur les côtés et 40 cm au-dessus. Fixez l'onduleur sur un mur solide à l'aide du gabarit de perçage. Connectez les câbles DC des optimiseurs, puis le câble AC. Mettez l'interrupteur DC sur ON et utilisez l'application SolarEdge SetApp pour la mise en service.

Comment connecter les optimiseurs de puissance ?

Les optimiseurs se connectent en série sur une chaîne PV. Chaque optimiseur est fixé au cadre du panneau à l'aide de vis M6 (couple 9,5 N·m). Connectez l'entrée de l'optimiseur au panneau et la sortie à la chaîne. Vérifiez la polarité. Pour les optimiseurs double entrée (P800p), vous pouvez brancher deux panneaux en parallèle.

Comment procéder à la mise en service de l'onduleur ?

Téléchargez l'application SolarEdge SetApp sur votre smartphone. Mettez l'interrupteur DC sur ON, puis connectez-vous à l'onduleur via Bluetooth. Suivez les étapes de l'application : sélectionnez le pays et la langue, appairez les optimiseurs, configurez la communication (Ethernet, Wi-Fi ou RS485), définissez les limites de puissance et les paramètres de protection du réseau.

Que faire si l'onduleur affiche une erreur ?

Les voyants lumineux indiquent l'état : vert (production), bleu (communication), rouge (erreur). Consultez le manuel pour identifier le code d'erreur. Les causes courantes incluent une tension de chaîne trop élevée, un défaut d'isolement ou une surchauffe. Vérifiez les connexions, la ventilation et l'état des câbles. Contactez le support technique si nécessaire.

Comment configurer la communication Wi-Fi ou Ethernet ?

Pour Ethernet, connectez un câble RJ45 au port COMM 1 de l'onduleur. Pour Wi-Fi, branchez l'adaptateur Wi-Fi en option et suivez la procédure dans SetApp. Sélectionnez le réseau et entrez le mot de passe. L'onduleur doit être enregistré sur la plateforme de supervision SolarEdge pour le suivi à distance.

Quels sont les diamètres de câbles acceptés pour le raccordement AC ?

Le raccordement AC accepte des câbles jusqu'à 120 mm² (cuivre) ou 70 mm² (aluminium). Utilisez des cosses bimétalliques pour l'aluminium et des cosses en cuivre étamé pour le cuivre. Le couple de serrage est de 15 N·m pour le bornier AC. Respectez les couleurs : marron (L1), noir (L2), gris (L3), bleu (N), jaune/vert (PE).

Peut-on installer l'onduleur à l'extérieur ?

Oui, l'onduleur est classé IP65 et peut être installé en extérieur. Respectez un espace libre minimal de 1 mètre devant l'onduleur pour la maintenance. En extérieur, installez-le à l'ombre si possible, et maintenez une distance de 20 cm derrière l'onduleur si la température moyenne annuelle dépasse 25°C.

Comment nettoyer l'onduleur ?

Utilisez un chiffon sec et doux pour essuyer le boîtier. N'utilisez jamais d'eau, de produits abrasifs ou de solvants. Vérifiez régulièrement les grilles de ventilation pour éviter l'accumulation de poussière. Si nécessaire, dépoussiérez avec un aspirateur à faible puissance.

Quelle est la durée de vie typique de l'onduleur ?

L'onduleur SolarEdge a une durée de vie estimée à plus de 20 ans. La garantie standard est de 12 ans, avec possibilité d'extension jusqu'à 20 ou 25 ans. Les composants comme les ventilateurs peuvent nécessiter un remplacement après 10-15 ans.

Où puis-je trouver le service après-vente et les pièces détachées ?

Contactez le support technique SolarEdge via leur site web : https://www.solaredge.com/service/support. Pour les pièces détachées, adressez-vous à votre installateur agréé ou au distributeur officiel. N'utilisez que des pièces d'origine SolarEdge pour garantir la sécurité et les performances.

MODE D'EMPLOI SE66.6KRW00IBNM4 SolarEdge

Onduleur triphasé avec technologie Synergy

Guide d'installation rapide

PN: SExxK-xxxxlxxxx

Pour l'Europe, la région Asie Pacifique et l'Afrique du Sud

Version 1.3

Légende

REMARQUE

Ce symbole indique que les informations ont pour but d'aider l'utilisateur à optimiser son utilisation du produit.

ATTENTION!

Indique un danger. Ce symbole attire l'attention sur une procédure qui, si elle n'est pas correctement effectuée ou respectée, peut entraîner des dommages ou la destruction du produit. Ne passez pas au-delà d'un signe d'attention jusqu'à ce que les conditions indiquées soient pleinement comprises et respectées.

AVERTISSEMENT!

Indique un danger. Ce symbole attire l'attention sur une procédure qui, si elle n'est pas correctement effectuée ou respectée, peut entraîner des blessures ou le décès. Ne poursuivez pas au-delà d'une note d'avertissement tant que les conditions indiquées ne sont pas pleinement comprises et respectées.

Ne coupez pas les connecteurs du câble

Ce symbole apparaît aux points de mise à la terre sur l'équipement et dans les manuels SolarEdge.

Mettez l'interrupteur CA de la carte de circuit principale sur ON/OFF et attendez 5 minutes

Mettez l'interrupteur de sécurité CC du Synergy Manager sur ON/OFF et attendez 5 minutes (Applicable uniquement aux modèles équipés d'un interrupteur de sécurité DC)

CONSERVEZ CES INSTRUCTIONS – Ce manuel contient des instructions importantes pour l'Onduleur triphasé qui doivent être respectées pendant l'installation et la maintenance. L'utilisation de cet équipement d'une manière non spécifiée dans ce document par SolarEdge peut altérer la protection fournie par cet équipement.

Installation des optimiseurs

1→2→3→4→5→6

solaredge

1

1

Utiliser SolarEdge Designer pour concevoir des systèmes SE https://designer.solaredge.com

Télécharger SolarEdge Mapper pour cartographier des optimiseurs de puissance

Télécharger

[NO TEXT]

[NO TEXT]

solar edge

1

Installation des optimiseurs

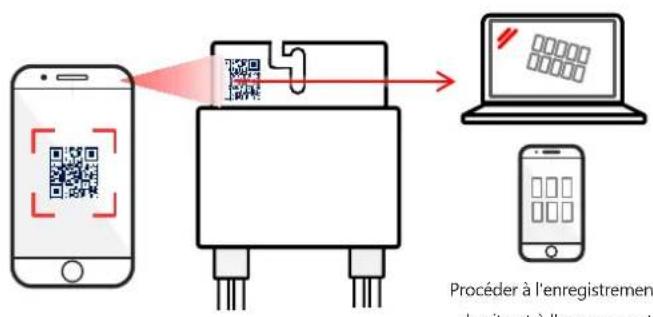

Scanner le QR Code avec Mapper

Procéder à l'enregistrement du site et à l'agencement physique sur la plateforme de supervision

4

Installer l'optimiseur de puissance

10 mm 25 mm (P860,P960) M6 vis en acier inoxydable9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installation des optimiseurs

Connector l'entrée depuis le module

Connector la sortie vers la chaîne

e e vers la Branchement série 2:1

Utilisez un optimiseur à double entrée (P800p) pour brancher deux PV en parallèle ou utilisez un câble de dérivation pour brancher deux PV à un optimiseur à entrée simple.

Branchement de la chaîne de PV

Vérifiez la polarité de la chaîne. Vérifiez la présence de 1±0,1V par optimiseur. Exemple : 8 optimiseurs = ~8V

Maintien d'un espace libre

solaredge

3

Espace libre en intérieur 10 cm 40 cm 15 cm 5 cm 20cm dans les régions où la température moyenne annuelle élevée est égale ou supérieure à 25°C" Espace libre en extérieur AVERTISSEMENT! La zone devant l'onduleur doit être dégagée d'au moins un mètre ATTENTION ! Ne pas bloquer le flux d'air Installation horizontale Gardez plus de 10° Sur clôture grillagée Sur tôle arrière métallique 30 cm Dos à dos 20 cm 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

Repérage et marquage des trous

Percer des trous Optionnel Ø 9mm 15.5 cm 9.3 cm 1 Mettre le modèle fourni à niveau horizontalement 15.5 cm 9.3 cm 2 Repérer les trous Évitez une installation bancale en ajoutant un support dorsal Positionner le modèle fourni verticalement Unité optionnelle - selon le modèle 4 Repérer les trous 18.7 cm 16.6 cm ATTENTION ! Ne pas bloquer le flux d'air

Montage des unités

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Pour les unités gauche ou droite, utilisez uniquement la vis extérieure 4 N*m 3 4 2 1 32KG

solaredge

6

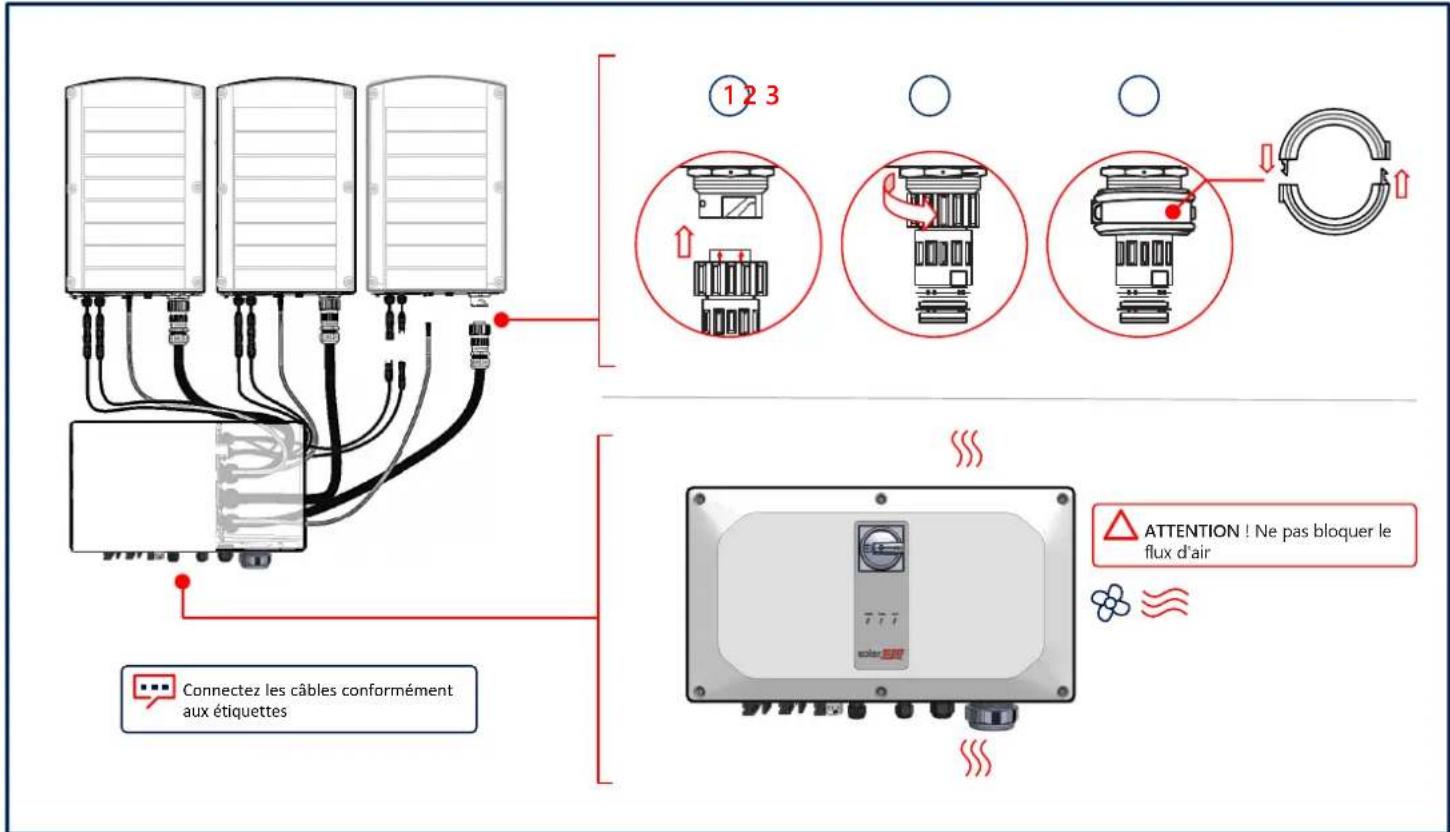

Branchement des câbles d'interconnection

Connectez les câbles conformément aux étiquettes 1 2 3 ATTENTION ! Ne pas bloquer le flux d'air

Retrait des couvercles

solaredge

7

solaredge

8

Branchement de chaînes de PV

Unités Synergy Gauge Centre Droite Protégez les connecteurs inutilisés Important: Lors de l'installation d'un système avec plus de 3 chaînes par une seule unité Synergy (qu'elle soit connectée directement ou via un boîtier de combinaison), des fusibles sont nécessaires. Dans le système SolarEdge, des fusibles de 25 A doivent être utilisés.

Connexion de chaînes PV via une seule entrée DC

solaredge

8

ATTENTION!

Avec des fils en aluminium, UTILISEZ UNIQUEMENT des cosses bimétalliques

- Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé

Largeur max : 25 mm Ø6 mm Épaisseur max : 6 mm Isolant thermoretractable Max 50 mm² 12 - 20 mm

Unités Synergy

Gauche Centre Droite

Gaughe Centre Droite DC+ DC- Important: Lors de l'installation d'un système avec plus de 3 chaînes par une seule unité Synergy (qu'elle soit connectée directement ou via un boîtier de combinaison), des fusibles sont nécessaires. Dans le système SolarEdge, des fusibles de 25 A doivent être utilisés. Boîtier de connexion

La mise à la terre électrique fonctionnelle du pôle négatif ou positif côté DC est interdite car l'onduleur n'a pas de transformateur. La mise à la terre des cadres de module et de l'équipement de montage des modules du générateur photovoltaïque est acceptable

solar edge

9

Raccordement AC et protection par mise à la terre (PE)

L'onduleur autorise un raccordement à 4 fils + mise à la terre ou 3 fils + mise à la terre La protection de la sortie AC contre les surtensions doit être assurée autrement (voir manuel) 6 5 4 3 2 21 N*m 1 Marron Noir Gris Bleu OU Commencer par brancher le fil de mise à la terre 12 N*m Jaune/Vert AC 9 N*m 15 N*m Max 70 mm² 10 -11 mm Fil de mise à la terre Fil de mise à la terre optionnel 30 - 50 mm Si un fil toronné est utilisé, l'utilisation d'une virole est à la discrétion de l'installateur. Largeur max : 33 mm Ø 10 mm Épaisseur max : 7 mm Isolant thermo-retractable Max: 120 mm² ATTENTION! Avec des fils en aluminium, UTILISEZ UNIQUEMENT des cosses bimétalliques • Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé Cosses de compression à cylindre standard et un seul trou, 600 V Masse du châssis AC Jaune/Vert

Communication LAN

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Branchement RS485 de plusieurs onduleurs

COMM 2 SW1⑥ 4 N*m SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 Câble blindé à paires torsadées à 3 fils, CAT6 (0,2 - 1 mm2) G A+ B- ⑦ ⑤ ③ ④

Branché la communication Wi-Fi (optionnel)

solar edge

12

Raccordement au réseau mobile (optionnel)

⑤ ↓ ② 5.5 N*m ① ④

Pose des couvercles

solaredge

14

3.5 N*m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solar edge

15

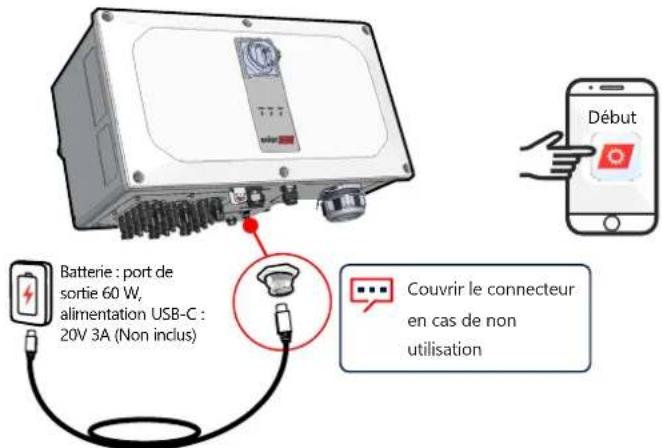

Pré-mise en service lorsque le raccordement AC n'a pas encore été effectué (Option 1)

Télécharger SolarEdge SetApp

Mettre l'interrupteur DC sur ON (1)

Connector la batterie

Démarrer et suivre SetApp

Batterie : port de sortie 60 W, alimentation USB-C : 20V 3A (Non inclus) Couvrir le connecteur en cas de non utilisation

1 mètre, mâle-mâle, USB-C (Non inclus)

Pré-mise en service lorsque le raccordement AC n'a pas encore été effectué (Option 2)

solaredge

16

Télécharger SolarEdge SetApp

Mettre l'appareil sous tension

Démarrer et suivre SetApp

solar edge

17

Mise en service de l'onduleur maître Synergy Manager

1
2
3

solaredge SN 7C17FD-8F Commissioning Pays et langue > Appareiller > Monitoring Communication > Communication du site > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > État >

RS485-1 → Protocole → SolarEdge → Maître SolarEdge RS485-1 → Détection Esclave

Site Production Limit Inverters 1.00 MW 1.00 MW 10/10 Onduleur SN 07318000C Power Voltage Frequency 100kW 277 Vac 60.9 Hz P_OK: 141 of 141 Server Comm. Connected S_OK (LAN) Status Switch On Production On Cos Phi Limit Country 1.00 No Limit USA2

Unités d'onduleur Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P-OK 47 Of 47 P-OK 47 Of 47 P-OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

Signification des voyants

solaredge

ERREUR COMM ALIM

Vert Bleu

Rouge

Le système produit de l'électricité

L'alimentation AC est connectée, mais le système ne produit pas d'électricité

L'onduleur est en communication avec la plate-forme de supervision

Erreur système

solaredge

Coordonnées de l'assistance technique: Si vous rencontrez des problèmes techniques concernant les produits SolarEdge, veuillez nous contacter: https://www.solaredge.com/service/support

Sujet à changement sans préavis. Copyright © SolarEdge Inc. Tous droits réservés. Mars 2021.
