SE2200HRWS00BNO4 - Panneau solaire SolarEdge - Notice d'utilisation et mode d'emploi gratuit

Marque	SolarEdge
Modèle	SE2200HRWS00BNO4
Type de produit	Onduleur monophasé StorEdge avec technologie HD-Wave
Catégorie	Panneau solaire (système de stockage et onduleur)
Alimentation	Réseau AC et panneaux solaires DC
Puissance nominale	2200 W (estimation d'après modèle)
Configuration	SetApp (application de mise en service)
Fonctions principales	Conversion DC/AC, gestion de batterie LG Chem, autoconsommation maximale, monitoring via plateforme
Batterie compatible	LG Chem RESU7H / RESU10H
Communication	RS485, Modbus (appareil multiple), compteur d'énergie
Sécurité	Interrupteur ON/OFF/P, disjoncteur batterie, mise à la terre obligatoire
Entretien et nettoyage	Vérifier régulièrement les connexions et l'état des câbles ; nettoyer l'extérieur avec un chiffon sec
Réparabilité	Faire appel à un installateur qualifié pour toute intervention
Informations générales	Notice disponible en plusieurs langues, assistance technique SolarEdge

FOIRE AUX QUESTIONS - SE2200HRWS00BNO4 SolarEdge

Comment mettre la batterie LG Chem hors tension avant câblage ?

Éteignez le disjoncteur puis l'interrupteur d'alimentation de déconnexion ou auxiliaire de la batterie. Pour la remettre sous tension, inversez l'ordre.

Quelle est la première étape de vérification après installation ?

Assurez-vous que les distances entre composants sont conformes, prenez des photos du câblage et vérifiez les commutateurs DIP.

Comment configurer la communication RS485 pour la batterie ?

Dans SetApp, allez dans Mise en service > Communication > RS485-1, choisissez Protocole Modbus (appareil multiple), puis Ajouter un appareil Modbus > Batterie. La batterie est détectée automatiquement.

Que faire si l'autotest de batterie échoue ?

Vérifiez les câbles d'alimentation et de communication entre la batterie et l'onduleur. Si le test de charge ou décharge échoue, resserrez les connexions.

Comment configurer la fonction d'autoconsommation maximale ?

Dans SetApp, sélectionnez Mise en service > Contrôle d'alimentation > Gestionnaire d'énergie > Contrôle d'énergie > Autoconsommation maximale.

Quel type de compteur d'énergie est compatible ?

Un compteur d'énergie avec connexion CT, AC et RS485. Le taux CT doit être configuré selon les spécifications du compteur.

Comment vérifier la connexion à la plateforme de supervision ?

Dans SetApp, allez dans Mise en service > Statut. Vérifiez que 'S_OK - Serveur Connecté' apparaît dans la section de l'onduleur principal.

Que signifie le voyant DIP sur l'onduleur ?

Si aucun compteur d'énergie n'est connecté, placez le commutateur DIP gauche sur ON pour terminer le bus RS485.

Puis-je utiliser une autre batterie que LG Chem avec cet onduleur ?

Ce guide est spécifique aux batteries LG Chem RESU7H/RESU10H. Pour d'autres batteries, consultez le guide d'installation complet.

Comment contacter le support technique SolarEdge ?

Avant de contacter le support, notez les numéros de modèle et de série de l'onduleur et des optimiseurs, ainsi que la configuration du système. Les coordonnées se trouvent dans la notice.

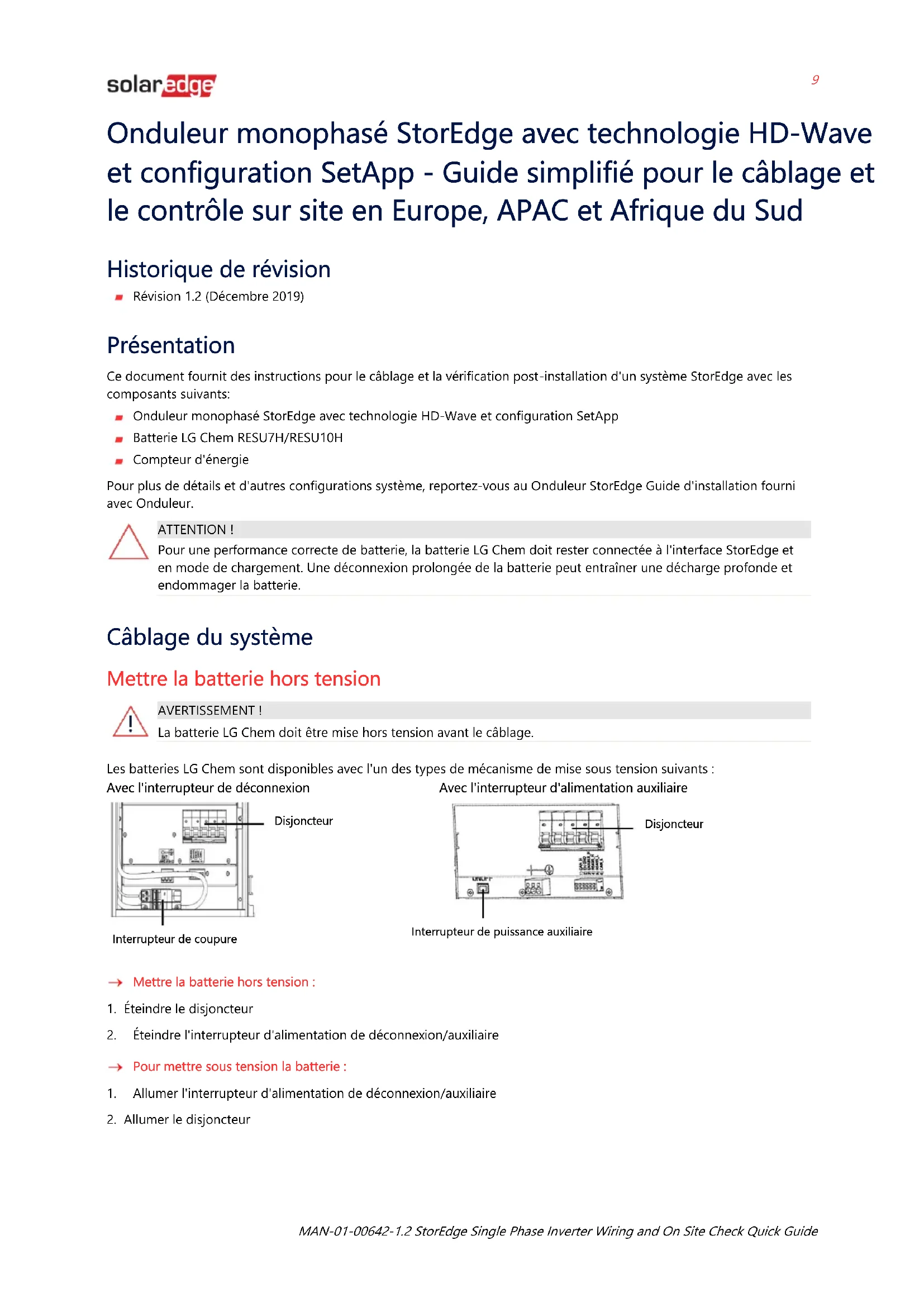

MODE D'EMPLOI SE2200HRWS00BNO4 SolarEdge

Onduleur monophasé StorEdge avec technologie HD-Wave et configuration SetApp - Guide simplifié pour le câblage et le contrôle sur site en Europe, APAC et Afrique du Sud

Historique de révision

Révision 1.2 (Décembre 2019)

Présentation

Ce document fournit des instructions pour le câblage et la vérification post-installation d'un système StorEdge avec les composants suivants:

■ Onduleur monophasé StorEdge avec technologie HD-Wave et configuration SetApp
Batterie LG Chem RESU7H/RESU10H
■ Compteur d'énergie

Pour plus de détails et d'autres configurations système, reportez-vous au Onduleur StorEdge Guide d'installation fourni avec Onduleur.

ATTENTION!

Pour une performance correcte de batterie, la batterie LG Chem doit rester connectée à l'interface StorEdge et en mode de chargement. Une déconnexion prolongée de la batterie peut entraîner une décharge profonde et endommager la batterie.

Câblage du système

Mettre la batterie hors tension

AVERTISSEMENT!

La batterie LG Chem doit être mise hors tension avant le câblage.

Les batteries LG Chem sont disponibles avec l'un des types de mécanisme de mise sous tension suivants :

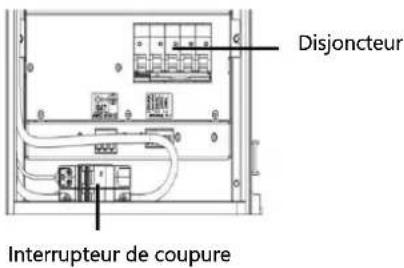

Avec l'interrupteur de déconnexion

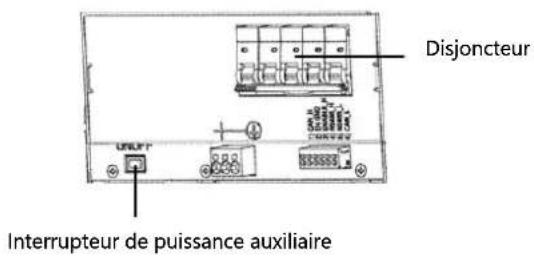

Avec l'interrupteur d'alimentation auxiliaire

→ Mettre la batterie hors tension :

1. Éteindre le disjoncteur
2. Éteindre l'interrupteur d'alimentation de déconnexion/auxiliaire

→ Pour mettre sous tension la batterie :

1. Allumer l'interrupteur d'alimentation de déconnexion/auxiliaire
2. Allumer le disjoncteur

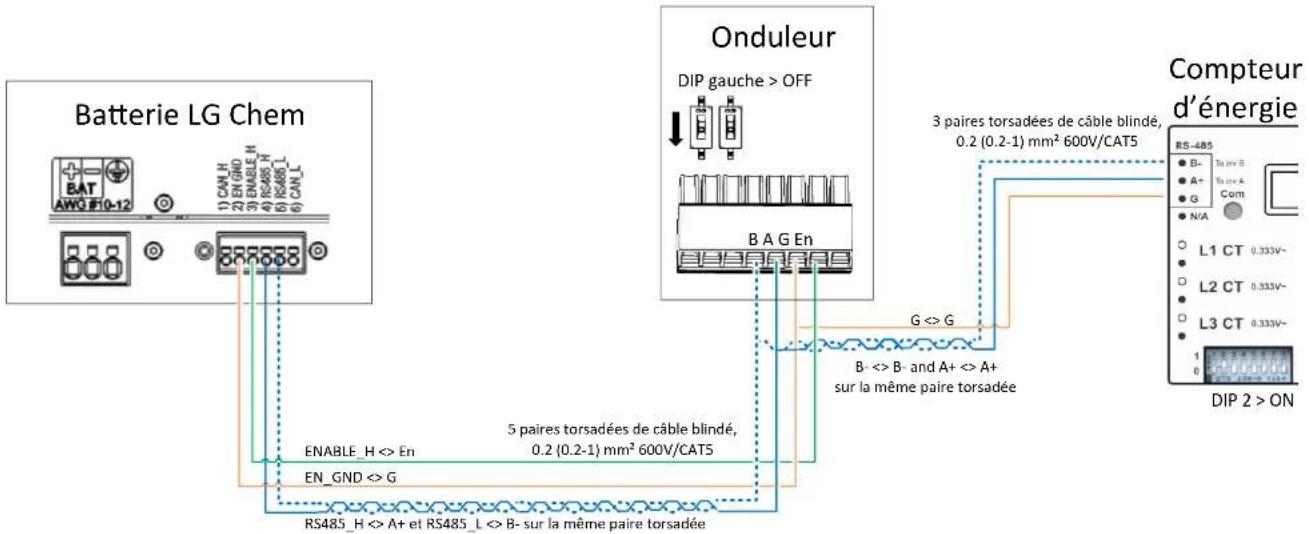

Connexion des composants du système

Connector les composants du système comme indiqué dans le schéma ci-dessous.

Faites attention à :

■ Types de câbles

■ Configuration de l'interrupteur DIP

Si aucun compteur d'énergie n'est connecté à l'onduleur, placer le commutateur DIP de gauche sur ON afin de terminer le bus RS485.

Vérification et configuration après l'installation

Utiliser la liste de vérification ci-dessous pour s'assurer que le système est correctement connecté et configuré.

Installation et câblage

1. S'assurer que les distances entre les composants du système sont comme spécifiées dans le guide d'installation.
2. Prendre une photo de chaque composant du système après le câblage et envoyer les photos à l'assistance SolarEdge

Onduleur
Interface StorEdge
Batterie
■ Compteur d'énergie

1. S'assurer que le couvercle contre les éclaboussures de la batterie est fermé.
2. S'assurer que les commutateurs DIP de tous les composants sont configurés comme indiqué dans le schéma de connexion.
3. S'assurer que toutes les connexions de câblage DC, communication et AC sont effectuées comme suit :

■ Vérifier le câblage AC et le disjoncteur AC sur le panneau de distribution AC.
■ Vérifier la tension d'entrée DC de la chaîne. S'attendre à 1V par optimiseur dans une chaîne.
S'assurer que tous les composants sont correctement raccordés à la terre
■ Vérifier les connexions DC sur la batterie et l'Interface StorEdge
■ Vérifier la connexion RS485 entre la batterie et l'onduleur.
■ Vérifier les connexions CT, AC et RS485 au compteur d'énergie.

1. Vérifier la connexion à la plateforme de supervision:

Dans SetApp, sélectionner Mise en service> Statut.
■ Vérifier que S_OK - Serveur Connecté apparaît dans la section de l'onduleur principal.

Configuration de la batterie et du compteur

1. Commuter l'interrupteur ON/OFF/P de l'onduleur sur OFF.
2. Accéder à SetApp et sélectionner Mise en service > Communication.
3. De l'écran Communication, sélectionner RS485-1 > Protocole > Modbus (Appareil multiple).
4. Retourner à l'écran précédent et sélectionner Ajouter un appareil Modbus > Batterie. La batterie est identifiée automatiquement.
5. Vérifier les informations de la batterie en sélectionnant Batterie 1 > Information Batterie.
6. Dans l'écran RS485-1, sélectionner Ajouter Appareil Modbus > Compteur. Le compteur est automatiquement identifié.
7. Configurer le Taux CT du compteur selon les spécifications CT. Si la valeur du CT revient à 0, vérifiez la communication avec le Compteur.
8. Sélectionner Compteur 1 > Fonction Compteur > Export+Import (E+I).

9. Exécuter un autotest de la batterie:

■ Assurez-vous que l'interrupteur du disjoncteur de la batterie est sur ON.
■ Mettre l'interrupteur ON/OFF/P de l'onduleur sur ON.
Dans SetApp, sélectionner Mise en service > Maintenance > Diagnostics > Autotest > Autotest Batterie > Exécuter le test.
- Attendez que tous les tests soient terminés et vérifiez les résultats dans le tableau récapitulatif. Si l'un des tests a échoué, voir le tableau ci-dessous pour les solutions possibles :

Résultats du test	Solution
La charge a échoué	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
La décharge a échoué	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
Communication	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
L'interrupteur de l'onduleur est éteint	Positionnez l'interrupteur ON/OFF/P de l'onduleur sur ON.

Pour montrer les derniers résultats de test :

- Sélectionner Mise en service > Maintenance > Diagnostics > Autotest > Autotest Batterie > Montrer les derniers résultats

Configuration de l'autoconsommation maximum (MSC)

1. Accéder SetApp et sélectionner Mise en service > Contrôle d'alimentation.
2. Sélectionner Gestionnaire d'énergie > Contrôle d'énergie > Autoconsommation maximale.

Contacts assistance et information

Si vous avez des demandes techniques concernant nos produits, contactez-nous:

Avant tout contact, assurez-vous de disposer des informations suivantes :

■ Numéros de modèle de l'onduleur et de l'optimiseur de puissance
■ Numéro de série du produit en question
- Informations de configuration du système, y compris le type et le nombre de modules connectés, ainsi que le nombre et la longueur des chaînes.
La méthode de communication à la plate-forme de surveillance
