Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE66.6KRW00IBNM4
Potenza nominale	66,6 kW
Dimensioni (L x A x P)	1008 x 1168 x 400 mm (stima dalla guida)
Peso totale	Circa 68 kg (18 kg unità sinistra/destra + 32 kg unità centrale)
Tensione di ingresso DC	Fino a 900 V (secondo configurazione)
Tensione di uscita AC	400 V trifase (tipico Europa)
Frequenza di uscita	50/60 Hz
Numero di ingressi DC	Fino a 3 stringhe per unità Synergy (max 9 stringhe totali)
Protezione	Sovracorrente, sovratensione, guasto d'isolamento, surriscaldamento
Comunicazione	Ethernet, RS485, Wi-Fi (opzionale), modem cellulare (opzionale)
Compatibile con	Ottimizzatori di potenza SolarEdge
Applicazioni	Impianti fotovoltaici residenziali e commerciali
Temperatura di funzionamento	Da -25°C a +60°C (derating oltre 45°C)
Grado di protezione	IP65 (in esterno)
Norme	CE, VDE, IEC 62109, conforme alle normative locali
Garanzia	12 anni standard (estensibile)
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Controllare le griglie di ventilazione ogni 6 mesi.
Pezzi di ricambio e riparabilità	Contattare il supporto tecnico SolarEdge per i pezzi di ricambio e le riparazioni.

Domande frequenti - SE66.6KRW00IBNM4 SolarEdge

Come installare l'inverter SolarEdge SE66.6K ?

Seguire la guida di installazione rapida fornita. Assicurarsi di rispettare le distanze di sicurezza: 1 metro libero davanti all'inverter, 10 cm sui lati e 40 cm sopra. Fissare l'inverter su una parete solida utilizzando la dima di foratura. Collegare i cavi DC degli ottimizzatori, poi il cavo AC. Impostare l'interruttore DC su ON e utilizzare l'app SolarEdge SetApp per la messa in servizio.

Come collegare gli ottimizzatori di potenza?

Gli ottimizzatori si collegano in serie su una stringa PV. Ogni ottimizzatore è fissato al telaio del pannello utilizzando viti M6 (coppia 9,5 N·m). Collegare l'ingresso dell'ottimizzatore al pannello e l'uscita alla stringa. Verificare la polarità. Per gli ottimizzatori a doppio ingresso (P800p) è possibile collegare due pannelli in parallelo.

Come procedere alla messa in servizio dell'inverter?

Scaricare l'app SolarEdge SetApp sul proprio smartphone. Impostare l'interruttore DC su ON, quindi connettersi all'inverter tramite Bluetooth. Seguire i passaggi dell'app: selezionare paese e lingua, associare gli ottimizzatori, configurare la comunicazione (Ethernet, Wi-Fi o RS485), definire i limiti di potenza e i parametri di protezione della rete.

Cosa fare se l'inverter mostra un errore?

Le spie luminose indicano lo stato: verde (produzione), blu (comunicazione), rosso (errore). Consultare il manuale per identificare il codice di errore. Le cause comuni includono tensione di stringa troppo alta, guasto d'isolamento o surriscaldamento. Verificare i collegamenti, la ventilazione e lo stato dei cavi. Contattare il supporto tecnico se necessario.

Come configurare la comunicazione Wi-Fi o Ethernet?

Per Ethernet, collegare un cavo RJ45 alla porta COMM 1 dell'inverter. Per Wi-Fi, collegare l'adattatore Wi-Fi opzionale e seguire la procedura in SetApp. Selezionare la rete e inserire la password. L'inverter deve essere registrato sulla piattaforma di supervisione SolarEdge per il monitoraggio remoto.

Quali sono i diametri dei cavi accettati per il collegamento AC?

Il collegamento AC accetta cavi fino a 120 mm² (rame) o 70 mm² (alluminio). Utilizzare capicorda bimetallici per l'alluminio e capicorda in rame stagnato per il rame. La coppia di serraggio è di 15 N·m per la morsettiera AC. Rispettare i colori: marrone (L1), nero (L2), grigio (L3), blu (N), giallo/verde (PE).

Si può installare l'inverter all'esterno?

Sì, l'inverter ha classificazione IP65 e può essere installato all'esterno. Rispettare uno spazio libero minimo di 1 metro davanti all'inverter per la manutenzione. All'esterno, installarlo all'ombra se possibile e mantenere una distanza di 20 cm dietro l'inverter se la temperatura media annuale supera i 25°C.

Come pulire l'inverter?

Utilizzare un panno asciutto e morbido per pulire l'involucro. Non usare mai acqua, prodotti abrasivi o solventi. Controllare regolarmente le griglie di ventilazione per evitare l'accumulo di polvere. Se necessario, spolverare con un aspirapolvere a bassa potenza.

Qual è la durata tipica dell'inverter?

L'inverter SolarEdge ha una durata stimata di oltre 20 anni. La garanzia standard è di 12 anni, con possibilità di estensione fino a 20 o 25 anni. Componenti come i ventilatori potrebbero richiedere una sostituzione dopo 10-15 anni.

Dove posso trovare il servizio post-vendita e i pezzi di ricambio?

Contattare il supporto tecnico SolarEdge tramite il sito web: https://www.solaredge.com/service/support. Per i pezzi di ricambio, rivolgersi al proprio installatore autorizzato o al distributore ufficiale. Utilizzare solo pezzi originali SolarEdge per garantire sicurezza e prestazioni.

MANUALE UTENTE SE66.6KRW00IBNM4 SolarEdge

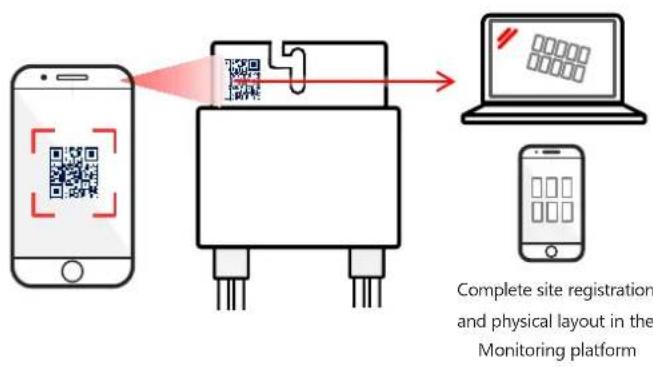

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxIxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

Scarica

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

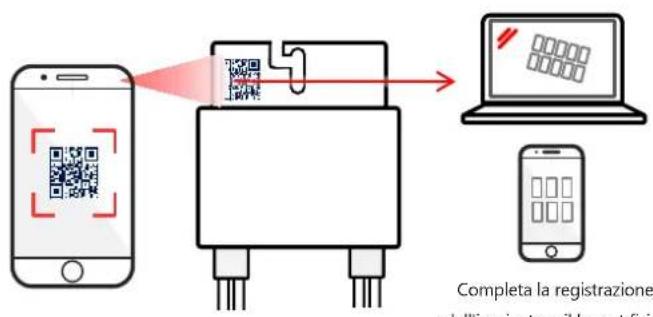

Scansiona il codice QR usando Mapper

4

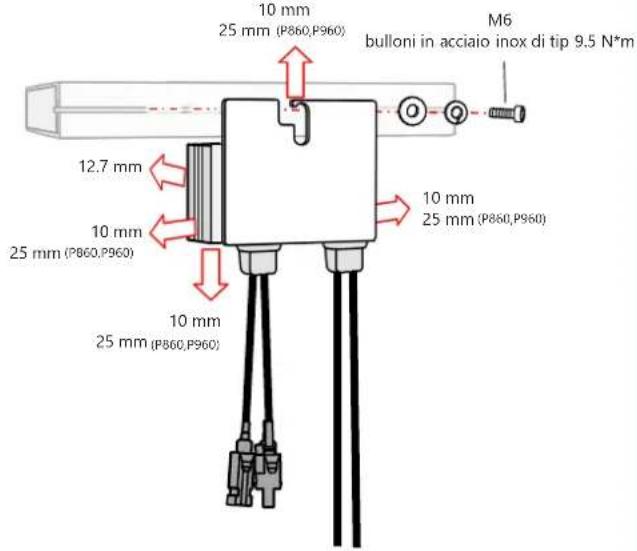

Installa l'ottimizzatore di potenza

10 mm 25 mm (P860,P960) M6 bulloni in acciaio inox di tip 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

Verifica la polarità delle stringhe. Verifica 1 ± 0.1 V per ottimizzatore Esempio: 8 ottimizzatori = ~8 V

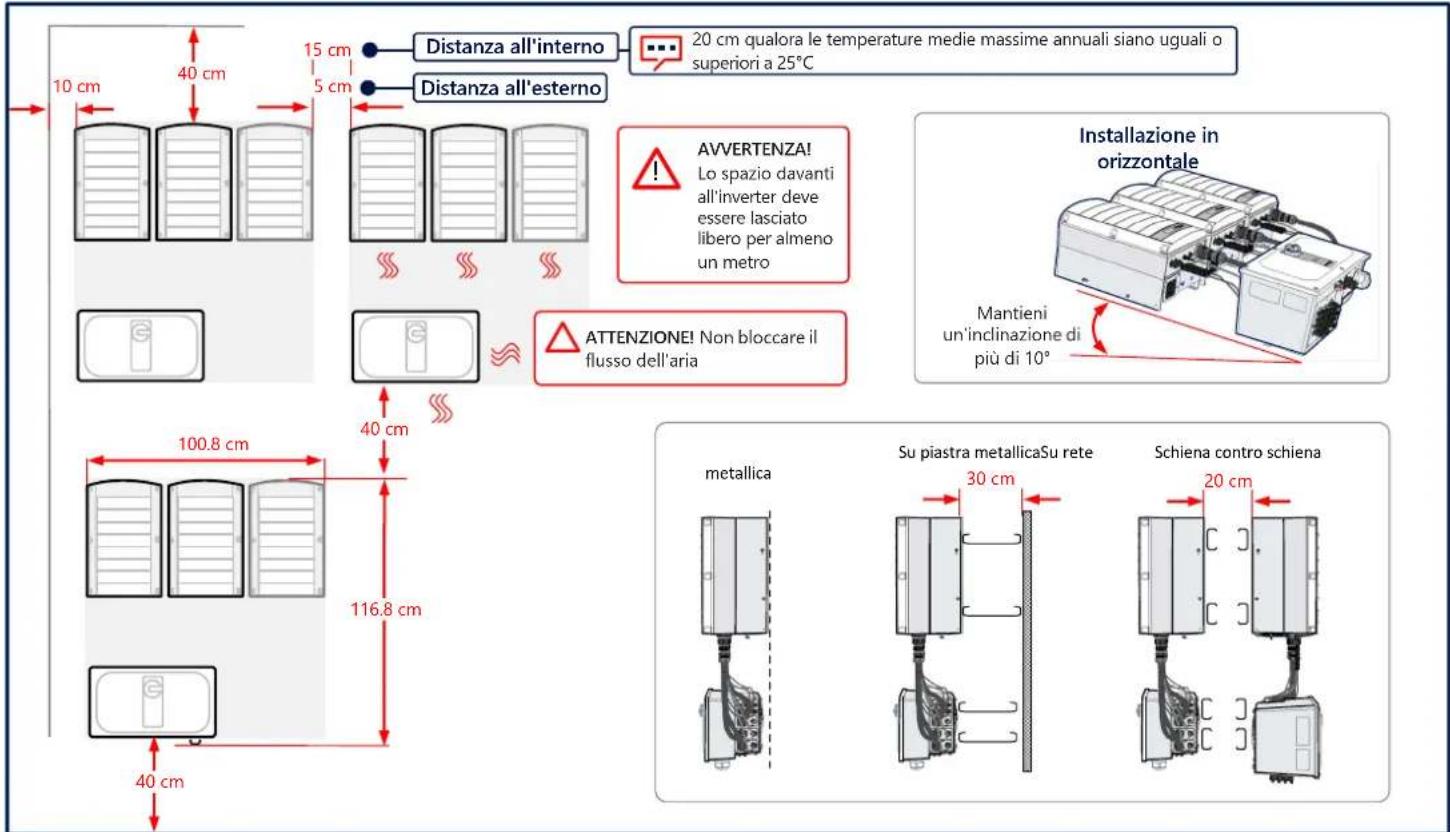

Distanze da rispettare

solaredge

10 cm 40 cm 15 cm 5 cm Distanza all'interno 20 cm qualora le temperature medie massime annuali siano uguali o superiori a 25°C Distanza all'esterno AVVERTENZA! Lo spazio davanti all'inverter deve essere lasciato libero per almeno un metro ATTENZIONE! Non bloccare il flusso dell'aria Installazione in orizzontale Mantieni un'inclinazione di più di 10° metallica Su piastra metallicaSu rete Schiena contro schiena 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

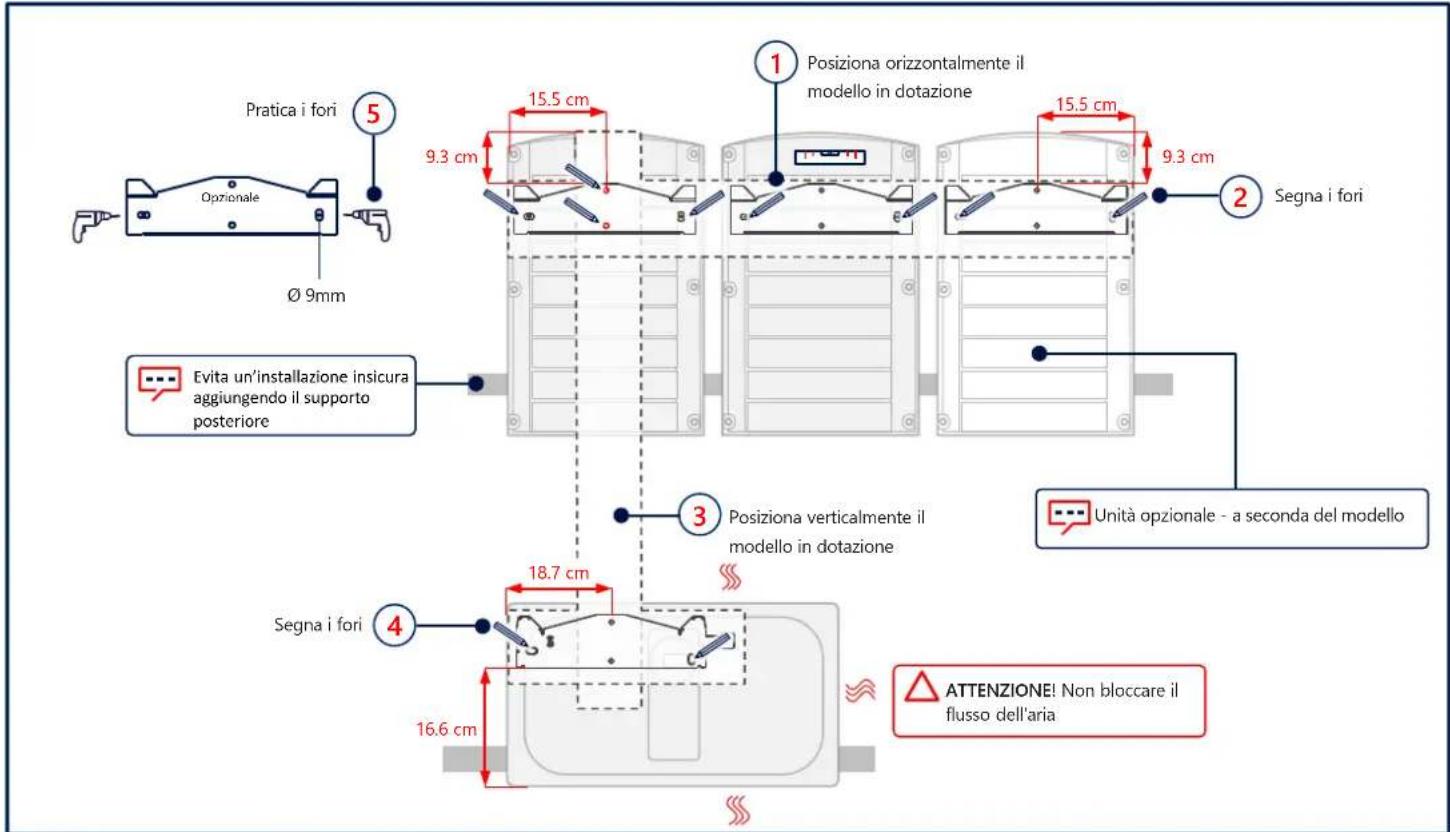

Segna e pratica i fori

Pratica i fori 5 Ozionale Ø 9mm 15.5 cm 9.3 cm Posiziona orizzontalmente il modello in dotazione 15.5 cm 9.3 cm Segna i fori 2 Evita un'installazione insicura aggiungendo il supporto posteriore 3 Posiziona verticalmente il modello in dotazione Unità opzionale - a seconda del modello Segna i fori 4 18.7 cm 16.6 cm ATTENZIONE! Non bloccare il flusso dell'aria

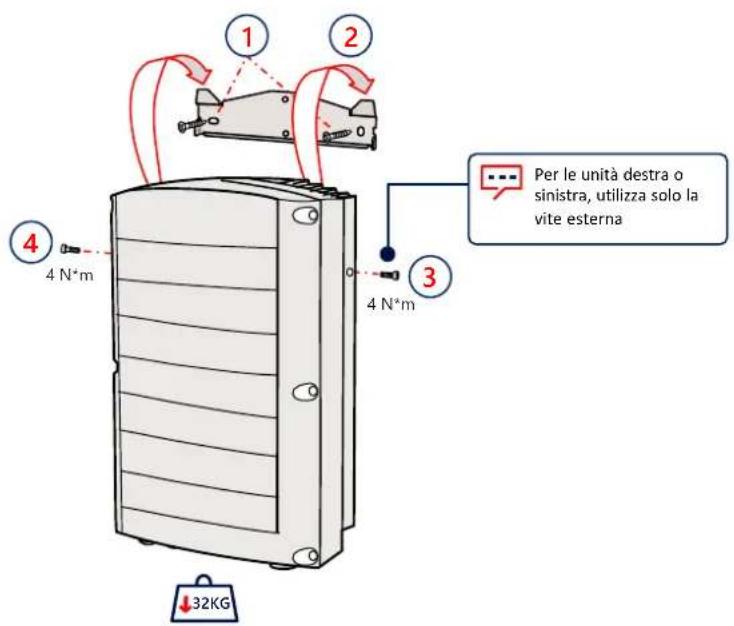

Montaggio delle Unità

solaredge

5

1 2 3 4 N*m 4 N*m 7.7.7 solar ↓18KG

Per le unità destra o sinistra, utilizza solo la vite esterna 4 N*m 4 N*m 32KG

solaredge

6

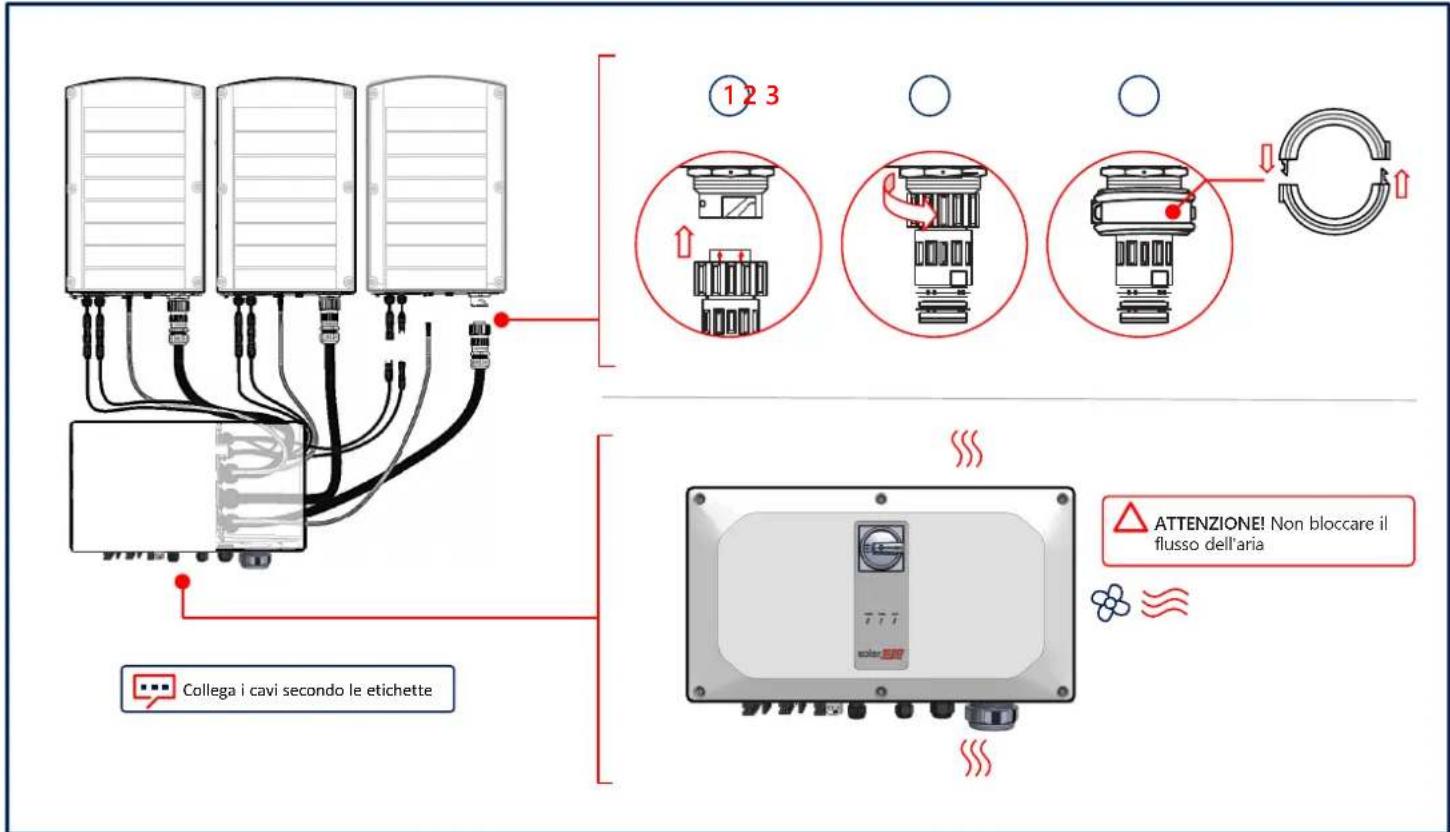

Collegamento dei cavi

Collega i cavi secondo le etichette 1 2 3 ATTENZIONE! Non bloccare il flusso dell'aria

Rimozione dei coperchi

solaredge

7

solaredge

8

Collegamento delle stringhe FV

Unità Synergy Sinistra Centrale Destra Mantieni chiusi i connettori non utilizzati Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

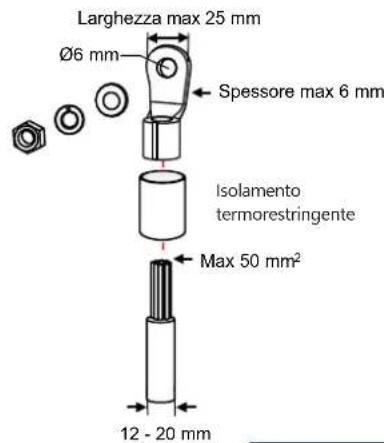

ATTENZIONE!

• Per cavi di alluminio, USA SOLO capicorda bimetallici
• Per cavi in rame, USA SOLO capicorda in rame stagnato

Larghezza max 25 mm Ø6 mm Spessore max 6 mm Isolamento termorestringente Max 50 mm² 12 - 20 mm

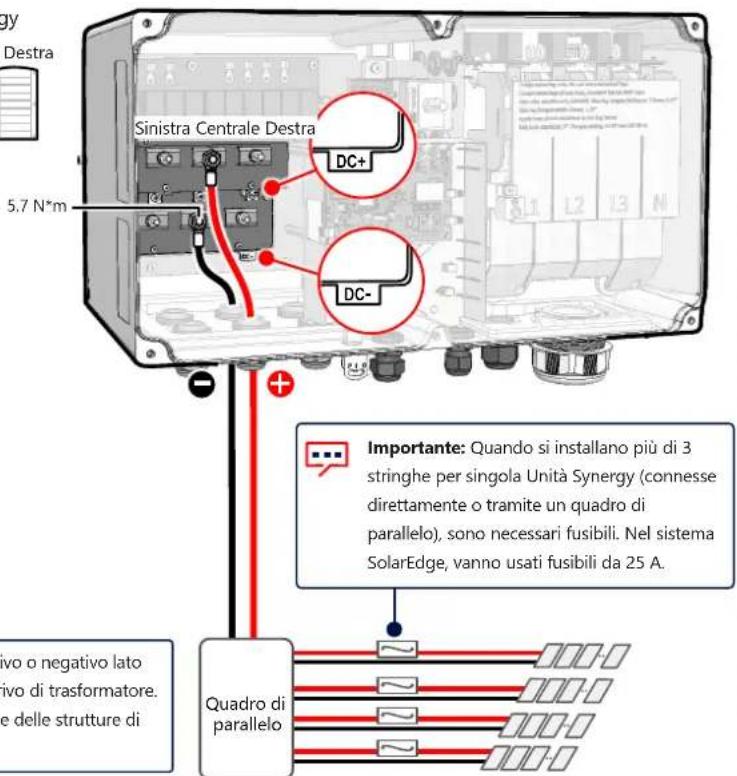

Unità Synergy

Sinistra Centrale Destra

Sinistra Centrale Destra DC+ DC- Quadro di parallelo Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A. 5.7 N*m vivo o negativo lato vivo di trasformatore. e delle strutture di

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

solar edge

9

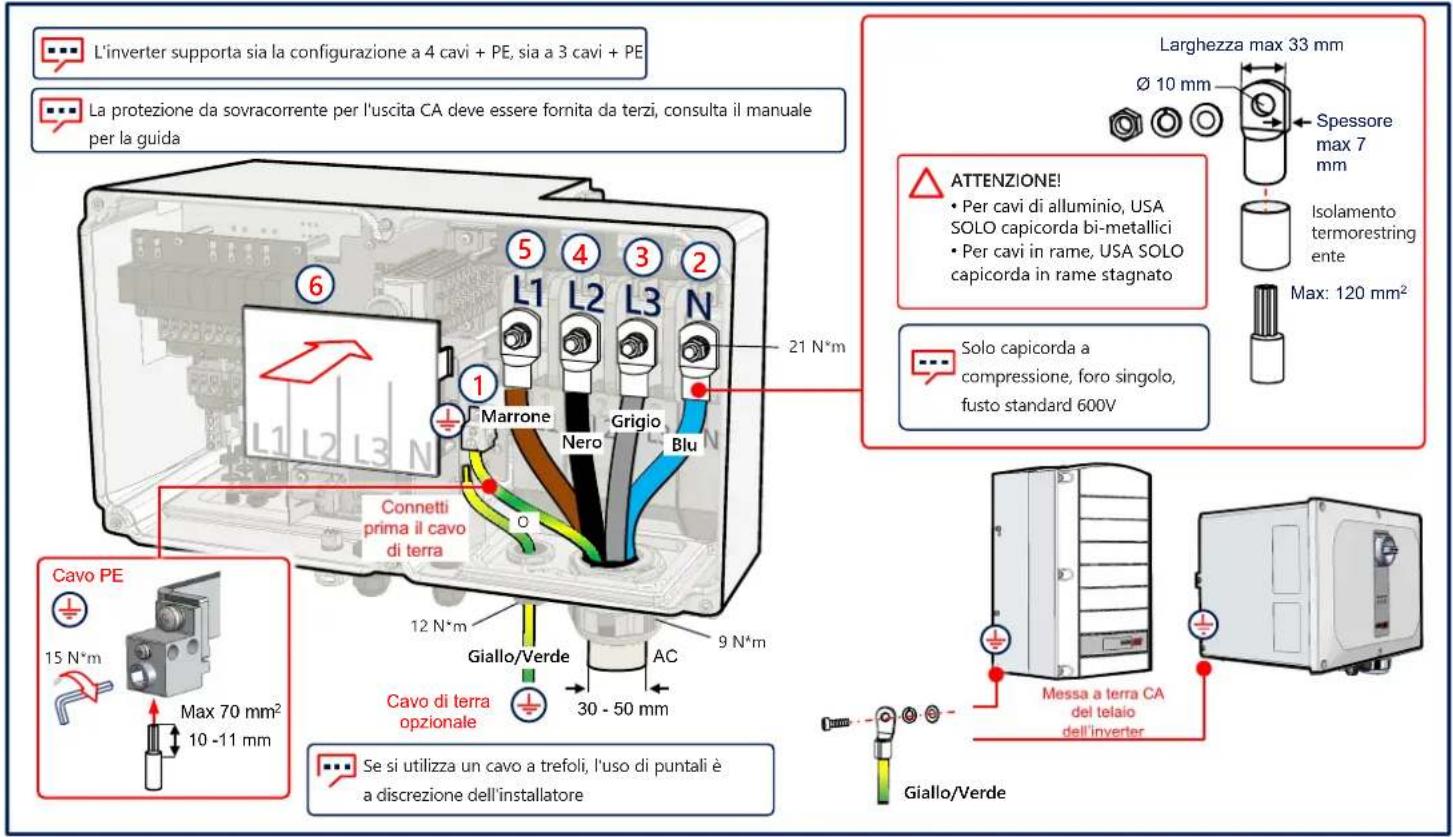

Connessione CA e cavo di terra (PE)

L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale per la guida 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrone Nero Grigio Blu Connetti prima il cavo di terra 12 N*m Giallo/Verde AC 9 N*m Max 70 mm² 10 -11 mm Cavo PE 15 N*m Se si utilizza un cavo a trefoli, l'uso di puntali è a discrezione dell'installatore ATTENZIONE! • Per cavi di alluminio, USA SOLO capicorda bi-metallici • Per cavi in rame, USA SOLO capicorda in rame stagnato Solo capicorda a compressione, foro singolo, fusto standard 600V Larghezza max 33 mm Ø 10 mm Spessore max 7 mm Isolamento termorestring ente Max: 120 mm² Giallo/Verde Messa a terra CA del telaio dell'inverter

Comunicazione LAN

COMM 1 5.5 N*m Ethernet

solar edge

11

Connessione RS485 di inverter multipli

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 G A+ B- RS485-1 Cavo schermato CAT6 a coppie twistate a 3 fill (0,2 - 1 mm²) 5 G A+ B- ③ ④

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

⑤ ↓ ② 5.5 N*m ① ④

Installazione dei coperchi

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

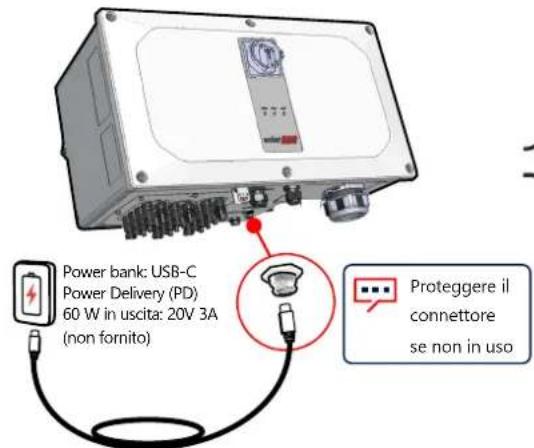

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornito) Proteggere il connettore se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solaredge

17

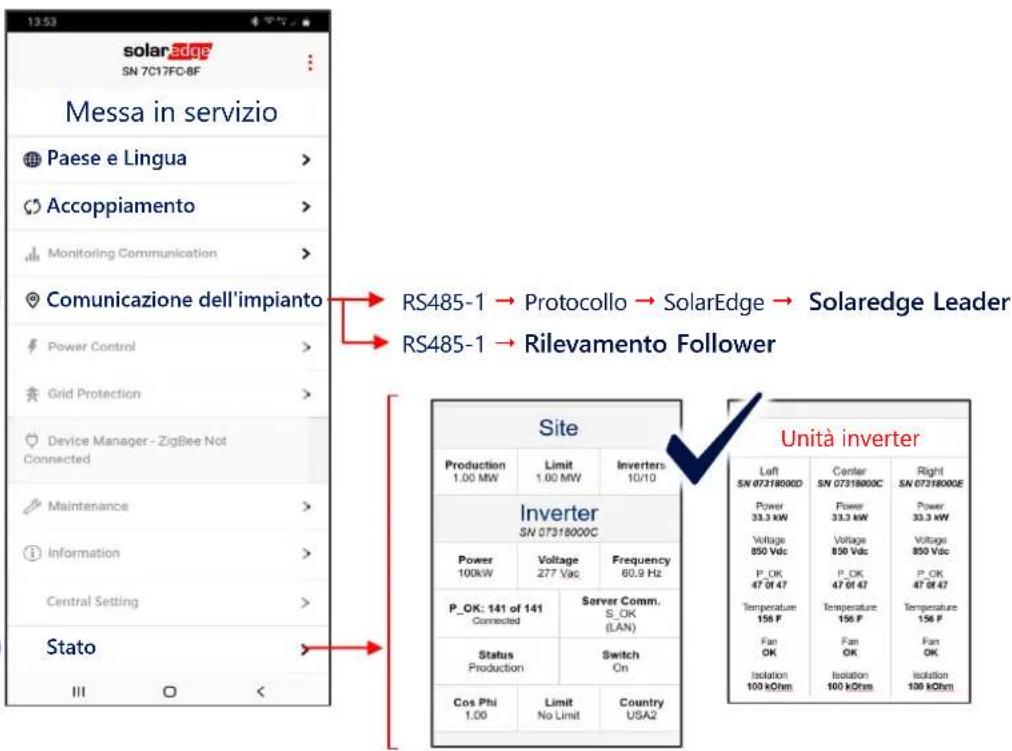

Messa in servizio dell'inverter Leader

1

2

3

4

solaredge SN 7C17FC-BF Messa in servizio Paese e Lingua > Accoppiamento > Monitoring Communication > Comunicazione dell'impianto Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stato III < RS485-1 → Protocollo → SolarEdge → Solaredge Leader RS485-1 → Rilevamento Follower Site Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Unità inverter Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.
