SE66.6KRW00IBNM4 - Zonnepaneel SolarEdge - Gratis gebruiksaanwijzing en handleiding

Producttype	Driefasige omvormer met Synergy-technologie
Merk	SolarEdge
Model	SE66.6KRW00IBNM4
Nominaal vermogen	66,6 kW
Afmetingen (L x H x D)	1008 x 1168 x 400 mm (schatting volgens de handleiding)
Totaalgewicht	Ongeveer 68 kg (18 kg linker/rechter eenheid + 32 kg centrale eenheid)
DC-ingangsspanning	Tot 900 V (afhankelijk van configuratie)
AC-uitgangsspanning	400 V driefasig (typisch Europa)
Uitgangsfrequentie	50/60 Hz
Aantal DC-ingangen	Tot 3 strings per Synergy-eenheid (max 9 strings totaal)
Bescherming	Overstroom, overspanning, isolatiefout, oververhitting
Communicatie	Ethernet, RS485, Wi-Fi (optioneel), mobiele modem (optioneel)
Compatibel met	SolarEdge optimizers
Toepassingen	Residentiële en commerciële fotovoltaïsche installaties
Bedrijfstemperatuur	-25°C tot +60°C (derating boven 45°C)
Beschermingsgraad	IP65 (buiten)
Normen	CE, VDE, IEC 62109, in overeenstemming met lokale regelgeving
Garantie	12 jaar standaard (verlengbaar)
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Controleer elke 6 maanden de ventilatieroosters.
Reserveonderdelen en repareerbaarheid	Neem contact op met de technische ondersteuning van SolarEdge voor reserveonderdelen en reparaties.

Veelgestelde vragen - SE66.6KRW00IBNM4 SolarEdge

Hoe installeer ik de SolarEdge SE66.6K omvormer?

Volg de meegeleverde snelle installatiegids. Zorg dat u de veiligheidsafstanden respecteert: 1 meter vrije ruimte voor de omvormer, 10 cm aan de zijkanten en 40 cm erboven. Bevestig de omvormer aan een stevige muur met behulp van de boormal. Sluit de DC-kabels van de optimizers aan, daarna de AC-kabel. Zet de DC-schakelaar op AAN en gebruik de SolarEdge SetApp voor inbedrijfstelling.

Hoe sluit ik de optimizers aan?

De optimizers worden in serie aangesloten op een PV-string. Elke optimizer wordt met M6-schroeven (aanhaalmoment 9,5 N·m) aan het paneelframe bevestigd. Sluit de ingang van de optimizer aan op het paneel en de uitgang op de string. Controleer de polariteit. Voor dubbelingangsoptimizers (P800p) kunt u twee panelen parallel aansluiten.

Hoe voer ik de inbedrijfstelling van de omvormer uit?

Download de SolarEdge SetApp op uw smartphone. Zet de DC-schakelaar op AAN en maak via Bluetooth verbinding met de omvormer. Volg de stappen in de app: selecteer het land en de taal, koppel de optimizers, configureer de communicatie (Ethernet, Wi-Fi of RS485), stel vermogenslimieten en netbeveiligingsparameters in.

Wat te doen als de omvormer een foutmelding geeft?

De led-indicatoren geven de status aan: groen (productie), blauw (communicatie), rood (fout). Raadpleeg de handleiding om de foutcode te identificeren. Veelvoorkomende oorzaken zijn een te hoge stringspanning, een isolatiefout of oververhitting. Controleer de aansluitingen, ventilatie en de staat van de kabels. Neem indien nodig contact op met de technische ondersteuning.

Hoe configureer ik Wi-Fi- of Ethernet-communicatie?

Voor Ethernet sluit u een RJ45-kabel aan op de COMM 1-poort van de omvormer. Voor Wi-Fi sluit u de optionele Wi-Fi-adapter aan en volgt u de procedure in SetApp. Selecteer het netwerk en voer het wachtwoord in. De omvormer moet worden geregistreerd op het SolarEdge-bewakingsplatform voor bewaking op afstand.

Welke kabeldiameters worden geaccepteerd voor de AC-aansluiting?

De AC-aansluiting accepteert kabels tot 120 mm² (koper) of 70 mm² (aluminium). Gebruik bimetalen kabelschoenen voor aluminium en vertinde koperen kabelschoenen voor koper. Het aanhaalmoment is 15 N·m voor de AC-klemmenstrook. Houd u aan de kleuren: bruin (L1), zwart (L2), grijs (L3), blauw (N), geel/groen (PE).

Kan de omvormer buiten worden geïnstalleerd?

Ja, de omvormer is geclassificeerd als IP65 en kan buiten worden geïnstalleerd. Houd een minimale vrije ruimte van 1 meter voor de omvormer aan voor onderhoud. Installeer hem buiten indien mogelijk in de schaduw en houd een afstand van 20 cm achter de omvormer aan als de gemiddelde jaartemperatuur hoger is dan 25°C.

Hoe reinig ik de omvormer?

Gebruik een droge, zachte doek om de behuizing af te vegen. Gebruik nooit water, schurende middelen of oplosmiddelen. Controleer regelmatig de ventilatieroosters om stofophoping te voorkomen. Indien nodig stofzuigen met een stofzuiger op lage stand.

Wat is de typische levensduur van de omvormer?

De SolarEdge-omvormer heeft een geschatte levensduur van meer dan 20 jaar. De standaardgarantie is 12 jaar, met de mogelijkheid om deze te verlengen tot 20 of 25 jaar. Componenten zoals ventilatoren kunnen na 10-15 jaar vervanging nodig hebben.

Waar vind ik de after-sales service en reserveonderdelen?

Neem contact op met de technische ondersteuning van SolarEdge via hun website: https://www.solaredge.com/service/support. Voor reserveonderdelen kunt u terecht bij uw erkende installateur of officiële distributeur. Gebruik alleen originele SolarEdge-onderdelen om de veiligheid en prestaties te garanderen.

GEBRUIKSAANWIJZING SE66.6KRW00IBNM4 SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN: SExxK-xxxxlxxxx

Voor Europa, APAC en Zuid-Afrika Versie 1.3

Legenda

OPMERKING

Dit symbool staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voorbij aan een dergelijke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voorbij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbool staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vijf minuten

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vijf minuten (Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installatie en onderhoud. Gebruik van deze apparatuur op een wijze die niet in dit document door SolarEdge wordt gespecificeerd, kan afbreuk doen aan de bescherming die door deze apparatuur wordt geboden.

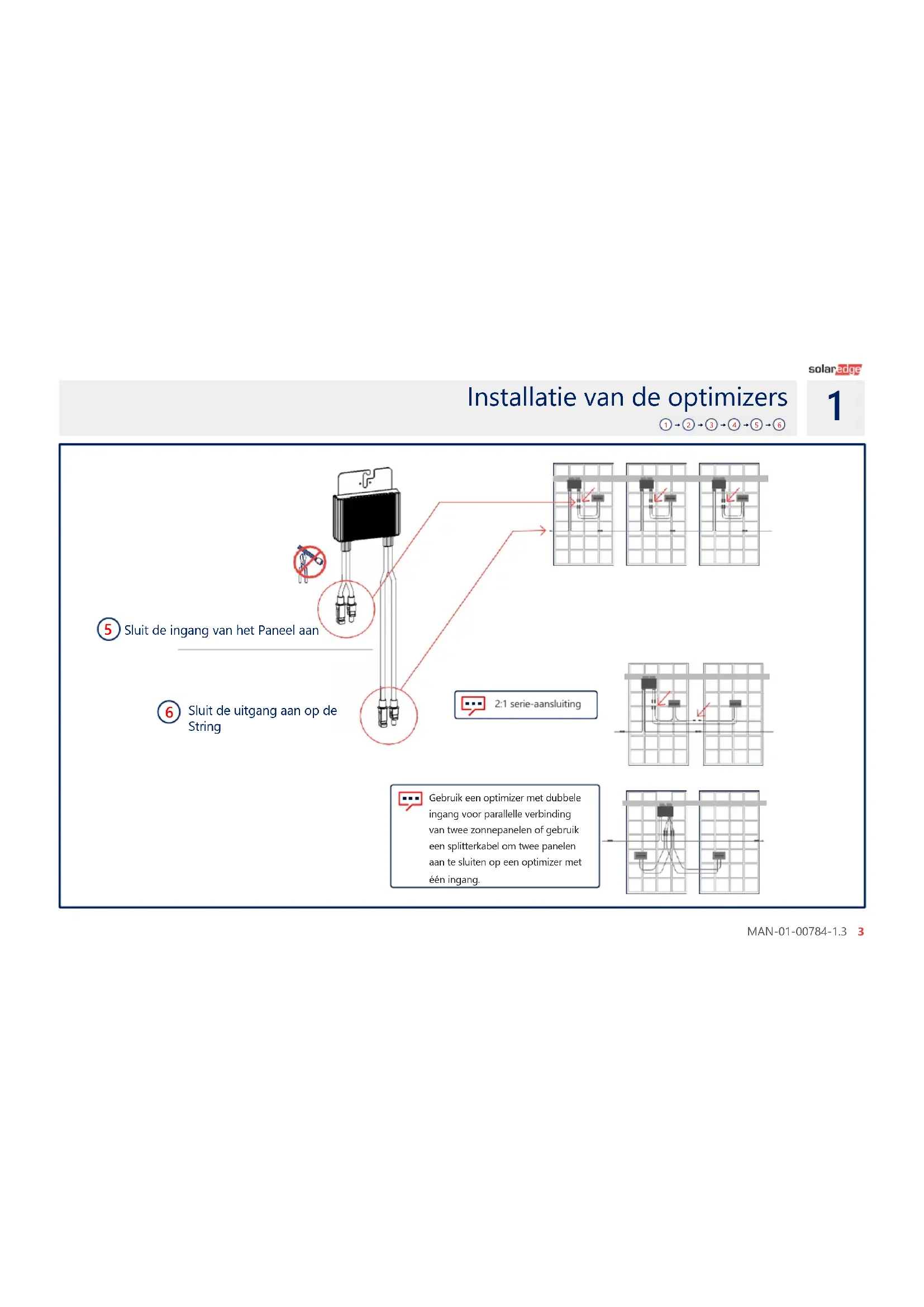

Installatie van de optimizers

1→2→3→4→5→6

solaredge

1

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

Installatie van de optimizers

3

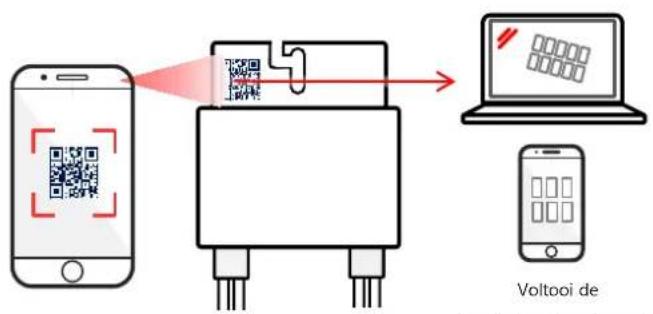

Scan de QR-code met de Mapper

Voltooi de installatieregistratie en de fysieke lay-out in het monitoringplatform

4

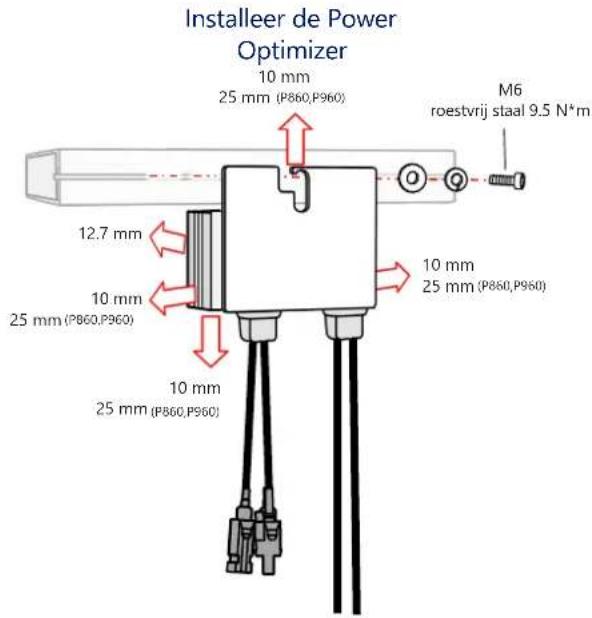

Installeer de Power Optimizer 10 mm 25 mm (P860,P960) M6 roestvrij staal 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installatie van de optimizers

1→2→3→4→5→6

solaredge

solar edge

2

De PV-opstelling aansluiten

Controleer de polariteit van de opstelling. Controleer 1±0,1V per optimizer Voorbeeld: 8 optimizers = ~8V

Handhaven vrije ruimte

solaredge

Vrije ruimte binnenshuis Vrije ruimte buitenshuis 10 cm 40 cm 15 cm 5 cm 20cm wanneer de gemiddelde jaarlijks maximumtemperatuur gelijk aan of hoger dan 25°C WAARSCHUWING! De ruimte vóór de omvormer moet ten minste één meter vrij worden gehouden LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd Horizontale installatie Meer dan 10° aanhouden 100.8 cm 40 cm 116.8 cm 40 cm Op metalen achterwand Op gaashekwug tegen rug

solaredge

4

Markeren & boren van gaten

Boor gaten 5 Ø 9mm 15.5 cm 9.3 cm Plaats het meegeleverde sjabloon horizontaal waterpas 15.5 cm 9.3 cm 2 Markeer gaten Voorkom wankele installatie door ondersteuning aan de achterkant toe te voegen 3 Plaats het meegeleverde sjabloon verticaal waterpas 4 18.7 cm 16.6 cm Optionele unit - afhankelijk van het model Markeer gaten LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

De units monteren

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Voor linkse of rechtse units, gebruik alleen de buitenste schroef 4 N*m 3 4 N*m ↓32KG

solaredge

6

Sluit de kabels aan conform de labels 1 2 3 LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

Kappen verwijderen

solaredge

7

solaredge

8

PV-strings verbinden

Synergie Units Links Midden Rechts Houd ongebruikte connectoren afgedekt. Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

PV-strings aansluiten via één DC-ingang

solaredge

8

LET OPI

• Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Max breedte 25mm Ø6 mm Max dikte 6mm Krimpkous isolatie Max 50 mm² 12 - 20 mm

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereffening) van zonnepaneelframes en montagemateriaal van de PV-opstelling is aanvaardbaar

Synergie Units Links Midden Rechts

Links Midden Rechts DC+ DC- Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt. Combiner Box

solar edge

9

AC en beschermende aarde aansluiten (PE)

De omvormer ondersteunt ofwel een 4-draads- + PE of een 3-draads- + PE Overstroombeveiliging voor de AC-uitgang moet door anderen worden geleverd, zie handleiding voor richtlijnen 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Bruin Zwart Grijs Blauw SIuit eerst de aarding aan OF Max breedte 33mm Ø 10 mm Max dikte 7mm Krimpkous isolatie Max: 120 mm² LET OP! • Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen • Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen Alleen ééngats compressie-kabelschoen van standaard doorsnede, 600V Aardkabel 15 N*m Max 70 mm² 10 -11 mm 12 N*m Geel/Groen AC 9 N*m Optionele PE kabel 30 - 50 mm Bij gebruik van gevlochten draad is het gebruik van een adereindhuls ter beoordeling van de installateur. Aarding Behuizing Geel/Groen

LAN-communicatie

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-verbinding van meerdere omvormers

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, 3-aderige afgeschermde getwiste kabel (0,2 - 1 mm2) 5 3 G A+ B- G A+ B- 4

Wi-Fi Communicatie aansluiten (optioneel)

solaredge

12

GSM-communicatie aansluiten (optioneel)

⑤ ↓ ② 3 5.5 N*m ① ④

Kappen monteren

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

Pre-inbedrijfstelling wanneer AC-voeding niet is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

Powerbank: 60W uitgangspoort , USB-C Power Delivery (PD): 20V 3A (niet meegeleverd) Afdekkap connector indien niet in gebruik Start

1meter, male naar male, USB-C (niet meegeleverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

solaredge

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar edge

17

De Leider-omvormer in bedrijf stellen

1
2
3

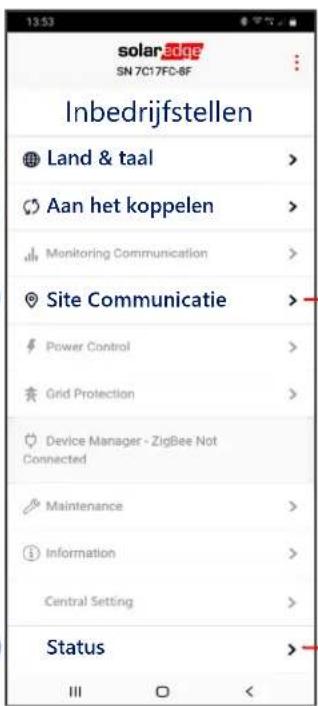

solaredge SN 7C17FD-8F Inbedrijfstellen Land & taal > Aan het koppelen > Monitoring Communication > Site Communicatie > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protocol → SolarEdge → SolarEdge Leider RS485-1 → Volger detecteren

Installatie Production 1.00 MW Limit 1.00 MW Inverters 10/10 Omvormer Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED-indicaties

solaredge

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energie

AC is aangesloten, maar het systeem produceert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Support Contact Informatie

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehouden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehouden. Maart 2021.

solaredge
