Typ výrobku	Třífázový střídač s technologií Synergy
Značka	SolarEdge
Model	SE66.6KRW00IBNM4
Jmenovitý výkon	66,6 kW
Rozměry (D x V x Š)	1008 x 1168 x 400 mm (odhad dle průvodce)
Celková hmotnost	Přibližně 68 kg (18 kg levá/pravá jednotka + 32 kg středová jednotka)
Vstupní DC napětí	Až 900 V (podle konfigurace)
Výstupní AC napětí	400 V třífázové (typické v Evropě)
Výstupní frekvence	50/60 Hz
Počet DC vstupů	Až 3 stringy na jednotku Synergy (max 9 stringů celkem)
Ochrana	Nadproudová, přepěťová, izolační chyba, přehřátí
Komunikace	Ethernet, RS485, Wi-Fi (volitelné), mobilní modem (volitelné)
Kompatibilní s	Solární optimalizátory SolarEdge
Použití	Rezidenční a komerční fotovoltaické instalace
Provozní teplota	-25°C až +60°C (snížení výkonu nad 45°C)
Stupeň krytí	IP65 (pro venkovní použití)
Normy	CE, VDE, IEC 62109, v souladu s místními předpisy
Záruka	12 let standardní (prodloužitelná)
Údržba a čištění	Čistěte suchým a měkkým hadříkem. Každých 6 měsíců kontrolujte ventilační mřížky.
Náhradní díly a opravitelnost	Kontaktujte technickou podporu SolarEdge pro náhradní díly a opravy.

Často kladené otázky - SE66.6KRW00IBNM4 SolarEdge

Jak nainstalovat střídač SolarEdge SE66.6K?

Postupujte podle dodaného rychlého instalačního průvodce. Dbejte na dodržení bezpečnostních vzdáleností: 1 metr volného prostoru před střídačem, 10 cm po stranách a 40 cm nad ním. Upevněte střídač na pevnou zeď pomocí vrtací šablony. Připojte DC kabely optimalizátorů, poté AC kabel. Přepněte DC spínač do polohy ON a pomocí aplikace SolarEdge SetApp proveďte uvedení do provozu.

Jak připojit optimalizátory výkonu?

Optimalizátory se připojují sériově do FV stringu. Každý optimalizátor je připevněn k rámu panelu pomocí šroubů M6 (utahovací moment 9,5 N·m). Připojte vstup optimalizátoru k panelu a výstup ke stringu. Zkontrolujte polaritu. U duálních vstupních optimalizátorů (P800p) můžete zapojit dva panely paralelně.

Jak provést uvedení střídače do provozu?

Stáhněte si aplikaci SolarEdge SetApp do svého chytrého telefonu. Přepněte DC spínač do polohy ON, poté se připojte ke střídači přes Bluetooth. Postupujte podle kroků aplikace: vyberte zemi a jazyk, spárujte optimalizátory, nakonfigurujte komunikaci (Ethernet, Wi-Fi nebo RS485), nastavte limity výkonu a parametry ochrany sítě.

Co dělat, když střídač zobrazí chybu?

Kontrolky indikují stav: zelená (výroba), modrá (komunikace), červená (chyba). Podívejte se do manuálu pro identifikaci chybového kódu. Běžné příčiny zahrnují příliš vysoké napětí stringu, izolační chybu nebo přehřátí. Zkontrolujte spoje, ventilaci a stav kabelů. V případě potřeby kontaktujte technickou podporu.

Jak nakonfigurovat komunikaci Wi-Fi nebo Ethernet?

Pro Ethernet připojte kabel RJ45 do portu COMM 1 střídače. Pro Wi-Fi zapojte volitelný Wi-Fi adaptér a postupujte podle návodu v SetApp. Vyberte síť a zadejte heslo. Střídač musí být zaregistrován na monitorovací platformě SolarEdge pro vzdálené sledování.

Jaké průměry kabelů jsou akceptovány pro AC připojení?

AC připojení akceptuje kabely do 120 mm² (měď) nebo 70 mm² (hliník). Použijte bimetalové očnice pro hliník a pocínované měděné očnice pro měď. Utahovací moment pro AC svorkovnici je 15 N·m. Dodržujte barvy: hnědá (L1), černá (L2), šedá (L3), modrá (N), žlutozelená (PE).

Je možné střídač instalovat venku?

Ano, střídač má krytí IP65 a lze jej instalovat venku. Dodržujte minimální volný prostor 1 metr před střídačem pro údržbu. Při venkovní instalaci jej umístěte pokud možno do stínu a udržujte vzdálenost 20 cm za střídačem, pokud průměrná roční teplota přesahuje 25°C.

Jak čistit střídač?

K otírání skříně použijte suchý a měkký hadřík. Nikdy nepoužívejte vodu, abrazivní prostředky ani rozpouštědla. Pravidelně kontrolujte ventilační mřížky, aby nedocházelo k hromadění prachu. V případě potřeby je odstraňte vysavačem s nízkým výkonem.

Jaká je typická životnost střídače?

Střídač SolarEdge má odhadovanou životnost více než 20 let. Standardní záruka je 12 let s možností prodloužení na 20 nebo 25 let. Součásti jako ventilátory mohou vyžadovat výměnu po 10-15 letech.

Kde najdu poprodejní servis a náhradní díly?

Kontaktujte technickou podporu SolarEdge prostřednictvím jejich webu: https://www.solaredge.com/service/support. Pro náhradní díly se obraťte na svého autorizovaného instalatéra nebo oficiálního distributora. Používejte pouze originální díly SolarEdge, aby byla zajištěna bezpečnost a výkon.

NÁVOD K OBSLUZE SE66.6KRW00IBNM4 SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

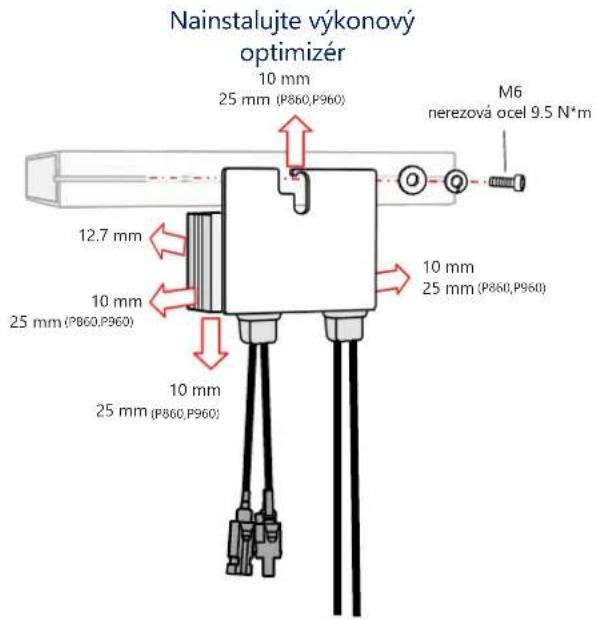

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

[NO TEXT]

[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

3

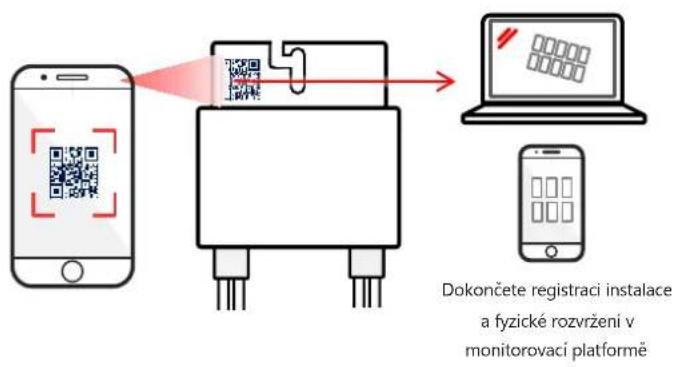

Naskenujte QR kód pomocí Mapperu.

4

Instalace výkonových optimizérů

solar edge

2

Připojení FV pole

Zachování vzdálenosti

solaredge

3

solaredge

4

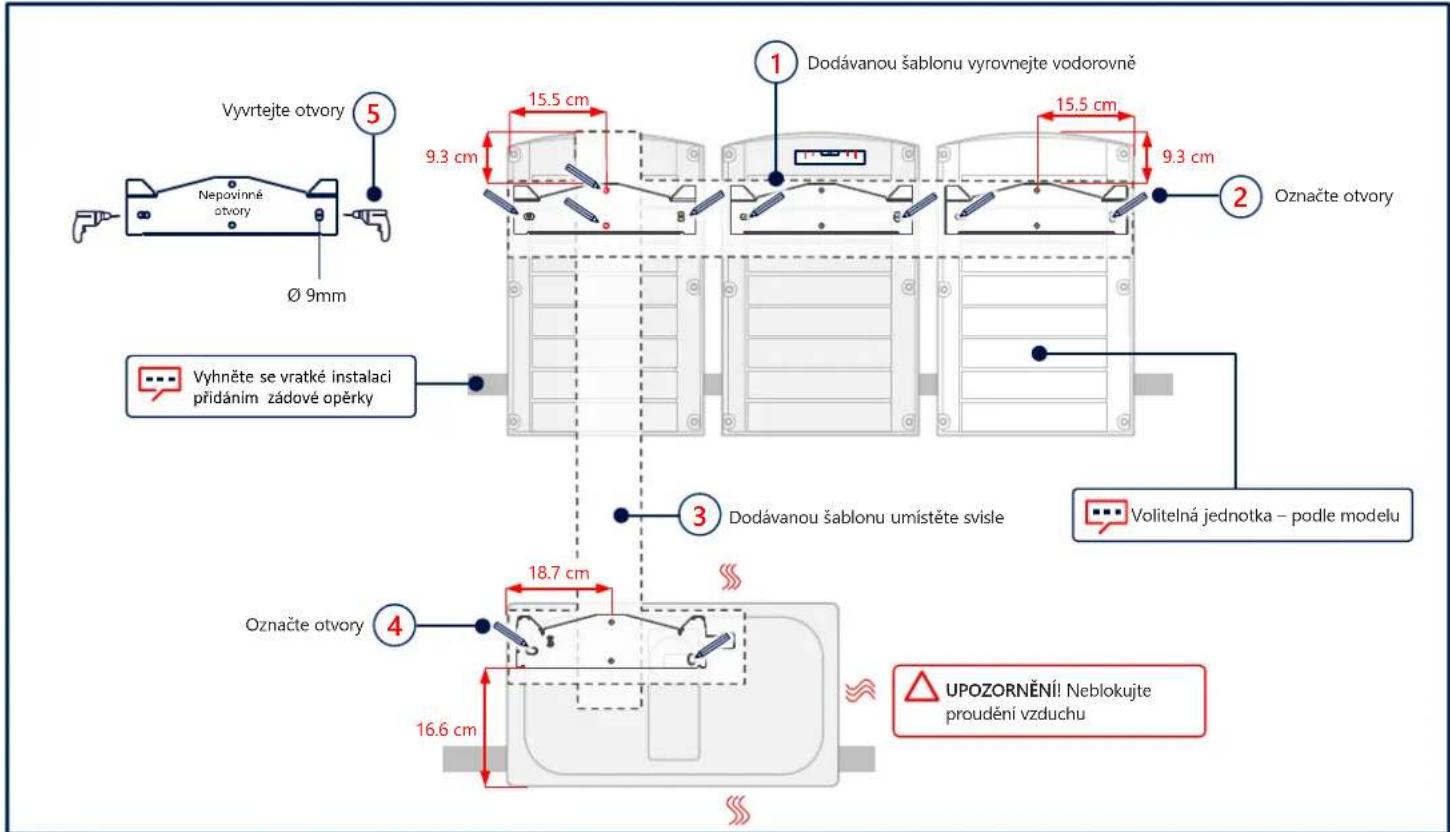

Značky a vrtání otvorů

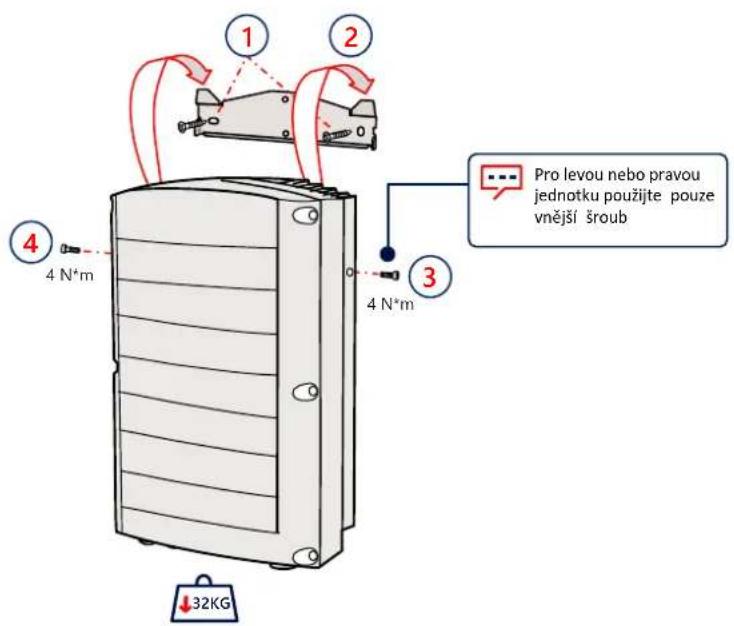

Montáž jednotek

solaredge

5

solaredge

6

Připojení propojovacích kabelů

Odstranění krytů

solaredge

7

solaredge

8

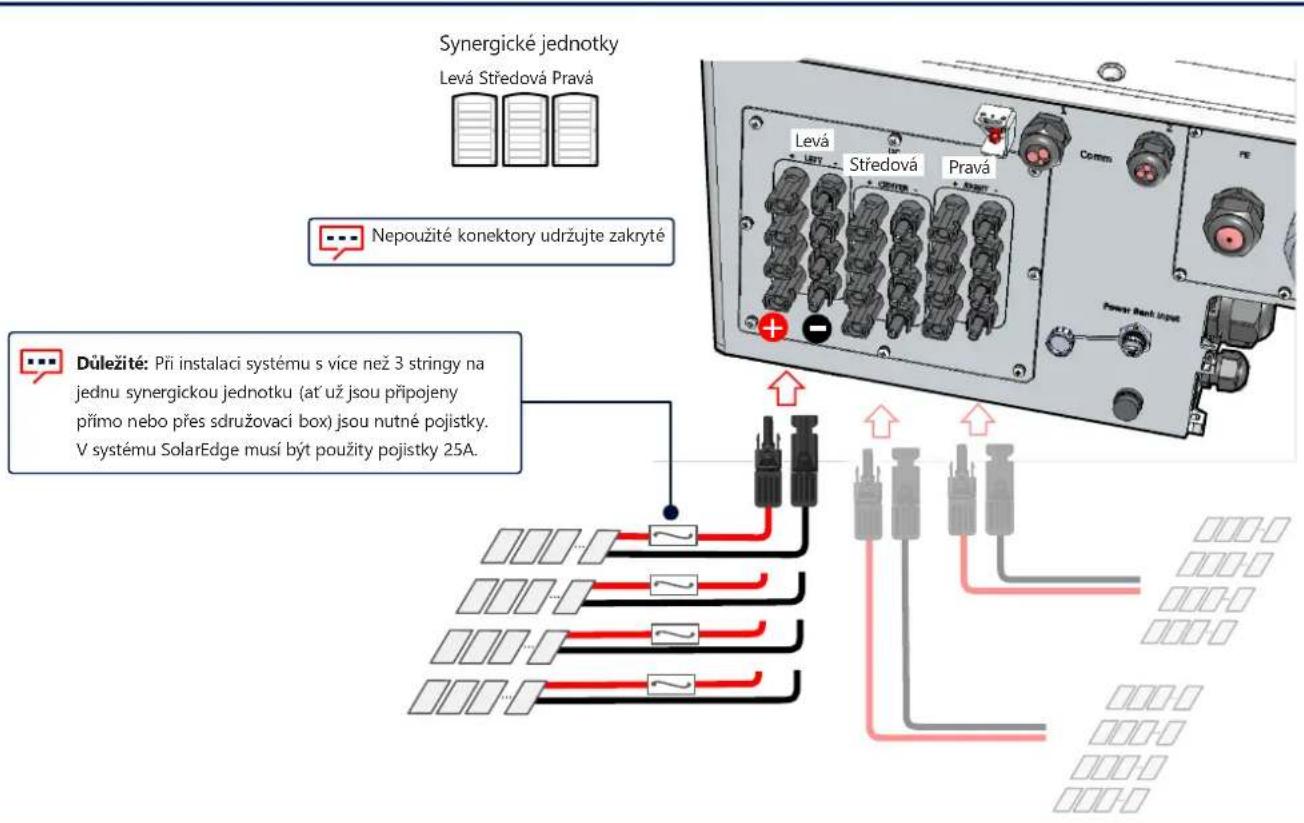

Připojení FV stringů

Připojení FV stringů jedním DC vstupem

solaredge

8

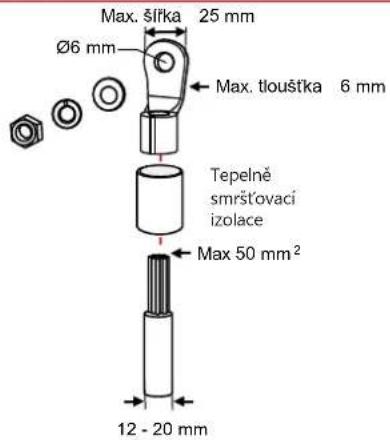

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

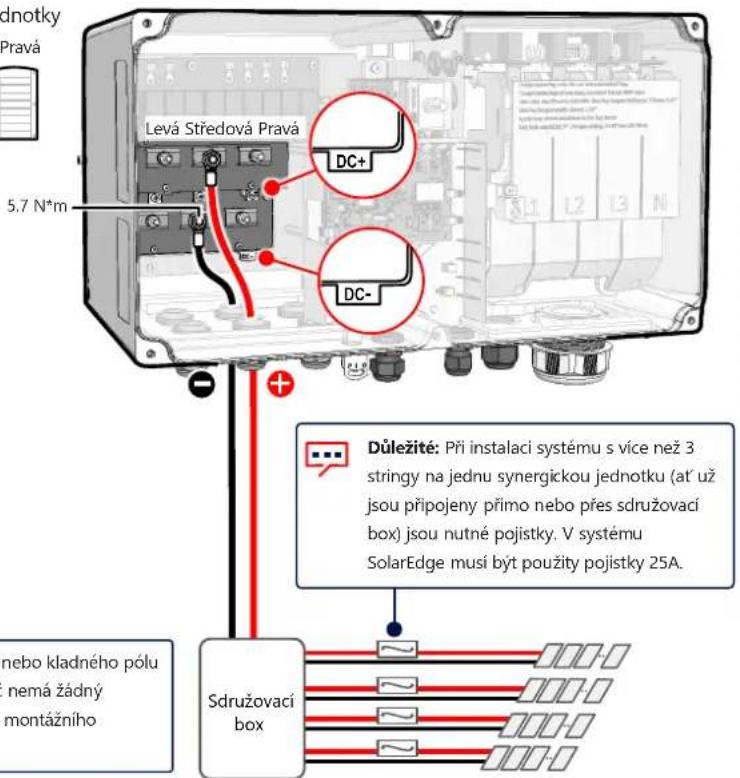

Synergické jednotky

Levá Středová Pravá

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

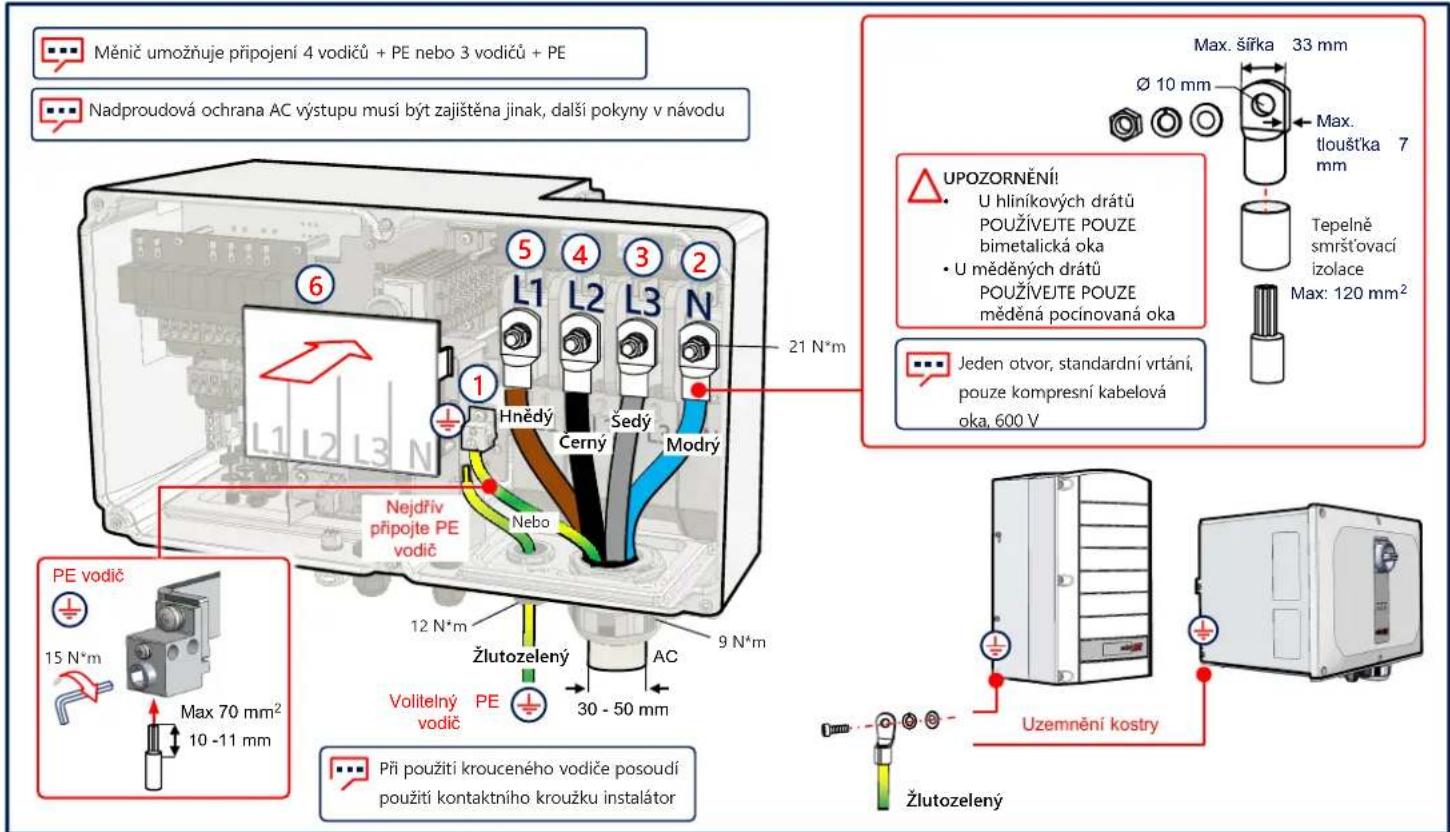

Připojení AC a ochranného uzemnění (PE)

LAN komunikace

solar edge

10

solaredge

11

RS485 připojení několika měničů

Připojení Wi-Fi komunikace (volitelné)

solar edge

12

Připojení k mobilní síti (volitelné)

Montáž krytů

solaredge

14

solaredge

15

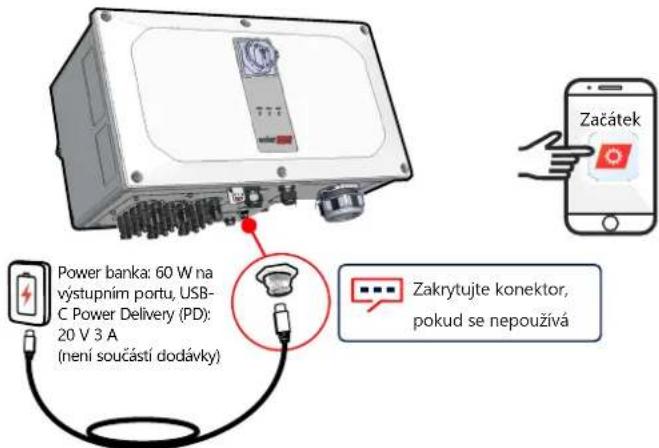

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

1

Stáhněte si SolarEdge SetApp

2

Zapněte napájení

3

Spust'te SetApp a řid'te se pokyny

GET IT ON Google Play

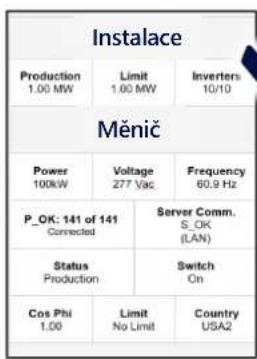

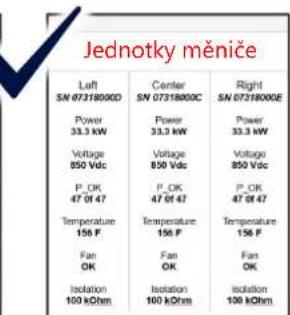

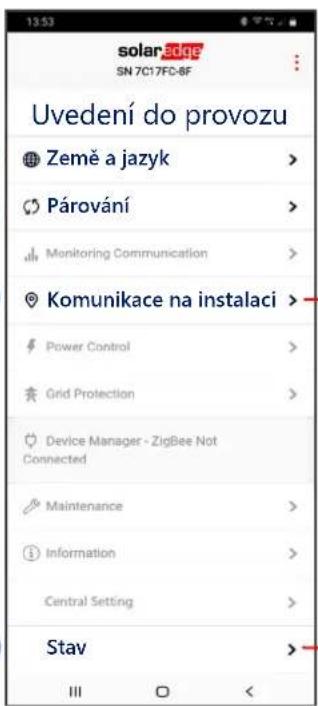

Uvedení primárního měniče do provozu

1
2
3

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

4

Indikace LED kontrolkami

solaredge

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
