SE82.8KRW00IBNQ4DG - Solární panel SolarEdge - Bezplatný návod k obsluze

Typ produktu	Třífázový měnič s technologií Synergy
Značka	SolarEdge
Model	SE82.8KRW00IBNQ4DG
Rozměry (D x V x H)	100,8 x 116,8 x 40 cm
Hmotnost	Přibližně 18 kg (levá/pravá jednotka) nebo 32 kg (centrální jednotka)
Vstupní DC napětí	Až 850 Vdc
Jmenovitý AC výkon	82,8 kW
AC napájení	Třífázové 400 V, 4 vodiče + zem nebo 3 vodiče + zem, 50/60 Hz
Hlavní funkce	DC/AC konverze, MPPT sledování, komunikace s optimalizátory, monitorování přes platformu SolarEdge
Údržba a čištění	Dodržujte bezpečnostní pokyny, neblokujte proudění vzduchu, vnější povrch čistěte suchým hadříkem
Bezpečnost	Povinné uzemnění, DC a AC vypínače, po vypnutí počkejte 5 minut
Náhradní díly a opravitelnost	Pro díly a opravy kontaktujte technickou podporu SolarEdge
Obecné informace	Instalace odborníkem, použití aplikace SolarEdge SetApp pro uvedení do provozu

Často kladené otázky - SE82.8KRW00IBNQ4DG SolarEdge

Jaké nástroje jsou potřebné pro instalaci měniče SolarEdge SE82.8KRW00IBNQ4DG?

Budete potřebovat vrtačku, šrouby M6, momentový klíč, bimetalové koncovky (pro hliník) nebo pocínovanou měď a multimetr. Další podrobnosti najdete v instalační příručce.

Jaká je minimální vzdálenost, kterou je třeba dodržet kolem měniče, aby nedošlo k přehřátí?

Je vyžadován volný prostor alespoň 10 cm vpředu, 40 cm nad a 5 cm pod. Venku ponechte 1 metr před měničem. Neblokujte proudění vzduchu.

Jak připojit řetězce solárních panelů k měniči?

Zapojte výkonové optimalizátory do série a poté připojte řetězec k DC vstupům jednotky Synergy. Dodržujte polaritu a zkontrolujte napětí (přibližně 1 V na optimalizátor). Pokud máte více než 3 řetězce na jednotku, použijte pojistky 25 A.

Jak uvést měnič do provozu poprvé?

Stáhněte si aplikaci SolarEdge SetApp do svého chytrého telefonu. Přepněte DC vypínač do polohy ON, připojte baterii (volitelně) nebo USB-C napájení a postupujte podle pokynů aplikace pro nastavení země, jazyka a komunikace.

Co dělat, když svítí červená kontrolka?

Červená kontrolka signalizuje systémovou chybu. Pro identifikaci problému použijte aplikaci SetApp nebo monitorovací platformu. Zkontrolujte připojení, pojistky a v případě potřeby kontaktujte technickou podporu.

Je možné použít hliníkové kabely pro AC připojení?

Ano, ale pouze s bimetalovými koncovkami. Pro měděné kabely použijte pocínované měděné koncovky. Dodržujte uvedené utahovací momenty (21 N*m pro AC hřeben).

Jak nakonfigurovat komunikaci RS485 mezi více měniči?

Použijte stíněný kroucený pár kabel CAT6 (0,2-1 mm²). Připojte vodiče G, A+, B- ke svorkovnici COMM 2. Přepněte přepínač SW1 na Master pro hlavní měnič a na Slave pro ostatní.

Musí být měnič uzemněn?

Ano, uzemnění je povinné pro ochranu. Připojte zemnící vodič (žlutozelený) k určenému bodu. Funkční elektrické uzemnění DC pólu je zakázáno, protože měnič je bez transformátoru.

Jaký je doporučený postup údržby?

Pravidelně kontrolujte připojení, čistěte vnější povrch měniče suchým hadříkem, kontrolujte stavové kontrolky. Veškeré zásahy musí provádět kvalifikovaný technik po odpojení AC i DC napájení.

Kde najít sériové číslo měniče?

Sériové číslo (SN) je vytištěno na štítku na skříni měniče, obvykle poblíž svorkovnice. Po uvedení do provozu je také zobrazeno v aplikaci SetApp.

NÁVOD K OBSLUZE SE82.8KRW00IBNQ4DG SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

Stáhnout

[NO TEXT]

[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

①→②→③→④→⑤→⑥

3

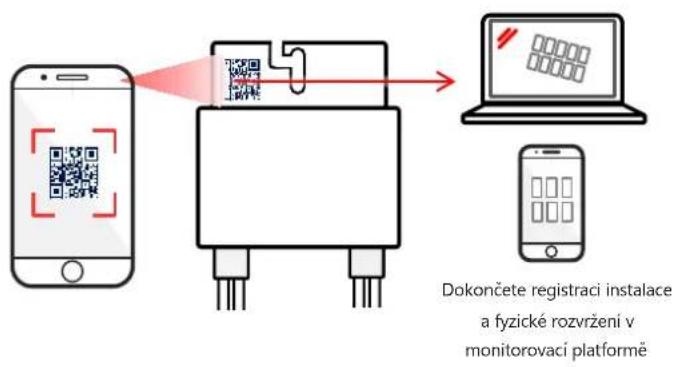

Naskenujte QR kód pomocí Mapperu.

4

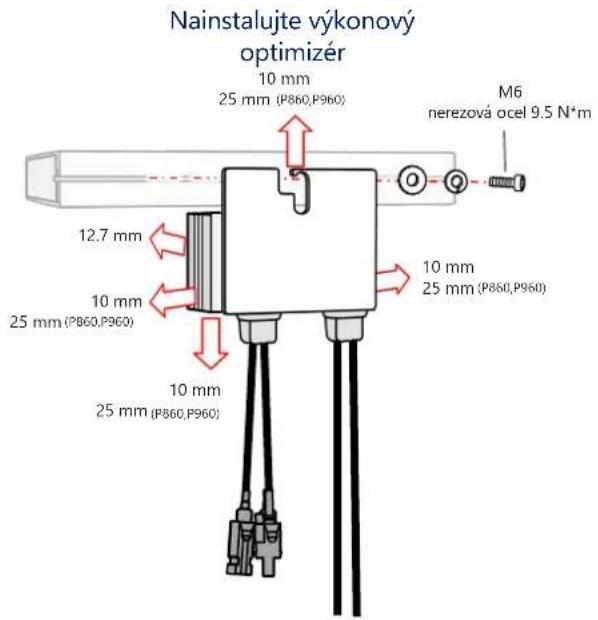

Nainstalujte výkonový optimizér 10 mm 25 mm (P860,P960) M6 nerezová ocel 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalace výkonových optimizérů

5 Připojte vstup z panelu 6 Připojte výstup do stringu Séniové připojení 2:1 K paralelnímu připojení dvou FV panelů použijte optimizér se dvěma vstupy (P800p) nebo odbočným kabelem připojte dva FV panely k optimizéru s jedním vstupem.

solar edge

2

Připojení FV pole

Zkontrolujte polaritu pole. Ověřte 1±0,1 V na optimizér Příklad: 8 optimizéry = ~8 V

Zachování vzdálenosti

solaredge

3

Volný prostor uvnitř 20 cm, pokud průměr nejvyšších ročních teplot dosahuje 25 °C nebo více Volný prostor venku 10 cm 40 cm 15 cm 5 cm Horizontalní instalace Je nutné zachovat minimálné 10° VAROVÁNÍ!! Před měničem je nutné zachovat alespoň jeden metr volného prostoru UPOZORNĚNÍ! Neblokujte proudění vzduchu 100.8 cm 40 cm 116.8 cm 40 cm Na plotu z pletiva 30 cm Na kovovém podkladu Zády k sobě 20 cm

solaredge

4

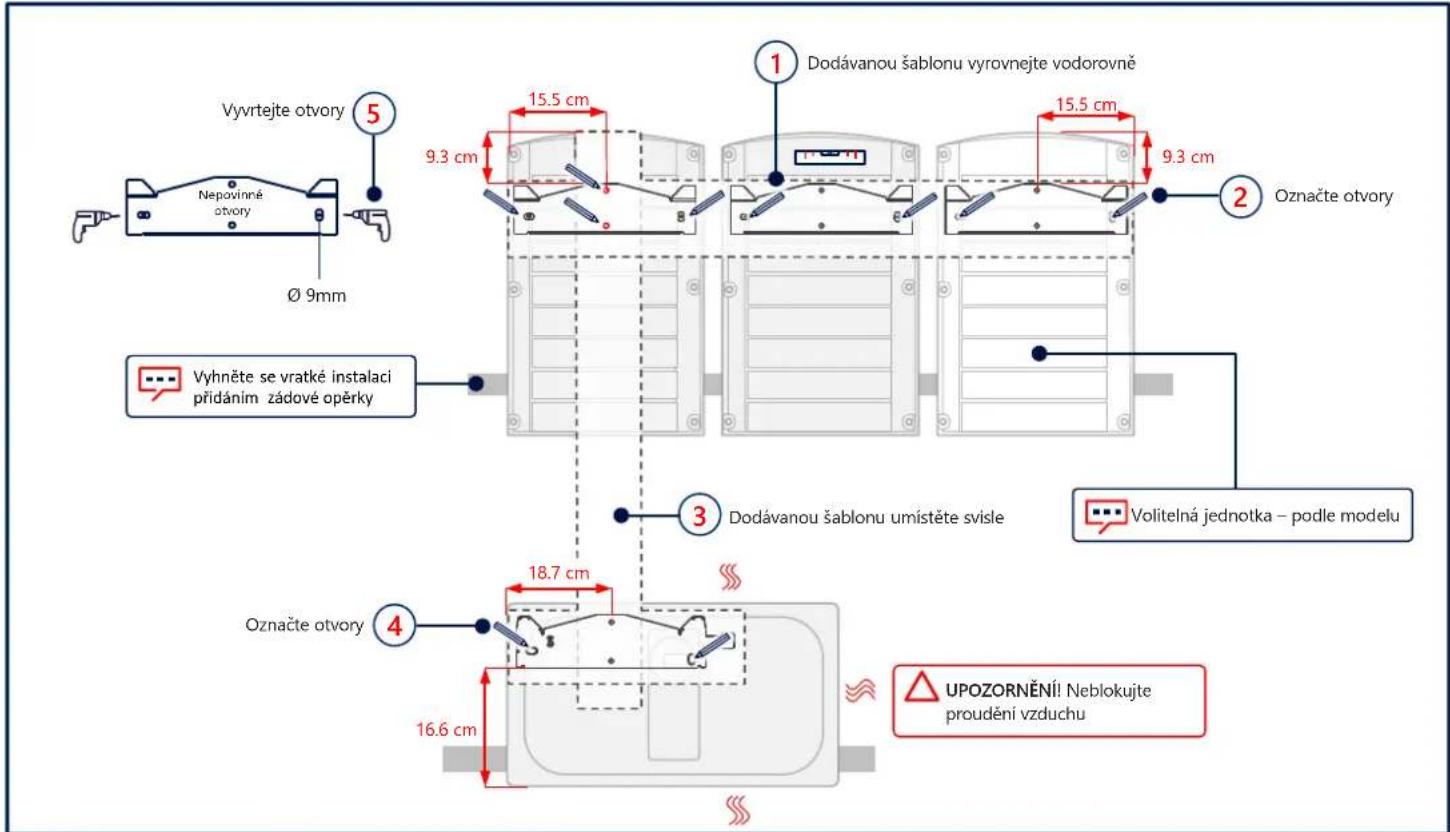

Značky a vrtání otvorů

Vyvrtejte otvory 5 Nepovinné otvory Ø 9mm 15.5 cm 9.3 cm Dodávanou šablonu vyrovnejte vodorovně 15.5 cm 9.3 cm Označte otvory Vyhněte se vratké instalaci přidáním zádové opěrky 3 Dodávanou šablonu umístěte svisle Volitelná jednotka – podle modelu Označte otvory 4 18.7 cm 16.6 cm UPOZORNĚNÍ! Neblokujte proudění vzduchu

Montáž jednotek

1 2 3 1 2 4 N*m

Pro levou nebo pravou jednotku použijte pouze vnější šroub

4 4 N*m

4 4 N*m

4 N*m 3

18KG

32KG

solaredge

6

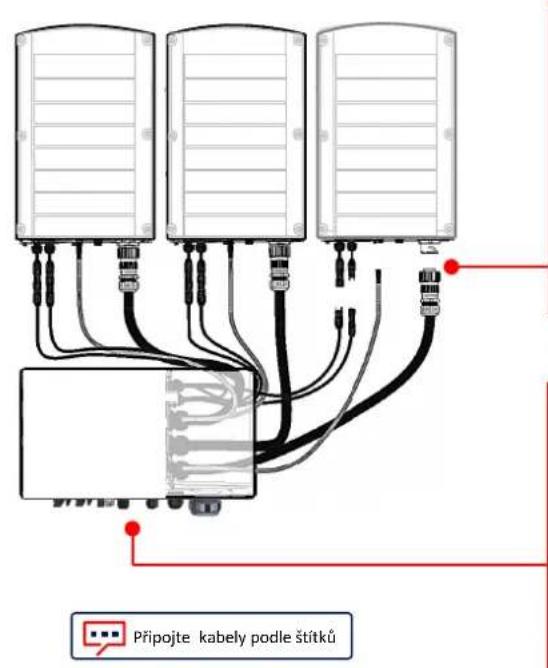

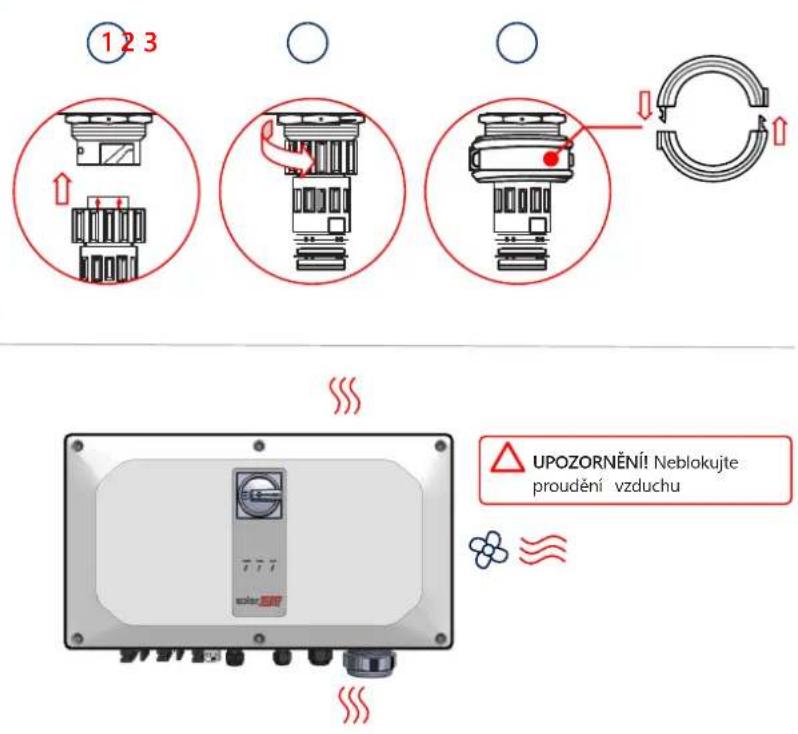

Připojení propojovacích kabelů

Připojte kabely podle štítků

1 2 3 UPOZORNĚNÍ! Neblokujte proudění vzduchu

Odstranění krytů

solaredge

7

solaredge

8

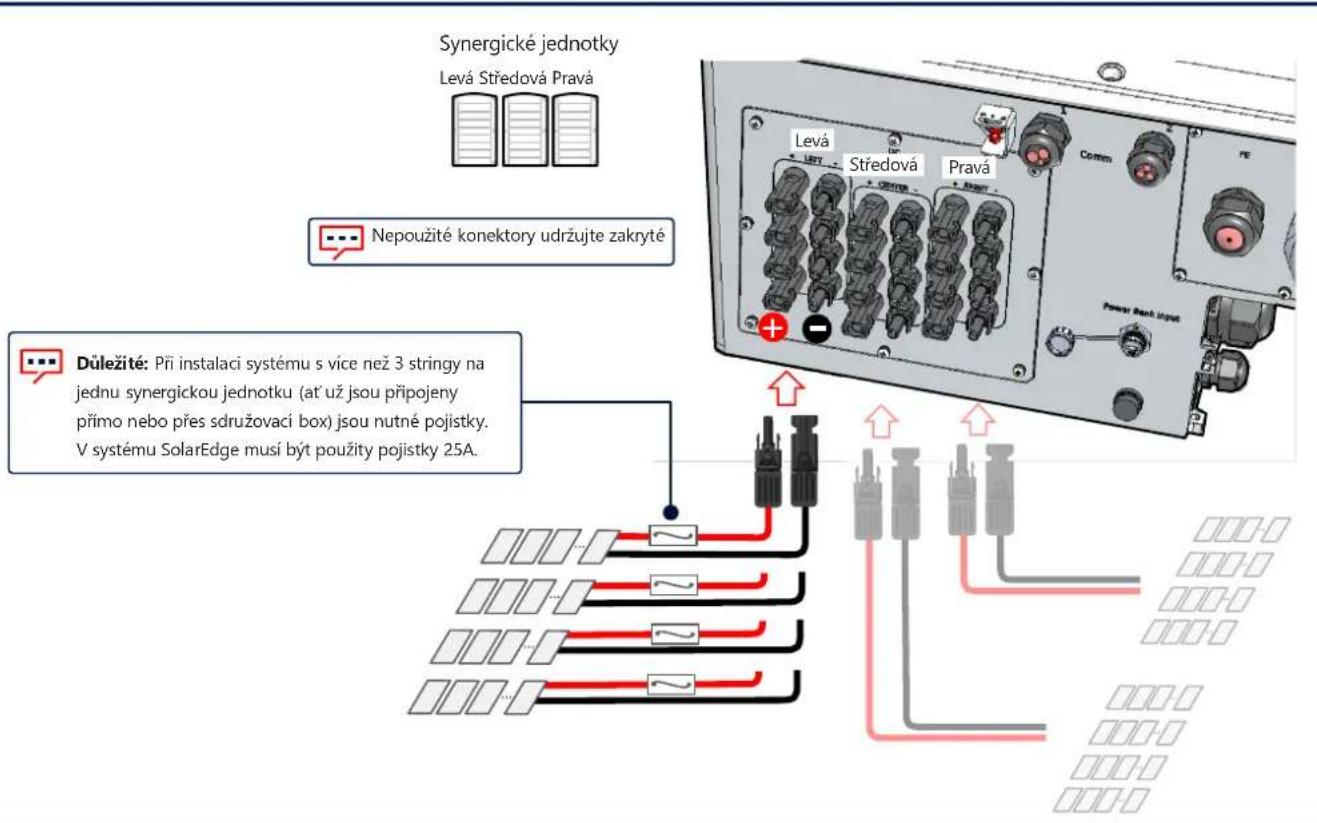

Připojení FV stringů

Synergické jednotky Levá Středová Pravá Nepoužité konektory udržujte zakrytě Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at’už jsou připojeny přímo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A.

Připojení FV stringů jedním DC vstupem

solaredge

8

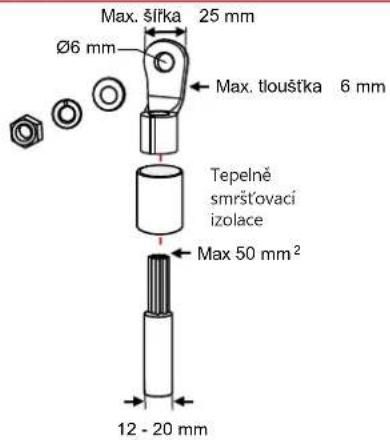

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

Max. šířka 25 mm Ø6 mm Max. tlouštka 6 mm Tepelné smršťovací izolace Max 50 mm² 12 - 20 mm

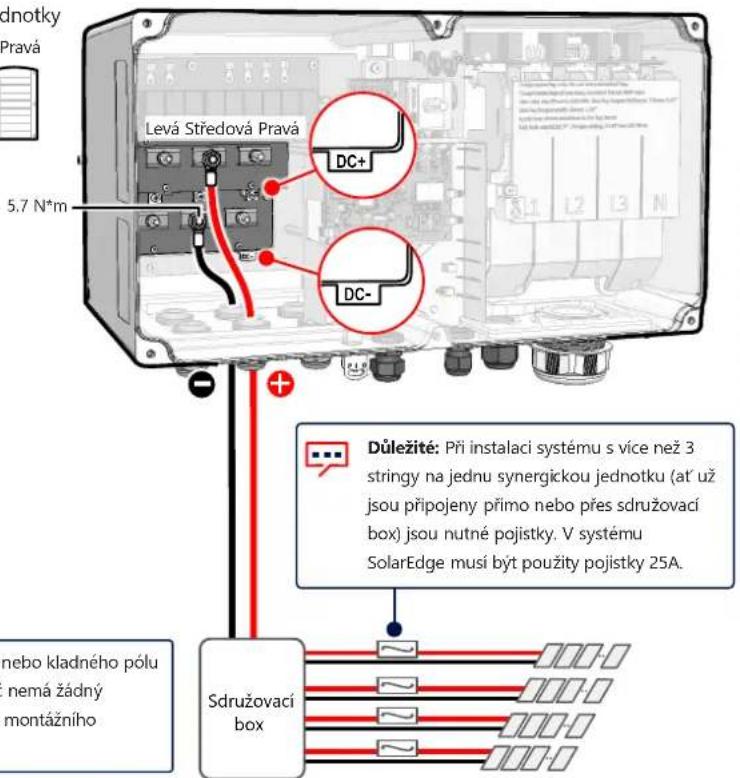

Synergické jednotky

Levá Středová Pravá

Dnotky Pravá 5.7 N*m Levá Středová Pravá DC+ DC- Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přimo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A. Sdružovací box

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

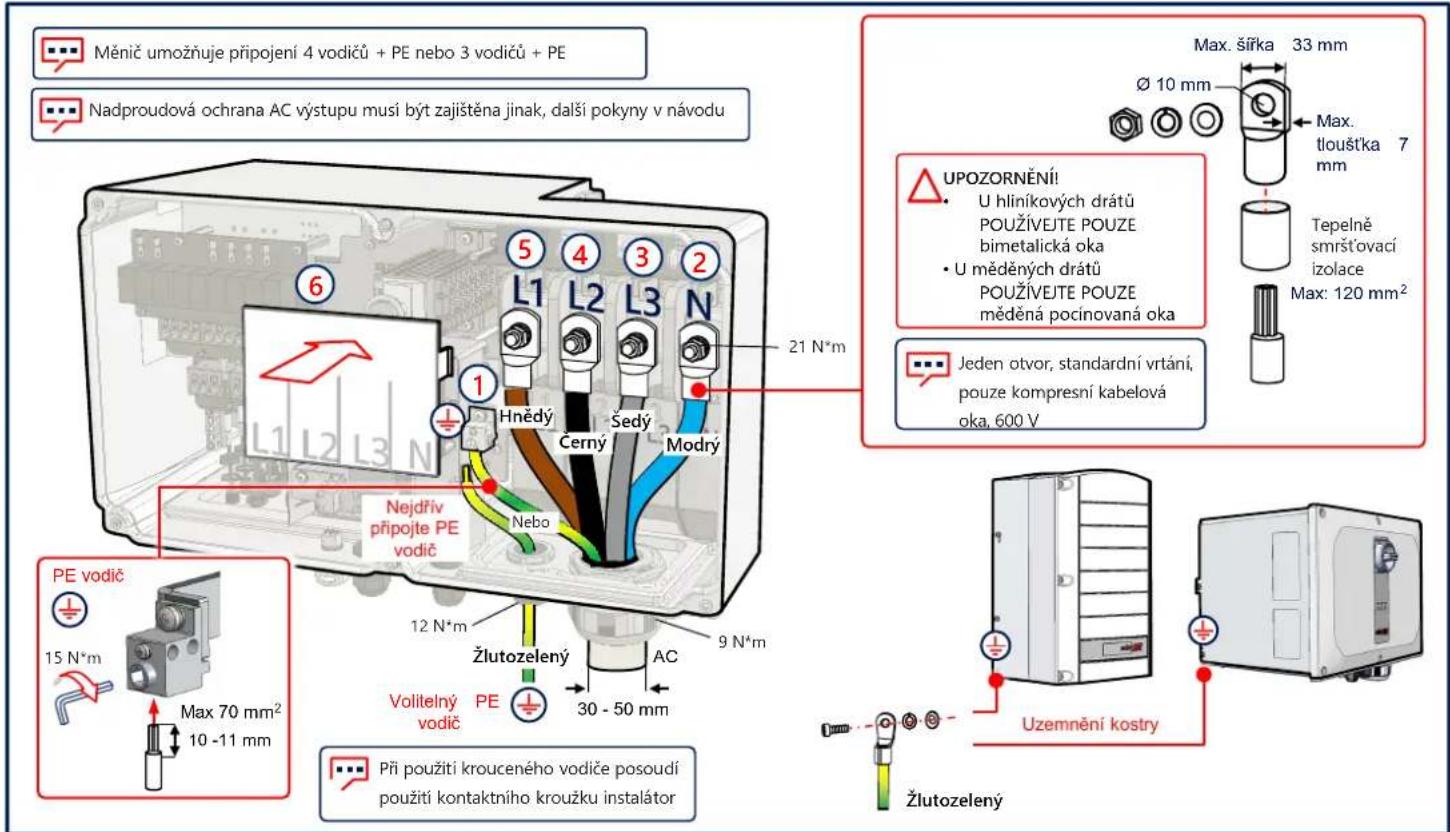

Připojení AC a ochranného uzemnění (PE)

Měnič umožňuje připojení 4 vodičů + PE nebo 3 vodičů + PE Nadproudová ochrana AC výstupu musí být zajištěna jinak, další pokyny v návodu 6 1 L1 L2 L3 L4 L5 21 N*m Hnědý Černý Sedý Modrý Nebo Nejdřiv připojte PE vodič 12 N*m Žlutozelený AC 9 N*m Volitelný vodič 30 - 50 mm Při použití krouceného vodiče posoudí použití kontaktního kroužku instalátor UPOZORNĚNÍI: U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka • U měděných drátů POUŽÍVEJTE POUZE měděná pocinovaná oka Jeden otvor, standardní vrtání, pouze kompresní kabelová oka, 600 V Max. šířka 33 mm Ø 10 mm Max. tloušťka 7 mm Tepelné smršťovací izolace Max: 120 mm² Uzemnění kostry Žlutozelený

LAN komunikace

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 připojení několika měničů

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vodiče, stiněný, kroucený pár (0,2-1 mm²) RS485-1 G A+ B- G A- B- G A+ B- G A- B- ⑦ ⑤ ③ ④

Připojení Wi-Fi komunikace (volitelné)

solar edge

12

Připojení k mobilní síti (volitelné)

⑤ ↓ ② 3 5.5 N*m ① ④

Montáž krytů

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

Power banka: 60 W na výstupním portu, USB-C Power Delivery (PD): 20 V 3 A (není součástí dodávky) Zakrytujte konektor, pokud se nepouživá

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

1

Stáhněte si SolarEdge SetApp

2

Zapněte napájení

3

Spust'te SetApp a řid'te se pokyny

GET IT ON Google Play

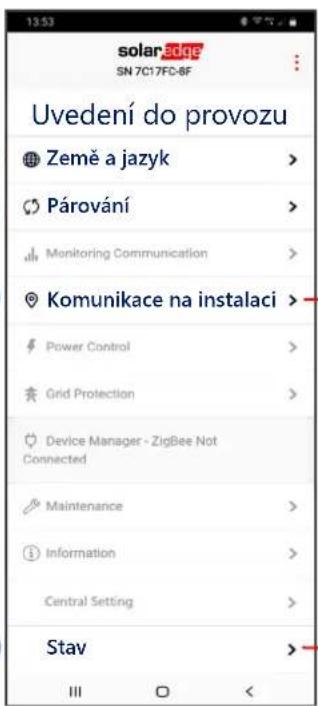

Uvedení primárního měniče do provozu

1
2
3

solaredge SN 7C17FD-8F Uvedení do provozu Země a jazyk > Párování > Monitoring Communication > Komunikace na instalaci > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stav >

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

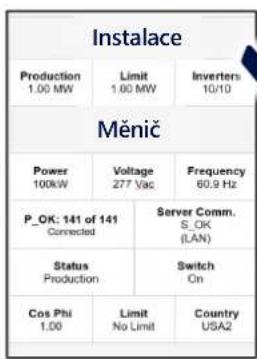

Instalace Production 1.00 MW Limit 1.00 MW Inverters 10/10 Měnič Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

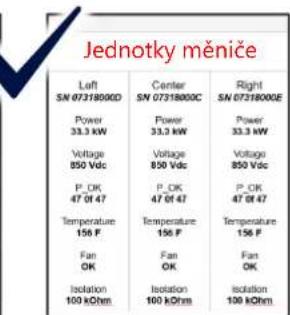

Jednotky měniče Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 Of 47 47 Of 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩm 100 kΩm 100 kΩm

4

Indikace LED kontrolkami

solaredge

VÝKON KOM CHYBA Zelená Modrá Červená

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
