Produkttyp	Dreiphasen-Wechselrichter mit Synergy-Technologie
Marke	SolarEdge
Modell	SE66.6KRW00IBNM4
Nennleistung	66,6 kW
Abmessungen (L x H x T)	1008 x 1168 x 400 mm (Schätzung gemäß Leitfaden)
Gesamtgewicht	Ca. 68 kg (18 kg linke/rechte Einheit + 32 kg Zentraleinheit)
DC-Eingangsspannung	Bis zu 900 V (je nach Konfiguration)
AC-Ausgangsspannung	400 V dreiphasig (typisch Europa)
Ausgangsfrequenz	50/60 Hz
Anzahl DC-Eingänge	Bis zu 3 Stränge pro Synergy-Einheit (max. 9 Stränge insgesamt)
Schutz	Überstrom, Überspannung, Isolationsfehler, Überhitzung
Kommunikation	Ethernet, RS485, Wi-Fi (optional), Mobilfunkmodem (optional)
Kompatibel mit	SolarEdge Leistungsoptimierer
Anwendungen	Wohn- und Gewerbe-Photovoltaikanlagen
Betriebstemperatur	-25°C bis +60°C (Leistungsreduzierung über 45°C)
Schutzart	IP65 (im Außenbereich)
Normen	CE, VDE, IEC 62109, entspricht lokalen Vorschriften
Garantie	12 Jahre Standard (verlängerbar)
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Lüftungsgitter alle 6 Monate überprüfen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den technischen Support von SolarEdge für Ersatzteile und Reparaturen.

Häufig gestellte Fragen - SE66.6KRW00IBNM4 SolarEdge

Wie installiere ich den SolarEdge SE66.6K Wechselrichter?

Befolgen Sie die mitgelieferte Kurzanleitung für die Installation. Achten Sie auf die Sicherheitsabstände: 1 Meter Freiraum vor dem Wechselrichter, 10 cm an den Seiten und 40 cm darüber. Befestigen Sie den Wechselrichter mit der Bohrschablone an einer stabilen Wand. Schließen Sie die DC-Kabel der Optimierer an, dann das AC-Kabel. Schalten Sie den DC-Schalter auf EIN und verwenden Sie die SolarEdge SetApp zur Inbetriebnahme.

Wie schließe ich die Leistungsoptimierer an?

Die Optimierer werden in Reihe an einem PV-Strang angeschlossen. Jeder Optimierer wird mit M6-Schrauben (Anzugsmoment 9,5 N·m) am Rahmen des Moduls befestigt. Schließen Sie den Eingang des Optimierers an das Modul und den Ausgang an den Strang an. Überprüfen Sie die Polarität. Bei Doppeleingangs-Optimierern (P800p) können Sie zwei Module parallel anschließen.

Wie nehme ich den Wechselrichter in Betrieb?

Laden Sie die SolarEdge SetApp auf Ihr Smartphone herunter. Schalten Sie den DC-Schalter auf EIN und verbinden Sie sich dann über Bluetooth mit dem Wechselrichter. Folgen Sie den Schritten der App: Wählen Sie Land und Sprache, koppeln Sie die Optimierer, konfigurieren Sie die Kommunikation (Ethernet, Wi-Fi oder RS485), legen Sie die Leistungsgrenzen und Netzschutzparameter fest.

Was tun, wenn der Wechselrichter einen Fehler anzeigt?

Die LED-Anzeigen zeigen den Status: grün (Produktion), blau (Kommunikation), rot (Fehler). Schlagen Sie im Handbuch nach, um den Fehlercode zu identifizieren. Häufige Ursachen sind zu hohe Strangspannung, Isolationsfehler oder Überhitzung. Überprüfen Sie die Anschlüsse, die Belüftung und den Zustand der Kabel. Wenden Sie sich bei Bedarf an den technischen Support.

Wie konfiguriere ich die Wi-Fi- oder Ethernet-Kommunikation?

Für Ethernet schließen Sie ein RJ45-Kabel an den COMM-1-Anschluss des Wechselrichters an. Für Wi-Fi stecken Sie den optionalen Wi-Fi-Adapter ein und folgen Sie der Vorgehensweise in SetApp. Wählen Sie das Netzwerk aus und geben Sie das Passwort ein. Der Wechselrichter muss auf der SolarEdge-Überwachungsplattform registriert werden, um die Fernüberwachung zu ermöglichen.

Welche Kabelquerschnitte sind für den AC-Anschluss zulässig?

Der AC-Anschluss akzeptiert Kabel bis zu 120 mm² (Kupfer) oder 70 mm² (Aluminium). Verwenden Sie für Aluminium Bimetallkabelschuhe und für Kupfer verzinnte Kupferkabelschuhe. Das Anzugsmoment für die AC-Klemmen beträgt 15 N·m. Beachten Sie die Farben: braun (L1), schwarz (L2), grau (L3), blau (N), gelb/grün (PE).

Kann der Wechselrichter im Freien installiert werden?

Ja, der Wechselrichter ist mit IP65 klassifiziert und kann im Freien installiert werden. Halten Sie einen Mindestfreiraum von 1 Meter vor dem Wechselrichter für die Wartung ein. Im Freien installieren Sie ihn nach Möglichkeit im Schatten und halten Sie einen Abstand von 20 cm hinter dem Wechselrichter ein, wenn die durchschnittliche Jahrestemperatur 25°C übersteigt.

Wie reinige ich den Wechselrichter?

Verwenden Sie ein trockenes, weiches Tuch, um das Gehäuse abzuwischen. Verwenden Sie niemals Wasser, Scheuermittel oder Lösungsmittel. Überprüfen Sie regelmäßig die Lüftungsgitter, um Staubansammlungen zu vermeiden. Falls nötig, saugen Sie mit einem Staubsauger mit geringer Leistung ab.

Wie hoch ist die typische Lebensdauer des Wechselrichters?

Der SolarEdge-Wechselrichter hat eine geschätzte Lebensdauer von über 20 Jahren. Die Standardgarantie beträgt 12 Jahre, mit der Möglichkeit einer Verlängerung auf 20 oder 25 Jahre. Komponenten wie Lüfter müssen möglicherweise nach 10-15 Jahren ausgetauscht werden.

Wo finde ich den Kundendienst und Ersatzteile?

Kontaktieren Sie den technischen Support von SolarEdge über deren Website: https://www.solaredge.com/service/support. Für Ersatzteile wenden Sie sich an Ihren autorisierten Installateur oder den offiziellen Distributor. Verwenden Sie nur Original-SolarEdge-Teile, um Sicherheit und Leistung zu gewährleisten.

BEDIENUNGSANLEITUNG SE66.6KRW00IBNM4 SolarEdge

Dreiphasen- Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN: SExxK-xxxxlxxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF – Diese Anleitung enthält wichtige Anweisungen für den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung dieses Geräts auf eine Weise, die nicht in diesem Dokument von SolarEdge angegeben ist, kann den von diesem Gerät gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnen der Leistungsoptimierer den SolarEdge Mapper herunter.

Download

[NO TEXT]

[NO TEXT]

solar edge

1

Installieren der Optimierer

3

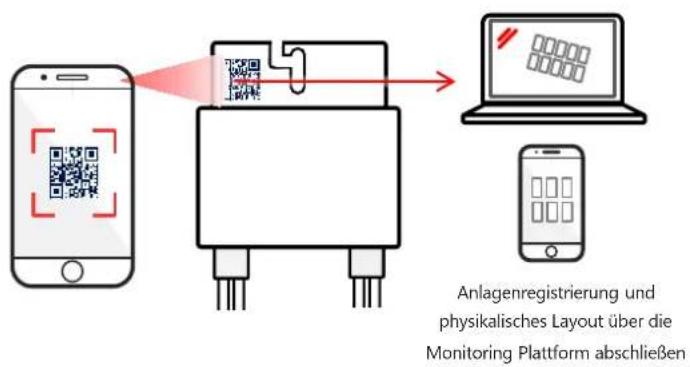

QR-Code mit dem Mapper scannen

4

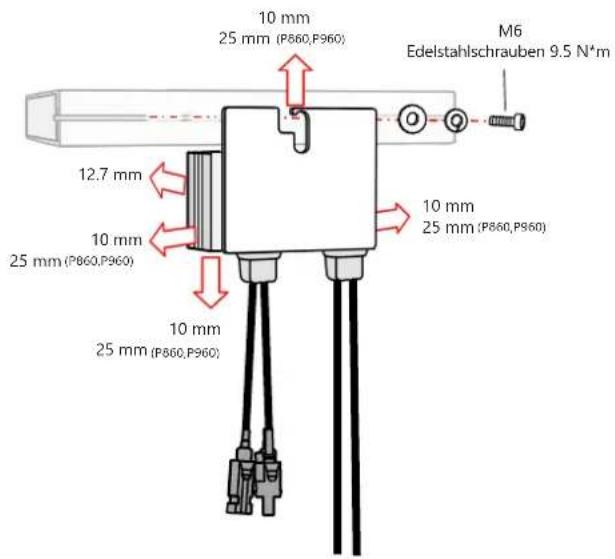

Leistungsoptimierer installieren

10 mm 25 mm (P860,P960) M6 Edelstahlschrauben 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

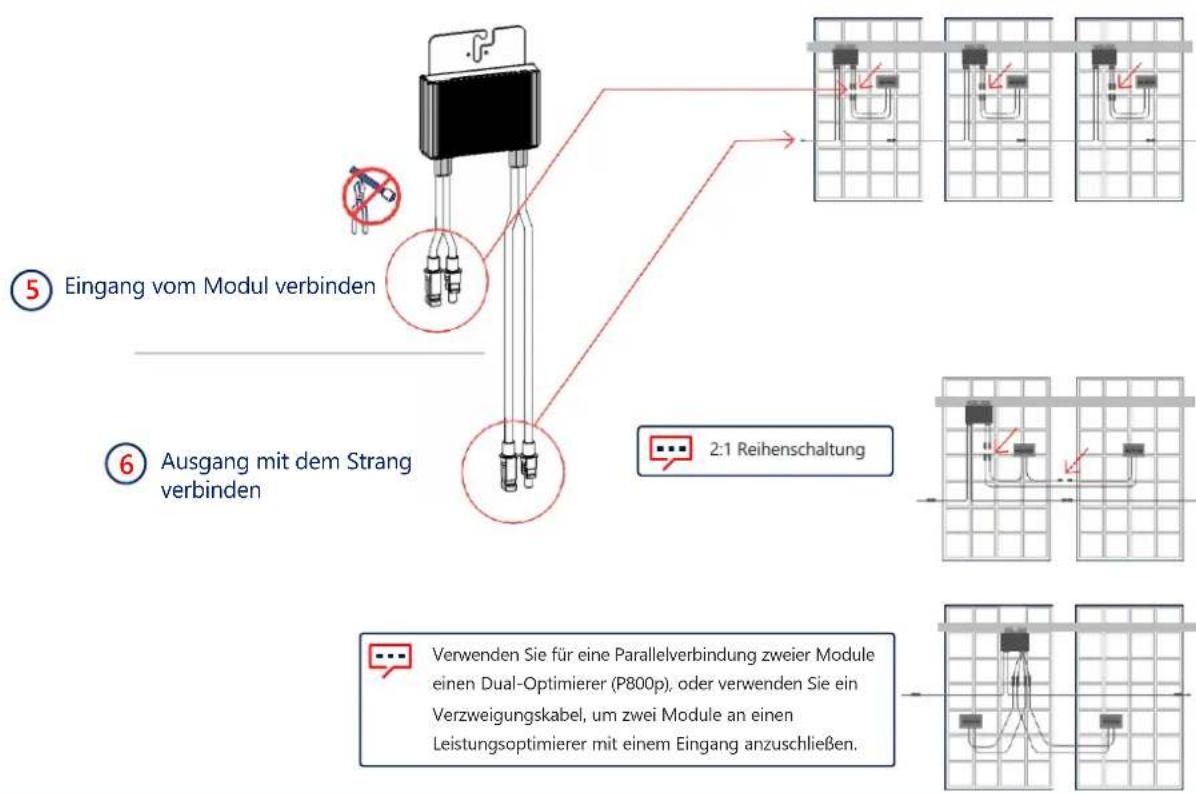

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

solaredge

2

Anschließen des PV-Strangs

Polung des PV-Strangs überprüfen. Prüfen Sie 1 ± 0,1 V je Optimierer Beispiel: 8 Optimierer = ~8 V.

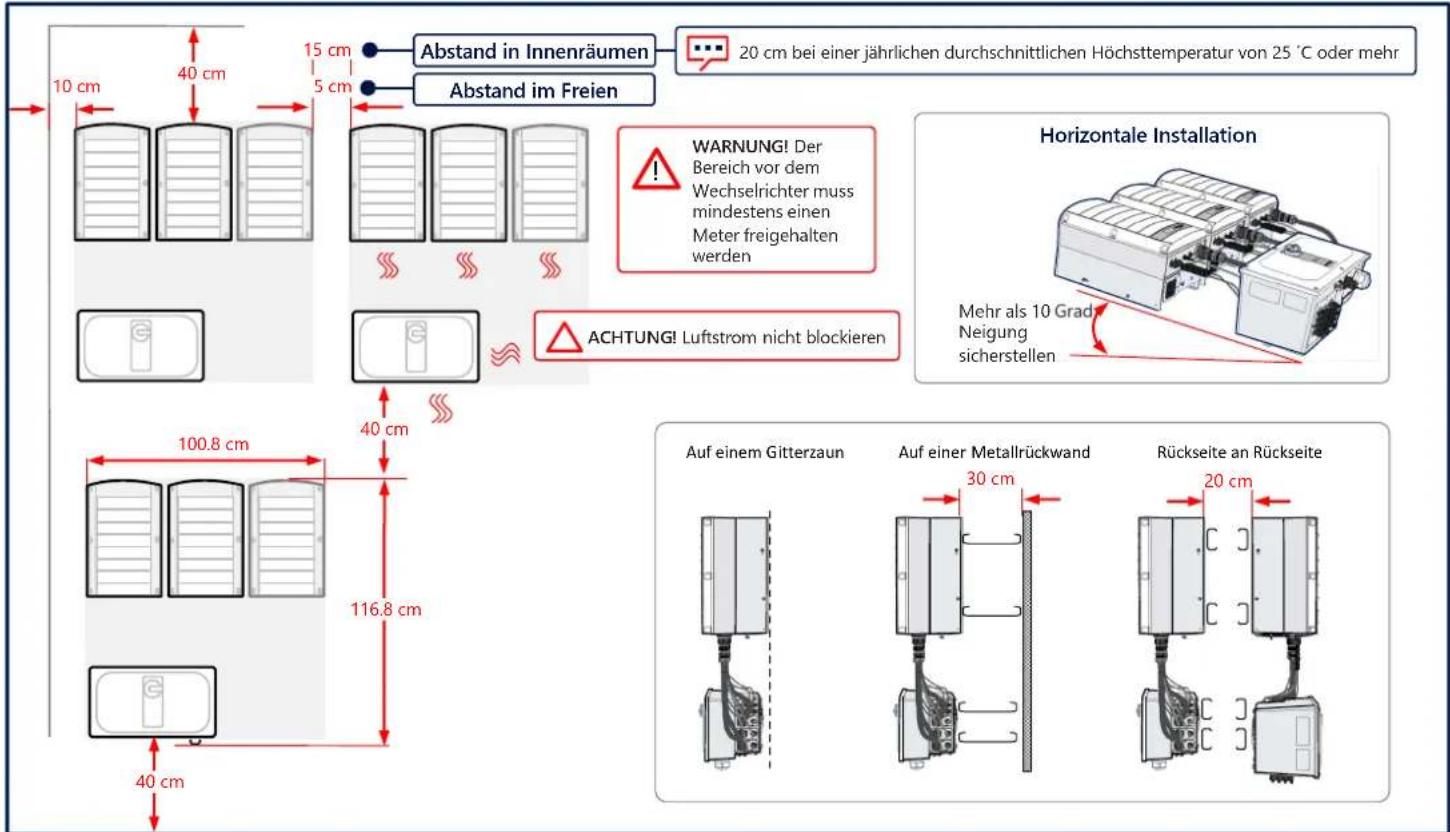

Abstände einhalten

solaredge

3

Abstand in Innenräumen 20 cm bei einer jährlichen durchschnittlichen Höchsttemperatur von 25 °C oder mehr Abstand im Freien 10 cm 40 cm 15 cm 5 cm WARNING! Der Bereich vor dem Wechselrichter muss mindestens einen Meter freigehalten werden ACHTUNG! Luftstrom nicht blockieren Horizontale Installation Mehr als 10 Grad. Neigung sicherstellen Auf einem Gitterzaun Auf einer Metallrückwand 30 cm Rückseite an Rückseite 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

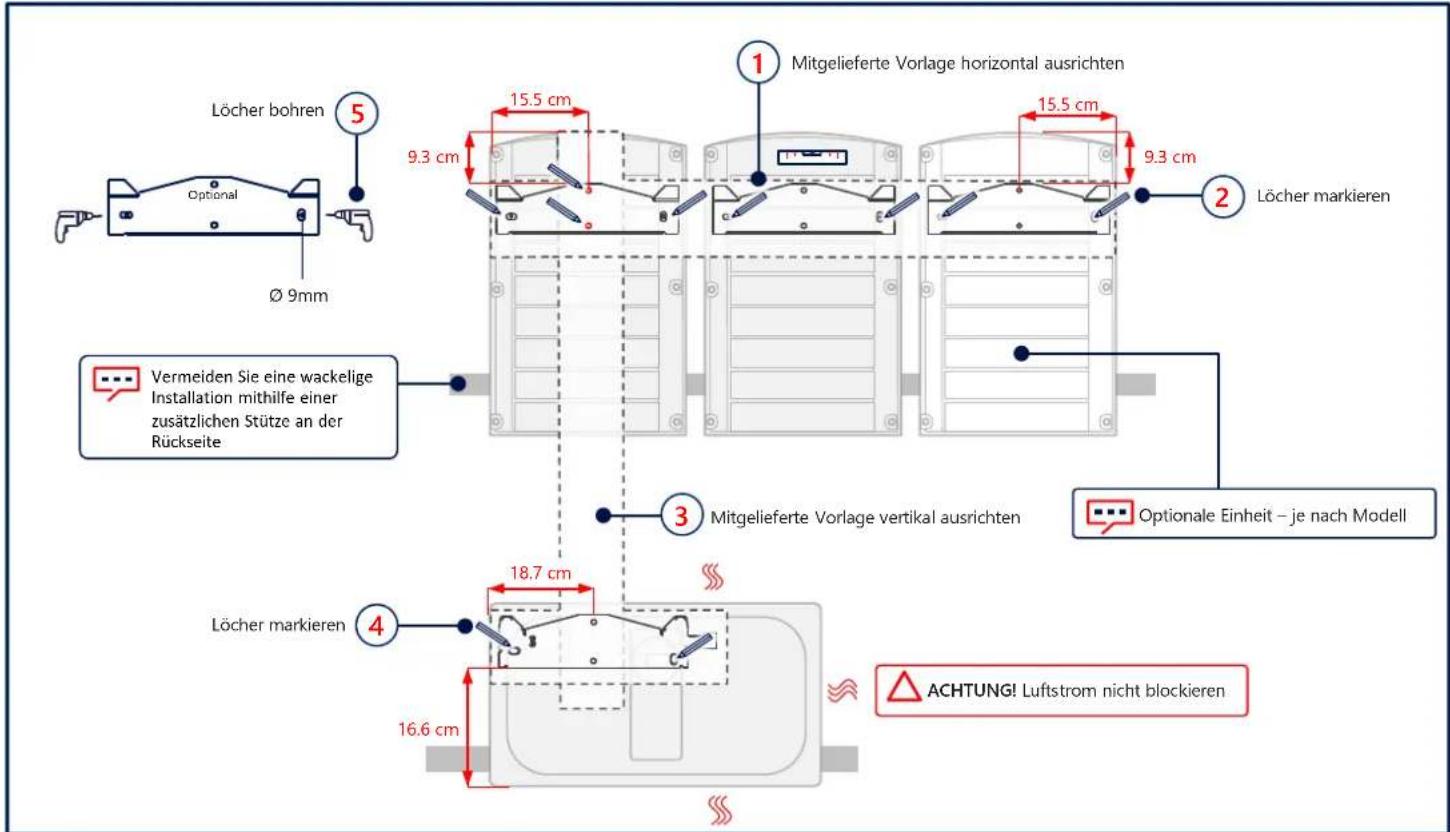

Markieren und Bohren von Löchern

Löcher bohren 5 Ø 9mm 1 Mitgelieferte Vorlage horizontal ausrichten 15.5 cm 9.3 cm 15.5 cm 9.3 cm 2 Löcher markieren Vermeiden Sie eine wackelige Installation mithilfe einer zusätzlichen Stütze an der Rückseite 3 Mitgelieferte Vorlage vertikal ausrichten Optionale Einheit – je nach Modell 4 Löcher markieren 18.7 cm 16.6 cm ACHTUNG! Luftstrom nicht blockieren

Montieren der Einheiten

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 4 N*m 3 4 N*m 32KG Verwenden Sie bei der linken oder rechten Einheit nur die äußere Schraube

solaredge

6

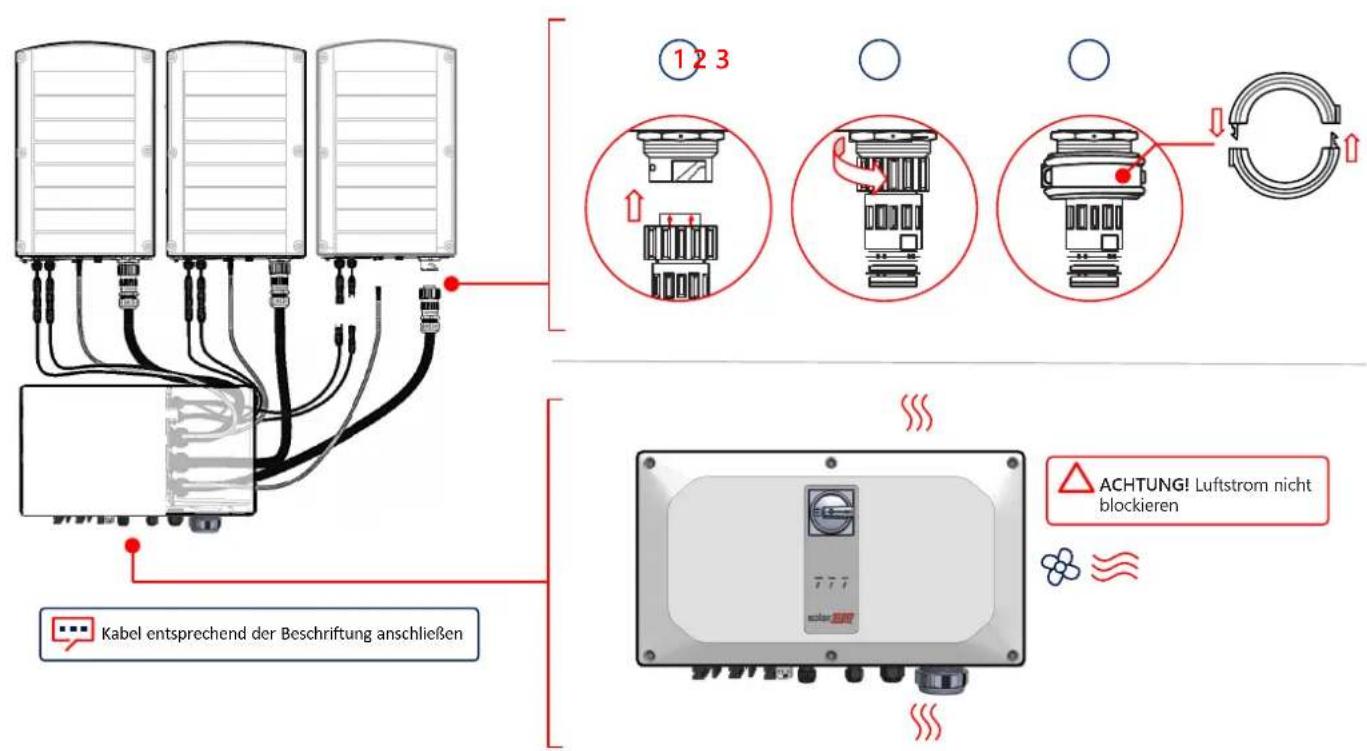

Anschließen der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

Entfernen der Abdeckungen

solaredge

7

solar edge

8

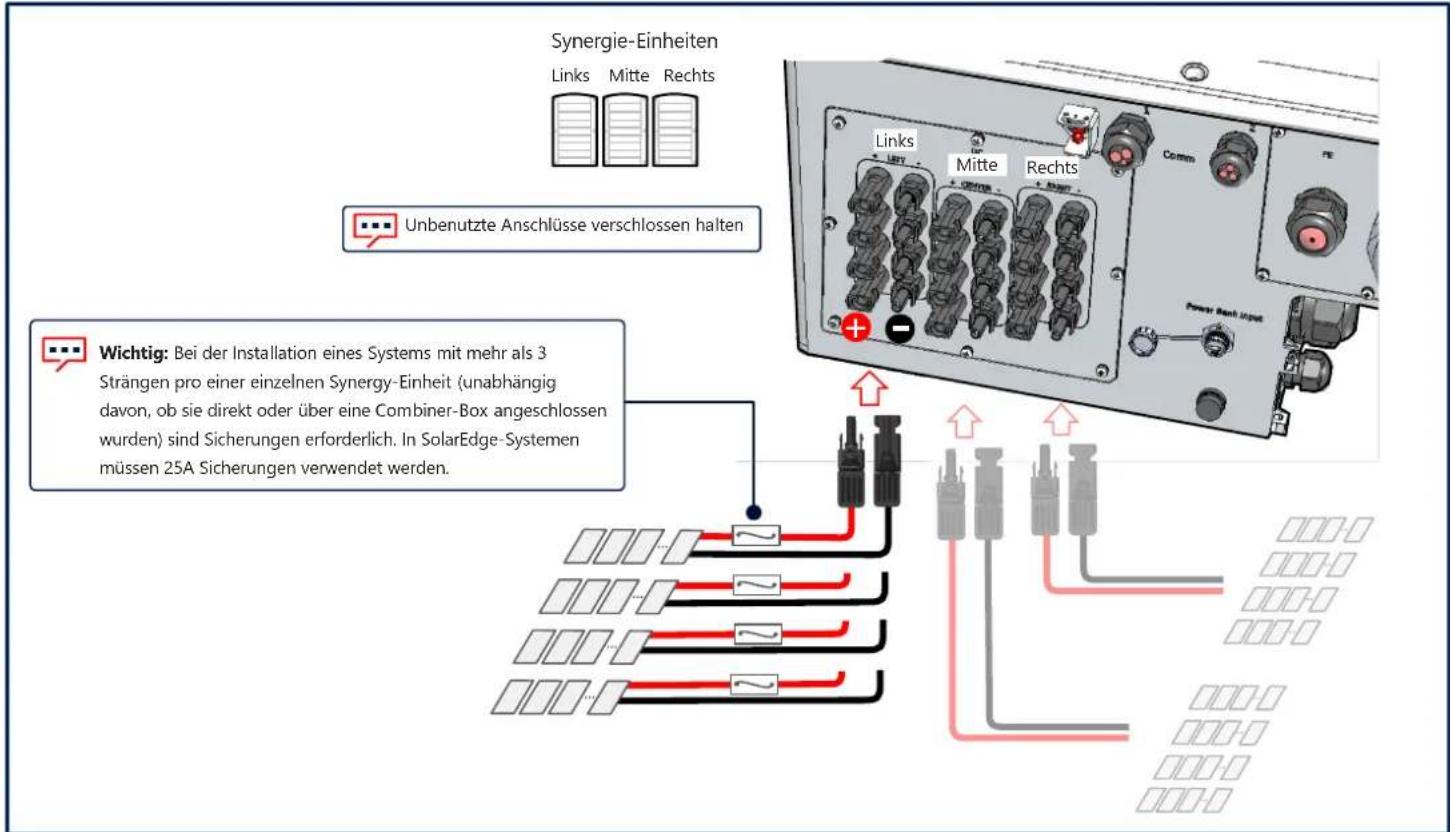

Anschließen der PV-Stränge

Synergie-Einheiten Links Mitte Rechts Unbenutzte Anschlüsse verschlossen halten Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solaredge

8

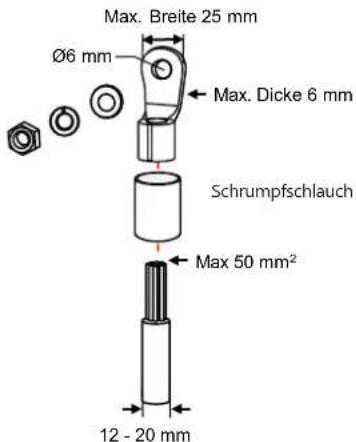

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN.

Max. Breite 25 mm Ø6 mm Max. Dicke 6 mm Schrumpfschlauch Max 50 mm² 12 - 20 mm

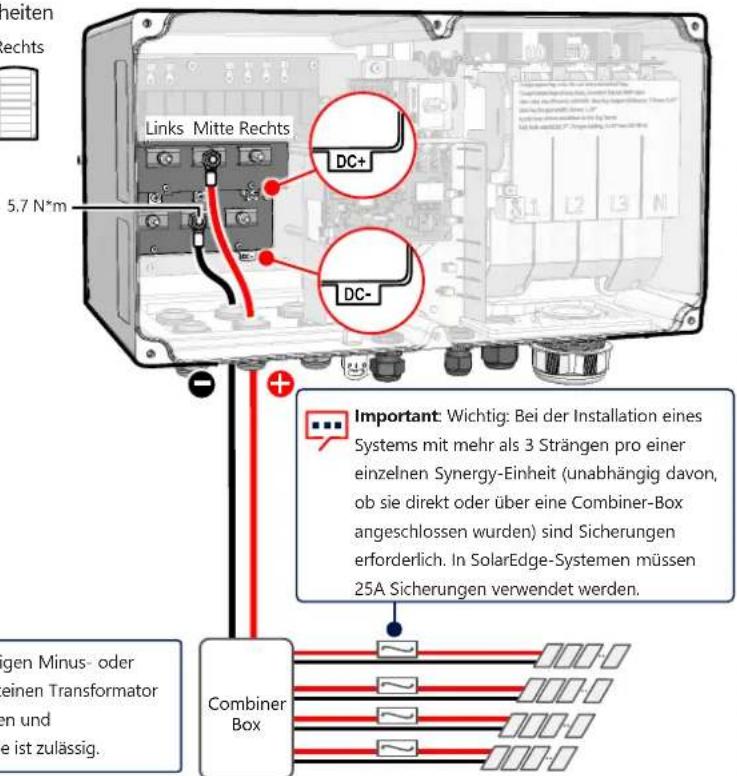

Synergie-Einheiten

Links Mitte Rechts

Links Mitte Rechts DC+ DC- Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden. Combiner Box 5,7 N*m Regen Minus- oder einen Transformer den und e ist zulässig.

Die elektrische Funktionserdung des DC-seitigen Minus- oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.

solar edge

9

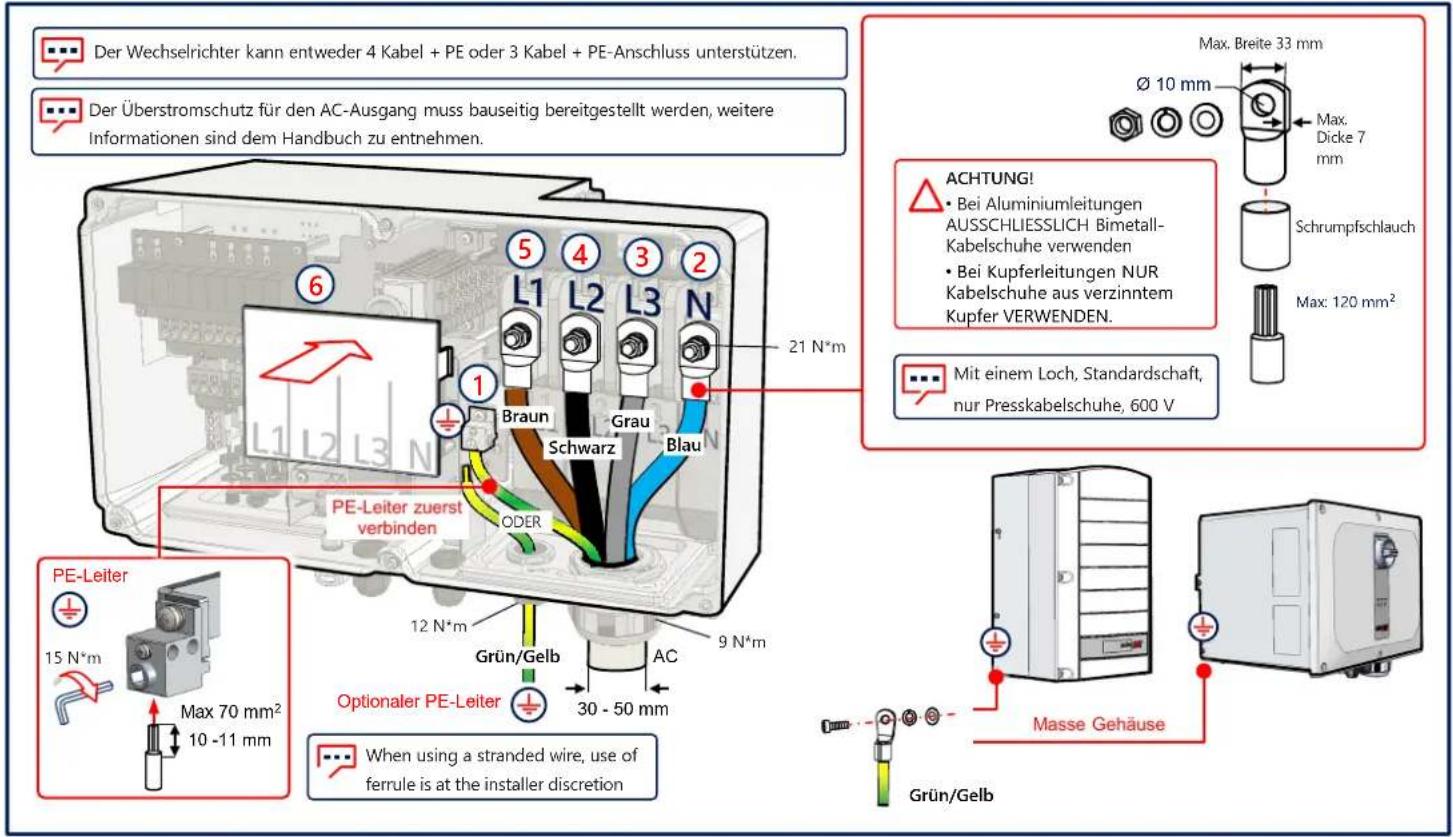

Anschließen von AC und Schutzerdung (PE)

Der Wechselrichter kann entweder 4 Kabel + PE oder 3 Kabel + PE-Anschluss unterstützen. Der Überstromschutz für den AC-Ausgang muss bauseitig bereitgestellt werden, weitere Informationen sind dem Handbuch zu entnehmen. 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Braun Schwarz Grau Blau PE-Leiter zuerst verbinden ODER 12 N*m Grün/Gelb AC 9 N*m Optionaler PE-Leiter 30 - 50 mm Max. Breite 33 mm Ø 10 mm Max. Dicke 7 mm Schrumpfschlauch Max: 120 mm² PE-Leiter 15 N*m Max 70 mm² 10 -11 mm When using a stranded wire, use of ferrule is at the installer discretion ACHTUNG! • Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden • Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN. Mit einem Loch, Standardschaft, nur Presskabelschuhe, 600 V Masse Gehäuse Grün/Gelb

LAN-Verbindung

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-Verbindung mit mehreren Wechselrichtern

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-adrig, abgeschirmt, verdrilltes Paar (0,2 bis 1 mm) 5 3 G A+ B- 4

Verbindung der WLAN-Kommunikation (optional)

solar edge

12

Verbindung über Mobilfunk (optional)

⑤ ↓ ② 5.5 N*m ① ④

Anbringen der Abdeckungen

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solar edge

15

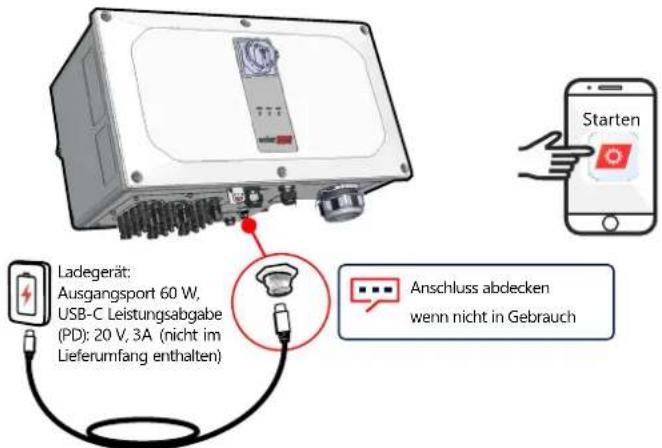

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

Ladegerät: Ausgangsport 60 W, USB-C Leistungsabgabe (PD): 20 V, 3A (nicht im Lieferumfang enthalten) Anschluss abdecken wenn nicht in Gebrauch

1 Meter, Stecker auf Stecker, USB-C (nicht im Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

solaredge

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar edge

17

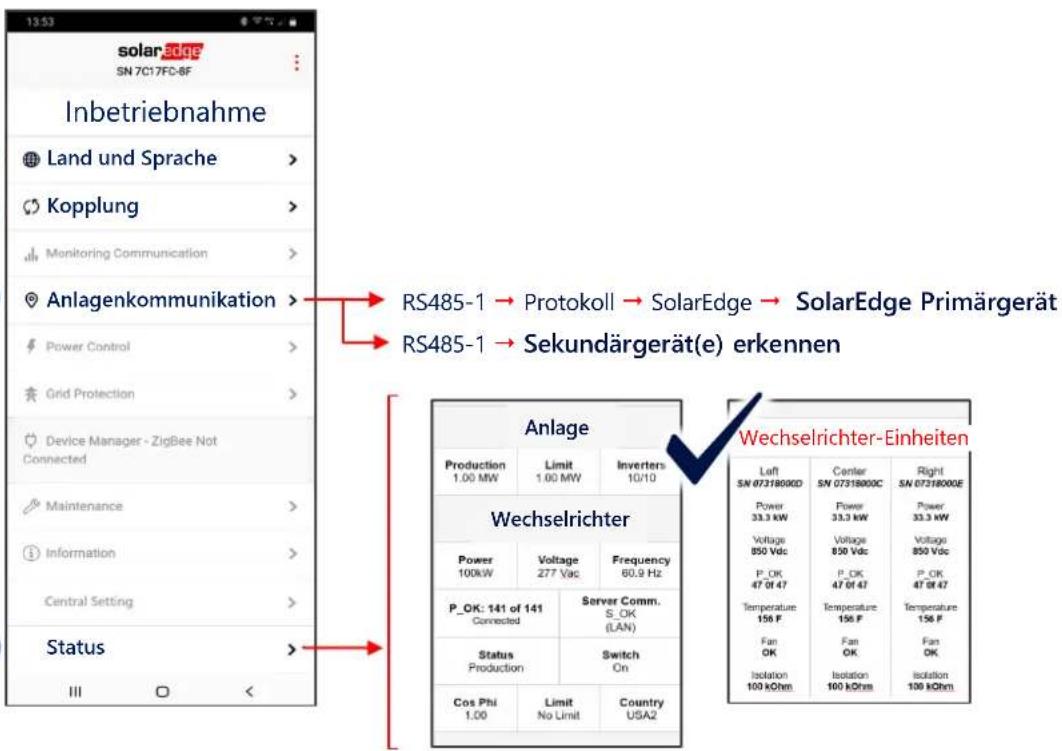

Inbetriebnahme des Primär-Wechselrichters

1

2

3

4

solarEdge SN 7C17FD-8F Inbetriebnahme Land und Sprache > Kopplung > Monitoring Communication > Anlagenkommunikation > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status > III On < Anlage Production 1.00 MW Limit 1.00 MW Inverters 10/10 Wechselrichter Power 100kW Voltage 277 Vdc Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → SolarEdge Primärgerät RS485-1 → Sekundärgerät(e) erkennen Wechselrichter-Einheiten Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

LED-Anzeigen

solaredge

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jedoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produkten bitte an uns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
