MODE D'EMPLOI SE6000HRWS00BEO4 SolarEdge

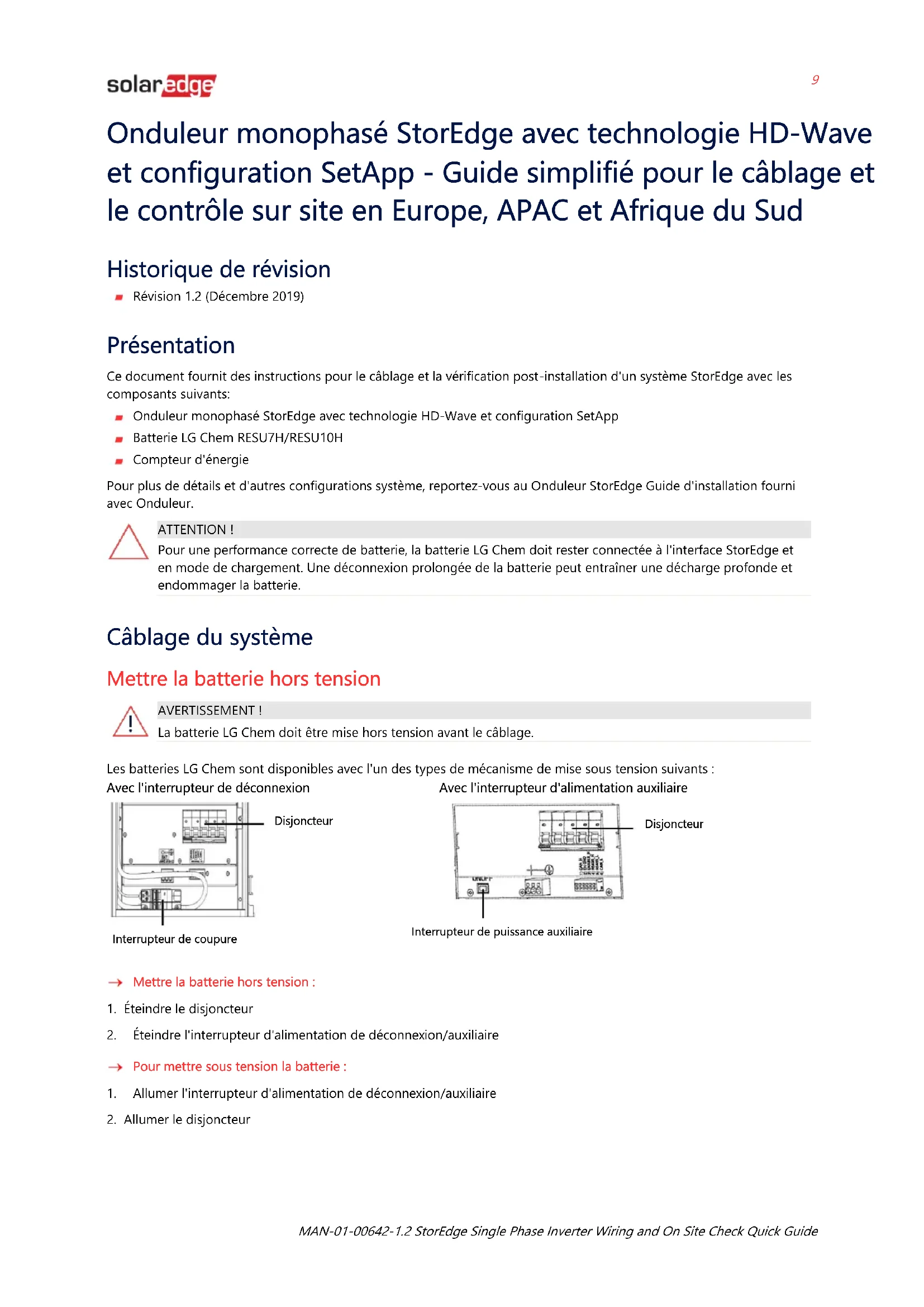

Onduleur monophasé StorEdge avec technologie HD-Wave et configuration SetApp - Guide simplifié pour le câblage et le contrôle sur site en Europe, APAC et Afrique du Sud

Historique de révision

Révision 1.2 (Décembre 2019)

Présentation

Ce document fournit des instructions pour le câblage et la vérification post-installation d'un système StorEdge avec les composants suivants:

■ Onduleur monophasé StorEdge avec technologie HD-Wave et configuration SetApp
Batterie LG Chem RESU7H/RESU10H
■ Compteur d'énergie

Pour plus de détails et d'autres configurations système, reportez-vous au Onduleur StorEdge Guide d'installation fourni avec Onduleur.

ATTENTION!

Pour une performance correcte de batterie, la batterie LG Chem doit rester connectée à l'interface StorEdge et en mode de chargement. Une déconnexion prolongée de la batterie peut entraîner une décharge profonde et endommager la batterie.

Câblage du système

Mettre la batterie hors tension

AVERTISSEMENT!

La batterie LG Chem doit être mise hors tension avant le câblage.

Les batteries LG Chem sont disponibles avec l'un des types de mécanisme de mise sous tension suivants :

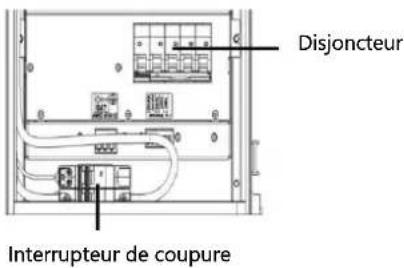

Avec l'interrupteur de déconnexion

Disjoncteur Interrupteur de coupure

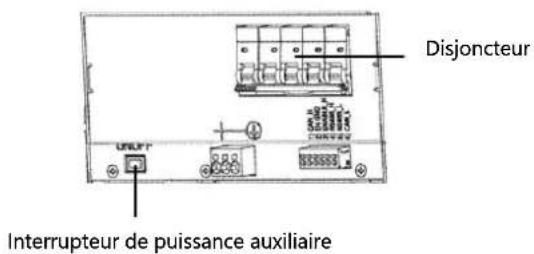

Avec l'interrupteur d'alimentation auxiliaire

Disjoncteur Interrupteur de puissance auxiliaire

→ Mettre la batterie hors tension :

1. Éteindre le disjoncteur
2. Éteindre l'interrupteur d'alimentation de déconnexion/auxiliaire

→ Pour mettre sous tension la batterie :

1. Allumer l'interrupteur d'alimentation de déconnexion/auxiliaire
2. Allumer le disjoncteur

Connexion des composants du système

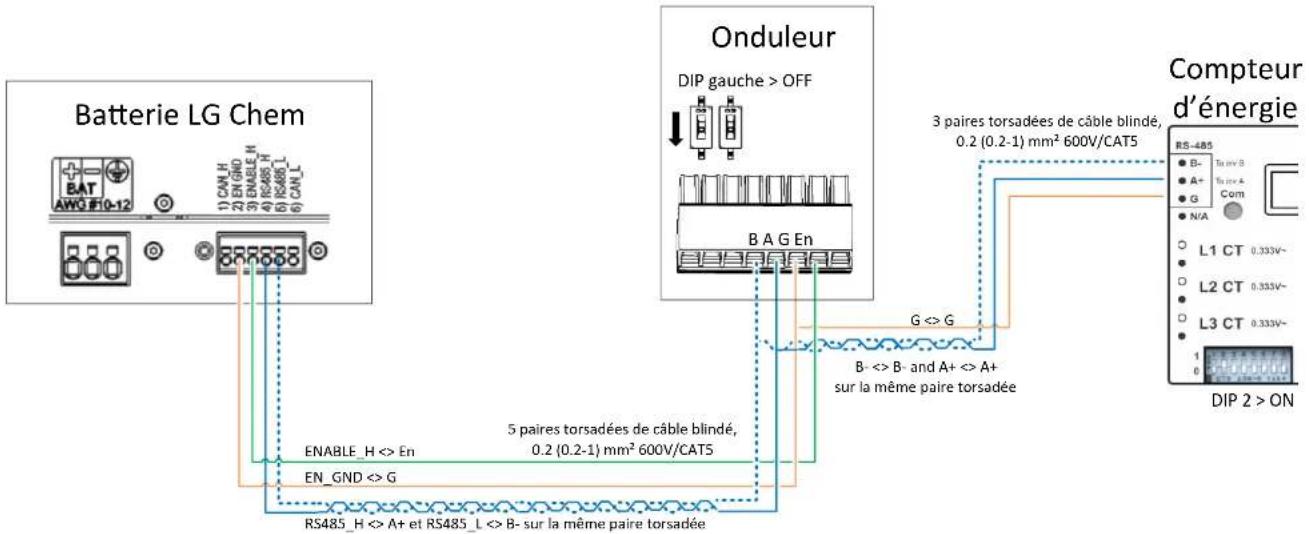

Connector les composants du système comme indiqué dans le schéma ci-dessous.

Faites attention à :

■ Types de câbles

■ Configuration de l'interrupteur DIP

Si aucun compteur d'énergie n'est connecté à l'onduleur, placer le commutateur DIP de gauche sur ON afin de terminer le bus RS485.

Batterie LG Chem 1) CAN H 2) EN_GND 3) ENABLE H 4) RS485_H 5) RS485_L 6) CAN_L Onduleur DIP gauche > OFF B A G En G <> G 3 paires torsadées de câble blindé, 0.2 (0.2-1) mm² 600V/CAT5 Enable_H <> En 5 paires torsadées de câble blindé, 0.2 (0.2-1) mm² 600V/CAT5 EN_GND <> G RS485_H <> A+ et RS485_L <> B- sur la même paire torsadée Compteur d'énergie RS-485 B- A+ G N/A L1 CT 0.333V~ L2 CT 0.333V~ L3 CT 0.333V~ DIP 2 > ON

Vérification et configuration après l'installation

Utiliser la liste de vérification ci-dessous pour s'assurer que le système est correctement connecté et configuré.

Installation et câblage

1. S'assurer que les distances entre les composants du système sont comme spécifiées dans le guide d'installation.
2. Prendre une photo de chaque composant du système après le câblage et envoyer les photos à l'assistance SolarEdge

Onduleur
Interface StorEdge
Batterie
■ Compteur d'énergie

1. S'assurer que le couvercle contre les éclaboussures de la batterie est fermé.
2. S'assurer que les commutateurs DIP de tous les composants sont configurés comme indiqué dans le schéma de connexion.
3. S'assurer que toutes les connexions de câblage DC, communication et AC sont effectuées comme suit :

■ Vérifier le câblage AC et le disjoncteur AC sur le panneau de distribution AC.
■ Vérifier la tension d'entrée DC de la chaîne. S'attendre à 1V par optimiseur dans une chaîne.
S'assurer que tous les composants sont correctement raccordés à la terre
■ Vérifier les connexions DC sur la batterie et l'Interface StorEdge
■ Vérifier la connexion RS485 entre la batterie et l'onduleur.
■ Vérifier les connexions CT, AC et RS485 au compteur d'énergie.

1. Vérifier la connexion à la plateforme de supervision:

Dans SetApp, sélectionner Mise en service> Statut.
■ Vérifier que S_OK - Serveur Connecté apparaît dans la section de l'onduleur principal.

Configuration de la batterie et du compteur

1. Commuter l'interrupteur ON/OFF/P de l'onduleur sur OFF.
2. Accéder à SetApp et sélectionner Mise en service > Communication.
3. De l'écran Communication, sélectionner RS485-1 > Protocole > Modbus (Appareil multiple).
4. Retourner à l'écran précédent et sélectionner Ajouter un appareil Modbus > Batterie. La batterie est identifiée automatiquement.
5. Vérifier les informations de la batterie en sélectionnant Batterie 1 > Information Batterie.
6. Dans l'écran RS485-1, sélectionner Ajouter Appareil Modbus > Compteur. Le compteur est automatiquement identifié.
7. Configurer le Taux CT du compteur selon les spécifications CT. Si la valeur du CT revient à 0, vérifiez la communication avec le Compteur.
8. Sélectionner Compteur 1 > Fonction Compteur > Export+Import (E+I).

9. Exécuter un autotest de la batterie:

■ Assurez-vous que l'interrupteur du disjoncteur de la batterie est sur ON.
■ Mettre l'interrupteur ON/OFF/P de l'onduleur sur ON.
Dans SetApp, sélectionner Mise en service > Maintenance > Diagnostics > Autotest > Autotest Batterie > Exécuter le test.
- Attendez que tous les tests soient terminés et vérifiez les résultats dans le tableau récapitulatif. Si l'un des tests a échoué, voir le tableau ci-dessous pour les solutions possibles :

Résultats du test	Solution
La charge a échoué	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
La décharge a échoué	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
Communication	Vérifiez que les câbles d'alimentation et de communication entre la batterie et l'onduleur sont correctement connectés.
L'interrupteur de l'onduleur est éteint	Positionnez l'interrupteur ON/OFF/P de l'onduleur sur ON.

Pour montrer les derniers résultats de test :

■ Sélectionner Mise en service > Maintenance > Diagnostics > Autotest > Autotest Batterie > Montrer les derniers résultats

Configuration de l'autoconsommation maximum (MSC)

1. Accéder SetApp et sélectionner Mise en service > Contrôle d'alimentation.
2. Sélectionner Gestionnaire d'énergie > Contrôle d'énergie > Autoconsommation maximale.

Contacts assistance et information

Si vous avez des demandes techniques concernant nos produits, contactez-nous:

Avant tout contact, assurez-vous de disposer des informations suivantes :

Numéros de modèle de l'onduleur et de l'optimiseur de puissance
■ Numéro de série du produit en question
- Informations de configuration du système, y compris le type et le nombre de modules connectés, ainsi que le nombre et la longueur des chaînes.
La méthode de communication à la plate-forme de surveillance
