Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE90KRW00IBNQ4
Potenza nominale	90 kW
Tensione di ingresso DC	Fino a 850 V (per unità Synergy)
Tensione di uscita AC	Trifase 277/480 V (o secondo configurazione paese)
Frequenza di uscita	50/60 Hz (secondo paese)
Peso	Circa 32 kg (unità principale)
Dimensioni (L x A x P)	Circa 40 x 116.8 x 100.8 cm (senza supporti)
Temperatura di funzionamento	-20 °C a +60 °C (derating sopra 45 °C)
Grado di protezione	IP65 (esterno)
Alimentazione ausiliaria	Connettore USB-C 20V/3A per pre-messa in servizio
Connettività	Ethernet (LAN), RS485 (2 porte), Wi-Fi (opzionale), rete mobile (opzionale)
Comunicazione con ottimizzatori	Tramite protocollo SolarEdge Home Network
Protezione integrata	Interruttore DC di sicurezza, protezione contro le sovratensioni AC/DC, isolamento galvanico
Messa a terra	PE obbligatorio; nessuna messa a terra funzionale DC
Collegamento AC	4 fili + terra o 3 fili + terra, fino a 120 mm²
Numero di stringhe PV	Fino a 3 per unità Synergy (con fusibili se >3)
Funzioni di monitoraggio	Tramite piattaforma SolarEdge, app SetApp, indicatori LED (verde, blu, rosso)
Manutenzione e pulizia	Pulire con un panno umido; non utilizzare prodotti abrasivi; controllare periodicamente i collegamenti
Sicurezza	AVVERTENZA: scollegare l'alimentazione AC e DC prima dell'intervento; attendere 5 minuti dopo lo spegnimento
Ricambi e riparabilità	Le riparazioni devono essere eseguite da un tecnico autorizzato SolarEdge; nessun componente sostituibile dall'utente
Garanzia	Standard 12 anni (prolungabile a condizioni)

Domande frequenti - SE90KRW00IBNQ4 SolarEdge

Quali ottimizzatori di potenza sono compatibili con questo modello di inverter?

L'inverter SE90KRW00IBNQ4 è compatibile con gli ottimizzatori di potenza SolarEdge serie P (P860, P960, P800p) e gli ottimizzatori di nuova generazione. Utilizzare SolarEdge Designer per verificare la compatibilità esatta.

Posso installare questo inverter all'esterno?

Sì, l'inverter è classificato IP65 e può essere installato all'esterno, a condizione di rispettare le distanze di sicurezza: 1 metro libero davanti all'apparecchio e non bloccare il flusso d'aria.

Come collegare l'inverter al sistema di monitoraggio?

Utilizzare la porta Ethernet (LAN) o l'opzione RS485 per collegare l'inverter alla piattaforma di monitoraggio SolarEdge. È inoltre possibile aggiungere un modulo Wi-Fi o rete mobile opzionale. L'app SetApp consente la configurazione iniziale.

Cosa fare se la spia rossa si accende?

Una spia rossa indica un errore di sistema. Controllare i collegamenti AC e DC, attendere 5 minuti dopo lo spegnimento, quindi riavviare. Se il problema persiste, consultare il manuale completo o contattare il supporto tecnico SolarEdge.

Quale tipo di cavo AC utilizzare?

Utilizzare un cavo a 4 fili + terra (marrone, nero, grigio, blu + giallo/verde) o 3 fili + terra, con una sezione massima di 120 mm². Per i fili in alluminio, utilizzare capicorda bimetalici.

Come effettuare la messa in servizio senza collegamento AC?

È possibile utilizzare l'opzione 1: mettere l'interruttore DC su ON, collegare una batteria esterna tramite la porta USB-C (20V/3A) e seguire l'app SetApp. L'opzione 2 richiede l'alimentazione tramite AC.

Qual è la protezione contro le sovratensioni?

L'inverter integra una protezione contro le sovratensioni AC e DC. Tuttavia, una protezione aggiuntiva lato AC deve essere assicurata dall'installatore secondo le norme locali.

Posso collegare più di 3 stringhe PV per unità Synergy?

Sì, ma se si superano 3 stringhe per unità, sono necessari fusibili da 25 A. Utilizzare una scatola di combinazione adatta.

Come pulire l'inverter?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno morbido e umido senza prodotti abrasivi. Pulire le griglie di aerazione per evitare il surriscaldamento.

Dove trovare il numero di serie e l'assistenza?

Il numero di serie (SN) si trova sull'etichetta del prodotto. Per assistenza, visitare il sito https://www.solaredge.com/service/support.

MANUALE UTENTE SE90KRW00IBNQ4 SolarEdge

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxIxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

Scarica

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

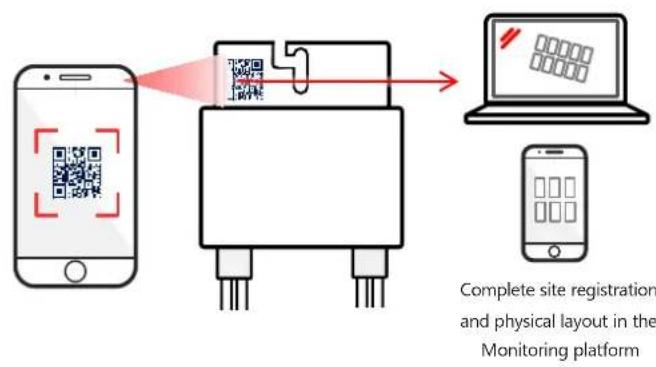

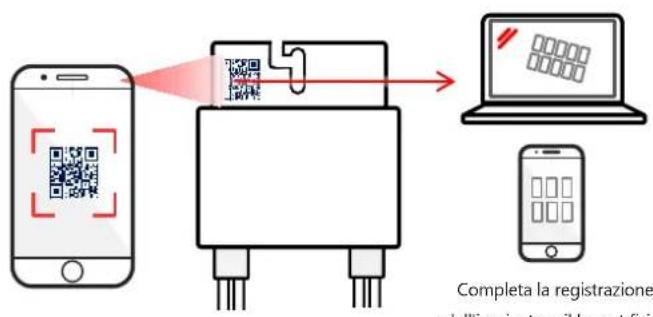

Scansiona il codice QR usando Mapper

4

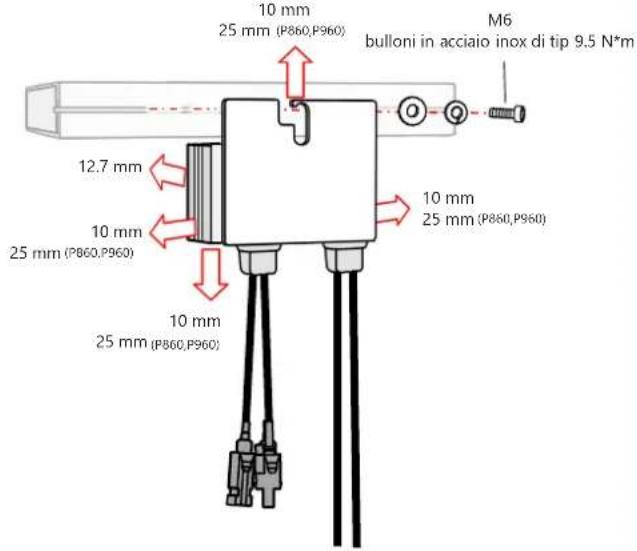

Installa l'ottimizzatore di potenza

10 mm 25 mm (P860,P960) M6 bulloni in acciaio inox di tip 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

Verifica la polarità delle stringhe. Verifica 1 ± 0.1 V per ottimizzatore Esempio: 8 ottimizzatori = ~8 V

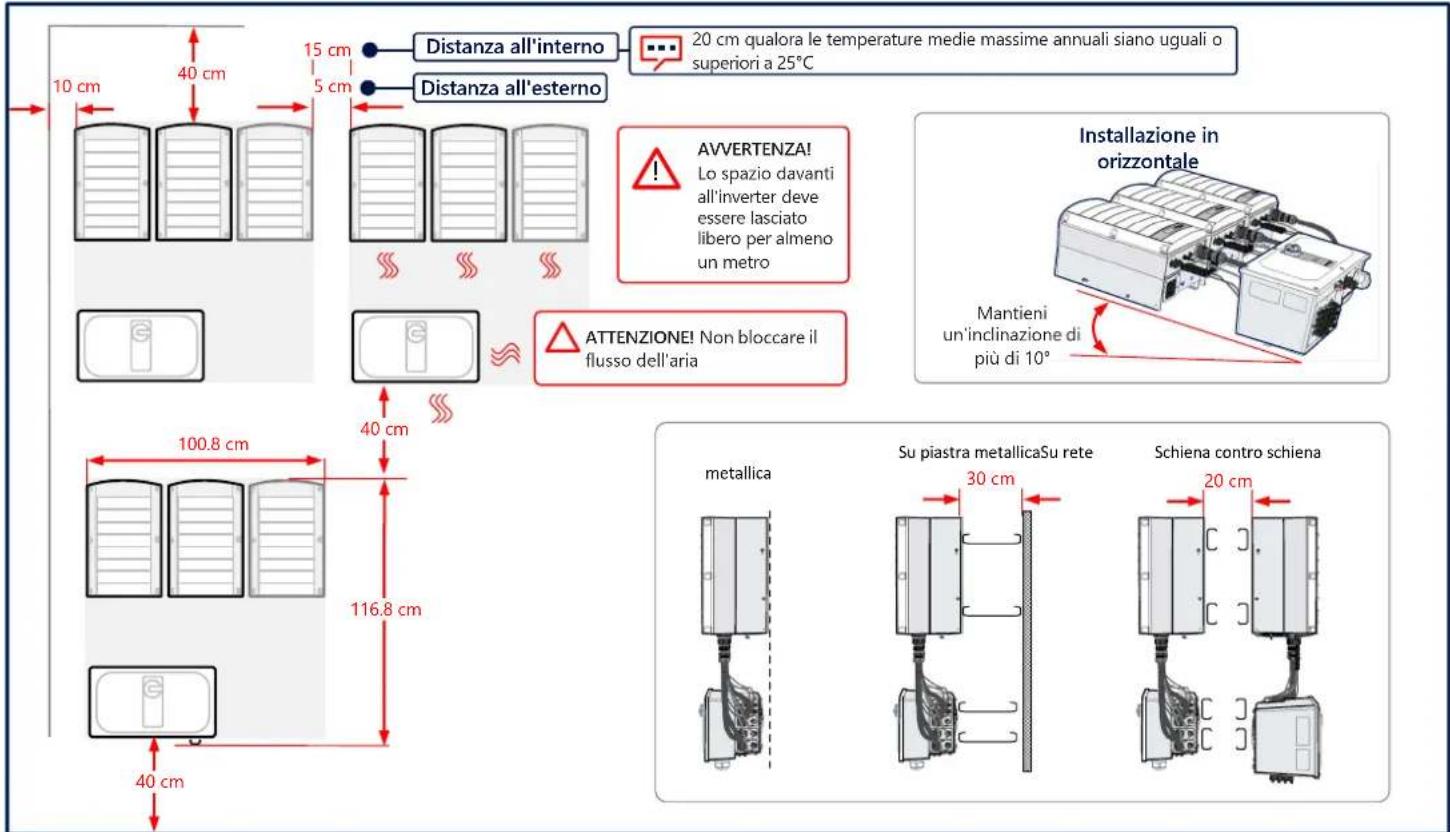

Distanze da rispettare

solaredge

3

10 cm 40 cm 15 cm 5 cm Distanza all'interno 20 cm qualora le temperature medie massime annuali siano uguali o superiori a 25°C Distanza all'esterno AVVERTENZA! Lo spazio davanti all'inverter deve essere lasciato libero per almeno un metro ATTENZIONE! Non bloccare il flusso dell'aria Installazione in orizzontale Mantieni un'inclinazione di più di 10° metallica Su piastra metallicaSu rete Schiena contro schiena 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

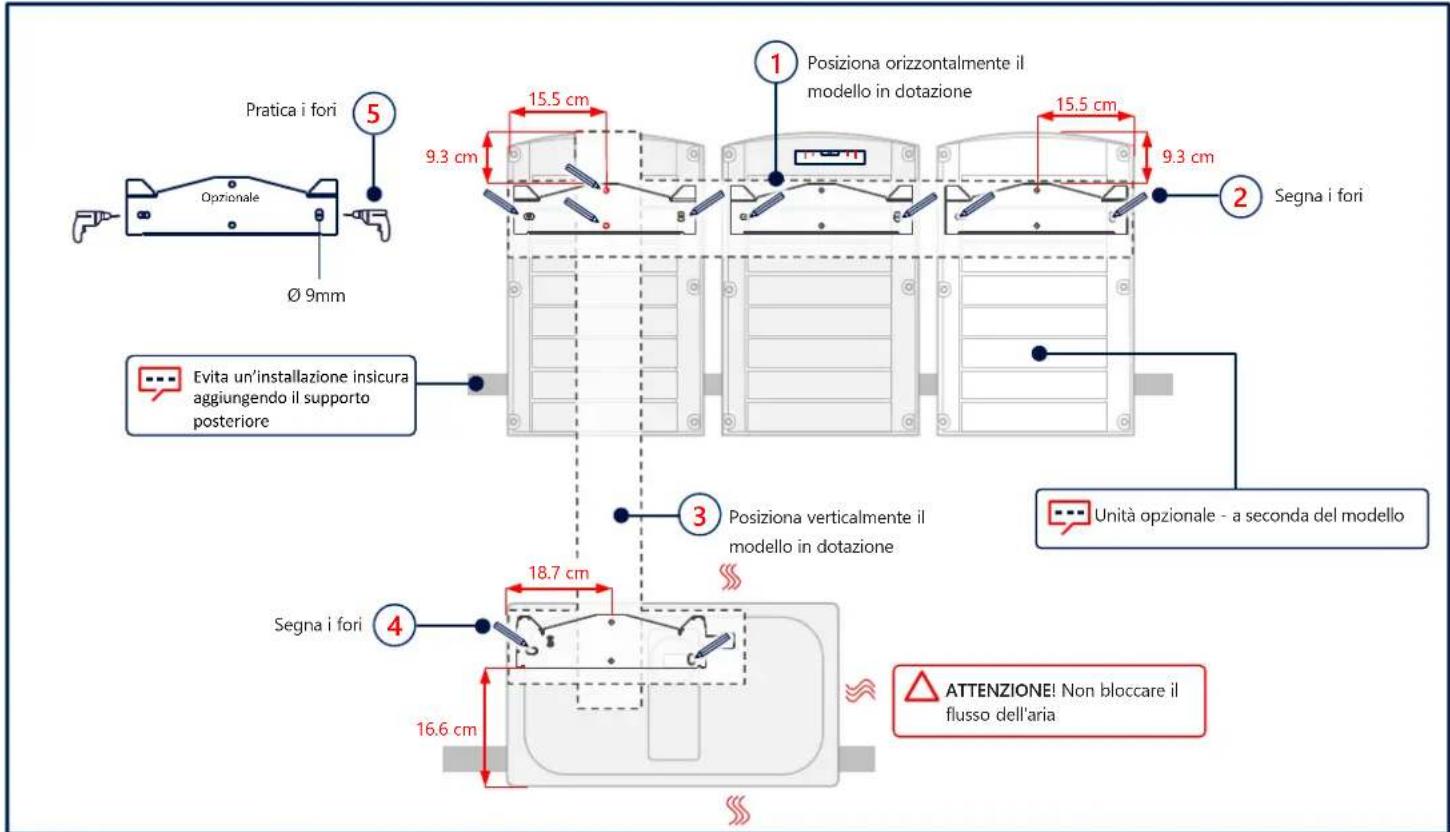

Segna e pratica i fori

Pratica i fori 5 Ozionale Ø 9mm 15.5 cm 9.3 cm Posiziona orizzontalmente il modello in dotazione 15.5 cm 9.3 cm Segna i fori 2 Evita un'installazione insicura aggiungendo il supporto posteriore 3 Posiziona verticalmente il modello in dotazione Unità opzionale - a seconda del modello Segna i fori 4 18.7 cm 16.6 cm ATTENZIONE! Non bloccare il flusso dell'aria

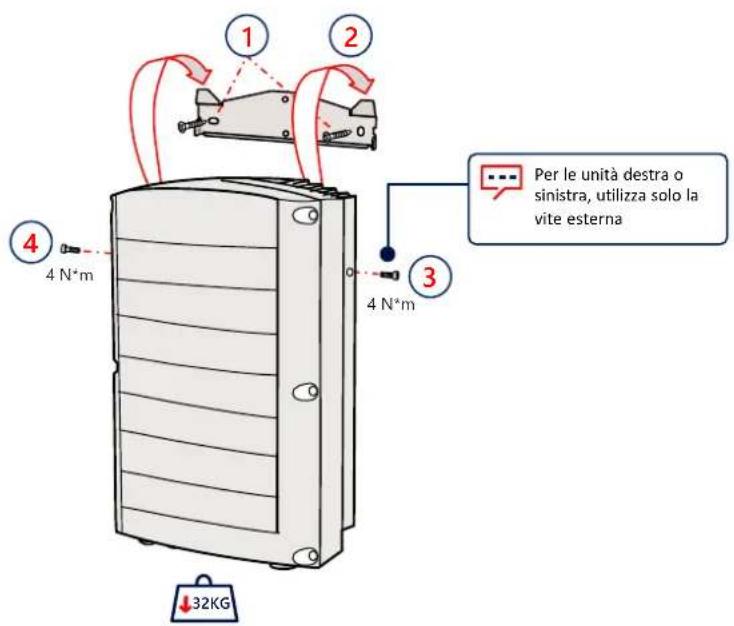

Montaggio delle Unità

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Per le unità destra o sinistra, utilizza solo la vite esterna 4 N*m 4 N*m 32KG

solaredge

6

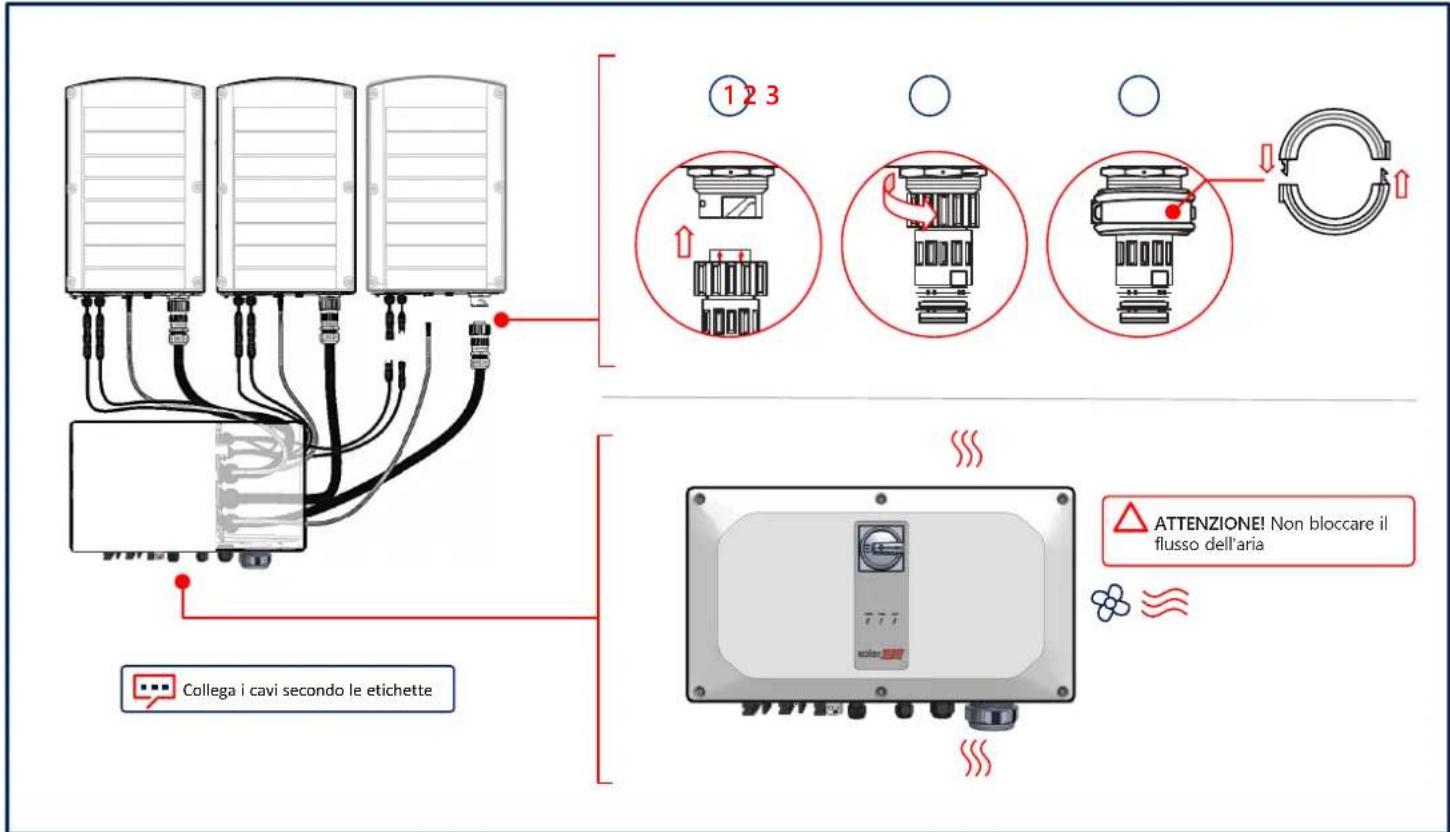

Collegamento dei cavi

Collega i cavi secondo le etichette 1 2 3 ATTENZIONE! Non bloccare il flusso dell'aria

Rimozione dei coperchi

solaredge

7

solaredge

8

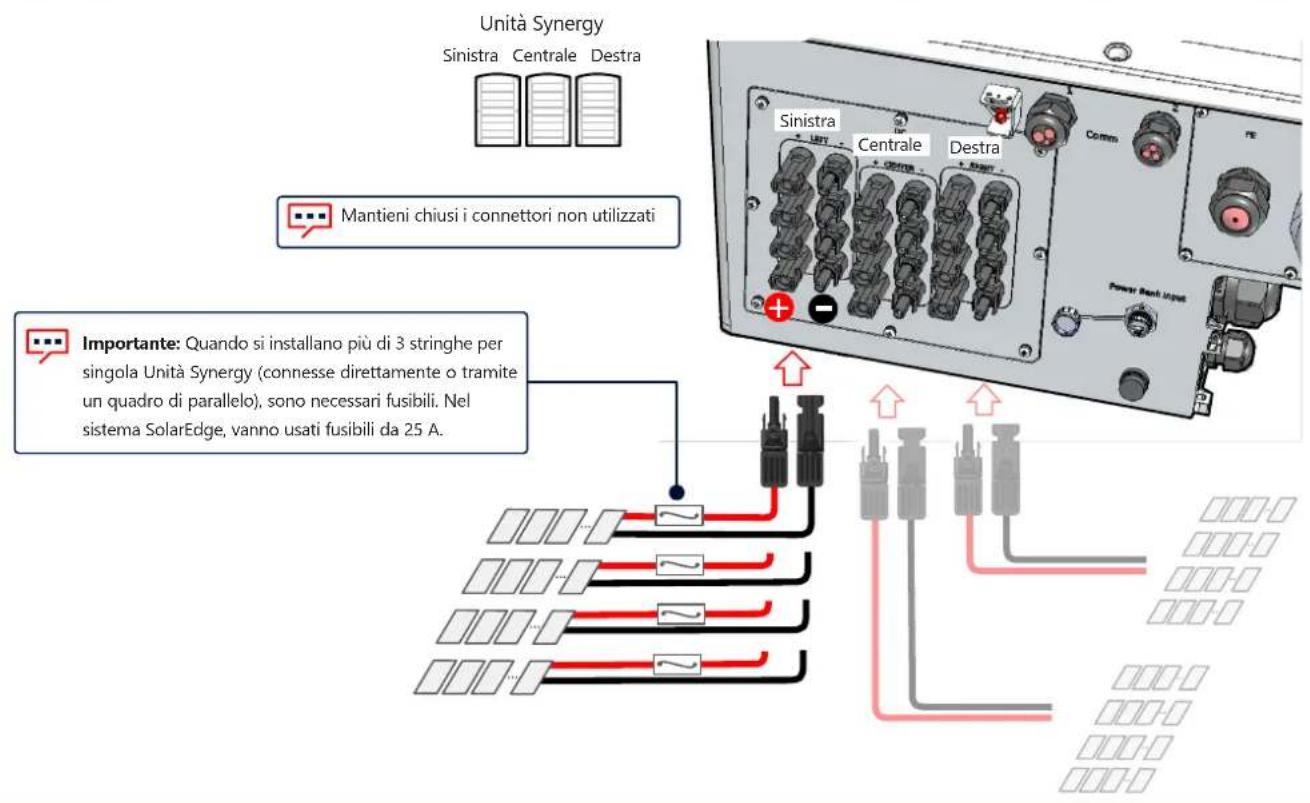

Collegamento delle stringhe FV

Unità Synergy Sinistra Centrale Destra Mantieni chiusi i connettori non utilizzati Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

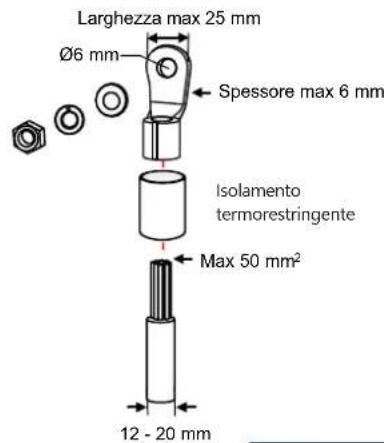

ATTENZIONE!

• Per cavi di alluminio, USA SOLO capicorda bimetallici
- Per cavi in rame, USA SOLO capicorda in rame stagnato

Larghezza max 25 mm Ø6 mm Spessore max 6 mm Isolamento termorestringente Max 50 mm² 12 - 20 mm

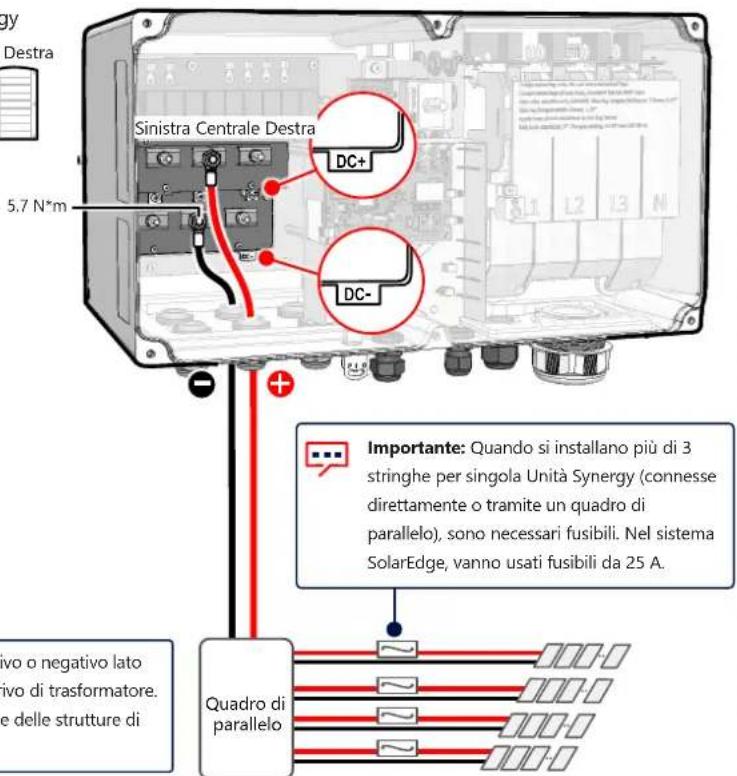

Unità Synergy

Sinistra Centrale Destra

Sinistra Centrale Destra DC+ DC- Quadro di parallelo Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A. 5.7 N*m vivo o negativo lato vivo di trasformatore. e delle strutture di

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

solar edge

9

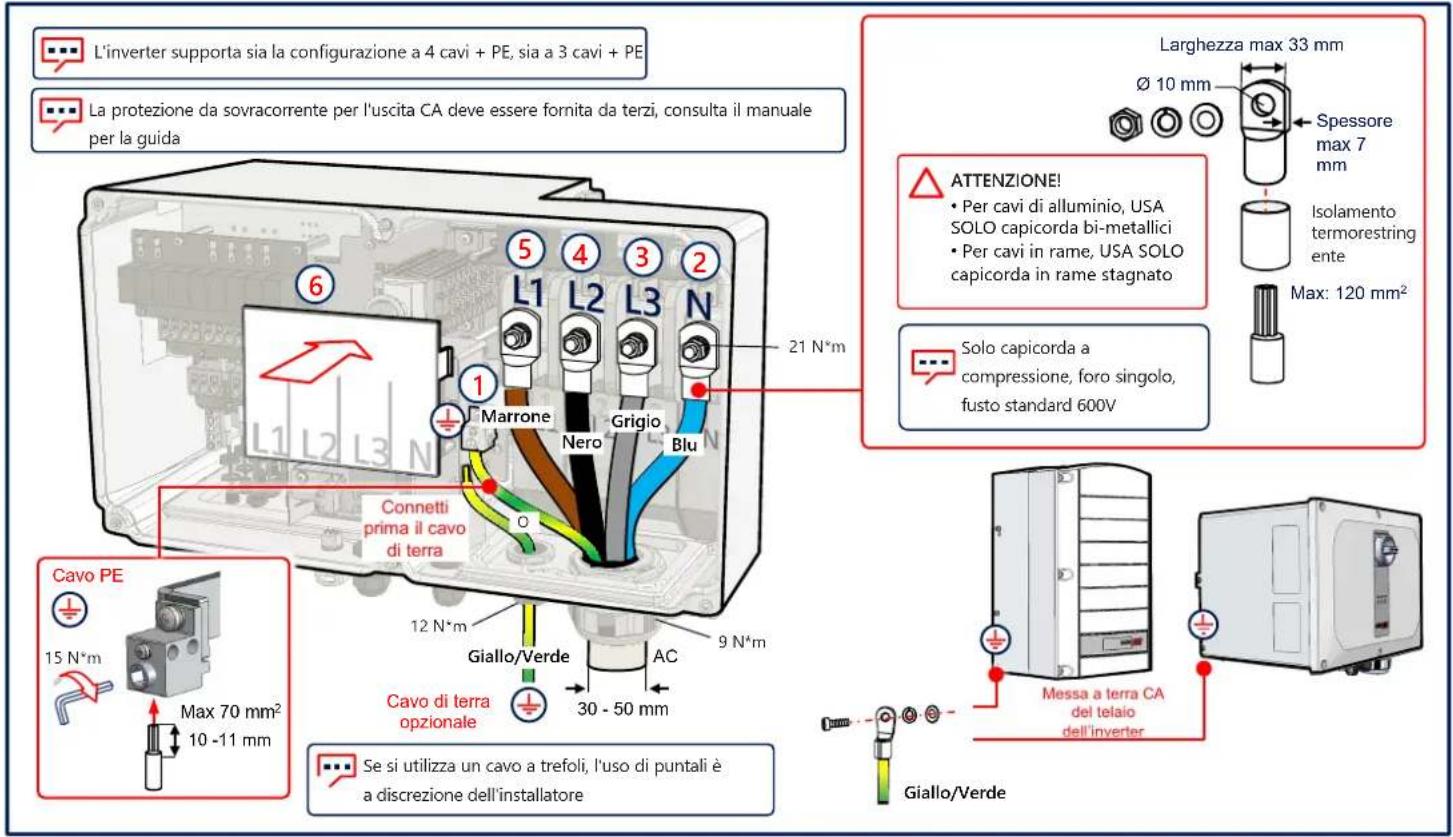

Connessione CA e cavo di terra (PE)

L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale per la guida 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrone Nero Grigio Blu Connetti prima il cavo di terra 12 N*m Giallo/Verde AC 9 N*m Max 70 mm² 10 -11 mm Cavo PE 15 N*m Se si utilizza un cavo a trefoli, l'uso di puntali è a discrezione dell'installatore ATTENZIONE! • Per cavi di alluminio, USA SOLO capicorda bi-metallici • Per cavi in rame, USA SOLO capicorda in rame stagnato Solo capicorda a compressione, foro singolo, fusto standard 600V Larghezza max 33 mm Ø 10 mm Spessore max 7 mm Isolamento termorestring ente Max: 120 mm² Giallo/Verde Messa a terra CA del telaio dell'inverter

Comunicazione LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

Connessione RS485 di inverter multipli

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 G A+ B- RS485-1 Cavo schermato CAT6 a coppie twistate a 3 fill (0,2 - 1 mm²) 5 G A+ B- ③ ④

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

⑤ ↓ ② 3 5.5 N*m ① ④

Installazione dei coperchi

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

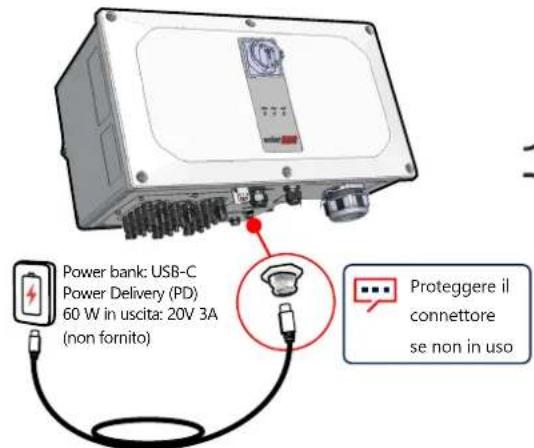

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornito) Proteggere il connettore se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solar edge

17

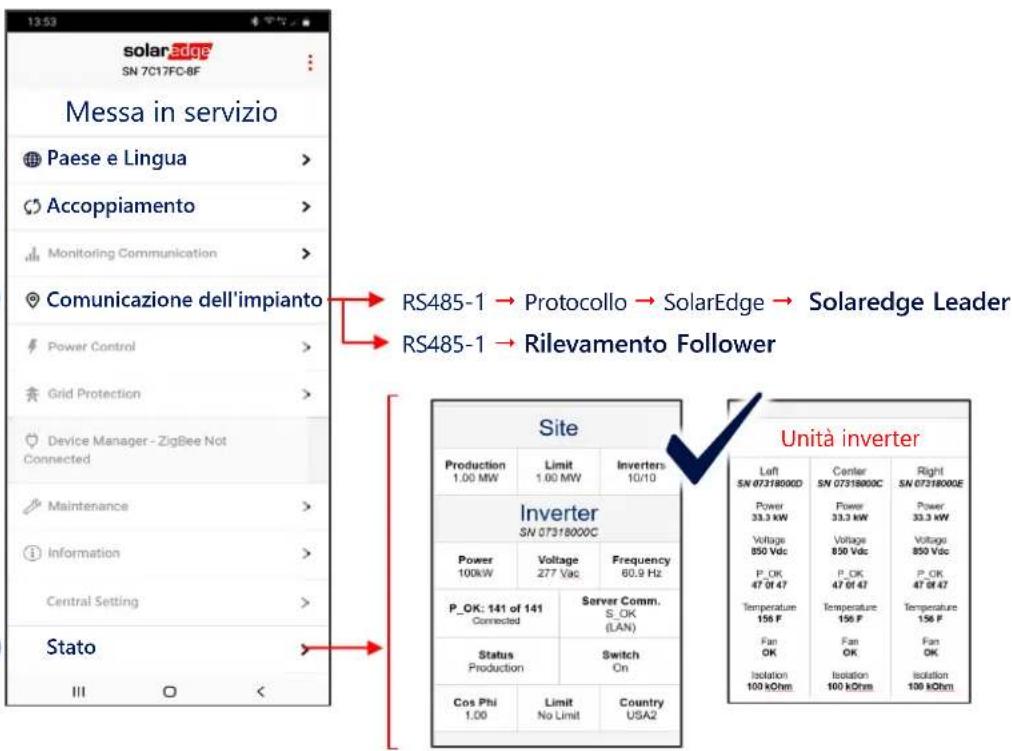

Messa in servizio dell'inverter Leader

1

2

3

4

solarEdge SN 7C17FC-BF Messa in servizio Paese e Lingua > Accoppiamento > Monitoring Communication > Comunicazione dell'impianto Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stato III O < RS485-1 → Protocollo → SolarEdge → Solaredge Leader RS485-1 → Rilevamento Follower Site Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Unità inverter Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.
