Typ produktu	Falownik trójfazowy z technologią Synergy
Marka	SolarEdge
Model	SE90KRW00IBNM4
Moc nominalna	90 kW
Napięcie wejściowe DC	800 V
Napięcie wyjściowe AC	400 V trójfazowe
Częstotliwość	50/60 Hz
Waga	40 kg
Wymiary (S x W x G)	800 x 600 x 300 mm
Zasilanie	Sieć AC, panele słoneczne DC
Technologia	Synergy z optymalizatorami mocy
Główne funkcje	Konwersja DC/AC, optymalizacja mocy, monitoring, komunikacja
Komunikacja	LAN, Wi-Fi (opcjonalnie), RS485, GSM (opcjonalnie)
Kompatybilność	Optymalizatory SolarEdge
Liczba wejść DC	Wiele (w zależności od konfiguracji)
Chłodzenie	Wbudowany wentylator
Klasa ochronności	IP65
Temperatura pracy	-20°C do +60°C
Konserwacja i czyszczenie	Czyścić suchą ściereczką, sprawdzać połączenia corocznie
Bezpieczeństwo	Ochrona przed przepięciami, wyłącznik awaryjny, uziemienie
Części zamienne i możliwość naprawy	Skontaktuj się z pomocą techniczną SolarEdge, naprawa przez autoryzowanego technika
Gwarancja	12 lat
Informacje ogólne	Zgodny z normami europejskimi, przeznaczony do użytku zewnętrznego

Często zadawane pytania - SE90KRW00IBNM4 SolarEdge

Jak zainstalować falownik SolarEdge SE90K?

Instalacja musi być przeprowadzona przez wykwalifikowanego specjalistę. Postępuj zgodnie z szybkim przewodnikiem instalacji: przymocuj urządzenie do ściany, podłącz kable DC i AC, podłącz komunikację, a następnie przeprowadź uruchomienie za pomocą aplikacji SolarEdge SetApp.

Co oznaczają diody kontrolne na falowniku?

Diody to: Zielona (produkcja energii elektrycznej), Niebieska (aktywna komunikacja), Czerwona (błąd systemu). Migotanie oznacza konkretne stany opisane w instrukcji.

Jak podłączyć optymalizatory mocy?

Optymalizatory łączy się szeregowo między panelami słonecznymi. Użyj SolarEdge Designer do planowania i SolarEdge Mapper do skanowania kodów QR i mapowania optymalizatorów.

Jak przeprowadzić uruchomienie przez SetApp?

Pobierz aplikację SolarEdge SetApp na swój smartfon. Włącz zasilanie falownika, uruchom aplikację i postępuj zgodnie z instrukcjami, aby skonfigurować lokalizację, optymalizatory i komunikację.

Jakie są środki ostrożności przed instalacją?

Przed jakąkolwiek interwencją odłącz zasilanie AC i DC. Odczekaj 5 minut po odłączeniu, aby rozładować kondensatory. Noś środki ochrony indywidualnej.

Jak podłączyć łańcuchy paneli słonecznych?

Podłącz każdy łańcuch paneli do wejścia DC falownika. Użyj odpowiednich końcówek: bimetalicznych dla aluminium, cynowanej miedzi dla miedzi. Przestrzegaj polaryzacji.

Co zrobić w przypadku błędu komunikacji?

Sprawdź połączenia LAN, Wi-Fi lub RS485. Zrestartuj falownik i router. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną SolarEdge.

Jak konserwować falownik?

Wyczyść zewnętrzną część suchą ściereczką. Sprawdzaj połączenia i otwory wentylacyjne raz w roku. Nie blokuj wlotów powietrza. Wezwij technika do interwencji wewnętrznych.

Jakie kable komunikacyjne są kompatybilne?

Używaj kabli Ethernet (LAN) do komunikacji przewodowej lub wbudowanego Wi-Fi. Dla RS485 używaj ekranowanej skrętki. Moduł GSM jest opcjonalny.

Jak skontaktować się z pomocą techniczną SolarEdge?

Odwiedź oficjalną stronę https://www.solaredge.com/service/support, aby znaleźć dane kontaktowe dla Twojego regionu. Przygotuj numer seryjny i opis problemu.

INSTRUKCJA OBSŁUGI SE90KRW00IBNM4 SolarEdge

Falownik trojfazowy z technologi synergii

Skrócona instrukcja instalacji

PN:SExxK-xxxxIxxxx

Europa, APAC i RPA

Wersja 1.3

solar edge

Legenda

UWAGA

Ten symbol oznacza informacja pomocne dla uzytkownika w celu optymalnégo wykorztystwania produktu.

PRZESTROGA!

Oznacza niebepezcieznstwo. Sygnalizuje, ze jesti dana procedura nie zostanie prawidlowo wykonana lub uwzgldehniona,要去dojsdo uszkodzenia lub zniszczenia produktu. Nie nalezy pomijać przystrozigi dopóki wskazane warunki nie dostanaw pelni zrozumiane i spelnione.

OSTRZEŽENIE!

Oznacza niebepezieczne stwo. Sygnalizuje, ze jesti dana procedura nie zostanie prawidto wykonana lub uwzgldehniona, moze dojsc do urazu ciała lub smierci. Nie naley pomija ochrzejenia dopoki wskazane warunkiNie zostana w pebni zrozumiane i spelhione.

Nie przycie zączy kablowych

WtACZ/WYLACZ przelacznik ON/OFF/P i odczekaj 5 minut

WLaCZ/WYLACZ wylacznik awaryjny DC w Menadzerze Synergii odczekaj 5 minut (Dotyczy wylacznie modeli z wylacznikiem awaryjnym DC)

NALEZY ZACHOWA CTE INSTRUKCJ E - Niniejsza instrukcja zaiera wazne wytyczne dotyczne falownika trojfazowego, ktorych nalezy przestrzegac podcas instalacji i konserwaci. Copyright © SolarEdge Inc. Wszelkie prawa zastrzezone.

Instalowanie optymalizatorów mocy

①→②→③→④→⑤→⑥

solar edge

1

(1)

Uzyj narzedzia SolarEdge

Designer

do zaprojektowania instalacji

https://designer.solaredge.com

(2)

optymalizatorów mocy w

fancuchu

Pobierz

solar edge

1

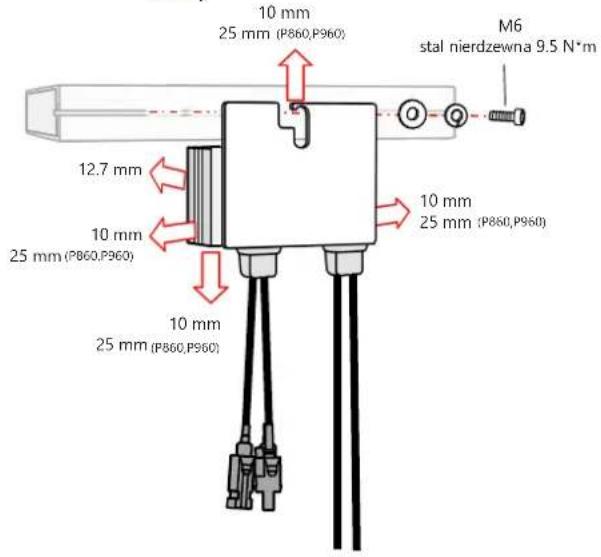

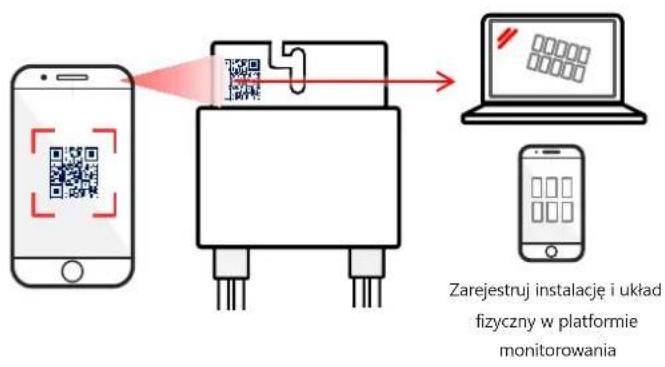

Instalowanie optymatizatorów mocy

3

Zeskanuj kod QR za pomocarnejedzia Mapper

(4)

Zainstaluj optymalizator mocy

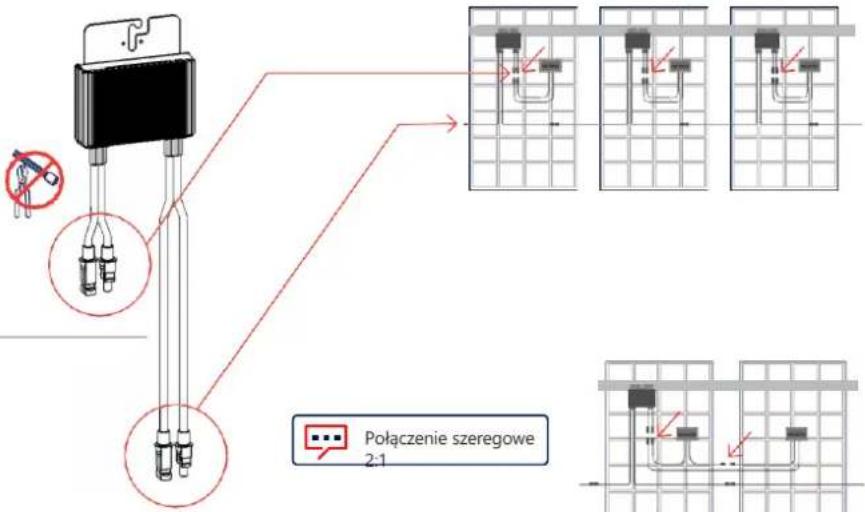

Instalowanie optymalizatorów mocy

①→②→③→④→⑤→⑥

solar 2017

1

Podlacz wejscie Modu

Podlacz wyjscie z Iancuchem

Uzyj optymalizatorz dwoma

wejsciami (P800p) do

rownoleglego polaczenia dwoch

PV lub uzyj kabla rozgalezionego,

aby podlączyć dwa PV do jegnego

optymalizatora wejsciowego

solar edge

2

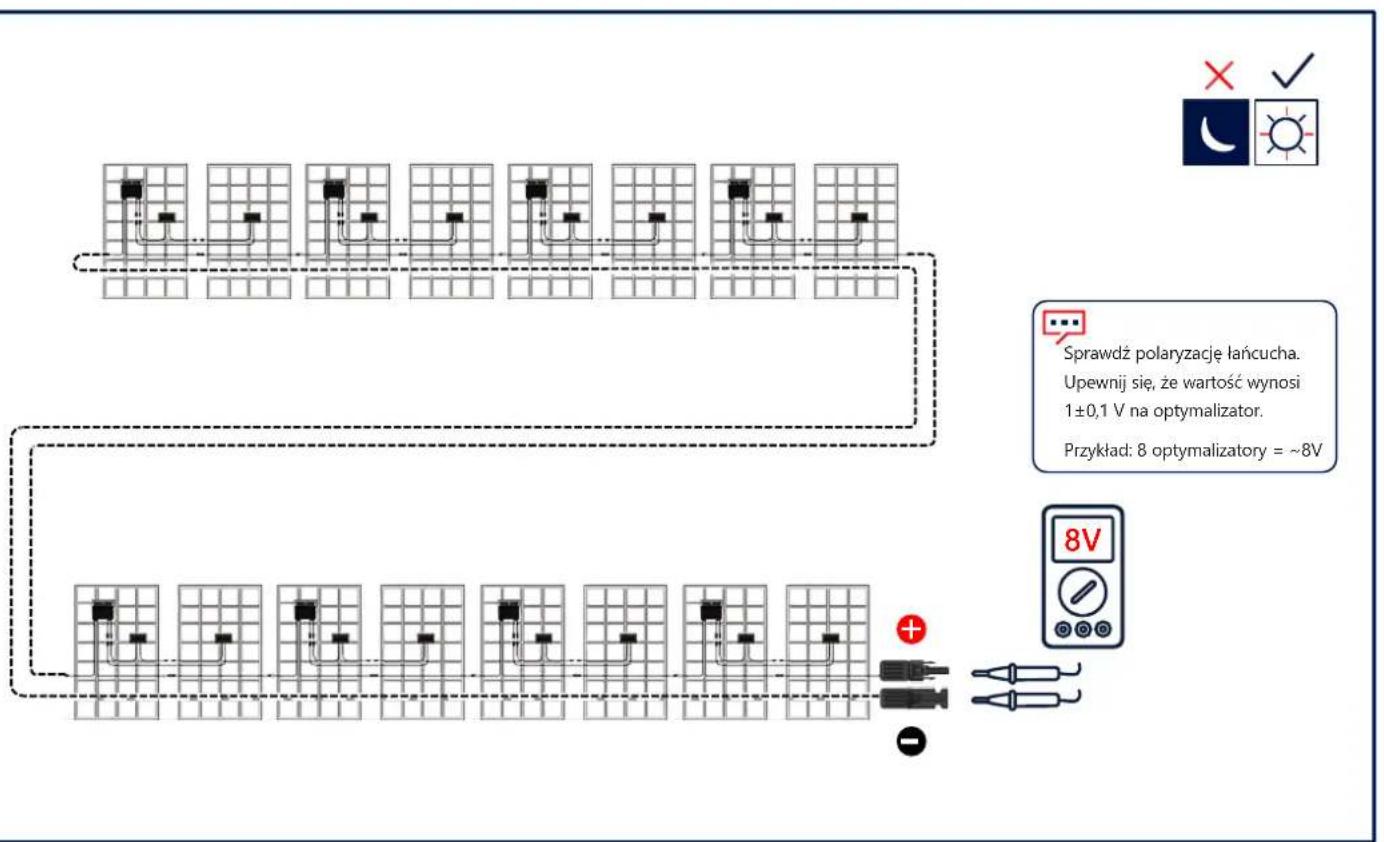

Podłuczanie moduław fotowoltaicznych

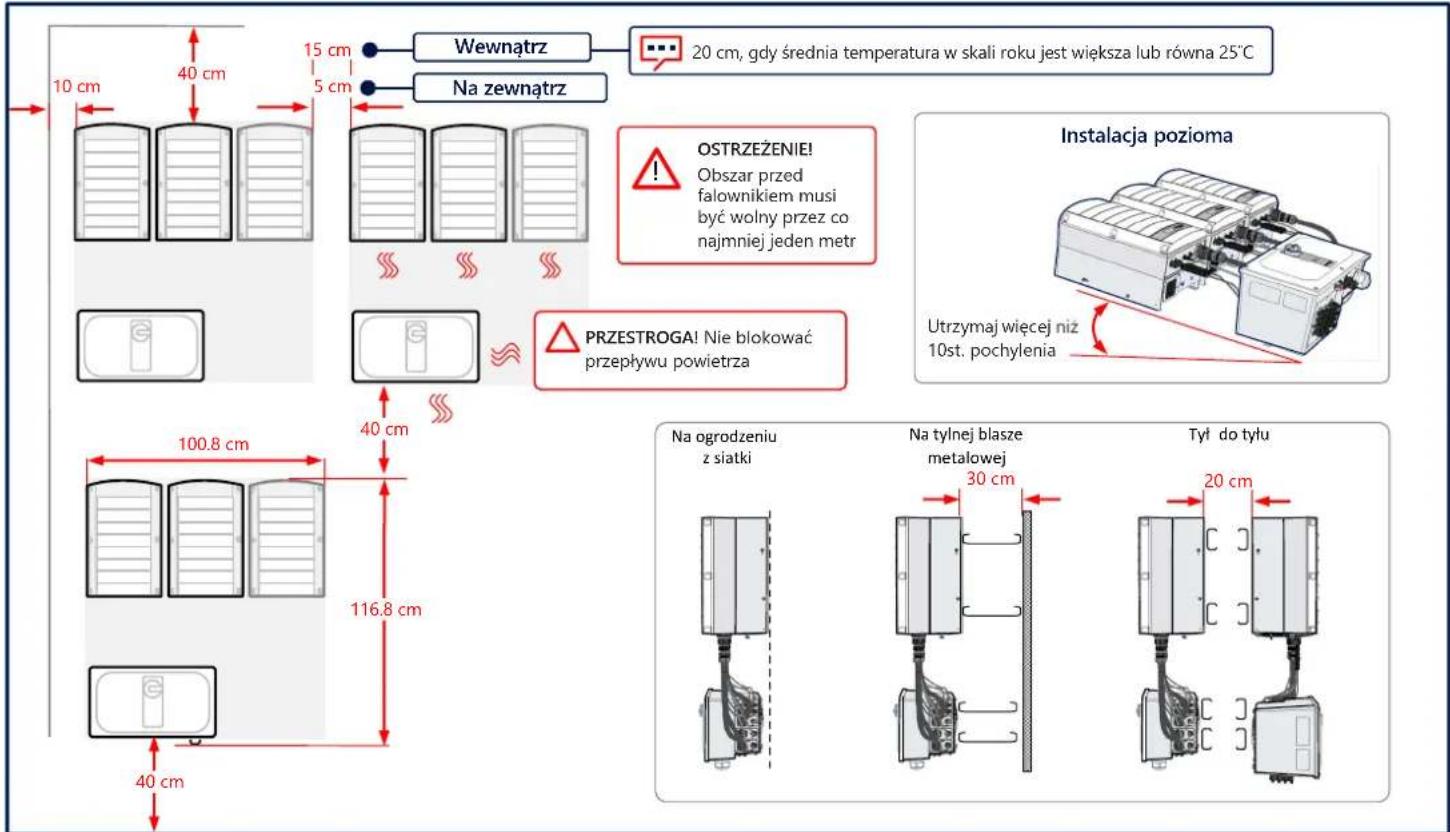

Ostępy montañowe

solar edge

3

solar2017

4

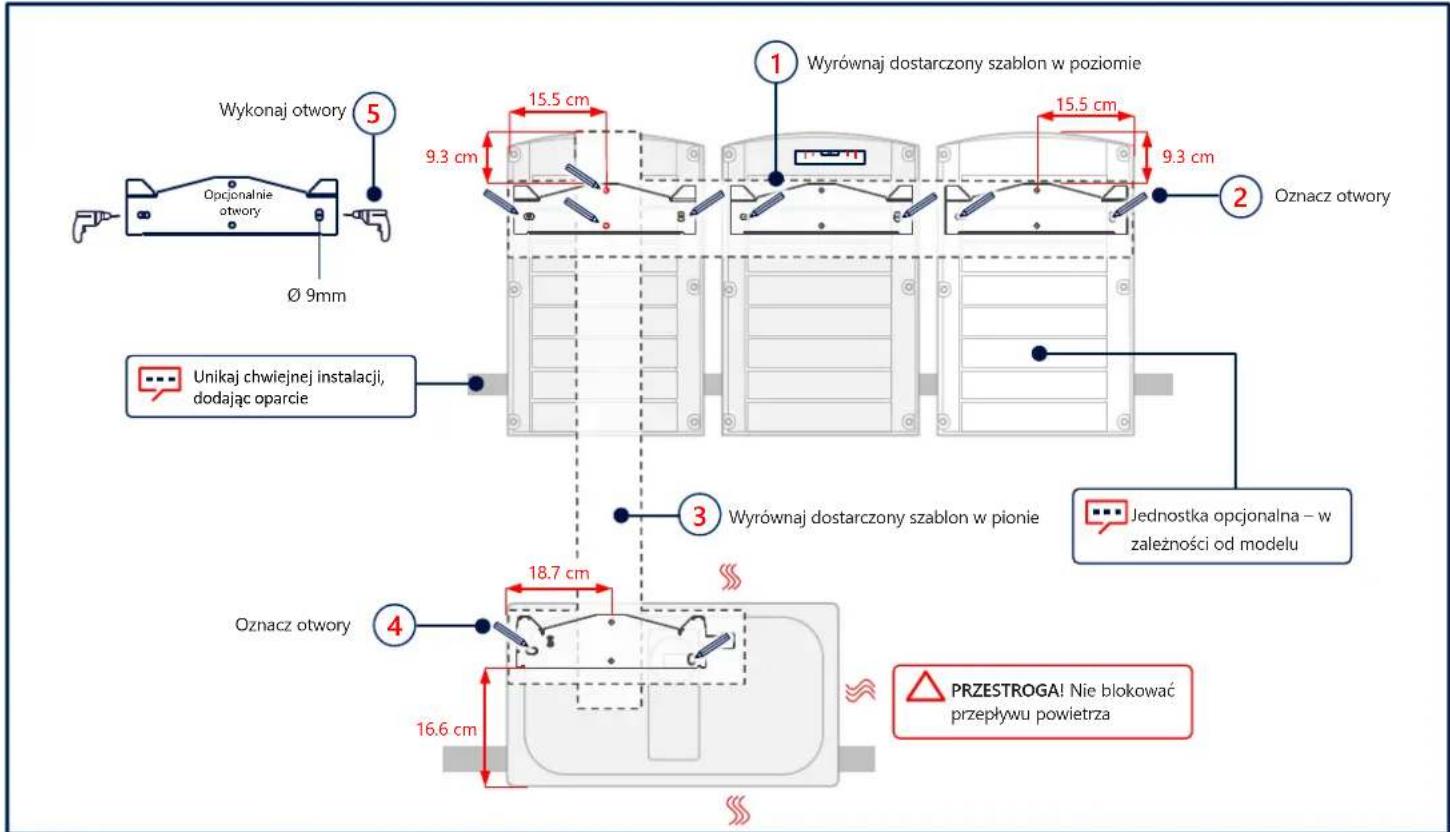

Oznakowanie i wykonywanie otworów

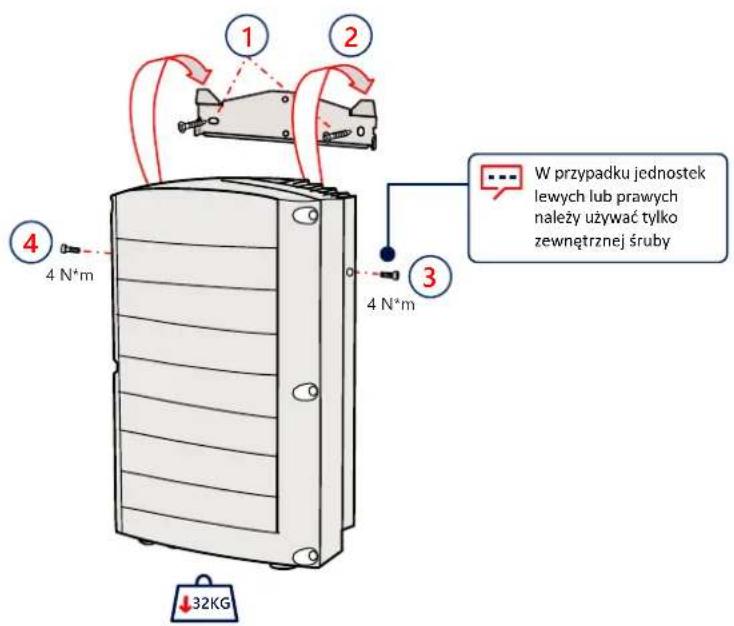

Montañjuredostek

solar2007

5

solar edge

6

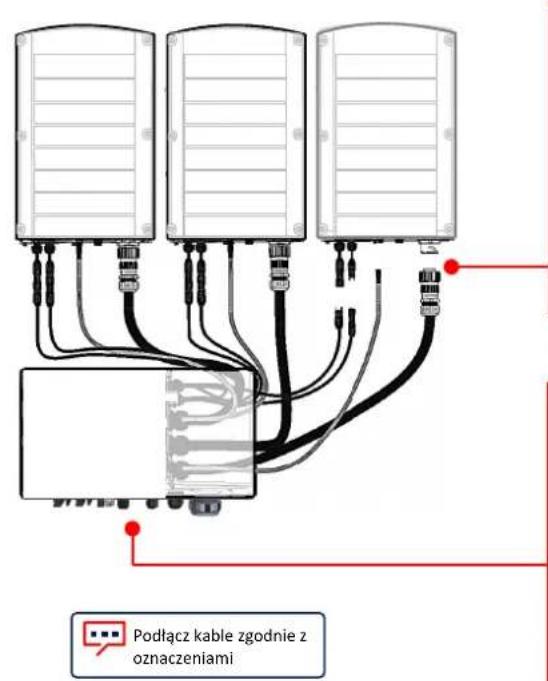

Okablowanie

PRZESTROGA! Nie blokowa przechywugowietra

ZdejmowaniePokrywy

solar 2017

7

1

OSTRZEZENIE
PRZED PRZYSTAPIENIEM DO INSTALLACJ NALEZY ODlaczyc ZASILANIE

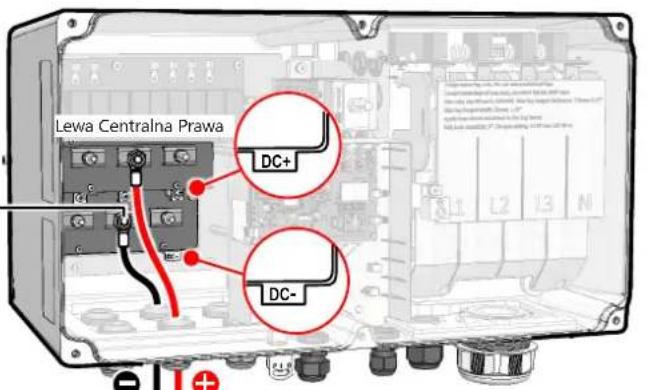

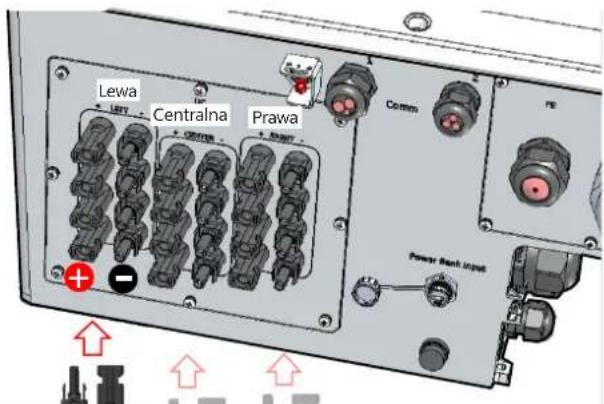

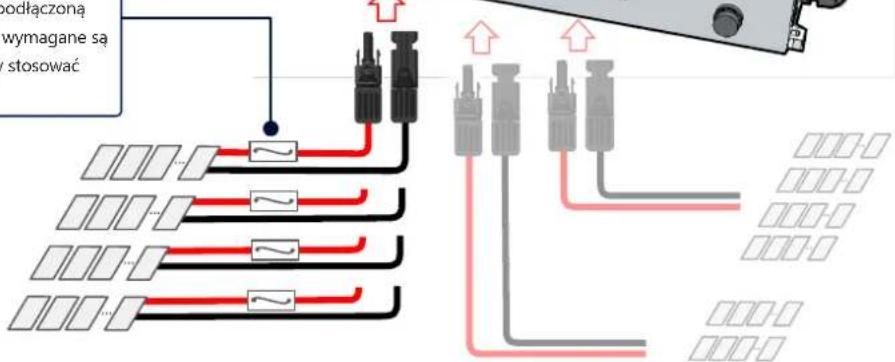

Podłuczanie Łanczuchów fotowoltaicznych

Jednostki Synergy

Lewa Centralna Prawa

Nieuzywane zlokza nalezy zakryc

Wazne: W przypadku instalaci systemu z wiecj niz 3 tancuchami na jegna jegnestke Synergii (podaczona bezposrednio lub przy skrzynke laczaca) wymagane sa bezpieczniki. W systemie SolarEdge nalezy stosowac bezpieczniki 25A.

Podłuczanie Łanczuchów PV przyzej pojedyncze wejscie DC

solar 2017

8

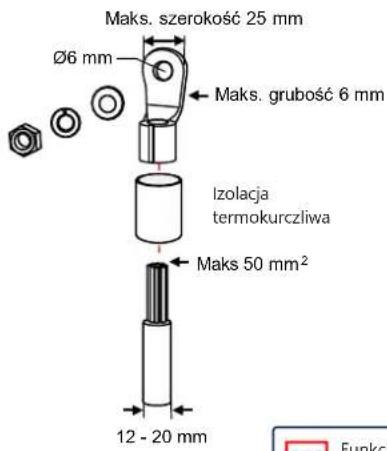

PRZESTROGA!

W przypadku przewodów almaniowych UZYWAC WYACZNIE koncownik bimetalowych
- W przypadku przywodów miedzianych UZYWAC
WYLACZNIE koncowek miedzianych cynowanych

Jednostki Synergy

Lewa Centralna Prawa

5.7 N*m

Wazne: W przypadku instalacji systemu zWiecj niz 3 Iancuchami na jedernejnostke Synergii (podlaczona bezposrednio lub przyszkrzynke faczca) wymagane sa bezpieczniki. W systemie SolarEdge nalezy stosowac bezpieczniki 25A.

Modul Polaczeniowy

Funkcjonalne uziemienie elektryczne bieguna ujemnégo lub dodatnio go stronie DC jest zabronione, ponieważ falownik nie ma transformatora. Uziemienie (uziemienie) ram modulów i wyposzazenia montażowej modulów panelu fotovoltaicznego jest dopuszczalne

solar edge

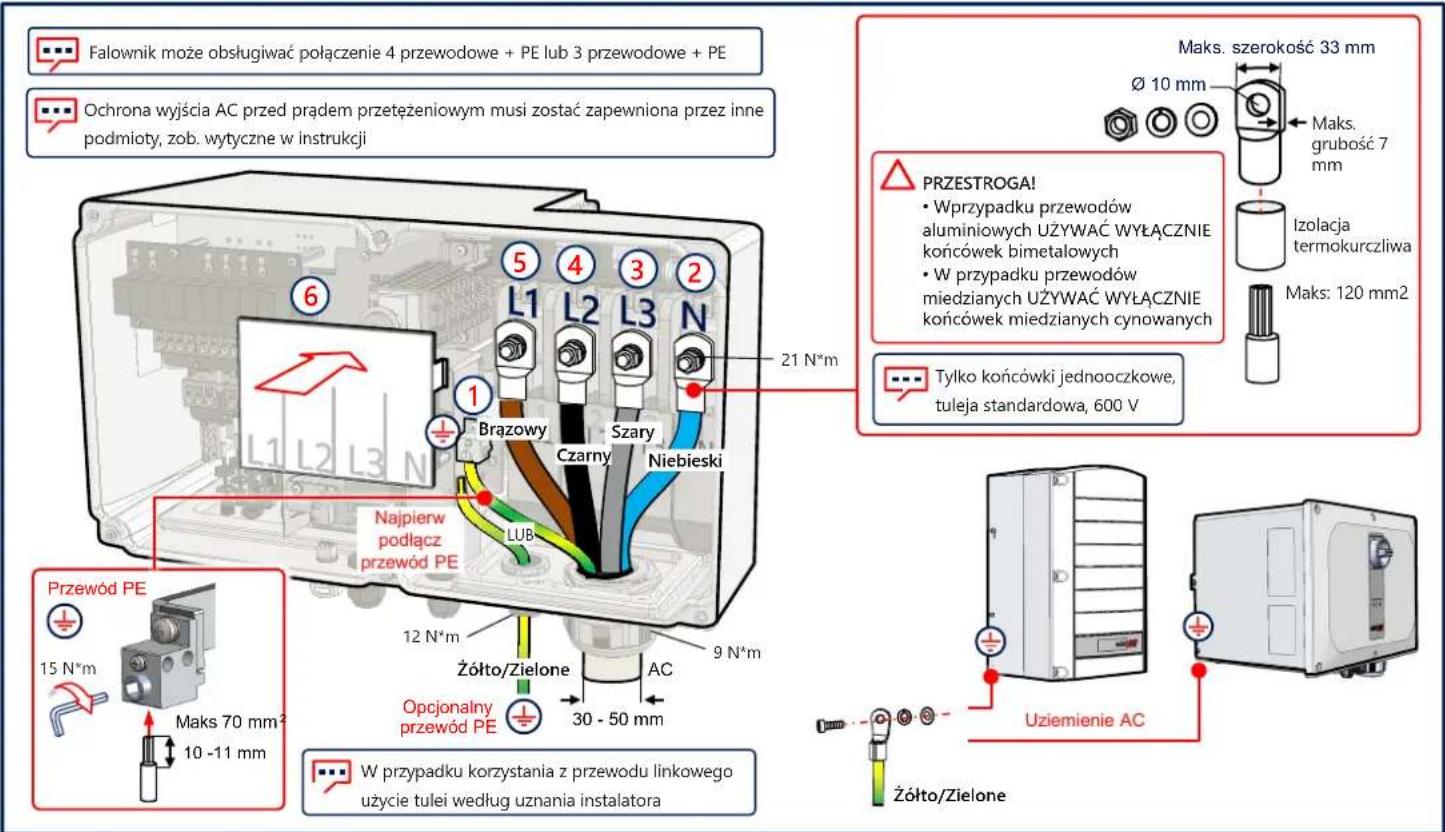

Podłaczenia AC i uziemienie ochronne (PE)

Komunikacja LAN

10

solar

11

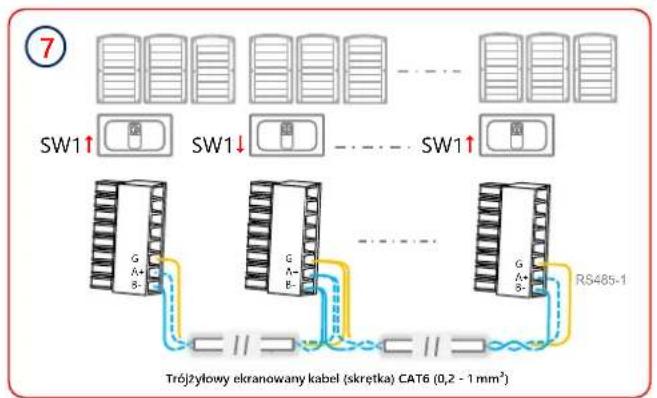

RS485 Podłaczenia kilku falowników

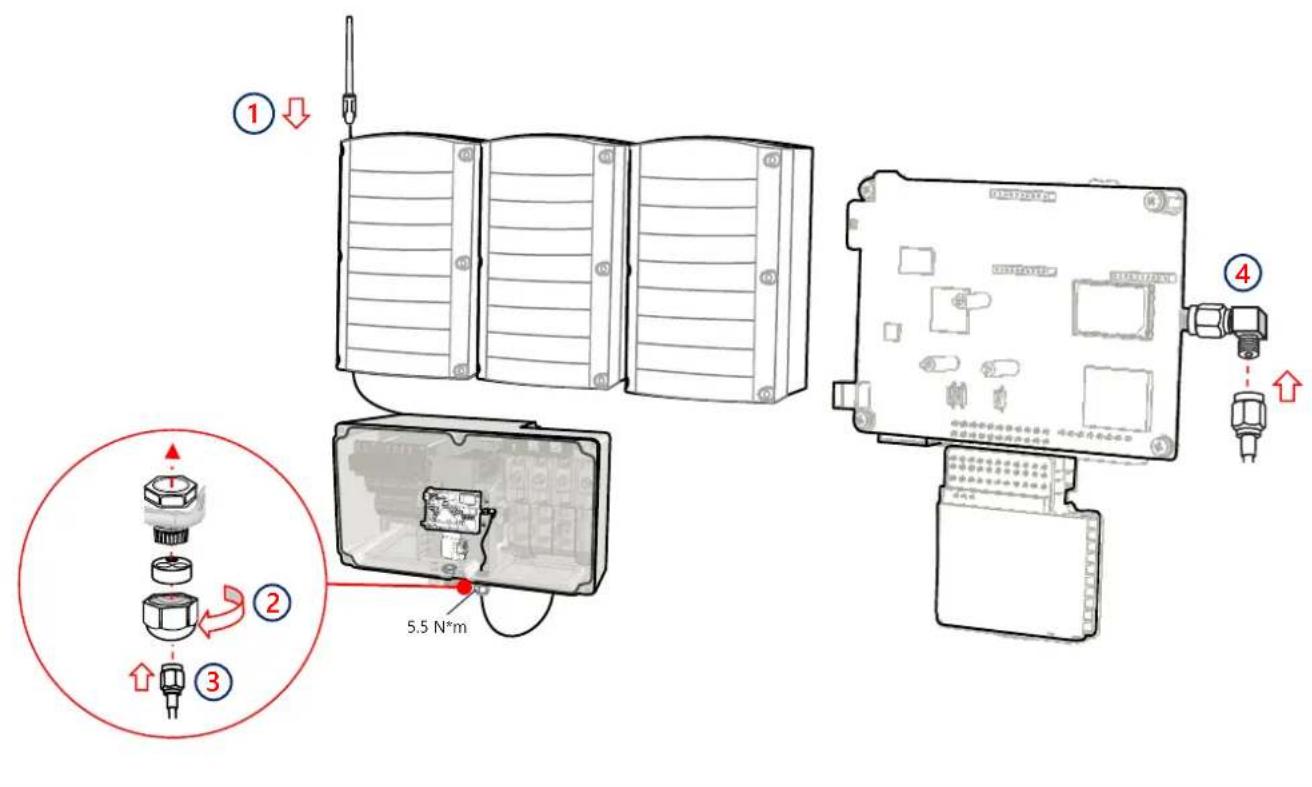

Komunikacja Wi-Fi (opcjonalnie)

12

solar edge

13

Komunikacja komórkowa (opcjonalnie)

ZakadaniePokrywy

solar 2017

14

solar add

15

Wstepne przy braku zasilania AC (opcja 1)

134

Pobierz applikacja SolarEdge SetApp

Google Play

Przekazanie do eksploataci przy podłaczonym zasilaniu DC i AC (opcja 2)

16

Pobierz applikacja SolarEdge SetApp

Włacz zasilanie

Uruchom aplikacja SetApp i postepuj zgodnia z wskazówkami

solar2014

17

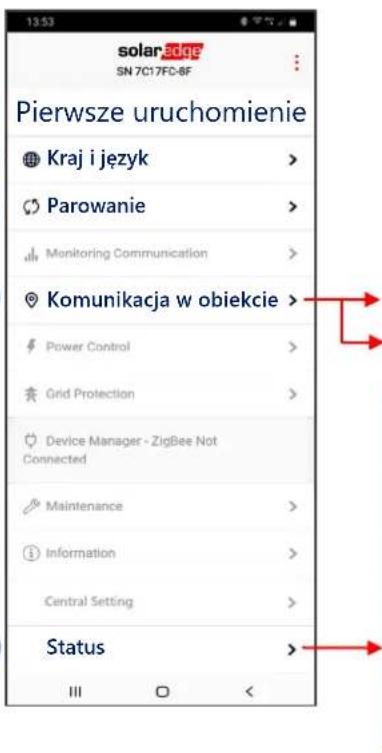

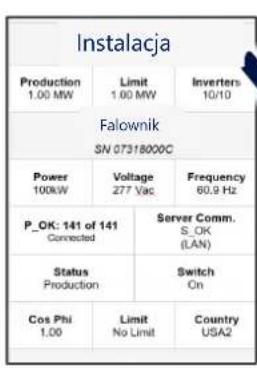

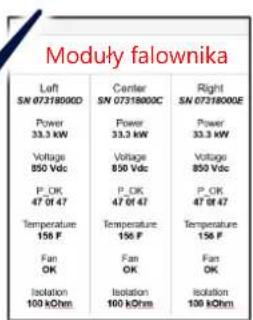

Przekazanie falownika nadrzędnego do eksploataci

RS485-1 Protokóf SolarEdge Urzadzenia nadrzędne SolarEdge
RS485-1 Wykrycie urzadzenia podrzędngo

Wskazania diod LED

18

ZASILANIE KOMUNIKACJA BLAD

Zielony Niebieski Czerwony

System wytwarza energia

Siec AC jest podłuczona, ale system nie wytywarza energii

Falownik komunikuje są Platforma Monitoringu

Bzbd systemu

solaredge

Kontakt z dzialem wsprawcia:

Jesli masz problem techniczne z produktami SolarEdge, skontaktuj sie z nami poprzej: https://www.solaredge.com/service/support

Zastrzega sie mözgliwość zmian bez uprzejdenia. Copyright © SolarEdge Inc. Wszelkie prawa zastrzezone, Marzec 2021.
