| Typ produktu | Třífázový střídač s technologií Synergy |
| Značka | SolarEdge |
| Model | SE100KBE00IBNC4 |
| Jmenovitý výkon | 100 kW |
| Vstupní DC napětí | Neuvedeno v návodu |
| Výstupní AC napětí | Třífázové, 400 V (typické) |
| Hlavní funkce | Konverze DC-AC, sledování bodu maximálního výkonu (MPPT), komunikace s výkonovými optimalizátory |
| Komunikace | LAN, RS485, Wi-Fi volitelně, mobilní síť volitelně |
| Kompatibilita optimalizátorů | Výkonové optimalizátory SolarEdge (např. P800p) |
| Stupeň krytí | Neuvedeno (typicky IP65 pro venkovní použití) |
| Rozměry (D x V x Š) | Neuvedeny (přibližně 600 x 800 x 300 mm pro 100 kW) |
| Hmotnost | Neuvedena (přibližně 60 kg) |
| Napájení | Třífázová AC síť a DC solární panely |
| Bezpečnost | DC vypínač, AC vypínač, povinné uzemnění, ochrana proti nadproudu |
| Údržba a čištění | Zkontrolujte připojení, neblokujte proudění vzduchu, čistěte suchým hadříkem |
| Náhradní díly a opravitelnost | Nestříhejte kabely, pro jakékoli opravy kontaktujte technickou podporu SolarEdge |
| Kontrolky | Zelená (výroba), Modrá (komunikace), Červená (alarm) |
| Uvedení do provozu | Prostřednictvím aplikace SolarEdge SetApp |
| Obecné informace | Návod k dispozici v několika jazycích, záruku ověřte u výrobce |
Často kladené otázky - SE100KBE00IBNC4 SolarEdge
Dotazy uživatelů ohledně SE100KBE00IBNC4 SolarEdge
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Solární panel ve formátu PDF zdarma! Najděte svůj návod SE100KBE00IBNC4 - SolarEdge a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SE100KBE00IBNC4 značky SolarEdge.
NÁVOD K OBSLUZE SE100KBE00IBNC4 SolarEdge
Trifazový měnič se synergickou technologii
Strucny navod k instalaci
PN:SExxK-xxxxlxxxx
Pro Evropu, oblast
APAC a Jizni Afrika
Verze 1.3
solar edge
Legenda
POZNÁMKA
Timto symbolem se oznacuj informace, ktere maiu uzivateli pomoct s optimalmim pouzivanim produktu.
UPOZORNENI!
Predstavuje riziko. Nedodrzeni nebo nespravné provedeni tohoto postupu muze zpusobit poskozeni nebo znicenji produktu. Nepokraujte v provadeni postupu, ktery nasleduje za upozornemim, dokud plne nepochopite a nesplnite uvedene podminky.
VAROVÁNÍ!
Predstavuje riziko. Nedodrzeni nebo nespravné provedeni tohoto postupu muze zpusobit zraneni nebo smrt. V priadé varovani nepokracujte v provadéní postupu, dokud plne nepochopite a nesplinite uvedené podminky.
Nestrihejte konektory kabelu.
Tínto symbolem jsou v manuálech a na zařizenich SolarEdge opatény zemplínci body.
Zapnete/vynpene hlavn AC jistic a poceje 5 minut
Zapnete/vypnete bezpecnostni DC odpojovac Synergy Manageru a pocejte 5 minut (Plati pouze pro modely s bezpecnostnim DC odpojovaem.)
TYTO POKNY USCHOVEJTE - Tento pruvodce obsahuje dulezite pouky k trifazovemu menici, ktere je nutne dodrozvat behem instalace a udzby. Pouzivani tohoto zaizeni zpusobem, ktere neni v tomt dokumentu specifikovan spolecnosti SolarEdge, muze narusit ochranu poskytovanou timto zaifenim.
Instalace vykonovych optimérù
①→②→③→④→⑤→⑥
solar edge
1
(1)
Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com
(2)
Stáhněte si SolarEdge Mapper pro mapovány výk. optimérů stringú
solar edge
1 Installace vykonovych optimizierung

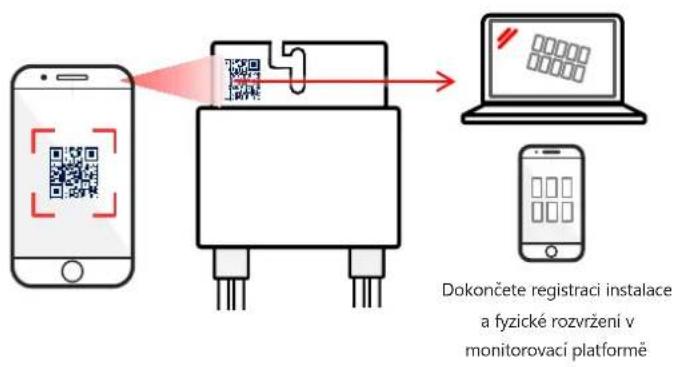

Naskenujte QR kód pomoci Mapperu.
solaredge

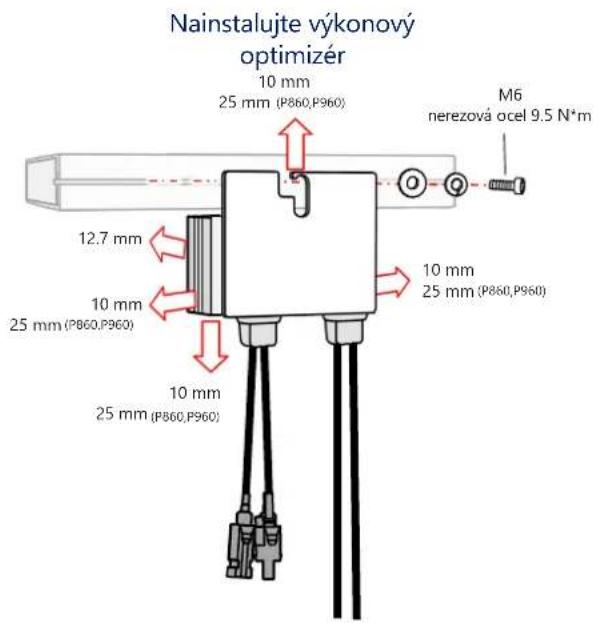

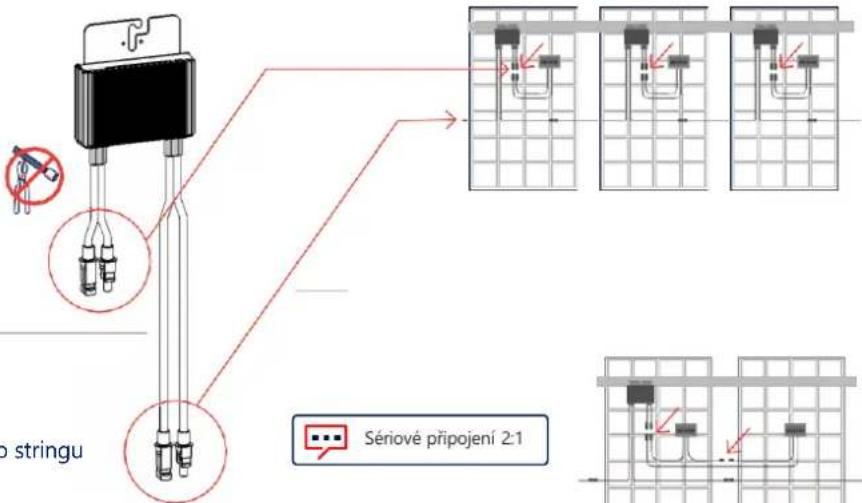

Instalace vykonovych optimérù
1
Pripojte vstup z panelu
Pripojte vystup do stringu
K paralelmimu pripojeni dvou FV
panelu pouzijte optimizer se dvema
vstupy (P800p) nebo odboznym
kabelem pripoje dva FV panely k
optimizero sjidnim vstupem.
solar edge
2

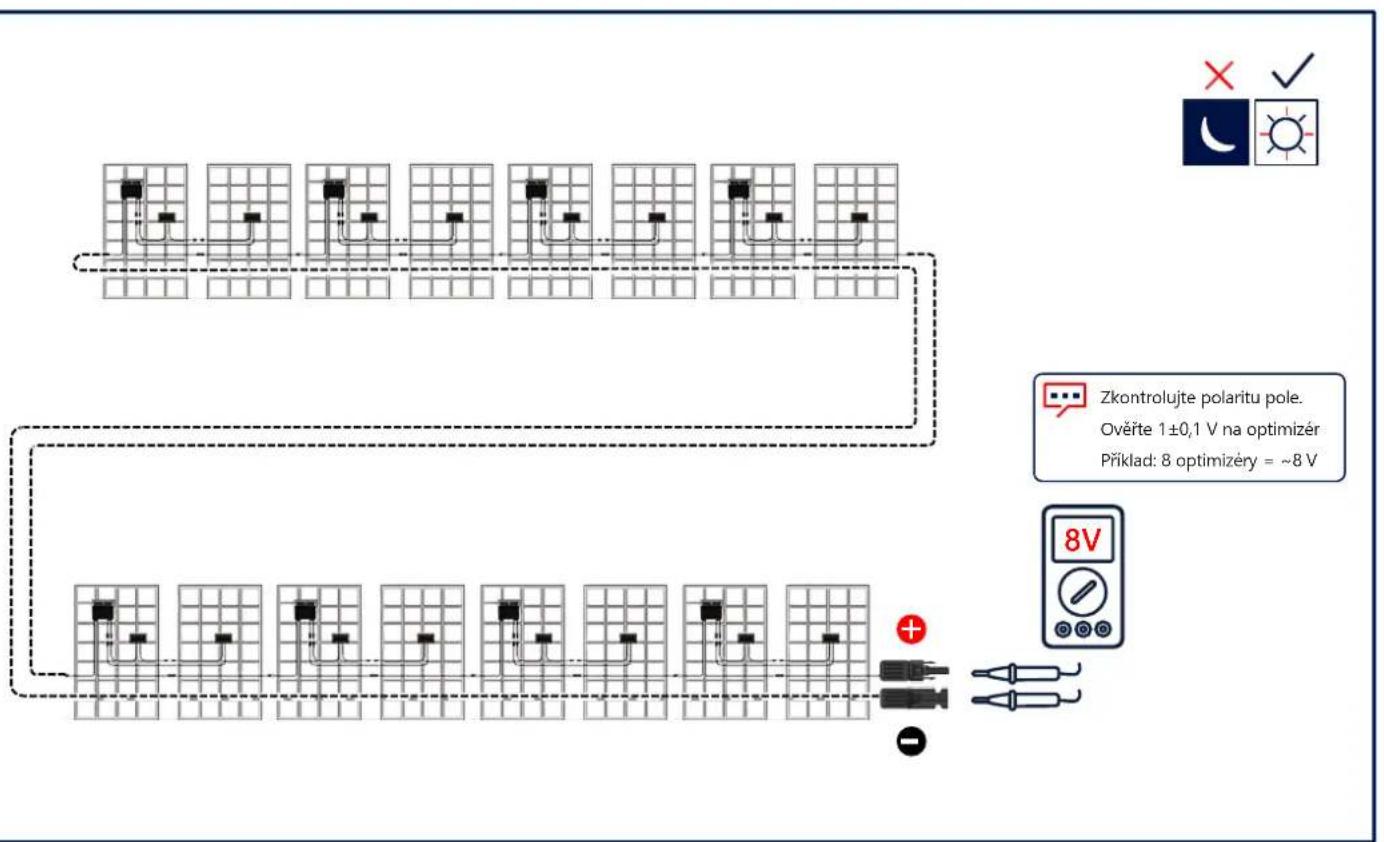

Připojeni FV pole
Zachování vzdálenosti
solar edge
3
solar2017
4

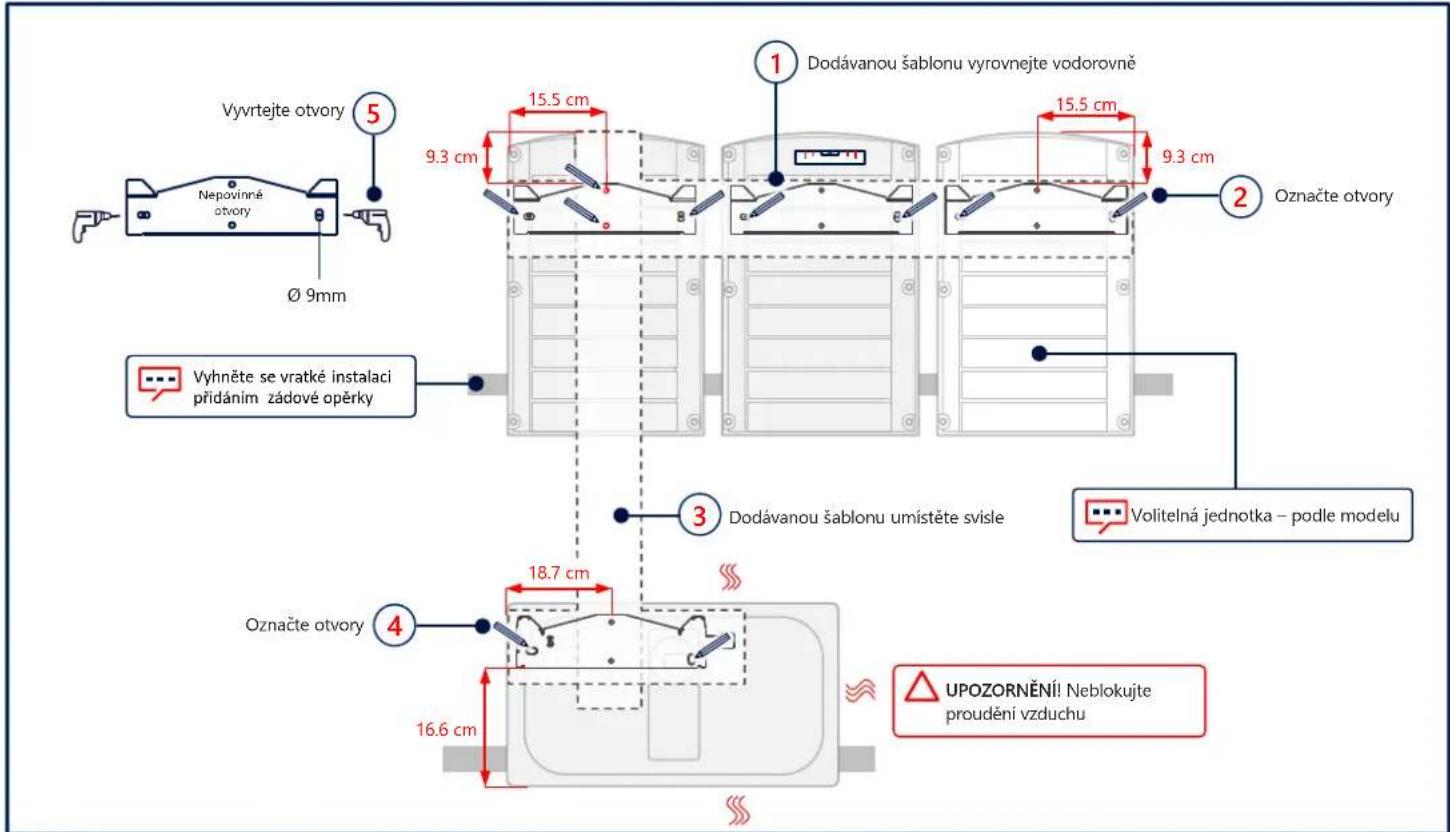

Značky a vrtání otvorů

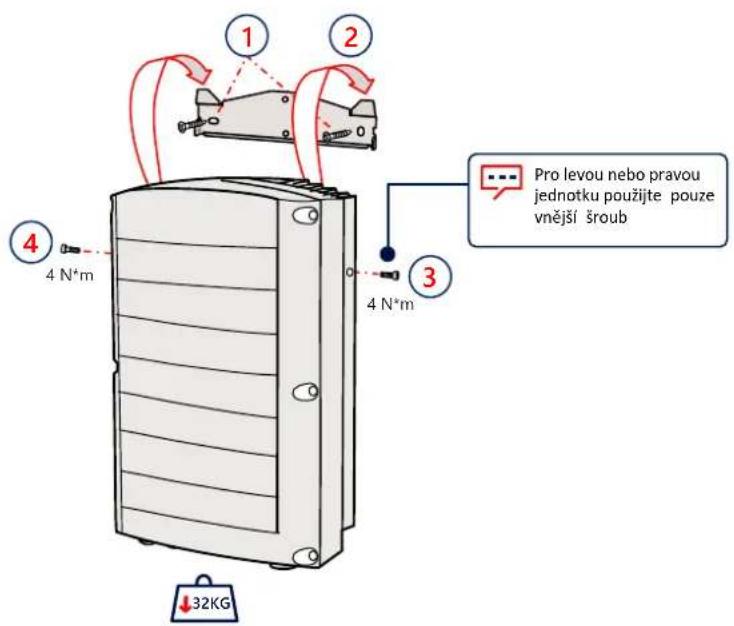

Montáž jegnotek
solar200
5
solar edge
6

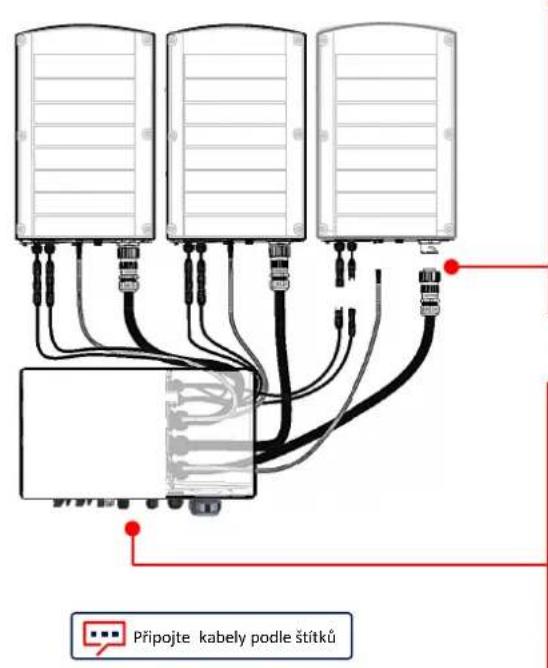

Připojení propojovacích kabelů
UPOZORNEN! Neblokujte proudeni vzduchu

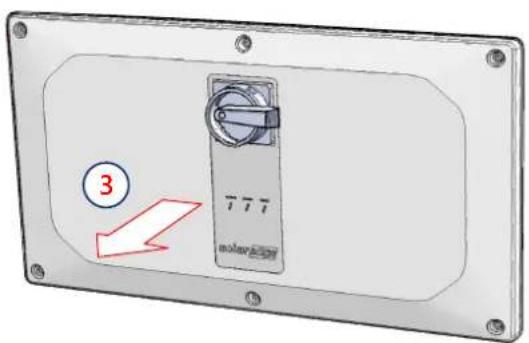

Odstranění krytů
solar 2017
7
1
VAROVÁNÍ
PRED ZAHAJENIM MONTAZE VYPNETE NAPAJENI
solar edge
8

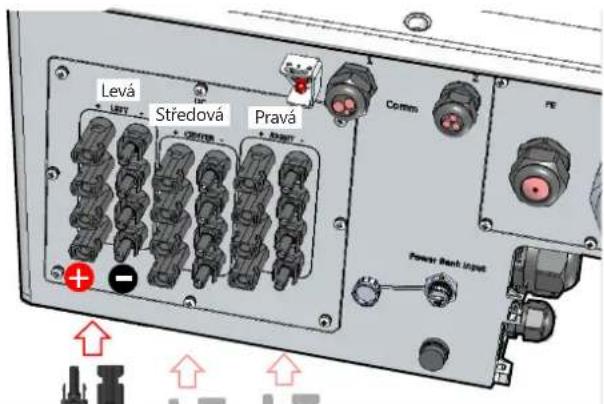

Připojení FV stringú
Synergické Jednotky
Leva Stredova Prava
Nepouzité konektory udržujte zakryté

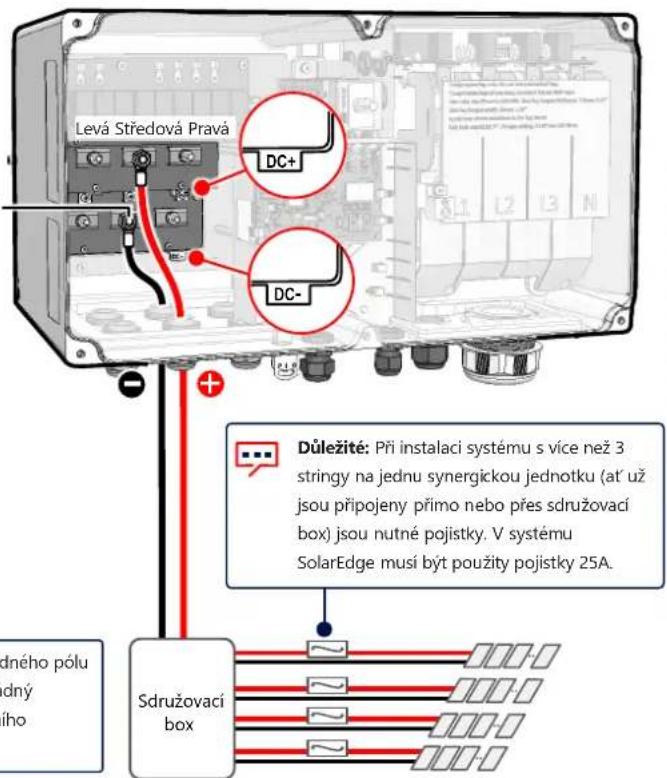

Dulezite: Pri instalaci systemu s vice nez 3 stringy na\ jednu synergickou Jednotku (a'uz jsou pripojeny\ primo nebo prs sdruzovaci box) jsou nutne pojistky.\ V systemu SolarEdge musi byt pouzity pojistky 25A
Připojení FV stringů jedném DC vstupem
solar 2017
8

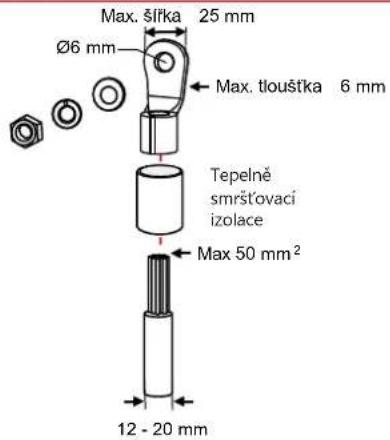

UPOZORNENI!
U hlinikovych dratu POUZIVEJTE POUZE bimetalicka oka
U medénych dratu POUZIVEJEPOUZE medenapocinovanaoka
Synergické Jednotky
Leva Stefedova Pravá
5.7 N*m
Funké elektrické uzeméni zápornoéne nebo kladného polu na strane DC je zakázano, protoze ménic némá zádny transformátor. Uzméni rámù panelú a montážniho príslusenstvi panelú FVS je prijatelné

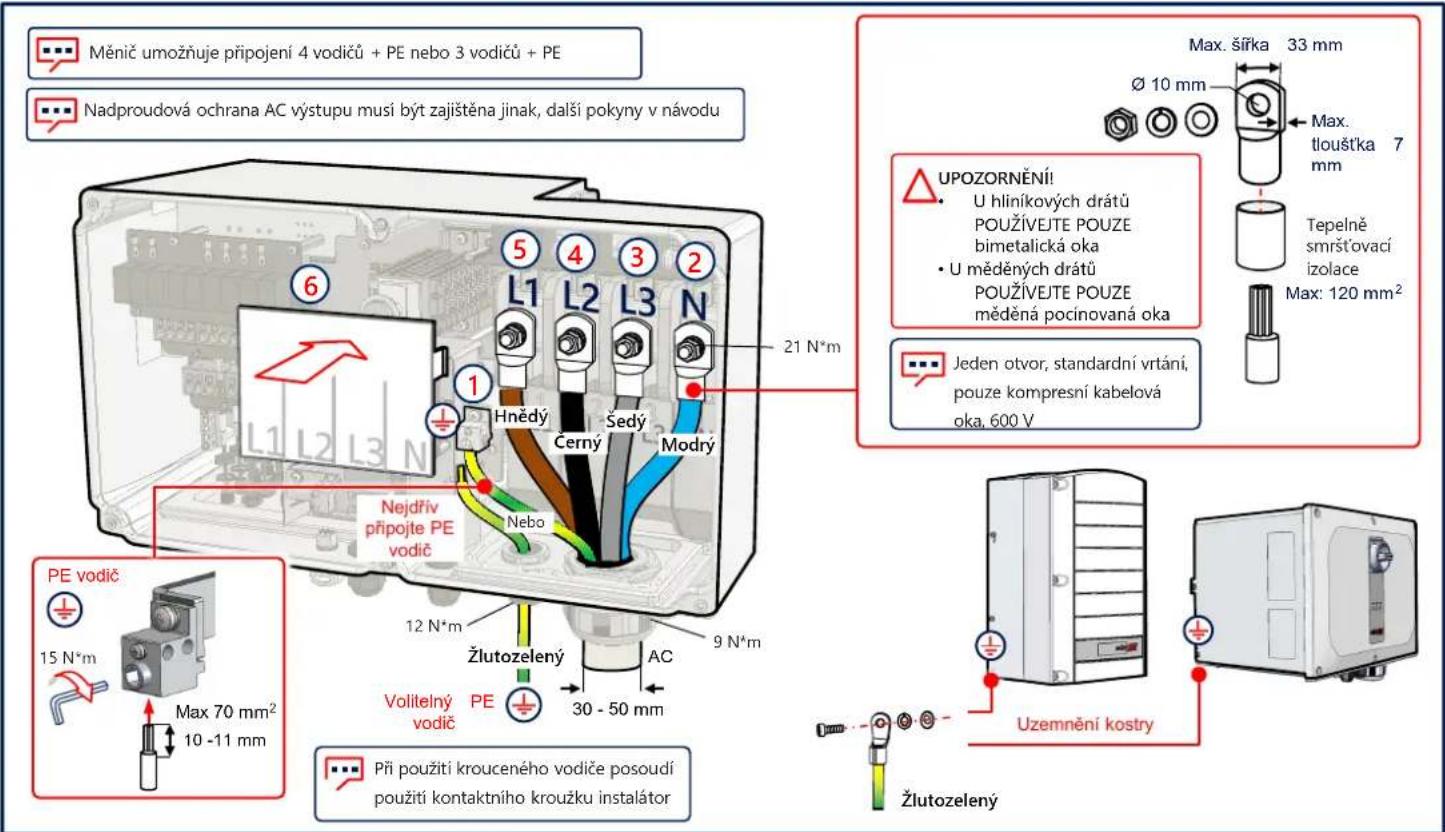

Připojení AC a ochranného uzemnéni (PE)
LAN komunikace
solar 2017
10
solar
11

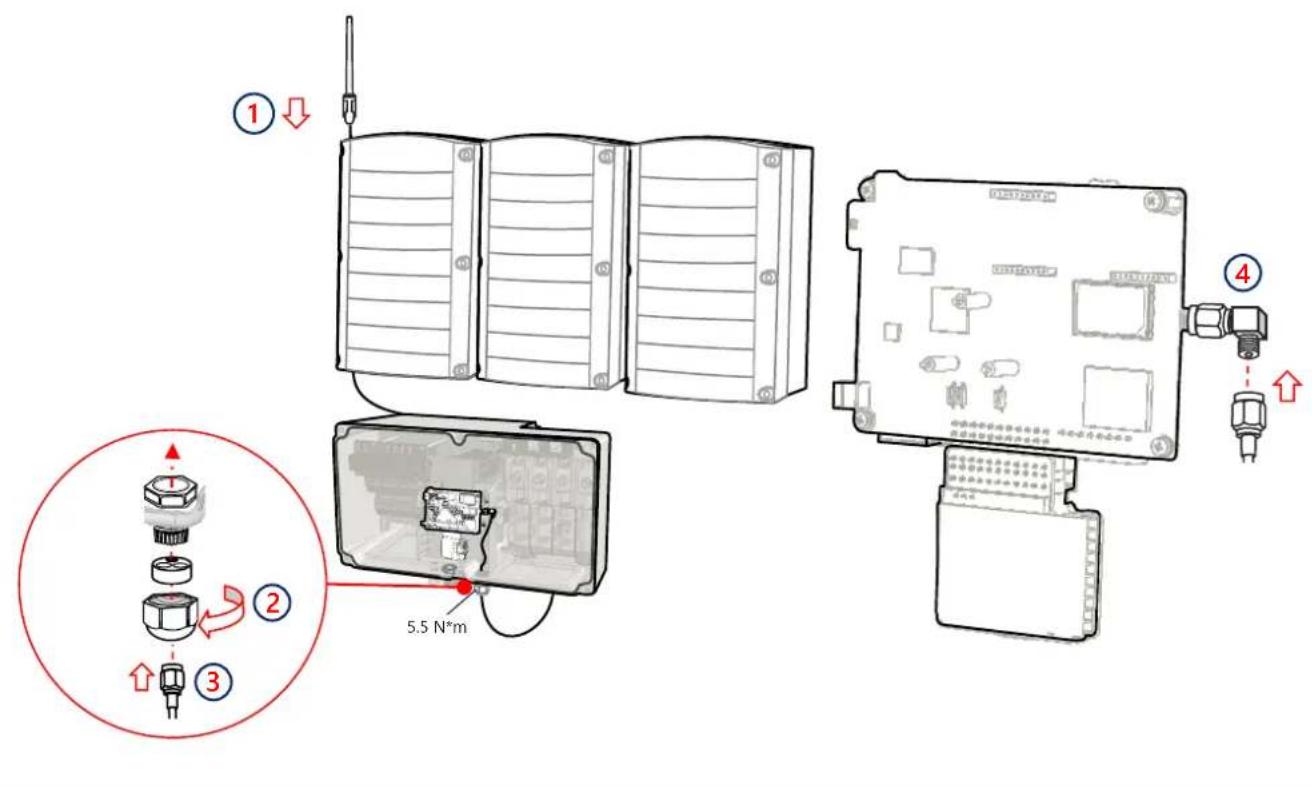

Připojení Wi-Fi komunikace (volitelné)
solar 2017
12
solar edge
13
Připojení k mobilní sítí (volitelné)
Montáž krytú
solar 2017
14
solar edge
15
Předběžné uvedeni do provozu bez prípojení k AC (možnost 1)
Stáhněte si SolarEdge SetApp
Zapnete (1) DC
vypinač
Pripojte power banku
Spust'te SetApp a rid'te se poukyny
Power banka:60 W na vystupin portu,USB-C Power Delivery (PD): 20 V 3 A (neni soucasti dodáky
Zakrytujte konektor,
pokud se nepoužíva
1 metr, samec-samec, USB-C (neni soucasti dodavky)
Uvedeni do provozu s DC a AC napajenim (možnost 2)
16
Stáhněte si SolarEdge SetApp
Zapněte napájení
Spust'te SetApp a rid'te se poukyny
solar2014
17

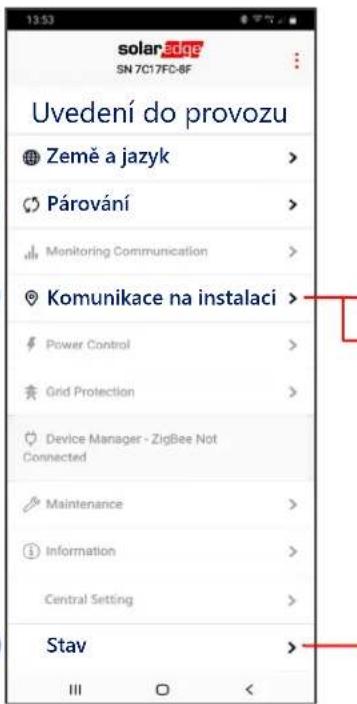

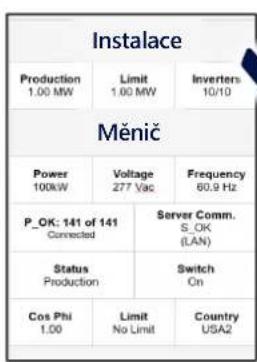

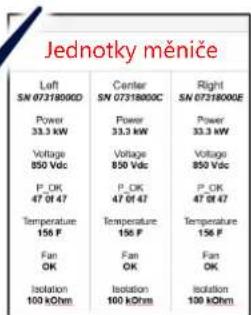

Uvedeni primárního měnicié do provozu
RS485-1 Protokol SolarEdge Primární (Leader)
RS485-1 Sekundární (Follower) Detekovat
Indikace LED kontrolkami
Systém vyrábléelektřinu
AC strana je pripojena, ale systém nevyráblé elektrinu
Měnič komunikuje s monitorovací platformou
Systémová chyba
solaredge
Kontakt na technickou podporu
V pripadé technickych potízs produkty
SolarEdge nás prosím kontaktujte prostřednictvím:
Změny vyhrazeny bez prěchodozího
upozornéni. Copyright © SolarEdge Inc.
Vsechnapravavyhrazena.Brezen2021.
