Tipo de producto	Inversor trifásico con tecnología Synergy
Marca	SolarEdge
Modelo	SE100KBE00IBNC4
Potencia nominal	100 kW
Tensión de entrada DC	No especificada en el manual
Tensión de salida AC	Trifásica, 400 V (típica)
Funciones principales	Conversión DC-AC, seguimiento del punto de máxima potencia (MPPT), comunicación con optimizadores de potencia
Comunicación	LAN, RS485, Wi-Fi opcional, red móvil opcional
Compatibilidad con optimizadores	Optimizadores de potencia SolarEdge (ej: P800p)
Índice de protección	No especificado (típicamente IP65 para uso exterior)
Dimensiones (An x Al x Pr)	No especificadas (aproximadamente 600 x 800 x 300 mm para 100 kW)
Peso	No especificado (aproximadamente 60 kg)
Alimentación	Red AC trifásica y paneles solares DC
Seguridad	Interruptor DC, interruptor AC, puesta a tierra obligatoria, protección contra sobreintensidades
Mantenimiento y limpieza	Verificar las conexiones, no obstruir el flujo de aire, limpiar con un paño seco
Piezas de repuesto y reparabilidad	No cortar los cables, contactar al soporte técnico de SolarEdge para cualquier reparación
Indicadores luminosos	Verde (producción), Azul (comunicación), Rojo (alarma)
Puesta en servicio	Mediante la aplicación SolarEdge SetApp
Información general	Manual disponible en varios idiomas, garantía a verificar con el fabricante

Preguntas frecuentes - SE100KBE00IBNC4 SolarEdge

¿Cuál es la potencia nominal del inversor SolarEdge SE100KBE00IBNC4?

La potencia nominal es de 100 kW (kilovatios), como se indica en el modelo SE100K.

¿Cómo poner en servicio el inversor por primera vez?

Utilice la aplicación SolarEdge SetApp disponible en Google Play y App Store. Siga las instrucciones de la aplicación después de poner el interruptor DC en ON.

¿Qué tipos de comunicación están disponibles en este inversor?

El inversor dispone de puertos LAN y RS485 de serie. El Wi-Fi y la conexión red móvil son opcionales.

¿Puedo conectar paneles solares de diferentes marcas?

Sí, siempre que utilice optimizadores de potencia SolarEdge compatibles. El inversor funciona con optimizadores de la misma marca para asegurar el seguimiento MPPT.

¿Qué significan los indicadores luminosos en el inversor?

El indicador verde indica producción de electricidad, el azul comunicación con la plataforma de supervisión, y el rojo un error del sistema.

¿Cómo garantizar la seguridad durante la instalación?

Antes de cualquier intervención, desconecte la alimentación AC y DC. Respete las instrucciones de puesta a tierra y utilice terminales adecuados para los conductores (bimetálicos para aluminio, cobre estañado para cobre).

¿Cuáles son las condiciones de garantía?

La garantía estándar es generalmente de 5 a 12 años según el país y el contrato. Consulte el sitio web de SolarEdge para obtener más detalles.

¿Puedo instalar el inversor en exteriores?

Sí, el inversor está diseñado para instalación en exteriores con un índice de protección IP65 (protección contra polvo y chorros de agua). Asegúrese de no obstruir el flujo de aire.

¿Cómo conectar varios inversores en paralelo?

Utilice la comunicación RS485 para conectar los inversores en cadena. Configure un inversor maestro y los demás como esclavos mediante el protocolo SolarEdge.

¿Qué hacer en caso de error o avería?

Consulte los códigos de error en el manual. Si el indicador rojo está encendido, contacte al soporte técnico de SolarEdge a través de https://www.solaredge.com/service/support.

MANUAL DE USUARIO SE100KBE00IBNC4 SolarEdge

Inversor trifásico con Tecnología Synergy

Guía<rápida de instalación

PN:SExxK-xxxxIxxxx

Para Europa, Asia
Pacífico y Sudáfrica

Version 1.3

solar edge

Leyenda

NOTA

Este simbolo indica informacion para poder al usuario a hacer un uso optimo del producto.

iPRECAUCION!

Supone un peligro. Llama la atencion sobre un procedimiento que, si no se realiza correctamente o no se cumple, podra provocar daños o la destruccion del producto.No procerderas alla de una senal de precaution hasta que las conditiones indicadas se entiendan y cumplan completeness.

1ADVERTENCIA!

Supone un peligro. Llama la atencion sobre un procedimiento que, si no se realiza correctamente o no se cumple,ouldra provocar lesiones o perdida de vidas humanas.No continu es unanota de advertencia hasta que haya entendido las conditiones indicadas y se cumplan totalmente.

No cortar los conectores de los cables

Este*simbolo aparece en los+puntos de connexion a tierra en los manuales y en el equipo de SolarEdge.

Mover el interruptor de CA del cuadro de alimentacion principal de ON a OFF y esperar 5 minutes

Mover el interruptor de seguridad de CC del Synergy Manager de ON a OFF y esperar 5cretculos (Applicable solo para los modelos coninterruptor decurityde CC)

GUARDAR ESTAS INSTRUCCIONES: este manual contiene instruetiones importantes para el inversor trifasico que deben seguirse durante su instalacion y mantenimiento. El uso de este equipo de unaforma no especificada en este documento por SolarEdge por SolarEdge en este documento pueda afectar la proteccion proportionada por el equipo.

Instalación de los optimizadores de potencia

①→②→③→④→⑤→⑥

solar edge

1

(1)

Utilizar SolarEdge Designer para Diseñar sistemas SolarEdge https://designer.solaredge.com

(2)

Descargar SolarEdge Mapper para mapear los optimizadores de potencia

solar edge

1

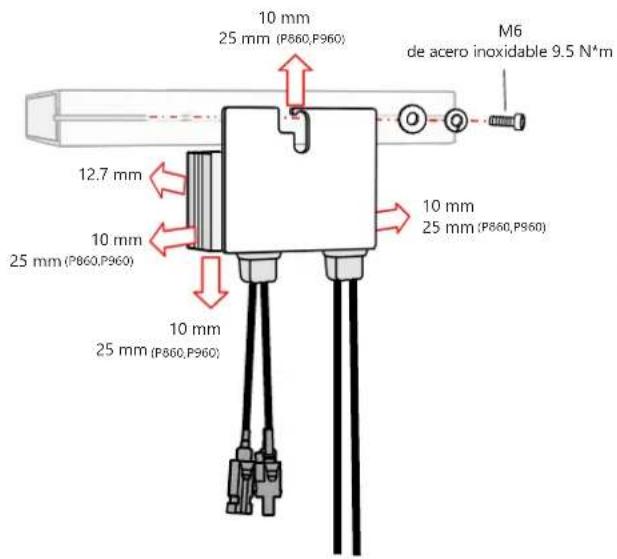

Instalación de los optimizadores de potencia

3

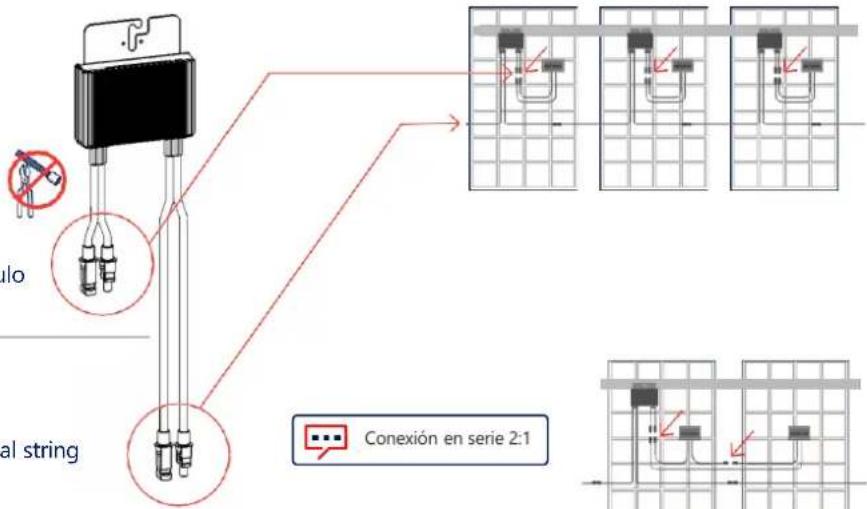

Instalacion del optimADOR de potencia

Instalación de los optimizadores de potencia

① ② ③ ④ ⑤ ⑥

solar 2017

1

Conectar la entrada al modulo

Conectar la salute al string

Solo el optimizador de entrada dual (P800p) permite la connexion en paralelo de dosmericanos FV.

solar edge

2

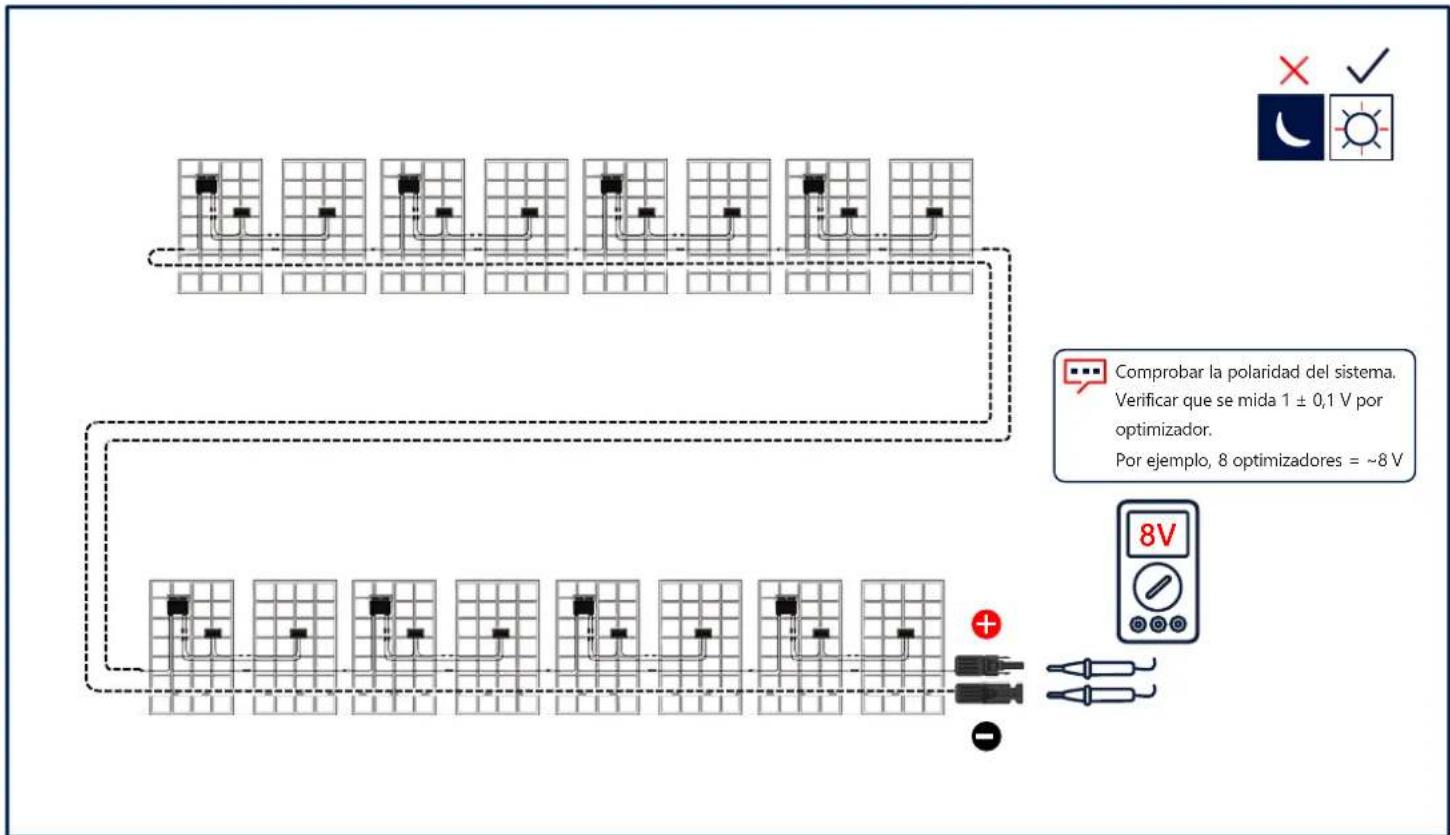

Conexión del sistema de FV

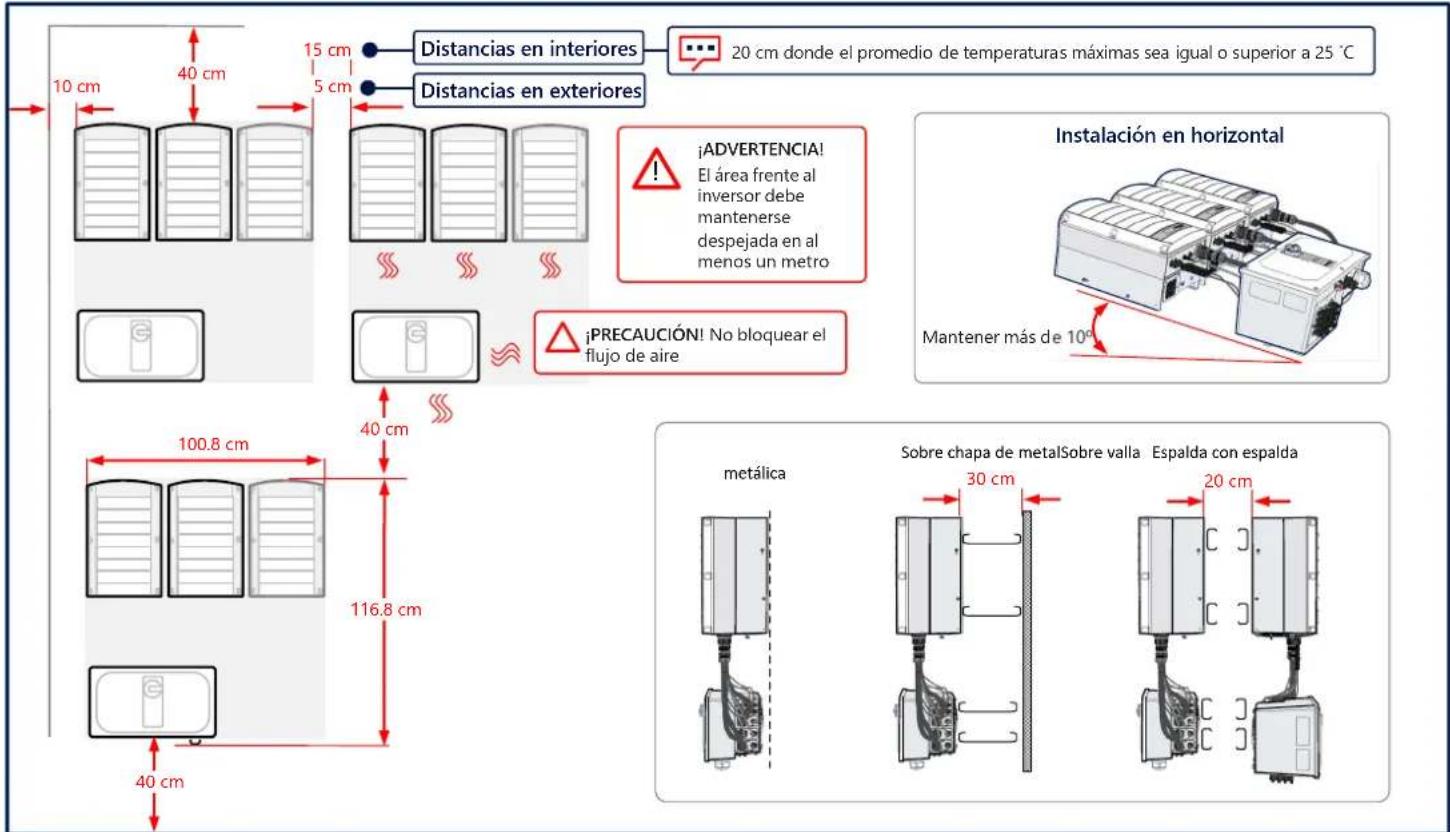

Mantener las distancias

solar edge

3

solar 2017

4

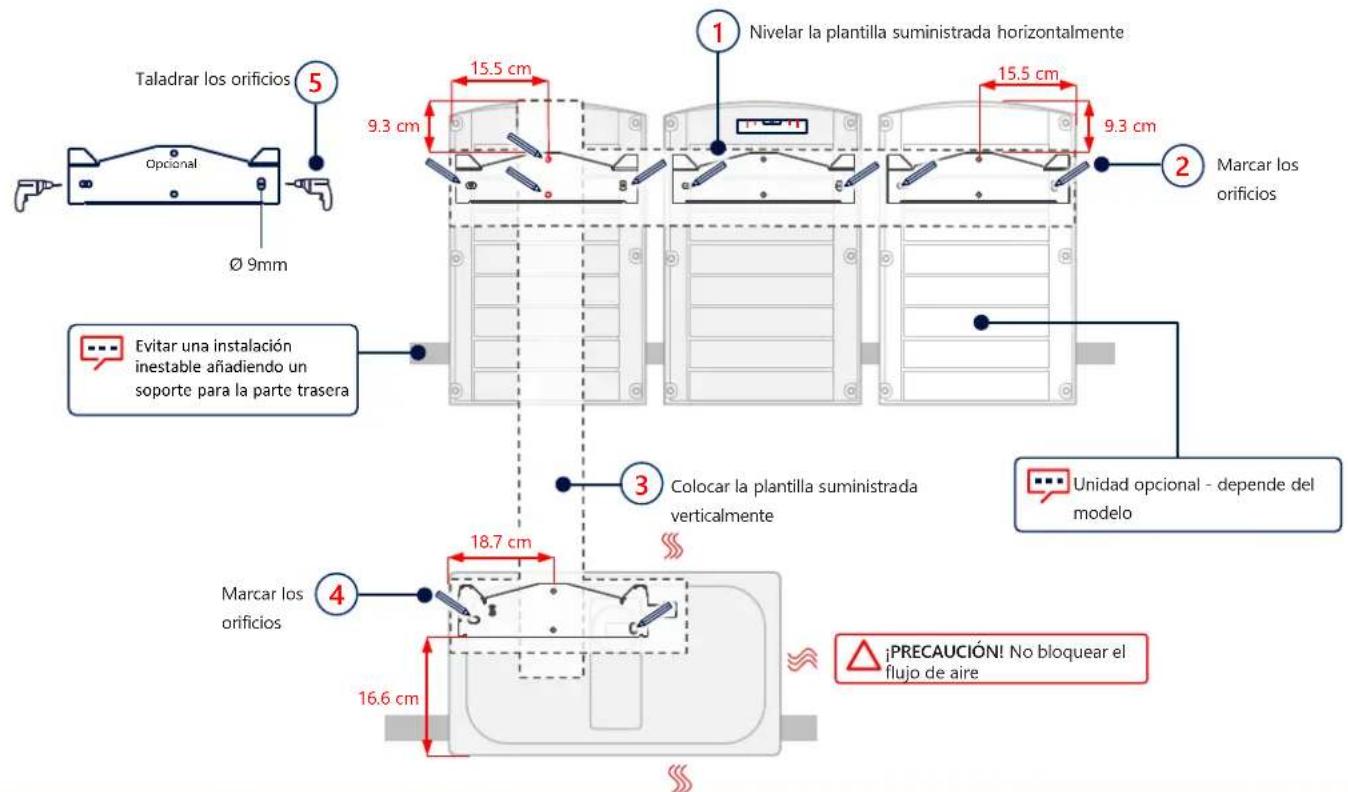

Marcy perforar los orificios

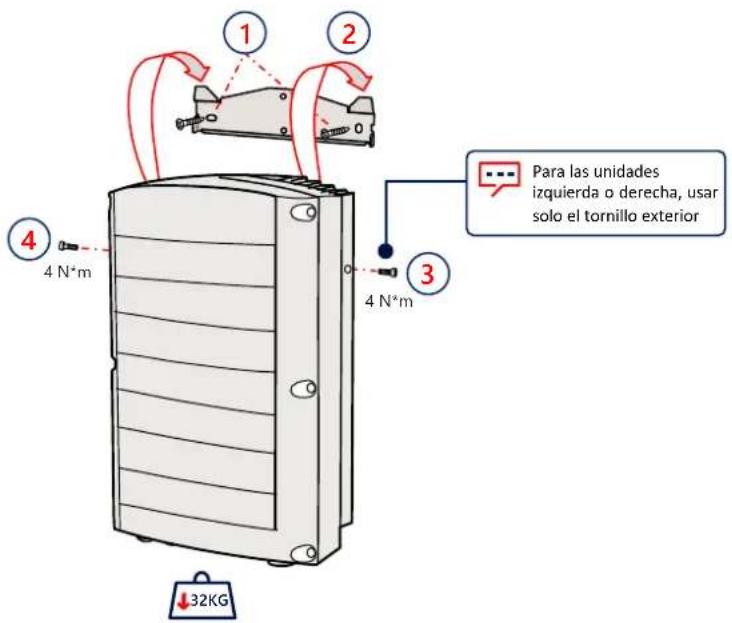

Montaje de las unidades

solar2007

5

solar edge

6

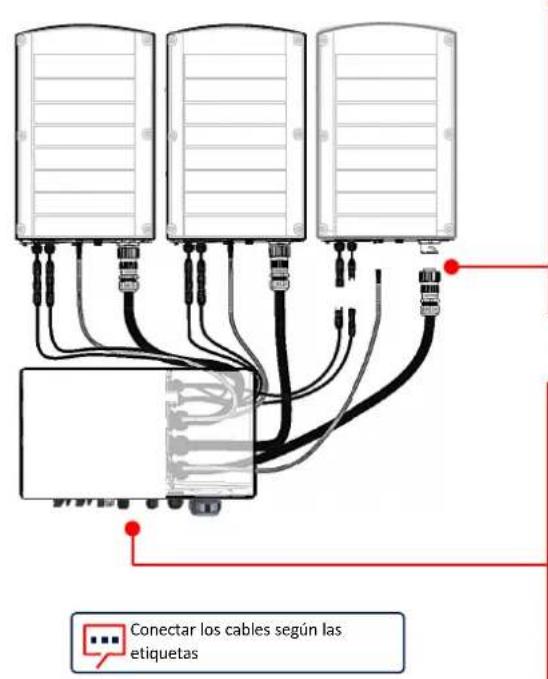

Conexión del cableado de interconexión

Retirar las tapas

solar 2017

7

1

ADVERTENCIA
DESCONECTAR LA ALIMENTACION ANTES DE COMENZAR LA INSTALACION

solar edge

8

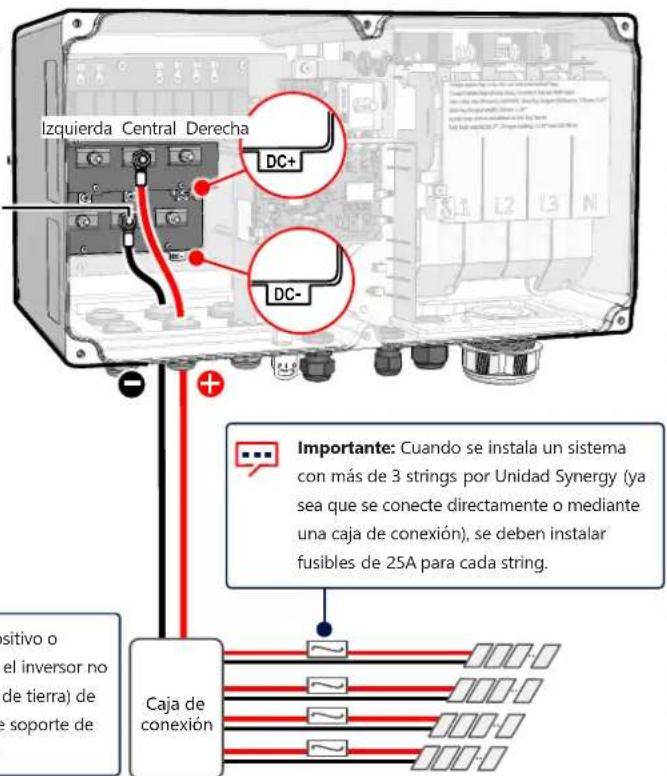

Conexión de strings fotovoltaicos a una entrada de CC unica

solar 2017

8

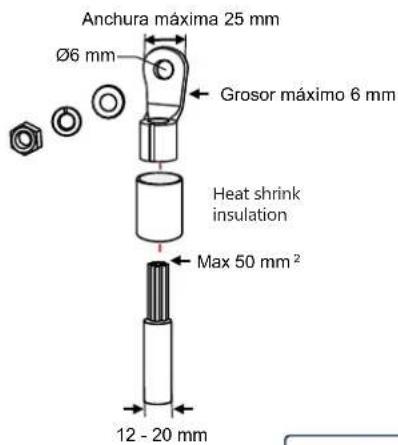

PRECAUCION!

Para cables de aluminio utiliser SOLO terminales bimetálicos
- Para cables de cobre utilizar SOLO terminales estanados de cobre

Unidades Synergy

Izquierda Central Derecha

5.7 N*m

La puesta a tierra electrica的功能 del polo positivo o negativo delgado CC está prohibida porque el invesor no Tiene transformador. La connexion a tierra (toma de tierra) de los marcos de los modulos y de la estructura de soporte de los modulos del camino fotovoltaico es possible

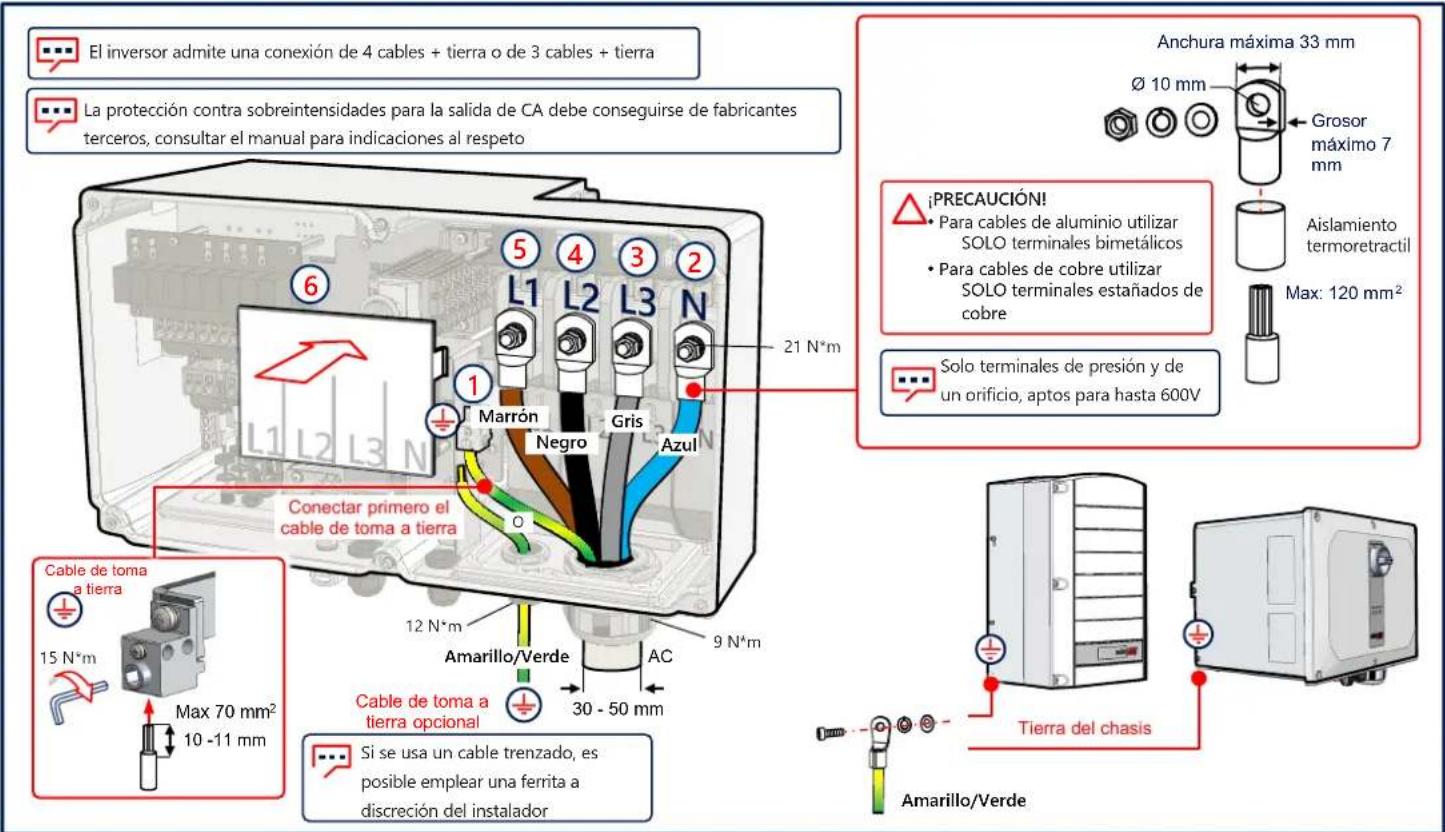

Conexión de CA y toma a tierra (PE)

Comunicación LAN

solar 200

10

solar edge

11

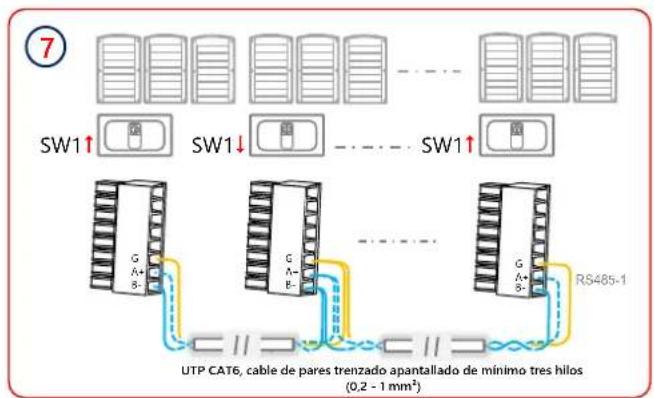

Conexión RS485 entre multibles inversores

Conexión para lacomings Ni-Fi (optional)

solar200

12

solar edge

13

Conexión para lacomingsiónmovil (optional)

Instalación de las tapas

solar 2017

14

solar edge

15

Puesta en marcha previa sin alimentacion CA (opinion 1)

Descargar SolarEdge SetApp

Poner en ON (1) los interruptores

Conectar la Power Bank

Iniciar y seguir las instrucciones en SetApp

Requisitos minimos
Power Bank: puerto deSadly de 60W, USB-C Power Delivery (PD): 20V 3A (no provisto)

Tapa del conector
cuando no se esté
usando

1 metro, macho a macho, USB-C (no provisto)

Puesta en marcha con alimentacion CC y CA (opinion 2)

16

solar edge

Descargar SolarEdge SetApp

Encender la alimentación

Iniciar y seguir las instrucciones en SetApp

Google Play

POTENCIA COMUNICACION ERROR

Verde Azul

Rojo

El sistemas está produciendo energia

La CA está connectada pero el sistema no estágenerando energia

El invesor estácomings con el portal de monitorizacion

Error del problema

solaredge

Información de Contacto de Asistencia Técnica

En caso de algunos problema con los productos SolarEdge por favor contacte con nuestra asistencia技术水平:

Sujeto aambios sin previo aviso.

Copyright © SolarEdge Inc. Todos los derechos reservados.reserved. Marzo 2021.
