Ürün Tipi	Synergy teknolojili üç fazlı invertör
Marka	SolarEdge
Model	SE100KBE00IBNC4
Nominal Güç	100 kW
DC Giriş Gerilimi	Kılavuzda belirtilmemiş
AC Çıkış Gerilimi	Üç fazlı, 400 V (tipik)
Ana İşlevler	DC-AC dönüşümü, maksimum güç noktası takibi (MPPT), güç optimize edicilerle iletişim
İletişim	LAN, RS485, opsiyonel Wi-Fi, opsiyonel mobil ağ
Optimize Edici Uyumluluğu	SolarEdge güç optimize edicileri (ör: P800p)
Koruma Sınıfı	Belirtilmemiş (tipik olarak dış mekan kullanımı için IP65)
Boyutlar (U x H x D)	Belirtilmemiş (100 kW için yaklaşık 600 x 800 x 300 mm)
Ağırlık	Belirtilmemiş (yaklaşık 60 kg)
Güç Kaynağı	Üç fazlı AC şebeke ve DC güneş panelleri
Güvenlik	DC anahtarı, AC anahtarı, zorunlu topraklama, aşırı akım koruması
Bakım ve Temizlik	Bağlantıları kontrol edin, hava akışını engellemeyin, kuru bir bezle temizleyin
Yedek Parçalar ve Onarılabilirlik	Kabloları kesmeyin, herhangi bir onarım için SolarEdge teknik desteği ile iletişime geçin
Gösterge Işıkları	Yeşil (üretim), Mavi (iletişim), Kırmızı (alarm)
Devreye Alma	SolarEdge SetApp uygulaması aracılığıyla
Genel Bilgiler	Kılavuz birden çok dilde mevcuttur, garanti için üreticiye danışın

Sık sorulan sorular - SE100KBE00IBNC4 SolarEdge

SolarEdge SE100KBE00IBNC4 invertörünün nominal gücü nedir?

Nominal güç, SE100K modelinde belirtildiği gibi 100 kW'tır.

İnvertör ilk kez nasıl devreye alınır?

Google Play ve App Store'da bulunan SolarEdge SetApp uygulamasını kullanın. DC anahtarını ON konumuna getirdikten sonra uygulamanın talimatlarını izleyin.

Bu invertörde hangi iletişim türleri mevcuttur?

İnvertör standart olarak LAN ve RS485 portlarına sahiptir. Wi-Fi ve mobil ağ bağlantısı opsiyoneldir.

Farklı markalardan güneş panelleri bağlayabilir miyim?

Evet, uyumlu SolarEdge güç optimize edicileri kullanmak şartıyla. İnvertör, MPPT takibini sağlamak için aynı markanın optimize edicileriyle çalışır.

İnvertör üzerindeki gösterge ışıkları ne anlama geliyor?

Yeşil ışık elektrik üretimini, mavi ışık izleme platformu ile iletişimi, kırmızı ışık ise sistem hatasını gösterir.

Kurulum sırasında güvenlik nasıl sağlanır?

Herhangi bir müdahaleden önce AC ve DC gücünü kesin. Topraklama talimatlarına uyun ve iletkenlere uygun pabuçlar kullanın (alüminyum için bimetalik, bakır için kalaylı bakır).

Garanti koşulları nelerdir?

Standart garanti genellikle ülkeye ve sözleşmeye bağlı olarak 5 ila 12 yıl arasındadır. Ayrıntılar için SolarEdge web sitesini ziyaret edin.

İnvertörü dış mekana kurabilir miyim?

Evet, invertör IP65 koruma sınıfı (toza ve su sıçramalarına karşı koruma) ile dış mekan kurulumu için tasarlanmıştır. Hava akışını engellemediğinizden emin olun.

Birden fazla invertör paralel olarak nasıl bağlanır?

İnvertörleri zincirleme bağlamak için RS485 iletişimini kullanın. SolarEdge protokolü aracılığıyla bir ana invertör ve diğerlerini köle olarak yapılandırın.

Hata veya arıza durumunda ne yapmalıyım?

Kılavuzdaki hata kodlarını inceleyin. Kırmızı ışık yanıyorsa, https://www.solaredge.com/service/support adresinden SolarEdge teknik desteği ile iletişime geçin.

KULLANIM KILAVUZU SE100KBE00IBNC4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hizli Kurulum Kilavuzu

PN:SExxK-xxxxlxxxx

Avrupa, Asya Pasifik ve Güney Afrika icin

Sürüm 1.3

solar edge

Açıklama

NOT

Bu sembol, kullanicin urunu en iy sekilde kullanasina yardimci olmayi amaclayan bilgileri belirir.

DIKKAT!

Bir tehlkiye belirtir. Dogru sekilde yapilmamasi veya uygulanmaması durumunda urunün zarar gormesine vya tahrip olmasina neden olabilecek bir isleme dikkat ceker. Belirtilen kosullar tam olarak anlasilip karsilanana dok bir uyari isaretinin ötesine gezmethin.

UYARI!

Bir tehlkiye belirtir. Dogru sekilde yapilmamasi vya uygulanmamasi durumunda yaralanma veya olumle sonuclaranbarecek bir islme dikkat ceker. Belirtilen sartlar tam olarak anlasilup karsilananada ekir bir uyari notunun ötesine gezmeyin.

Kablo konnektorlini kesmeyin

Bu sembol, SolarEdge kilavuzlari ve ekipmani üzerindeki topraklama noktalarinda gorunur.

Ana panodaki AC salteri ACIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager uzerindeki DC Guvenlik Salterini ACIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Guvenlik Salterli modeller icinGPCerlidir)

BU TALIMATLARI SAKLAYIN - Bu kilavuz, Üç Fazlı Invertörün kurulum ve bakimi sirasinda izlenmesi gereken onemli talimatlari icerir. Bu ekipmanin SolarEdge tarafindan saglanan bu dokumanda belirtilmeyen bir sekilde kullanilmasi, bu ekipmanin sagladigi korumayi bozabilir.

Optimizererin Montaji

①→②→③→④→⑤→⑥

solar edge

1

(1)

Dizeyi tasarlamak icin
SolarEdge Designer kullanin
https://designer.solaredge.com

2

Dize optimizerleri eslestirmek icin SolarEdge Mapper' indirin

solar edge

1

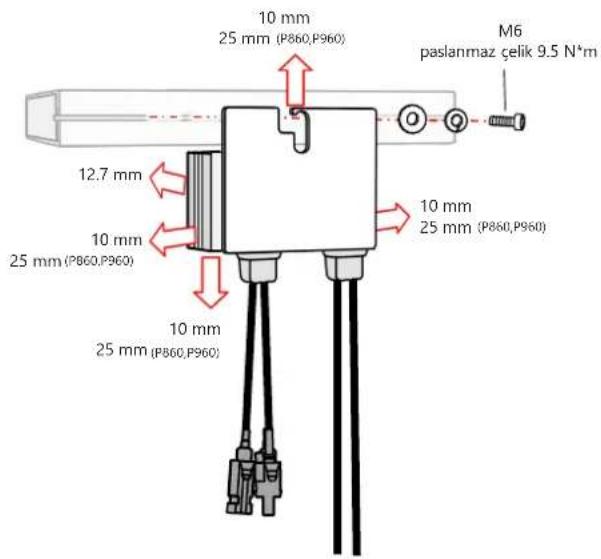

Optimizerlerin Montaji

3

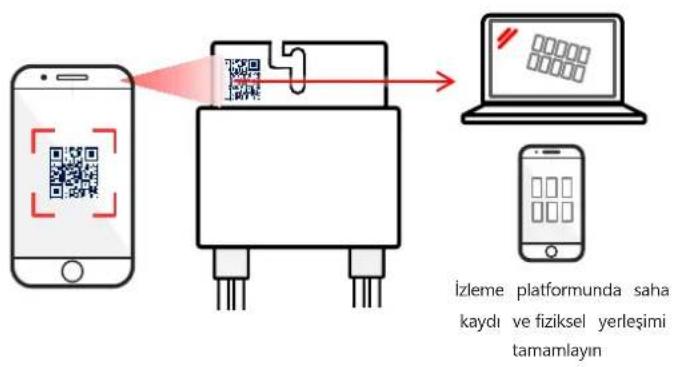

Mapper ile QR kodunu tarayin

4

Optimizeri kurun

Optimizererin Montaji

① ② ③ ④ ⑤ ⑥

solar 2017

1

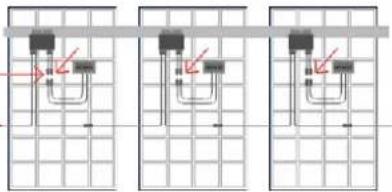

Modulden gelen girisi baglayin

Cikisi dizeye baglayin

2:1 seribaglanti

iki PV'nin parallel baglantisi icin cift girisi bir optimizer (P800p) kullan in veya iki PV'yi tek girisi bir optimizere baglamak icin bir aynk kablo kullanin.

solar edge

2

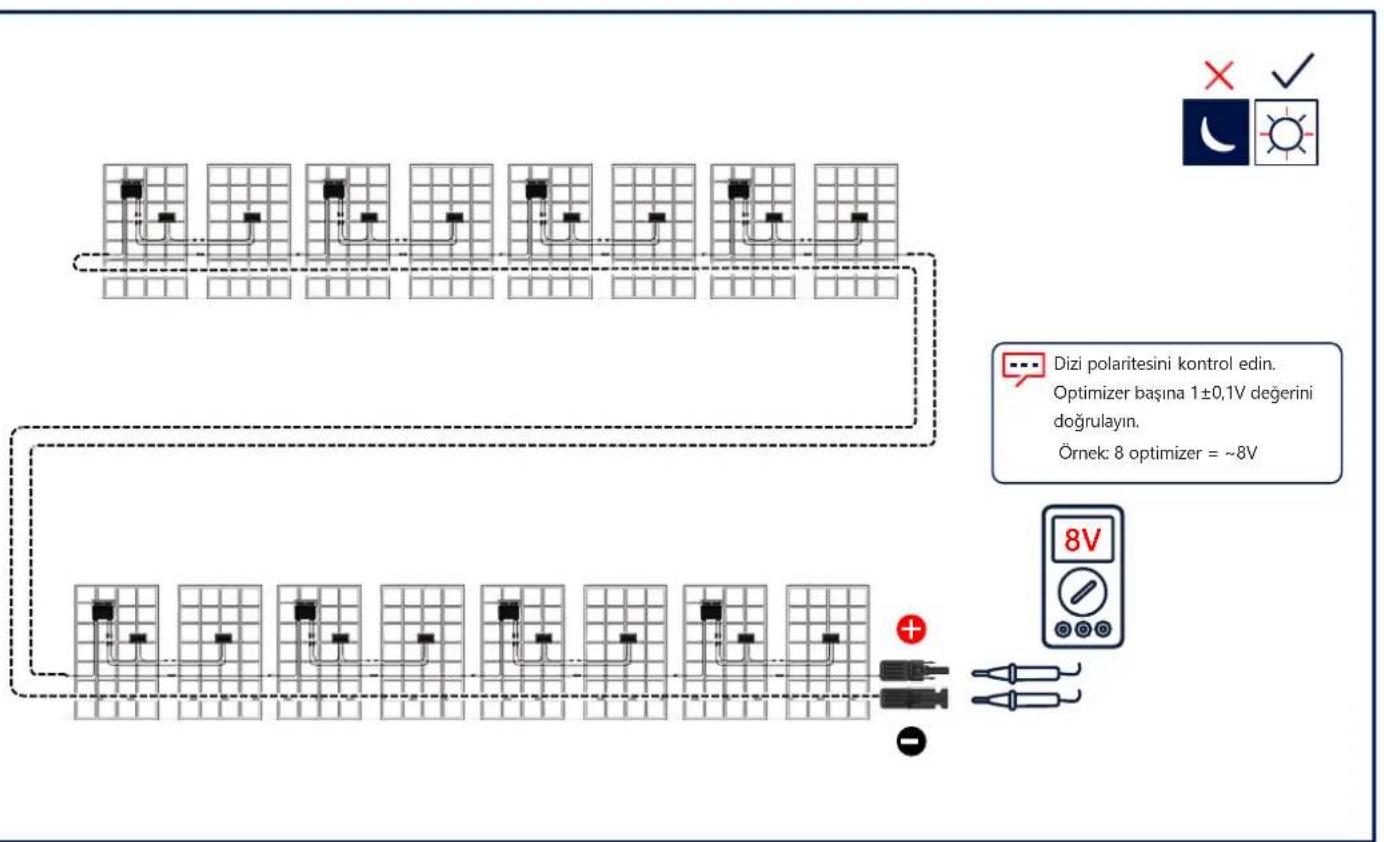

PV Dizisinin Baglanmasi

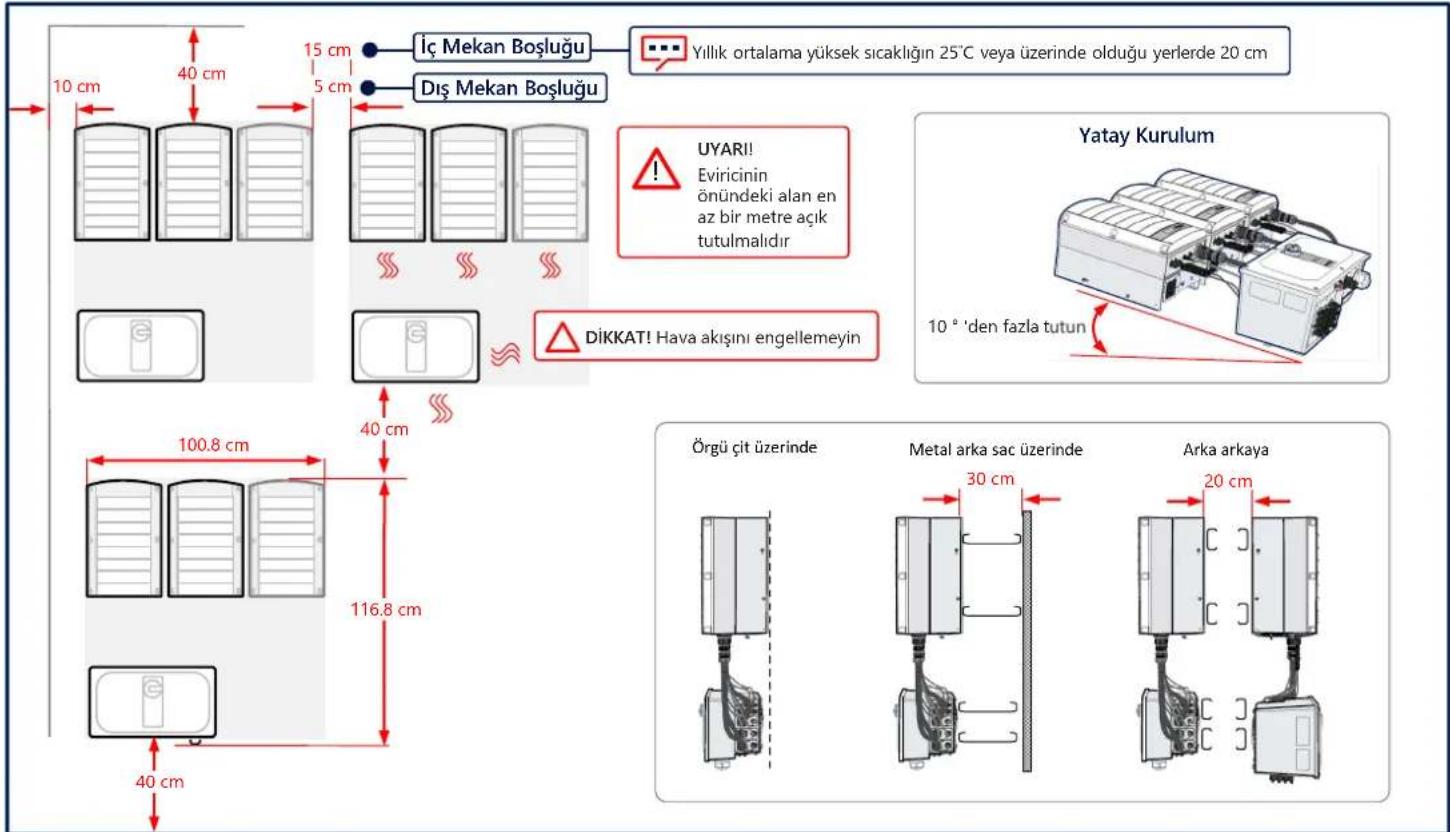

Boşlugün Korunması

solar edge

3

solar2017

4

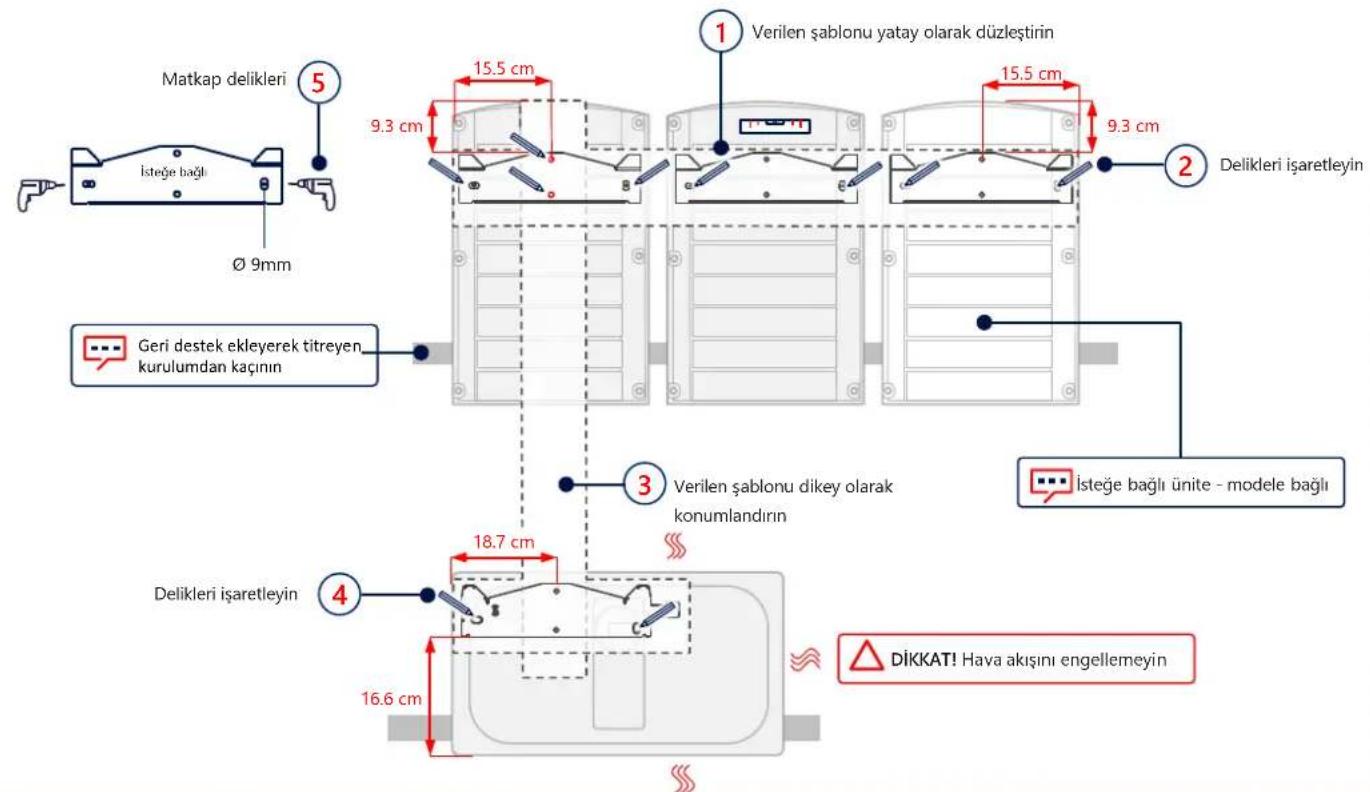

Isaretleme ve Delik Delme

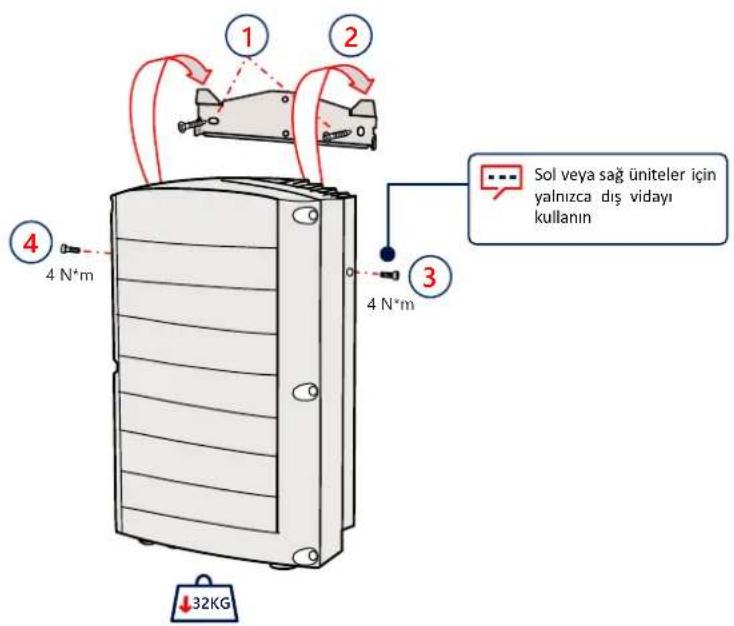

Unitelerin Montaji

solar200

5

solar edge

6

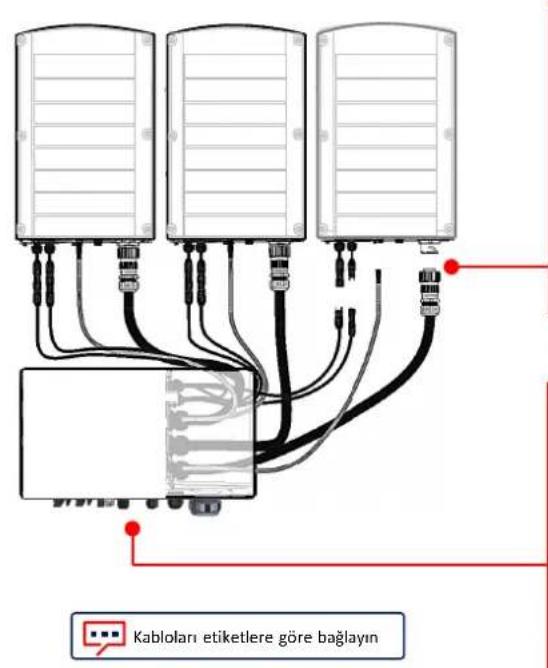

Kablolarin Baglanmasi

Dikkat! Hava akisini engellemyin

Kapaklarin Çikarilması

solar 2017

7

1

UYARI
KURULUMA BAŞAMADAN ÖNCE ELEKTRİGİ KESIN

solar edge

8

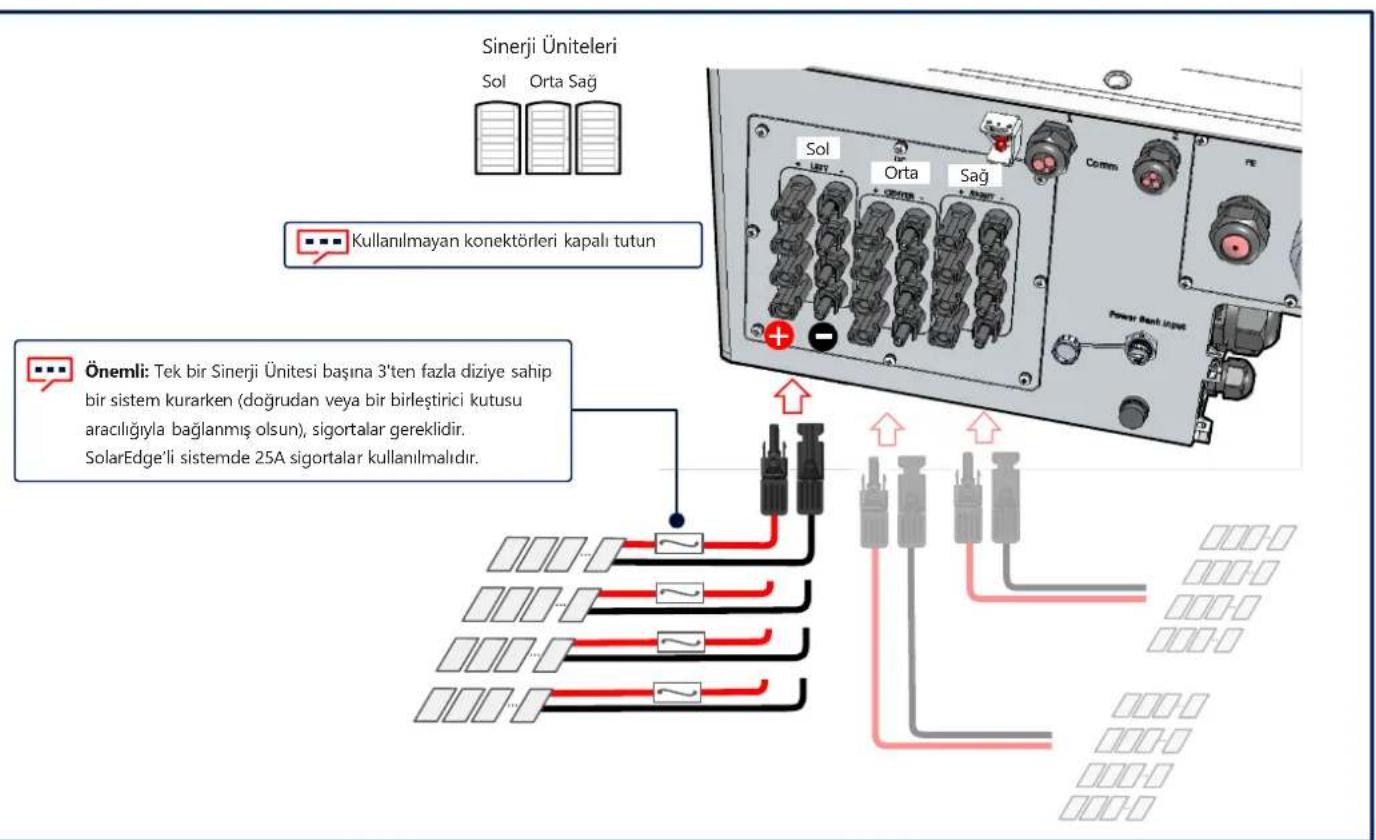

PV Dizelerinin Baglanmas

Tek DC Giriş ile PV Dizilerini Bağlama

solar 2017

8

DikKAT!

DIKKAT!

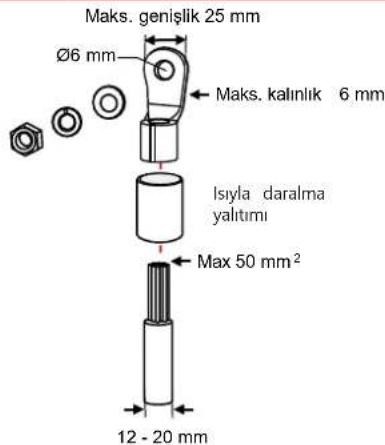

Aluminymy kabolar icin YALNIZCA Bi-metal kulaklar KULLANIN
- Bakir kablolar icin YALNIZCA bakir kalay kaplama kulaklar KULLANIN

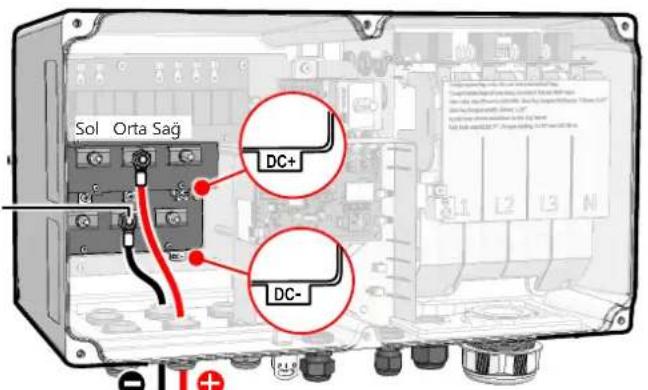

Sinerji Ünteleri

Sol Orta Sag

5.7 N*m

Onemli: Tekbir Sinerji Unitesi basina 3'ten fazla dizije sahip bir system kurarken (dogrudan vya bir birlestirici kutusu araciligyla baglanmis olsun),sigortalar gereklidir.SolarEdge'lisistemde 25A sigortalar kullanimaldir.

Birlestirici Kutusu

invertörde transformator bulunmadiğindan, DC tarafindaki negatif veya positif kutbun ilevseI elektrik topraklamasi yasaktir.Modul cereveilerinin topraklamasi (topraklama) ve PV dizisi modullerinin montaj ekipmani kabul edilebilir.

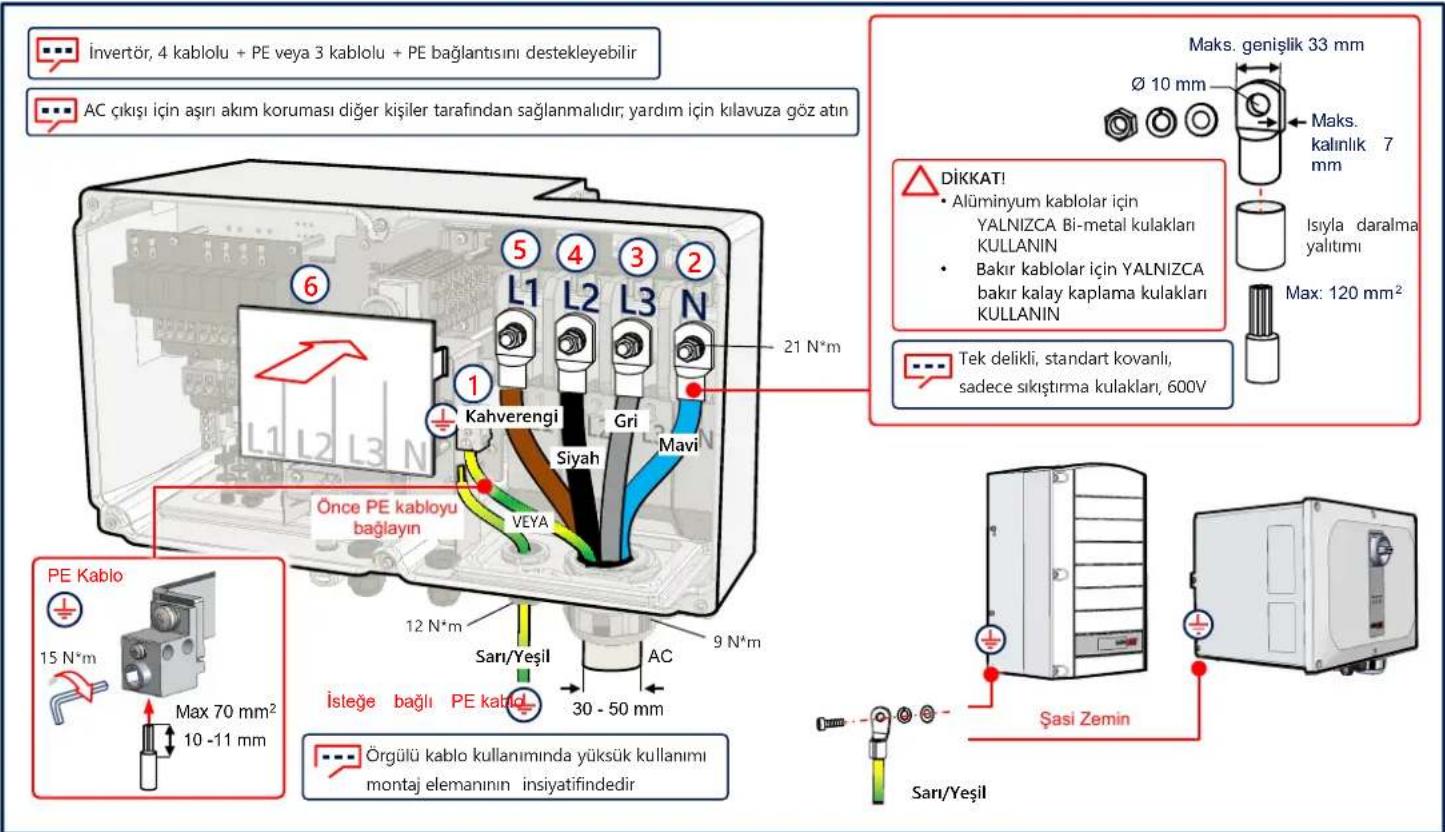

AC ve Koruyucu Topragin Bağlanması (PE)

LAN iletisimi

solar 300

10

solar edge

11

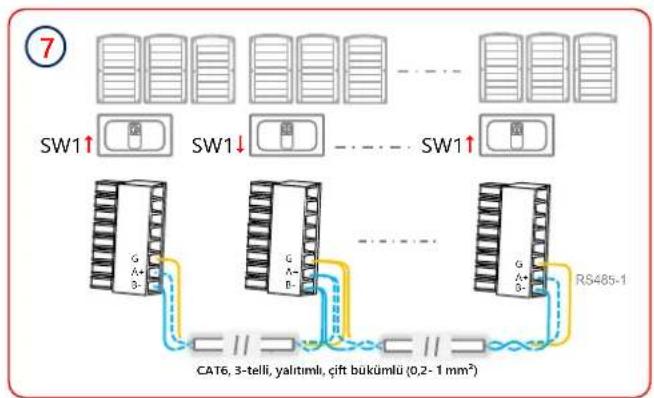

Birden Fazla Invertörün RS485 Bağlantı

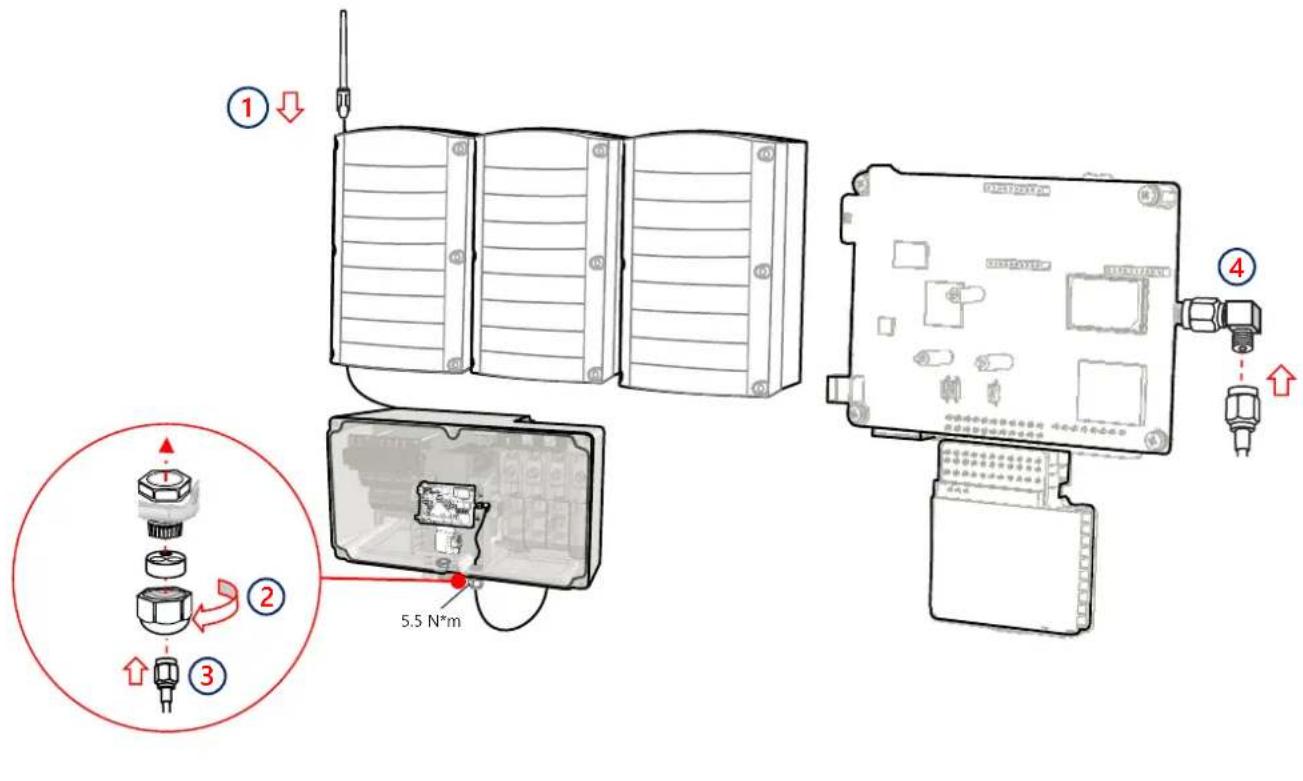

Wi-Fi iletişimi (İsteğe®, Biçlı)

solar 2017

12

solar edge

13

Hücresel Iletisimin Bağlanması (Isteğe Baglı)

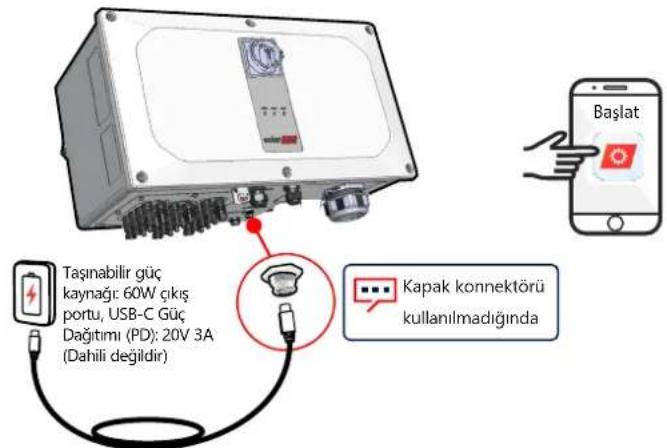

AC Elektrik Bağlı Degilken ileletmeye Alım (Seçenek 1)

SolarEdge SetApp'indirin

DC Salterini acin

Taşınabilir Güç Kaynagıni baglayin

SetApp'baIatin ve takip edin

1m, erkek ila erkek, USB-C (Dahili degildir)

DC ve AC Elektrik ile ileletmeye Alim (Seçenek 2)

solar edge

16

SolarEdge SetApp'indirin

DC Salterini acin

SetApp'baIatin ve takip edin

solar2014

17

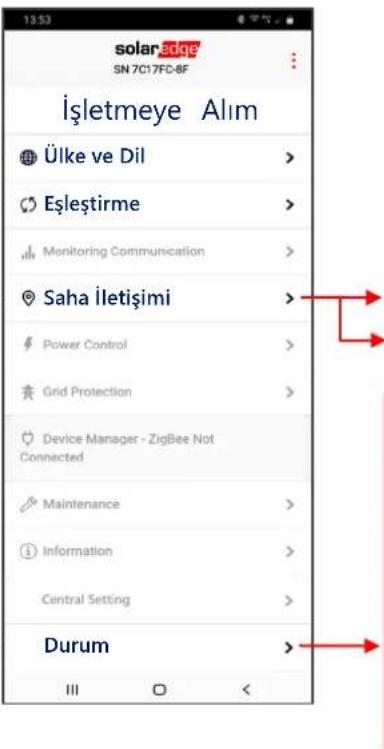

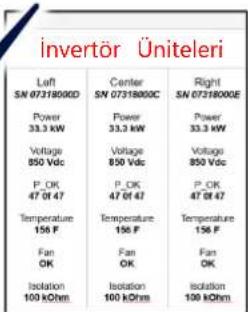

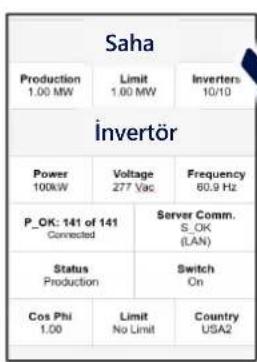

Lider Invertörü Üşletmeye Alim

RS485-1 Protokolü SolarEdge Solaredge Leader RS485-1 Takipçi Algıla

LED Gösterimleri

solar edge

18

GUC ILETISIM ARIZASI

Yesil Mavi Kirmizi

Sistem Güç üretiyor

AC elektrik baglı ancak system Güç üretmiyor

invertör, izleme platformuyla iletşim kurmakta

Sistem hatasi

solaredge

Solaredge Destek lletisim:

SolarEdge urunleri ile ilgili teknik bir problem yaşarsaniz, lüftenbizimle iletisime)..

Önceden haber vermeksizin degistirilebilir. Telif hakki © SolarEdge Inc. Tum haklari saklidir. Mart 2021.
