产品类型	采用Synergy技术的三相逆变器
品牌	SolarEdge
型号	SE100KBE00IBNC4
额定功率	100 kW
直流输入电压	手册中未指定
交流输出电压	三相，400 V（典型值）
主要功能	直流-交流转换，最大功率点跟踪（MPPT），与功率优化器通信
通信	LAN、RS485、可选Wi-Fi、可选移动网络
优化器兼容性	SolarEdge功率优化器（例如：P800p）
防护等级	未指定（户外使用通常为IP65）
尺寸（长 x 高 x 宽）	未指定（100 kW版本约600 x 800 x 300 mm）
重量	未指定（约60 kg）
供电	三相交流电网和直流太阳能板
安全	直流开关、交流开关、必须接地、过流保护
维护与清洁	检查连接，不要阻塞气流，用干布清洁
备件与可维修性	不要剪断电缆，如需维修请联系SolarEdge技术支持
指示灯	绿色（发电）、蓝色（通信）、红色（报警）
启动	通过SolarEdge SetApp应用程序
一般信息	手册提供多种语言，保修请咨询制造商

常见问题 - SE100KBE00IBNC4 SolarEdge

SolarEdge SE100KBE00IBNC4 逆变器的额定功率是多少？

额定功率为 100 kW（千瓦），如型号SE100K所示。

如何首次启动逆变器？

使用Google Play和App Store上提供的 SolarEdge SetApp 应用程序。将直流开关置于ON后，按照应用程序的说明操作。

该逆变器有哪些通信类型可用？

逆变器标配 LAN 和 RS485 端口。Wi-Fi 和 移动网络 连接为可选。

我可以连接不同品牌的太阳能板吗？

可以，但必须使用兼容的 SolarEdge 功率优化器。逆变器与同品牌优化器配合使用，以确保MPPT跟踪。

逆变器上的指示灯是什么意思？

绿色 指示灯表示发电，蓝色 表示与监控平台通信，红色 表示系统错误。

如何确保安装过程中的安全？

在进行任何操作前，断开交流和直流电源。遵守接地要求，并使用适合导体的线耳（铝线用双金属线耳，铜线用镀锡铜线耳）。

保修条件是什么？

标准保修期通常为 5 至 12 年，具体取决于国家和合同。详情请查阅SolarEdge网站。

我可以在室外安装逆变器吗？

可以，逆变器设计用于户外安装，防护等级 IP65（防尘防喷水）。确保不要阻塞气流。

如何并联多个逆变器？

使用 RS485 通信将逆变器串联。通过SolarEdge协议配置一个主逆变器和多个从逆变器。

出现错误或故障时该怎么办？

查阅手册中的错误代码。如果红色指示灯亮起，请通过 https://www.solaredge.com/service/support 联系 SolarEdge 技术支持。

用户手册 SE100KBE00IBNC4 SolarEdge

Ten symbol神经系统中，神经元的名称。

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關，並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示-本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安装功率優化器

①→②→③→④→⑤→⑥

(1)

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

(2)

下載 SolarEdge Mapper 以將串列對應至功率優化器

solar edge

1 安装功率優化器

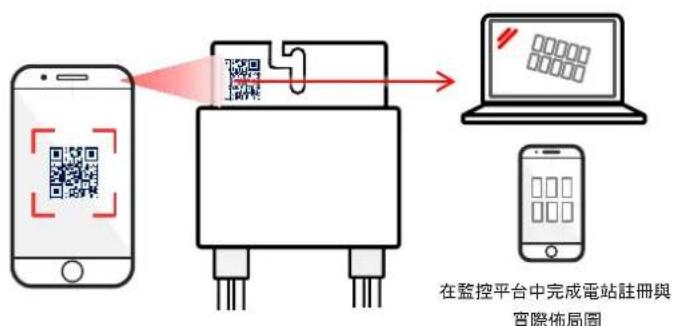

使用 Mapper 扫描 QR 確

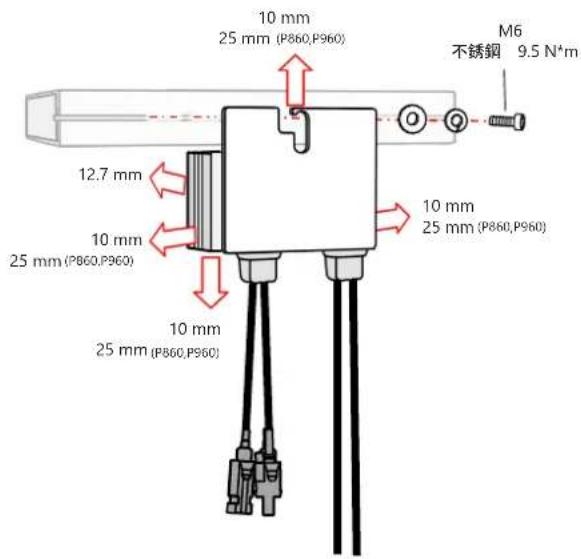

安装優化器

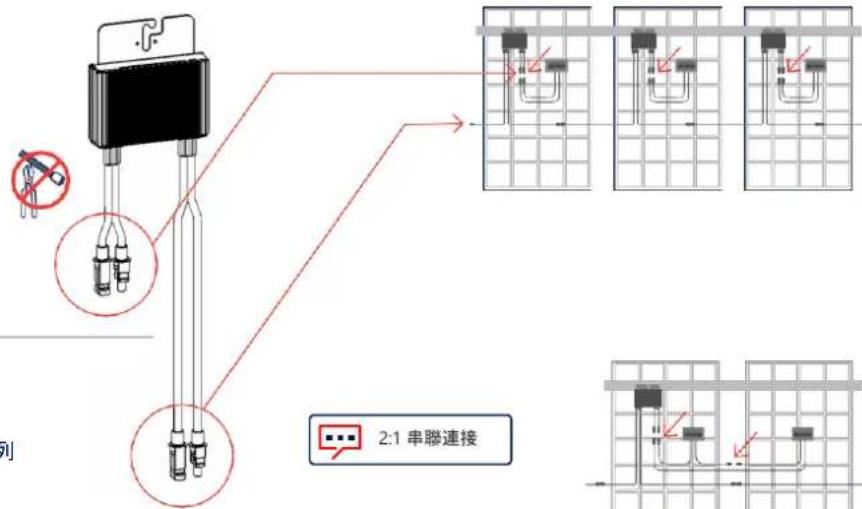

安装功率優化器

①→②→③→④→⑤→⑥

連接來自模組的輸入

將輸出連接至串列

使用兩個輸入優化器（P800p）平行連接兩個PV，或使用分支電線將兩個PV連接至單一輸入優化器。

solar edge

2

連接 PV 障列

solar edge

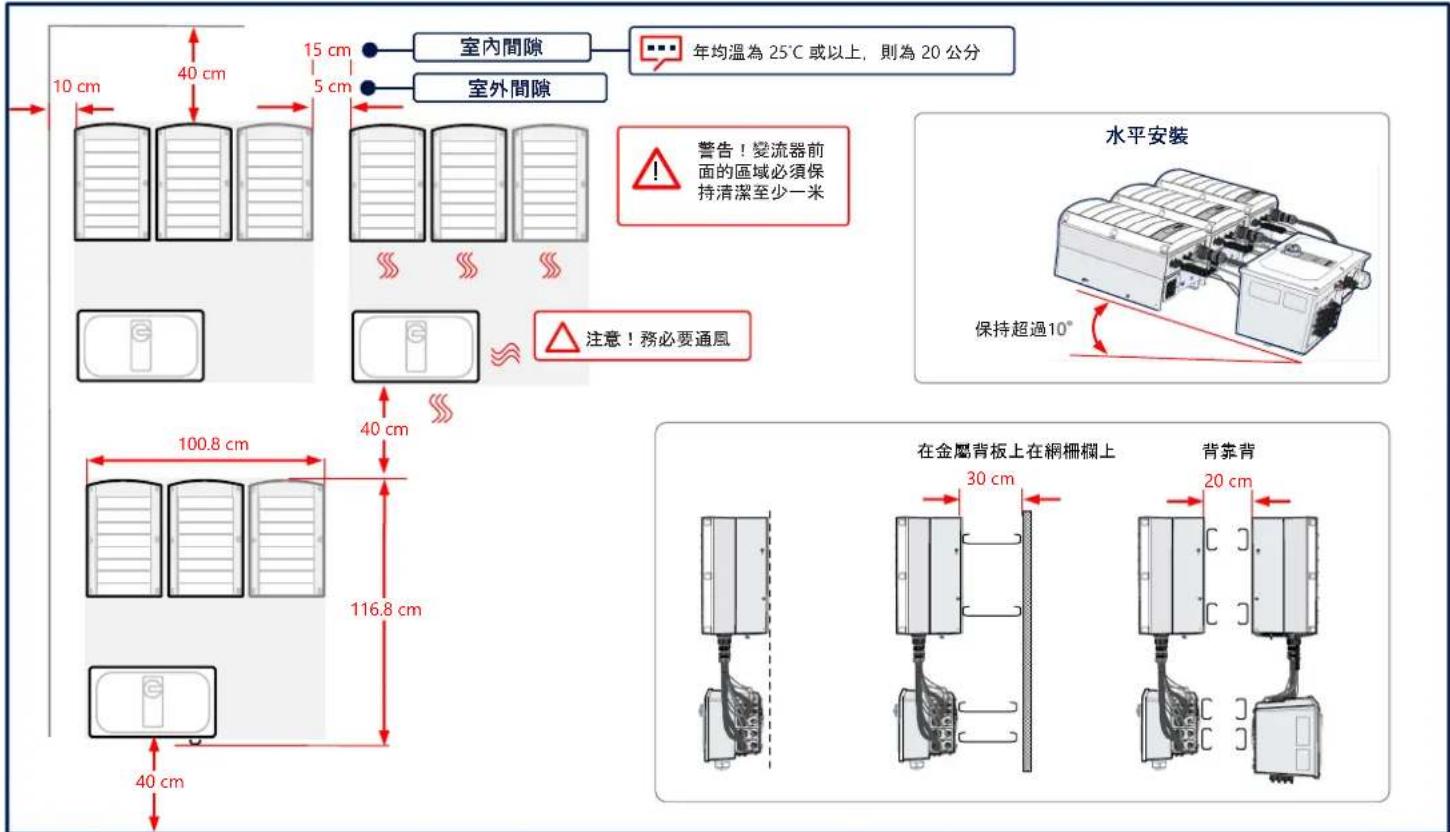

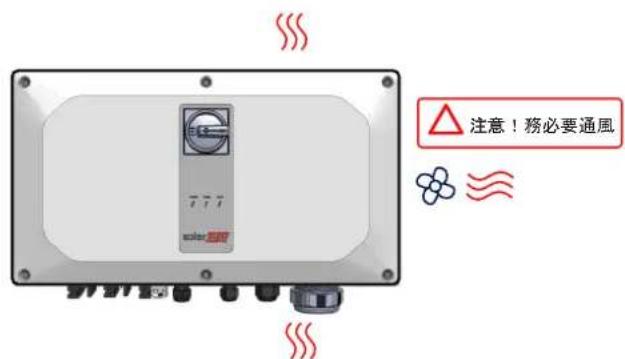

維持間隙

3

solar2017

4

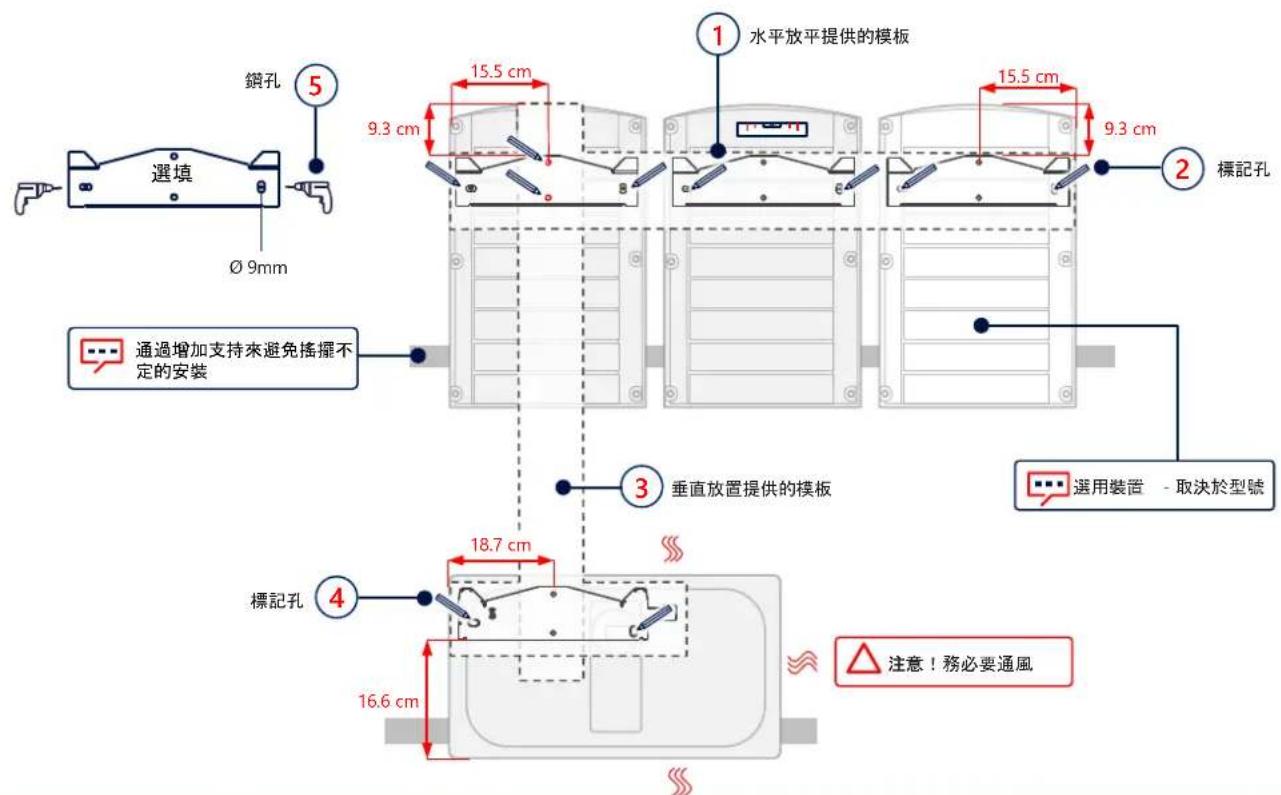

標記和鑽孔

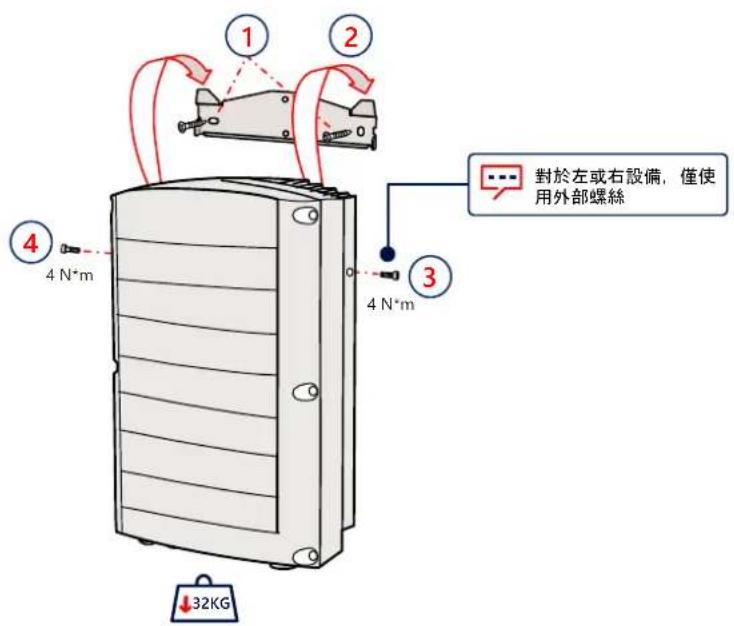

安装装置

solar edge

6

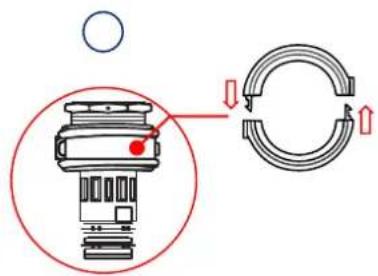

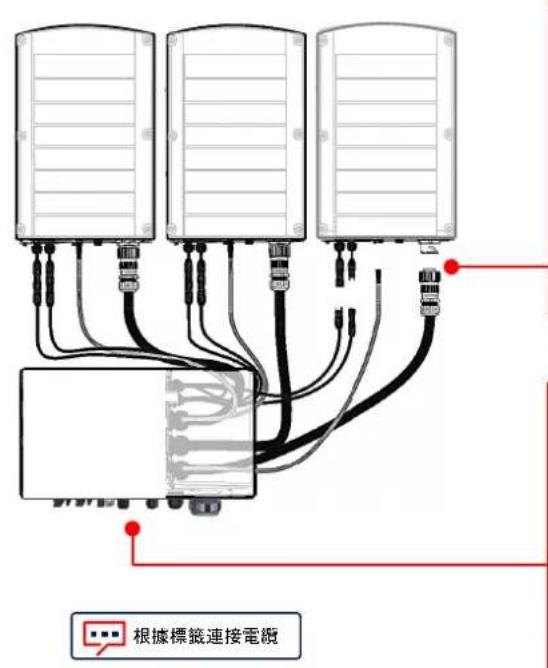

連接延伸電纜

移除盖子

1

警告
開始安裝之前，請中斷電源

solar edge

8

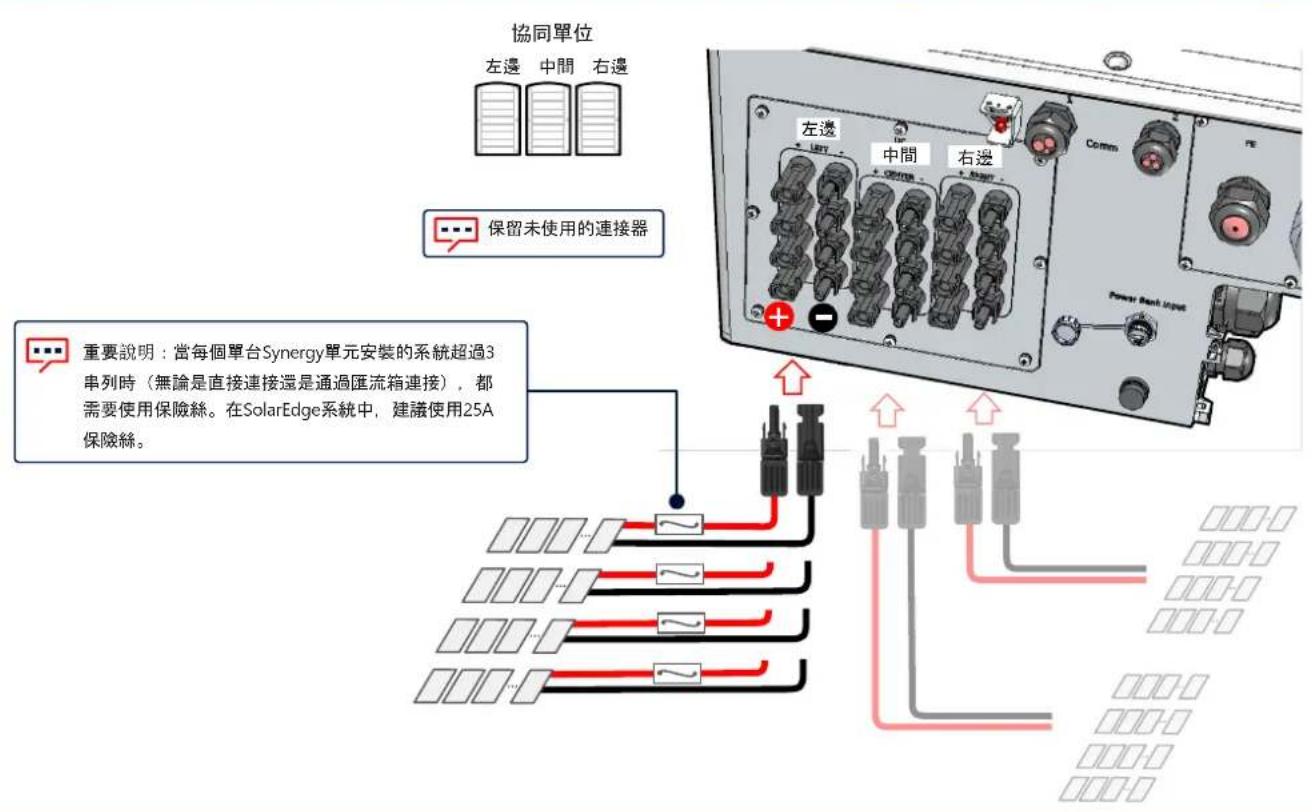

連接 PV 串列

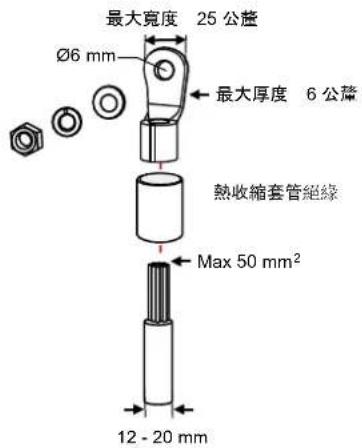

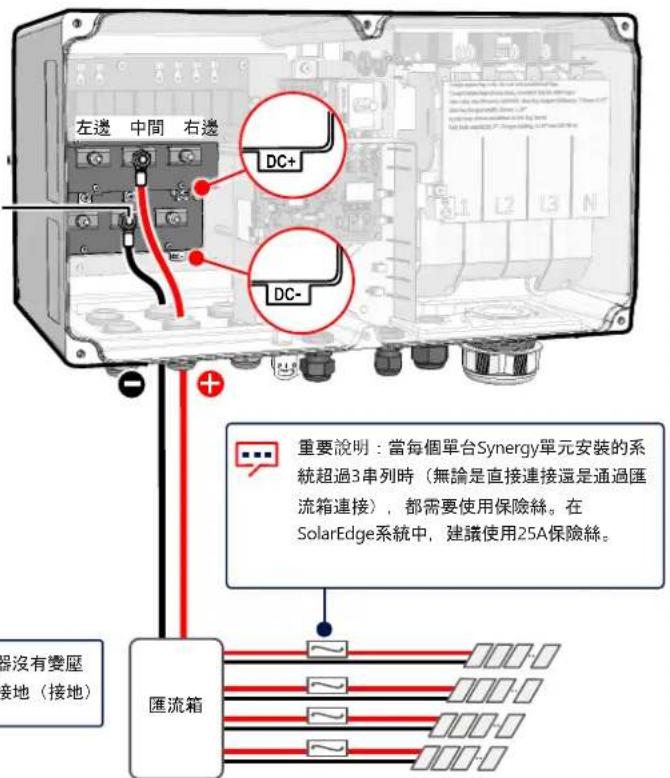

通過單個DC輸入連接PV串

solar edge

8

注意！！
·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

5.7 N*m

重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

solar edge

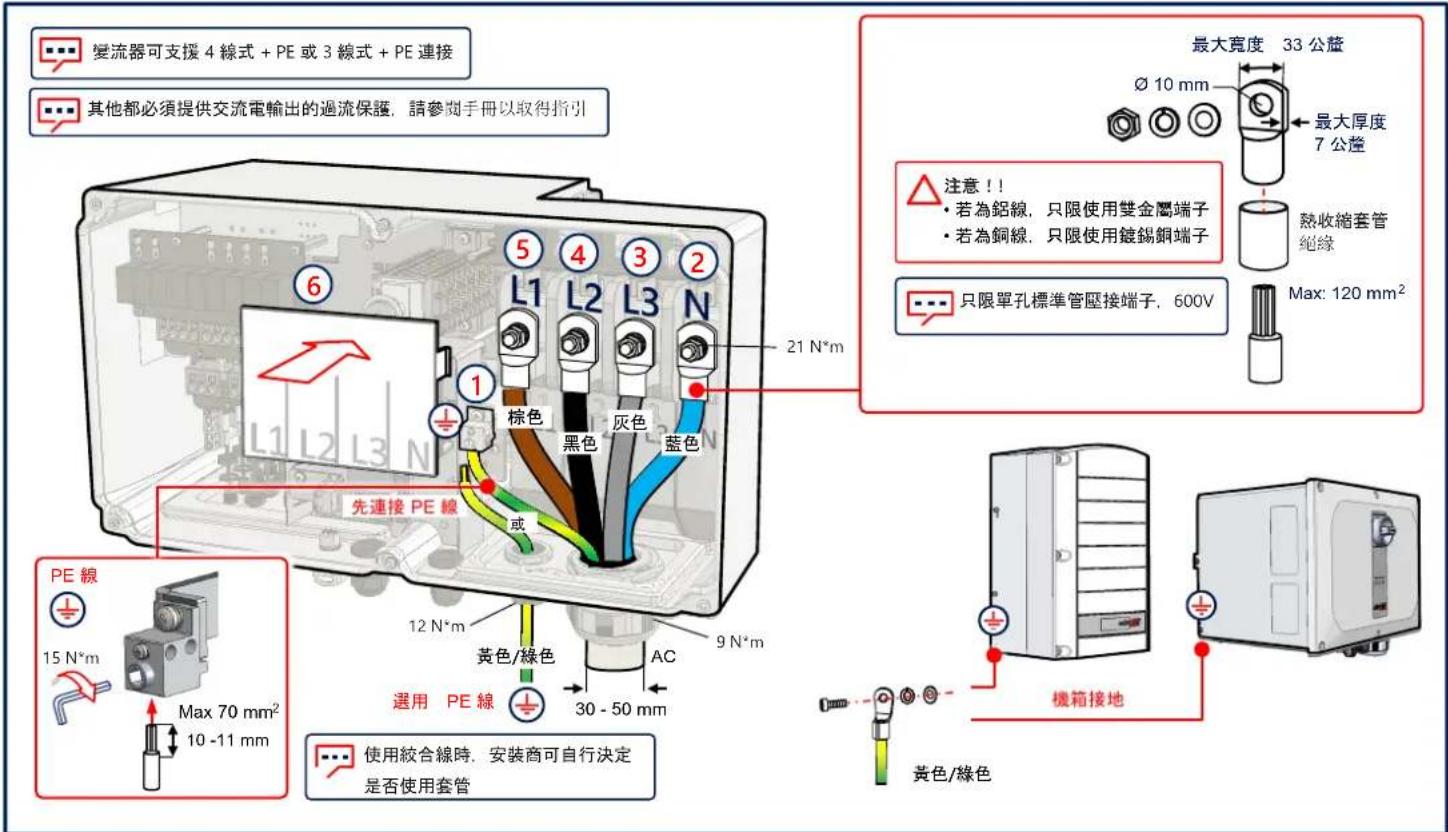

連接交流電和保護接地

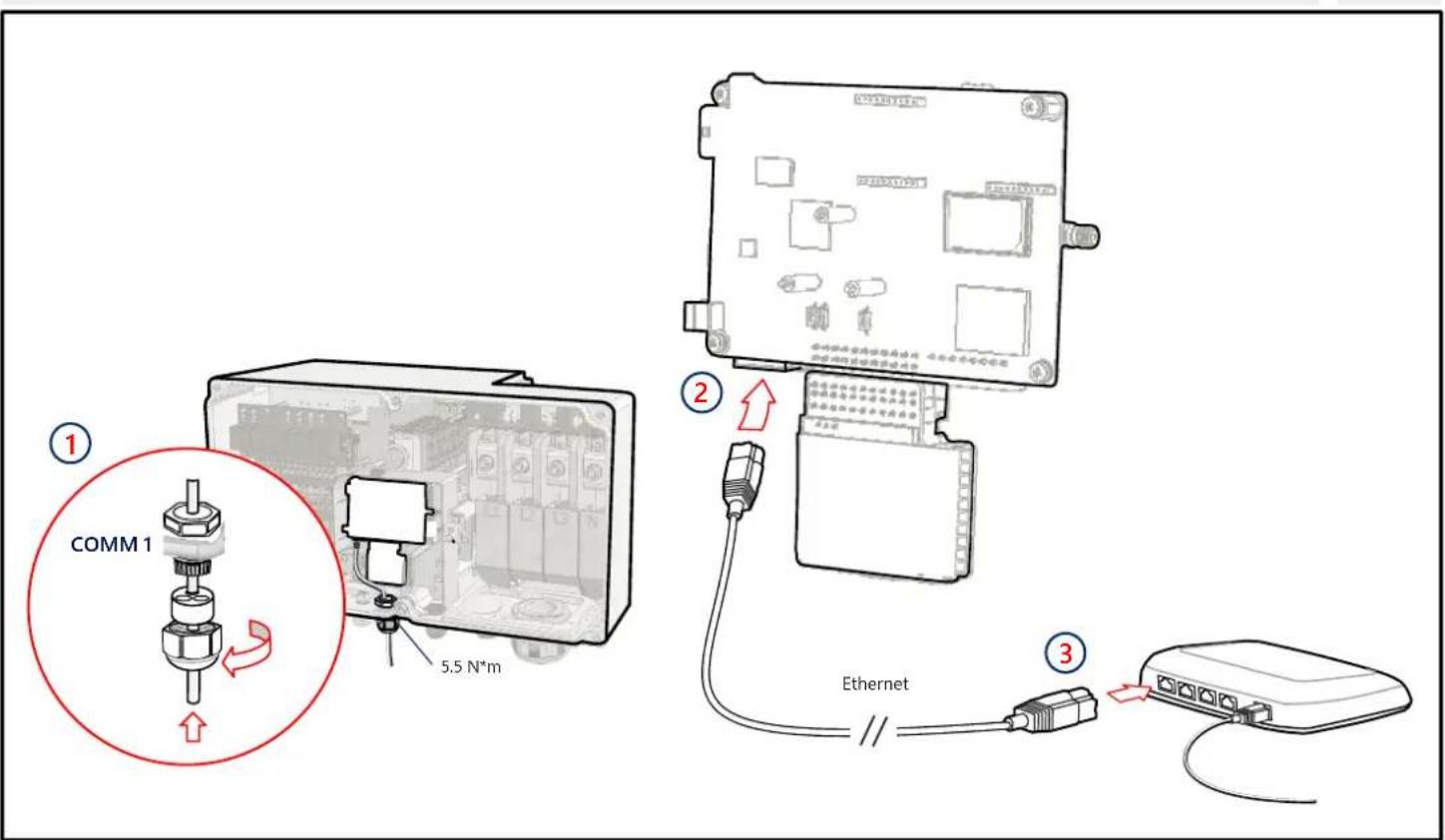

LAN 通訊

10

solar edge

11

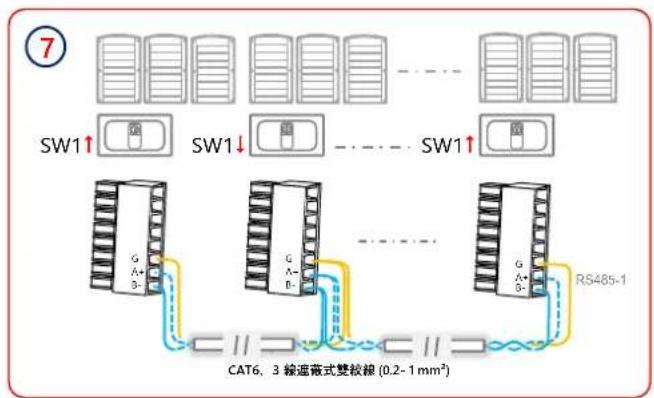

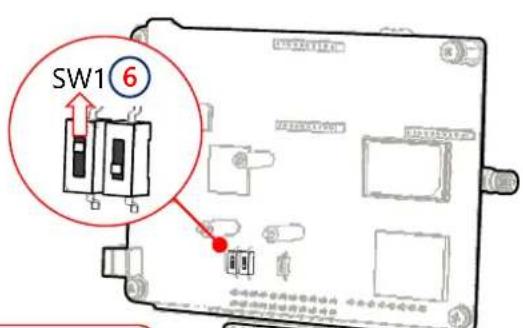

多個逆變器的 RS485 連接

Wi-Fi 通訊連線（選配）

solar 2017

12

solar edge

13

連線蜂巢式網路通訊 (選用)

安装盖子

solar edge

15

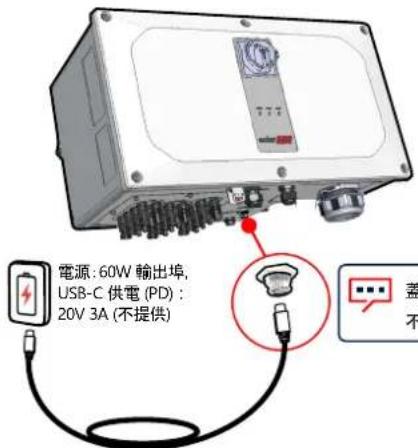

未連接交流電時預先調試 (選項 1)

下载

SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照

SetApp

1公尺，公對公，USB-C（不提供）

solar edge

調適直流電與交流功率 (選項 2) 16

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar2014

17

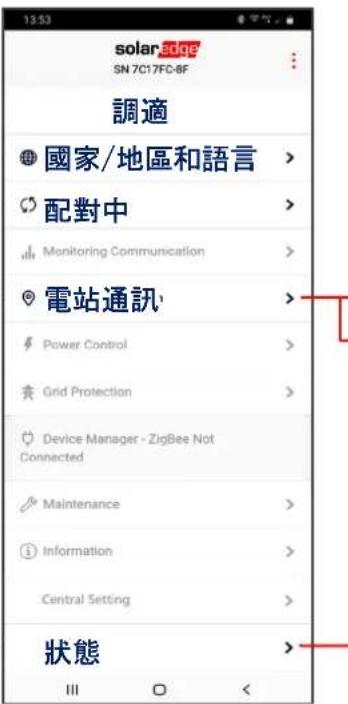

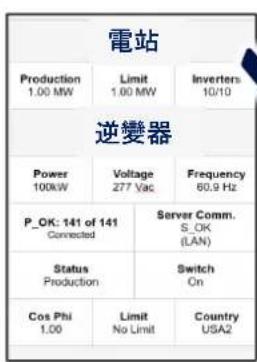

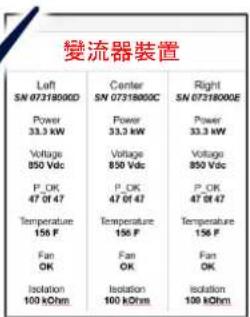

調適主變流器

RS485-1 通訊協定 SolarEdge SolarEdge主裝置

RS485-1 從屬裝置偵測

LED指示

功率 通訊 遺誤

绿燈 藍燈 紅燈

系統正在產生功率

變流器正在與監控平台通訊

變流器正在與監控平台通訊

系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

SolarEdge Inc.保留所有权利。2021年3月
