SE100KBE00IBNC4 - Solpanel SolarEdge - Gratis bruksanvisning och manual

Produkttyp	Trefas växelriktare med Synergy-teknik
Märke	SolarEdge
Modell	SE100KBE00IBNC4
Nominell effekt	100 kW
DC-ingångsspänning	Ej specificerad i manualen
AC-utgångsspänning	Trefas, 400 V (typisk)
Huvudfunktioner	DC-AC-omvandling, maximal effektpunktsföljning (MPPT), kommunikation med effektoptimerare
Kommunikation	LAN, RS485, Wi-Fi som tillval, mobilt nätverk som tillval
Optimerare kompatibilitet	SolarEdge effektoptimerare (t.ex. P800p)
Skyddsklass	Ej specificerad (typiskt IP65 för utomhusbruk)
Dimensioner (L x H x D)	Ej specificerade (cirka 600 x 800 x 300 mm för 100 kW)
Vikt	Ej specificerad (cirka 60 kg)
Strömförsörjning	Trefas AC-nät och DC-solpaneler
Säkerhet	DC-brytare, AC-brytare, obligatorisk jordning, överspänningsskydd
Underhåll och rengöring	Kontrollera anslutningar, blockera inte luftflödet, rengör med en torr trasa
Reservdelar och reparerbarhet	Kapa inte kablar, kontakta SolarEdge tekniska support för reparationer
Indikeringslampor	Grön (produktion), Blå (kommunikation), Röd (larm)
Idrifttagning	Via appen SolarEdge SetApp
Allmän information	Manual tillgänglig på flera språk, garanti kontrolleras med tillverkaren

Vanliga frågor - SE100KBE00IBNC4 SolarEdge

Vad är den nominella effekten för SolarEdge SE100KBE00IBNC4 växelriktaren?

Den nominella effekten är 100 kW (kilowatt), som anges i modellen SE100K.

Hur tar jag växelriktaren i drift för första gången?

Använd appen SolarEdge SetApp som finns på Google Play och App Store. Följ appens instruktioner efter att du satt DC-brytaren i läge ON.

Vilka typer av kommunikation finns tillgängliga på denna växelriktare?

Växelriktaren har LAN- och RS485-portar som standard. Wi-Fi och mobilnät är tillval.

Kan jag ansluta solpaneler från olika märken?

Ja, förutsatt att du använder kompatibla SolarEdge effektoptimerare. Växelriktaren fungerar med optimerare av samma märke för att säkerställa MPPT-spårning.

Vad betyder indikeringslamporna på växelriktaren?

Den gröna lampan indikerar elproduktion, den blå indikerar kommunikation med övervakningsplattformen, och den röda indikerar ett systemfel.

Hur säkerställer jag säkerheten under installationen?

Innan du utför något arbete, koppla bort AC- och DC-strömförsörjningen. Följ jordningsanvisningarna och använd lämpliga kabelskor (bimetalliska för aluminium, förtent koppar för koppar).

Vilka är garantivillkoren?

Standardgarantin är vanligtvis 5 till 12 år beroende på land och kontrakt. Se SolarEdge webbplats för detaljer.

Kan jag installera växelriktaren utomhus?

Ja, växelriktaren är konstruerad för utomhusinstallation med skyddsklass IP65 (skydd mot damm och vattenstrålar). Se till att inte blockera luftflödet.

Hur ansluter jag flera växelriktare parallellt?

Använd RS485-kommunikation för att koppla ihop växelriktarna i en kedja. Konfigurera en växelriktare som master och de andra som slavar via SolarEdge-protokollet.

Vad gör jag vid fel eller haveri?

Kontrollera felkoderna i manualen. Om den röda lampan lyser, kontakta SolarEdge tekniska support via https://www.solaredge.com/service/support.

BRUKSANVISNING SE100KBE00IBNC4 SolarEdge

3-fas växelriktare med synergiteknik

Snabbinfallationsguide

PN:SExxK-xxxx1xxxx

For Europa, APAC och Sydafrika Version 1.3

solar edge

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjalpa anvandaren att utnyttjaprodukten pa optimalt vis.

OBSERVERA!

Anger en fara. Den uppmarksammar ett forfarande som, om det inte utfors korrekt erller foljs, skulle kunna leda till skada pa aller forstorelse av Produkten. Fortsatt inte after en observationsanvising om de indikerade forhallandena inte forstas och foljs helt.

WARNING!

Anger en fara. Den uppmarksammar ett forfarande som, om det inte utfors korrekt erler foljs, skulle kunna leda till personskada aller dodsfall. Fortsatt inte afteren varningsanvisning tills de angivna forhallandena forstas och foljs till fullo.

Skär inte kabelkontakter

Denna symbol visas vid jordningspunktter i SolarEdgehandboken och pa utrustningen.

Slå PÅ/AV væxelströmbrytaren till huvudkretskortet och vanta 5 minuter

Slå PÅ/AV likströmbytaren pa synergihanteraren och vänta 5 minuter (Gäller endast for modeller med likströmbytare)

SPARA DESSA ANVISNINGAR - Denna handbok innehaller viktiga anvisningar for 3-fas vaxelriktaren som ska foljas under installation och unterhall. Anvandande av denna utrustning pa ett satt som uttryckligen inte specificerats i detta document kan asidosatta skyddsfunktioner i utrusningen

Anslut ingäng frän modul

Använd en dubbel ingängsoptimerare (P800p) for parallellkoppling av tvä solceller erler använd en grenkabel for att ansluta tvä solceller till en enkel ingängsoptimerare.

solar edge

2

Upprätthälla avständ

solar edge

3

solar2017

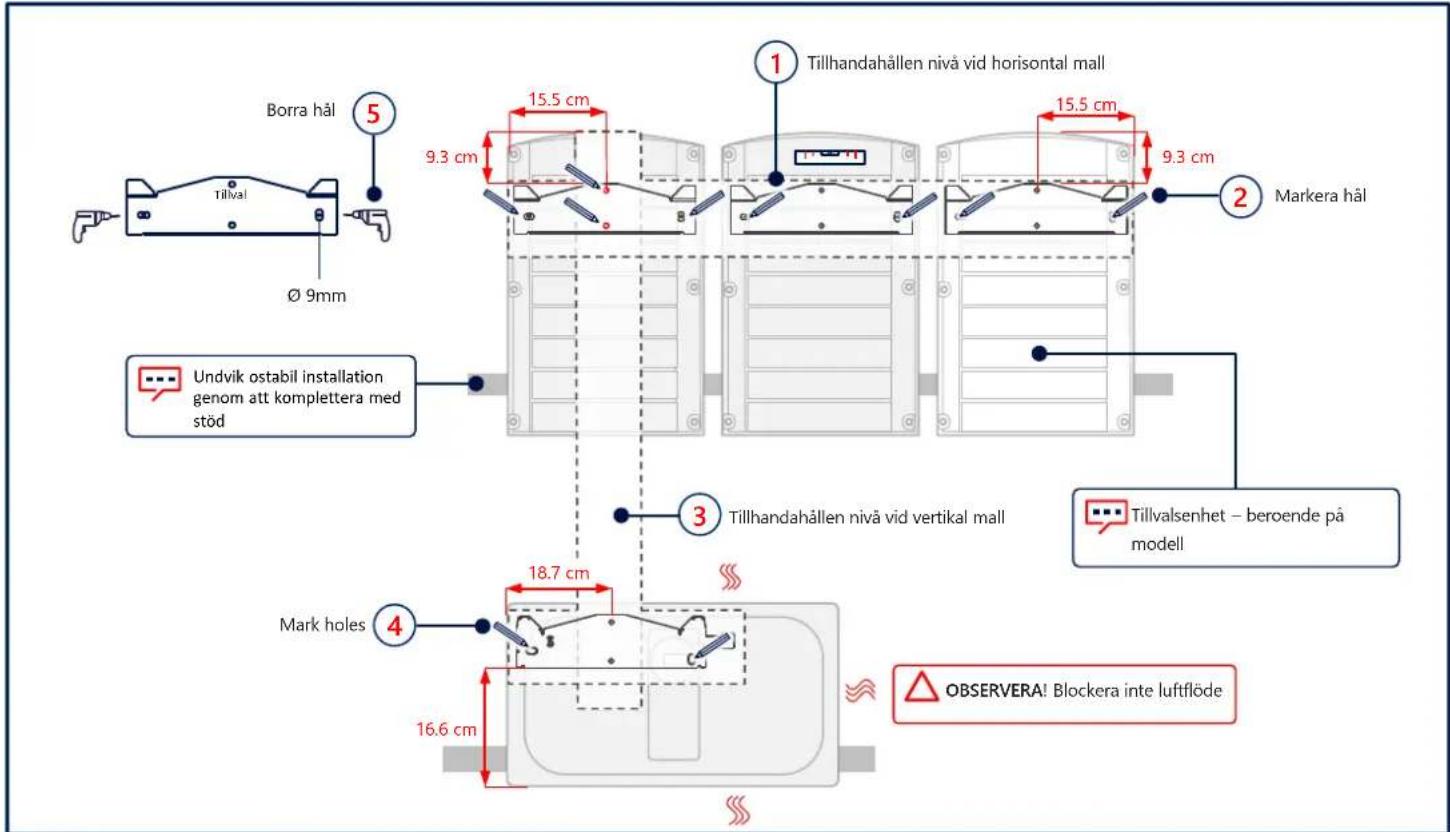

Markera och borra hal

4

Borttagning av skydd

solar edge

7

1

WARNING

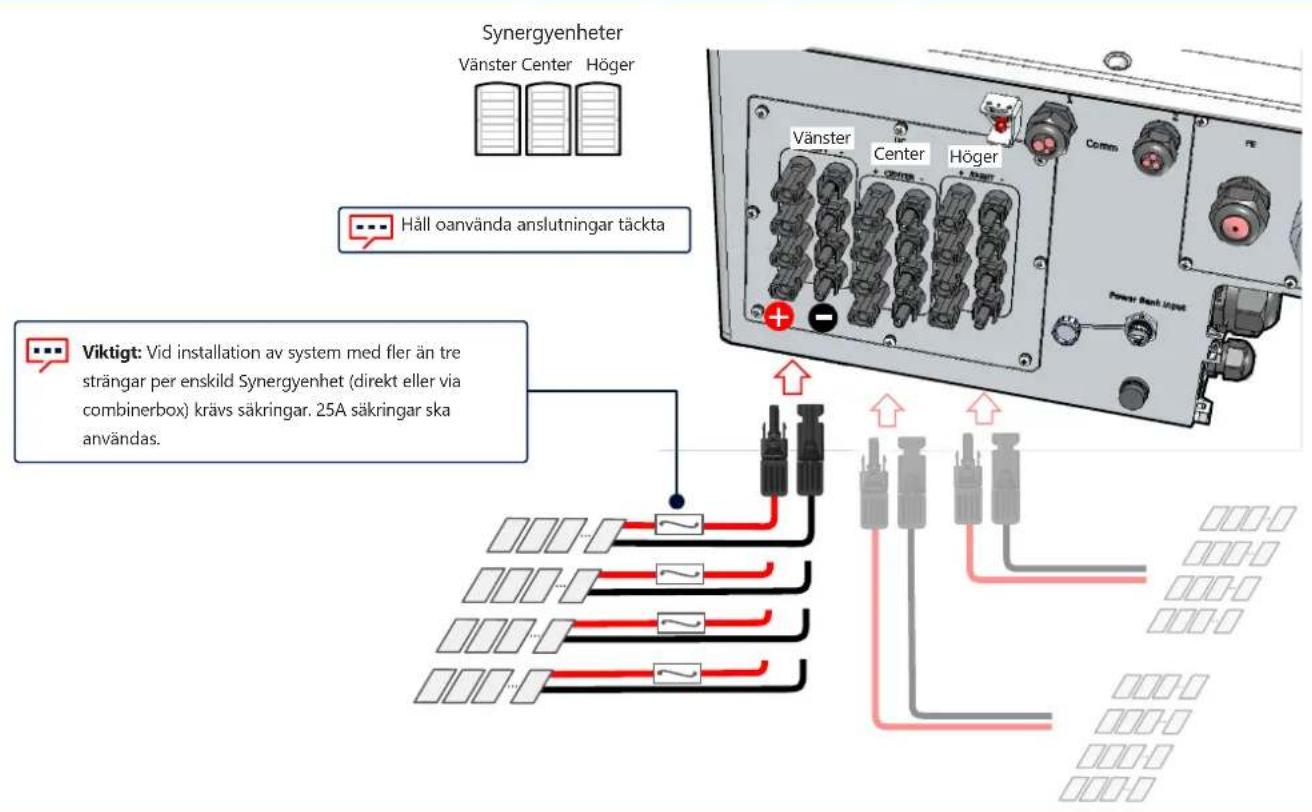

Anslutning av solcellsträngar

Anslut PV-strängar genom enkel dc-ingång

solar 2017

8

CAUTION!

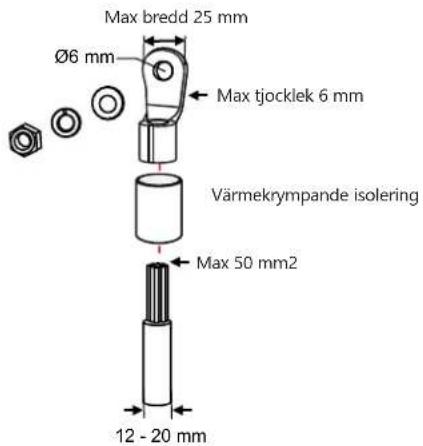

• ANVÄND ENDAST kabelskor i bimetall for aluminiumträdar
  ANVANDENDASTfortennade kabelskor for kopparledninger

Funktionsjord av DC-sidans negativa aller positiva pol ar forbjudet d'a vaxelrikanten saknar transformator. Jordning av modulramer aller montagesystem ar tillatet

Synergyenheter ster Center Hoger

5.7 N*m

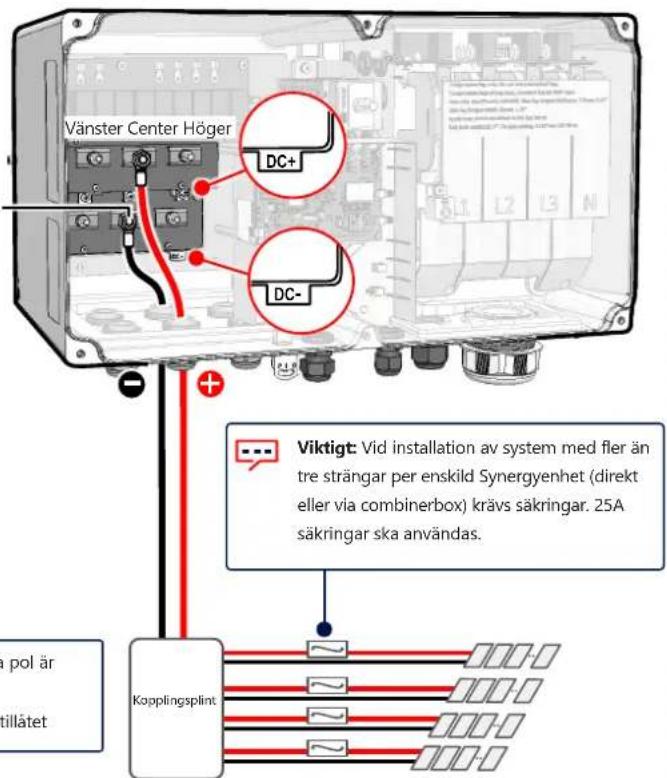

Viktigt: Vid installation av system med fler an tre strängar per enskild Synergyenhet (direkt ell er via combinerbox) kravs sakringar. 25A sakringar ska anvandas.

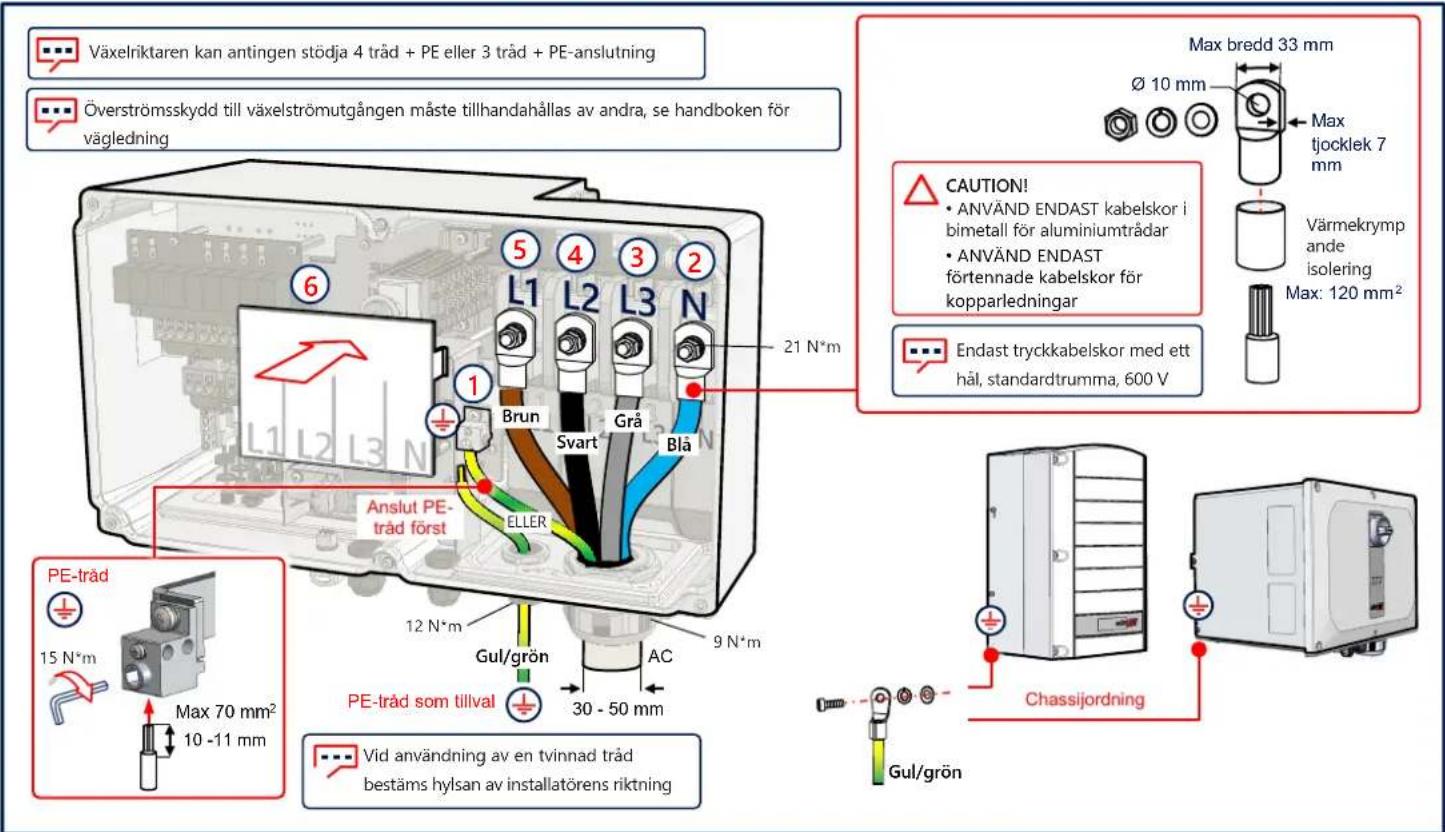

Anslutning vãxelström och skyddande jord (PE)

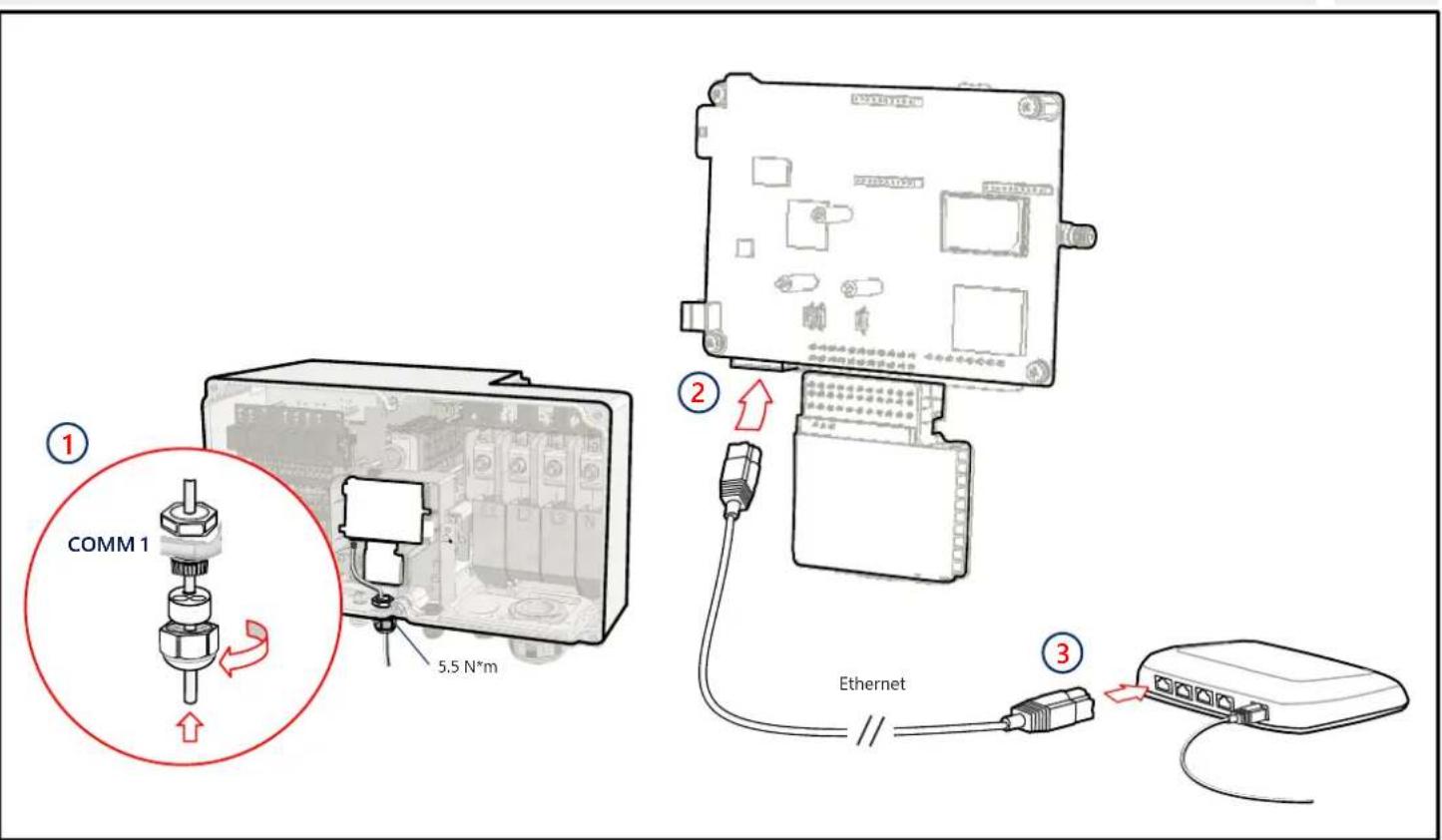

LAN-kommunikation

solar 2017

10

solar edge

11

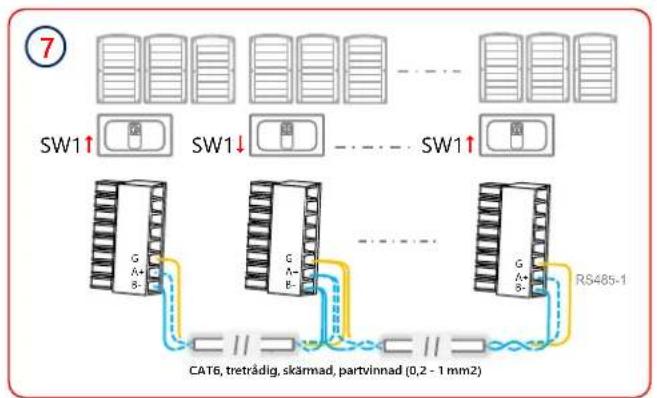

RS485-anslutning av flera vãxelriktare

Wi-Fi-kommunikation (Tillval)

solar200

12

solar edge

13

För-driftsätting innan AC ar ansluten (Tillval 1)

Installar skydd

solar 2017

14

solar edge

15

Driftsätting före)när likström inte ar ansluten (Tillval 1)

Laddaner SolarEdge SetApp

Slapa (1) likstromsbrytare

ON (1)

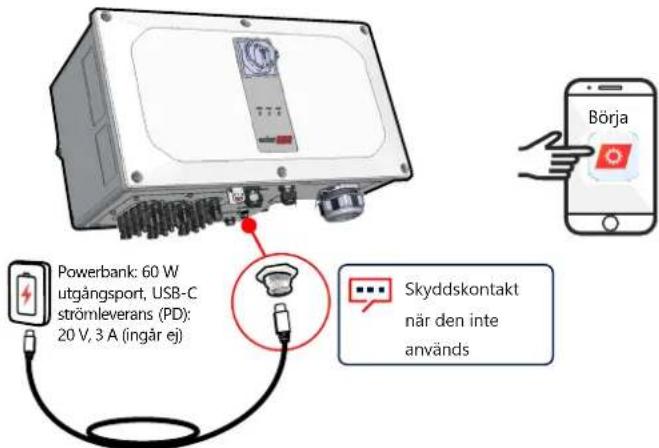

Anslut powerbank

Starta och folj SetApp

1 m, hane till hane, USB-C (ingar ej)

Driftsattning med vaxel- och likström (Tillval 2)

16

Ladda ner SolarEdge SetApp

Slā pá ström

Starta och folj SetApp

solar2014

17

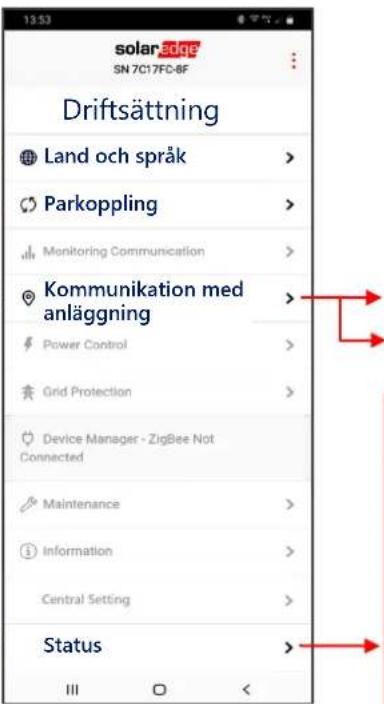

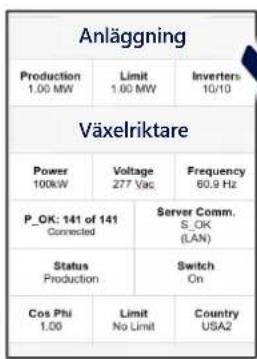

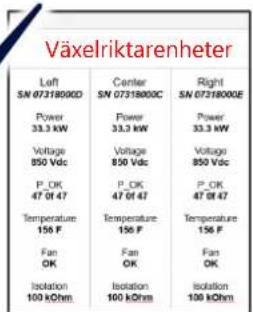

Driftsätting av primär växelriktare

RS485-1 Protokoll SolarEdge Primar SolarEdge RS485-1 Detektering av följare

LED-indikationer

STROM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning ar ansluten, men systemet producerar inte ström

VäxelriktareCOMMUNICERAMed monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekiska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att andras utan vidare

meddelande.

Upphovsratt © SolarEdge Inc. Alla

rattigheter forbehalna.Mars 2021.
