Type de produit	Onduleur triphasé avec technologie Synergy
Marque	SolarEdge
Modèle	SE100KBE00IBNC4
Puissance nominale	100 kW
Tension d'entrée DC	Non spécifiée dans la notice
Tension de sortie AC	Triphasé, 400 V (typique)
Fonctions principales	Conversion DC-AC, suivi du point de puissance maximale (MPPT), communication avec optimiseurs de puissance
Communication	LAN, RS485, Wi-Fi en option, réseau mobile en option
Compatibilité optimiseurs	Optimiseurs de puissance SolarEdge (ex: P800p)
Indice de protection	Non spécifié (typiquement IP65 pour usage extérieur)
Dimensions (L x H x P)	Non spécifiées (environ 600 x 800 x 300 mm pour 100 kW)
Poids	Non spécifié (environ 60 kg)
Alimentation	Réseau AC triphasé et panneaux solaires DC
Sécurité	Interrupteur DC, interrupteur AC, mise à la terre obligatoire, protection contre les surintensités
Entretien et nettoyage	Vérifier les connexions, ne pas obstruer le flux d'air, nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Ne pas couper les câbles, contacter le support technique SolarEdge pour toute réparation
Voyants lumineux	Vert (production), Bleu (communication), Rouge (alarme)
Mise en service	Via l'application SolarEdge SetApp
Informations générales	Notice disponible en plusieurs langues, garantie à vérifier auprès du fabricant

FOIRE AUX QUESTIONS - SE100KBE00IBNC4 SolarEdge

Quelle est la puissance nominale de l'onduleur SolarEdge SE100KBE00IBNC4 ?

La puissance nominale est de 100 kW (kilowatts), comme indiqué dans le modèle SE100K.

Comment mettre en service l'onduleur pour la première fois ?

Utilisez l'application SolarEdge SetApp disponible sur Google Play et App Store. Suivez les instructions de l'application après avoir mis l'interrupteur DC sur ON.

Quels types de communication sont disponibles sur cet onduleur ?

L'onduleur dispose de ports LAN et RS485 en standard. Le Wi-Fi et la connexion réseau mobile sont optionnels.

Puis-je connecter des panneaux solaires de différentes marques ?

Oui, à condition d'utiliser des optimiseurs de puissance SolarEdge compatibles. L'onduleur fonctionne avec les optimiseurs de la même marque pour assurer le suivi MPPT.

Que signifient les voyants lumineux sur l'onduleur ?

Le voyant vert indique une production d'électricité, le bleu une communication avec la plateforme de supervision, et le rouge une erreur système.

Comment assurer la sécurité lors de l'installation ?

Avant toute intervention, débranchez l'alimentation AC et DC. Respectez les consignes de mise à la terre et utilisez des cosses adaptées aux conducteurs (bimétalliques pour l'aluminium, cuivre étamé pour le cuivre).

Quelles sont les conditions de garantie ?

La garantie standard est généralement de 5 à 12 ans selon le pays et le contrat. Consultez le site SolarEdge pour les détails.

Puis-je installer l'onduleur à l'extérieur ?

Oui, l'onduleur est conçu pour une installation extérieure avec un indice de protection IP65 (protection contre la poussière et les jets d'eau). Assurez-vous de ne pas obstruer le flux d'air.

Comment connecter plusieurs onduleurs en parallèle ?

Utilisez la communication RS485 pour relier les onduleurs en chaîne. Configurez un onduleur maître et les autres en esclaves via le protocole SolarEdge.

Que faire en cas d'erreur ou de panne ?

Consultez les codes d'erreur dans la notice. Si le voyant rouge est allumé, contactez le support technique SolarEdge via https://www.solaredge.com/service/support.

MODE D'EMPLOI SE100KBE00IBNC4 SolarEdge

Onduleur triphase avec technologie Synergy

Guide d'installation rapide

PN:SExxK-xxxxlxxxx

Pour l'Europe, la région Asie Pacifique et l'Afrique du Sud

Version 1.3

solar edge

Legende

REMARQUE

Ce symbole indique que les informations ont pour but d'aider l'utilisateur à optimiser son'utilisation du produit.

ATTENTION!

Indique un danger. Ce symbole attire l'attention sur une procedure qui, si elle n'est pas correctement effectue ou respectee, peut entrainer des dommages ou la destruction du produit. Ne passez pas au-delà d'un signe d'attention jusqu'à ce que les conditions indiquées soient pleinement comprises et respectees.

AVERTISSEMENT!

Indique un danger. Ce symbole attire l'attention sur une procédure qui, si elle n'est pas correctement effectue ou respectée, peut entraîner des blessures ou le décès. Ne poursuivez pas au-delà d'une note d'advertissement tant que les conditions indiquées ne sont pas pleinement comprises et respectées.

Ne coupez pas les connecteurs du cable

Ce symbole apparait aux points de mise à la terre sur l'équipement et dans les manuels SolarEdge.

Mettez l'interrupteur CA de la carte de circuit principale sur ON/OFF et attendez 5 minutes

Mettez l'interrupteur de sécurité CC du Synergy Manager sur ON/OFF et attendez 5 minutes (Applicable uniquement aux modeles équipés d'un interrupteur de sécurité DC)

CONSERVEZ CES INSTRUCTIONS - Ce manuel contient des instructions importantes pour l'Onduleur triphase qui doivent être respectées pendant l'installation et la maintenance. L'utilisation de cet équipement d'une manière non spécifique dans ce document par SolarEdge peut ALTERER la protection fournie par cet équipement.

Installation des optimiseurs

①→②→③→④→⑤→⑥

solar edge

1

(1)

Utiliser SolarEdge Designer pour concevoir des systèmes SE https://designer.solaredge.com

2

Télécharger SolarEdge Mapper pour cartographier des optimiseurs de puissance

GATIGN Google Play

6

App Store

solar edge

1

Installation des optimiseurs

(3)

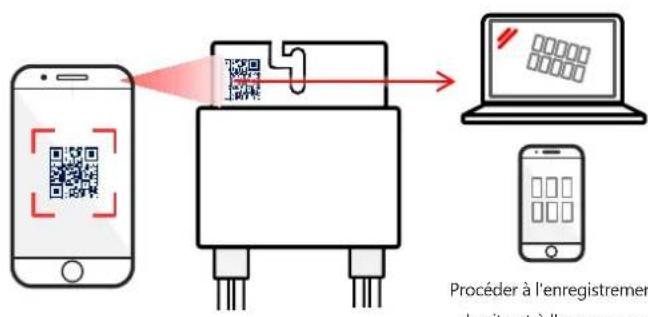

Scanner le QR Code avec Mapper

Proceder à l'enregistrement du site et à l'agencement physique sur la plateforme de supervision

(4)

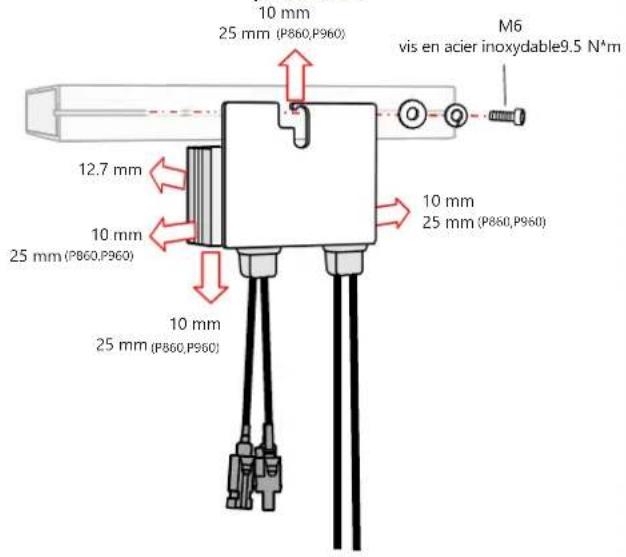

Installer optimiseur de puissance

Installation des optimiseurs

① ② ③ ④ ⑤ ⑥

solar 2017

1

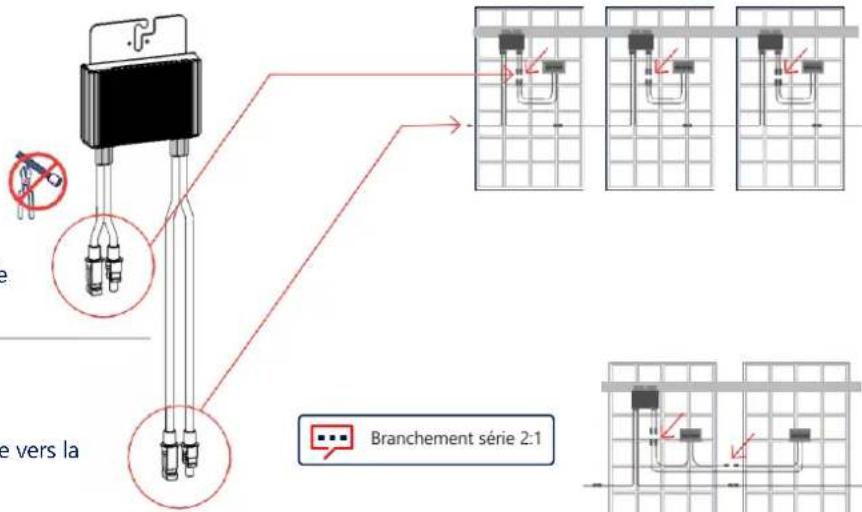

Connector l'entrée depuis le module

Connector la sortie vers la chaine

Utilisez un optimateur à double entrée (P800p) pour brancher deux PV en parallèle ou utilisez un cable de déivation pour brancher deux PV à un optimateur à entrée simple.

solar edge

2

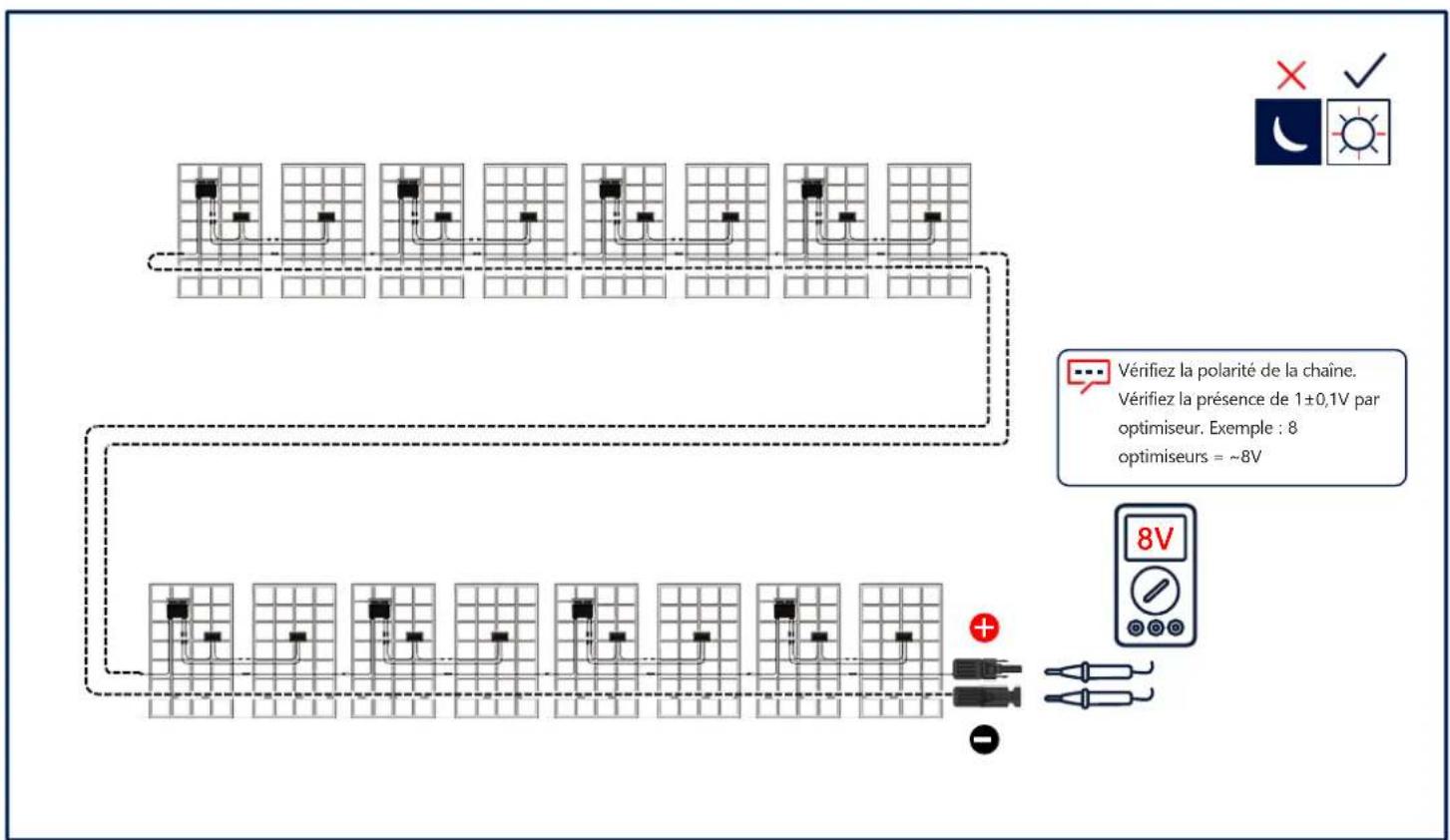

Branchement de la chaine de PV

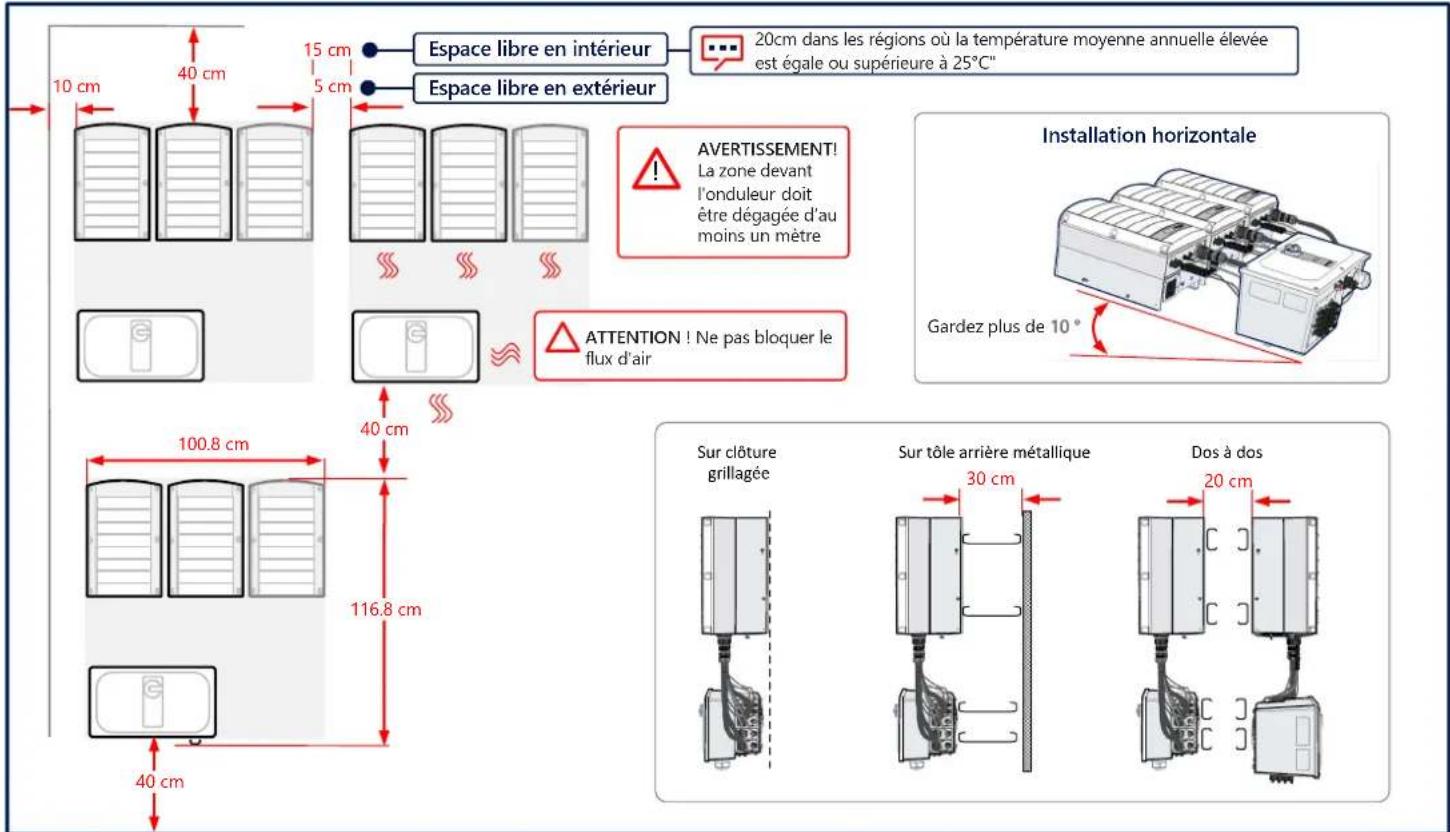

Maintien d'un espace libre

solar edge

3

solar2017

4

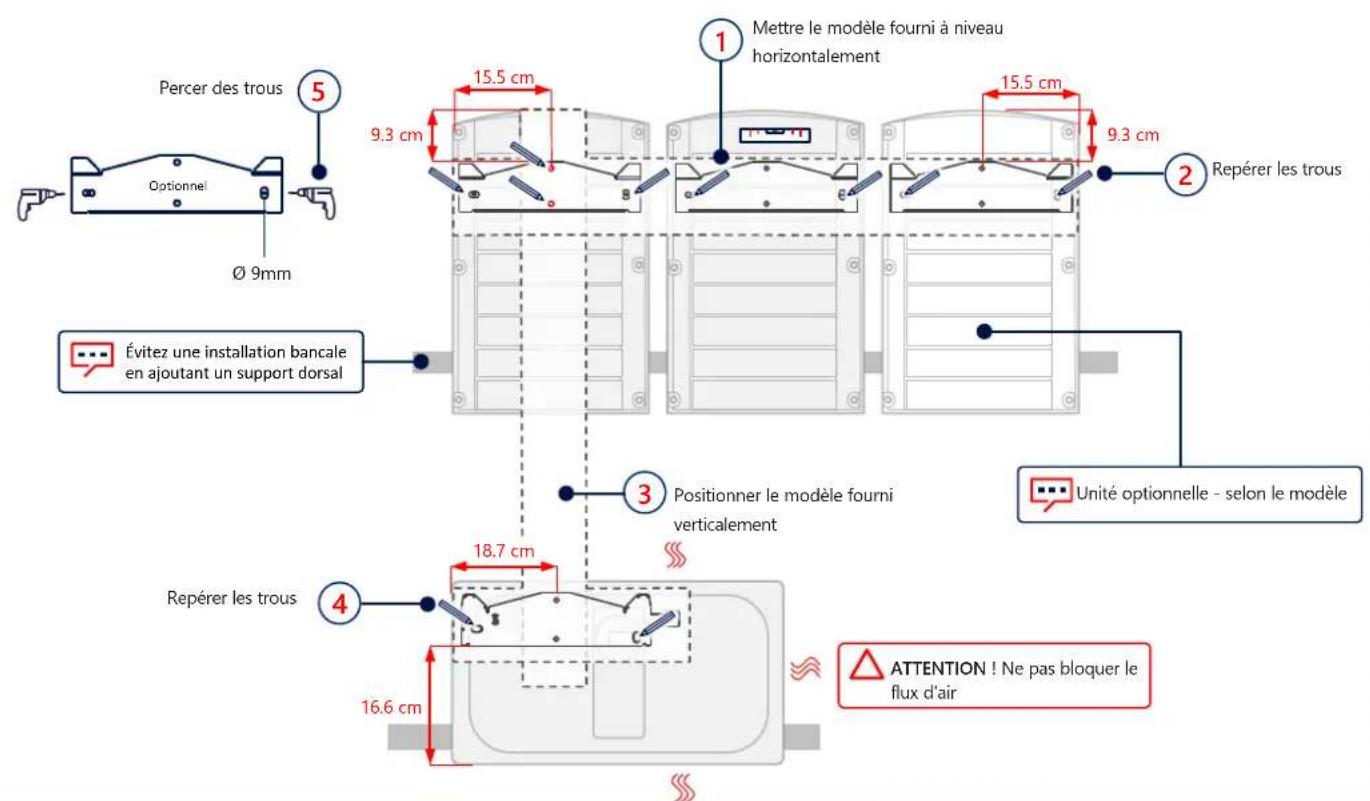

Repérage et marquage des trous

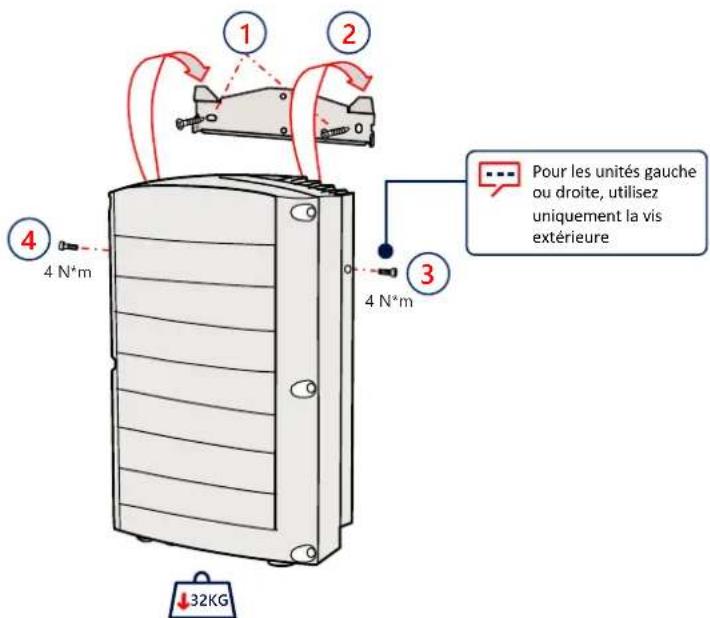

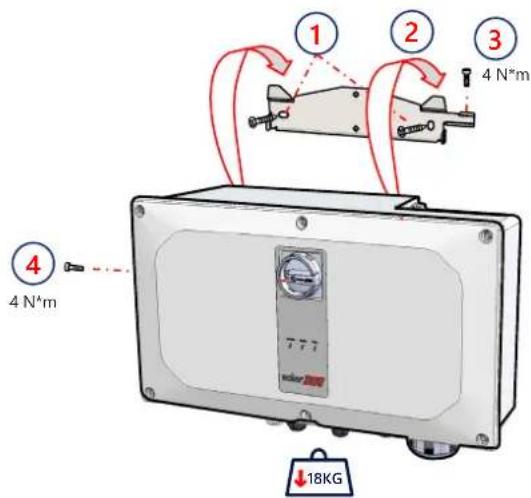

Montage des unités

solar200

5

solar edge

6

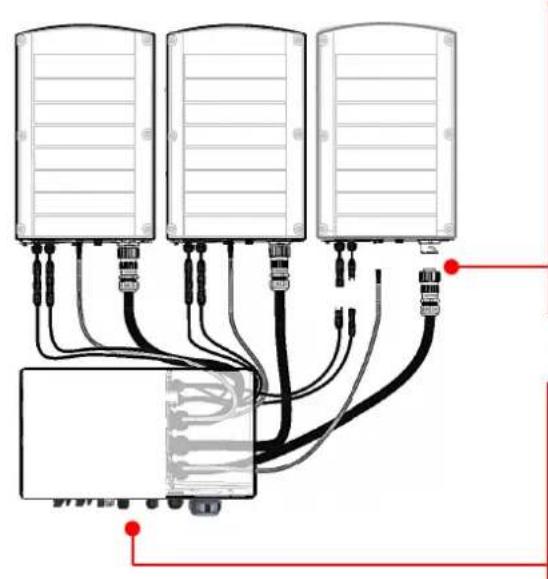

Branchement des cables d'interconnection

Connectez les cables conformément aux étiquettes

ATTENTION! Ne pas bloquer le flux d'air

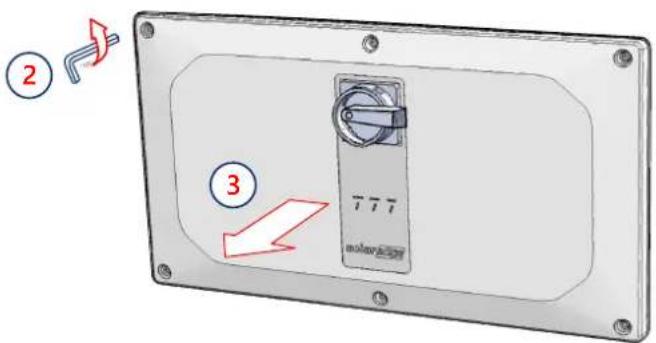

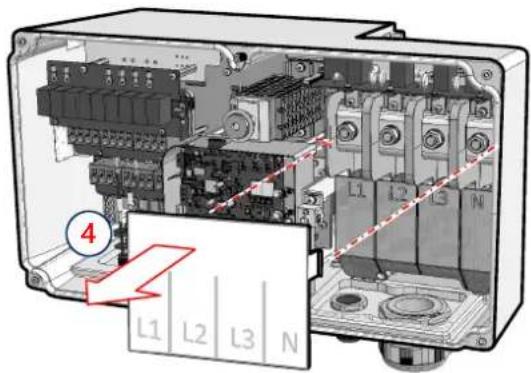

Retrait des couvercles

solar edge

7

1

AVERTISSEMENT
DEBRANCHER L'ALIMENTATION AVANT DE COMMENCER L'INSTALLATION

solar edge

8

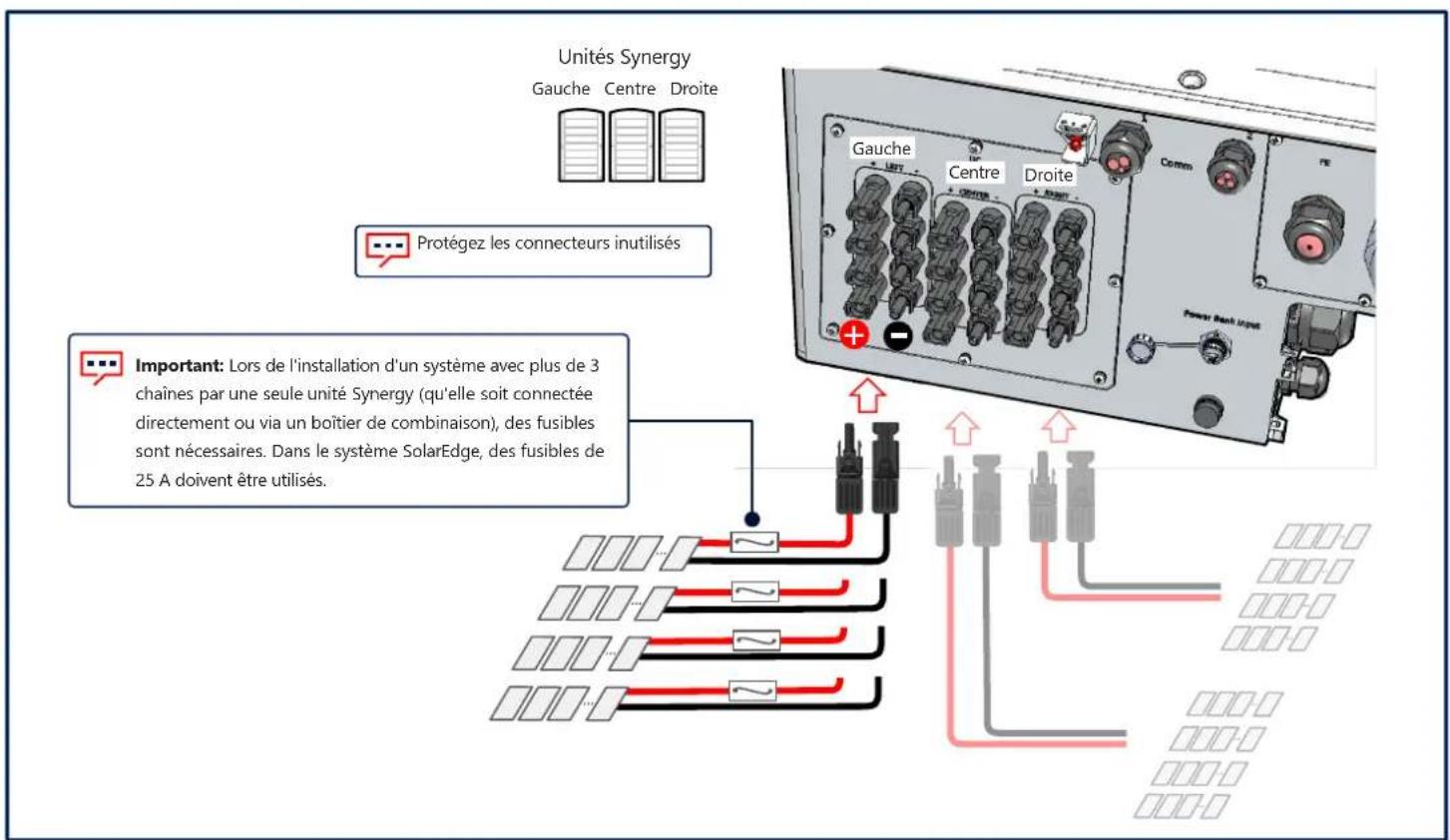

Branchement de chaînes de PV

Connexion de chaînes PV via une seule entrée DC

solar 2017

8

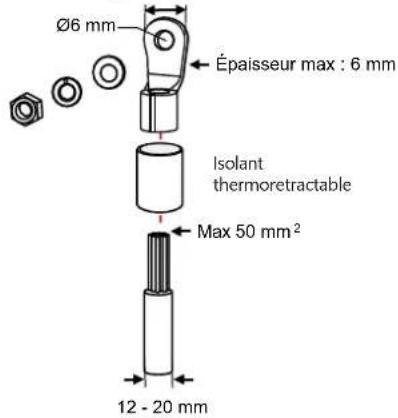

ATTENTION!

Avec des fils en aluminium, UTILISEZ UNIQUEMENT des cosses bimétalliques

• Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé

Largeur max : 25 mm

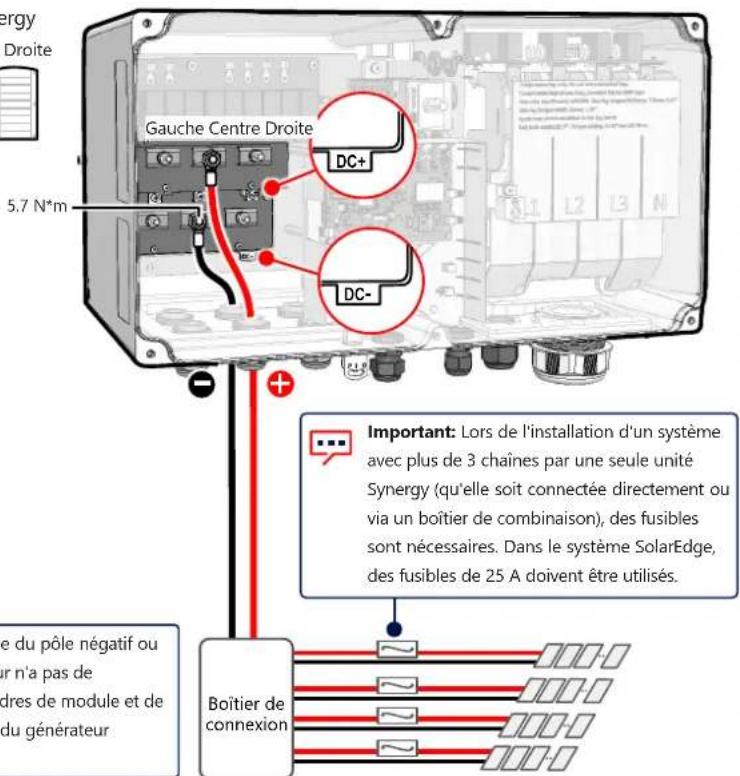

Unités Synergy

Gauge Centre Droite

La mise à la terre électricité fonctionnelle du pôle négatif ou positif cote DC est interdite car l'ondulesur n'a pas de transformateur. La mise à la terre des cadres de module et de I'équipment de montage des modules du générateur photovoltaique est acceptable

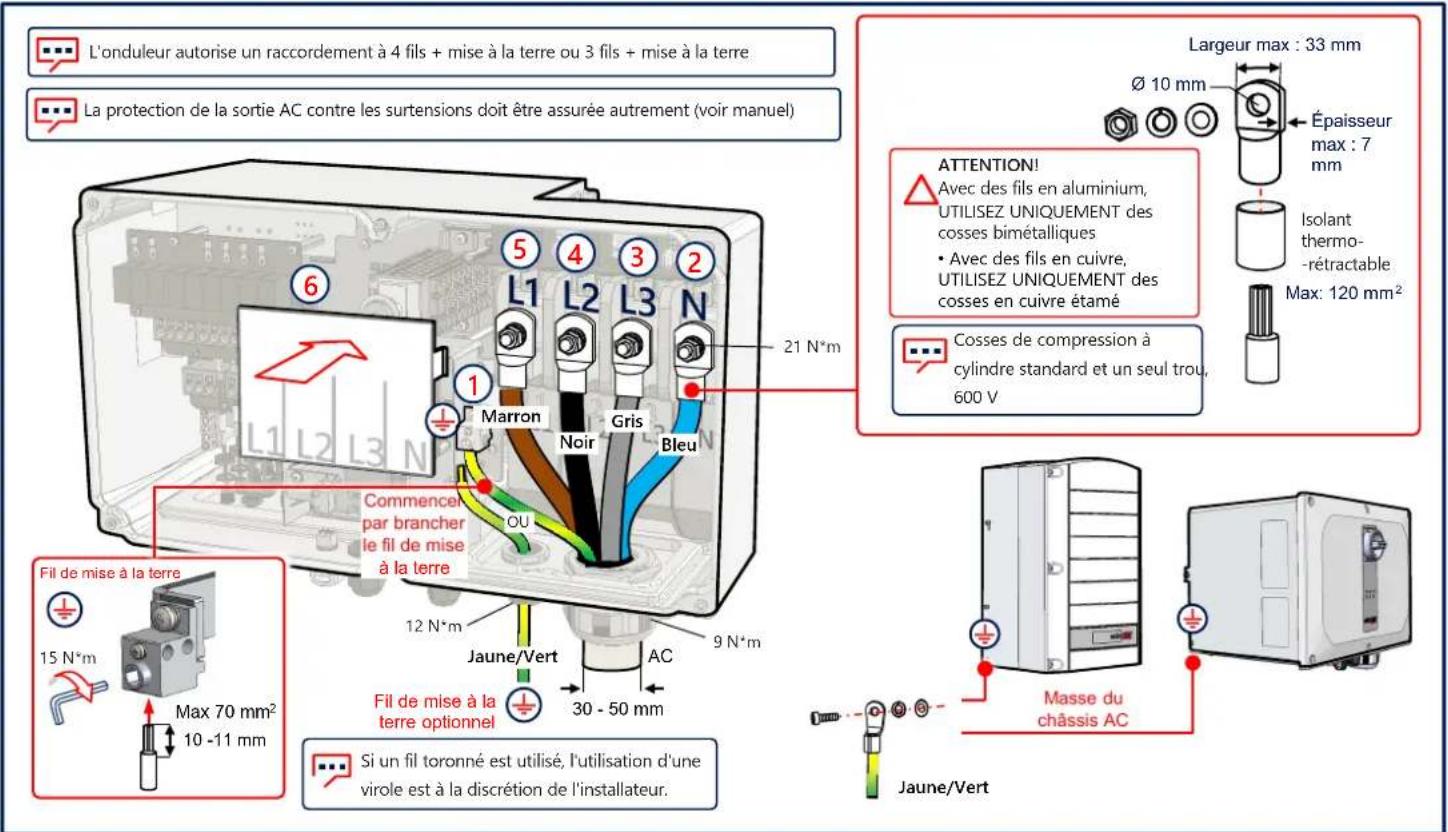

Raccordement AC et protection par mise à la terre (PE)

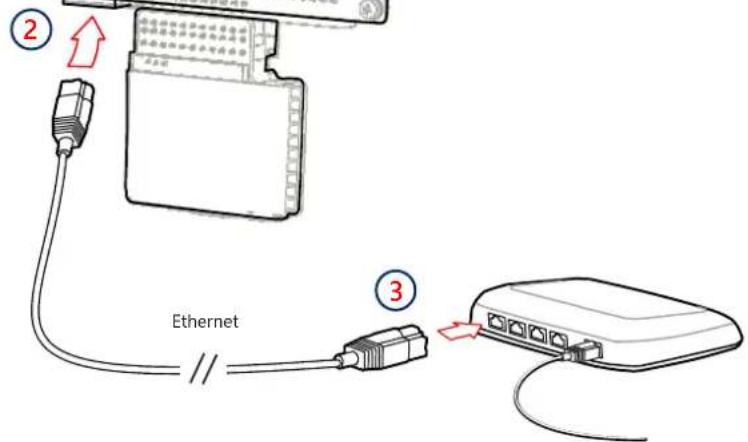

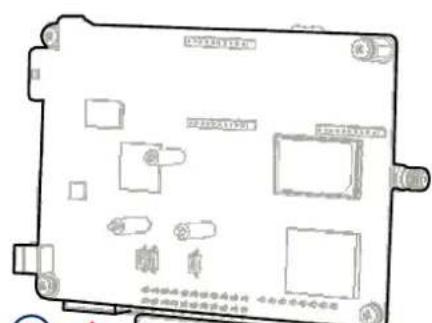

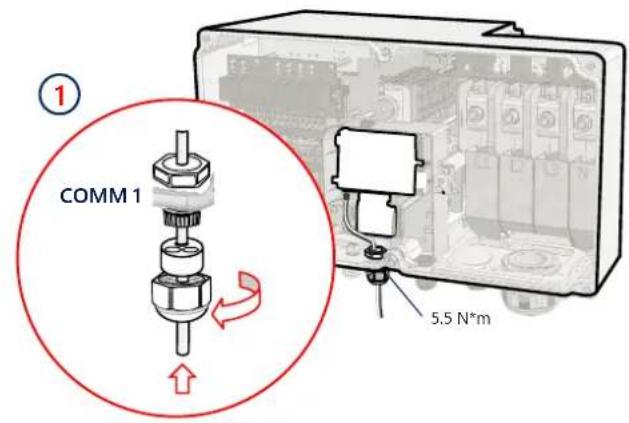

Communication LAN

10

solar

11

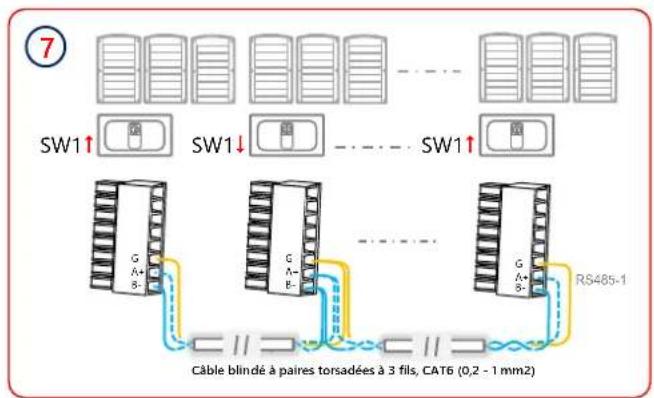

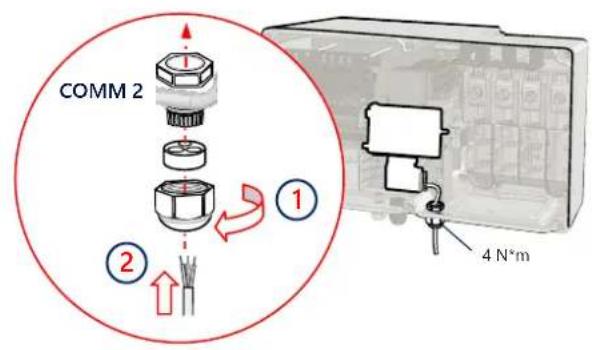

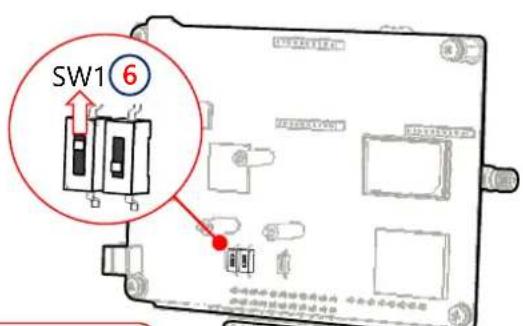

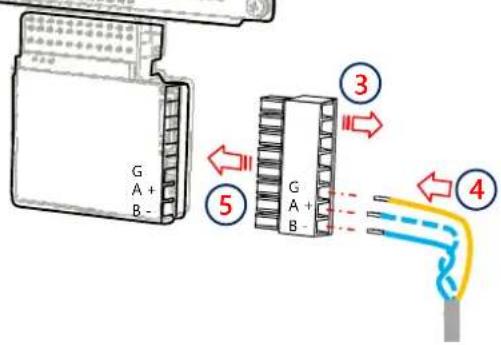

Branchement RS485 de plusieurs onduleurs

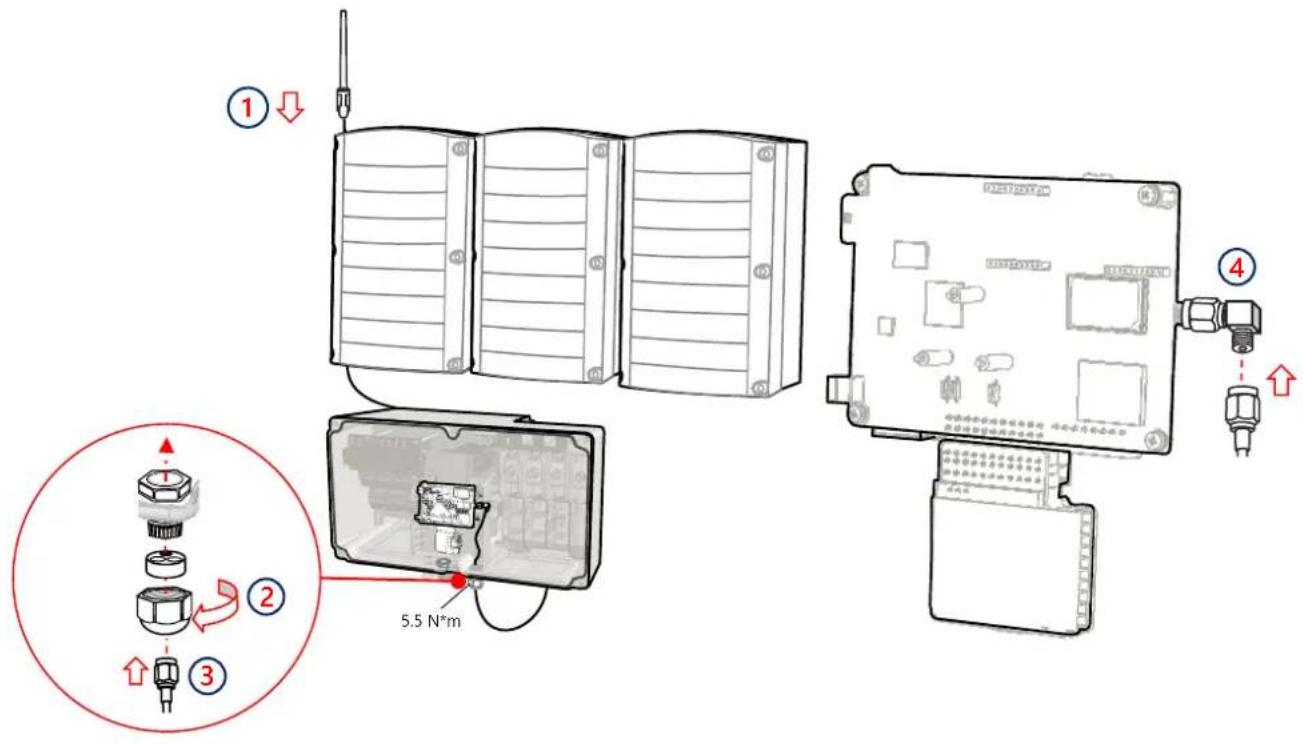

Branché la communication Wi-Fi (optionnel)

solar 2017

12

solar edge

13

Raccordement au réseau mobile (optionnel)

Pose des couvercles

solar 2017

14

solar_dctf

15

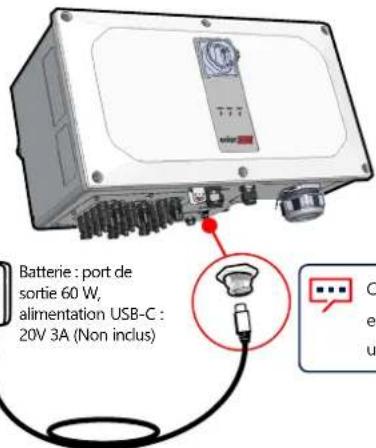

Pré-mise en service lorsque le raccordement AC n'a pas encore eté effectué (Option 1)

4

Télécharger SolarEdge SetApp

Metre l'interrupteur DC sur ON (1)

Connector la batterie

Démarrer et suivre SetApp

1 metre, malé-male, USB-C (Non inclus)

Pré-mise en service lorsque le raccordement AC n'a pas encore eté effectué (Option 2)

16

Télécharger SolarEdge SetApp

Mettre l'appareil sous tension

Demarrer et suivre SetApp

solar2014

17

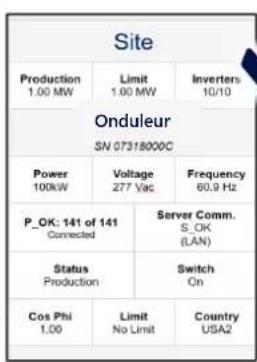

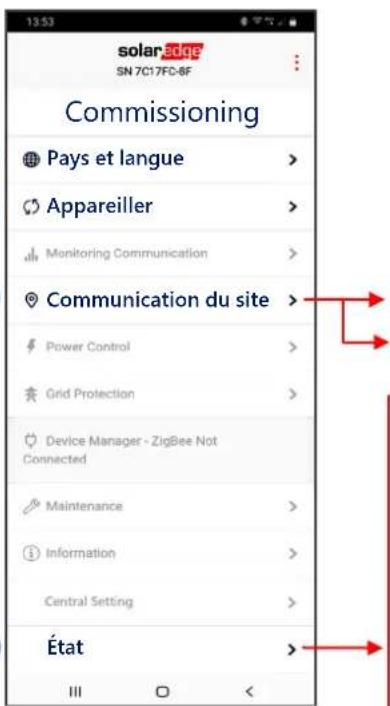

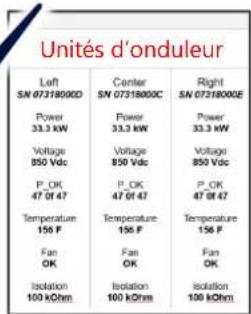

Mise en service de l'onduleur maître Synergy Manager

RS485-1 Protocole SolarEdge Maitre SolarEdge

RS485-1 Détction Esclave

Signification des voyants

18

ERREUR COMM ALIM

Vert Bleu Rouge

Le système produit de l'électricité

L'alimentation AC est connectée, mais le système ne produit pas d'électricité

L'onduleur est en communication avec la plate-forme de supervision

Erreur système

solaredge

Coordonnées de l'assistance technique: Si vous rencontres des problèmes techniques concernant les produits SolarEdge, veuillez nous contacter: https://www.solaredge.com/service/support

Sujet à changement sans préavis. Copyright © SolarEdge Inc. Tous droits réservés. Mars 2021.
