Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE100KBE00IBNC4
Potenza nominale	100 kW
Tensione di ingresso DC	Non specificata nel manuale
Tensione di uscita AC	Trifase, 400 V (tipica)
Funzioni principali	Conversione DC-AC, inseguimento del punto di massima potenza (MPPT), comunicazione con ottimizzatori di potenza
Comunicazione	LAN, RS485, Wi-Fi opzionale, rete mobile opzionale
Compatibilità ottimizzatori	Ottimizzatori di potenza SolarEdge (es: P800p)
Grado di protezione	Non specificato (tipicamente IP65 per uso esterno)
Dimensioni (L x A x P)	Non specificate (circa 600 x 800 x 300 mm per 100 kW)
Peso	Non specificato (circa 60 kg)
Alimentazione	Rete AC trifase e pannelli solari DC
Sicurezza	Interruttore DC, interruttore AC, messa a terra obbligatoria, protezione contro le sovracorrenti
Manutenzione e pulizia	Verificare i collegamenti, non ostruire il flusso d'aria, pulire con un panno asciutto
Ricambi e riparabilità	Non tagliare i cavi, contattare il supporto tecnico SolarEdge per qualsiasi riparazione
Spie luminose	Verde (produzione), Blu (comunicazione), Rosso (allarme)
Messa in servizio	Tramite l'app SolarEdge SetApp
Informazioni generali	Manuale disponibile in più lingue, garanzia da verificare presso il produttore

Domande frequenti - SE100KBE00IBNC4 SolarEdge

Qual è la potenza nominale dell'inverter SolarEdge SE100KBE00IBNC4 ?

La potenza nominale è di 100 kW (kilowatt), come indicato nel modello SE100K.

Come mettere in servizio l'inverter per la prima volta ?

Utilizzare l'app SolarEdge SetApp disponibile su Google Play e App Store. Seguire le istruzioni dell'app dopo aver impostato l'interruttore DC su ON.

Quali tipi di comunicazione sono disponibili su questo inverter ?

L'inverter dispone di porte LAN e RS485 di serie. Il Wi-Fi e la connessione rete mobile sono opzionali.

Posso collegare pannelli solari di marche diverse ?

Sì, a condizione di utilizzare ottimizzatori di potenza SolarEdge compatibili. L'inverter funziona con gli ottimizzatori della stessa marca per garantire l'inseguimento MPPT.

Cosa significano le spie luminose sull'inverter ?

La spia verde indica produzione di elettricità, la blu comunicazione con la piattaforma di supervisione, e la rossa un errore di sistema.

Come garantire la sicurezza durante l'installazione ?

Prima di qualsiasi intervento, scollegare l'alimentazione AC e DC. Rispettare le istruzioni di messa a terra e utilizzare capicorda adatti ai conduttori (bimetallici per l'alluminio, rame stagnato per il rame).

Quali sono le condizioni di garanzia ?

La garanzia standard è generalmente di da 5 a 12 anni secondo il paese e il contratto. Consultare il sito SolarEdge per i dettagli.

Posso installare l'inverter all'esterno ?

Sì, l'inverter è progettato per installazione esterna con grado di protezione IP65 (protezione contro polvere e getti d'acqua). Assicurarsi di non ostruire il flusso d'aria.

Come collegare più inverter in parallelo ?

Utilizzare la comunicazione RS485 per collegare gli inverter a catena. Configurare un inverter master e gli altri come slave tramite il protocollo SolarEdge.

Cosa fare in caso di errore o guasto ?

Consultare i codici di errore nel manuale. Se la spia rossa è accesa, contattare il supporto tecnico SolarEdge tramite https://www.solaredge.com/service/support

MANUALE UTENTE SE100KBE00IBNC4 SolarEdge

Scan QR code using Mapper

4

Guida rapida di installmente

PN:SExxK-xxxxlxxxx

Per Europa, APAC e Sudafrika

Version 1.3

solar edge

Legenda

NOTA

Questo significato la richieda delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispetto, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispetto.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispetto, potrebbe provocare lesioni ancche fatali. Non procedere或者其他 un'avventenza finché le condizioni indicate non siano state perfettamente comprese e rispetto.

Non tagliare i connettori dei cavi

Questo symbolo appeare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezonatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

CONSERVARE QUESTE ISTRUZIONI - Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di esta apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compensettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

①→②→③→④→⑤→⑥

solar edge

1

(1)

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

(2)

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

GOTTON Google Play

App Store

solar edge

1

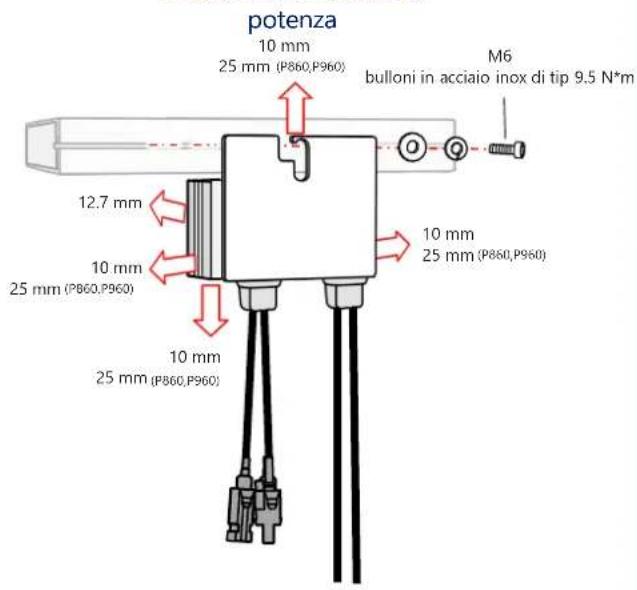

Installazione degli ottimizzatori di potenza

3

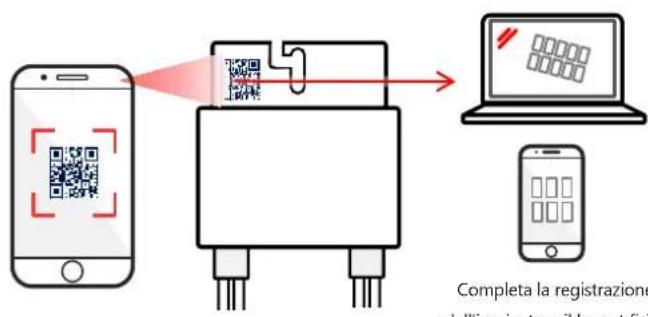

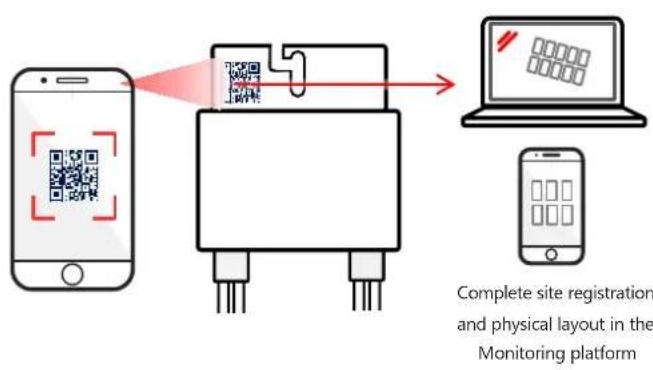

Scansiona il codice QR usando Mapper

4

Installa I'ottimizzatore di

Installazione degli ottimizzatori di potenza

①→②→③→④→⑤→⑥

solar 2017

1

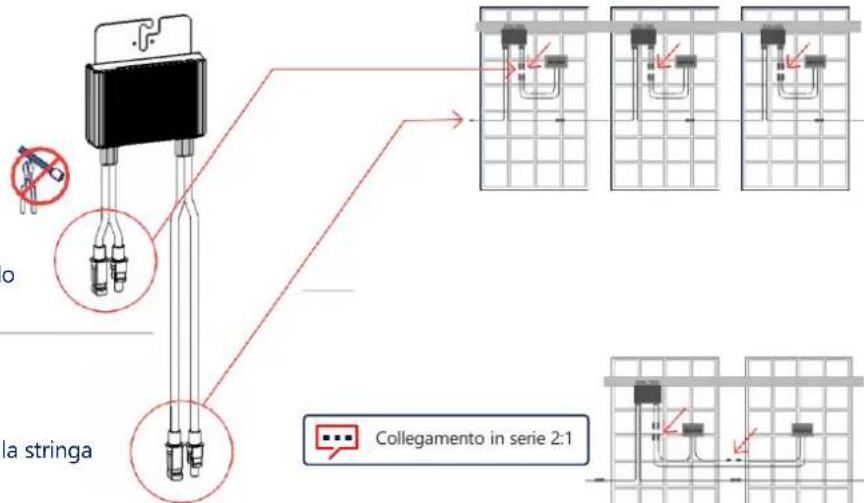

Collega l'ingresso al modulo

Collega l'uscita alla stringa

Utilizza un ottimizzatore a doppio ingresso

(P800p) per la connessione di due moduli

FV in parallelo outilizza un cavo di

derivazione per collegare due moduli FV a

un ottimizzatore a ingresso singolo.

solar edge

2

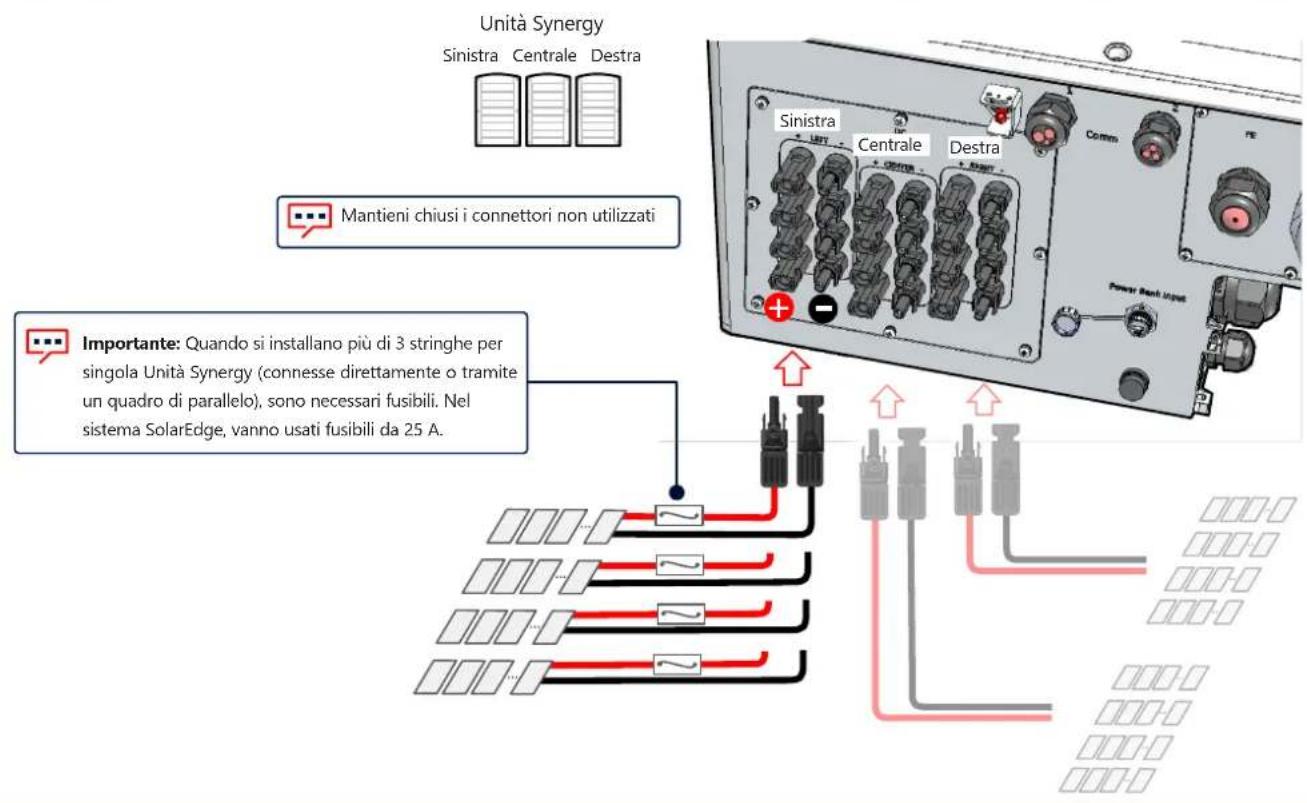

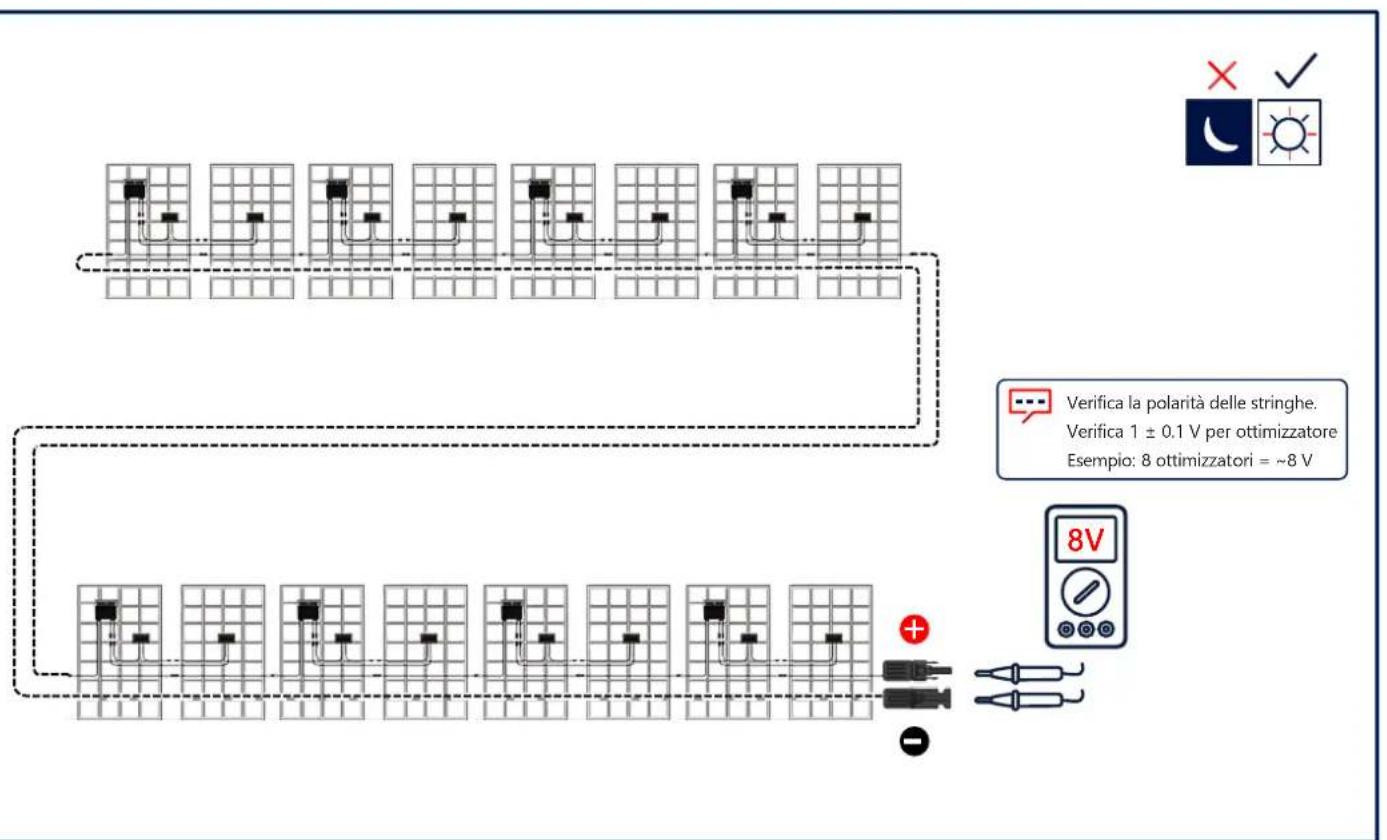

Collegamento delle stringhe FV

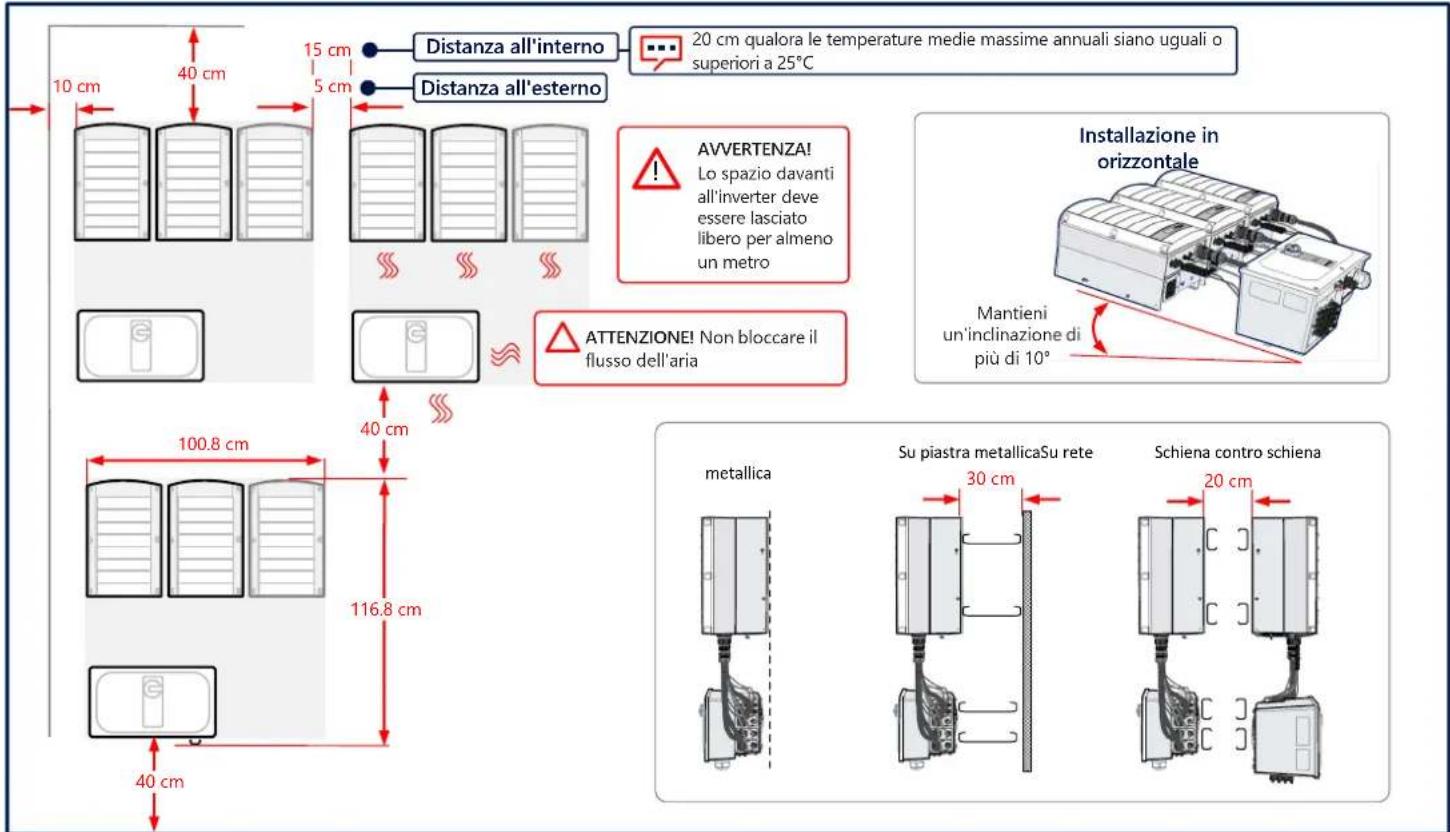

Distanze da rispettare

solar edge

3

solar 2017

4

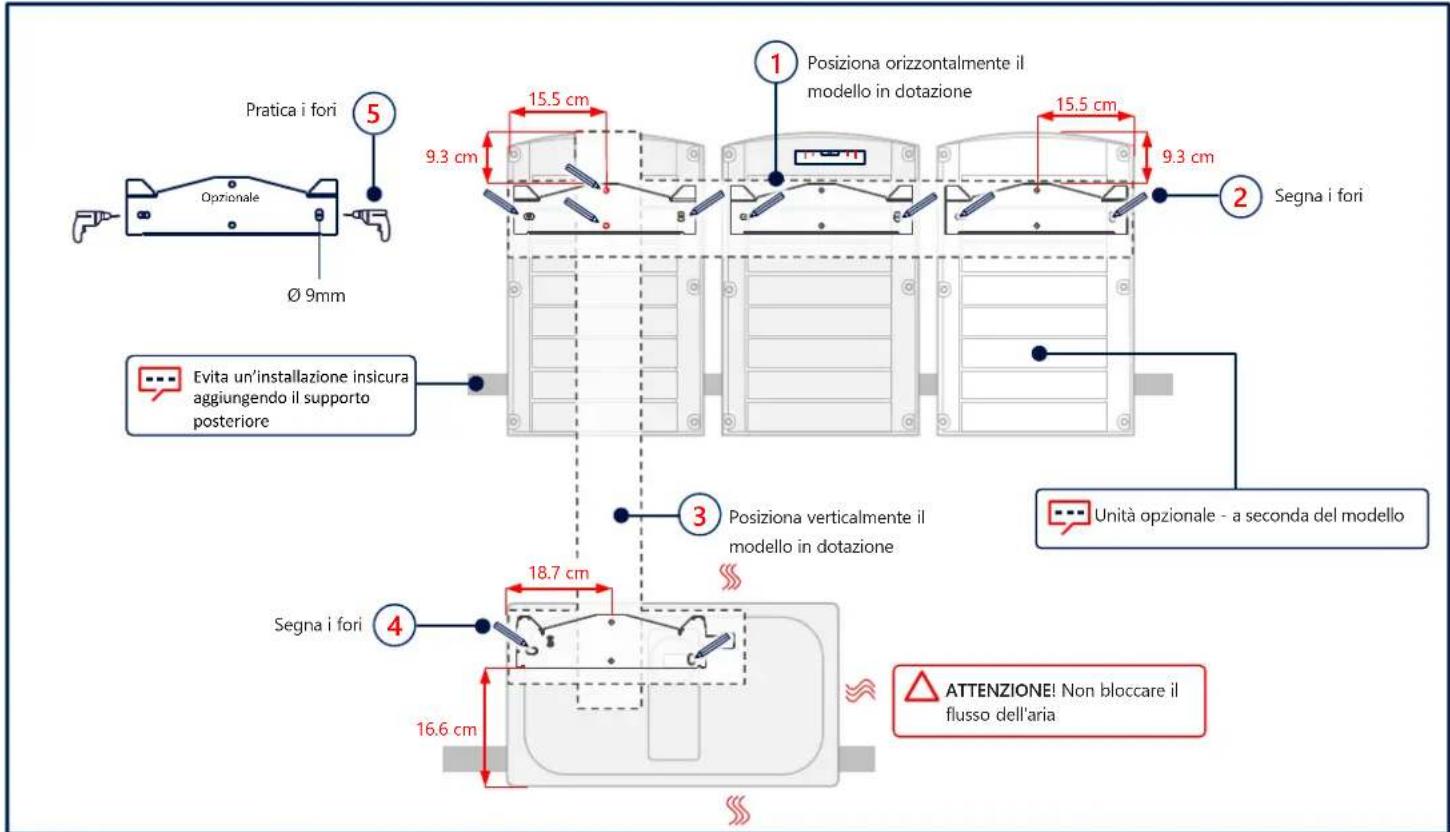

Segna e pratica i fori

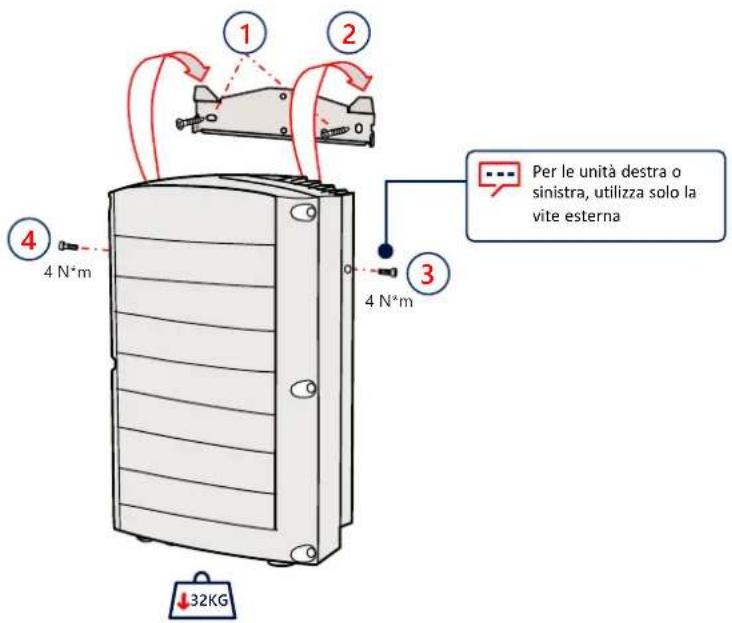

Montaggio delle Unità

solar200

5

solar edge

6

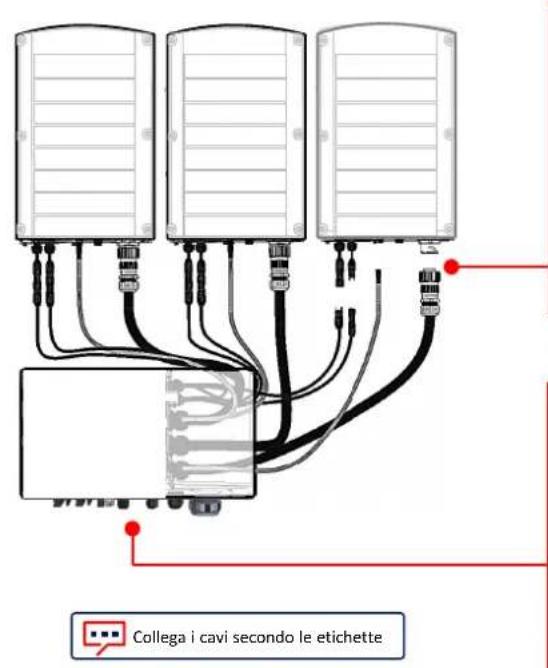

Collegamento dei cavi

Rimozione dei coperchi

solar edge

7

1

AVVERTENZA
SCOLLEGARE L'ALIMENTAZIONE PRIMA DI INIZIARE L'INSTALLAZIONE

solar edge

8

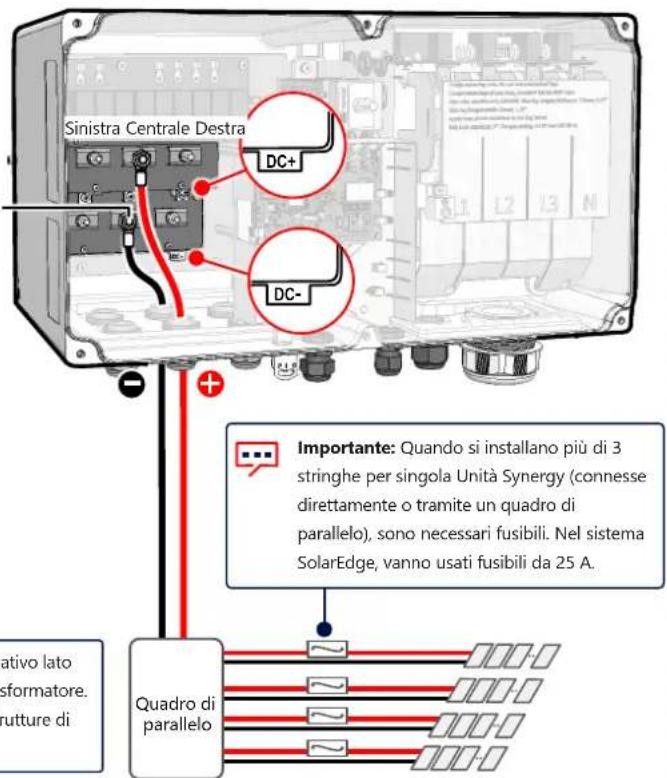

Collegamento delle stringhe FV

Collegamento delle stringhe FV tramite Ingrasso CC Singolo

solar 2017

8

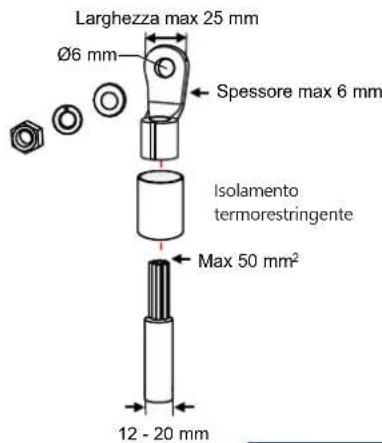

ATTENZIONE!

Per cavi di alluminio, USA SOLO capicorda bilmetallici
Per cavi in rame, USA SOLO capicorda in rame stagnato

Unità Synergy

Sinistra Centrale Destra

5.7 N*m

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli delle strutture di sostegno è permessa.

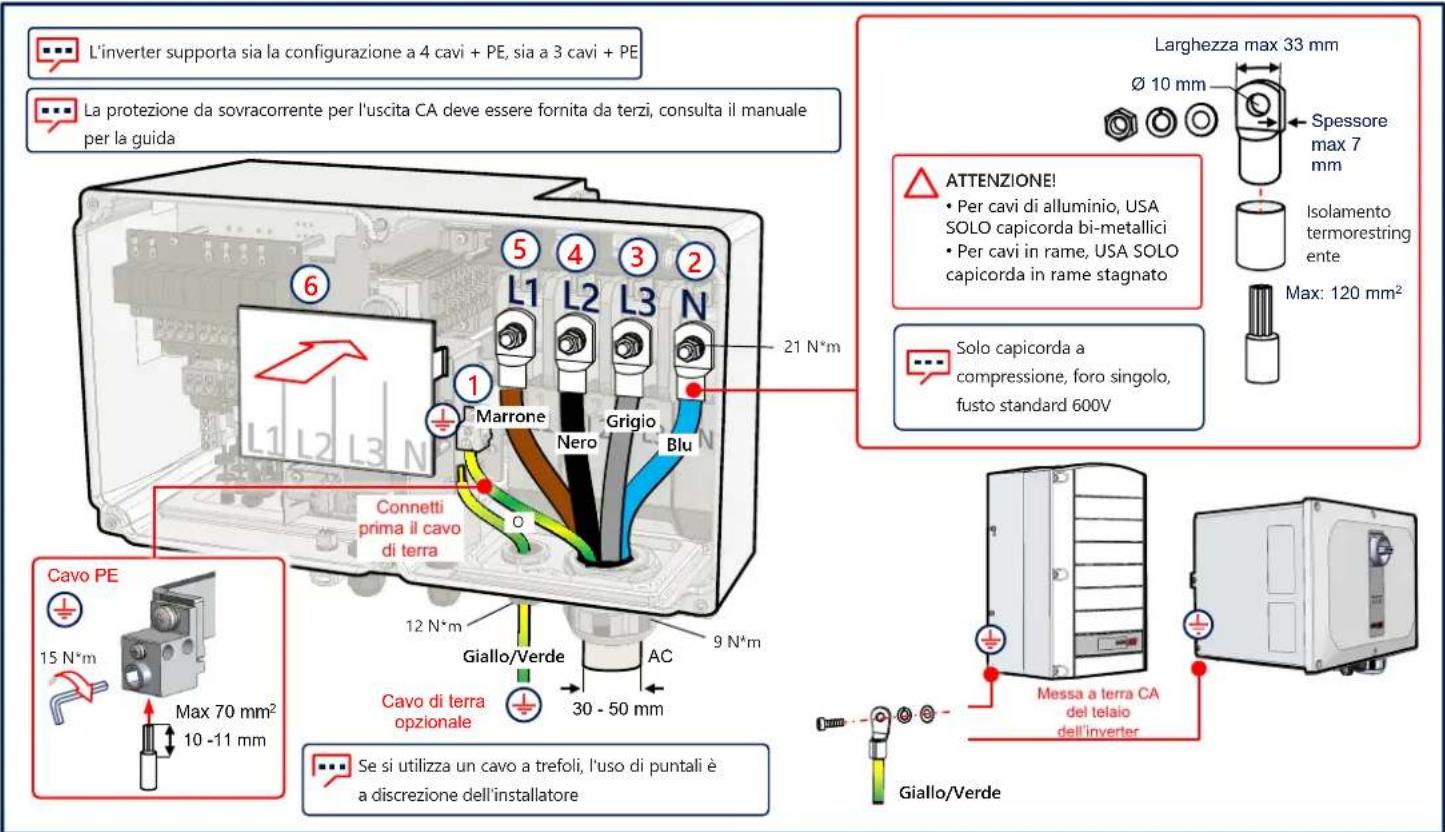

Connessione CA e cavo di terra (PE)

Comunicazione LAN

10

solar

11

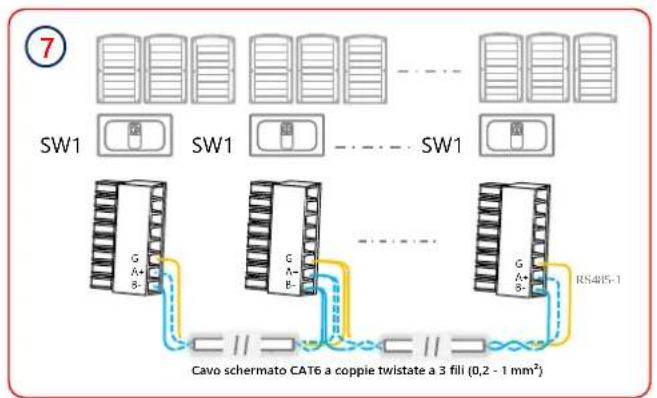

Connessione RS485 di inverter multipli

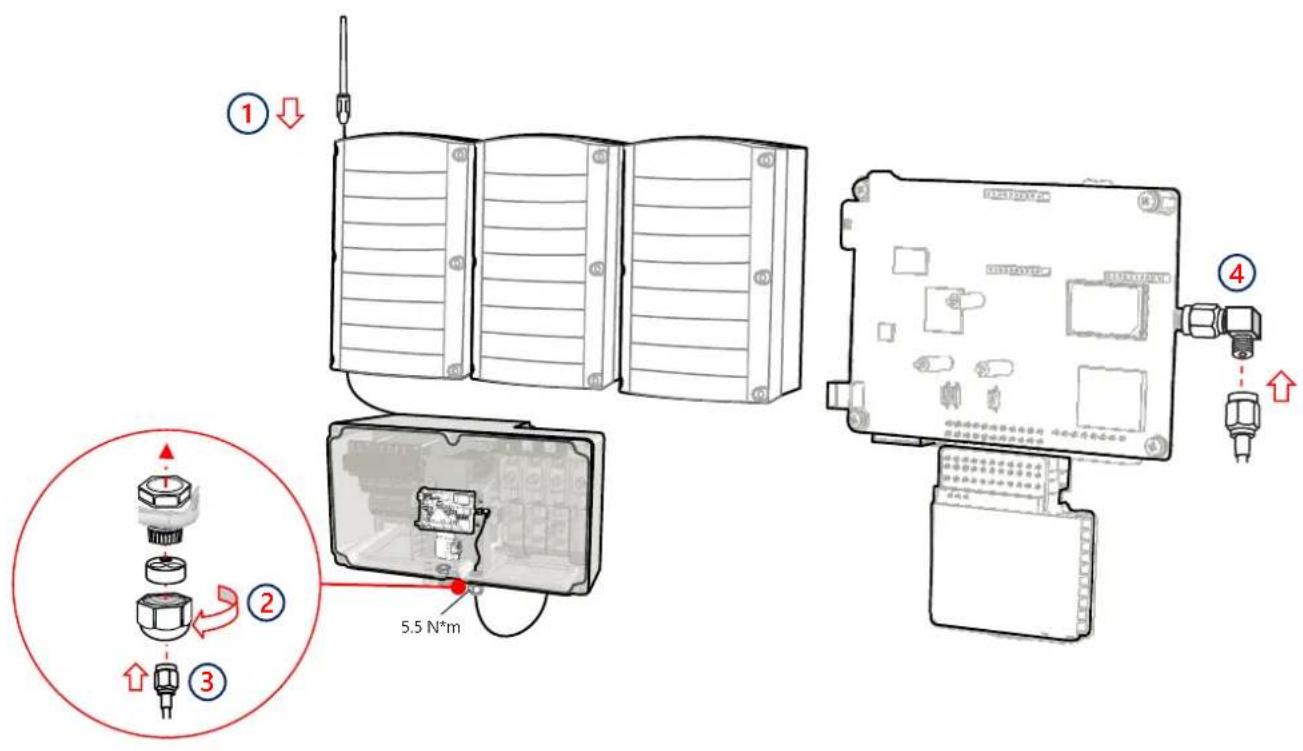

Collegamento Comunicazione Wi-Fi (opzionale)

solar 2017

12

solar edge

13

Collegamento della comunicazione cellulare (opzionale)

Installazione dei coperchi

14

solar add

15

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezonatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornoto)

Proteggere il

connettore

se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

16

Scarica SetApp di SolarEdge

PortasuONisezonatori

Avvia e segui SetApp

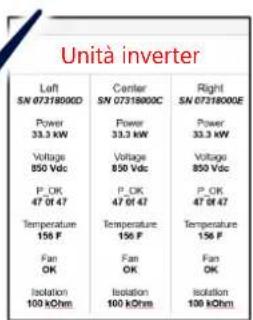

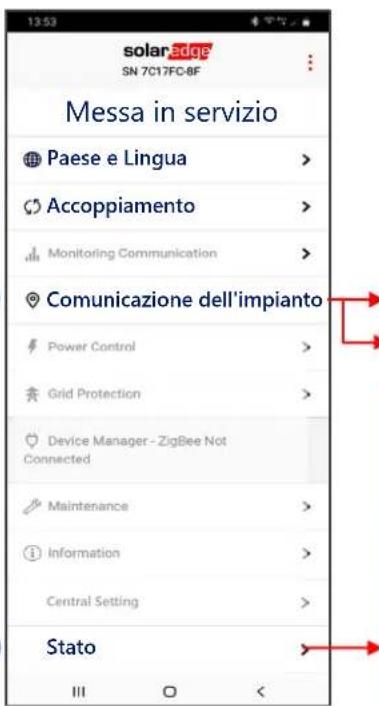

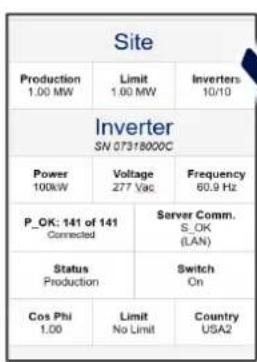

Messa in servizio dell'inverter Leader

RS485-1 Protocollo SolarEdge Solaredge Leader
RS485-1 Rilevamento Follower

POWER COMM FAULT

VerdeBlu

Rosso

IIistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del problema

solaredge

Informazioni di contatto del Supporto Se avete problemi tecnici relativi a prodotti SolarEdge, vi preghiamo di contattateci: https://www.solaredge.com/it/service/support

Soggetto a modificheswana preavviso. Copyright © SolarEdge Inc. Tutti i diritti riservati. Marzo 2021.

solaredge

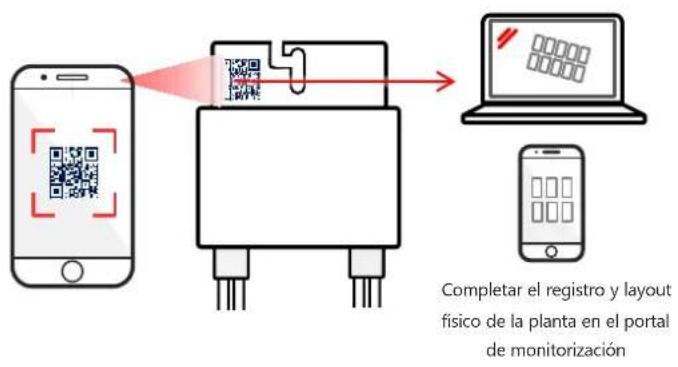

Escanear el numero QR usando Mapper
