Produkttyp	Dreiphasen-Wechselrichter mit Synergy-Technologie
Marke	SolarEdge
Modell	SE100KBE00IBNC4
Nennleistung	100 kW
DC-Eingangsspannung	Nicht in der Anleitung angegeben
AC-Ausgangsspannung	Dreiphasig, 400 V (typisch)
Hauptfunktionen	DC-AC-Umwandlung, Maximum Power Point Tracking (MPPT), Kommunikation mit Leistungsoptimierern
Kommunikation	LAN, RS485, optional Wi-Fi, optional Mobilfunk
Optimiererkompatibilität	SolarEdge-Leistungsoptimierer (z.B. P800p)
Schutzart	Nicht angegeben (typischerweise IP65 für Außeninstallation)
Abmessungen (L x H x T)	Nicht angegeben (ca. 600 x 800 x 300 mm für 100 kW)
Gewicht	Nicht angegeben (ca. 60 kg)
Stromversorgung	Dreiphasen-Wechselstromnetz und DC-Solarmodule
Sicherheit	DC-Schalter, AC-Schalter, Erdung erforderlich, Überstromschutz
Wartung und Reinigung	Verbindungen prüfen, Luftstrom nicht blockieren, mit einem trockenen Tuch reinigen
Ersatzteile und Reparaturfähigkeit	Kabel nicht durchtrennen, für Reparaturen den SolarEdge-Techniksupport kontaktieren
Leuchtanzeigen	Grün (Produktion), Blau (Kommunikation), Rot (Alarm)
Inbetriebnahme	Über die SolarEdge SetApp
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar, Garantie beim Hersteller prüfen

Häufig gestellte Fragen - SE100KBE00IBNC4 SolarEdge

Wie hoch ist die Nennleistung des SolarEdge SE100KBE00IBNC4 Wechselrichters?

Die Nennleistung beträgt 100 kW (Kilowatt), wie im Modell SE100K angegeben.

Wie nehme ich den Wechselrichter zum ersten Mal in Betrieb?

Verwenden Sie die SolarEdge SetApp, verfügbar im Google Play Store und App Store. Folgen Sie den Anweisungen der App, nachdem Sie den DC-Schalter auf ON gestellt haben.

Welche Kommunikationsarten stehen bei diesem Wechselrichter zur Verfügung?

Der Wechselrichter verfügt standardmäßig über LAN und RS485 Anschlüsse. Wi-Fi und Mobilfunkverbindung sind optional.

Kann ich Solarmodule verschiedener Marken anschließen?

Ja, sofern kompatible SolarEdge-Leistungsoptimierer verwendet werden. Der Wechselrichter arbeitet mit Optimierern derselben Marke, um das MPPT-Tracking zu gewährleisten.

Was bedeuten die Leuchtanzeigen am Wechselrichter?

Grün zeigt Stromproduktion an, Blau die Kommunikation mit der Überwachungsplattform und Rot einen Systemfehler.

Wie kann die Sicherheit bei der Installation gewährleistet werden?

Vor jedem Eingriff die AC- und DC-Versorgung trennen. Befolgen Sie die Erdungsanweisungen und verwenden Sie geeignete Kabelanschlüsse (bimetallisch für Aluminium, verzinntes Kupfer für Kupfer).

Welche Garantiebedingungen gelten?

Die Standardgarantie beträgt in der Regel 5 bis 12 Jahre, je nach Land und Vertrag. Einzelheiten finden Sie auf der SolarEdge-Website.

Kann ich den Wechselrichter im Freien installieren?

Ja, der Wechselrichter ist für die Außeninstallation mit Schutzart IP65 (staub- und strahlwassergeschützt) ausgelegt. Achten Sie darauf, den Luftstrom nicht zu blockieren.

Wie schließe ich mehrere Wechselrichter parallel an?

Verwenden Sie die RS485-Kommunikation, um die Wechselrichter in Reihe zu schalten. Konfigurieren Sie einen Wechselrichter als Master und die anderen als Slaves über das SolarEdge-Protokoll.

Was ist bei einem Fehler oder einer Störung zu tun?

Schlagen Sie die Fehlercodes in der Anleitung nach. Wenn die rote Leuchte leuchtet, kontaktieren Sie den SolarEdge-Techniksupport unter https://www.solaredge.com/service/support.

BEDIENUNGSANLEITUNG SE100KBE00IBNC4 SolarEdge

Dreiphasen-Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN:SExxK-xxxx1xxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

solar edge

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Entwicklung des Produkts untersitzen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgangen, bei denen möglichwerweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführten werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genaust verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNING!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführten werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt bereits verstanden und die entsprechenden Maßnahmen ergriffen haben.

Stockverbinder nicht abschreiben.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur fur Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF - Diese Anleitung enthalt wichtige Anweisungen fur den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung these Gerats auf eine Weise, die nicht in dieser Dokument von SolarEdge angegeben ist, kann den von thisem Gerat gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

①→②→③→④→⑤→⑥

solar 2017

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnenden Leistungsoptimierer den SolarEdge Mapper herunter.

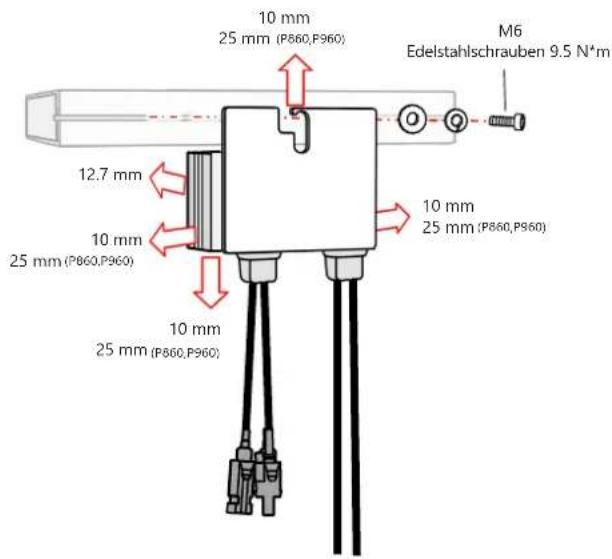

Installieren der Optimierer

3

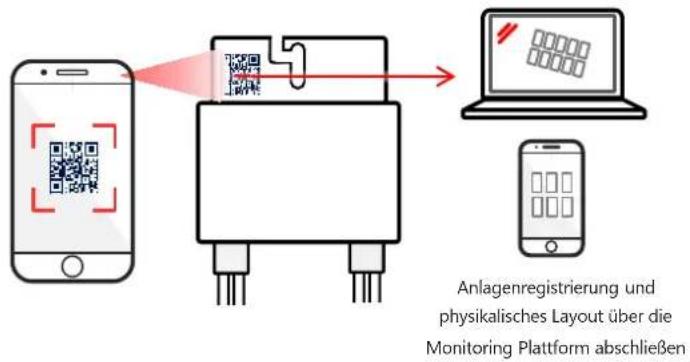

QR-Code mit dem Mapper scannen

(4)

Leistungsoptimiererinstallieren

Installieren der Optimierer

①→②→③→④→⑤→⑥

solar 2017

1

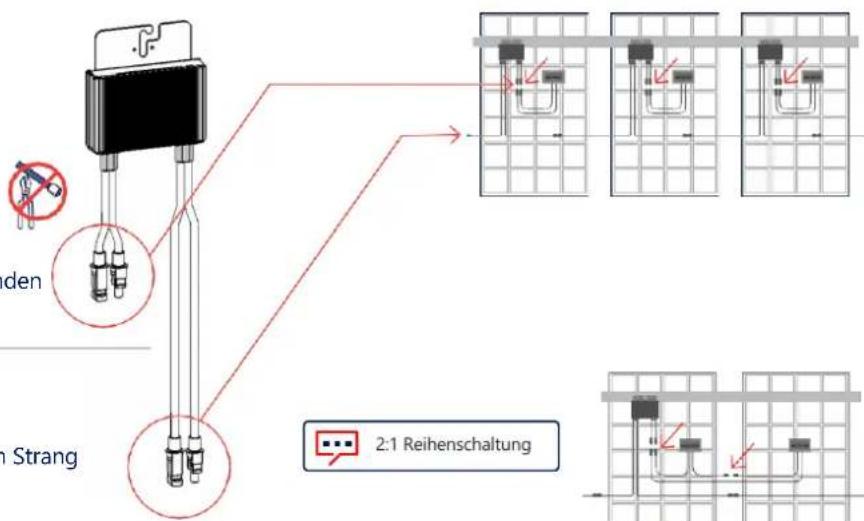

Eingang vom Modul verbinden

Ausgang mit dem Strang verbinden

Verwenden Sie für eine Parallelverbindung zweier Module einen Dual-Optimierer (P800p), oder verwenden Sie ein Verzweigungskabel, um zwei Module an einen Leistungsoptimierer mit einem Eingang anzuschreiben.

solar edge

2

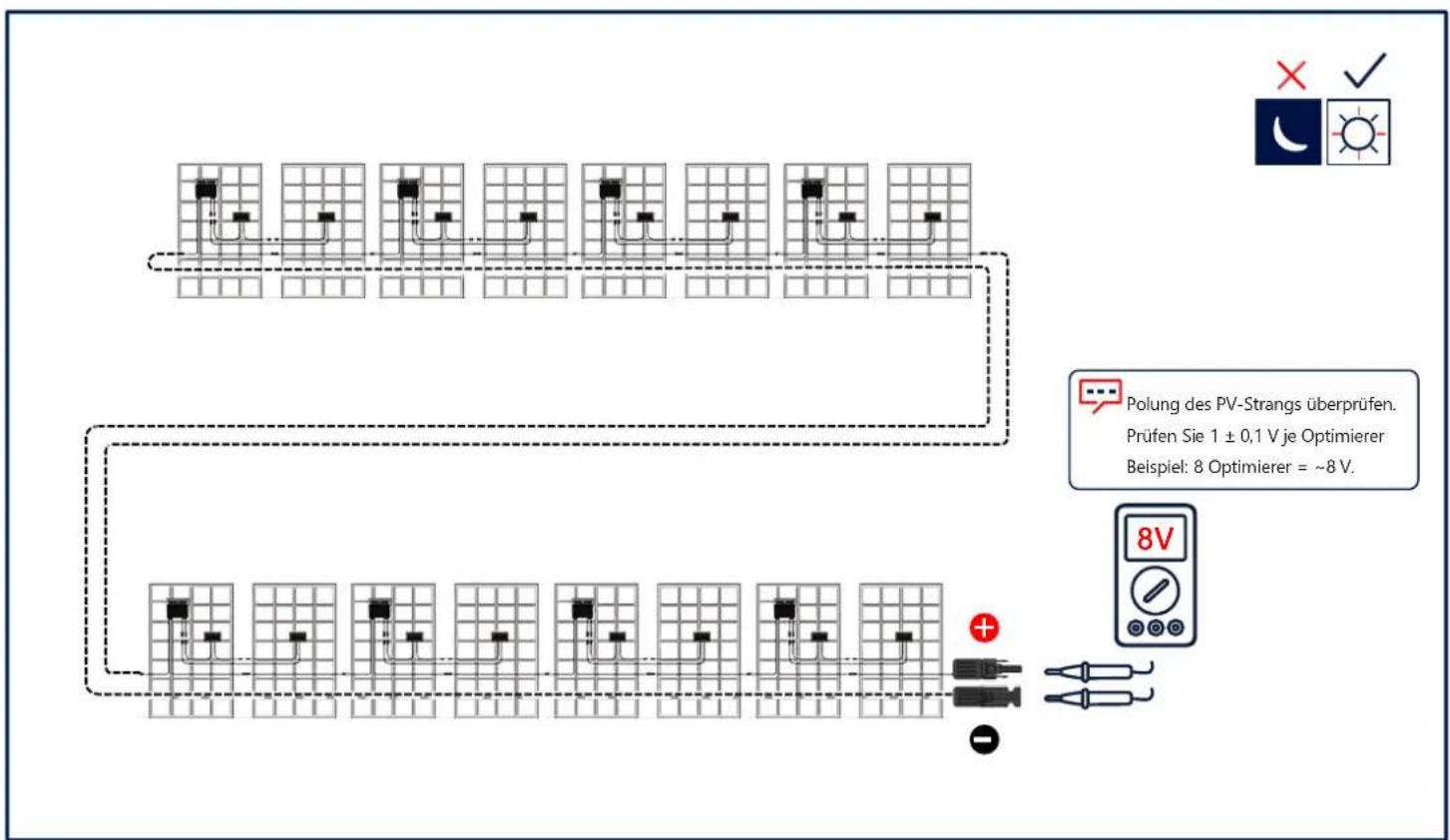

Anschlieben des PV-Strangs

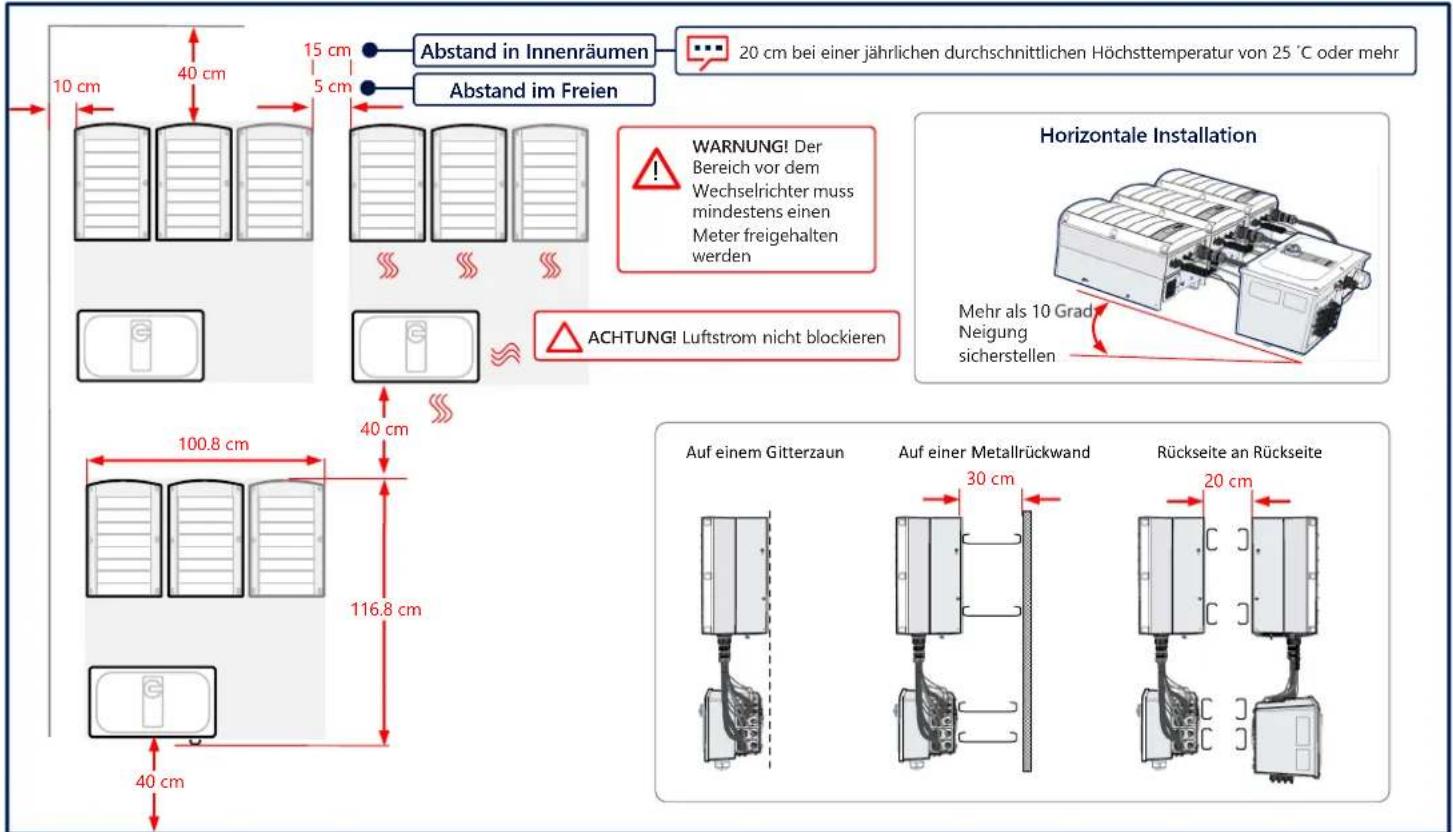

Abstände einhalten

solar edge

3

solar edge

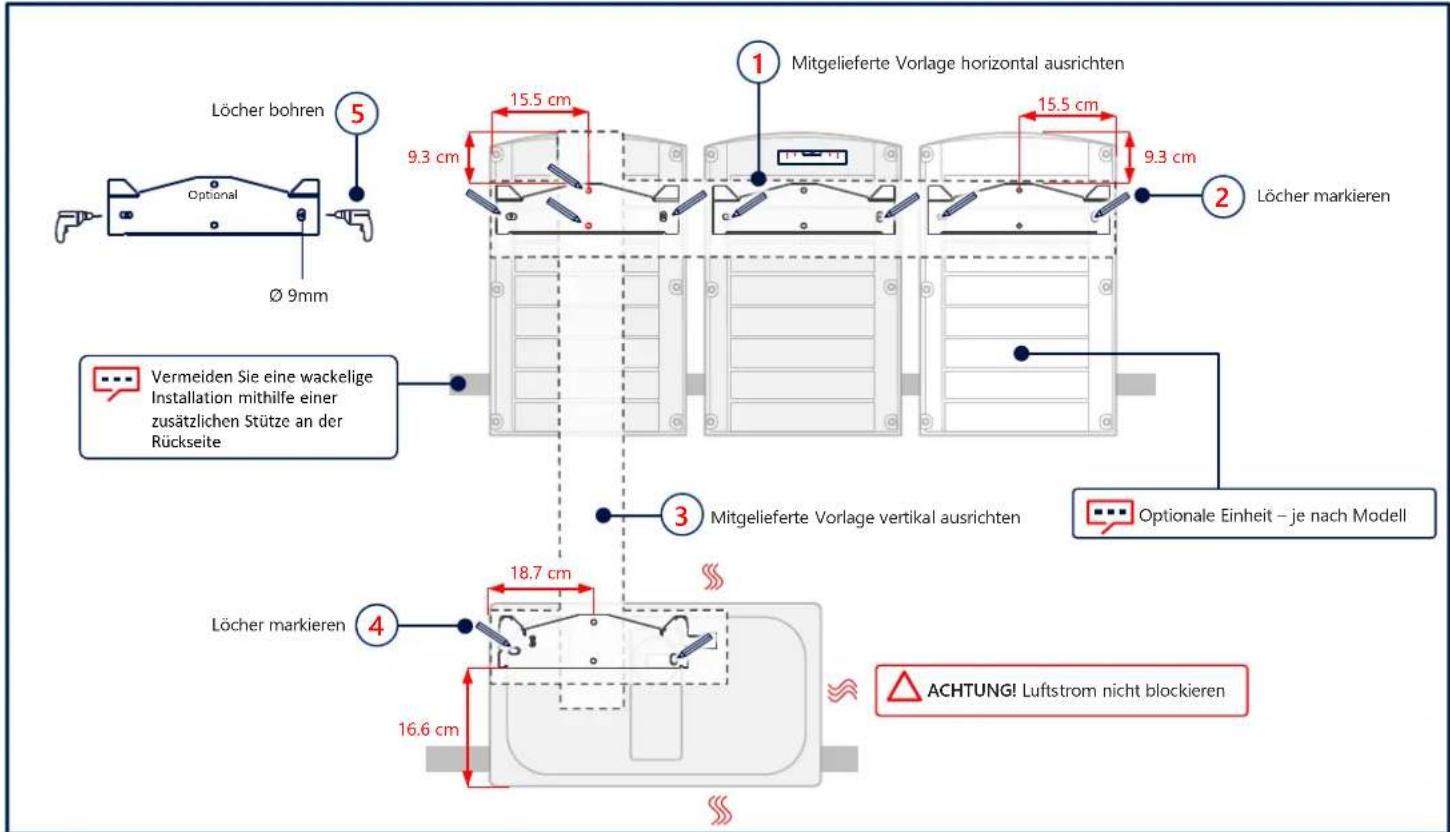

Markieren und Bohren von Löchern

4

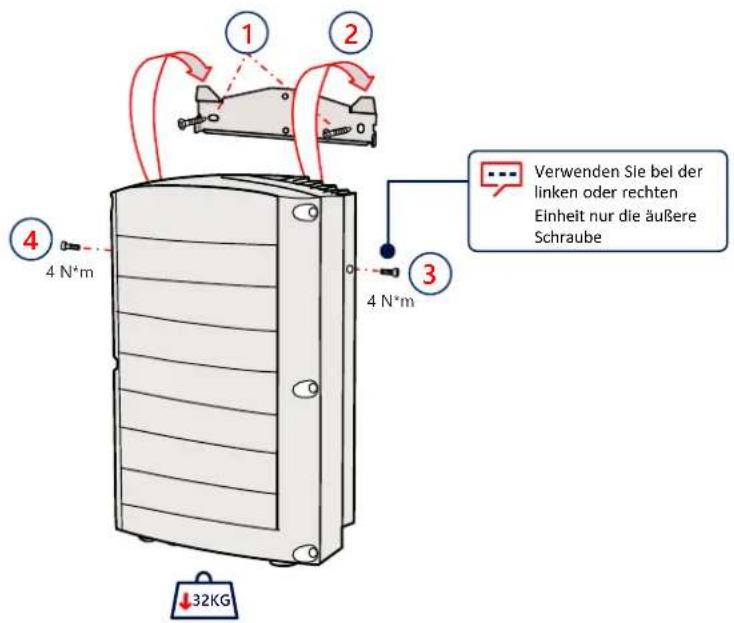

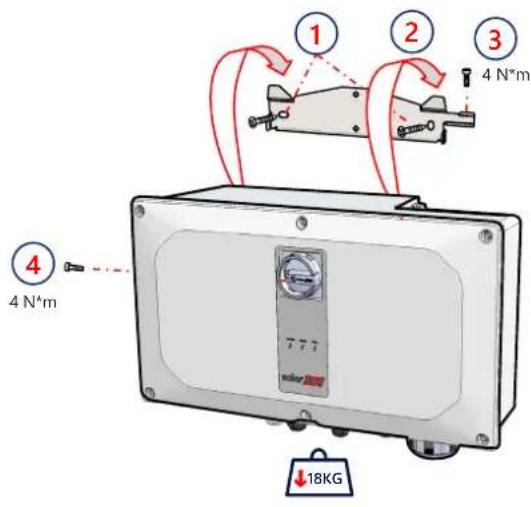

Montieren der Einheiten

solar2007

5

solar edge

6

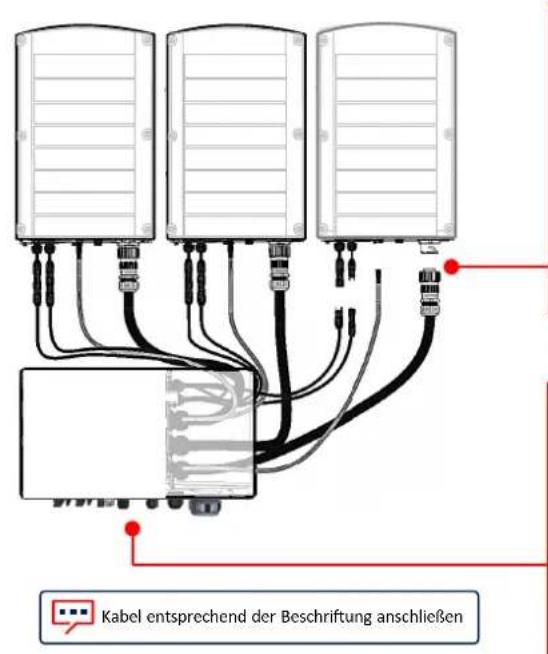

Anschließlich der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

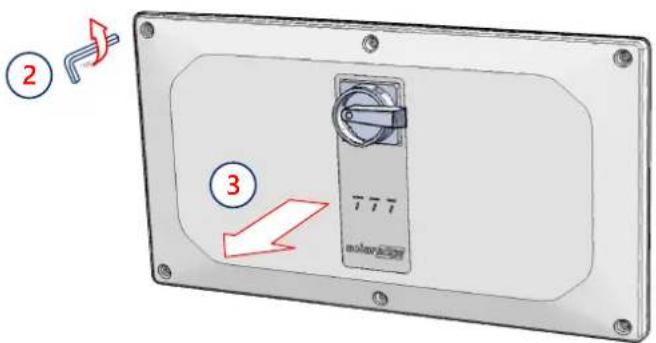

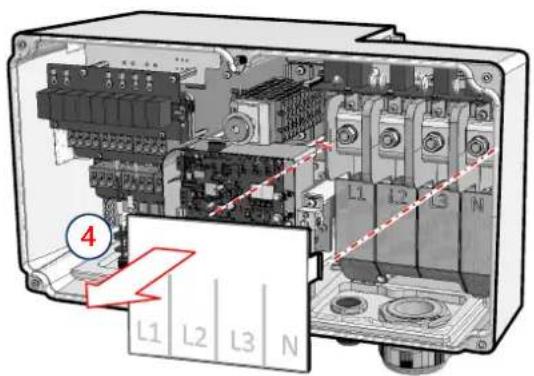

Entfernen der Abdeckungen

solar 2017

7

1

WARNING
VOR BEGINN DER INSTALLATION DIE STROMVERSORGUNG UTERBRECHEN

solar edge

8

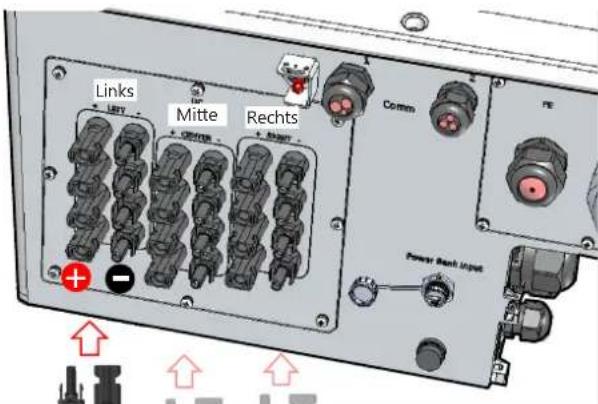

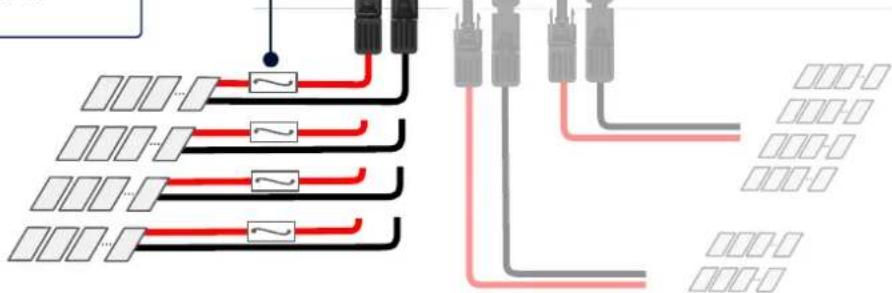

Anschlieben der PV-Stränge

Synergie-Einheiten

Links Mitte Rechts

Unbenutzte Anschlüsse verschlossen halten

Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzeln Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschwenden) sind Sicherungen erforderlich. In SolarEdge-System,müssen 25A Sicherungen verwendet werden.

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solar 2017

8

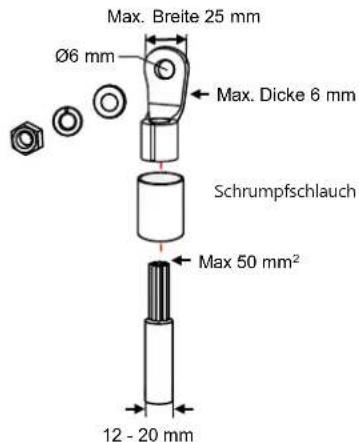

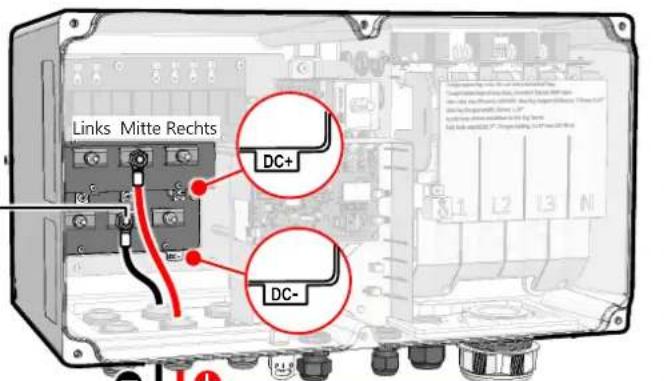

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinnten Kupfer VERWENDEN.

Synergie-Einheiten Links Mitte Rechts

5.7 N*m

Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzeln Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

Combiner Box

Die elektrische Funktionserding des DC-seitigem Minus-oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatomodule ist zulässig.

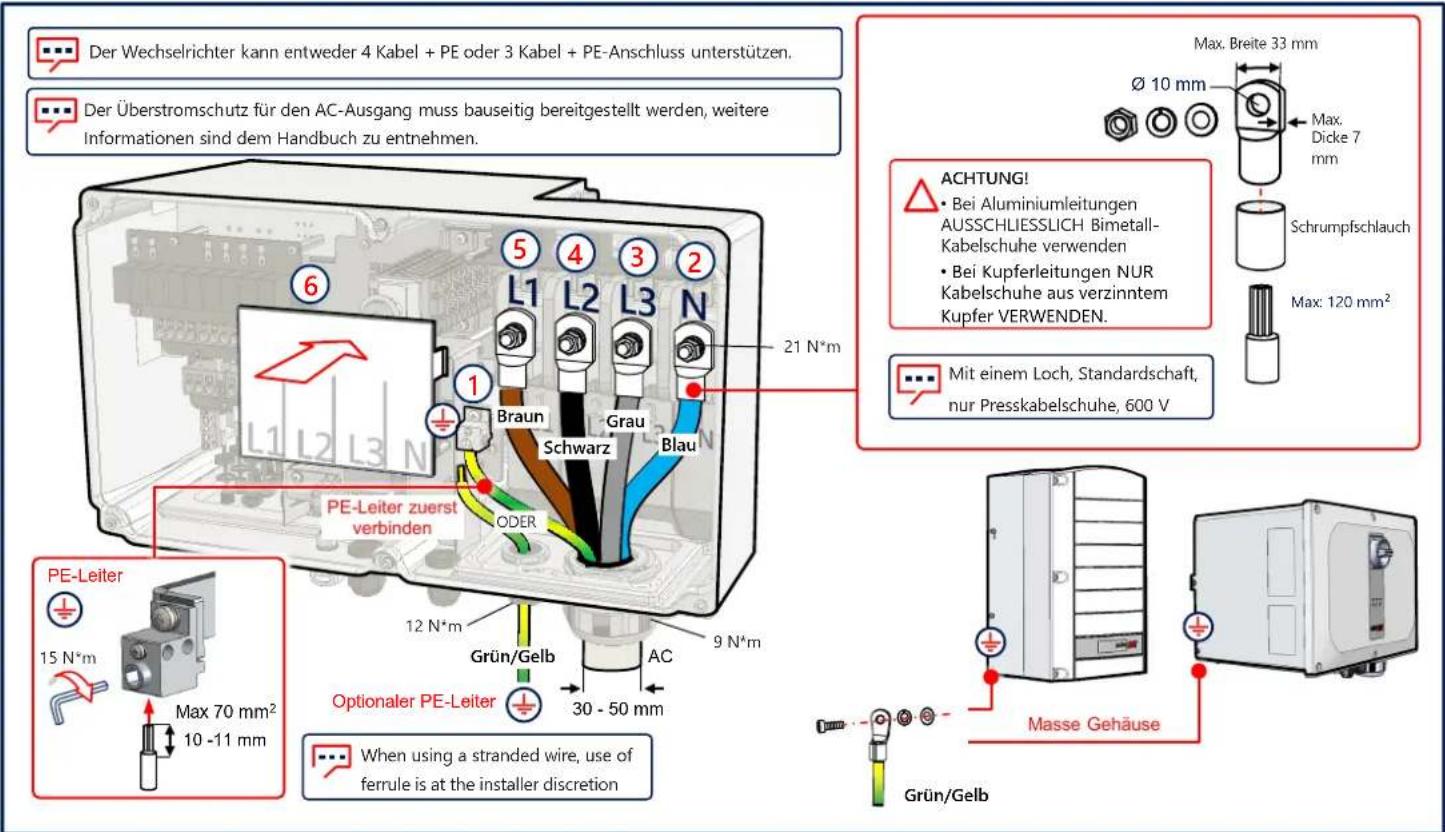

Anschlieben von AC und Schutzerdung (PE)

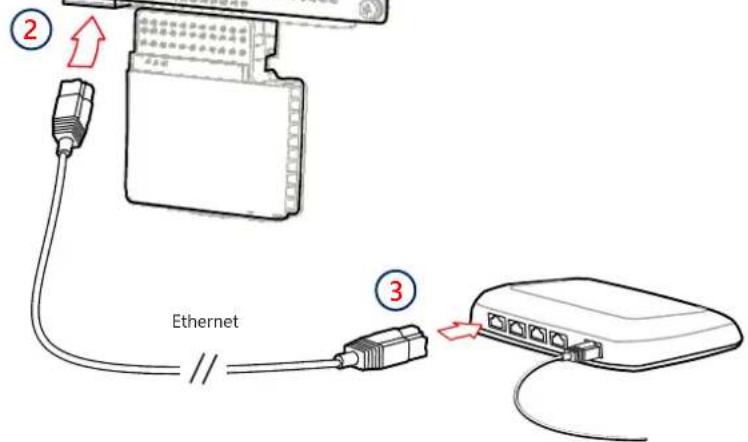

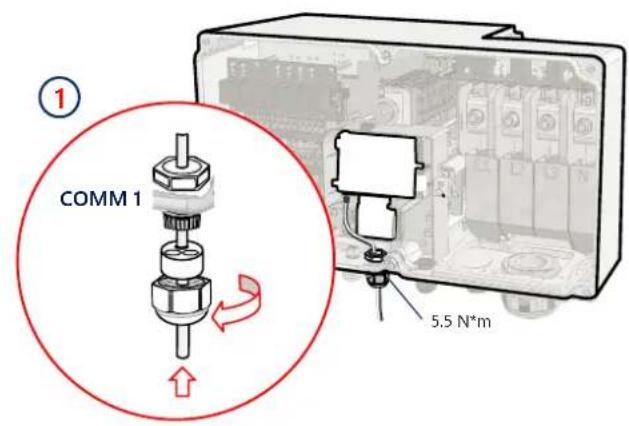

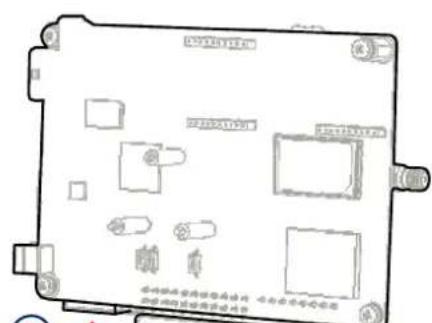

LAN-Verbindung

solar 300

10

solar

11

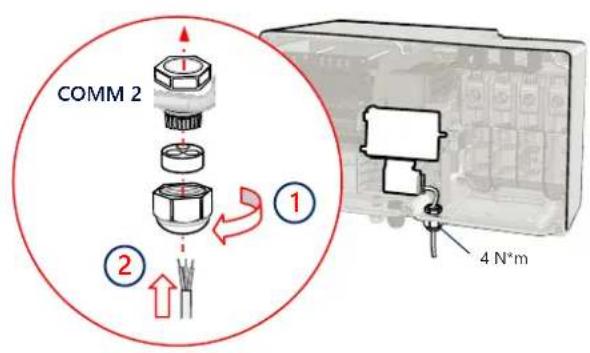

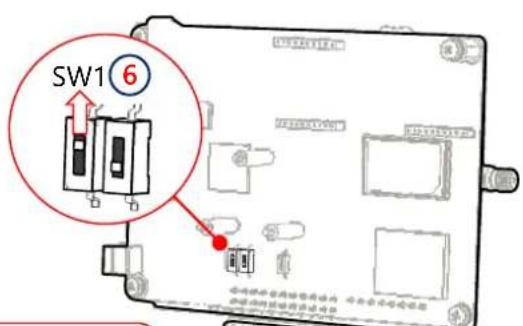

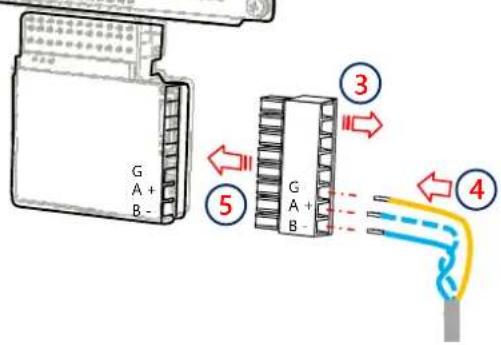

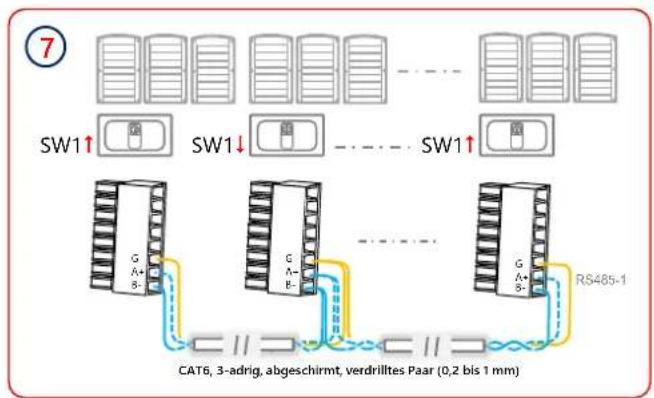

RS485-Verbindung mit mehreren Wechselrichtern

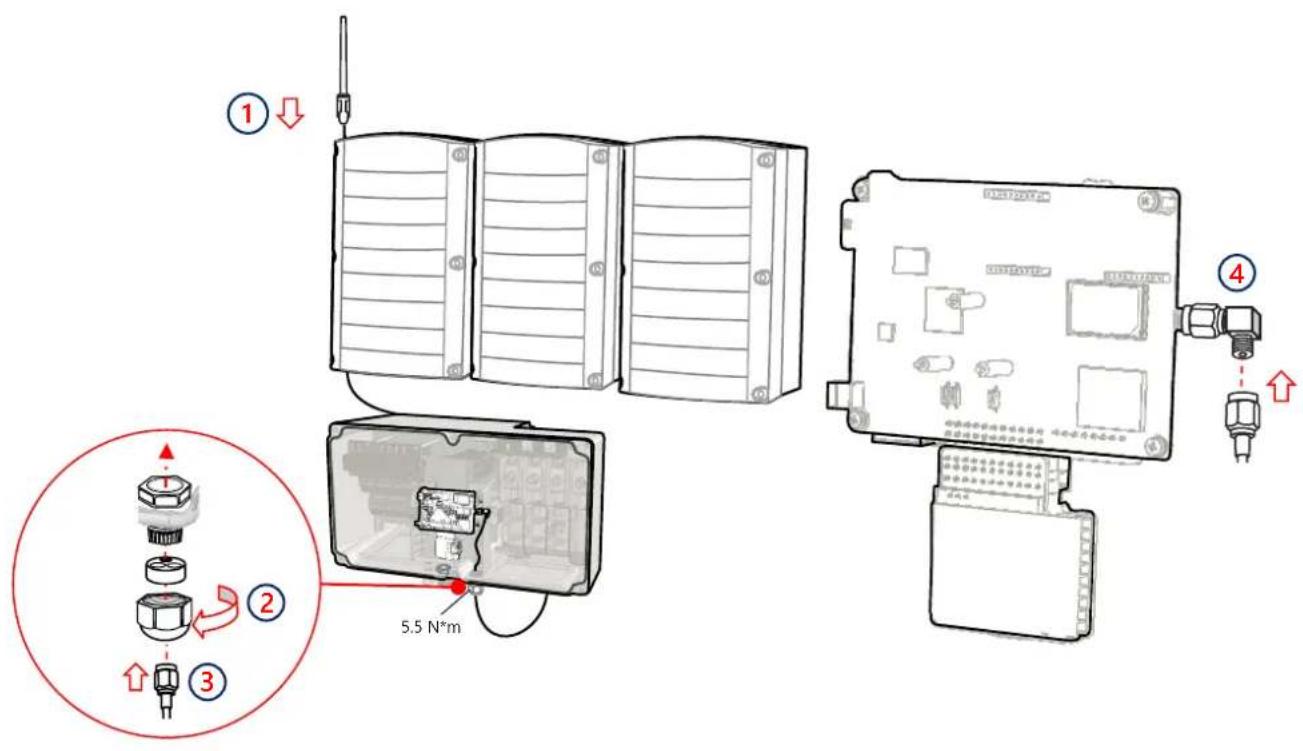

Verbindung der WLAN-Kommunikation (optional)

solar 2017

12

solar edge

13

Verbindung über Mobilfunk (optional)

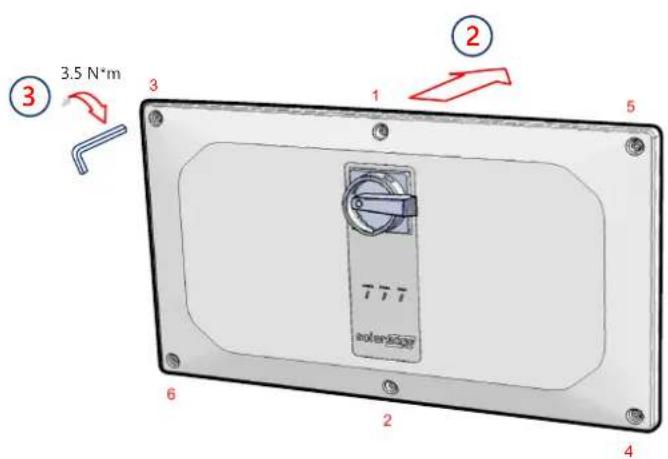

Anbringen der Abdeckungen

solar 2017

14

solar_dctf

15

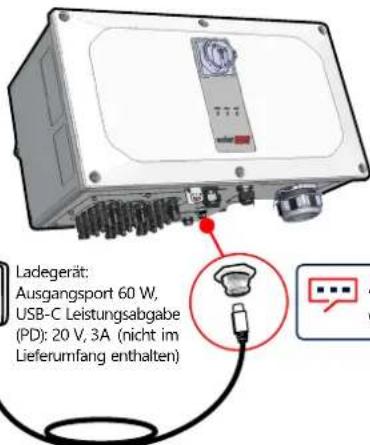

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

1 Meter, Stecker auf Stecker, USB-C (nicht im Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar2014

17

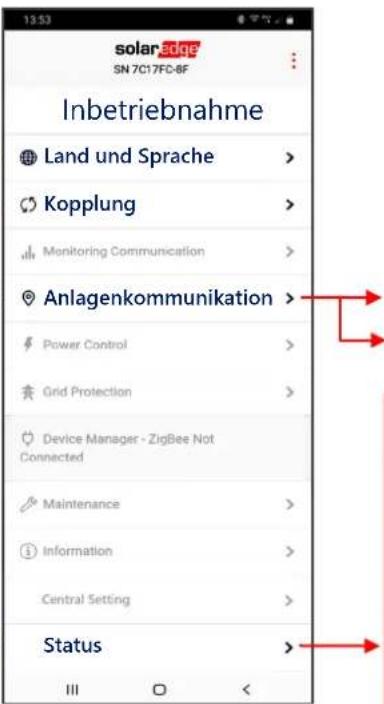

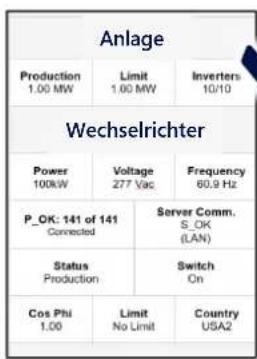

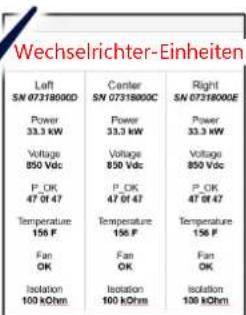

Inbetriebnahme des Primär-Wechselrichters

RS485-1 Protokoll SolarEdge SolarEdge Primärgerät
RS485-1 Sekundärgerät(e) erkennen

LED-Anzeigen

solar edge

18

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jederoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produktenitteanuns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
