Producttype	Driefasige omvormer met Synergy-technologie
Merk	SolarEdge
Model	SE100KBE00IBNC4
Nominaal vermogen	100 kW
DC-ingangsspanning	Niet vermeld in de handleiding
AC-uitgangsspanning	Driefasig, 400 V (typisch)
Hoofdfuncties	DC-AC-conversie, maximum power point tracking (MPPT), communicatie met power optimizers
Communicatie	LAN, RS485, Wi-Fi optioneel, mobiel netwerk optioneel
Compatibiliteit optimizers	SolarEdge power optimizers (bijv. P800p)
Beschermingsgraad	Niet vermeld (typisch IP65 voor buitengebruik)
Afmetingen (B x H x D)	Niet vermeld (ongeveer 600 x 800 x 300 mm voor 100 kW)
Gewicht	Niet vermeld (ongeveer 60 kg)
Voeding	Driefasig AC-net en DC-zonnepanelen
Veiligheid	DC-schakelaar, AC-schakelaar, verplichte aarding, overstroombeveiliging
Onderhoud en reiniging	Controleer de verbindingen, blokkeer de luchtstroom niet, reinig met een droge doek
Onderdelen en repareerbaarheid	Knip de kabels niet door, neem contact op met SolarEdge technische ondersteuning voor reparatie
Indicatielampjes	Groen (productie), Blauw (communicatie), Rood (alarm)
Inbedrijfstelling	Via de SolarEdge SetApp-app
Algemene informatie	Handleiding beschikbaar in meerdere talen, garantie te controleren bij de fabrikant

Veelgestelde vragen - SE100KBE00IBNC4 SolarEdge

Wat is het nominale vermogen van de SolarEdge SE100KBE00IBNC4 omvormer?

Het nominale vermogen is 100 kW (kilowatt), zoals aangegeven in het model SE100K.

Hoe stel ik de omvormer voor het eerst in bedrijf?

Gebruik de SolarEdge SetApp beschikbaar in Google Play en App Store. Volg de instructies in de app nadat u de DC-schakelaar op ON hebt gezet.

Welke communicatietypen zijn beschikbaar op deze omvormer?

De omvormer heeft standaard LAN- en RS485-poorten. Wi-Fi en mobiel netwerk zijn optioneel.

Kan ik zonnepanelen van verschillende merken aansluiten?

Ja, mits u compatibele SolarEdge power optimizers gebruikt. De omvormer werkt met optimizers van hetzelfde merk om MPPT-tracking te garanderen.

Wat betekenen de indicatielampjes op de omvormer?

Het groene lampje geeft elektriciteitsproductie aan, het blauwe communicatie met het monitoringplatform, en het rode een systeemfout.

Hoe zorg ik voor veiligheid tijdens de installatie?

Schakel voor elke ingreep de AC- en DC-voeding uit. Respecteer de aardingsinstructies en gebruik geschikte kabelogen (bimetaal voor aluminium, vertind koper voor koper).

Wat zijn de garantievoorwaarden?

De standaardgarantie is doorgaans 5 tot 12 jaar, afhankelijk van het land en contract. Raadpleeg de SolarEdge-website voor details.

Kan ik de omvormer buiten installeren?

Ja, de omvormer is ontworpen voor buiteninstallatie met beschermingsgraad IP65 (stof- en waterstraalbestendig). Zorg dat de luchtstroom niet wordt geblokkeerd.

Hoe sluit ik meerdere omvormers parallel aan?

Gebruik RS485-communicatie om de omvormers in een keten te verbinden. Configureer één omvormer als master en de andere als slaves via het SolarEdge-protocol.

Wat te doen bij een fout of storing?

Raadpleeg de foutcodes in de handleiding. Als het rode lampje brandt, neem dan contact op met SolarEdge technische ondersteuning via https://www.solaredge.com/service/support.

GEBRUIKSAANWIJZING SE100KBE00IBNC4 SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN:SExxK-xxxxlxxxx

Voor Europa, APAC en Zuid-Afrika

Versie 1.3

solar edge

Legenda

OPMERKING

Dit symbolism staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wonneer Niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voor bijaan een dergelijkke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wonneer Niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voor bij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbol staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vrij这段时间

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vrij minuten

(Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrjke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installmenten onderhoud. Gebruik van deze apparatuur op een wijze die Niet in dit document door SolarEdge worden gespecifieerd, kan afbreuk doe aan de bescherming die door deze apparatuur worden geboden.

Installatie van de optimizers

1→3→4→5→6

solar 2017

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

Download SolarEdge Mapper om Power Optimizers in kaart te brengen

solar edge

1

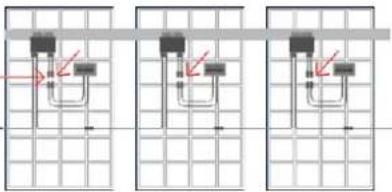

Installatie van de optimizers

3

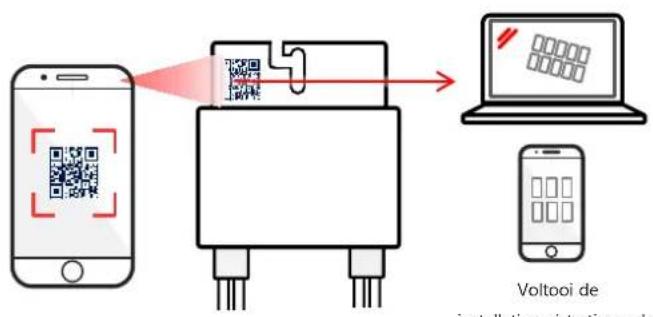

Scan de QR-code met de Mapper

4

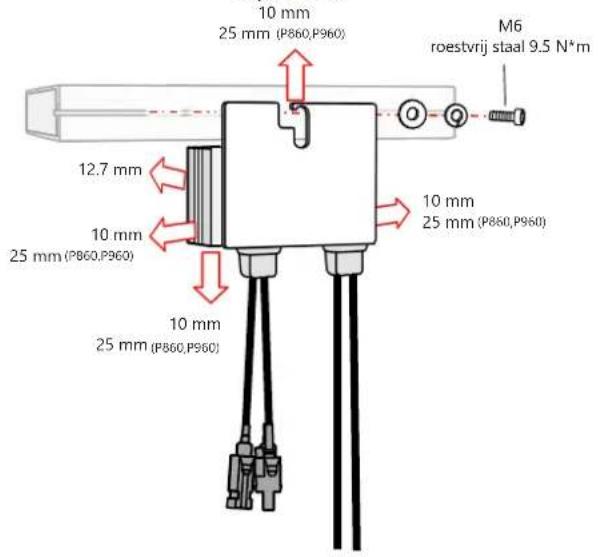

Installer de Power Optimizer

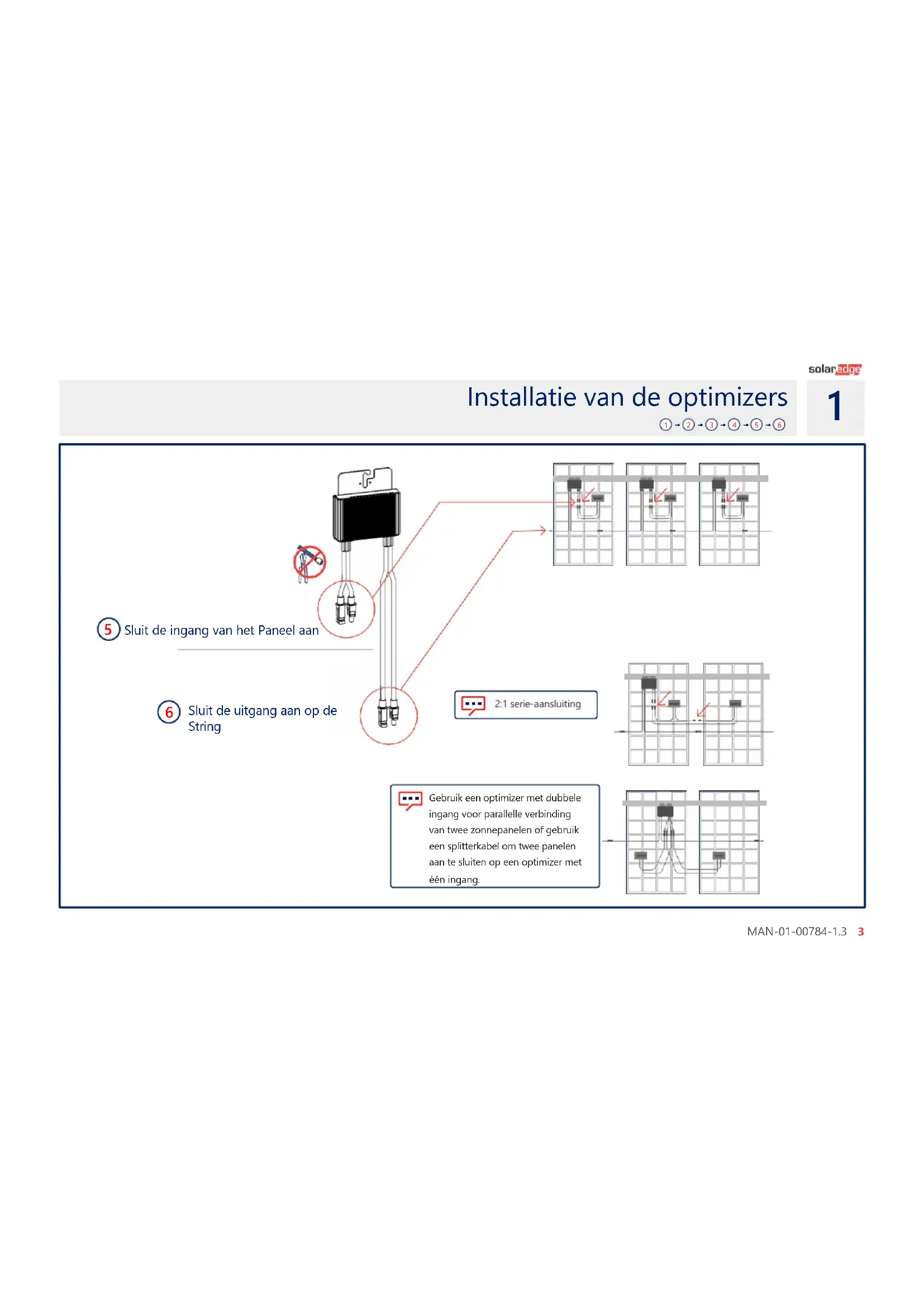

Installatie van de optimizers

① ② ③ ④ ⑤ ⑥

solar 2017

1

Sluit de ingang van het Panel aan

Sluit de uitgang aan op de String

2:1 série-aansluiting

Gebruik een optimizer met dubbele ingang voor parallelle verbinding van twee zonnepanelen of gebruik een splitterkabel om twee panelen aan te sluiten op een optimizer met een ingang.

solar edge

2

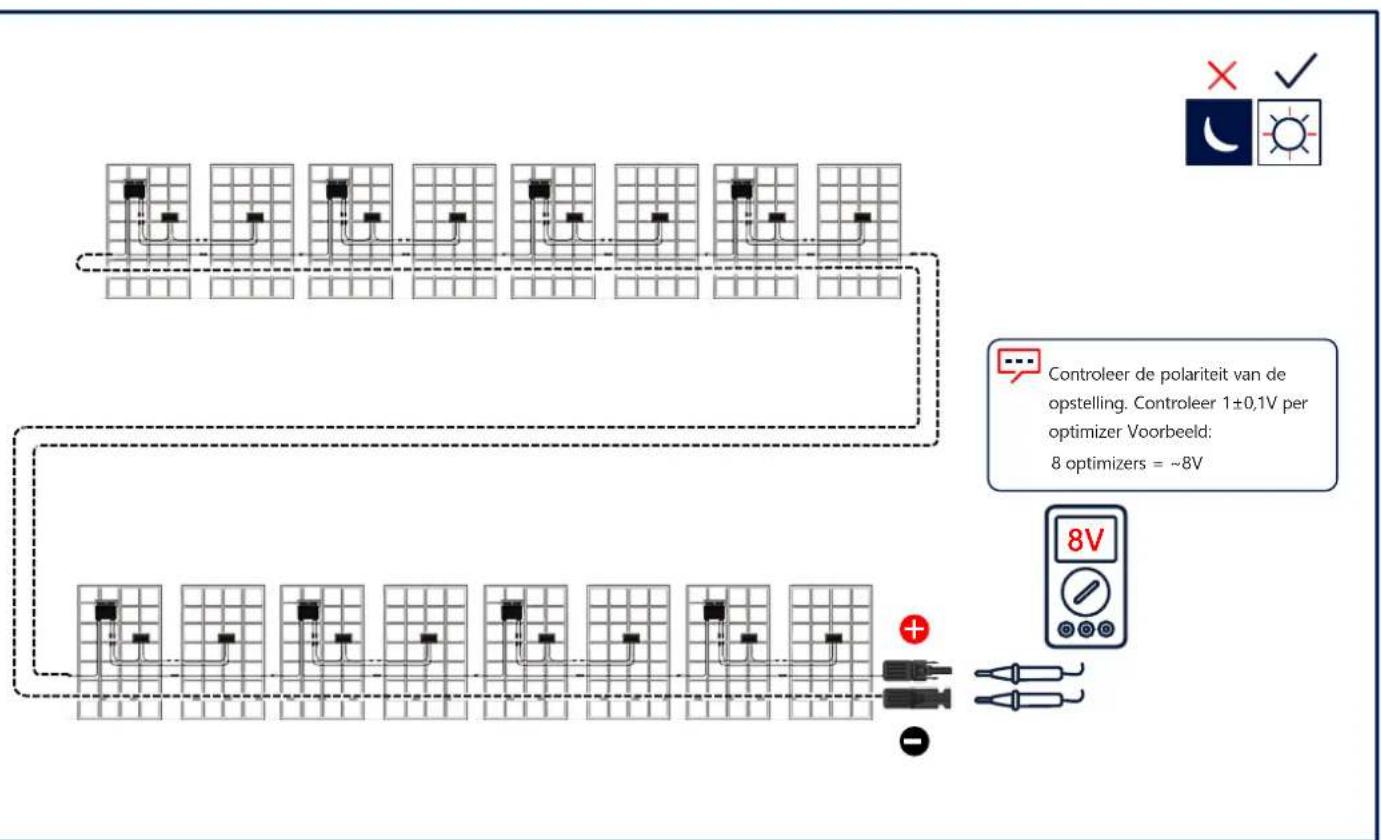

De PV-opstelling aansluten

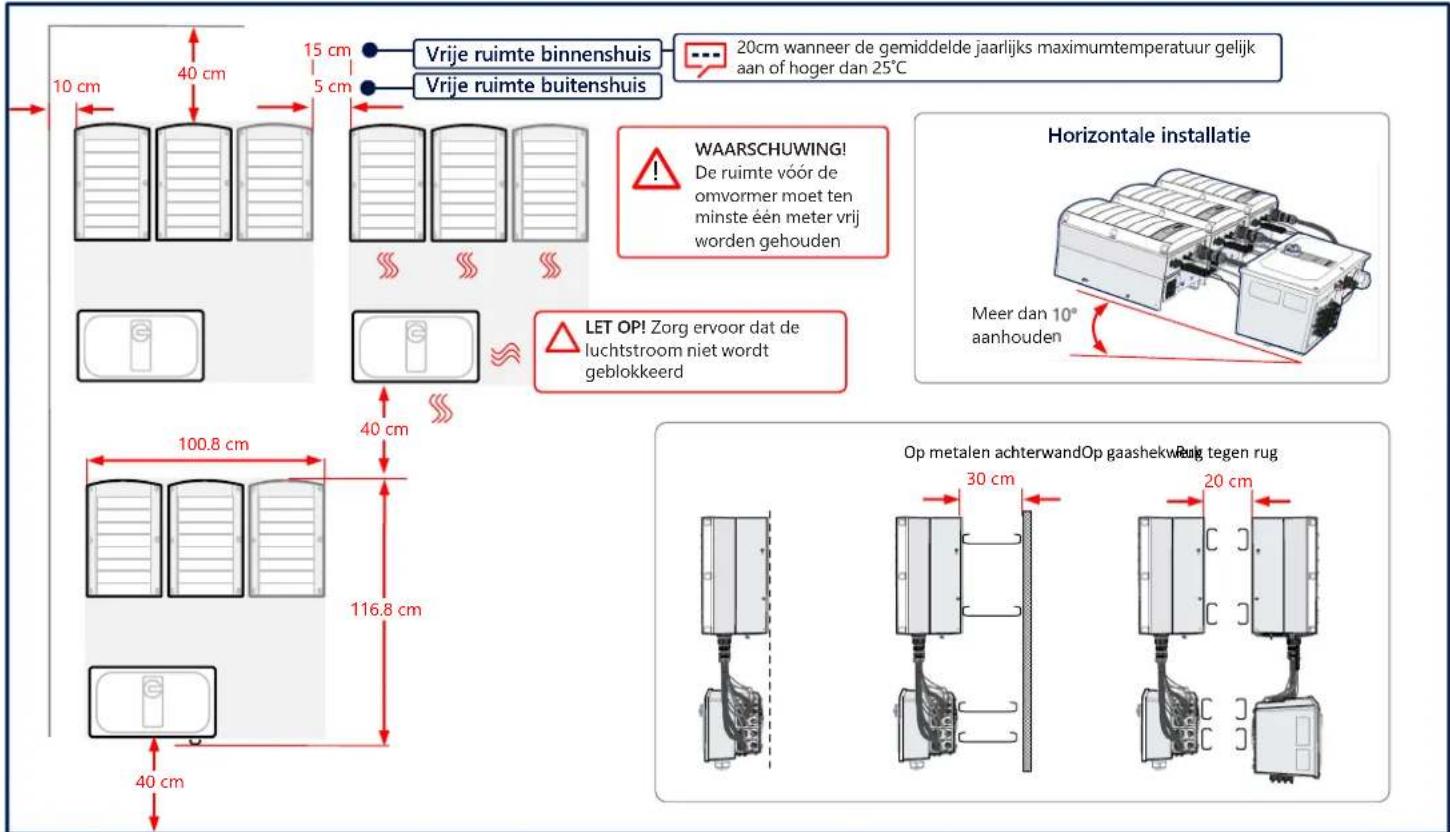

Handhaven vrij ruimte

solar edge

3

solar2017

4

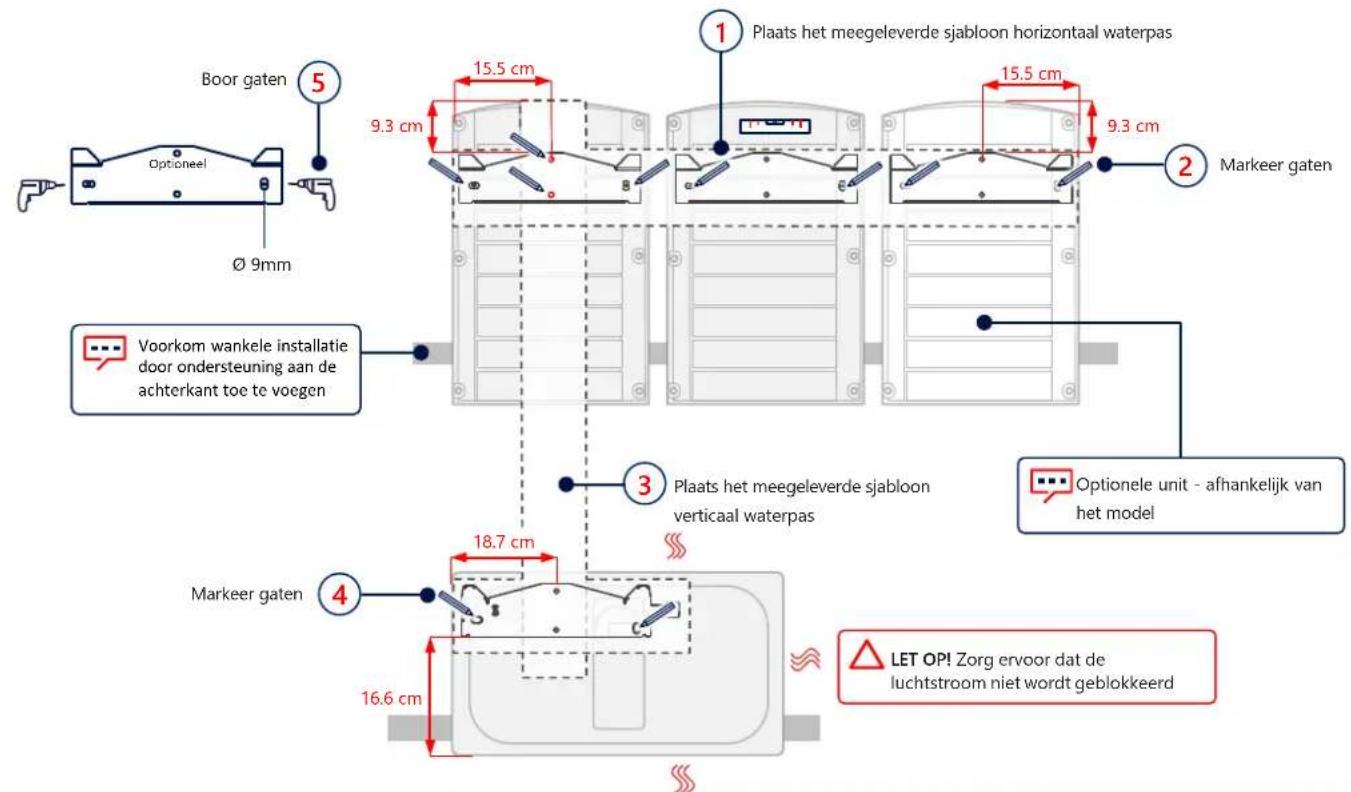

Markeren & boren van gaten

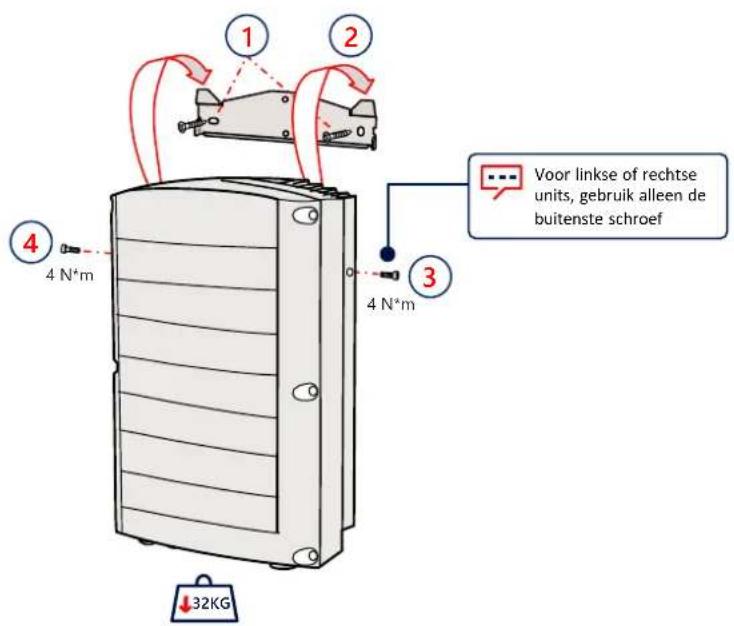

De units monteren

solar2007

5

solar edge

6

LET OP! Zorg ervoor dat de luchtstroom Niet worden geblokkeerd

Kappen verwijderen

solar edge

7

1

WAARSCHUWING

SCHAKEL DE SPANNING UIT ALVORENS MET DE INSTALLATIE TE BEGINNEN

solar edge

8

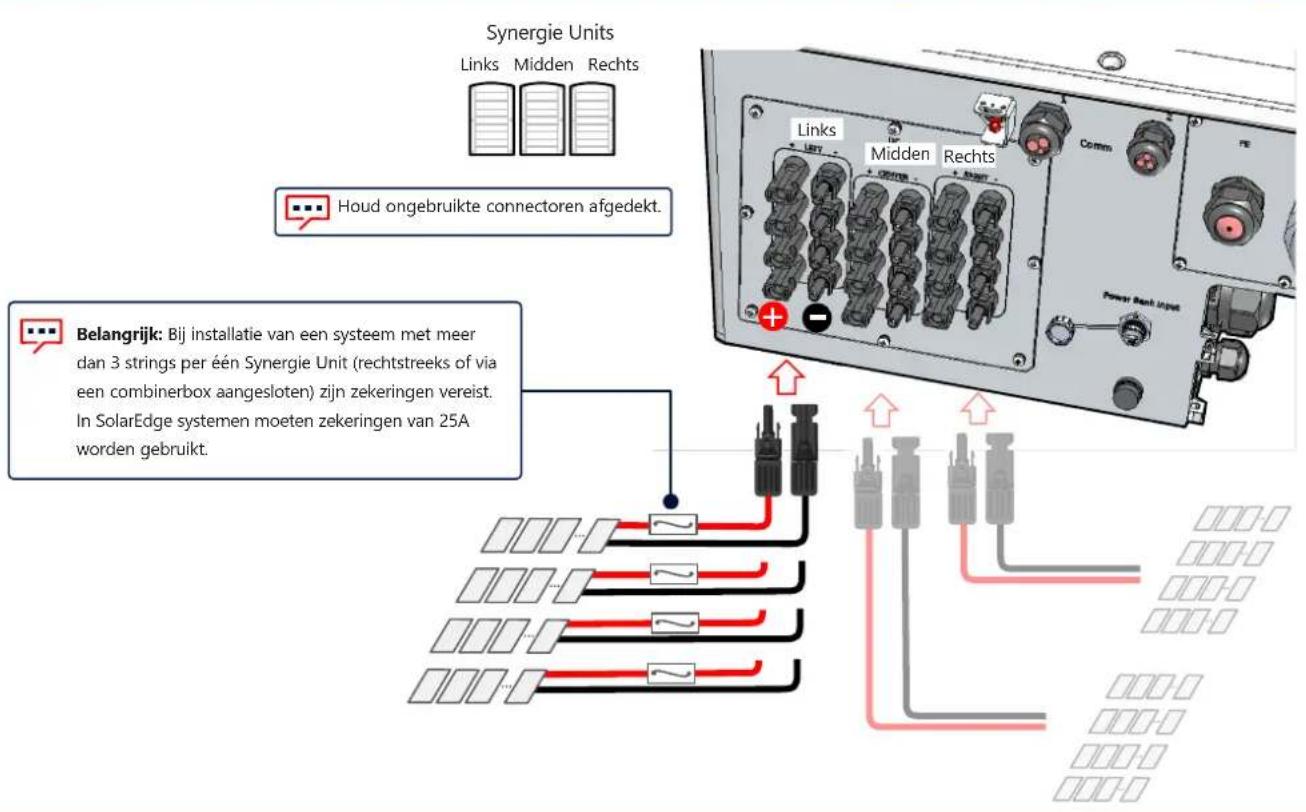

PV-strings verdict

PV-strings aansluiten via eén DC-ingang

solar 2017

8

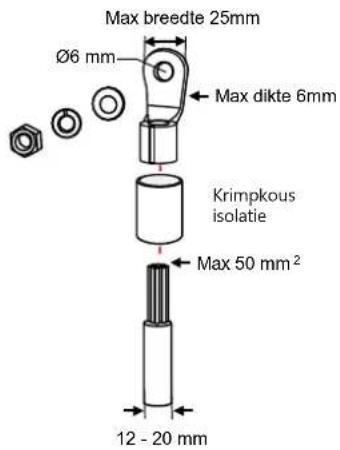

A LET OPI

LET OPI!
- Gebruik voor aluminium draden ALLEEN Biometalen kabelschoenen
- Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereeffening) van zonnepaneeelframes en montagematerialiaal van de PV- opstelling is aanvaardbaar

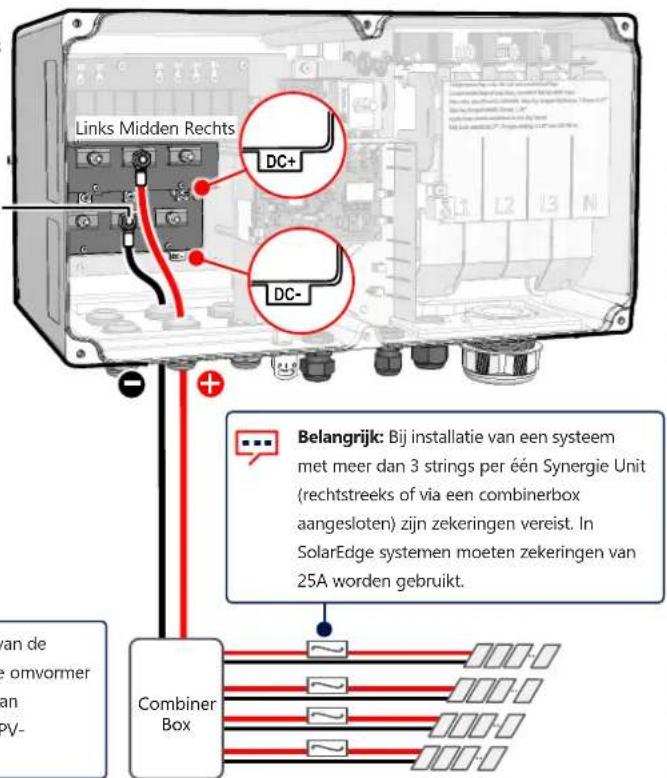

Synergie Units

Links Midden Rechts

5.7 N*m

Belangrijk: Bij installmente van een systemd meteer dan 3 strings per een Synergie Unit (rechtstreefof via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

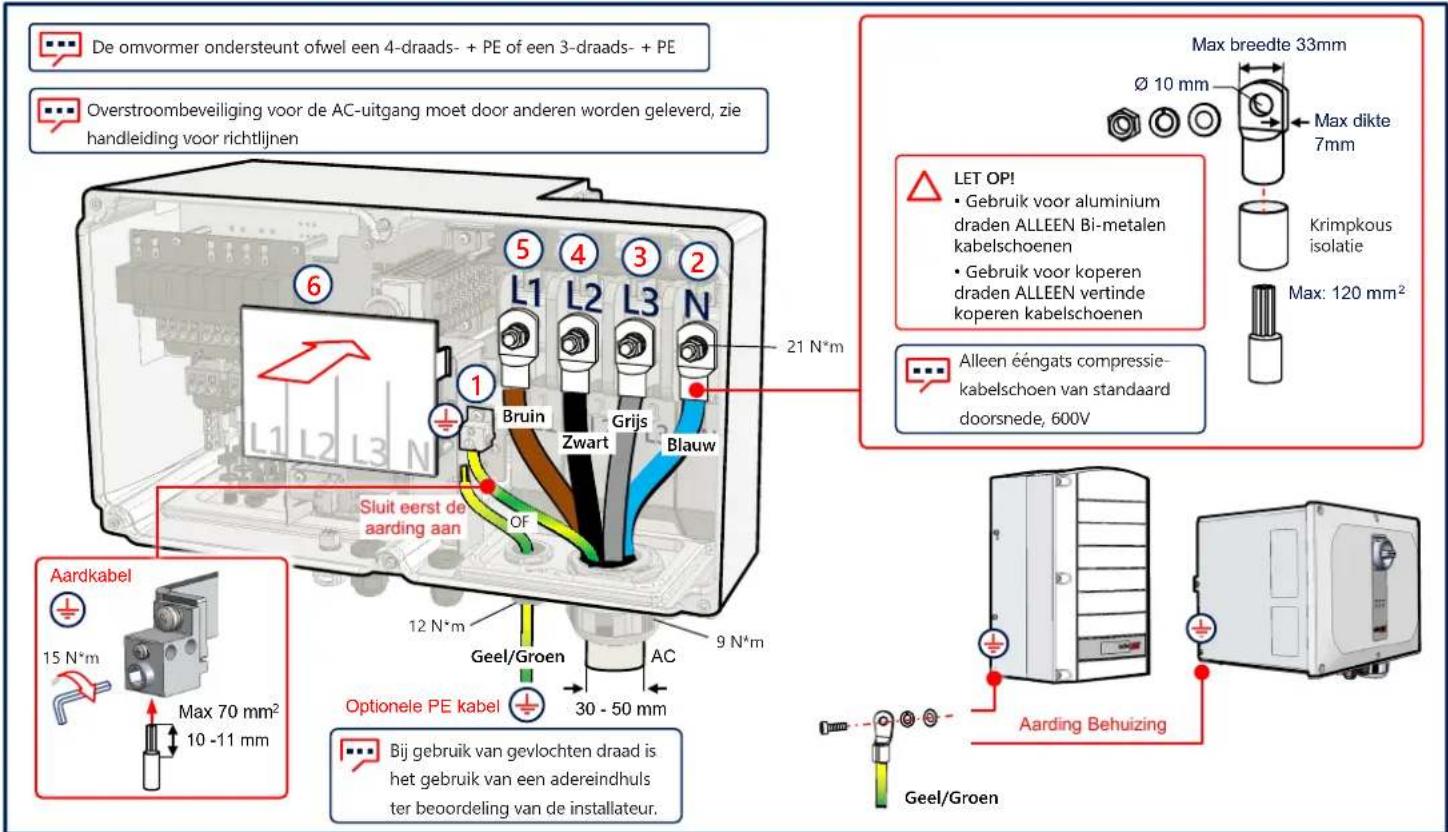

AC en beschermende aarde aansluiten (PE)

LAN-communicatie

solar 300

10

solar

11

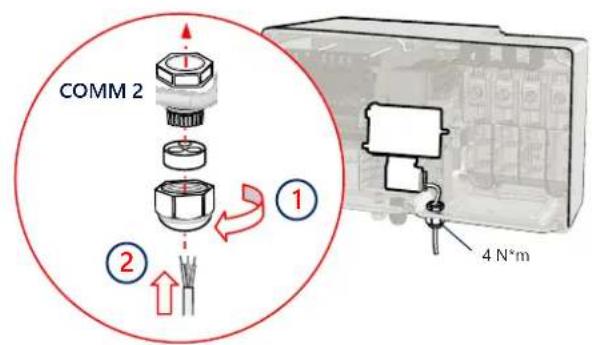

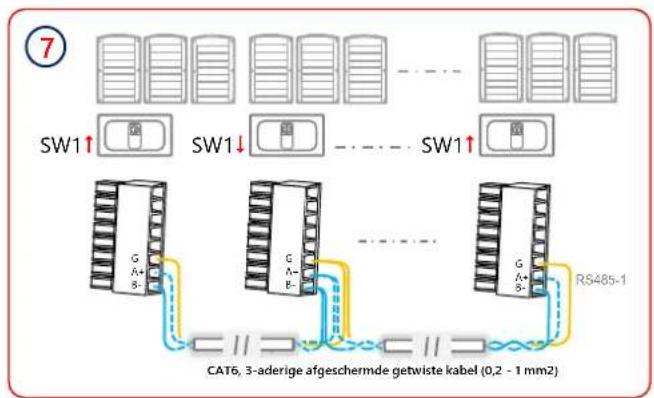

RS485-verbinding van meerdere omvormers

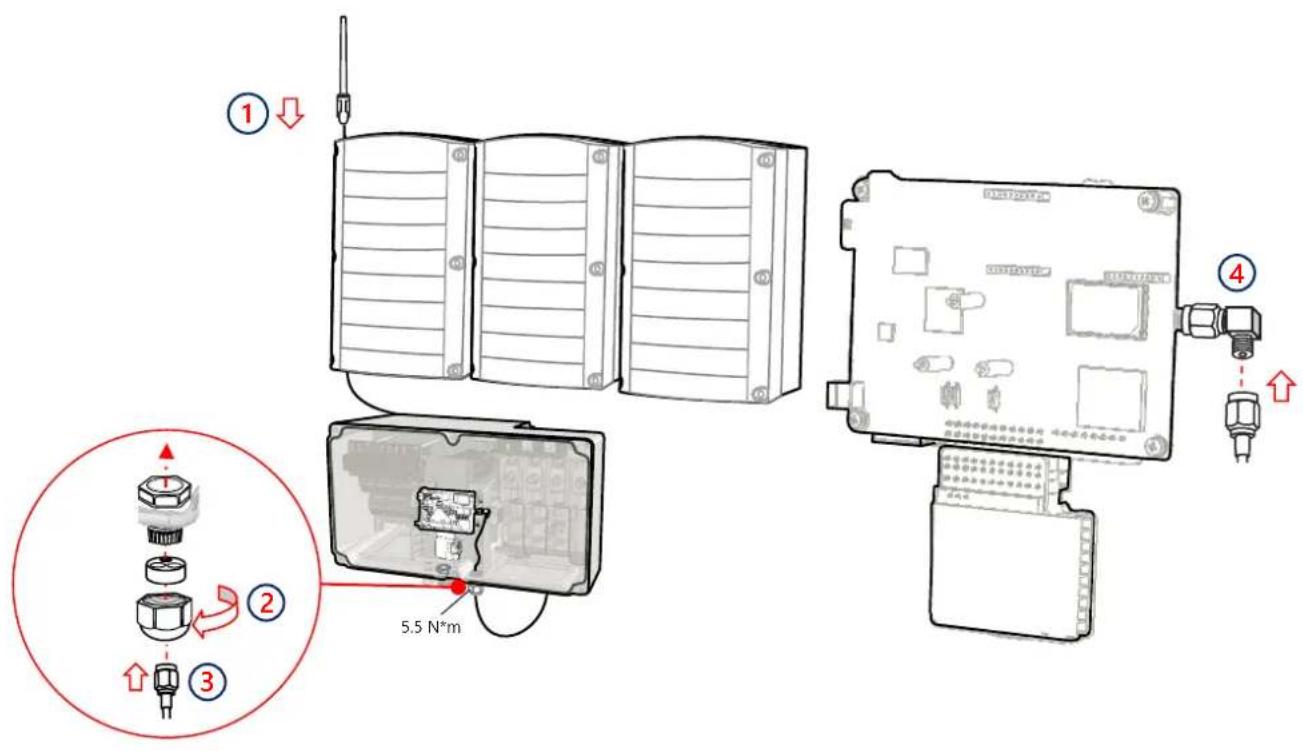

Wi-Fi Communicatie aansluiten (optioneel)

solar 2017

12

solar edge

13

GSM-communicatie aansluiten (optioneel)

Kappen monteren

solar edge

14

Pre-inbedrijfstelling wonneer AC-voeding nicht is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

Powerbank:60W
uitgangspoort,USB-C
Power Delivery (PD):20V 3A
(niet meegeleverd)

1meter, male naar male, USB-C (riet meegeverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

solar edge

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar2014

17

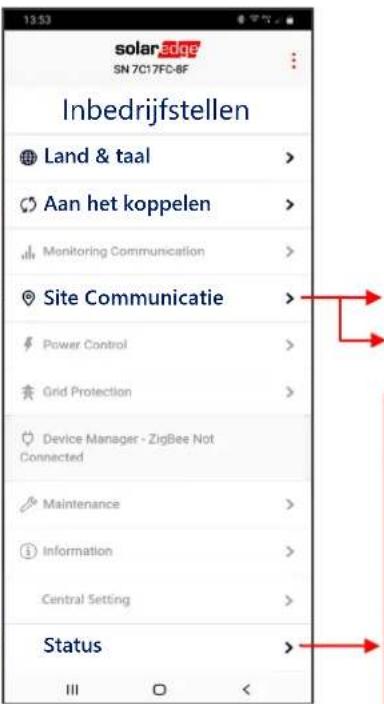

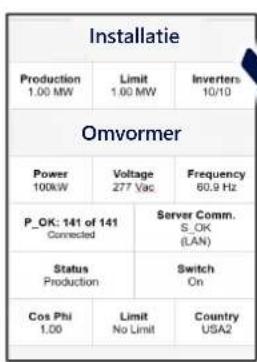

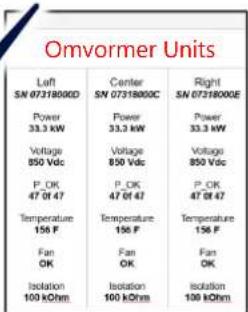

De Leider-omvormer in bedrijf stellen

RS485-1 Protocol SolarEdge SolarEdge Leider RS485-1 Volger detectoren

LED-indications

solar edge

18

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energia

AC is aangesloten, maar het systeme producesiert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Support Contact Informatie

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehonden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehonden. Maart 2021.
