SPMR1 B1 - Walkie-talkie SILVERCREST - Ingyenes használati útmutató

Terméktípus	PMR kézi adó-vevő készlet
Márka	SilverCrest
Modell	SPMR1 B1
Csatornák száma	16
Al-kódok	CTCSS: 38, DCS: 83
Frekvenciasáv	446,00625 – 446,19375 MHz (PMR 446)
Adóteljesítmény	≤ 500 mW ERP
Maximális hatótáv	Akár 10 km nyílt terepen
Moduláció típusa	FM-F3E
Tápellátás	3 db AA elem vagy 3 db Ni-MH AA újratölthető elem (tartozék: 6 db Ni-MH AA elem)
Töltőfeszültség (USB)	5 V ⎓, 550 mA
Méretek (kézi adó-vevő)	175 × 54 × 33 mm
Súly (kézi adó-vevő, elemek nélkül)	122,6 g
Méretek (töltőállomás)	50 × 140 × 82 mm
Súly (töltőállomás)	91,3 g
Védettségi fokozat	IPX4 (fröccsenő víz ellen védett)
Üzemi hőmérséklet	0 °C és 40 °C között
Fő funkciók	VOX, csatorna pásztázás, dupla csatorna, billentyűzár, 20 hívóhang, Roger síp, LED lámpa, háttérvilágításos kijelző
Csomag tartalma	2 db kézi adó-vevő, töltőállomás, USB kábel (A típus – Micro-USB), 6 db Ni-MH AA elem, 2 db övcsipesz, használati útmutató
Tisztítás	Puha, száraz ruhával, oldószer nélkül
Garancia	3 év
Vevőszolgálat	Franciaország: 0800904879, Belgium: 080071011, Luxemburg: 80023970, e-mail: [e-mail] / [e-mail]

Gyakran ismételt kérdések - SPMR1 B1 SILVERCREST

Hogyan kapcsoljam be vagy ki a kézi adó-vevőt?

Nyomja meg és tartsa lenyomva legalább 3 másodpercig a Be/Ki gombot (13-as jelölés). Hangjelzés hallható, és a kijelző bekapcsol (bekapcsolás) vagy kikapcsol (kikapcsolás).

Hogyan állítsam be a hangerőt?

Nyomja meg a Fel gombot (5) a hangerő növeléséhez, vagy a Le gombot (8) a csökkentéséhez. Az érték (0 és 7L között) villog, majd 8 másodperc után automatikusan tárolódik. 0-nál egy 'x' ikon jelenik meg a hangszóró szimbóluma mellett.

Mi a kézi adó-vevők maximális hatótávolsága?

A megadott hatótáv 10 km nyílt terepen (akadályok nélkül). A gyakorlatban épületek, növényzet és domborzat csökkentik a hatótávot. Beltérben vagy városi területen csak néhány száz méter lehet.

Hogyan töltsem fel az újratölthető elemeket?

Helyezze a kézi adó-vevőket a töltőállomásra (Micro-USB-n keresztül csatlakoztatva 5 V / 550 mA tápegységhez). A teljes töltési idő kb. 16 óra. Közvetlenül is töltheti a kézi adó-vevő USB-csatlakozóján keresztül (gumifedél). Az akkumulátor szintjelző villog töltés közben.

Hogyan használjam a VOX (kihangosító) funkciót?

Nyomja meg 4-szer a Menü gombot (6). Megjelenik a VOX ikon. Használja a Fel vagy Le gombot az érzékenység beállításához 1-től 3-ig (a 3 a legérzékenyebb). Erősítse meg a PTT gombbal (14). A kikapcsoláshoz állítsa 0-ra. Javasolt fejhallgató használata.

Hogyan állítsak be CTCSS/DCS alkódot az interferencia elkerülésére?

Nyomja meg kétszer a Menü gombot (6): az alkód jelző villogni kezd. Válasszon kódot 1-től 38-ig (CTCSS) vagy 39-től 121-ig (DCS) a Fel/Le gombokkal. Erősítse meg a PTT gombbal. A kikapcsoláshoz válassza a 0-t. Mindkét kézi adó-vevőnek ugyanazon a csatornán és alkódon kell lennie a kommunikációhoz.

Mit tegyek, ha a készülék nem kapcsol be?

Először ellenőrizze, hogy az elemek megfelelő irányban vannak-e behelyezve (polaritás figyelembevétele). Ha lemerültek, cserélje ki új elemekre vagy töltse fel az újratölthetőket. Győződjön meg róla, hogy legalább 3 másodpercig nyomva tartja a Be/Ki gombot (13).

Hogyan tisztítsam a kézi adó-vevőt?

Tisztítás előtt kapcsolja ki a készüléket. Használjon puha, száraz ruhát. Soha ne használjon savas, súroló vagy oldószer tartalmú termékeket. Makacs szennyeződés esetén enyhe tisztítószer használható. Soha ne merítse a készüléket vízbe.

Hogyan zároljam vagy oldjam fel a gombokat?

Zároláshoz: nyomja meg és tartsa lenyomva a Menü gombot (6) kb. 3 másodpercig, amíg meg nem jelenik a zárolás ikon (27). Feloldáshoz: ismételje meg ugyanezt a műveletet 2 másodpercig. A hívó- és PTT gombok továbbra is működnek.

Hogyan kapcsoljam be vagy ki a Roger sípot?

Először kapcsolja ki a kézi adó-vevőt. Tartsa lenyomva a Fel gombot (5), majd nyomja meg a Be/Ki gombot (13) 3 másodpercig a bekapcsoláshoz. A Roger síp átvált: ha be volt kapcsolva, kikapcsol, és fordítva. Ha az adás végén hangjelzés hallható, az azt jelzi, hogy be van kapcsolva.

HASZNÁLATI ÚTMUTATÓ SPMR1 B1 SILVERCREST

Kezelési és biztonsági utalások

SI

WALKIE-TALKIE PMR

Kezelési és biztonsági utalások Oldal 239

SI

USB tápegység nem tartozék.

USB napajalnik ni priložen.

Noszony na ciele: 0,366 W/kg

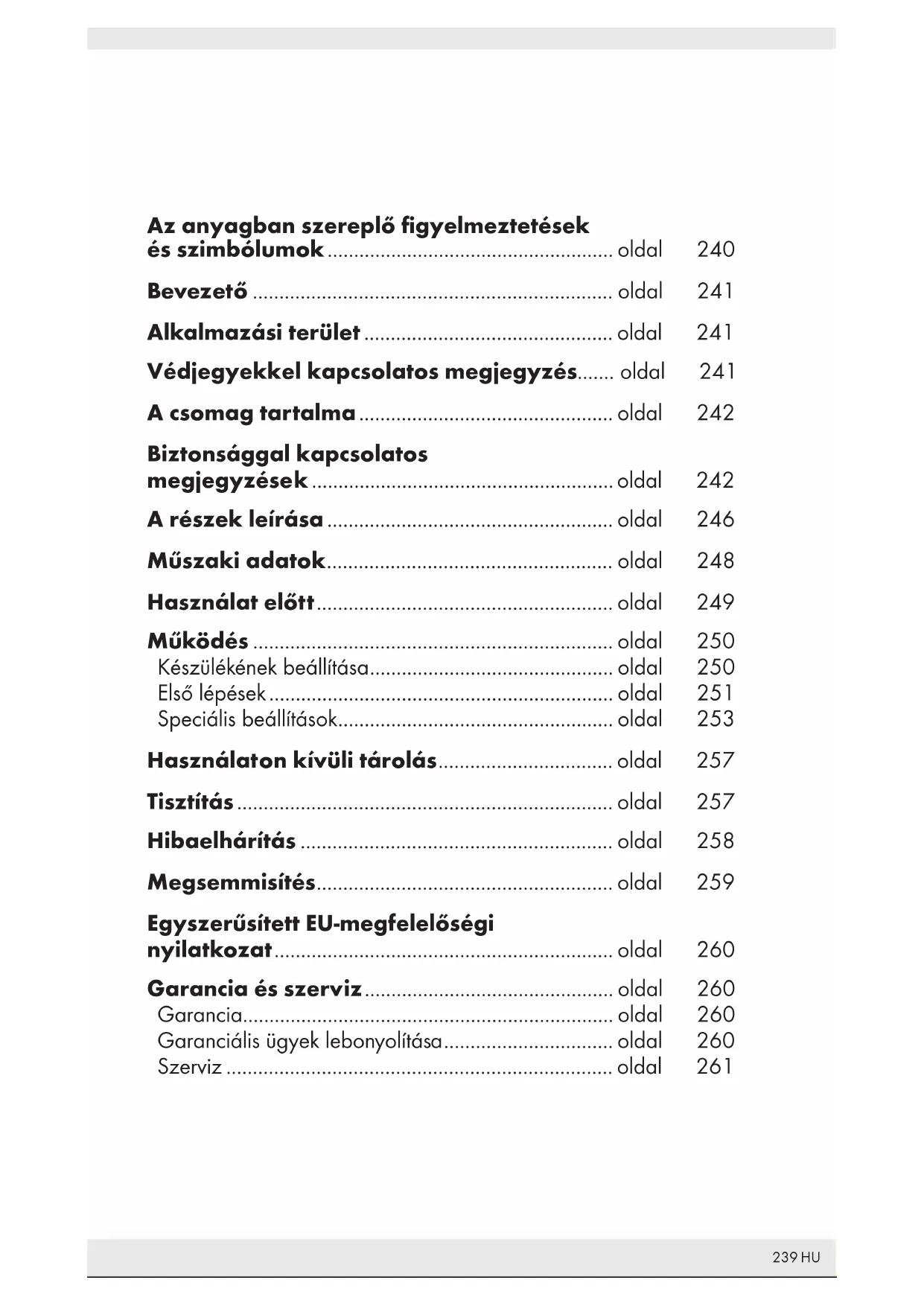

Az anyagban szereplő figyelmeztetések és szimbólumok....oldal 240

Bevezető .... oldal 241

Alkalmazási terület ....oldal 241

Védjegyekkel kapcsolatos megjegyzés..... oldal 241

A csomag tartalma .... oldal 242

Biztonsággal kapcsolatos megjegyzések .... oldal 242

A részek leírása .... oldal 246

Müszaki adatok.... oldal 248

Használat előtt.... oldal 249

Müködés .... oldal 250

Készülékének beállítása.... oldal 250

Első lépések.... oldal 251

Speciális beállítások.... oldal 253

Használaton kívüli tárolás..... oldal 257

Tisztítás .... oldal 257

Hibaelhárítás .... oldal 258

Megsemmisítés....oldal 259

Egyszerüsített EU-megfelelöségi nyilatkozat.... oldal 260

Garancia és szerviz.... oldal 260

Garancia..... oldal 260

Garanciális ügyek lebonyolítása.... oldal 260

Szerviz .... oldal 261

Az anyagban szereplő figyelmeztetések és szimbólyumokA feltüntetett szimbólyumok a használati utasításban, a csomagoláson és magán a készüléken szerepelnek.
	VESZÉLY! Ez a szimbólyum a "VESZÉLY" jelzőszóval nagy kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, súlyos sérülést vagy halált eredményez.
	FIGYELEM! Ez a szimbólum a "FIGYELEM" jelzőszóval közepes kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, súlyos sérülést vagy halált eredményezhet.
	VIGYÁZAT! Ez a szimbólum a "VIGYÁZAT" jelzőszóval kis kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, könnyű vagy közepes sérülést eredményezhet.
	FIGYELEM! Ez a szimbólum a "FIGYELEM" jelzőszóval az esetleges anyagi kárra utal.
	MEGJEGYZÉS: Ez a szimbólum a "MEGJEGYZÉS" jelzőszóval kiegészítő, hasznos tájékoztatást nyújt.
	Egyenáram / Feszültség
	Ez az intézkedésre utaló jelzés megfelelő védőkesztyű viselésére vonatkozik! Kövesse az utasításokat, nehogy keze tárgyaknak ütközzön, illetve tárgyak üssék a kezét, valamint hogy hőforrással vagy vegyi anyagokkal érintkezzen!
	FIGYELEM! ROBBANÁSVESZÉLY! A "FIGYELEM! ROBBANÁSVESZÉLY!" szóval szereplő figyelmeztetés potenciális robbanásveszélyt jelöl. E figyelmeztetés figyelmen kívül hagyása súlyos vagy halálos sérülést és potenciális anyagi kárt eredényezhet. Kövesse a figyelmeztetés utasításait, hogy elkerülhesse a súlyos sérülést, életveszélyt, illetve anyagi kárt!
	A szimbólum jelentése, hogy a kezelési utasításokat be kell tartani a termék használata előtt.

PMR RENDSZERÜ ADÓ-VEVÖ KÉSZLET

Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

●Alkalmazási terület

Ez a PMR RENDSZERÜ ADÓ-VEVÖ KÉSZLET (a továbbiakban: termék) egy információtechnológiai eszköz. Ez a termék hangüzenetek vezeték nélküli továbbítására szolgál kisebb helyeken, egyazon épületben, illetve látótávolságon belüli szabadteri tevékenységekhez. A termék közületekben és egyéb célokra nem használható (pl. irodai munkára). A termék csak privát célokra használandó. Minden más használat nem rendeltetésszerű. Minden, a termék nem rendeltetésszerű használatából, illetve engedély nélküli módosításából eredő kárigény jogtalannak minősül. Az ilyen használat a saját kockázatára történik.

●Védjegyekkel kapcsolatos megjegyzés

A ^ dUSB Implementers Forum, Inc. bejegyzett védjegye.
A SilverCrest védjegy, illetve kereskedelmi név az adott tulajdonosol birtokában van.
■ Minden egyéb cégnév vagy termékmegnevezés a megfelelő tulajdonosaik védjegye vagy bejegyzett védjegye.

●A csomag tartalma

2 x Kézi adó-vevő készülék
1 x Töltőállvány
1 x USB-kábel (Type-A-mikro-USB) - csak töltésre
6 x AA, Ni-MH újratölthető akkumulátorok
2 x Övcsipesz
1 x Használati útmutató

Biztonsággal kapcsolatos megjegyzések

A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. Ne feledje mellékeni az összes dokumentációt, ha a terméket harmadik félnek adj át.

A terméket minden használat előtt ellenőrizni szükséges, hibás vagy sérült készüléket nem szabad használni.

⚠ FIGYELEM! ÉLET- ÉS BALESETVESZÉLY GYERMEKEK SZÁMÁRA!

⚠ VESZÉLY! FULLADÁSVESZÉLY! Soha ne hagyjon felügyelet nélkül gyermekeket a csomagolóanyaggal. A csomagolóanyag fulladás veszélyét rejti magában. A gyermekek gyakran alábecsülik a veszélyhelyzeteket. A csomagolóanyag nem játékszer.

A készüléket használhatják gyermekek, akik betöltötték a 8 éves kort, valamint olyan személyek is, akik korlátozott testi, érzékszervi vagy mentális képességekkel rendelkeznek, illetve nem rendelkeznek tapasztalattal vagy ismeretekkel a kezelésében, feltéve hogy a biztonságukért felelős személy felügyeletet gyakorol felettük és kioktatta őket a készülék biztonságos kezelésével és a veszélyekkel kapcsolatban.. Soha ne engedje meg gyermekeknek, hogy játsszanak a termékkel. A készülék tisztítását és karbantartását gyermekek nem végezhetik felügyelet nélkül. Ez a termék nem játékszer.

⚠️ VESZÉLY! Egyes mellékelt alkatrészeket lenyelhetik. Lenyelés esetén azonnal forduljon orvoshoz.

FIGYELEM! Rádiófrekvenciás zavar

Kapcsolja ki a terméket repülőgép fedélzetén, kórházban, illetve orvosi elektronikus rendszerek közelében. A kisugárzott vezeték nélküli jelek befolyásolhatják az érzékeny elektronikai rendszerek működését.
A terméket legalább 20 cm távolságban tartsa a szívritmusszabályozóktól és a beültethető kardioverter defibrillátoroktól, mivel az elektromágneses sugárzás befolyásolhatja

a pacemakerek működését.

A kisugárzott rádióhullámok zavart okozhatnak a hallókészülékek működésében.
■ Ne helyezze a terméket gyúlékony gázok vagy robbanásveszélyes területek (pl. festőműhelyek) közelébe bekapcsolt vezeték nélküli funkcióval, mivel a kisugárzott rádióhullámok robbanást és tüzet okozhatnak.
A rádióhullámok hatósugara a környezeti jellemzőktől függően változik. Vezeték nélküli adatátvitel esetén nem zárható ki, hogy illetéktelenek fogadják az adatokat.
A terméket tilos robbantási területen vagy detonátorok közelében használni.

⚠️ VESZÉLY! Az elemek/újratölthető akkumulátorok gyermekektől elzárva tartandók. Véletlen lenyelés esetén azonnal forduljon orvoshoz.

A lenyelés vegyi égéshez, a lágyszövetek perforációjához és halálh vezethet. Súlyos égések fordulhatnak elő a lenyeléstől számított 2 órán belül.

⚠️ FIGYELEM! ROBBANÁSVESZÉLY!

Ne próbáljon nem tölthető elemeket újra feltölteni. Ne zárja rövidre és ne nyissa fel az elemeket/újratölthető akkumulátorokat. Ennek túlhevülés, tűz vagy robbanás lehet az eredménye. Soha ne dobja az elemeket/újratölthető akkumulátorokat tűzbe vagy vízbe. Soha ne tegye ki az elemeket fizikai terhelésnek.

Az elemekkel/újratölthető akkumulátorokkal való üzemeltetés csak kivételes esetekben alkalmazható. Az elemeket/újratölthető akkumulátorokat használat után azonnal ki kell venni a készülékből.
Ha nem újratölthető akkumulátorokat használ, az adóvevőt soha ne helyezze a töltőállványba.
Az adóvevő USB-töltőporttal is rendelkezik. Ha nem újratölthető akkumulátorokat használ, soha ne csatlakoztassa azokat az USB-töltőhöz a töltőporton keresztül.

Az elemek/újratölthető akkumulátorok szivárgásveszélye

Kerülje a szélsőséges környezeti feltételeket és hőmérsékleteket, amelyek befolyásolhatják az elemek/újratölthető akkumulátorok működését, pl. hősugárzók/közvetlen napfény.

Az elemek/újratölthető akkumulátorok szivárgása esetén azonnal távolítsa el azokat a termékből, megelőzve a további károsodást.

Kerülni kell a kiszivárgott vegyszereknek a bőrrel és nyálkahártyákkal való érintkezését, valamint a szembe jutását. Ha az akkumulátorsav

bőrre kerül, bő vízzel mossa le az érintett területet, és azonnal forduljon orvoshoz.

VISELJEN VÉDŐKESZTYÚT!

A szivárgó vagy sérült elemek/újratölthető akkumulátorok börrel érintkezve égési sérüléseket okozhatnak. Ilyen esetben viseljen megfelelő védőkesztyűt.

Elemek/újratölthető akkumulátorok

Az összes elem/újratölthető akkumulátor mindig egyszerre cserélendő.
Az elemeket/újratölthető akkumulátorokat a rajtuk lévő (+) és (-) jelölésnek megfelelően helyezze be a termékbe.
■ Behelyezés előtt tisztítsa meg az elem/újratölthető akkumulátor és az elem/újratölthető akkumulátor rekeszének érintkezőit.
- Azonnal vegye ki a lemerült elemeket/újratölthető akkumulátorokat a termékből.
Kizárólag a megadott típusú elemet/újratölthető akkumulátort használja!
A nem megfelelő elemek/újratölthető akkumulátorok használata károsíthatja vagy tönkreteheti a termék biztosítékát.
Lítium elemek/újratölthető akkumulátorok használata tilos.
Ha hosszabb ideig nem használja a terméket, vegye ki belőle az elemet/újratölthető akkumulátort.
A helytelen használat robbanás- és tűzveszélyes.
■ Ne dobja az elemeket/újratölthető akkumulátorokat tűzbe vagy forró sütőbe; ne törje össze, és ne vágja el az elemeket/újratölthető akkumulátorokat. Robbanás kockázata áll fenn.
Ha az akkumulátort rendkívül magas hőmérsékletű környezetben hagyja, az robbanáshoz vagy gyúlékony folyadék, illetve gáz szivárgásához vezethet.
Rendkívül alacsony légnyomásnak kitett akkumulátor robbanáshoz vagy gyúlékony folyadék, illetve gáz szivárgásához vezethet.

FIGYELEM! ANYAGI KÁR KOCKÁZATA

A hirtelen hőmérsékletváltozás páralecsapódást okozhat a termék belsejében. Ilyen esetben hagyja a terméket egy ideig alkalmazkodni, mielőtt újból használná, hogy megelőzhesse a rövidzárlatot!
■ Ne működtesse a terméket hőforrás, például fűtőtest, illetve egyéb, hőt termelő berendezések közelében!
Ne dobja a terméket tűzbe és ne tegye ki magas hőmérsékletnek.
Soha ne bontsa meg a termék burkolatát!! A terméknek nincs belső alkatrésze, amely karbantartást igényelne.
A termék megfelel az IPX4 fröccsenő víz elleni védelemnek, ennek ellenére nem szabad vízbe vagy más folyadékba meríteni. Ne tegye a terméket vízzel vagy más folyadékkal töltött tartály közelébe.

⚠ FIGYELEM! Győződjön meg arról, hogy:

A terméket nem használják mágneses mezők (pl. hangsugárzók) közvetlen közelében.

A termékre vagy annak közelébe nem helyeztek lángot (pl. égő gyertyát).

Nem helyeztek tárgyakat a termék belsejébe.

A terméket nem tették ki erős ütésnek vagy rezgésnek.

■ Helyezze a terméket stabil, sík felületre, és egy részére se helyezzer nehéz tárgyakat.

A kábel sérülésének elkerülése érdekében ne nyomja össze, ne hajlí meg, és ne dörzsölje éles szélekhez. Tartsa távol a vezetéket forró felületektől és nyílt lángtól.

- Úgy helyezze el a vezetékeket, hogy ne lehessen azokat véletlenül meghúzni, vagy megbotlani bennük.

Tisztítás vagy működés közben ne merítse a termék elektromos része vízbe vagy más folyadékba.

■ Minden kábelt el kell távolítani a termékből, az elemeket pedig ki kell venni az adóvevőkből. További használat előtt a készüléket szakképzett személynek kell ellenőriznie.

A terméket töltés közben nem szabad lefedni.

Az OWIM GmbH & Co KG nem felel a rádió- és televíziókészülékekben fellépő zavarok esetén, amennyiben a terméket engedély nélkül módosították.

A felhasználó teljes mértékben felelős a terméket engedély nélkül módosítása által okozott zavar megszüntetéséért, illetve az ilyen termékek lecseréléséért.

A teméket meg kell javítani, ha bármilyen módon megsérült, például ha a készülékház megsérült, folyadék vagy idegen tárgy jutott a termékbe, illetve ha a terméket esőnek vagy nedvességnek tették ki.

Javítás szükséges akkor is, ha a termék nem működik megfelelően, illetve ha elejtették. Ha füst keletkezik, illetve ha szokatlan hang vagy szag tapasztalható, azonnal kapcsolja ki a terméket és vegye ki belőle az elemeket. Ilyen esetben a terméket nem szabad használni, amíg a hivatalos szerviz munkatársai meg nem vizsgálták. A terméket csak szakképzett személyek javíthatják. Soha ne nyissa ki a termék burkolatát.

Tartsa be a használatbavétel országának előírásait és törvényeit. Egyes országokban tilos a PMR használata járművezetés közben, ilyen esetben használat előtt állítsa le a járművét az út mellett.

Az adóvevőt soha nem szabad sérült antennával működtetni. Még h csak az antenna szigetelése sérült, az adóvevő működését akkor is le kell állítani.

A készülék megfelel az RF-expozíciós irányelveknek, amennyiben az arctól legalább 25 mm távolságban használják, vagy a testtől

legalább 0 mm-re kerül elhelyezésre. Ha hordtáskát, övcsipeszt vagy egyéb eszköztartót használnak a testen viselt működtetéshez, az nem tartalmazhat semmilyen fémet, és legalább a fent megadott, testtől mért távolságot biztosítani kell.

■ Mindig tartson annyi távolságot az antennától, amennyit csak lehetséges. Az antennát használat közben nem szabad megérinteni.
■ Ne nézzen közvetlenül a LED-fénysugárba. A világítás háztartási használatra nem alkalmas.

Használja az övcsipeszt, ha magával szeretné vinni a kézi adóvevőt.
A töltótálca nem felel meg semmilyen védelmi osztálynak a csöpögő vagy fröccsenő víz ellen. Tartsa távol csöpögő, fröccsenő víztől.
A töltőállvány áramfogyasztása 550 mA. Kerülje számítógépek vagy laptopok USB-portjának használatát.

Tartsa be a használatbavétel országának előírásait és törvényeit:

Kapcsolja ki a PMR készülékét, amikor repülőgépen ül, és a légiutaskísérők utasítják erre. A termék használatakor be kell tartania a légitársaság repülési, illetve a légiutas-kísérő személyzet utasításait.
Kapcsolja ki a terméket minden olyan helyen, ahol bármilyen jel erre utasítja. A kórházak és egészségügyi intézmények olyan eszközöket használhatnak, amelyek érzékenyek az RF-mezőkre.
Egyes országokban tilos a PMR használata járművezetés közben, ilyer esetben használat előtt állítsa le a járművét az út mellett.
■ Ne érintse meg az antennát jeltovábbítás közben, mivel ez csökkent hatótávot eredményezhet.

●A részek leírása

Lásd a kihajtható lapot.

Kézi adóvevő

1 Kijelző
2 Antenna

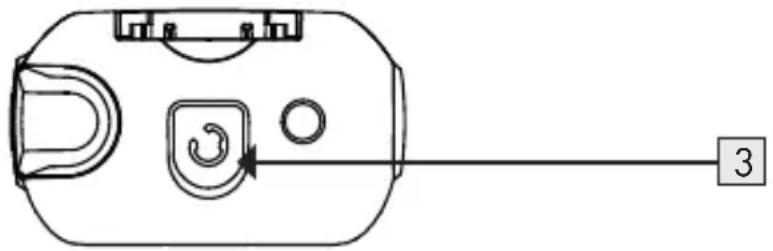

3 2,5 mm-es csatlakozó fejhallgatóhoz (gumiborítással)
4 LED-lámpa
5 Fel gomb
6 Menü gomb
7 NON Monitor/ Csatornakeresés gomb
8 Le gomb
9 USB-töltőaljzat (gumiborítással)
10 Mikrofon
11 Hangszóró

12 Lámpa BE/KI gomb
13 Hívás gomb / Főkapcsoló BE/KI
14 PTT gomb
15 Övcsipesz
16 Az elemtartó-fedél zárja
17 Töltőérintkezők

Töltőállvány

18 Mikro-USB-aljzat

19 Töltőérintkezők

20 Kétcsatornás ikon
21 Keresés ikon
22 VOX ikon
23 Akkumulátortöltöttség-jelző
24 Fogadás ikon (RX)
25 Átvitel ikon (TX)
26 Alcsatorna jelzés (CTCSS/DCS)
27 Billentyűzár ikon
28 Hangszóró hangereje
29 Átviteli csatorna

Egyéb elemek

30 USB-kábel (Type-A-mikro-USB) - csak töltésre

31 Felhasználói kézikönyv

●Műszaki adatok

Kézi adóvevők

Csatornák: 16
Alkód: CTCSS 38/DCS 83
Frekvencia: 446,00625-446,19375 Mhz
Hullámsáv: 446 PMR
Legmagasabb Jelentett SARVOX (100%-os aktív ciklusidő)Az arc előtt: 0,290 W/kgTesten viselve: 0,733 W/kg
Push-To-Talk(50%-os aktív ciklusidő)Az arc előtt: 0,145 W/kgTesten viselve: 0,366 W/kg
Teljesítmény: <27 dBm
Hatótáv: Akár 10 km (nyílt terepen)*
Átviteli teljesítmény: ≤500 mW ERP
Moduláció típusa: FM-F3E
Csatornaelválasztás: 12,5 kHz
Hagyományos/újratölthető 3x AA méretű elem vagy 3x újratölthető AA akkumulátorok: méretű Ni-MH akkumulátor
Mikro-USB bemeneti 5 V---, 550mAfeszültség/áramerósség:
Jack a fejhallgatóhoz: 2,5 mm-es jack
Üzemi hőmérséklet-tartomány: 0 - 40 °C
Tárolási hőmérséklet-tartomány: 0 - 45 °C
Páratartalom (lecsapódás nélkül)	10% - 70 % relatív páratartalom
Méretek (H x Sz x Ma): 175 x 54 x 33 mm
Tömeg (elemek/újratölthető akkumulátoroknélkül):	122,6 g
IP-szabvány: IPX4

Töltőállvány

Mikro-USB bemeneti feszültség/áramerősség:	5 V ——, 550mA
Üzemi hőmérséklet-tartomány:	0 - 40 °C
Tárolási hőmérséklet-tartomány:	0 - 45 °C
Tárolási páratartalom (páralecsapódás nélkül):	10% - 70 % relatív páratartalom
Méretek (H x Sz x Ma):	50 x 140 x 82 mm
Tömeg: 91,3 g

* i MEGJEGYZÉS: A kommunikációs hatótáv kiszámítása optimális, akadályoktól mentes körülményeket alapul véve történt. A tényleges tartomány a tereptől és a körülményektől függően változik. A specifikáció és a kivitel külön értesítés nélkül változhat.

●Használat előtt

i MEGJEGYZÉS:

Használatba vétel előtt győződjön meg arról, hogy a csomag tartalma hiánytalan és ép!
■ Minden alkatrészt ki kell csomagolni és a csomagolóanyagot teljes mértékben el kell távolítani.
Távolítsa el a védőfóliát mindkét adóvevő kijelzőjéről.

●Működés

Készülékének beállítása

Az övcsipesz rögzítése/eltávolítása (lásd: C. ábra)

Az övcsipesz rögzítése

Helyezze be az övcsipeszt ^15 a kézi adóvevő hátulján található nyílásba. Az övcsipesznek ^15 hallhatóan be kell kattania a helyére.

Az övcsipesz eltávolítása

Az övcsipesz eltávolításához 15 a kézi adóvevőról oldja ki az övcsipesz zárat. Miután kioldotta, csúsztassa ki az övcsipeszt a nyílásból.

Akkumulátorok behelyezése/cseréje (lásd: A. ábra)

1. lépés: Távolítsa el az övcsipeszt 15.
2. lépés: Oldja ki az elemtartó fedelének a zárját, 16 majd távolítsa el az elemtartó fedelét.
3. lépés: Helyezzen be 3 AA méretű elemet/újratölthető akkumulátort az elemtartóba a megfelelő polaritással, odafigyelve, hogy az elemek/újratölthető akkumulátorok pozitív (+) és negatív (-) pólusai és az elemtartó belsejében lévő akkumulátorérintkezők igazodjanak egymáshoz.
4. lépés: Szerelje fel az elemtartó fedelét, majd zárja vissza a zárral 16
5. lépés: Cserélje le az övcsipeszt 15.

Az újratölthető akkumulátorok feltöltése (lásd: B. ábra)

A termékhez használható alkáli vagy Ni-MH újratölthető akkumulátor is. Ha úgy dönt, hogy újratölthető akkumulátorokat használ a kézi adóvevő készülékéhez, kérjük, kövesse az ebben a szakaszban részletezett információkat.

A töltöállvány beállítása:

1. lépés: Ügyeljen arra, hogy a töltőállványt sík, stabil felületre helyezze.
2. lépés: Csatlakoztassa az USB-kábelt a töltőállvány mikro-USB-aljzatához 18.
3. lépés: Csatlakoztassa az USB-kábelt egy USB-tápegységhez (nem tartozék). Ezután csatlakoztassa az USB-tápegységet egy jól hozzáférhető konnektorba.
4. lépés: Helyezze a kézi adóvevőket a töltőállványra.

A töltési állapot az akkumulátortöltöttség-jelzön 23 látható, a töltési állapotának ellenőrzése céljából. A teljes töltési idő kb. 16 óra.

A kézi adóvevőket közvetlenül, a töltőállvány használata nélkül is feltöltheti. Nyissa fel az USB-töltőaljzat gumifedelét 9 , mielőtt behelyezi a mikro-USB-csatlakozót az USB-töltőaljzatba 9 . Csatlakoztassa a Type-A USB-csatlakozót egy USB-tápegységhez, majd csatlakoztassa az USB-tápegységet egy közeli fali aljzathoz.

Az akkumulátortöltöttség-jelző 23 a kijelző jobb felső sarkában töltés közben folyamatosan hullámzik

A fejhallgató csatlakoztatása

A kézi adóvevő tetején egy 2,5 mm-es csatlakozó található fejhallgatóhoz 3.

Nyissa fel a gumifedelet, majd dugja be a fejhallgatót (nem tartozék) ebbe az aljzatba.

- Első lépések

i MEGJEGYZÉS: A kézi adóvevők párként működnek, és ugyanazon kommunikációs csatornán, valamint ugyanazon CTCSS-en (analóg szelektív zajzár) vagy DCS-en (digitális szelektív zajzár) keresztül kell kommunikálniuk egymással. Emellett a működéshez 10 km-es hatótávolságon belül kell lenniük, nyílt terepen, mivel az épületek, erdők és magaslatok csökkenthetik a hatótávolságot. Ingyenes csatornát használva mások, akik PMR-rel vagy vevővel rendelkeznek, követhetik a beszélgetést.

A kézi adóvevő bekapcsolása

A kézi adóvevő bekapcsolásához tartsa lenyomva a 13 gombot legalább 3 másodpercig. Ezután hangjelzés hallható, az aktuális beállított csatorna pedig megjelenik a kijelzőn 1 . Ebben a pillanatban a kézi adóvevő „vevő” módban lesz.

A kézi adóvevő kikapcsolása

A kézi adóvevő kikapcsolásához tartsa lenyomva a13 gombot legalább 3 másodpercig. Ezután hangjelzés hallható, és a kijelző1 kikapcsol.

A hangerő beállítása

Nyomja meg a Fel gombot 5 a hangerő növeléséhez. A hangszóró hangerő tartománya 0-tól 7L-ig terjed (a legnagyobb hangerő 7L, a legalacsonyabb pedig 0L).

A beállított hangerő kb. 8 másodpercig villog a képernyón, majd automatikusan mentésre kerül. Ha a hangerőt „0”-ra állítja, egy „x” ugyancsak megjelenik a hangszóró szimbólum mellett.

LED-jelzőfény BE/KI

Bármikor bekapcsolhatja a LED-jelzőfényt a jelzőfény BE/KI gomb 12 megnyomásával.

i MEGJEGYZÉS: Minden beállítás automatikusan mentésre kerül kb. 8 másodperc múlva, majd a kézi adóvevő visszaáll készenléti üzemmódba.

Másik csatorna beállítása (összesen 16 PMR rádiócsatorna)

Mindkét PMR kézi adóvevőt ugyanarra a csatornára kell állítani a kommunikációhoz.

1. lépés: Nyomja meg a Menü gombot 6 egyszer, és az Átviteli csatorna 29 jel villogni kezd.
2. lépés: Nyomja meg a Fel 5 vagy a Le gombot 8 a kívánt csatorna kiválasztásához mindkét kézi adóvevőhöz.
3. lépés: Nyomja meg az PTT gombot 14 a megerősítéséhez.

i MEGJEGYZÉS: A kézi adóvevők használatakor minden olyan eszköz, amely ugyanarra a csatornára van beállítva, részt vehet a beszélgetésben.

Átvitel

i MEGJEGYZÉS: Minden olyan, a tartományon belül eső PMR kézi adóvevőn, amely ugyanarra a csatornára van beállítva, megjelenik a vétel szimbólum, és az üzenet lejátszásra kerül.

1. lépés: Tartsa lenyomva a PTT gombot 14. A fenti átviteli ikon megjelenik a kijelzön 1.
2. lépés: Tartsa a kézi adóvevőt a szájától körülbelül 3-5 cm-re, majd beszéljen a mikrofonba 10.
3. lépés: Engedje el a PTT gombot 14, miután befejezte az üzenetét.

Akkumulátorállapot-jelző

Amikor a termék BE van kapcsolva, az akkumulátortöltöttség-jelző 23 megjelenik a kijelző jobb felső sarkában 1.

Az újratölthető akkumulátorok teljesen feltöltve.

Újratölthető akkumulátorok 2/3-ig töltve.

Újratölthető akkumulátorok 1/3-ig töltve.

Az újratölthető akkumulátorok lemerültek.

Amikor az elemek 1/3 töltöttségre esnek, 10 percenként dupla hangjelzés hallható; az újratölthető akkumulátorokat ekkor kezdje tölteni. A hangjelzés minden adás után ugyancsak hallható.

●Speciális beállítások

CTCSS (analóg szelektív zajzár)/ DCS (digitális szelektív zajzár)

Annak elkerülése érdekében, hogy más jeleket is befogjon a közelből, a CTCSS vagy a DCS technológiát alkalmazhatja az ebben a szakaszban részletezett információk követésével.

A CTCSS vagy DCS háromjegyű kód alapvetően egy hangfrekvencia, amelyet a kézi adóvevők használnak az átvitelhez. Két kézi adóvevő, amely ugyanarra a csatornára és ugyanarra a CTCSS vagy DCS kódra van beállítva, hallhatja egymást. Egyetlen más adóvevő sem hallható ugyanazon a csatornán, kivéve, ha ugyanazt a CTCSS vagy DCS kódot használja.

Ez a termék összesen 38 analóg CTCSS (1-38) és 83 digitális DCS (39-121) kódot támogat. Bármely jelvevő, amely ugyanarra a csatornára van állítva, és ugyanazt a CTCSS vagy DCS kódot használja, hallhatja az üzenetet.

A CTCSS/DCS kódú alcsatorna beállítása

Az alcsatorna beállítása lehetővé teszi, hogy ne zavarjon be más, ugyanazt a csatornát használó kézi adóvevő, vagy bármilyen, más forrásból származó, de ugyanazt a frekvenciát használó interferencia.

1. lépés: Nyomja meg a Menü gombot 6 kétszer, és az alcsatorna jelzés 26 villogni kezd.
2. lépés: Használja a Fel 5 vagy a Le gombot 8 a kívánt alcsatorna (1 - 121) beállításához, vagy tiltsa le a funkciót a „0” kiválasztásával.
3. lépés: Nyomja meg a PTT gombot 14 a kívánt csatorna megerősítéséhez.

A CTCSS/DCS kód letiltása

A CTCSS vagy DCS kód letiltásához válassza a „0” kódot. „0” fog megjelenni a menüben.

i MEGJEGYZÉS: A „0” alcsatornára állított kézi adóvevők a csatorna összes jelét tudják fogadni, akkor is, ha van beállított alcsatorna a kézi adóvevőjén.

Csatornafigyelés

Ezzel a funkcióval letilthatja a zajcsökkentést, lehetővé téve, hogy hallja a gyenge jeladókat is az aktuális csatornán.

1. lépés: Tartsa lenyomva a Figyelés/Csatornakeresés gombot 7 3 másodpercig a zajcsökkentés letiltásához, valamint a csatorna figyeléséhez.

2. lépés: Engedje el a gombot 7 a zajcsökkentés újbóli bekapcsolásához.

Hangvezérelt küldés funkció (VOX)

A kézi adóvevő megkezdi az átvitelt, amint észleli a hangját, például egy mobiltelefon kihangosító funkciójának használatakor. Lehetővé teszi, hogy üzenetet küldjön a PTT gomb 14 megnyomása nélkül. A funkciónak a használata nem ajánlott zajos vagy szeles környezetben.

1. lépés: Nyomja meg a Menü gombot 6 4-szer. A kijelző VOX ikonja 22 világítani kezd, majd az aktuális VOX beállítás villogni fog a kijelzön 1.

2. lépés: Nyomja meg a Fel gombot 5 a VOX funkció érzékenységének beállításához. Minél nagyobb a beállított érték, annál érzékenyebb lesz a VOX funkció. 1-től 3-ig terjedő értéket állíthat be.

3. lépés: A Vox kikapcsolásához állítsa az értéket 0-ra.
4. lépés: Nyomja meg a PTT gombot 14 a beállítás megerősítéséhez.

i MEGJEGYZÉS: Célszerű ezt a funkciót fejhallgatóval kombinálva használni. Ne feledje, hogy akár több, mint egy másodpercet is igénybe vehet, amíg beszéde megkezdése után a kézi adóvevő megkezdi az átvitelt.

Csatornakeresés

Használja ezt a funkciót a környék összes aktív csatornájának (1-16) megkereséséhez.

1. lépés: Röviden nyomja meg a gombot 7 a keresés megkezdéséhez
2. lépés: Röviden nyomja meg a Fel 5 vagy a Le gombot 8 a keresés folytatásához, ha csak bizonyos csatornákat fog be.
3. lépés: Ha folyton ugyanaz a csatorna jön be a keresés során, akkor ezt a csatornát eltávolíthatja a keresésből a Fel 5 vagy a Le gomb 8 2 másodpercig történő lenyomva tartásával. Ezután a keresés folytatódik, de a kiválasztott csatorna átugrásával.

i MEGJEGYZÉS: Nem távolíthat el olyan csatornát, amelyre a walkie-talkie be volt állítva a keresés indításakor. A következő alkalommal, amikor csatornakeresést kezdeményez, a keresés ismét az összes csatornára kiterjed.

1. lépés: Nyomja meg újból a Figyelés/Csatornakeresés gombot 7 a keresés befejezéséhez.

Kétcsatornás keresés

A 2 csatornás kereséssel folyamatosan figyelheti azt a csatornát, amelyre a kézi adóvevő jelenleg be van állítva, valamint egy 2. csatornát.

1. lépés: Nyomja meg a Menü gombot 6 5-ször, és a „2CH” ikon 20 megjelenik a kijelzőn 1.

2. lépés: Használja a Fel 5 vagy a Le gombot 8 a 2. csatorna kiválasztásához (az „OF” azt jelenti, hogy ki van kapcsolva).

3. lépés: Nyomja meg az PTT gombot 14 a megerősítéséhez.

4. lépés: Ismételje meg ezeket az utasításokat, majd válassza a 2. lépésben Az „OF” opciót a funkció letiltásához.

A két figyelt csatorna felváltva jelenik meg a kijelzón. Ha a kijelző a második figyelt csatornát mutatja, a „2CH” is megjelenik.

Hívásjelző (CA) hangok

A hívásjelző hang olyan hangjelzés, amely jelzi a többi állomásnak, hogy üzenetet kíván továbbítani. A termék 20 különböző hívásjelző hangot kínál.

A hívásjelző hang kiválasztása:

1. lépés: Nyomja meg a Menü gombot 6 3-szor. A kijelzőn megjelenik a „CA” jelzés 1, és az aktuális hívásjelző hang száma fog villogni, közben a hívásjelző hang hallható.
2. lépés: Nyomja meg a Fel 5 vagy a Le gombot 8 egy másik hívásjelző hang beállításához.
3. lépés: Nyomja meg a PTT gombot 14 a választott hívásjelző hang megerősítéséhez. A funkciót a Hívás gomb 13 megnyomásával használhatja. Ezt követően a hívásjelző hang elküldésre kerül.

i MEGJEGYZÉS: „0" = Hang KI

Vége hangjel be-/kikapcsolása

Ha ez a funkció engedélyezett, a jelzőhang a fogadó oldalon felhangzik, amint abbahagyja az átvitelt. A fogadó személy így tudni fogja, mikor kezdhet válaszolni.

1. lépés: Győződjön meg róla, hogy a kézi adóvevő KI van kapcsolva.
2. lépés: Nyomja meg a Fel gombot 5, és tartsa lenyomva 13 3 másodpercig a kézi adóvevő bekapcsolásához.
3. lépés: Ha a Vége hangjel engedélyezve volt, akkor most le lesz tiltva, és fordítva.

Gombhang be-/kikapcsolása

A gombhangok azok a hangok, amelyeket egy gomb megnyomásakor hallunk. Ezeket a hangokat az alábbiak szerint kapcsolhatja be vagy ki:

1. lépés: Győződjön meg róla, hogy a kézi adóvevő KI van kapcsolva.

2. lépés: Nyomja meg a Le gombot 8, és tartsa lenyomva 13 3 másodpercig a kézi adóvevő bekapcsolásához

3. lépés: Ha a gombhangok engedélyezve voltak, akkor most le lesznek tiltva, és fordítva. A gombhangok akkor is deaktiválódnak, ha a felhasználó a hangerőt 0-ra állítja.

BILLENTYÜZÁR:

Ha a billentyűzár engedélyezve van, a Fel gomb 5, a Le gomb 8, a Menü gomb 6 és a 7 gomb zárolva vannak.

1. lépés: Tartsa lenyomva a Menü gombot 6, majd kb. 3 másodperc elteltével a billentyűzár ikon 27 megjelenik a kijelzőn 1.

2. lépés: Tartsa lenyomva a Menü gombot 6 ismét 2 másodpercig ezen gombok feloldásához.

A „hívás funkció” és a „küldés” funkció továbbra is használható.

Kijelző-háttérvilágítás

Minden alkalommal, amikor megnyom egy funkciógombot (kivéve a PTT gombot 14, a 13 gombot vagy a 12 gombot) a kijelző háttérvilágítása bekapcsol. Ez a világítás az utolsó gomb megnyomását követő 5 másodpercen belül automatikusan kikapcsol.

●Használaton kívüli tárolás

Tárolás előtt el kell távolítani az elemeket/újratölthető akkumulátorokat.
A terméket száraz, beltéri helyen, napfénytöl védve és lehetőleg az eredeti csomagolásában tárolja.

Tisztítás

Tisztítás előtt kapcsolja ki a terméket!
- Tilos a terméken savat, dörzshatású szert vagy oldószeres tisztítósze használni, mert ezektől megsérülhet.
Kizárólag puha, száraz kendő segítségével tisztítsa meg a termék külső felületeit!
■ Makacs szennyeződés esetén enyhe tisztítószer használható.

Probléma Megoldás

A készüléket nem lehet bekapcsolni.

1. lehetőség: Cserélje ki a termékben az elemeket/újratölthető akkumulátorokat újakra.
2. lehetőség: Ellenőrizze, hogy az elemek/újratölthető akkumulátorok megfelelő polaritásiránnyal kerültek-e az elemtartóba.
3. lehetőség: Töltse fel a termék újratölthető akkumulátorait az elemtartó rekeszben.
4. lehetőség: Más megoldásként egyszerűen nyomja meg és tartsa lenyomva a BE/KI gombot 13 legalább 3 másodpercig.

Nem töltödik 1. lehetőség: Helyezzen be új elemeket/újratölthető akkumulátorokat.

1. lehetőség: Ellenőrizze, hogy az elemek/újratölthető akkumulátorok megfelelő polaritásiránnyal kerültek-e az elemtartóba.
2. lehetőség: Ellenőrizze, hogy a hálózati adapter (nem tartozék) megfelelően csatlakozik-e az aljzathoz.
3. lehetőség: Ellenőrizze, hogy az USB-kábel mindkét vége megfelelően van-e csatlakoztatva a töltőállványhoz és a hálózati adapterhez (nem tartozék).

Rossz vétel vagy interferencia

1. lehetőség: Gyenge jel, távolodjon el az elektromágneses forrásoktól.
2. lehetőség: Lemerültek az elemek/akkumulátorok, cserélje újakra, vagy töltse fel ismét a terméket.
3. lehetőség: Próbáljon különböző csatornákra váltani, hogy megnézze, javítható-e a minőség.
4. lehetőség: A jeladó és a jelvevő közötti távolság túl nagy. Vigye közelebb egymáshoz a jeladót és a vevőt, és próbálja újra.
5. lehetőség: Nem lehetséges kommunikáció, ellenőrizze a csatorna beállításait.
6. lehetőség: Nincs lejátszás, ellenőrizze a hangerő-beállítást.

●Megsemmisítés

Csomagolás:

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.

Termék:

A nem használt termék ártalmatlanításának lehetőségeiről tájékozódjon települése önkormányzatánál.

A mellette lévő áthúzott kerekes szemeteskuka szimbólum azt jelzi, hogy ez a készülék a 2012/19/EU hatálya alá tartozik. Az irányelv kimondja, hogy ezt a készüléket élettartama lejártával nem szabad a szokványos háztartási hulladékkal együtt megsemmisíteni, hanem speciális gyűjtőhelyen, újrahasznosítóban, vagy ártalmatlanító-üzemben kell azt leadni.

A megsemmisítés díjmentes.

Óvja a természetet és szakszerűen semmisítse meg készülékeit.

A termék újrahasznosítható, kiterjesztett gyártói felelősség alá tartozik elkülönítve kell gyűjteni.

Elemek:

Gondoljon a környezetre és személyes egészségére. A használt elemeket mindig elkülönített gyűjtőtartályba helyezze. Ezeket a helyi intézményekben, vagy az elemeket árusító helyeken találja.

Az elemek helytelen megsemmisítése környezeti károkat okozhat!

Az elemeket nem szabad a háztartási szeméttel együtt ártalmatlanítani. Mérgező hatású nehézfémeket tartalmazhatnak és ezért különleges kezelést igénylő hulladéknak számítanak. A nehézfémek vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom. Ezért juttassa el az elhasznált elemeket egy kommunális hulladékgyűjtőbe.

- Egyszerűsített EU-megfelelőségi nyilatkozat

Neckarsulm, GERMANY kijelenti, hogy a PMR RENDSZERÜ ADÓ-VEVÖ KÉSZLET, HG06837, termék megfelel a 2014/53/EU a 2011/65/EU.

Az EU-megfelelőségi nyilatkozat teljes szövege megtekinthető a következő internetes címen: www.owim.com

CE

●Garancia és szerviz

Garancia

A terméket szigorú minőségi előírások betartásával gondosan gyártottuk, és szállítás előtt lelkiismeretesen ellenőriztük. Ha a terméken hiányosságot tapasztal, akkor a termék eladójával szemben törvényes jogok illetik meg Önt. Ezeket a törvényes jogokat a következőkben ismertetett garancia vállalásunk nem korlátozza.

A termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garanciális idő a vásárlás dátumával kezdődik. Kérjük, jól őrizze meg a pénztári blokkot. Ez a bizonylat szükséges a vásárlás tényének az igazolásához.

Ha a termék vásárlásától számított 3 éven belül anyag- vagy gyártási hiba merül fel, akkor a választásunk szerint a terméket ingyen megjavítjuk vagy kicseréljük. A garancia megszűnik, ha a terméket megrongálták, nem szakszerűen kezelték vagy tartották karban.

A garancia az anyag- vagy gyártáshibákra vonatkozik. A garancia nem terjed ki azokra a termékrészekre, melyek normál kopásnak vannak kitéve és ezért fogyóeszköznek tekinthetők (pl. elemek), vagy a törékeny részekre sérülésére, pl. kapcsolók, akkuk, vagy üvegből készült részek.

Garanciális ügyek lebonyolítása

Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:

Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 394862_2107) a vásárlás tényének az igazolására.

Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.

Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.

Szerviz

HU SzervizMagyarország

Tel.: [phone]

E-mail: [e-mail]

Uporabljena opozorila in simboli ...... Stran 263

Uvod.... Stran 264

Namenska uporaba.... Stran 264

Obvestila o blagovnih znamkah.... Stran 264

Obseg dobave.... Stran 264

Varnostna navodila .... Stran 265

Opis delov ...... Stran 269
