| Typ produktu | Sada vysielačiek PMR |
| Značka | SilverCrest |
| Model | SPMR1 B1 |
| Počet kanálov | 16 |
| Podkódy | CTCSS : 38, DCS : 83 |
| Frekvenčné pásmo | 446,00625 – 446,19375 MHz (PMR 446) |
| Vysielací výkon | ≤ 500 mW ERP |
| Maximálny dosah | Do 10 km na voľnom priestranstve |
| Typ modulácie | FM-F3E |
| Napájanie | 3 AA batérie alebo 3 nabíjateľné Ni-MH AA batérie (súčasťou balenia: 6 Ni-MH AA batérií) |
| Nabíjacie napätie (USB) | 5 V ⎓, 550 mA |
| Rozmery (vysielačka) | 175 × 54 × 33 mm |
| Hmotnosť (vysielačka, bez batérií) | 122,6 g |
| Rozmery (nabíjacia stanica) | 50 × 140 × 82 mm |
| Hmotnosť (nabíjacia stanica) | 91,3 g |
| Stupeň ochrany | IPX4 (chránené proti striekajúcej vode) |
| Prevádzková teplota | 0 °C až 40 °C |
| Hlavné funkcie | VOX, skenovanie kanálov, dvojitý kanál, uzamknutie klávesnice, 20 volacích tónov, Roger pípnutie, LED lampa, podsvietený displej |
| Obsah balenia | 2 vysielačky, nabíjacia stanica, USB kábel (Type-A na Micro-USB), 6 Ni-MH AA batérií, 2 opaskové klipy, používateľská príručka |
| Čistenie | Mäkká suchá handrička, bez rozpúšťadla |
| Záruka | 3 roky |
| Zákaznícky servis | Francúzsko: 0800904879, Belgicko: 080071011, Luxembursko: 80023970, e-mail: owim@lidl.fr / owim@lidl.be |
Často kladené otázky - SPMR1 B1 SILVERCREST
Otázky používateľov k SPMR1 B1 SILVERCREST
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vysielačky vo formáte PDF zadarmo! Nájdite svoj návod SPMR1 B1 - SILVERCREST a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. SPMR1 B1 značky SILVERCREST.
NÁVOD NA OBSLUHU SPMR1 B1 SILVERCREST
USB napájací zdroj nie je súčasťou dodávky.
i POZNÁMKA: „0“ = Tón je vypnutý
Určené použitie ...... Strana 150
Informácie týkajúce sa ochranných známok...... Strana 150
Popis jednotlivých častí ...... Strana 155
Rozšírené nastavenia.... Strana 162
Skladovanie, ked' sa výrobok nepoužíva.... Strana 166
Čistenie Strana 166
Riešenie problémov ...... Strana 167
Likvidácia ...... Strana 168
Zjednodušené EÚ vyhlásenie o zhode ..... Strana 169
Záruka a servis.... Strana 169
Záruka.... Strana 169
Postup v prípade poškodenia v záruke...... Strana 169
Servis.... Strana 170

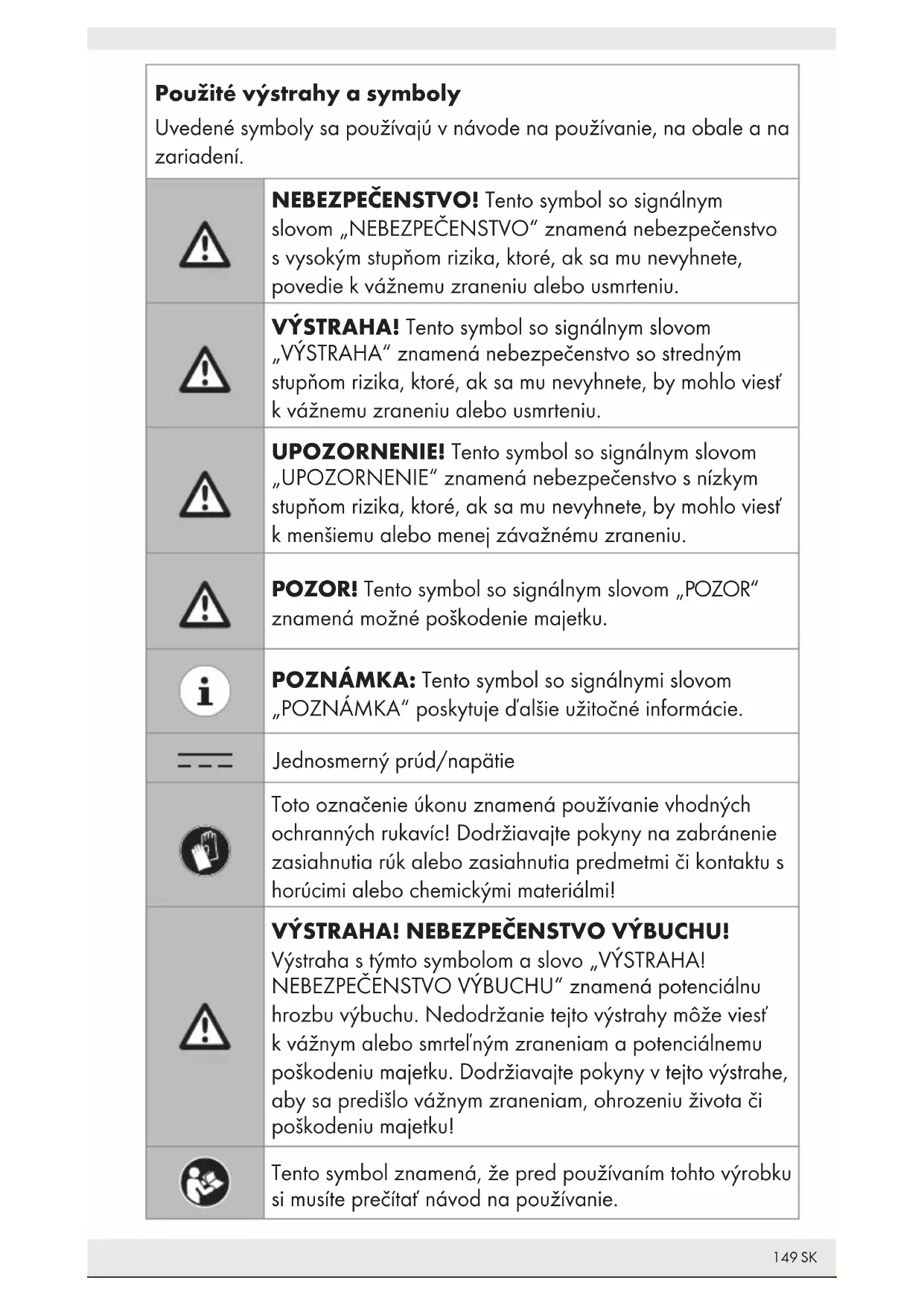

| Použité výstrahy a symbol | |
| Uvedené symboly sa používajú v návode na používanie, na obale a na zariadení. | |
 | NEBEZPEČENSTVO! Tento symbol so signálnym slovom „NEBEZPEČENSTVO“ znamená nebezpečenstvo s vysokým stupňom rizika, ktoré, ak sa mu nevyhnete, povedie k vážnemu zraneniu alebo usmrteniu. |
 | VÝSTRAHA! Tento symbol so signálnym slovom „VÝSTRAHA“ znamená nebezpečenstvo so stredným stupňom rizika, ktoré, ak sa mu nevyhnete, by mohlo viest' k vážnemu zraneniu alebo usmrteniu. |
 | UPOZORNENIE! Tento symbol so signálnym slovom „UPOZORNENIE“ znamená nebezpečenstvo s nízkym stupňom rizika, ktoré, ak sa mu nevyhnete, by mohlo viest' k menšiemu alebo menej závažnému zraneniu. |
 | POZOR! Tento symbol so signálnym slovom „POZOR“ znamená možné poškodenie majetku. |
 | POZNÁMKA: Tento symbol so signálnymi slovom „POZNÁMKA“ poskytuje d'alšie užitočné informácie. |
| --- | Jednosmerný prúd/napätie |
 | Toto označenie úkonu znamená používanie vhodných ochranných rukavíc! Dodržiavajte pokyny na zabránenie zasiahnutia rúk alebo zasiahnutia predmetmi či kontaktu s horúcimi alebo chemickými materiálmi! |
 | VÝSTRAHA! NEBEZPEČENSTVO VÝBUCHU! Výstraha s týmto symbolom a slovo „VÝSTRAHA! NEBEZPEČENSTVO VÝBUCHU“ znamená potenciálnu hrozbu výbuchu. Nedodržanie tejto výstrahy môže viest' k vážnym alebo smrtel'ným zraneniam a potenciálnemu poškodeniu majetku. Dodržiavajte pokyny v tejto výstrahe, aby sa predišlo vážnym zraneniam, ohrozeniu života či poškodeniu majetku! |
 | Tento symbol znamená, že pred používaním tohto výrobku si musíte prečítať návod na používanie. |
VYSIELAČKY
•Úvod
Blahoželáme Vám ku kúpe Vášho nového výrobku. Rozhodli ste sa pre veľmi kvalitný výrobok. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Skôr ako začnete výrobok používať, oboznámte sa so všetkými pokynmi k obsluhe a bezpečnosti. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. V prípade postúpenia výrobku d’alším osobám odovzdajte aj všetky dokumenty patriace k výrobku.
●Určené použitie
Tieto VYSIELAČKY (d'alej uvádzané ako „výrobok“) sú zariadenia spadajúce do kategórie informačných technológií. Tento výrobok je určený na bezdrôtový prenos hlasových správ v rámci činností na malom pracovisku, v rovnakej budove a na dohl'ad vo vonkajšom prostredí. Tento výrobok nie je určený na používanie v spoločnostíach ani na iné komerčné použitie (napr. kancelárske výrobné aplikácie). Tento výrobok používajte len na súkromné účely. Akékol'vek iné použitie sa považuje za nesprávne. Na žiadne reklamácie vyplývajúce z nesprávneho použitia alebo v dôsledku neoprávnenej úpravy výrobku sa záruka nevzt'ahuje. Každé takéto použitie je na vaše vlastné riziko.
- Informácie týkajúce sa ochranných známok
■ ^® je USB registrovaná ochranná známka spoločnosti USB Implementers Forum, Inc.
Ochranná známka a obchodný názov SilverCrest sú majetkom ich príslušných vlastníkov.
Akékol'vek d'alšie názvy a výrobky sú ochranné známky alebo registrované ochranné známky ich príslušných vlastníkov.
Obsah dodávky
Pred použitím výrobku sa oboznámte so všetkými bezpečnostnými pokynmi a návodom na použitie. Pri odovzdávaní tohto výrobku iným osobám nezabudnite odovzdať aj všetky dokumenty!
Výrobok sa musí pred každým použitím skontrolovať, chybné alebo poškodené zariadenie sa nesmie používať.
⚠️ VÝSTRAHA! OHROZENIE ŽIVOTA A RIZIKO NEHODY PRE DOJČATÁ A DETI!
⚠ NEBEZPEČENSTVO! RIZIKO ZADUSENIA! Nikdy nenechávajte deti bez dozoru s baliacim materiálom. Baliaci materiál predstavuje riziko zadusenia. Deti často podceňujú nebezpečenstvo. Baliaci materiál nie je hračka.
Tento výrobok smú používať deti vo veku 8 rokov a viac, ako aj oso so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností a/alebo znalostí, pokial’ je pre ne zabezpečený dozor alebo zaškolenie ohľadom používania výrobku bezpečným spôsobom a pokiaľ rozumejú rizikám spojeným s jeho používaním. Je potrebné dohliadnuť na to, aby sa deti s týmto výrobkom nehrali. Čistenie a používatel’skú údržbu by nemali vykonávať deti bez dozoru. Tento výrobok nie je hračka.
⚠ NEBEZPEČENSTVO! Mohlo by dôjst' k prehltnutiu niektorých dodaných častí. Ak dôjde k prehltnutiu nejakej časti, ihned' vyhl'adajte lekársku pomoc.
Vypnite výrobok v lietadle, v nemocnici či blízko zdravotníckych elektronických systémov. Prenášané bezdrôtové signály by mohli mať nepriaznivý vplyv na funkčnosť citlivej elektroniky.
Výrobok uchovávajte minimálne 20 cm od kardiostimulátorov či implantačných šokových defibrilátorov, kedže elektromagnetické žiarenie môže narušit' funkčnosť kardiostimulátorov.
Prenášané rádiové vlny by mohli spôsobit' rušenie načúvacích prístrojov.
Neumiestňujte ani nepoužívajte výrobok blízko horľavých plynov ani do prostredia s nebezpečenstvom výbuchu (napr. lakovne) so zapnutými bezdrôtovými komponentmi, keďže vysielané rádiové vlny môžu spôsobit’ výbuch a vznik požiaru.
Dosah rádiových vín sa mení podľa podmienok prostredia. V prípade bezdrôtového prenosu dát sa nedá vylúčit’ príjem dát neoprávnenými tretími stranami.
Výrobok sa nesmie používať v oblasti odpal’ovania náloží ani v blízkosti detonátorov.
■ Prehltnutie môže viest' k poleptaniu, perforácii mäkkého tkaniva a usmrteniu. Závažné poleptanie sa môže objaviť v priebehu 2 hodín od požitia.
⚠️ VÝSTRAHA! NEBEZPEČENSTVO VÝBUCHU!
■ Prevádzka s batériami/nabíjateľnými batériami sa smie uskutočnit’ len vo výnimočných situáciách. Batérie/nabíjateľné batérie sa musia vybrat’ z vysielačky bezprostredne po použití.
Ak sa používajú nenabíjatel'né batérie, vysielačka sa nikdy nesmie umiestniť do nabíjacieho konektorového stojana.
Táto vysielačka má aj nabíjací port USB. Ak sa používajú nenabíjateľné batérie, nikdy sa nesmú pripojit’ k nabíjačke USB prostredníctvom nabíjacieho portu.
Riziko úniku elektrolytu z batérií/nabijatel'ných batérií
Vyhýbajte sa extrémnym podmienkam a teplotám okolitého prostredia, ktoré by mohli mať vplyv na batérie/nabíjateľné batérie, napr. radiátory/priame slnečné svetlo.
V prípade úniku elektrolytu z batérií/nabíjatel'ných batérií ich ihned' vyberte z výrobku, aby nedošlo k poškodeniu.
Vyhýbajte sa kontaktu uniknutých chemikálií s pokožkou, očami a sliznicami. V prípade kontaktu s kyselinou batérie dôkladne opláchnite zasiahnutú oblast' množstvom čistej vody a ihned' vyhl'adajte lekársku pomoc.
Batérie/nabíjatel'né batérie s uniknutým elektrolytom alebo poškodené batérie/nabíjatel'né batérie môžu pri kontakte s pokožkou spôsobit' poleptanie. Vždy používajte vhodné ochranné rukavice, ak sa takáto udalost' vyskytne.
Všetky batérie/nabijatel'né batérie sa musia vždy vymenit' súčasne.
Vložte batérie/nabíjatel'né batérie podl'a označenia polarity (+) a (na batérii/nabíjatel'nej batérii a na výrobku.
Pred vložením batérií/nabíjatel'ných batérií vyčistite kontakty na batériách/nabíjatel'ných batériách a v priestore pre batérie/nabíjatel'né batérie!
Vybité batérie/nabíjatel'né batérie ihned' vyberte z výrobku.
Používajte len určený typ batérií//nabíjateľných batérií!
■ Použitie nesprávnych batérií/nabíjatel'ných batérií môže poškodit' alebo zničit' ochranný prvok výrobku.
Použitie lítiových batérií/nabíjatel'ných batérií musí byť zakázané.
Vyberte batériu/nabíjatel'nú batériu, ked' sa výrobok nebude dlhý čo používať.
Nesprávne použitie môže spôsobit' výbuch a ohrozenie života.
Batérie/nabíjateľné batérie nelikvidujte v ohni ani v horúcej peci a d ich mechanicky nedrvte a nerežte. Hrozí riziko výbuchu.
Ponechanie batérie v prostredí s extrémne vysokou teplotou môže viest' k výbuchu alebo úniku horl'avej kvapaliny či horl'avého plynu.
Vystavenie batérie pôsobeniu extrémne nízkeho tlaku vzduchu môže viest' k výbuchu alebo úniku horl'avej kvapaliny či horl'avého plynu.
⚠️ POZOR! RIZIKO POŠKODENIA MAJETKU
Náhle zmeny teploty môžu spôsobití kondenzáciu vnútri výrobku. V takomto prípade nechajte výrobok, aby sa istý čas aklimatizoval pred jeho použitím, aby nedošlo k skratom!
Výrobok nepoužívajte blízko zdrojov tepla, ako sú napríklad radiáta alebo iné zariadenia, ktoré vyžarujú teplo!
Nehádžte výrobok do ohňa a nevystavujte ho pôsobeniu vysokých teplôt.
Nikdy neotvárajte výrobok!! Neobsahuje žiadne vnútorné časti, ktor by vyžadovali údržbu.
Tento výrobok spíňa požiadavky na ochranu triedy IPX4 proti špliechajúcej vode, ale nesmie sa ponorit do vody ani do iných kvapalín. Neumiestňujte výrobok blízko nádob s vodou alebo inými kvapalinami.
⚠️ VÝSTRAHA! Zabezpečte, aby:
■ sa výrobok nepoužíval v bezprostrednej blízkosti magnetických polí (napr. reproduktory).
■ sa žiadne zdroje ohňa (napr. horiace sviece) neumiestňovali na výrobok alebo blízko výrobku.
■ sa žiadne predmety nevkladali dovnútra výrobku.
■ sa výrobok nikdy nevystavoval pôsobeniu nadmerných otrasov a vibrácií.
Výrobok položte na stabilný, plochý povrch a neumiestňujte žiadne t'ážké predmety na hornú časť komponentov.
Aby nedošlo k poškodeniu kábla, nestláčajte, neohýbajte ho ani ho neodierajte na ostrých okrajoch. Kábel tiež uchovávajte mimo horúcich povrchov a otvorených plameňov.
Káble umiestňujte tak, aby nebolo možné žiadne neúmyselné potiahnutie či zakopnutie.
Počas čistenia alebo používania neponárajte elektrické časti výrobku do vody ani do iných kvapalín.
Všetky káble sa musia odstránit' z výrobku a batérie sa musia vybrať z vysielačiek. Pred d'alším použitím musí zariadenie skontrolovať kvalifikovaná osoba.
Počas nabíjania nesmie byť výrobok zakrytý.
■ Spoločnosť OWIM GmbH & Co KG nenesie žiadnu zodpovednosť za rušenie rozhlasových alebo televíznych prijímačov v dôsledku neoprávnenej úpravy výrobku.
Používatel' výrobku je plne zodpovedný za odstránenie rušenia spôsobeného takouto neoprávnenou úpravou výrobku, ako aj výmenu takýchto výrobkov.
Výrobok sa musí opravit, ak došlo k jeho poškodeniu akýmkol'vek spôsobom, napríklad, ak sa poškodil kryt, ak do výrobku prenikli kvapaliny či predmety, alebo bol výrobok vystavený pôsobeniu dažd'a alebo vlhkosti.
Oprava sa vyžaduje aj v prípade, že výrobok nefunguje správne alebo došlo k jeho pádu. Ak sa vytvára dym, alebo sa vyskytujú nejaké nezvyčajné zvuky či zápachy, výrobok ihned' vypnite a vyberte batérie. V takýchto prípadoch by sa výrobok nemal používať až dovtedy, kým ho neskontroluje autorizovaný servisný personál. Výrobok odovzdajte na opravu len kvalifikovanému personálu. Nikdy neotvárajte kryt výrobku.
Dodržiavajte predpisy a zákony v krajine použitia. V niektorých krajinách je zakázané používať súkromnú mobilnú vysielačku počas riadenia vozidla, a preto v takomto prípade pred jej použitím zastavte vozidlo na bezpečnom mieste vedl’a vozovky.
Vysielačka sa nesmie nikdy používať s poškodenou anténou. Dokonca aj pri poškodení izolácie antény sa musí vysielačka prestať používať.
Toto zariadenie spĺňa požiadavky smerníc týkajúcich sa pôsobenia vysokofrekvenčného žiarenia pri použití oproti tvári vo vzdialenosti minimálne 25 mm alebo pri umiestnení minimálne 0 mm od tela. Ked' sa na prevádzku s nosením na tele používa prenosné puzdro, spona
na opasok alebo iný typ držiaka zariadenia, nesmie obsahovať kov a mal by zaist’ovať minimálnu vyššie uvedenú vzdialenost’ od tela.
Vždy udržiavajte čo najväčšiu vzdialenosť od antény. Počas používania je zakázané sa dotýkat' antény.
Nepozerajte sa priamo do lúča LED svetla. Svietidlo nie je určené na použitie v domácnosti.
■ Použite sponu na opasok, ak chcete ručný vysielač-prijímač nosit' so sebou.
Nabíjací podnos nespíňa žiadnu triedu ochrany proti kvapkajúcej či špliechajúcej vode. Nesmie sa priblížit' ku kvapkajúcej a špliechajúcej vode.
Nabíjací konektorový stojan má spotrebu prúdu 550 mA. Port USB stolového alebo prenosného počítača sa nesmie použit.
Dodržiavajte predpisy a zákony v krajine použitia:
Vypnite napájanie vysielačiek PMR na palube lietadla a ked' vás o t požiada letecký palubný personál. Pri používaní tohto výrobku musíte dodržiavať pokyny leteckého palubného personálu.
Vypnite napájanie výrobku vždy, ked' sa stretnete so symbolmi, ktoré uvádzajú, že tak musíte urobit'. Nemocnice a zdravotnícke zariadenia môžu používať prístroje, ktoré sú citlivé na RF polia.
V niektorých krajinách je zakázané používať súkromnú mobilnú vysielačku počas riadenia vozidla, a preto v takomto prípade pred jej použitím zastavte vozidlo na bezpečnom mieste vedl’a vozovky.
Počas vysielania sa nedotýkajte antény, kedže by to mohlo viest' k skráteniu dosahu.
●Popis jednotlivých častí
Pozrite si rozkladacie strany.
Ručný vysielač-prijímač
1 Displej
2 Anténa
3 2,5 mm konektor pre slúchadlá s mikrofónom (s gumeným krytom)
4 LED svietidlo
5 Tlačidlo hore
6 Tlačidlo ponuky
7 NON Tlačidlo sledovania/vyhl'adávania kanálov
8 Tlačidlo dole
9 Nabíjacia zásuvka USB (s gumeným krytom)
10 Mikrofón
11 Reproduktor
12 Tlačidlo zapnutia/vypnutia svietidla
13 Tlačidlo volania/hlavný vypínač
14 Tlačidlo simplexnej prevádzky
15 Spona na opasok
16 Zámok krytu priestoru pre batérie
17 Nabíjacie kontakty
Prvky zobrazovacieho panela
20 Ikona dvoch kanálov
21 Ikona vyhl'adávania
22 Ikona VOX
23 Indikátor úrovne nabitia batérií
24 Ikona príjmu (RX)
25 Ikona vysielania (TX)
26 Indikátor podružného kanála (CTCSS/DCS)
27 Ikona uzamknutia tlačidiel
28 Hlasitosť reproduktora
29 Vysielací kanál
Ostatné položky
Najvyššia hlásená špecifická miera absorpcie SAR Hlasom ovládaný spínač VOX (100 % prevádzkový cyklus)
Pred tvárou: 0,290 W/kg Nosenie na tele: 0,733 W/kg
Simplexná prevádzka (50 % prevádzkový cyklus)
Pred tvárou: 0,145 W/kg Nosenie na tele: 0,366 W/kg
Výstupný výkon: <27 dBm
Dosah: Maximálne 10 km (otvorené priestranstvo)*
Vysielací výkon: ≤500 mW ERP
Typ modulácie: FM-F3E
Oddelenie kanálov: 12,5 kHz
Bežné/nabíjatel'né 3x batérie vel'kosti AA alebo 3x nabíjatel'né batérie: NiMH batérie vel'kosti AA
Napätie/prúd vstupu 5 V ---, 550 mA Micro USB:
Konektor pre slúchadlá s 2,5 mm konektor mikrofónom:
Rozsah prevádzkovej 0 - 40 °C teploty:
Rozsah teploty 0 - 45 °C skladovania:
Vlhkosť (bez kondenzácie): 10 až 70 % relatívna vlhkosť
Rozmery (d x š x v): 175 x 54 x 33 mm
Hmotnosť (bez batérií/ 122,6 g nabíjatel'ných batérií):
Norma IP: IPX4
| Rozsah prevádzkovej teploty: | 0 - 40 °C |
| Rozsah teploty | 0 - 45 °C |
| skladovania: |
| Vlhkost' skladovania (bez kondenzácie): | 10 až 70 % relatívna vlhkost' |
| Rozmery (d x š x v): 50 x 140 x 82 mm |
Hmotnost': 91,3g
* i POZNÁMKA: Komunikačný dosah sa vypočítal na základe optimálnych podmienok bez prekázok. Skutočný dosah sa bude menit' v závislosti od terénu a podmienok. Technické parametre a konštrukčné riešenie sa môžu zmenit' bez upozornenia.
●Pred použitím
i POZNÁMKA:
Pred použitím overte, či je obsah balenia kompletný a nepoškodený!
Všetky časti sa musia vybalit' a baliaci materiál sa musí úplne odstránit'.
Odstráňte ochrannú fóliu z displejov oboch vysielačov-prijímačov.
●Používanie
●Nastavenie výrobku
Inštalácia/odstránenie spony na opasok (pozrite si obr. C)
Inštalácia spony na opasok
Vložte sponu na opasok 15 do otvoru nachádzajúceho sa na zadnej časti ručného vysielača-prijímača. Spona na opasok 15 musí počutel'ne zacvaknúť na miesto.
Odstránenie spony na opasok
Ak chcete odstránit' sponu na opasok 15 z ručného vysielača-prijímača, uvol'nite zámok spony na opasok. Po odomknutí vysuňte sponu na opasok z otvoru.
Vkladanie/výmena batérií (pozrite si obr. A)
Krok 1: Odstráňte sponu na opasok 15.
Krok 2: Odomknite zámok krytu priestoru pre batérie 16 a odstráňte kryt priestoru pre batérie.
Krok 5: Založte späť sponu na opasok 15.
Nabíjanie nabíjatel'ných batérií (pozrite si obr. B)
V tomto výrobku je možné používať bud’ alkalické alebo Ni-MH nabíjateľné batérie. Ak sa rozhodnete v súprave ručných rádiových vysielačov-prijímačov používať nabíjateľné batérie, postupujte podľa podrobných informácií uvedených v tejto časti.
Nastavenie nabíjacieho konektorového stojana:
Krok 3: Pripojte kábel USB k napájaciemu zdroju USB (nie je súčasťou dodávky). Potom pripojte napájací zdroj USB k l'ahko prístupnej elektrickej zásuvke.
Krok 4: Ručné vysielače-prijímače umiestnite na nabíjací konektorový stojan.
Stav nabitia si môžete pozrief na indikátore úrovne nabitia batérii 23 s ciel'om skontrolovať stav nabitia batérií. Celková doba nabíjania je približne 16 hodín.
Ručné vysielače-prijímače môžete nabíjať aj priamo bez použitia nabíjacieho konektorového stojana. Otvorte gumený kryt nabíjacej zásuvky USB 9 pred pripojením zástrčky Micro-USB k nabíjacej zásuvke USB 9 . Pripojte konektor USB typu A k napájaciemu zdroju USB a
potom pripojte napájací zdroj USB k blízkej elektrickej zásuvke.
Indikátor úrovne nabitia batérii 23 v pravom hornom rohu displeja sa počas nabíjania posúva

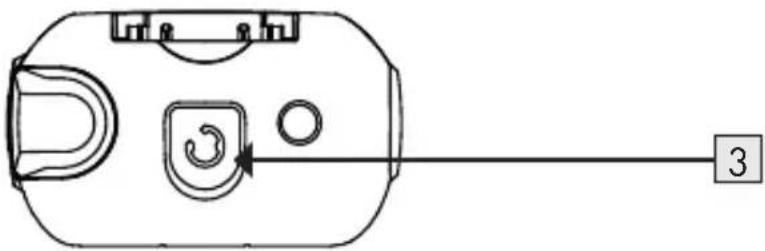

Pripojenie slúchadiel s mikrofónom
V hornej časti ručného vysielača-prijímača sa nachádza 2,5 mm konektor pre slúchadlá s mikrofónom 3.
Otvorte gumená kryt a potom pripojte slúchadlá s mikrofónom (nie sú súčasťou dodávky) k tejto zásuvke.
Začiname
POZNÁMKA: Ručné vysielače-prijímače fungujú ako pár a musia navzájom komunikovať pomocou rovnakého komunikačného kanála a rovnakého systému potláčania nežiaducich zvukov CTCSS (Continuous Tone-Coded Squelch System) alebo DCS (Digital Code Squelch). Taktiež, aby mohli fungovať, musia sa nachádzať v rámci 10 km dosahu na otvorenom priestranstve, kedže budovy, lesy a oblasti s vyvýšeným terénom môžu tento dosah skracovať. Na vol’nom kanáli môžu ostatní, ktorí majú súkromnú mobilnú vysielačku alebo prijímač, sledovať váš rozhovor.
Zapnutie ručného vysielača-prijímača
Ak chcete zapnúť ručný vysielač-prijímač, minimálne na 3 sekundy podržte stlačené tlačidlo ^13 . Potom sa ozve akustický signál a na displeji sa zobrazí aktuálne nastavený kanál ^1 . V tomto momente bude ručný vysielač-prijímač v režime prijímača.
Vypnutie ručného vysielača-prijímača
Ak chcete vypnúť ručný vysielač-prijímač, minimálne na 3 sekundy podržte stlačené tlačidlo 13. Potom sa ozve akustický signál a displej 1 sa vypne.
Nastavenie hlasitosti
Stlačením tlačidla Hore 5 zvýšte hlasitost' zvuku. Rozsah hlasitosti reproduktora sa bude zobrazovat' od 0 do 7L, (najvyššia úroveň hlasitosti je 7L a najnižšia je 0L).
Nastavená hlasitosť sa zobrazí blikaním na displeji približne 8 sekúnd a potom sa automaticky uloží. Ak nastavíte hlasitosť na „0“, vedl’a symbolu reproduktora sa zobrazí aj „x“.
Zapnutie/vypnutie LED svietidla
LED svietidlo môžete kedykol'vek zapnút' stlačením tlačidla zapnutia/vypnutia svietidla 12.
i POZNÁMKA: Všetky nastavenia sa približne po 8 sekundách automaticky uložia a ručný vysielač-prijímač sa potom vráti do pohotovostného režimu.
Nastavenie iného kanála (celkovo je 16 rádiových kanálov súkromnej mobilnej vysielačky)
Oba rádiové ručné vysielače-prijímače súkromných mobilných vysielačiek sa na komunikáciu musia nastavit na rovnaký kanál.
Krok 1: Raz stlačte tlačidlo ponuky 6 a indikátor vysielacieho kanála 29 začne blikat.
Krok 2: Stlačením tlačidla Hore 5 alebo tlačidla Dole 8 zvol'te požadovaný kanál pre oba ručné vysielače-prijímače.
Krok 3: Vykonajte potvrdenie stlačením tlačidla simplexnej prevádzky 14.
i POZNÁMKA: Pri použití ručných vysielačov-prijímačov sa môžu všetky zariadenia nastavené na rovnaký kanál zúčastňovať rozhovoru.
Vysielanie
i POZNÁMKA: Zobrazia sa všetky rádiové ručné vysielače-prijímače súkromných mobilných vysielačiek v rámci dosahu a nastavené na rovnaký kanál, ako aj symbol príjmu a hlásenie.
Krok 1: Podržte stlačené tlačidlo simplexnej prevádzky 14. Na displeji sa zobrazí vyššie uvedená ikona vysielania 1.
Krok 2: Podržte ručný vysielač-prijímač vo vzdialenosti približne 3 až 5 cm od úst a hovorte do mikrofónu 10.
Krok 3: Po dokončení svojej správy uvolnite tlačidlo simplexnej prevádzky 14.
Nabíjatel'né batérie sú úplne nabité.
Nabíjatel'né batérie sú nabité na 2/3.
Nabíjatel'né batérie sú nabité na 1/3.
Ked' úroveň nabitia batérií klesne na 1/3 nabitia, každých 10 minút sa ozve dvojitý zvukový signál, čo znamená, že nastal čas na nabitie nabíjateľných batérií. Po každom vysielaní sa vyšle aj signálny tón.
●Rozšírené nastavenia
Systém CTCSS (Continuous Tone-Coded Squelch System)/Systému potláčania nežiaducich zvukov DCS (Digital Code Squelch)
Aby ste sa vyhli príjmu iných signálov z blízkeho okolia, môžete použit' technológiu CTCSS alebo DCS podl'a informácií podrobne uvedených v tejto časti.
Trojciferný kód CTCSS alebo DCS je v podstate frekvencia tónu, ktorú budú ručné vysielače-prijímače používať na prenos signálu. Dva ručný vysielače-prijímače, ktoré sa nastavili na rovnaký kanál, a rovnaký kód CTCSS alebo DCS, sa môžu navzájom počúvať. Na rovnakom kanáli nebude počutel'ný žiadny iný vysielač-prijímač, pokiaľ nepoužíva rovnaký kód CTCSS alebo DCS.
Tento výrobok podporuje celkovo 38 analógových kódov CTCSS (1 až 38) a 83 digitálnych kódov DCS (39 až 121). Akýkol'vek prijímač naladený na rovnaký kanál a používajúci rovnaký kód CTCSS alebo DCS môže počúvať vašu správu.
Nastavenie kódu CTCSS/DCS podružného kanála
Nastavenie podružného kanála vám umožní, aby ste neboli rušení inými ručnými vysielačmi-prijímačmi, ktoré vysielajú na rovnakom kanáli ani inými zdrojmi, ktoré používajú rovnakú frekvenciu.
Krok 2: Pomocou tlačidla Hore 5 alebo tlačidla Dole 8 nastavte požadovaný podružný kanál (1 - 121) alebo deaktivujte túto funkciu vol'bou „0".
Krok 3: Stlačením tlačidla simplexnej prevádzky 14 potvrd'te preferovaný kanál.
POZNÁMKA: Ručné vysielače-prijímače s podružným kanálom „0“ dokážu prijímať všetky signály na danom kanáli, aj vtedy, ked’ ste na svojom ručnom vysielači-prijímači nastavili podružný kanál.
Sledovanie kanála
Túto funkciu môžete použit' na deaktiváciu redukcie šumu, čo vám umožní počúvať aj slabé vysielače na aktuálnom kanáli.
Krok 1: Na 3 sekundy podržte stlačené tlačidlo sledovania/vyhl'adávania kanálov ^7 na deaktiváciu redukcie šumu a sledovanie kanála.
Funkcia odosielania ovládaná hlasom (VOX)
Ručný vysielač-prijímač začne vysielat, ked' rozpozná váš hlas podobne ako pri použití funkcie ovládania vášho mobilného telefónu bez rúk. Umožní vám to odoslanie správy bez stlačenia tlačidla simplexnej prevádzky 14. Použitie tejto funkcie sa neodporúča, ked' sa nachádzate v hlučnom alebo veternom prostredí.
Krok 1: 4-krát stlačte tlačidlo ponuky 6. Ikona VOX 22 bude svietit na displeji a aktuálne nastavenie VOX bude na displeji blikat 1.
Krok 2: Stlačením tlačidla Hore 5 nastavte citlivost funkcie VOX. Čím je nastavená hodnota vyššia, tým bude funkcia VOX citlivejšia. Môžete nastaviť hodnotu v rozsahu od „1“ do „3“.
Krok 3: Ak chcete funkciu VOX deaktivovat', nastavte hodnotu na „0".
Krok 4: Nastavenie potvrďte stlačením tlačidla simplexnej prevádzky 14.
i POZNÁMKA: Táto funkcia sa odporúča používať so slúchadlami s mikrofónom. Nezabudnite, že po tom, ako začnete hovorit, to môže trvať viac ako sekundu, kým ručný vysielač-prijímač začne vysielat'.
Vyhl'adávanie kanálov
Túto funkciu použite na vyhl'adávanie všetkých aktívnych kanálov (1 - 16) v slučke.
Krok 1: Krátkym stlačením tlačidla 7 spustite vyhl'adávanie
Krok 2: Krátkym stlačením tlačidla Hore 5 alebo tlačidla Dole 8 môžete pokračovat' vo vyhl'adávaní, ak na určitom kanáli prijímate len šum.
Krok 3: Ak sa počas vyhl'adávania uchováva príjem rovnakého kanála, tento kanál môžete odstránit' z vyhl'adávania podržaním stlačeného tlačidla Hore 5 alebo Dole 8 na 2 sekundy. Potom sa vyhl'adávanie obnoví, ale zvolený kanál sa preskočí.
i POZNÁMKA: Nie je možné odstránit kanál, na ktorý bola prenosná vysielačka nastavená pri spustení vyhl'adávania. Pri d'alšom spustení vyhl'adávania kanálov sa budú znova vyhl'adávať všetky kanály.
Krok 4: Opätovným stlačením tlačidla sledovania/vyhl'adávania kanálov 7 ukončíte vyhl'adávanie.
Vyhl'adávanie dvoch kanálov
Vyhl'adávanie 2 kanálov použite na následné sledovanie kanála, na ktorý je ručný vysielač-prijímač aktuálne nastavený, a 2. kanála.
Krok 3: Vykonajte potvrdenie stlačením tlačidla simplexnej prevádzky 14.
Krok 4: Zopakujte tieto pokyny a zvol'te možnosť „OF“ v kroku 2 na deaktiváciu tejto funkcie.
Dva sledované kanály sa striedavo zobrazujú na displeji. Ak sa zobrazuje sledovaný kanál, na displeji sa objaví aj „2CH“.
Tón volania je zvukový signál, ktorý upozorňuje ostatné stanice, že chcete vyslať správu. Tento výrobok má 20 rôznych tónov volania.
Vol'ba tónu volania:
Krok 1: 3-krát stlačte tlačidlo ponuky 6. Na displeji sa objaví indikátor „CA“ 1 a číslo aktuálneho tónu volania bude blikat' a ozve sa tón volania.
Krok 2: Stlačením tlačidla Hore 5 alebo tlačidla Dole 8 nastavte iný tón volania.
Krok 3: Zvolené tóny upozornenia na volanie potvrďte stlačením tlačidla simplexnej prevádzky 14. Túto funkciu môžete použit’ stlačením tlačidla volania Call 13. Potom sa vyšle tón volania.
i POZNÁMKA: „0“ = Tón je vypnutý
Zapnutie/vypnutie zvukovej signalizácie porozumenia správy
Ak sa táto funkcia aktivuje, na konci príjmu sa ozve tón signálu, ked' prestanete vysielat'. Teraz prijímajúca osoba vie, kedy môže začat' rozprávat'.
Krok 1: Uistite sa, že je ručný vysielač-prijímač vypnutý.
Krok 2: Podržte stlačené tlačidlo Hore 5 a na 3 sekundy stlačte tlačidlo 13, aby sa ručný vysielač-prijímač zapol.
Krok 3: Ak sa zvukový signál porozumenia správy aktivoval, teraz sa deaktivuje a naopak.
Zapnutie/vypnutie zvuku tlačidiel
Tóny tlačidiel sú tóny, ktoré sa ozvú pri stlačení tlačidla. Tieto tóny môžete zapnút alebo vypnút nasledovne:
Krok 1: Uistite sa, že je ručný vysielač-prijímač vypnutý.
Krok 2: Podržte stlačené tlačidlo Dole 8 a na 3 sekundy stlačte tlačidlo 13, aby sa ručný vysielač-prijímač zapol.
Krok 3: Ak boli tóny tlačidiel aktivované, teraz sa deaktivujú a naopak. Tóny tlačidiel sa deaktivujú aj vtedy, ak používatel' nastaví hlasitost' na „0".
UZAMKNUTIE tlačidiel KLÁVESNICE:
Ked' sa aktivuje uzamknutie tlačidiel, tlačidlo Hore 5 , tlačidlo Dole 8 , tlačidlo ponuky 6 a tlačidlo 7 sa uzamknú.
Krok 1: Podržte stlačené tlačidlo ponuky 6 dovtedy, kým sa približne po 3 sekundách neobjaví ikona uzamknutia tlačidiel 27 na displeji 1.
Krok 2: Opätovným podržaním stlačeného tlačidla ponuky 6 na 2 sekundy tieto tlačidlá odomknete.
„Funkcia volania“ a funkcia „odosielania“ sa môžu aj nad'alej normálne používať.
Po každom stlačení funkčného tlačidla (okrem tlačidla simplexnej prevádzky 14, tlačidla 13 alebo tlačidlo 12) sa rozsvieti osvetlenie pozadia displeja. Toto osvetlenie sa automaticky vypne po 5 sekundách po stlačení posledného tlačidla.
●Skladovanie, ked' sa výrobok nepoužíva
Batérie/nabíjatel'né batérie sa musia pred skladovaním vybrat'.
Výrobok skladujte na suchom mieste vo vnútornom prostredí chránenom pred priamym slnečným svetlom, najlepšie v jeho pôvodnom obale.
Čistenie
Pred čistením vypnite výrobok!
Nemali by sa používať žiadne kyslé, brúsne ani rozpúšťacie čistiace prostriedky, pretože v opačnom prípade by mohlo dôjst’ k poškodeniu výrobku.
Vonkajšie časti výrobku čistite len pomocou mäkkej, suchej handričky!
- Pri značnom znečistení sa môže použit' mierny čistiaci prostriedok.
●Riešenie problémov
Problém Riešenie
Možnosť 3: Nabite nabíjatel'né batérie výrobku vnútri priestoru pre batérie.
Možnosť 4: Minimálne na 3 sekundy podržte stlačený hlavný vypínač 13.
Zariadenie sa nenabija
Možnosť 1: Nainštalujte nové batérie/nabijatel'né batérie.
Možnosť 2: Skontrolujte, či boli batérie/nabíjatel'né batérie vložené do priestoru pre batérie so správnou orientáciou polarity.
Možnosť 3: Skontrolujte, či je napájací adaptér (nie je súčasťou dodávky) správne pripojený k elektrickej zásuvke.
Možnosť 4: Skontrolujte, či sú oba konce kábla USB pripojené k nabíjaciemu konektorovému stojanu a tiež napájací adaptér (nie je súčasťou dodávky) správne.
Slabý príjem alebo rušenie
Možnosť 1: Slabý signál, odíd'te mimo týchto elektromagnetických zdrojov.
Možnosť 2: Došlo k vybitiu batérií, vymeňte ich za nové batérie, alebo znova úplne nabite svoj výrobok.
Možnosť 3: Skúste prepnúť na iný kanál, aby ste zistili, či sa kvalita nezlepší.
Možnosť 4: Vzdialenosť medzi vysielačom a prijímačom je príliš vel’ká. Posuňte vysielač a prijímač bližšie a skúste znova.
Možnosť 5: Nie je možná žiadna komunikácia, skontrolujte nastavenie kanálov.
Možnosť 6: Žiadne prehrávanie, skontrolujte nastavenie hlasitosti.
Likvidácia
Obal:
Obal pozostáva z ekologických materiálov, ktoré môžete odovzdat' na miestnych recyklačných zberných miestach.
Všímajte si prosím označenie obalových materiálov pre triedenie odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty / 20–22: Papier a kartón / 80–98: Spojené látky.
Výrobok:
Informácie o možnostiach likvidácie opotrebovaného výrobku získate na Vašej správe obce alebo mesta.
Bočne umiestnený symbol prečiarknutého kontajnera s kolieskami znamená, že tento prístroj podlieha smernici 2012/19/EÚ. Táto smernica hovorí, že prístroj na konci jeho životnosti nesmiete odhodit' do normálneho domového odpadu, ale ho musíte odovzdat' na špeciálne zriadených zberných miestach, zariadeniach pre recykláciu cenných surovín alebo pre recykláciu odpadu.
Táto likvidácia je pre Vás bezplatná.
Chráňte životné prostredie a likvidujte odpad správnym spôsobom.
Produkt je recyklovatel'ný, podlieha rozšírenej zodpovednosti výrobcu a je osobitne zbieraný za účelom likvidácie.
Batérie:
Berte ohľad na životné prostredie a Vaše vlastné zdravie. Opotrebované batérie vždy odovzdajte do špeciálnych zberných nádob. Nájdete ich v mnohých verejných budovách alebo v predajni s batériami.
Batérie sa nesmú likvidovať spolu s domovým odpadom. Môžu obsahovať jedovaté t'ažké kovy a je potrebné zaobchádzať s nimi ako s nebezpečným odpadom. Chemické značky t'ažkých kovov sú nasledovné: Cd = kadmium, Hg = ortuť, Pb = olovo. Opotrebované batérie preto odovzdajte na komunálnom zbernom mieste.
●Zjednodušené EÚ vyhlásenie o zhode
Týmto OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, NEMECKO prehlasuje, že výrobok VYSIELAČKY, HG06837, je v súlade so smernicou 2014/53/EÚ a 2011/65/EÚ.
Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: www.owim.com
CE
●Záruka a servis
Záruka
Tento výrobok bol dôkladne vyrobený podľa prísnych akostných smerníc a pred dodaním svedomito testovaný. V prípade nedostatkov tohto výrobku Vám prináležia zákonné práva voči predajcovi produktu. Tieto zákonné práva nie sú našou nižšie uvedenou zárukou obmedzené.
Na tento produkt poskytujeme 3-ročnú záruku od dátumu nákupu. Záručná doba začína plynút dátumom kúpy. Starostlivo si prosím uschovajte originálny pokladničný lístok. Tento doklad je potrebný ako dôkaz o kúpe.
Ak sa v rámci 3 rokov od dátumu nákupu tohto výrobku vyskytne chyba materiálu alebo výrobná chyba, výrobok Vám bezplatne opravíme alebo vymeníme – podľa nášho výberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne používaný alebo neodborne udržiavaný.
Poskytnutie záruky sa vzt'ahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzt'ahuje na časti produktu, ktoré sú vystavené normálnemu opotrebovaniu, a preto ich je možné považovať za opotrebovatel'né diely (napr. batérie) alebo na poškodenia na rozbitných dieloch, napr. na spínači, akumulátorových batériach alebo častiach, ktoré sú zhotovené zo skla.
- Postup v prípade poškodenia v záruke
Pre zaručenie rýchleho spracovania Vašej požiadavky dodržte prosím nasledujúce pokyny:
Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (IAN 394862_2107) ako dôkaz o kúpe.
Číslo výrobku nájdete na typovom štítku, gravúre, na prednej strane Vášho návodu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane.
Ak sa vyskytnú funkčné poruchy alebo iné nedostatky, najskôr telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.
Produkt označený ako defektný potom môžete s priloženým dokladom o kúpe (pokladničný lístok) a uvedením, v čom spočíva nedostatok a kedy sa vyskytol, bezplatne odoslať na Vám oznámenú adresu servisného pracoviska.
Servis
SK ServisSlovensko
Tel.: 0800 008158
E-pošta: owim@lidl.sk
