SPMR1 B1 - Vysílačky SILVERCREST - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma SPMR1 B1 SILVERCREST ve formátu PDF.
| Typ produktu | Sada vysílaček PMR |
| Značka | SilverCrest |
| Model | SPMR1 B1 |
| Počet kanálů | 16 |
| Podkódy | CTCSS: 38, DCS: 83 |
| Frekvenční pásmo | 446,00625 – 446,19375 MHz (PMR 446) |
| Vysílací výkon | ≤ 500 mW ERP |
| Maximální dosah | Až 10 km na volném prostranství |
| Typ modulace | FM-F3E |
| Napájení | 3 AA baterie nebo 3 nabíjecí Ni-MH AA baterie (součástí balení: 6 Ni-MH AA baterií) |
| Nabíjecí napětí (USB) | 5 V ⎓, 550 mA |
| Rozměry (vysílačka) | 175 × 54 × 33 mm |
| Hmotnost (vysílačka bez baterií) | 122,6 g |
| Rozměry (nabíjecí stanice) | 50 × 140 × 82 mm |
| Hmotnost (nabíjecí stanice) | 91,3 g |
| Stupeň krytí | IPX4 (chráněno proti stříkající vodě) |
| Provozní teplota | 0 °C až 40 °C |
| Hlavní funkce | VOX, skenování kanálů, duální kanál, uzamčení klávesnice, 20 vyzváněcích tónů, Roger pípnutí, LED svítilna, podsvícený displej |
| Obsah balení | 2 vysílačky, nabíjecí stanice, USB kabel (Typ-A na Micro-USB), 6 Ni-MH AA baterií, 2 clipy na opasek, uživatelský manuál |
| Čištění | Měkký suchý hadřík, bez rozpouštědel |
| Záruka | 3 roky |
| Poprodejní servis | Francie: 0800904879, Belgie: 080071011, Lucembursko: 80023970, e-mail: owim@lidl.fr / owim@lidl.be |
Často kladené otázky - SPMR1 B1 SILVERCREST
Dotazy uživatelů ohledně SPMR1 B1 SILVERCREST
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysílačky ve formátu PDF zdarma! Najděte svůj návod SPMR1 B1 - SILVERCREST a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SPMR1 B1 značky SILVERCREST.
NÁVOD K OBSLUZE SPMR1 B1 SILVERCREST
Pokyny pro obsluhu a bezpečnostní pokyny
SK
VYSIELAČKY
Pokyny pre obsluhu a bezpečnostné pokyny
ES
SET DE
INTERCOMUNICADORES PMR
Návod k použití a bezpečnostní pokyny Strana 126
SK
Pokyny pre obsluhu a bezpečnostné pokyny Strana 148
ES
USB napájecí zdroj není součástí dodávky.
Použitá varování a symboly ...... Strana 127
Úvod ...... Strana 128
Zamýšlené použití ...... Strana 128
Oznámení o ochranných známkách...... Strana 128
Obsah dodávky...... Strana 128
Bezpečnostní pokyny ...... Strana 129
Popis součástí ...... Strana 133
Technické údaje ...... Strana 134
Před použitím...... Strana 136
Používání ...... Strana 136
Připrava produktu.... Strana 136
Začínáme.... Strana 137
Pokročilá nastavení.... Strana 139
Skladování mimo používání...... Strana 143
Čištění...... Strana 143
Odstraňování potíží ...... Strana 144
Odstranění do odpadu ...... Strana 145
Zjednodušené EU prohlášení o shodě ...... Strana 146
Záruka a servis ...... Strana 146
Záruka.... Strana 146
Postup v případě uplatňování záruky ...... Strana 146
Servis.... Strana 147

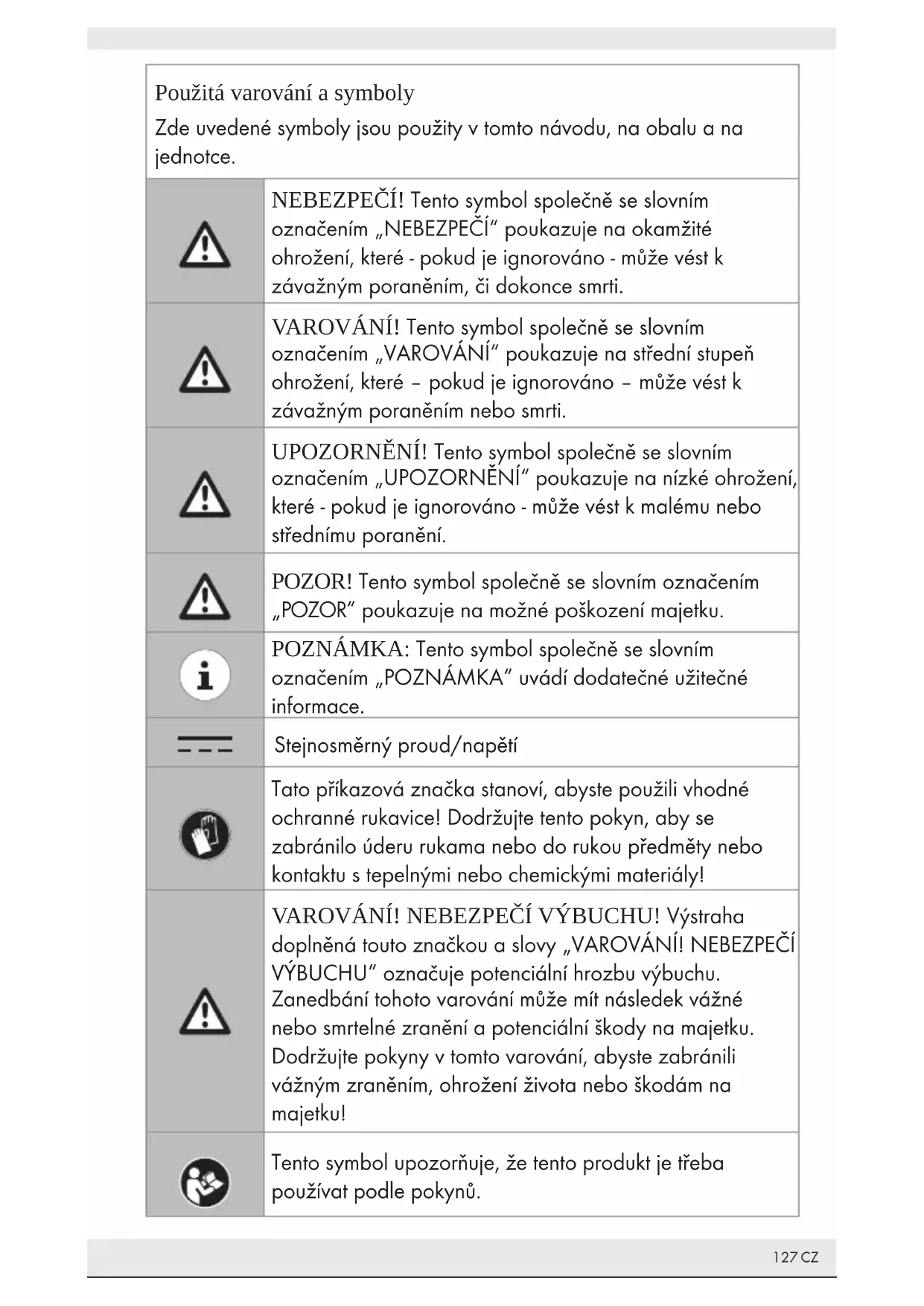

| Použitá varování a symbolZde uvedené symboly jsou použity v tomto návodu, na obalu a na jednotce. | |
 | NEBEZPEČÍ! Tento symbol společně se slovním označením „NEBEZPEČÍ“ poukazuje na okamžité ohrožení, které - pokud je ignorováno - může vést k závažným poraněním, či dokonce smrti. |
 | VAROVÁNÍ! Tento symbol společně se slovním označením „VAROVÁNÍ“ poukazuje na střední stupeň ohrožení, které - pokud je ignorováno - může vést k závažným poraněním nebo smrti. |
 | UPOZORNĚNÍ! Tento symbol společně se slovním označením „UPOZORNĚNÍ“ poukazuje na nízké ohrožení, které - pokud je ignorováno - může vést k malému nebo střednímu poranění. |
 | POZOR! Tento symbol společně se slovním označením „POZOR“ poukazuje na možné poškození majetku. |
 | POZNÁMKA: Tento symbol společně se slovním označením „POZNÁMKA“ uvádí dodatečné užitečné informace. |
 | Stejnosměrný proud/napětí |
 | Tato příkazová značka stanoví, abyste použili vhodné ochranné rukavice! Dodržujte tento pokyn, aby se zabránilo úderu rukama nebo do rukou předměty nebo kontaktu s tepelnými nebo chemickými materiály! |
 | VAROVÁNÍ! NEBEZPEČÍ VÝBUCHU! Výstraha doplněná touto značkou a slovy „VAROVÁNÍ! NEBEZPEČÍ VÝBUCHU“ označuje potenciální hrozbu výbuchu. Zanedbání tohoto varování může mít následek vážné nebo smrtelné zranění a potenciální škody na majetku. Dodržujte pokyny v tomto varování, abyste zabránili vážným zraněním, ohrožení života nebo škodám na majetku! |
 | Tento symbol upozorňuje, že tento produkt je třeba používat podle pokynů. |
SADA PMR VYSÍLAČEK
•Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
●Zamýšlené použití
Tato SADA PMR VYSÍLAČEK (dále pouze „produkt“) obsahuje zařízení z kategorie informační technologie. Tento produkt je určen pro bezdrátový přenos hlasových zpráv při aktivitách na malém prostoru, v rámci jedné budovy a na dohled. Tento produkt není určen pro firemní ani jiné komerční použití (například aplikace na zvýšení produktivity práce v kanceláři). Tento produkt používejte pouze pro soukromé účely. Jakýkoli jiný způsob použití je považován za nevhodný. Na veškeré reklamace způsobené nevhodným používáním nebo neoprávněnými úpravami produktu, se nebude vztahovat záruka. Takový způsob používání je na vaše vlastní riziko.
Oznámení o ochranných známkách
■ ^® je USB-gistrovaná ochranná známka organizace USB Implementers Forum, Inc.
Ochranná známka a obchodní název SilverCrest je majetkem příslušných vlastníků.
Všechny ostatní názvy produktů jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
Obsah dodávky
2 x prénosná vysílačka
1 x nabíjecí kolébka
1 x kabel USB (Type A na micro-USB) - pouze pro nabíjení
6 x Ni-MH nabíjecí baterie velikosti AA
2 x spona na opasek
1 x návod k použití
Bezpečnostnípokyny
Před použitím produktu se prosím seznamte se všemi bezpečnostními a provozními pokyny! Při předávání tohoto produktu další osobě rovněž předejte veškerou dokumentaci!
Před každým použitím je nutné produkt zkontrolovat. Závadné nebo poškozené zařízení nesmí být používáno.
⚠️ VAROVÁNÍ! OHROŽENÍ ŽIVOTA A RIZIKO ZRANĚNÍ U BATOLAT A MALÝCH DĚTÍ!
⚠ NEBEZPEČÍ! NEBEZPEČÍ UDUŠENÍ! Zásadně neponechávejte malé děti bez dozoru s obalovým materiálem. Obalový materiál představuje riziko udušení. Děti si často neuvědomují rizika. Obalový materiál není na hraní.
Tento produkt mohou používat děti od 8 let a také osoby s omezený fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatečnými zkušenostmi a/nebo znalostmi, pokud jsou pod dohledem nebo jsou instruovány v bezpečném používání produktu a chápou související rizika. Zabraňte dětem, aby si hrály s tímto produktem. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Tento produkt není na hraní.
⚠️ NEBEZPEČÍ! U některých součástí produktu hrozí nebezpečí spolknutí. Dojde-li ke spolknutí některé součásti, ihned vyhledejte lékařskou pomoc.
⚠️ VAROVÁNÍ! Rádiové rušení
Toto zařízení vypínejte v letadlech, v nemocnicích nebo v blízkosti zdravotnických elektronických systémů. Vysílané bezdrátové signály mohou negativně ovlivňovat fungování citlivé elektroniky.
■ Toto zařízení udržujte alespoň 20 cm od kardiostimulátorů nebo implantovaných kardioverter-defibrilátorů, protože elektromagnetické pole může narušovat fungování kardiostimulátorů.
Vysílané rádiové vlny mohou způsobit rušení naslouchadel.
Nepoužívejte tento výrobek a neumistujte jej do blízkosti hořlavých plynů nebo na místa, kde může hrozit výbuch (například obchod s nátěrovými hmotami), se zapnutými bezdrátovými komponentami, protože vyzařované rádiové vlny mohou způsobit výbuch a požár.
Dosah rádiových vln se liší podle podmínek prostředí. V případě bezdrátového vysílání dat nelze vyloučit, že data nezachytí neoprávněné třetí strany.
Tento výrobek nesmí být používán v oblasti, kde jsou prováděny odpaly, ani v blízkosti detonačních zařízení.
⚠ NEBEZPEČÍ! Uchovávejte baterie / nabíjecí baterie mimo dosah dětí. Dojde-li k náhodnému spolknutí, ihned vyhledejte lékařskou pomoc.
■ Spolknutí může vést k popáleninám, perforaci měkkých tkání a smrti. K vážným popáleninám může dojít do 2 hodin od spolknutí.
⚠️ VAROVÁNÍ! NEBEZPEČÍ VÝBUCHU!
Nikdy nenabíjejte baterie, které nejsou určeny k nabíjení. Baterie / nabíjecí baterie nezkratujte ani neotevírejte. Mohlo by dojít k přehřívání, požáru nebo výbuchu. V žádném případě nevhazujte baterie / nabíjecí baterie do vody ani do ohně. Nevystavujte baterie mechanickému tlaku.
■ Provoz na baterie / nabíjecí baterie je možný pouze ve výjimečných situacích. Ihned po použití je nutno baterie / nabíjecí baterie z vysílačky vyjmout.
Při použití nenabíjecích baterií nesmí být vysílačka umístěna do nabíjecí kolébky.
Vysílačka je rovněž vybavena nabíjecím portem USB. Při použití nenabíjecích baterií nesmí být v žádném případě připojeny k nabíječce USB přes nabíjecí port.
Nebezpečí vytečení baterií / nabíjecích baterií
Vyhněte se extrémním okolním podmínkám a teplotám, které by mohly negativně ovlivnit baterie / nabíjecí baterie, například radiátory nebo přímé sluneční záření.
Dojde-li k vytečení baterií / nabíjecích baterií, ihned je vyjměte z výrobku, aby se zabránilo poškození.
Zabraňte kontaktu uniklých chemikálií s pokožkou, očima a sliznicemi. V případě kontaktu s kyselinou baterie důkladně opláchněte poškozené místo velkým množstvím čisté vody a ihned vyhledejte lékařskou pomoc.
Vyteklé nebo poškozené baterie / nabíjecí baterie mohou při kontaktu způsobit popálení pokožky. Pokud k takovému případu dojde, vždy noste ochranné rukavice.
Baterie / nabíjecí baterie
Všechny baterie / nabíjecí baterie je vždy nutné vyměnit současně.
Vložte baterie / nabíjecí baterie podle značek polarity (+) a (-) na baterii / nabíjecí baterii a na výrobku.
- Před vložením očistěte kontakty na bateriích / nabíjecích bateriích a přihrádce na baterie!
Vybité baterie / nabíjecí baterie ihned vyjměte z výrobku.
Používejte pouze stanovený typ baterie / nabíjecí baterie!
V případě použití nesprávných baterií / nabíjecích baterií může dojí poškození nebo zničení ochranné zařízení výrobku.
Používání lithiových baterií / nabíjecích baterií je zakázáno.
Nebudete-li výrobek delší dobu používat, vyjměte baterie / nabíjecí baterie.
V případě nesprávného použití může dojít k výbuchu a ohrožení života.
Nevhazujte baterie / nabíjecí baterie do ohně, nevkládejte je do horké trouby, nemačkejte je ani je nerozřezávejte. Hrozí nebezpečí výbuchu.
■ Pokud je baterie ponechána v prostředí s velmi vysokou okolní teplotou, může dojít k výbuchu nebo úniku hořlavé kapaliny nebo plynu.
Baterie vystavená velmi nízkému atmosferickému tlaku, který může způsobit výbuch nebo únik hořlavé kapaliny nebo plynu.
⚠️ POZOR! NEBEZPEČÍ POŠKOZENÍ MAJETKU
Náhlé změny teploty mohou způsobit kondenzování vody uvnitř výrobku. V takovém případě nechte produkt před další používáním nějakou dobu aklimatizovat, aby se zabránilo zkratu!
Tento produkt nepoužívejte v blízkosti zdrojů teply, například radiátk nebo jiných zařízení vyzařujících teplo!
Tento produkt nevhazujte do ohně ani nevystavujte vysokým teplotá
■ Produkt v žádném případě neotevírejte!! Vnitřní součásti nevyžadují údržbu.
Tento výrobek splňuje specifikaci ochrany proti stříkající vodě IPX4, o nesmí být do vody ani jiných tekutin ponořen. Nepokládejte výrobek do blízkosti nádob s vodou nebo jinými tekutinami.
⚠️ VAROVÁNÍ! Vždy se ujistěte, že:
■ Produkt se nepoužívá v bezprostřední blízkosti magnetických polí (například reproduktorů).
- Na produkt ani do jeho blízkosti nejsou umístěny zdroje otevřeného ohně (například hořící svíčky).
■ Nezasunujte do produktu žádné předměty.
Produkt nesmí být vystaven nadměrným otrésům ani vibracím.
■ Umístěte výrobek na stabilní, rovný povrch a nepokládejte na jeho součásti žádné těžké předměty.
Aby se zabránilo poškození kabelu, zabraňte jeho mačkání, ohýbání nebo dření přes ostré hrany. Kabel rovněž uchovávejte v bezpečné vzdálenosti od horkých ploch a otevřeného ohně.
■ Umístěte kabely tak, aby se za ně netahalo a aby se o ně nezakopávalo.
Během čištění ani během provozu neponořujte elektrické součásti výrobku do vody ani jiné tekutiny.
Je nutno odpojit všechny kabely od výrobku a vyjmout baterie z vysílaček. Před dalším použitím musí zařízení zkontrolovat kvalifikovaná osoba.
Během nabíjení nesmí být výrobek zakrytý.
■ Společnost OWIM GmbH & Co KG nenese odpovědnost za rušení rádií nebo televizory způsobené neoprávněnými úpravami produktu.
Uživatel produktu je zcela odpovědný za odstranění rušení způsobené takovou neoprávněnou úpravou produktu a také za náhradu takových produktů.
■ Pokud dojde k poškození produktu, například při poškození pláště, pokud do přístroje vnikla kapalina nebo cizí předměty nebo pokud byl produkt vystaven dešti nebo vlhku, je nezbytná jeho oprava.
■ Pokud produkt nefunguje správně nebo pokud došlo k jeho pádu, je rovněž vyžadována oprava. Pokud z výrobku vychází kouř, neobvyklé zvuky nebo zápach, okamžitě výrobek vypněte a vyjměte baterie. V takových případech nelze produkt používat, dokud jej nezkontroluje autorizovaný servisní pracovník. Tento produkt smí opravovat pouze kvalifikovaný pracovník. Zásadně neotevírejte plást produktu.
Dodržujte předpisy a zákony v zemi použití. V některých zemích je zakázáno používat PMR přístroje během řízení vozidla. V takovém případě před použitím vysílaček zastavte vozidlo.
Vysílačka nesmí být používána s poškozenou anténou. Vysílačku je nutné přestat používat i v případě, že je jen poškozena izolace antény.
Zařízení splňuje předpisy pro vystavení rádiové frekvenci při použití u hlavy ve vzdálenosti minimálně 25 mm nebo při umístění alespoň 0 mm od těla. V případě nošení na těle za použití pouzdra, spony na opasek nebo jiného držáku nesmí tento držák obsahovat žádný kov a měl by poskytovat alespoň výše uvedenou separační vzdálenost od těla.
Vždy udržujte co největší odstup od antény. Během provozu se antény nedotýkejte.
Nedívejte se přímo do paprsku LED světla. Svítilna není určena pro použití v domácnosti.
■ Pokud chcete vysílačku prénášet, použijte sponu na opasek.
Nabíjecí kolébka nemá žádnou ochranu proti kapající nebo stříkající vodě. Je nutno ji chránit před kapající a stříkající vodou.
Nabíjecí kolébka má proudovou spotřebu 550 mA. Nepoužívejte USB port počítače nebo notebooku.
Dodržujte předpisy a zákony v zemi použití:
Vypněte PMR, když vás o to požádá palubní personál v letadle. Při používání výrobku je nutno dodržovat letové pokyny a pokyny palubního personálu.
Kdykoli se setkáte se signály, že je nutné výrobek vypnout, učiňte tal Nemocnice a zdravotnická zařízení mohou používat zařízení citlivá na RF pole.
V některých zemích je zakázáno používat PMR přístroje během řízeň vozidla. V takovém případě před použitím vysílaček zastavte vozidlo.
Během prénosu se nedotýkejte antény, protože to může mít za následek snížení dosahu.
●Popis součástí
Viz rozložitelné stránky.
Přenosná vysílačka
1 Displej
2 Anténa

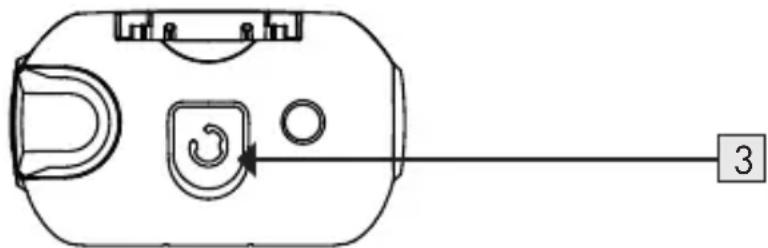

3 2,5mm konektor pro sluchátka (s gumovou krytkou)
4 LED svítilna
5 Tlačítko nahoru
6 Tlačitko Menu
7 MON Tlačitko sledování / prohledávání kanálů
8 Tlačítko dolů
9 USB konektor pro nabíjení (s gumovou krytkou)
10 Mikrofon
11 Reproduktor
12 Vypínač svítilny
13 Tlačítko volání / vypínač
14 Tlačítko PTT
15 Spona na opasek
16 Zámek krytu přihrádky na baterie
17 Nabíjecí kontakty
Nabíjecí kolébka
18 Konektor Micro-USB
19 Nabíjecí kontakty
Položky na displeji
20 Ikona duálního kanálu
21 Ikona prohledávání
22 Ikona VOX
23 Indikátor úrovně baterií
24 Ikona příjmu (RX)
25 Ikona vysílání (TX)
26 Indikace podkanálu (CTCSS/ DCS)
27 Ikona zámku tlačítek
28 Hlasitost reproduktoru
29 Vysílací kanál
Další položky
30 Kabel USB (Type A na micro-USB) - pouze pro nabíjení
31 Návod k použití
●Technické údaje
Přenosné vysílačky
Kanály: 16
Podkód: CTCSS 38 / DCS 83
Kmitočet: 446,00625 až 446,19375 MHz
Pásmo: 446 PMR
Nejvyšší hlášená SAR
VOX (100% pracovní cyklus)
U hlavy: 0,290 W/kg
Nošení na těle: 0,733 W/kg
Push-to-Talk
(50% provozní cyklus)
U hlavy: 0,145 W/kg
Nošení na těle: 0,366 W/kg
Výkon: <27 dBm
Rozsah: Až 10 km (otevřený prostor)*
Vysílací výkon: ≤ 500 mW ERP
Separace kanálů: 12,5 kHz
Konvenční/nabíjecí 3 baterie velikosti AA nebo 3 NiMH baterie: nabíjecí baterie velikosti AA
Vstupní napětí/proud 5 V ---, 550mA micro USB:
Konektor jack pro 2,5mm jack připojení sluchátek:
Rozsah provozní teploty: 0 - 40 °C
Rozsah skladovací teploty: 0 - 45 °C
Vlhkost (bez kondenzace): 10 až 70 % RH
Rozměry (D x Š x V): 175 x 54 x 33 mm
Hmotnost (bez baterií / 122,6 g nabíjecích baterií):
IP standard: IPX4
Nabíjecí kolébka
Vstupní napětí/proud 5 V ---, 550mA micro USB:
Rozsah provozní teploty: 0 - 40 °C
Rozsah skladovací teploty: 0 - 45 °C
Skladovací vlhkost (bez 10 až 70 % RH kondenzace):
Rozměry (D x Š x V): 50 x 140 x 82 mm
Hmotnost: 91,3g
* POZNÁMKA: Komunikační dosah je stanoven při optimálních podmínkách, bez jakýchkoli překážek. Skutečný dosah se může lišit v závislosti na terénu a podmínkách. Specifikace a provedení mohou být bez upozornění změněny.
●Před použitím
i POZNÁMKA:
Před použitím ověřte, zda je obsah krabice úplný a nepoškozený!
Veškeré součásti musí být vybaleny a obalový materiál musí být kompletně odstraněn.
Sejměte ochrannou fólii z displejů obou vysílaček.
Používání
●Příprava produktu
Nasazení/sejmutí spony na opasek (viz obr. C)
Nasazení spony na opasek
Vložte sponu na opasek 15 do otvoru na zadní straně vysílaček. Spona na opasek 15 musí slyšitelně zacvaknout na místo.
Sejmutí spony na opasek
Chcete-li sejmout sponu na opasek 15 z vysílaček, uvolněte zámek spony na opasek. Po odemknutím vysuňte sponu na opasek z otvoru.
Vložení/výměna baterií (viz obr. A)
Krok 1: Sejměte sponu na opasek 15.
Krok 2: Odemkněte zámek krytu prostoru pro baterie 16 a sejměte kryt prostoru pro baterie.
Krok 3: Vložte 3 baterie / nabíjecí baterie velikosti AA do přihrádky na baterie, přičemž zarovnejte kladný (+) a záporný (-) pól baterií s příslušnými kontakty v přihrádce na baterie.
Krok 4: Namontujte kryt přihrádky na baterie a zajistěte jej zámkem 16.
Krok 5: Vraťte sponu na opasek 15 zpět na místo.
Nabíjení nabíjecích baterií (viz obr. B)
V tomto výrobku lze používat alkalické nebo Ni-MH nabíjecí baterie. Pokud s vysílačkami chcete používat nabíjecí baterie, říd'te se pokyny uvedenými v této části.
Příprava nabíjecí kolébky:
Krok 1: Nabíjecí kolébku umístěte na rovný, stabilní povrch.
Krok 2: Připojte kabel USB ke konektoru Micro-USB 18 na nabíjecí kolébce.
Krok 3: Připojte kabel USB k napájecímu zdroji USB (není součástí dodávky). Poté zapojte napájecí zdroj USB do dobře přístupné elektrické zásuvky.
Krok 4: Umístěte vysílačky do nabíjecí kolébky.
Stav nabíjení baterie lze zkontrolovat pomocí indikátoru úrovně baterii ^23 . Celková doba nabíjení je asi 16 hodin.
Přenosné vysílačky lze rovněž nabíjet přímo bez použití nabíjecí kolébky. Před připojením konektoru Micro-USB k USB konektoru pro nabíjení 9 otevřete gumovou krytku USB konektoru pro nabíjení 9 . Připojte zástrčku USB Type A k napájecímu zdroji USB a poté připojte napájecí zdroj USB k dostupné elektrické zásuvce.
Během nabíjení se posouvá indikátor úrovně baterií 23 v pravém horním rohu displeje.
Připojení sluchátek
Na horní straně vysílačky se nachází 2,5mm konektor pro sluchátka 3. Otevřete gumovou krytku a poté připojte sluchátka (nejsou součástí balení) k tomuto konektoru.
Začináme
i POZNÁMKA: Vysílačky fungují jako pár a musí spolu komunikovat na stejném komunikačním kanálu a také se stejným kódem CTCSS (Continuous Tone-Coded Squelch System) nebo DCS (Digital Code Squelch). V otevřeném prostoru se také musí nacházet do 10 km od sebe. Budovy, stromy a kopcovitá krajina dosah zkracují. Na volném kanálu mohou vaši konverzaci sledovat jiné osoby s PMR vysílačkou nebo přijímačem.
Zapnutí vysílačky
Chcete-li vysílačku zapnout, stiskněte a alespoň 3 sekundy podržte tlačitko 13. Zazní zvukový signál a na displeji se zobrazí aktuálně nastavený kanál 1. V tuto chvíli je vysílačka v režimu přijímače.
Vypnutí vysílačky
Chcete-li vysílačku vypnout, stiskněte a alespoň 3 sekundy podržte tlačitko 13. Zazní zvukový signál a displej se vypne 1.
Nastavení hlasitosti
Hlasitost zvuku můžete zvýšit stisknutím tlačítka nahoru 5. Nastavená hlasitost reproduktoru bude uvedena v rozsahu 0 až 7L (nejvyšší hlasitost je 7L a nejnižší 0L).
Nastavená hlasitost asi 8 sekund bliká na displeji a poté se automaticky uloží. Pokud nastavíte hlasitost na „0“, vedle symbolu reproduktoru se zobrazí symbol „x“.
Zapnutí/vypnutí LED světla
LED světlo můžete kdykoli zapnout stisknutím vypínače svítilny ^12 .
i POZNÁMKA: Všechna nastavení se automaticky ukládají přibližně po 8 sekundách a vysílačka se poté vrací do pohotovostního režimu.
Nastavení jiného kanálu (celkem 16 PMR rádiových kanálů)
Aby byla možná komunikace, obě PMR vysílačky musí být nastaveny na stejný kanál.
Krok 1: Stiskněte jednou tlačitko Menu 6, indikátor vysílacího kanálu začne blikat.
Krok 2: Stisknutím tlačítka nahoru 5 nebo tlačítka dolů 8 vyberte na obou vysílačkách požadovaný kanál.
Krok 3: Potvrd'te volbu stisknutím tlačitka PTT 14.
i POZNÁMKA: Při používání vysílaček se mohou konverzace zúčastnit všechna zařízení, která jsou nastavená na stejný kanál.
Vysílání
i POZNÁMKA: Všechny PMR vysílačky v dosahu a nastavené na stejný kanál, zobrazí se symbol příjmu a přehraje se zpráva.
Krok 1: Stiskněte a podržte tlačítko PTT 14. Na displeji se zobrazí výše uvedená ikona vysílání 1.
Krok 2: Držte vysílačku asi 3 až 5 cm od úst a mluvte do mikrofonu 10.
Krok 3: Jakmile domluvíte, tlačítko PTT 14 uvolněte.
Indikátor stavu baterie
Když je výrobek zapnutý, v pravém horním rohu displeje 1 se zobrazuje indikátor úrovně baterií 23.
Nabíjecí baterie jsou zcela nabité.
Nabíjecí baterie jsou nabité ze 2/3.
Nabíjecí baterie jsou nabité z 1/3.
Nabíjecí baterie jsou vybité.
Když napětí baterií klesne na 1/3, každých 10 minut se bude ozývat dvojité pípnutí. V tuto chvíli je vhodné nabíjecí baterie začít nabíjet. Po každém vysílání je také vyslán signální tón.
●Pokročilá nastavení
Abyste nepřijímali jiné signály z okolí, můžete podle pokynů v této části použít technologii CTCSS nebo DCS.
Trojciferný kód CTCSS nebo DCS je frekvence, kterou vysílačky používají k vysílání. Komunikovat spolu mohou dvě vysílačky, které jsou nastavené na stejný kanál a na stejný kód CTCSS nebo DCS. Na stejném kanálu nebude slyšet žádná jiná vysílačka, která nepoužívá stejný kód CTCSS nebo DCS.
Tento výrobek podporuje celkem 38 analogových kódů CTCSS (1 až 38) a 83 digitálních kódů DCS (39 až 121). Jakákoli vysílačka nastavená na stejný kanál a na stejný kód CTCSS nebo DCS může komunikaci sledovat.
Nastavení kódu podkanálu CTCSS/DCS
Nastavením podkanálu můžete zabránit tomu, abyste byli rušeni jinými vysílačkami, které vysílají na stejném kanálu, nebo jinými zdroji, jež využívají stejnou frekvenci.
Krok 1: Stiskněte dvakrát tlačítko Menu 6, indikace podkanálu 26 začne blikat.
Krok 2: Stisknutím tlačítka nahoru 5 nebo tlačítka dolů 8 nastavte požadovaný podkanál (1 - 121), případně tuto funkci zrušte nastavením hodnoty „0“.
Krok 3: Stisknutím tlačítka PTT 14 potvrd'te preferovaný kanál.
Vypnutí kódu CTCSS/DCS
Chcete-li kód CTCSS nebo DCS vypnout, vyberte hodnotu „0“. V nabídce se zobrazí „0“.
i POZNÁMKA: Vysílačky s podkanálem „0“ mohou přijímat všechny signály na daném kanálu, i když jste na své vysílačce nastavili podkanál.
Sledování kanálů
Pomocí této funkce můžete vypnout omezení hluku, abyste mohli poslouchat slabé vysílače na aktuálním kanálu.
Krok 1: Stisknutím a podržením tlačítka sledování / prohledávání kanálů 7 na 3 sekundy vypnete omezení hluku a zapnete sledování kanálu.
Krok 2: Uvolněním tlačítka 7 omezení hluku znovu zapnete.
Funkce hlasem ovládané odeslání (VOX)
Vysílačka začne vysílat, jakmile detekuje váš hlas. Je to podobné jako funkce handsfree v mobilním telefonu. Můžete tak odeslat zprávu bez stisknutí tlačítka PTT 14. Tuto funkci se nedoporučuje používat v hlučném nebo větrném prostředí.
Krok 1: Stiskněte čtyřikrát tlačitko Menu 6. Na displeji 1 se rozsvítí ikona VOX22 a také bude blikat aktuální nastavení funkce VOX.
Krok 2: Stisknutím tlačítka nahoru 5 můžete nastavit citlivost funkce VOX. Čím vyšší nastavená hodnota, tím citlivější funkce VOX. Lze nastavit hodnotu od „1“ do „3“.
Krok 3: Chcete-li funkci VOX deaktivovat, nastavte hodnotu „0“.
Krok 4: Stisknutím tlačítka PTT 14 potvrďte nastavení.
i POZNÁMKA: Tuto funkci je ideální používat se sluchátky.
Pamatujte, že vysílačka může začít vysílat i po více než sekundě od chvíle, kdy jste začali mluvit.
Prohledávání kanálů
Pomocí této funkce můžete opakovaně prohledat všechny aktivní kanály (1–16).
Krok 1: Prohledávání zahájíte krátkým stisknutím tlačítka 7.
Krok 2: Pokud na aktuálním kanálu přijímáte jen šum, pokračujte v prohledávání krátkým stisknutím tlačítka nahoru 5 nebo tlačítka dolů 8.
Krok 3: Pokud během prohledávání neustále přijímáte stejný kanál, můžete tento kanál odebrat z prohledávání tak, že stisknete a na 2 sekundy podržíte tlačítko nahoru 5 nebo tlačítko dolů 8. Prohledávání poté bude pokračovat, ale vybraný kanál bude přeskakován.
i POZNÁMKA: Nelze odebrat kanál, na který byla vysílačka nastavena při zahájení prohledávání. Při příštím zahájení prohledávání kanálů budou znovu prohledávány všechny kanály.
Krok 4: Prohledávání ukončíte dalším stisknutím tlačítka sledování / prohledávání kanálů 7.
Prohledávání dvou kanálů
Pomocí prohledávání dvou kanálů můžete současně sledovat kanál, na který je vysílačka nastavena, a jeden jiný kanál.
Krok 1: Stiskněte pětkrát tlačítko Menu 6, na displeji 1 se zobrazí ikona „2CH“ 20.
Krok 2: Stisknutím tlačítka nahoru 5 nebo tlačítka dolů 8 vyberte druhý kanál („OF“ znamená „vypnuto“).
Krok 3: Potvrd'te volbu stisknutím tlačitka PTT 14.
Krok 4: Pokud chcete tuto funkci vypnout, postupujte podle těchto pokynů a v kroku 2 vyberte možnost „OF“.
Na displeji budou střídavě zobrazovány dva sledované kanály. Pokud je zobrazen druhý sledovaný kanál, na displeji je také zobrazena indikace „2CH“.
Volací tóny (CA)
Volací tón je zvukový signál, který upozorňuje ostatní stanice na to, že chcete vyslat zprávu. Tento produkt má 20 různých volacích tónů.
Výběr volacího tónu:
Krok 1: Stiskněte třikrát tlačitko Menu 6. Na displeji 1 se zobrazí indikace „CA“, zabliká číslo aktuálního volacího tónu a volací tón také zazní.
Krok 2: Stisknutím tlačítka nahoru 5 nebo tlačítka dolů 8 můžete nastavit jiný tón.
Krok 3: Stisknutím tlačítka PTT 14 potvrďte vybraný volací tón. Funkci můžete použít stisknutím tlačítka Volat 13 . Poté je odeslán volací tón.
Zapnutí/vypnutí potvrzovacího signálu
Když je tato funkce zapnutá, jakmile přestanete vysílat, na přijímající straně zazní zvukový tón. Přijímající strana tak ví, kdy může odpovědět.
Krok 1: Zkontrolujte, že je vysílačka vypnutá.
Krok 2: Stiskněte a podržte tlačítko nahoru 5 a na 3 sekundy stiskněte tlačítko 13. Vysílačka se zapne.
Krok 3: Pokud byl potvrzovací signál zapnutý, bude nyní vypnutý, a naopak.
Zapnutí/vypnutí zvuku tlačitek
Tóny tlačítek jsou tóny, které jsou slyšet při stisknutí tlačítek. Tyto tóny lze zapnout nebo vypnout následujícím způsobem:
Krok 1: Zkontrolujte, že je vysílačka vypnutá.
Krok 2: Stiskněte a podržte tlačítko dolů 8 a na 3 sekundy stiskněte tlačítko 13. Vysílačka se zapne.
Krok 3: Pokud byly tóny tlačítek zapnuté, budou nyní vypnuté, a naopak. Tóny tlačítek lze také vypnout nastavením hlasitosti na „0“.
Zámek tlačítek:
Když je aktivní zámek tlačítek, tlačítko nahoru 5 , tlačítko dolů 8 , tlačítko Menu 6 a tlačítko 7 jsou zamknutá.
Krok 1: Stiskněte a podržte tlačítko Menu 6, dokud se asi po 3 sekundách na displeji 1 neobjeví ikona zámku tlačítek 27.
Krok 2: Tlačítka odemknete dalším stisknutím a podržením tlačítka Menu 6 na 2 sekundy.
Funkce „volání“ a „odeslání“ lze stále normálně používat.
Podsvícení displeje
Při každém stisknutí funkčního tlačítka (kromě tlačítka PTT 14, tlačítka 13 a tlačítka 12) se rozsvítí podsvícení displeje. Podsvícení automaticky zhasne 5 sekund po posledním stisknutí tlačítka.
●Skladování mimo používání
Před skladováním je nutné vyjmout baterie / nabíjecí baterie.
Tento produkt skladujte na suchém vnitřním místě chráněném před přímým slunečním zářením, pokud možno v původním obalu.
Čištění
Před čistěním produkt vypněte!
K čištění nepoužívejte žádné čisticí prostředky na bázi kyselin, abrazivních složek nebo rozpouštědel. V opačném případě může dojít k poškození produktu.
Vnější povrch produktu pouze otřete měkkým a suchým hadříkem.
K odstranění odolnějšího znečištění lze použít jemný čisticí prostřede
Potíž Řešení
Zařízení nelze zapnout.
Možnost 1: Vyměňte v produktu baterie / nabíjecí baterie.
Možnost 2: Zkontrolujte, že jsou baterie / nabíjecí baterie vložené do prihrádky se správnou orientací.
Možnost 3: Nabijte nabíjecí baterie v produktu.
Možnost 4: Stiskněte a alespoň 3 sekundy podržte vypínač 13.
Nefunguje nabíjení
Možnost 1: Vložte nové baterie / nabíjecí baterie.
Možnost 2: Zkontrolujte, že jsou baterie / nabíjecí baterie vložené do prihrádky se správnou orientací.
Možnost 3: Zkontrolujte, zda je napájecí adaptér (není součástí balení) správně připojen k elektrické zásuvce.
Možnost 4: Zkontrolujte, zda jsou oba konce kabelu USB správně připojeny k nabíjecí kolébce a napájecímu adaptéru (není součástí dodávky).
Špatný příjem nebo rušení
Možnost 1: Slabý signál, odstupte od zdrojů elektromagnetického záření.
Možnost 2: Dochází baterie, vyměňte baterie za nové nebo produkt znovu nabijte.
Možnost 3: Vyzkoušejte, zda se kvalita nezlepší po přepnutí na jiný kanál.
Možnost 4: Príliš velká vzdálenost mezi vysílačem a přijímačem. Presuňte vysílač a přijímač blíže a zkuste to znovu.
Možnost 5: Nelze komunikovat, zkontrolujte nastavení kanálu.
Možnost 6: Nelze přehrávat, zkontrolujte nastavení hlasitosti.
●Odstranění do odpadu
Balení:
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek:
Informujte se o možnostech likvidace vysloužilého výrobku u správy Vaší obce nebo města.
Vedle uvedený symbol přeškrtnuté odpadní nádoby na kolečkách značí, že pro výrobek platí směrnice 2012/19/EU. Tato směrnice stanovuje, že se přístroj nesmí odstraňovat do normálního domácího odpadu, ale do zvláštních, speciálně založených sběren, sběren zužitkovatelných materiálů nebo speciálních provozů.
Toto odstranění do odpadu je pro Vás bezplatné.
Chraňte životní prostředí a odstraňujte do odpadu odborně.
Výrobek je recyklovatelný, podléhá rozšířené zodpovědnosti výrobce a likviduje se odděleně.
Baterie:
Myslete na životní prostředí a Vaše zdraví. Odevzdávejte baterie vždy do zvláštních sběrných nádob. Tyto se nacházejí v četných veřejných budovách nebo obchodech, které prodávají baterie.
Škody na životním prostředí způsobené nesprávnou likvidací baterií do odpadu!
Baterie se nesmějí vyhazovat do domovního odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad.
Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo.
Proto odevzdejte vybité baterie do komunální sběrny.
●Zjednodušené EU prohlášení o shodě
Tímto OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, NĚMECKO prohlašuje, že výrobek SADA PMR VYSÍLAČEK, HG06837, odpovídá směrnicím 2014/53/EU a 2011/65/EU.
Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.owim.com
CE
●Záruka a servis
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
- Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se řídte následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 394862_2107) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
●Servis
CZ Servis Česká republika
Tel.: 800 600632
E-Mail: owim@lidl.cz
Použité výstrahy a symboly...... Strana 149
Úvod ...... Strana 150
Obsah dodávky...... Strana 150
Bezpečnostné poznámky ...... Strana 151
Technické údaje...... Strana 156
Pred použitím...... Strana 158
Používanie.... Strana 158
Nastavenie výrobku ...... Strana 158
Začiname Strana 160
2 x ručné rádiové vysielače-prijímače 1 x nabíjací konektorový stojan
1 x kábel USB (typ A na jednom konci a Micro-USB na druhom konci) - len na nabíjanie
6 x Ni-MH nabíjatel'né batérie typu AA
2 x spony na opasok
1 x návod na použitie
Bezpečnostnépoznámky
⚠️ VÝSTRAHA! Rádiové rušenie
⚠️ NEBEZPEČENSTVO! Batérie/nabíjatel'né batérie uchovávajte mimo dosahu detí. Ak dôjde k náhodnému prehltnutiu, ihned' vyhl'adajte lekársku pomoc.
Nikdy nenabíjajte nenabíjatel'né batérie. Batérie/nabíjatel'né batérie neskratujte ani ich neotvárajte. Mohlo by dôjsť k prehriatiu, vzniku požiaru alebo výbuchu. Batérie/nabíjatel'né batérie nikdy nehádžte do ohňa ani do vody. Nikdy mechanicky nezaťažujte batérie.
Nabíjací konektorový stojan
18 Zásuvka micro-USB
19 Nabíjacie kontakty
30 Kábel USB (typ A na jednom konci a Micro-USB na druhom konci) - len na nabíjanie
31 Návod na použitie
●Technické údaje
Ručné vysielačky
Kanály: 16
Druhotný kód: CTCSS 38/DCS 83
Frekvencia: 446,00625 - 446,19375 MHz
Pásmo: 446 PMR
Nabíjací konektorový stojan
| Napätie/prúd vstupuMicro USB: | 5 V=---, 550 mA |
Krok 3: Vložte 3 batérie/nabíjatel'né batérie vel'kosti AA do priestoru pre batérie so zaistením správnej polarity tak, aby kladný pól + a záporný pól - batérií/nabíjatel'ných batérií zodpovedali svorkám batérií vnútri priestoru pre batérie.
Krok 4: Namontujte kryt priestoru pre batérie a uzamknite ho spät' pomocou zámku 16.
Krok 1: Nabíjací konektorový stojan umiestnite na plochý, stabilný povrch.
Krok 2: Kábel USB pripojte k zásuvke Micro-USB 18 nabíjacieho konektorového stojana.
Stavový indikátor batérie
Po zapnutí výrobku sa zobrazí indikátor úrovne nabitia batérii 23 v pravom hornom rohu displeja 1.
Krok 1: Dvakrát stlačte tlačidlo ponuky 6 a indikátor podružného kanála 26 začne blikat.
Deaktivácia kódu CTCSS/DCS
Ak chcete deaktivovat' kód CTCSS alebo DCS, zvol'te kód „0“. V ponuke sa objaví „0“.
Krok 2: Uvol'nením tlačidla 7 znova zapnete redukciu šumu.
Krok 1: 5-krát stlačte tlačidlo ponuky 6 a ikona „2CH“ 20 sa objaví na displeji 1.
Krok 2: Stlačením tlačidla Hore 5 alebo tlačidla Dole 8 zvol'te 2. kanál („OF“ znamená vypnutý).
Možnosť 1: Do výrobku vložte nové batérie/nabíjatel'né batérie.
Možnosť 2: Skontrolujte, či boli batérie/nabíjatel'né batérie vložené do priestoru pre batérie so správnou orientáciou polarity.
