HASZNÁLATI ÚTMUTATÓ LM504DC Vonroc

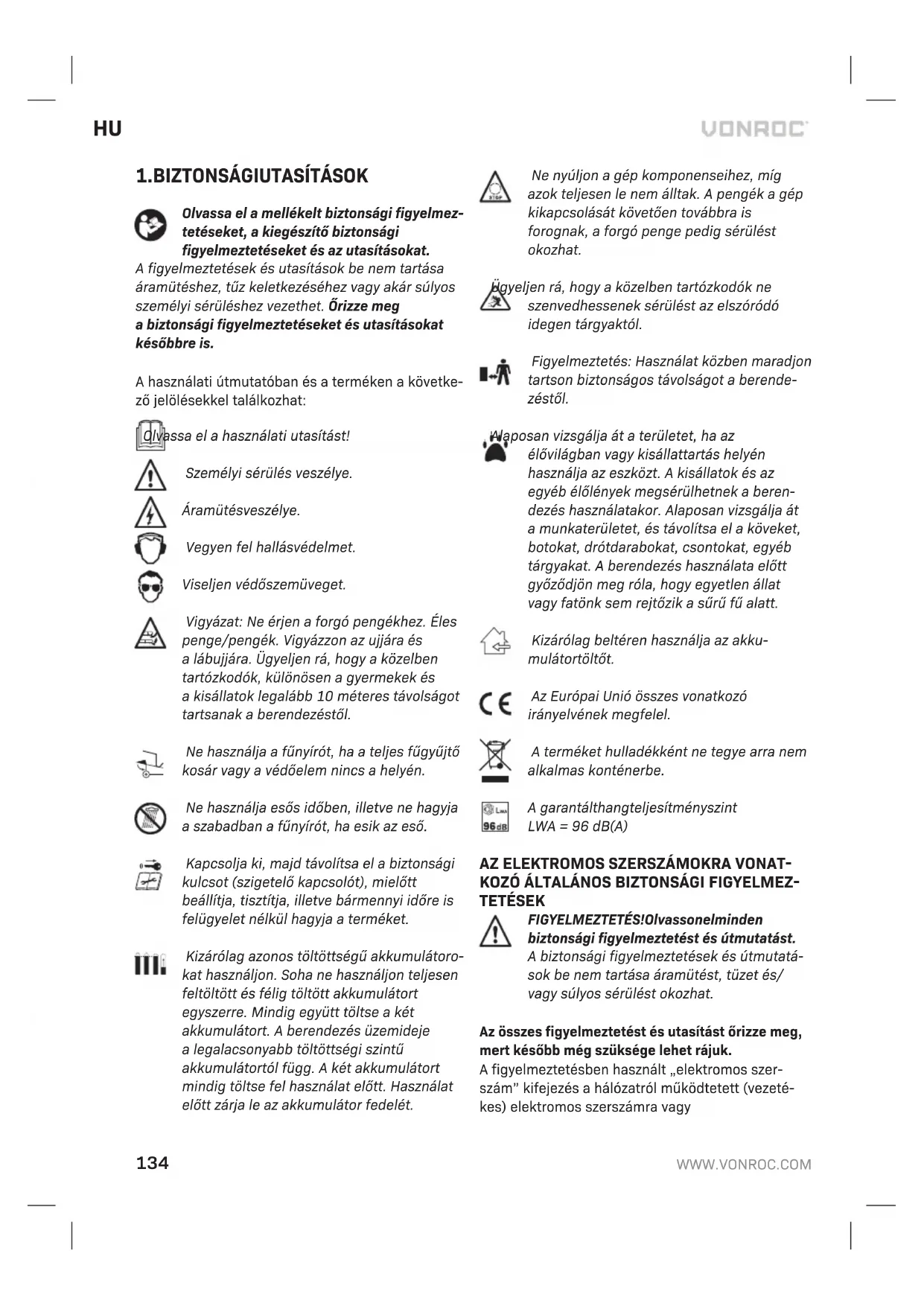

HU Az eredeti használati útmutató fordítása 134

1. BIZTONSÁGIUTASÍTÁSOK

Olvassa el a mellékelt biztonsági figyelmeztetéseket, a kiegészítő biztonsági figyelmeztetéseket és az utasításokat.

A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

ssa el a használati utasítást!

Személyi sérülés veszélye.

Áramütésveszélye.

Vegyen fel hallásvédelmet.

Viseljen védőszemüveget.

Vigyázat: Ne érjen a forgó pengékhez. Éles penge/pengék. Vigyázzon az ujjára és a lábujjára. Ügyeljen rá, hogy a közelben tartózkodók, különösen a gyermekek és a kisállatok legalább 10 méteres távolságot tartsanak a berendezéstől.

Ne használja a fünyírót, ha a teljes fügyűjtő kosár vagy a védőelem nincs a helyén.

Ne használja esős időben, illetve ne hagyja a szabadban a fűnyírót, ha esik az eső.

Kapcsolja ki, majd távolítsa el a biztonsági kulcsot (szigetelő kapcsolót), mielőtt beállítja, tisztítja, illetve bármennyi időre is felügyelet nélkül hagyja a terméket.

Kizárólag azonos töltöttségű akkumulátorokat használjon. Soha ne használjon teljesen feltöltött és félig töltött akkumulátort egyszerre. Mindig együtt töltse a két akkumulátort. A berendezés üzemideje a legalacsonyabb töltöttségi szintű akkumulátortól függ. A két akkumulátort mindig töltse fel használat előtt. Használat előtt zárja le az akkumulátor fedelét.

Ne nyúljon a gép komponenseihez, míg azok teljesen le nem álltak. A pengék a gép kikapcsolását követően továbbra is forognak, a forgó penge pedig sérülést okozhat.

eljen rá, hogy a közelben tartózkodók ne szenvedhessenek sérülést az elszóródó idegen tárgyaktól.

Figyelmeztetés: Használat közben maradjon tartson biztonságos távolságot a berendezéstől.

osan vizsgálja át a területet, ha az élővilágban vagy kisállattartás helyén használja az eszközt. A kisállatok és az egyéb élőlények megsérülhetnek a berendezés használatakor. Alaposan vizsgálja át a munkaterületet, és távolítsa el a köveket, botokat, drótdarabokat, csontokat, egyéb tárgyakat. A berendezés használata előtt győződjön meg róla, hogy egyetlen állat vagy fatönk sem rejtózik a sűrű fű alatt.

Kizárólag beltéren használja az akku- mulátortöltőt.

Az Európai Unió összes vonatkozó irányelvének megfelel.

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A garantálthangteljesítményszint LWA = 96 dB(A)

AZ ELEKTROMOS SZERSZÁMOKRA VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZ-TETÉSEK

FIGYELMEZTETÉS!Olvassonelminden biztonsági figyelmeztetést és útmutatást.

A biztonsági figyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes figyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A figyelmeztetésben használt „elektromos szerszám” kifejezés a hálózatról működtetett (vezetékes) elektromos szerszámra vagy

akkumulátoros (vezeték nélküli) elektromos szerszámra utal.

1) A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a figyelmét, elveszítheti az irányítást.

2) Elektromos biztonság

a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste födelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.

f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos termékek használata közben egyetlen pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkat-részein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő hasz-

3) Személyi biztonság

nálatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.

h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.

4) Az elektromos szerszám használata és ápolása

a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon.

A megfelelő elektromos szerszám biztonságo-sabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.

b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.

c) Válassza le a dugót a tápforrásról és/vagy az ak- kumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos termék véletlen elindulásának a kockázata.

d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszámok rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.

e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A nem megfelelően karbantar-tott elektromos szerszámok számos balesetet okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.

g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmuta-

tónak megfelelően használja, a munkakörülmények és az elvégzendő feladat figyelembevételével. Ha az elektromos szerszámot a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.

h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.

5) Az akkumulátoros szerszám használata és ápolása

a) Újratöltéshez csak a gyártó által megjelölt töltőt használja. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.

b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.

c) Amikor nem használja az akkucsomagot, tartsa azt távol minden fémes tárgytól, például tűzőkapocstól, érmétől, kulcstól, szögtől, csavartól és minden más apró fémtárgytól, amely a sarukat rövidre zárhatná. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.

d) Nem előírásszerű körülmények között folyadék szivároghat az akkumulátorból; ne érjen hozzá. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, forduljon orvoshoz is. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.

e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.

f) Tüztöl és szélsőséges hőmérséklettől óvja az akkucsomagot és a szerszámot. Ha tűznek vagy 130 °C-on felüli hőmérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.

g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszá-mot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.

6) Szerviz

a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a villamos kéziszerszám továbbra is biztonságos marad.

b) Sérült akkucsomagot soha ne szervizeljen.

Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.

AKKUMULÁTOROS FÜNYÍRÓRA VONATKOZÓ TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

• Soha ne engedje, hogy gyermekek vagy a jelen használati utasítást nem ismerő személyek használják a terméket. A gépkezelő életkorára vonatkozóan a helyi szabályozások is fogalmazhatnak meg korlátozásokat. A termék használaton kívül gyermekektől elzárva tartandó.
• Soha ne engedje, hogy gyermekek, illetve fizikai, érzékszervi vagy értelmi funkcióképessegükben korlátozott, tapasztalatlan, kellő tudással nem rendelkező vagy a jelen használati utasítást nem ismerő személyek használják a terméket. A gépkezelő életkorára vonatkozóan a helyi szabályozások is fogalmazhatnak meg korlátozásokat.
• Felügyeljék a gyermekeket, hogy ne játszhassanak a termékkel.
• Soha ne dolgozzon az eszközzel, ha a közelben emberek, különösen, ha gyermekek állnak vagy állatok vannak a közelben.
• A felhasználó a felelős a más személyeket vagy a tulajdonukat ért balesetekért és veszélyekért.
• Ne viseljen nyitott gumicipőt vagy szandált a termék használata közben. Mindig strapabíró cipő és hosszú szárú nadrág legyen Önön. Ne használja mezítlábasan.
• Alaposan fésülje át azt a területet, amelyen a berendezést használni fogja, és távolítsa el a köveket, botokat, drótdarabokat, csontokat és az egyéb tárgyakat.
• Használat előtt mindig szemrevételezze a pengéket, a pengék csavarjait és a vágószerelvényeket, hogy azok nem kopottak vagy sérültek-e. Cserélje ki a készülékek elhasználódott vagy sérült pengéit és csavarjait, hogy azok egyensúlyban maradjanak.
• Kizárólag fényes nappal vagy megfelelő mesterséges fényben nyírjon füvet.

• Tartózkodjon a fünyírástól kedvezőtlen időjárás esetén, különösen, ha villámlás várható.

• Lehetőség szerint ne nyírjon nedves füvet.

• Gyalogos tempóban haladjon, ne fusson.
• Soha ne működtesse a berendezést sérült védőlemezekkel vagy védőrácsokkal, illetve a biztonsági eszközök hiányában, így például ha a terelőlapok és/vagy a fügyűjtő kosarak nincsenek a helyükön.
• Javasoljuk, hogy a saját kényelme érdekében viseljen hallásvédő eszközöket.
• Soha ne használja a terméket, ha fáradt, illetve alkohol, kábítószer vagy gyógyszer befolyása alatt áll.
• A vízpartokon végzett fünyírás veszélyekkel járhat:
• Ne nyírjon füvet túlzottan meredek lejtőkön.
  – Lejtön és nedves füvön mindig ügyeljen rá, hogy szilárdan álljon a lábán.
• A lejtön hosszában nyírja a füvet, soha ne fel-le irányban haladjon.
• Legyen különösen óvatos, ha irányt vált a lejtón.
• Akkor is fokozott óvatossággal járjon el, ha hátralép vagy maga felé húzza a gépet.
• Fünyírás közben soha ne húzza maga felé a fünyírót.
• Várja meg, míg a pengék leállnak, ha a berende - zést oldalra kell dönteni a szállításhoz; ha nem füvön, hanem más felületen tolja át azt; vagy éppen a fünyírót a fünyírás területére, illetve onnan el szállítja a fünyírót.
• Soha ne döntse meg a gépet, amikor beindítja vagy bekapcsolja a motort.
• Mindig az utasításoknak megfelelően kapcsolja be a motort és tartsa távol a lábát a forgó alkatrészektől.
• Se kézzel, se lábbal ne nyúljon a forgó alkatrészek közelébe vagy azok alá.
• A berendezés használatakor mindig a ki-bocsátási zónán kívül tartózkodjon.
• Soha ne emelje fel és ne hordozza a berendezést, amíg jár a motor.
• A kerti eszköz tárolásakor ügyeljen arra, hogy mind a 4 kerék leérjen a talajra / padlóra.
• Kizárólag a hordfogantyúnál fogva emelje meg a kerti eszközt. Óvatosan használja a hordfogantyút.

• Ne módosítsa a berendezést. A jogosulatlan módosítások csökkenthetik a gép biztonságosságát, ezáltal zajosabbá tehetik a berendezést, növelhetik annak rezgését, illetve ronthatják a teljesítményt.

• Távolítsa el a biztonsági kulcsot (szigetelő kapcsolót):

• Amikor felügyelet nélkül hagyja a gépet.
• Mielött megszüntetné az eltömödést.
• A berendezés ellenőrzése, tisztítása és működtetése előtt.
• Miután a gép idegen tárgyba ütközött. Ellenőrizze, hogy a berendezés nem sérült-e, majd szükség esetén cserélje ki a pengét.
• Ha a berendezés rendellenesen rezeg (azonnal ellenőrizze).

BIZTONSÁGI FIGYELMEZTETÉSEK AZ AKKU-MULÁTORHOZ

a) Ne bontsa szét az akkumulátort. Az veszélyes rövidzárlatot okozhat.
b) Hőbehatástól védje az akkumulátort, pl. ne tegye ki folyamatos erős napsugárzásnak, tűztől, víztől és más nedvességtől is védje. Robbanásveszély.
c) Ha az akkumulátor sérült, vagy rendellenesen használják, gözök áramolhatnak belőle. Szel- lóztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segítséget. A gözök irritálhatják a légutakat.
d) Az akkumulátort csak a Vonroc termékéhez használja. Ezzel az intézkedéssel veszélyes túlterheléstől védi az akkumulátorát.
e) Az akkumulátor megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszakosan manipulálják. Belső rövidzárlat következhet be, amitől az akkumulátor leéghet, füstölhet, robbanhat vagy túlmelegedhet.

A TÖLTÖRE VONATKOZÓ BIZTONSÁGI FIGYEL-MEZTETÉSEK

Rendeltetése

A töltővel kizárólag CD801AA és CD803AA típusú újratölthető akkumulátorcsomagokat töltsön fel. Másfajta akkumulátorok használata személyi sérülést és károkat okozhat.

a) A villamos készüléket csökkent fizikai, érzékszervi vagy szellemi képességű személyek (gyermekeket is ideértve) vagy tapasztalat, ismeret híján csak felügyelet vagy útmutatás mellett használhatják.

b) Figyelni kell, nehogy a gyerekek játszanak a készülékkel.

c) Nem újratölthető elemek újratöltésével próbálkozni tilos!

d) Az akkumulátorok töltését jól szellőző helyen kell végezni!

A készüléket 8 éves vagy annál idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek, vagy megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyeletet mellett használhatják, ill. ha megfelelő utasításokat kaptak a készülék biztonságos használatához és megértették a kapcsolódó veszélyeket. A készülék nem gyermekek kezébe való játékszer. A tisztítását és karbantartását gyermek felügyelet nélkül nem végezheti.

Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
• Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm ^2 vastag. Ha tekercset használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.

2.A GÉPADATAI

Rendeltetése

A termék lakókörnyezetekben végzett fünyíráshoz készült. A fünyíró otthoni magánkertekben használható rendeltetésszerűen. A fünyíró nem használható bokor, sövény vagy cserje nyeséséhez, túlnőtt növényzet, beültetett tető vagy erkélyen növesztett fü vágásához, a járdák porának vagy szennyeződésének tisztításához (porszívózásához), valamint fáról vagy sövényről származó nyesedékek felaprításához. Emellett a fünyíró talajművelő gépként sem használható a magasabb földcsomók, például a vakondtúrások kiegyenlítéséhez. A berendezés az előírt rendeltetési célra használható fel. A használat minden más formája nem rendeltetésszerű használatnak minősül.

MÜSZAKI ADATOK

Ez az útmutató különböző készletekhez / cikkszámokhoz készült. A készlet megfelelő

összetételéhez és tartalmához ellenőrizze a műszaki adatokat tartalmazó lenti táblázat vonatkozó cikkszámát.

Modella-zonosító	Akkumulátorok a csomagban	Töltők a csomagban
LM504DC	-	-
S2_LM504DC	2 x CD801AA 2 x CD802AA
S4_LM504DC	2 x CD803AA	2 x CD802AAvagy 1 x CD820AA

GÉP
Modellazonosító LM504DC
Feszültség 40V (2 x 20V)	---
Üresjárati fordulatszám 3400/min
Vágásszélesség 330 mm
Vágásmagasság	30, 40, 50, 60 vagy 70 mm
Fűtartály úrtartalma 30 l
Súly 8,5 kg
Védelmi szint IPX1
Hangnyomásszint ( L_pa ) 71,4 dB(A) K= 2,35 dB(A)
Hangteljesítményszint ( L_wa ) 91,4 dB(A) K= 2,35 dB(A)
Rezgési érték <2,5 m/s ^2 , K=1,5 m/s ^2

AKKUMULÁTOR
Modellazonosító CD801AA
Akkumulátor típusa	Lítium-ion
Feszültség	20 V ---
Kapacitás	2,0 Ah
Ajánlott töltő	CD802AA, CD820AA
Súly	0,3 kg

Modellazonosító CD803AA
Akkumulátor típusa	Lítium-ion
Feszültség	20 V ===
Kapacitás	4,0 Ah
Ajánlott töltő	CD802AA, CD820AA
Súly	0,65 kg

TÖLTŐ
Modellazonosító CD802AA
A töltő bemenete	220-240V, 50 Hz 0,4 A
A töltő kimenete	21 V=2,5 A
2 Ah-s akkumulátor töltési ideje	60 perc
4 Ah-s akkumulátor töltési ideje	120 perc
Ajánlott akkumulátorok	CD801AA, CD803AA
Súly	0,36 kg

Modellazonosító CD820AA
A töltő bemenete	220–240 V, 50–60 Hz, 200 W
A töltő kimenete	21 V—2,3 A, <3,8 A
2 Ah-s akkumulátor töltési ideje	45 perc
4 Ah-s akkumulátor töltési ideje	85 perc
Ajánlott akkumulátorok	CD801AA, CD803AA
Súly	0,81 kg

VONROC VPOWER 20 V akkumulátorplatformból csak a következő akkumulátorokat használja. Más akkumulátor használata súlyos sérüléshez és a szerszám károsodásához vezethet.

CD801AA 20 V, 2 Ah-s lítium-ion CD803AA 20 V, 4 Ah-s lítium-ion

Ezek az akkumulátorok az alábbi töltővel tölthetők. CD802AA Gyorstöltő CD820AA Kettős gyorstöltő

A VONROC VPOWER 20 V platform akkumulátorai csereszabatosak minden VONROC VPOWER 20V akkumulátorplatform-szerszámmal.

Rezgés értékek

A használati útmutatóban megadott rezgés-kibocsátási értékek mérése az EN60335 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen meg-növekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a

2-6. oldal képeire utalnak.

1.Felsőfogantyú

2.Főkapcsoló

3.Biztonságigomb

4.Hálózatikábel

5.Gép

6.Kábeltartó

7.Hordfogantyú

8.Kerék

9.Kerékfedél

10.Fütartály

11.Fütartályfedője

12.Fütartályfedele

13.Füszint-jelző

1. Alsófogantyú

15A. Fogantyú állítógombja

15B. Gomb csavarja

16.A fütartályhordfogantyúja

1. Magasságállítókar

18.Fükibocsátónyílás

19.Akkumulátorrekeszfedele

20.Akkumulátortartály

1. Biztonsági kulcs (szigetelő kapcsoló)

2. Akkumulátor kioldó gomb

23.Akkumulátor

1. Akkumulátor LED-jelzőlámpák gomb

25.AkkumulátorLED-jelzőlámpák

26.Töltő

27.A töltőLED-jelzőlámpái

28.Penge

1. Pengecsavarja

30.Töltő

1. Zöld akkumulátor LED-jelzőlámpák

2. Sárga akkumulátor LED-jelzőlámpák

3. Piros akkumulátor LED-jelzőlámpák

3.ÖSSZESZERELÉS

Az elektromos szerszámon végzett bárminemű munka előtt távolítsa el az akkumulátort.

Az akkumulátort első használat előtt először fel kell tölteni.

Figyelmeztetés: Kizárólag azonos töltötségű akkumulátorokat használjon. Soha ne használjon teljesen feltöltött és félig töltött akkumulátort egyszerre. Mindig együtt töltse a két akkumulátort. A berendezés üzemideje a legalacsonyabb töltöttségi szintű akkumulátortól függ. A két akkumulátort mindig töltse fel használat előtt.

Az akkumulátor behelyezése a gépbe (A, J ábra)

A töltőre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen. Használat előtt zárja le az akkumulátor fedelét.

1. Nyissa fel az akkumulátorrekesz fedelét (19).
2. Tegye az akkumulátort (23) az akkumulátortartóba (20) a J ábrán látható módon.
3. Kattanásig nyomja az akkumulátort a helyére.
4. Ismételje meg a műveletet a másik akku- mulátorral (23).
5. Zárja le az akkumulátorrekesz fedelét (19).

Az akkumulátor kivétele a gépből (A, J ábra)

1. Nyissa fel az akkumulátorrekesz fedelét (19).
2. Vegye ki az akkumulátort (23) az akkumulátortartóból (20) a J ábrán látható módon.
3. Ismételje meg a műveletet a másik akkumulátorral (23).

Az akkumulátor töltési állapotának ellenőrzése (K ábra)

• A töltöttségi szint ellenőrzéséhez nyomja meg röviden a gombot (24).
• Az akkumulátor 3 lámpával mutatja a töltési szintet, minél több világít, annál több töltése van még az akkumulátornak.
• Ha a lámpák nem világítanak, az akkumulátor lemerült, azonnal tölteni kell.

Az akkumulátor töltése a CD802AA töltővel (K ábra)

1. Vegye ki a gépből az akkumulátort (23).
2. Fordítsa fejjel lefelé az akkumulátort (23) és csúsztassa a töltőre (26) a K ábrán látható módon.
3. Nyomja be egészen az akkumulátort a nyílásba.
4. Dugja a töltődugót villamos aljzatba és várjon. A gépen a LED jelzők (27) világítani kezdenek és jelzik a töltő állapotát.

A töltön 2 LED jelzőlámpa (27) van, amelyek mutatják a töltési folyamatot:

Piros LED állapot Zöld LED állapot Tõltés állapot
Nem világít Nem világít Nincs áramellátás
Nem világít Világít		Készenlét mód:- Nincs behelyezveakkumulátor vagy- Akkumulátorbehelyezve, dea töltés befeje-ződött
Világít Nem világít		Akkumulátortöltődik

• A(z) 2 Ah-s akkumulátor teljes feltöltése 60 percet vesz igénybe.
• A(z) 4 Ah-s akkumulátor teljes feltöltése 120 percet vesz igénybe.

Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.

Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.

Az akkumulátor töltése a CD820AA kettős töltővel (L ábra)

1. Vegye ki a gépből az akkumulátort (26).
2. Fordítsa fejjel lefelé az akkumulátort (26) és csúsztassa a töltőre (30) az L ábrán látható módon.
3. Nyomja be egészen az akkumulátort a nyílásba.
4. Dugja a töltődugót villamos aljzatba és várjon. A gépen a LED jelzők (31, 32, 33) világítani kezdenek és jelzik a töltő állapotát.

A töltön 6 LED jelzőlámpa (31, 32, 33) van, amelyek mutatják a töltési folyamatot:

Tétel Feltételek LED szín
Készenlét	Bekapcsolva	Világít	Világít	Világít
Tölt	A töltés megke-zdődött(10–19 V egyenáram ±0,5 V egyenáram)	Villog	Nem világít	Nem világít
	Félig feltöltve(19–20 V egyenáram ±0,5 V egyenáram)	Világít	Villog	Nem világít
	A töltés befejeződött(20–21 V egyenáram ±0,5 V egyenáram)	Világít	Világít	Villog
Teljesen feltöltve	Szakaszos töltés ≤300±150 mA	Világít	Világít	Világít
	Töltés leállítása
Magas hő-mérséklet	Az akkumulátor magas hőmérséklet elleni védelme üzemel	Világít	Világít	Világít

• A(z) 2 Ah-s akkumulátor teljes feltöltése 45 percet vesz igénybe.
• A(z) 4 Ah-s akkumulátor teljes feltöltése 85 percet vesz igénybe.

Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.

Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.

Az alsó fogantyú felszerelése (A, B ábra)

1. Helyezze az alsó fogantyút (14) a fünyírótest furatába, ahogy a B ábra szemlélteti. Ellenőrizze, hogy az alsó fogantyú (14) és a fünyírótesten található furat illeszkednek.
2. Helyezze be a csavart a furatba, és húzza meg az óramutató járásával megegyező irányban a B ábrán látható módon.
3. Ismételje meg ezeket a lépéseket a másik alsó fogantyúnál (14).

A felső fogantyú felszerelése (A, C, D ábra)

1. Rögzítse a felső fogantyút (1) az alsó fogantyúhoz (14) a mellékelt csavarok (15B) és fogantyúgombok (15A) segítségével, a C ábrán látható módon. A fűnyíró mögött állva, annak jobb oldalán helyezkedjen el a biztonsági kapcsoló (3) szerelvénye.
2. Rögzítse a kábelt a fogantyúhoz a kábeltartóval (6) a D ábrán látható módon.

Megjegyzés: A fogantyúgombok (15A) meglazított állapotában a felső fogantyú (1) lehajtható a fűnyíró tárolásához. Ellenőrizze, hogy a hálózati kábel nem csípődött be.

A fütartály összeszerelése és felszerelése

(A, E, F, G, H ábra)

Ne használja a fünyírót, ha a teljes fügyűjtő kosár vagy a védőelem nincs a helyén.

A fünyíró fütartállyal együtt és anélkül is használható. Ne feledje, hogy ha fütartály nélkül nyír füvet, akkor a fütartály fedőjét (11) le kell ereszteni). Ne üzemeltesse a fünyírót, ha a nyílás fedője megemelt helyzetben van.

1. Illessze össze a fütartály (10) két oldalát az E ábrán látható módon.
2. Szerelje a fütartály fedelét (12) az összeszerelt fütartályhoz (10) az F ábrán látható módon.
3. Szerelje a fűtartály hordfogantyúját (16) a fűtartály fedeléhez (12) a G ábrán látható módon.
4. A helyesen összeszerelt fütartály a H ábrán látható.
5. Emelje fel a fütartály fedőjét (11) és csatlakoztassa az összeszerelt fütartályt a fünyíróhoz. A fütartály bemélyedéseinek megfelelően kell illeszkednie a fünyírótest tartóihoz.

Megjegyzés: a fütartály füszint-jelzővel (13) illeszkedik, amely a lenyírt fü mennyiségét jelzi. Amíg a fütartály nincs tele, a kijelző nyitva lesz. Ha a fötartály megtelt, a kijelző lezárul. Ebben az esetben azonnal állítsa le a fünyírást, és ürítse ki a fütartályt. Ez a jelölés csak hozzávetőleges útmutató, amelynek működése a fűkosár belső állapotától függ.

A vágópenge cseréje (A, M ábra)

Az elektromos szerszámon végzett bárminemű munka előtt távolítsa el az akkumulátort.

A vágóeszköz cseréjéhez viseljen védőkesztyűt. A vágóeszköz megérintése sérülést eredményezhet.

Kizárólag a gyártó által javasolt pengéket használja.

1. Távolítsa el a fútartályt.
2. Fordítsa az oldalára a fűnyírót.
3. Védőkesztyűt használva tartsa a vágópengét erősen.
4. Fordítsa el órajárással ellentétes irányban a vágópengét rögzítő csavart az M ábrán látható módon.
5. Cserélje ki vagy élezze meg a vágópengét.
6. A fenti eljárás fordított sorrendjében szerelje fel a vágópengét (a vágópenge nyílásainak az orsó csapjain kell elhelyezkedniük).
7. A legjobb az, ha szakképzett személyre bízza a vágópege élesítését vagy cseréjét. Kizárólag eredeti pótalkatrészeket használjon. Minden hibát a gyártó által engedélyezett szervizműhely javítson ki.

4. KEZELÉS

Használat előtt mindig szemrevételezze a pengéket, a pengék csavarjait és a vágószerelvényeket, hogy azok nem kopottak vagy sérültek-e. Kérjük, távolítsa el az eszköz akkumulátorát. Cserélje ki a készülékek elhasználódott vagy sérült pengéit és csavarjait, hogy azok egyensúlyban maradjanak.

Ha a berendezés rendellenesen rezeg (azonnal ellenőrizze):

• ellenőrizze, hogy nincs-e sérülés,
• cserélje ki vagy javítsa meg a sérült alkatrészeket,

- ellenőrizze, hogy az alkatrészek nem lazultak-e ki, majd szorítsa meg a kilazult alkatrészeket.

Azonnal kapcsolja ki a gépet az alábbi esetekben:

• amikor felügyelet nélkül hagyja a gépet,
• eltömödésektöl való megtisztítás előtt,
• a berendezés ellenőrzése, tisztítása és működtetése előtt.
• miután a gép idegen tárgyba ütközött. Ellenőrizze, hogy a gép nem sérült-e, és végezze el a javításokat a gép újraindítása és üzemeltetése előtt;

A berendezés beállításakor ügyeljen arra, hogy az ujja ne csípődhessen a gép mozgó pengéi és rögzített alkatrészei közé.

A vágási magasság beállítása (A, I ábra)

Kapcsolja ki a berendezést, várja meg, míg a penge leáll, majd távolítsa el az akku- mulátort. Sérülésveszély áll fenn.

Az előnyben részesített vágásmagasságtól függően öt állás egyikébe állíthatja a vágómagasságot. A fűnyíró igényeinek megfelelően állítsa be a vágásmagasságot. A vágásmagasság a gyep típusától és a tényleges magasságtól függ. Ha magas füvet nyír, kezdjen a maximális vágásma- gassággal, majd a második nyírást alacsonyabb vágásmagassággal végezze el. Mindig magasabb vágásmagasságot szükséges választani az évszak első fűnyírásához.

1. Húzza kifelé (a gépháztól) a magasságbeállító kart (17) az I. ábrán látható módon.
2. A magasságbeállító kar (17) kifelé mutató helyzetben tartása mellett nyomja azt előre vagy hátra a kívánt vágásmagasságba.
3. Engedje fel a kart (17), és győződjön meg róla, hogy az megfelelően került a nyílásba.

MEGJEGYZÉS: 5 különböző vágásmagasság állítható be: 30 mm, 40 mm, 50 mm, 60 mm és 70 mm.

A gép be- és kikapcsolása (A, N ábra)

Indítás előtt helyezze a terméket sima felületre, ahol nincs magas fű.

A gép bekapcsolása előtt tisztítsa meg a platform alját.

Tartsa távol a lábát a vágópengétől.

Soha ne döntse meg a terméket, amikor beindítja a motort.

1. Ügyeljen rá, hogy a biztonsági kulcs (21) az arra kijelölt helyre kerüljön, az akkumulátorfedél (19) alatt.
2. A gép beindításához nyomja és tartsa lenyomva a biztonsági gombot (3), majd nyomja le a be- és kikapcsolót (2). A be/kikapcsoló gomb (2) tartása közben engedhet a biztonsági gombra (3) nehezedő nyomásból.
3. A berendezés leállításához oldja fel a be/kikapcsoló gombot (2), és várja míg, amíg a vágópenge forgása leáll.

A fünyíró kezelése (A, O ábra)

A felhasználónak mindig (a hosszú fogantyúk hosszához mérten) biztonságos távolságot kell tartania a fünyíróháztól.

Legyen különösen óvatos, ha lejtőkön és emelkedőkön nyír füvet, illetve vált irányt. Viseljen strapabíró, csúszásmentes lábbelit és hosszú nadrágot, valamint alakítson ki stabil lábtartást. Mindig az emelkedő mentén haladjon (ne fel-le irányban). A fűnyíró biztonsági okokból nem használható a 15 foknál nagyobb dőlési szögű emelkedőknél.

Legyen körültekintő, amikor hátrál és elhúzza a fűnyírót. Botlásveszély!

Használat előtt

• Ügyeljen rá, hogy ne legyen kö, bot, drót vagy más olyan tárgy a fünyíró útjában, amely kárt tehetne a termékben.
• Nedves füvet ne nyírjon, mert az hajlamos a termék aljához tapadni, ezzel pedig megakadályozhatja a levágott fü ürítését, Ön pedig megcsúszhat és eleshet rajta.
• A gyep úgy lesz egészséges, ha egyszerre soha nem nyír le többet a fű hosszának egyharmadánál. Összel addig szükséges nyírni a gyepet, ameddig még nő.
• Lassan nyomja előre a terméket, ne eróltesse.

• Egymást enyhén átfedő sorokban végezze a fűnyírást. A leghatékonyabb módszer az, ha a gyepet az 0 ábrán látható módon, kihagyott területek nélkül nyírják.

• Körözzön a virágágyások körül. Ha a gyep közepén virágágyáshoz ér, nyírjon egy-két sort az ágyás körül.

• Irányváltáskor legyen különösen óvatos.
• Mindig a lejtő mentén haladjon (ne fel-le irányban). A fünyíró lecsúszását úgy akadályozhatja meg, ha kis szögben felfelé tartó helyzetben tartja azt.
• Válassza a fű hosszának megfelelő vágásma- gasságot. Többször menjen át a területen, hogy ne nyírjon túl sok füvet egyszerre.
• Rendszeresen ürítse a fűtartályt.

Megjegyzés: Az újratölthető akkumulátorok üzemideje, ás így az egyetlen akkumulátorral teljesíthető négyzetméternyi terület is nagyban függ a fű állapotától (például annak sürűségétől, nedvességétől, magasságától, vágásmagasságától stb.) és a fűnyírás sebességétől (a járás sebességétől). Ahhoz, hogy az egyéni követelményeihez igazíthassa a terület lefedettségét, azt javasoljuk, hogy gyakrabban, magasabb vágásmagassággal, illetve megfelelő sebességgel végezzen fűnyírást. Ha fűnyírás közben gyakran kapcsolja ki- és be a készüléket, az szintén csökkenti a megmunkálható terület nagyságát. Ha az újratölthető akkumulátorok üzemideje (a területi lefedettség) a fent említett intézkedések ellenére továbbra sem kielégítő, akkor nagyobb kapacitású (Ah) újratölthető akkumulátorokkal orvosolhatja a problémát.

Használat után

1. Használat után kapcsolja ki a terméket, majd válassza le a biztonsági kulcsot (21).
2. Távolítsa el az akkumulátorcsomagokat (23).
3. A „Karbantartás” c. fejezetben részletezettnek megfelelően ellenőrizze, tisztítsa és tárolja a terméket.

5.KARBANTARTÁS

Kapcsolja ki a berendezést, várja meg, míg a penge leáll, majd távolítsa el az akku- mulátort. Sérülésveszély áll fenn.

Tisztítás

Az Ön gépét minimális karbantartás melletti hosszú távú használatra terveztük. Az eszköz folyamatos, megfelelő működése a megfelelő gondozástól és a rendszeres tisztítástól is függ.

- Tartsa tisztán és szárazon a fűnyírót.

• Rendszeresen távolítsa el a füvet és a szennyeződést a fünyíróról egy tompa kaparóeszközzel.
• Kizárólag enyhe szappanos vízzel megnedvesített törlőkendővel tisztítsa a fünyírót. Soha ne hagyja, hogy folyadék kerüljön az eszközbe és az eszköz egyetlen részét se merítse folyadékba. Ne használjon maró hatású vagy oldószer alapú tisztítószert.

Állítsa le pengé(ke)t, ha a berendezést oldalra kell dönteni a szállításkor; ha nem füvön, hanem más felületen tolja át azt; vagy éppen a fünyírót a fünyírás területére, illetve onnan el szállítja a fünyírót. Ne indítsa be a gépet, ha az ürítőnyílás előtt áll.

Tárolás

Ez lehetővé teszi a gép biztonságos lehülését a tárolás előtt. A biztonság kedvéért cserélje ki a kopott vagy sérült alkatrészeket. Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.

1. Kapcsolja ki a terméket, válassza le a biztonsági kulcsot (21), majd távolítsa el az akkumulátor-csomagot (23) tárolás előtt.
2. Tisztítsa meg a terméket a fent részletezett módon.
3. A terméket és annak tartozékait sötét, száraz, fagymentes, jól szellőző helyen tárolja. Az ideális tárolási hőmérséklet 10 °C és 30 °C közötti.
4. A terméket mindig gyermekek számára ne hoz- záférhető helyen tárolja.
5. Javasoljuk, hogy az eredeti csomagolásban tárolja a terméket, vagy egy arra alkalmas kendővel, illetve burkolattal lefedve védje azt a portól.

Szállítás

1. Kapcsolja ki a terméket, válassza le a biztonsági kulcsot (21), majd távolítsa el az akkumulátorcsomagot (23), mielőtt elszállítaná azt.
2. Mindig a szállítófogantyúnál (7) fogva szállítsa a terméket.
3. Védje a terméket a jármüben való szállítás közben várható erős behatásoktól vagy erős rezgésektől.
4. Biztosítsa ki a terméket, hogy ne csúszhasson meg, ne borulhasson el, ne keletkezhessen benne kár, illetve ne okozhasson sérülést.

KÖRNYEZET

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó hulladékgyűjtő helyeken kell leadni.

Csak EU országokban

Elektromos szerszámot ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket szelektíven kell gyűjteni és környezetbarát módon kell kiselejtezni.

GARANCIA

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérfük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

A jelen garancia nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot szabálytalanul vagy nem rendel-tetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért.

A forgalmazók jogorvoslati teendői az előírá- soknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1.BEZPEČNOSTNÍPOKYNY

(HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az Európai Parlamentnek és a Tanácsnak az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének (2011. június 8.), valamint a következő szabványoknak és jogszabályoknak:
