BRUKSANVISNING LM504DC Vonroc

SV Översättning av bruksanvisning i original 77

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i bruksanvisningen eller på produkten:

Läs igenom bruksanvisningen.
Risk för personskada.
Risk för elstöt.
Använd hörselskydd.
Använd ögonskydd.

Försiktighet: Rör inte roterande blad. Vassa blad. Se upp för risk att skära av tår eller fingrar. Håll åskådare, särskilt barn och husdjur på ett avständ mer än 10 meter.

Gräsklipparen får inte användas utan antingen hela gräsuppsamlaren eller skyddet på plats.

Använd den inte när det regnar eller lämna gräsklipparen utomhus när det regnar.

Stäng av och ta ur säkerhetsnyckeln (isolatorbrytare) före justering, rengöring och innan du lämnar produkten utan uppsikt under någon tid.

Använd endast batterier som är laddade till samma nivå. Kombinera aldrig fulla och halvfulla batterier. Ladda alltid de två batterierna samtidigt. Utrustningens drifttid beror på batteriet med den lägre laddningsnivån. De två batterierna måste alltid vara fulladdade före användning. Stäng batteriluckan före användning.

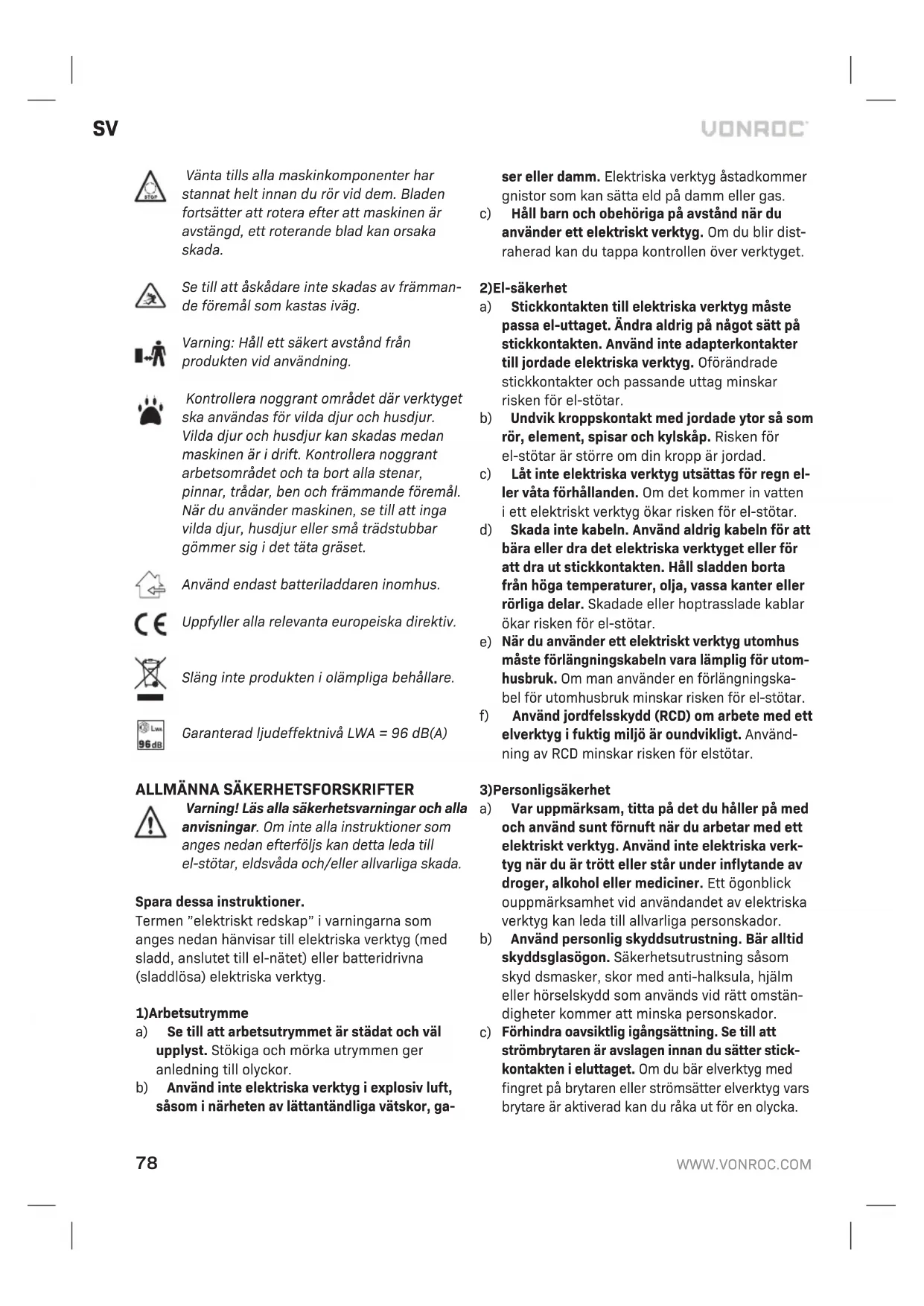

Vänta tills alla maskinkomponenter har stannat helt innan du rör vid dem. Bladen fortsätter att rotera efter att maskinen är avstängd, ett roterande blad kan orsaka skada.

Se till att åskådare inte skadas av främmande föremål som kastas iväg.

Varning: Håll ett säkert avständ från produkten vid användning.

Kontrollera noggrant området där verktyget ska användas för vilda djur och husdjur. Vilda djur och husdjur kan skadas medan maskinen är i drift. Kontrollera noggrant arbetsområdet och ta bort alla stenar, pinnar, trådar, ben och främmande föremål. När du använder maskinen, se till att inga vilda djur, husdjur eller små trädstubbar gömmer sig i det täta gräset.

Använd endast batteriladdaren inomhus.

Uppfyller alla relevanta europeiska direktiv.

Släng inte produkten i olämpliga behållare.

Garanterad ljudeffektnivå LWA = 96 dB(A)

ALLMÄNNA SÄKERHETSFORSKRIFTER

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan efterföljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada.

Spara dessa instruktioner.

Termen "elektriskt redskap" i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsutrymme

a) Se till att arbetsutrymmet är städat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor.
b) Använd inte elektriska verktyg i explosiv luft, såsom i närheten av lättantändliga vätskor, ga-

ser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas.

c) Håll barn och obehöriga på avständ när du använder ett elektriskt verktyg. Om du blir distraherad kan du tappa kontrollen över verktyget.

2) El-säkerhet

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risken för el-stötar.
b) Undvik kroppskontakt med jordade ytor så som rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad.
c) Låt inte elektriska verktyg utsättas för regn eller våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el-stötar.
d) Skada inte kabeln. Använd aldrig kabeln för att bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för el-stötar.
e) När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utomhusbruk. Om man använder en förlängningskabel för utomhusbruk minskar risken för el-stötar.
f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Användning av RCD minskar risken för elstötar.

3)Personligsäkerhet

a) Var uppmärksam, titta på det du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött eller står under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omständigheter kommer att minska personskador.
c) Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stickkontakten i eluttaget. Om du bär elverktyg med fingret på brytaren eller strömsätter elverktyg vars brytare är aktiverad kan du råka ut för en olycka.

d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift- eller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada.
e) Sträck dig inte för långt. Se till att du alltid står stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer.
f) Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt här kan fastna i de rörliga delarna.
g) Om apparater för uppsugning och uppsamling av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater används kan dammrelaterade faror minskas.
h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.
4) Underhåll av elektriska verktyg
a) Överbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för.
b) Använd inte verktyget om strömbrytaren är trasig. Om ett elektriskt verktyg inte kan kontrolleras med hjälp av en strömbrytare är det farligt och måste lagas.
c) Koppla loss stickkontakten från verktyget innan du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhets-åtgärder minskas risken för att det elektriska verktyget går på av misstag.
d) Förvara elektriska verktyg som inte är i bruk utom räckhäll för barn och låt inte personer som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är farliga i händerna på oerfarna användare.
e) Underhåll elektriska verktyg. Kontrollera att alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av dåligt underhållna elektriska verktyg.

f) Håll alltid sågande och skärande verktyg vassa och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över.
g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda ett elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteri och laddare
a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används för ett annat batteri.
b) Använd endast elverktyget med ett batteripack som är avsett för verktyget. Användning av andra batteripack kan medföra risk för skador och brand.
c) När du inte använder batteriet ska det förvaras så att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontakterna på batteriet. Kortslutning av batterikon- takterna kan orsaka brännskador eller brand.
d) Under extrema förhållanden kan vätska läcka ut från batteriet; undvik kontakt. Skölj med vatten vid kontakt med kroppsdelar. Uppsök genast en läkare om du får vätska i ögonen. Vätska från batteriet kan orsaka irritation eller frätskador.
e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.
f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

6)Service

a) Låt ditt elverktyg servas av en kvalificerad reparatör och enbart med originalreservdelar.

Detta säkerställer att elverktygets säkerhet upprätthålls.

b) Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

YTTERLIGARE SÄKERHETSANVISNINGAR FÖR BATTERIDRIVNA GRÄSKLIPPARE

• Låt aldrig barn eller personer som är obekanta med dessa instruktioner använda produkten. Det kan finnas lokala bestämmelser om åldersgräns för användaren. När den inte används, förvara produkten utom räckhåll för barn.
• Låt aldrig barn, personer med sensorisk eller mental begränsad kapacitet eller utan erfarenhet eller kunskap eller personer som är obekanta med dessa instruktioner använda produkten. Det kan finnas lokala bestämmelser om åldersgräns för användaren.
• Barn skall övervakas så att de inte leker med apparaten.
• Använd inte maskinen i närheten av andra, särskilt barn eller husdjur.
• Användaren är ansvarig för olyckor eller risker som uppstår för andra personer och deras egendom.
• Bär inte öppna gummiskor eller sandaler när du använder produkten. Bär alltid rejäla skor och långbyxor. Använd inte barfota.
• Inspektera noggrant området där maskinen ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål.
• Innan användning, inspektera alltid visuellt bladen. bladbultarna och klippmontaget för att se om de är slitna eller skadade. Byt slitna eller skadade blad och bultar i set för att behålla balansen.
• Klipp endast i dagsljus eller bra artificiellt ljus.
• Undvik att klippa under dåliga väderleksförhållanden särskilt när det finns risk för åska.
• Undvik att använda maskinen i vått gräs om det går.
• Gå, spring aldrig.
• Använd aldrig gräsklipparen med defekta skydd eller utan säkerhetsenheter, exempelvis deflektor och/eller gräsuppsamlare på plats.

• Vi rekommenderar att du använder hörselskydd för din egen bekvämlighet.

• Använd aldrig maskinen när du är trött, sjuk eller under påverkan av alkohol eller medicin.

• Arbete i sluttningar kan vara farligt:

• Klipp inte branta sluttningar.

• Håll alltid god balans i sluttningar eller vått gräs.
• Arbeta tvärs över sluttningar, inte upp och ner.

• laktta extrem försiktighet när du byter riktning i sluttningar.

• Var ytterst försiktig när du går tillbaka eller drar maskinen mot dig.

• Klipp inte genom att dra maskinen mot dig.
• Vänta tills bladen har stoppats om maskinen måste lutas för transport vid korsning av andra ytor än gräs och när maskinen transporteras till och från det område där den ska användas.
• Luta inte maskinen när du startar eller sätter på motorn.
• Slå på motorn enligt instruktionerna med fötterna långt borta från roterande delar.
• Ha inte händer eller fötter i närheten eller under roterande delar.
• Håll dig alltid på avständ från utkastområdet när du använder maskinen.
• Plocka aldrig upp eller bär maskinen medan motorn är igång.
• Vid förvaring, se till att trädgårdsredskapets alla fyra hjul står på marken/golvet.
• Lyft endast trädgårdsredskapet med bärhandtaget. Använd bärhandtaget med försiktighet.
• Ändra inte maskinen. Otillåtna modifieringar kan försämra säkerheten för din maskin, leda till ökat buller och vibrationer och dålig prestan- da.

• Ta bort säkerhetsnyckeln (isolatorbrytare):

• När du lämnar maskinen.

• Innan du tar bort en blockering.
• Innan du kontrollerar, rengör eller arbetar på maskinen.
• Efter att ha träffat ett främmande föremål. Inspektera apparaten efter skador och reparera om så behövs.
• Om maskinen börjar vibrera onormalt (kontrollera omedelbart).

SÄKERHETSVARNINGAR FÖR BATTERI

a) Öppna inte batteriet. Risk för kortslutning.
b) Skydda batteriet mot hetta, t.ex. mot kontinuerlig intensiv solstrålning, brand, vatten och fukt. Risk för explosion.

c) Vid skada och felaktig användning av batteriet kan ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvär. Ångorna kan irritera andningssystemet.
d) Använd endast batteriet i kombination med din Vonroc industriprodukt. Denna åtgård ensamt skyddar batteriet mot farlig överbelastning.
e) Batteriet kan skadas av vassa föremål såsom spikar eller skruvmejslar eller externa krafter. En intern kortslutning kan uppstå och batteriet kan brinna, avge rök, explodera eller överhettas.

FÖR LADDAREN

Avsedd användning

Ladda endast CD801AA och CD803AA typ av laddningsbara batterier Batteripaket med laddaren. Andra typer av batterier kan explodera och orsaka personskada och skada.

a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras.
b) Barn som övervakas får inte leka med apparaten.
c) Ladda inte batterier som inte är uppladdningsbara!
d) Batterierna måste placeras i ett väl ventilerat område under laddning!

Denna apparat kan användas av barn från 8 år och personer med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de övervakas eller får instruktioner om hur apparaten används på ett säkert sätt och är medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.

Elsäkerhet

Kontrollera alltid att strömförsörjningens spänning överensstämmer med spänningen på märkplåten.

• Använd inte maskinen om nätkabeln eller nät- kontakten är skadad.
• Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm ^2 . Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.

2.MASKININFORMATION

Avsedd användning

Denna produkt är utformad för gräsklippning i hemmiljöer. Gräsklipparen är avsedd för privata trädgårdar hemma. Gräsklipparen får inte användas för att trimma buskar, häckar eller sly, för att skära av vegetation, planterade tak eller balkongod-lat gräs, för att rengöra (dammsuga) smuts och skräp från gångvägar eller för att hugga upp träd eller häckklipp. Dessutom kan gräsklipparen inte användas som kraftkultivator för att jämna ut höga områden som jordhögar. Utrustningen ska endast användas för det föreskrivna ändamålet. All annan användning anses vara ett fall av missbruk.

TEKNISKA SPECIFIKATIONER

Denna handbok har tagits fram för olika uppsättningar / artikelnummer. Kontrollera motsvarande artikelnummer i specifikationstabellen nedan för korrekt sammansättning och innehåll i din uppsättning.

Modellnr. Batterier ingår Laddare ingår
LM504DC	-	-
S2_LM504DC	2 x CD801AA 2 x CD802AA
S4_LM504DC	2 x CD803AA	2 x CD802AAor 1 x CD820AA

MASKIN
Modellnr. LM504DC
Spänning 40V (2 x 20V)	---
Varvtal utan belastning 3400/min
Skärbredd	330 mm
Skärhöjd	30/40/50/60/70mm
Kapacitet gräsbehållare	30 L
Vikt	8.5 kg
Skyddsnivå	IPX1
Ljudtrycksnivå ( L_pa )	71.4dB(A), K=2.35dB(A)
Ljudeffektnivå ( L_wa )	91.4dB(A), K=2.35dB(A)
Vibrationsvärde	<2.5m/ s^2 , K=1.5m/ s^2
BATTERI
Modellnr. CD801AA
Batterityp Lithium-Ion
Spänning 20V	---
Kapacitet 2.0 Ah
Rekommenderad laddare CD802AA, CD820AA
Vikt 0.3 kg

Modellnr. CD803AA
Batterityp Lithium-Ion
Spänning 20V	---
Kapacitet 4.0 Ah
Rekommenderad laddare CD802AA, CD820AA
Vikt 0.65 kg

LADDARE
Modellnr. CD802AA
Laddarinmatning 220-240V, 50Hz	0.4A
Laddarutmatning 21V	--- 2.5A
Laddningstid 2Ah batteri 60 minuter
Laddningstid 4Ah batteri 120 minuter
Rekommenderade batterier CD801AA, CD803AA
Vikt 0.36 kg

Modellnr. CD820AA
Laddarinmatning	220-240V, 50-60Hz, 200W
Laddarutmatning 21V	--- 2.3A, <3.8A
Laddningstid 2Ah batteri 45 minuter
Laddningstid 4Ah batteri 85 minuter
Rekommenderade batterier CD801AA, CD803AA
Vikt 0.81 kg

Använd endast följande batterier från VONROC VPOWER 20V batteriplattform. Användning av andra batterier kan orsaka allvarliga skador eller skador på verktyget.

CD801AA 20V, 2Ah Lithium-jon

CD803AA 20V, 4Ah Litium-jon

Följande laddare kan användas för att ladda dessa batterier.

CD802AA Snabbladdare

CD820AA Dubbel snabbladdare

Batterierna från VONROC VPOWER 20V batteriplattform är utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg.

Vibrationsnivå

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN60335; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet:

• om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån;
• när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån.

Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-6.

1. Övre handtag
2. Växelbrytare
3. Säkerhetsknapp
4. Strömkabel
5. Maskin
6. Kabelhållare
7. Bärhandtag
8. Hjul
9. Hjulskydd
10. Gräsuppsamlare
11. Gräsuppsamlarlock
12. Gräsuppsamlarskydd
13. Gräsnivåindikator
14. Nedre handtag
    15A. Handtagsjusteringsvred
    15B.Bult för vred
15. Bärhandtag till gräsuppsamlare
16. Höjdjusteringsspak
17. Gräsutkast
18. Batterilock

19. Batterifack

20. Säkerhetsnyckel (isolatorbrytare)

21. Upplåsningsknapp för batteriet

22. Batteri

23. Knapp för batteri-LED-indikatorer

24. Batteri-LED-indikatorer

25. Laddare

26. LED-laddningsindikering

27. Blad

28. Bladbult

29. Laddare

30. Röd LED-laddningsindikering

31. Gul LED-laddningsindikering

32. Grön LED-laddningsindikering

3.MONTERING

Ta bort batteriet innan du utför något arbete på elverktyget.

Batteriet måste laddas innan det används för första gången.

Varning: Använd endast batterier som är laddade till samma nivå. Kombinera aldrig fulla och halvfulla batterier. Ladda alltid de två batterierna samtidigt. Utrustningens drifttid beror på batteriet med den lägre laddningsnivån. De två batterierna måste alltid vara fulladdade före användning.

Insättning av batteriet i maskinen (Fig. A, J)

Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen. Stäng batteriluckan före användning.

1. Öppna batterifackets lock (19).
2. Sätt in batteriet (23) i maskinens bas (20) enligt fig. J.
3. Skjut batteriet framåt tills det klickar på plats.
4. Upprepa för det andra batteriet (23).
5. Stäng luckan till batteriuttaget (19).

Borttagning av batteriet från maskinen (Fig. A, J)

1. Öppna batterifackets lock (19).
2. Dra ut batteriet (23) ur maskinens bas (20) enligt fig. J.
3. Upprepa för det andra batteriet (23).

Kontroll av batteriets laddningsstatus (Fig. K)

• Tryck kort på knappen (24) på batteriet för att kontrollera batteriets laddningsstatus.
• Batteriet har 3 lampor som indikerar laddningsnivån. Ju fler lampor som lyser, desto mer är batteriet laddat.
• När lamporna inte lyser betyder det att batteriet är tomt och måste laddas omedelbart.

Laddning av batteriet med CD802AA laddaren (Fig. K)

1. Ta ut batteriet (23) från maskinen.
2. Vänd batteriet (23) upp och ner och tryck in det i laddaren (26) enligt fig. K.
3. Tryck in batteriet tills det kommer in i luckan helt.
4. Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens (27) LED-indikeringar kommer att lysa och visa laddningsstatusen.

Laddaren har två laddningsindikeringslampa (27) som indikerar laddningsprocessens status:

Röd LED Status Grön LED status Laddningsstatus
Av Av Ingen ström
Av På		Standbyläge:- Inget batteriinsatt eller,- Batteri insattmen laddningenslutfördes
På Av		Batteriladdningpågår

• Det kan ta upp till 60 minuter att fulladda 2 Ah-batteriet.
• Det kan ta upp till 120 minuter att fulladda 4 Ah-batteriet.

Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats.

När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd.

Laddning av batteriet med CD820AA dubbelladdare (fig. L)

1. Ta ut batteriet (26) från maskinen.

2. Vänd batteriet (26) upp och ner och tryck in det i laddaren (30) enligt fig. L.

3. Tryck in batteriet tills det kommer in i luckan helt.

4. Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens (31, 32, 33) LED-indikeringar kommer att lysa och visa laddningsstatusen.

Laddaren har 6 laddningsindikeringslampa (31, 32, 33) som indikerar laddningsprocessens status:

Artikel Villkor LED-färg
Standby Ström på På På På
Laddar Började ladda(10-19V DC±0.5V DC)	Blin-kar	Av Av
Halvklar laddning(19-20V DC±0.5V DC)	På	Blin-kar	Av
Klar med laddning(20-21V DC±0.5V DC)	På På		Blin-kar
Fulladdat Underhållsladdning≤300±150mA	På På På
Sluta ladda
Hög temperatur	Högtemperaturskyddav batteriet fungerar	På På På

• Det kan ta upp till 45 minuter att fulladda 2 Ah-batteriet.
• Det kan ta upp till 85 minuter att fulladda 4 Ah-batteriet.

Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats.

När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd.

Montering av det nedre handtaget (fig. A, B)

1. För in det nedre handtaget (14) i det avsedda hålet på gräsklipparkroppen, som visas i figur B. Se till att hålet i det nedre handtaget (14) är i linje med hålet i gräsklipparkroppen.
2. Sätt i skruven i hålet och dra åt genom att vrida medurs, som visas i figur C.
3. Upprepa dessa steg för det andra nedre handtaget (14).

Montering av det övre handtaget (fig. A, C, D)

1. Fäst det övre handtaget (1) på det nedre handtaget (14) med de medföljande bultarna och handtagsknapparna (15A) som visas i figur C. Se till att strömbrytaren (3) sitter på höger sida när du står bakom gräsklipparen.
2. Fäst kabeln i handtaget med hjälp av kabelhållarna (6), som visas i figur D.

Notera: När handtagsknapparna (15A) lossas kan det övre handtaget (1) fällas ner för förvaring av gräsklipparen. Se till att strömkabeln inte fastnar.

Ihopsättning och montering av gräsuppsamlaren (fig. A, E, F, G, H)

Gräsklipparen ska inte användas utan att gräsuppsamlaren eller skydden finns på plats.

Det är möjligt att använda gräsklipparen med eller utan gräsuppsamlare. Kom ihåg att gräsuppsamlarens lock (11) måste sänkas när du klipper utan gräsuppsamlare. Använd inte gräsklipparen med utloppslocket lyft.

1. Sätt ihop de två halvorna av gräsuppsamlaren (10), som visas i figur I.
2. Montera gräsuppsamlarens lock (12) på den monterade gräsuppsamlaren (10), som visas i figur F.
3. Montera gräsuppsamlarens bärhandtag (16) på gräsuppsamlarens lock (12), som visas i figur G.
4. Figur H visar en korrekt monterad gräsuppsamlare.
5. Lyft gräsuppsamlarens lock (11) och fäst den monterade gräsuppsamlaren på gräsklipparen. Se till att skårorna i gräsuppsamlaren ligger i linje med hållarna på gräsklimparkroppen.

Obs: Gräsuppsamlaren är försedd med en gräsni-våindikator (13) som visar mängden klippt gräs. Så länge gräsuppsamlaren inte är full öppnas indikatorn. När gräsuppsamlaren är full stängs indikatorn. I så fall ska du omedelbart sluta klippa och tömma gräsuppsamlaren. Denna indikator är bara en grov riktlinje, av vilken funktionaliteten beror på tillståndet inuti gräsuppsamlaren.

Byte av skärblad (fig. A, M)

Ta bort batteriet innan du utför något arbete på elverktyget.

När du monterar sågbladet, använd skyddshandskar. Risk för skador om man kommer i kontakt med sågbladet.

Använd endast blad som rekommenderas av tillverkaren.

1. Ta bort gräsbehållaren.
2. Vänd gräsklipparen på sidan.
3. Håll i ordentligt skärbladet med skyddshandskar.
4. Vrid skärbladets fästskruv moturs för att lossa den, som visas i figur P.
5. Byt ut eller slipa skärbladet.
6. Installera skärbladet, använd ovanstående procedur i omvänd ordning (hål i skärbladet måste sitta på spindelbultarna).
7. Det är bäst att överlåta slipning eller byte av skärblad till en kvalificerad person. Endast originaldelar skall användas. Alla defekter bör repareras av en verkstad som auktoriserats av tillverkaren.

4.ANVÄNDNING

Innan användning, inspektera alltid visuellt bladen. bladbultarna och klippmontaget för att se om de är slitna eller skadade. Ta bort batteriet från maskinen. Byt slitna eller skadade blad och bultar i set för att behålla balansen. Byt slitna eller skadade blad och bultar i set för att behålla balansen.

Om maskinen börjar vibrera onormalt (kontrollera omedelbart):

• inspektera för skada,
• ersätt eller reparera eventuella skadade delar,
• kontrollera för och dra åt eventuella lösa delar.

Stäng omedelbart av maskinen i följande fall:

• när du lämnar maskinen,
• innan du rensar blockeringar eller rensar rännan,
• innan du kontrollerar, rengör eller arbetar på maskinen,
• efter att ha träffat ett främmande föremål. Inspektera maskinen för skador och gör reparationer innan du startar om maskinen och använder den;

Var försiktig när du justerar maskinen så att inte fingrarna fastnar mellan knivar/delar som rör sig och maskinens fasta delar.

Inställning av klipphöjd (fig. A, I)

Stäng av utrustningen, vänta tills bladet stannar och ta bort batteriet. Det finns risk för skador. Beroende på önskad klipphöjd kan du justera höjden i ett av tre lägen. Justera klipphöjden efter behoven på din gräsmatta. Klipphöjden beror på typen av gräsmatta och dess faktiska höjd. När du klipper högt gräs, börja med maximal klipphöjd och gör ett andra klipp med lägre klipphöjd. En högre klipphöjd bör alltid väljas för säsongens första klippning.

1. Dra höjdjusteringsspaken (17) utåt (bort från maskinhuset) enligt figur I.
2. Medan du håller höjdjusteringsspaken (17) i utåtläge, tryck den framåt eller bakåt till önskad klipphöjd.
3. Släpp spaken (17) och se till att den sitter ordentligt i spåret.

OBS: Det finns 5 klipphöjdsnivåer tillgängliga: 30 mm, 40 mm, 50 mm, 60 mm, 70 mm.

Igångsättning och avstängning av maskinen (fig. A, N)

Innan du börjar, placera produkten på en plan yta fri från högt gräs.

Rengör undersidan av däcket innan du sätter på maskinen.

Håll fötterna undan från klippbladen.

Luta inte produkten när du startar eller sätter på motorn.

1. Se till att säkerhetsnyckeln (21) är isatt på avsedd plats under batteriluckan (19)
2. För att starta maskinen, håll in säkerhetsknappen (3) och tryck på strömbrytaren (2). Medan du håller på strömbrytaren (2) kan du släppa trycket på säkerhetsknappen (3).
3. För att stoppa maskinen, släpp strömbrytaren (2) och vänta tills skärbladet slutar rotera.

Användning av gräsklipparen (fig. A, O)

Se alltid till att ett säkert avständ (som tillhandahålls av de långa handtagens längd) hålls mellan användaren och gräsklipparens hus.

Var särskilt försiktig när du klipper och ändrar riktning i backar och sluttningar. Behåll ett stabilt fotfäste och använd stadiga, halkfria skor och långbyxor. Klipp alltid längs med sluttningen (inte upp och ned). Av säkerhetsskäl får gräsklipparen inte användas för att klippa i sluttningar vars lutning överstiger 15 grader.

Var särskilt försiktig när du backar och drar gräsklipparen. Snubbelrisk!

Före användning

• Se till att gräsmattan är fri från stenar, pinnar, tråd eller andra föremål som kan skada produkten.
• Klipp inte vått gräs eftersom det tenderar att fastna på produktens undersida, vilket förhindrar korrekt utsläpp av gräsklipp, och det kan också få dig att halka och falla.
• Klipp aldrig av mer än en tredjedel av gräsets totala längd för en frisk gräsmatta. På hösten ska gräsmattor bara klippas så länge det växer.
• Skjut produkten långsamt framåt, tvinga inte.
• Klipp i lätt överlappande rader. Det mest effektiva sätt som hela gräsmattan klipps utan att missa några fläckar visas på figur O.
• Cirkla runt rabatter. När du när en rabatt mitt på gräsmattan, klipp en rad eller två runt omkretsen av rabatten.
• Var särskilt uppmärksam när du byter riktning.
• Klipp alltid längs med sluttningen (inte upp och ned). Du kan förhindra att gräsklipparen glider ner genom att hålla en position i vinkel uppåt.
• Välj klipphöjden efter gräsets längd. Gör flera övergångar för att förhindra att för mycket gräs klipps på en gång.
• Töm gräsuppsamlaren regelbundet.

Notera: Drifttiden för de uppladdningsbara batterierna och därmed den yta i kvadratmeter som kan täckas med en enda batteriladdning är till stor del beroende av gräsets tillstånd (t.ex. täthet, fukt, höjd, klipphöjd etc.) och klipphastigheten (gånghastighet). För att anpassa områdets täckning efter dina individuella behov, rekommenderas att du klipper gräsmattan oftare, med högre klipphöjd och med lämplig hastighet. Att ofta slå på och av utrustningen under klippning kommer också att minska mängden yta som du kan täcka. Om drifttiden för de laddningsbara batterierna (områdestäckningen) trots ovanstående åtgärder fortfarande är otillfredsställande, kan du åtgärda problemet genom att använda laddningsbara batterier med större kapacitet (Ah).

Efter användning

1. Efter användning, stäng av produkten, koppla ur säkerhetsnyckeln (21).
2. Ta bort batteriet (23).
3. Kontrollera, rengör och förvara produkten enligt beskrivningen i kapitlet "underhåll".

5.UNDERHÅLL

Stäng av utrustningen, vänta tills bladet stannar och ta bort batteriet. Det finns risk för skador.

Rengöring

Din gräsklippare har konstruerats för att fungera under lång tid med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på korrekt gräsklippning och regelbunden rengöring.

• Håll gräsklipparen ren och torr.
• Använd regelbundet en trubbig skrapa för att ta bort gräs och smuts från gräsklipparen
• Använd endast mild såpa och en fuktig trasa för att rengöra gräsklipparen. Låt aldrig vätska komma in i verktyget och sänk aldrig ned någon del av verktyget i vätska. Använd inte någon slipande eller lösningsmedelsbaserat rengörings medel.

Stoppa bladet/bladen om maskinen måste lutas för transport vid korsning av andra ytor än gräs och vid transport av maskinen till och från området som ska användas. Starta inte maskinen när du står framför utloppsöppning.

Förvaring

Låt alltid maskinen svalna innan du ställer undan den. Byt slitna eller skadade delar av säkerhetsskäl. Använd endast originalreservdelar och tillbehör.

1. Stäng av produkten, koppla ur säkerhetsnyckeln (21) och ta bort batteriet (23) före förvaring.
2. Rengör produkten enligt beskrivningen ovan.
3. Förvara produkten och dess tillbehör på en mörk, torr, frostfri och välventilerad plats. Den idealiska lagringstemperaturen är mellan 10 °C och 30 °C.
4. Förvara alltid produkten på en plats som är oåtkomlig för barn.
5. Vi rekommenderar att du använder originalförpackningen för förvaring eller täcker produkten med en lämplig trasa eller hölje för att skydda den mot damm.

Transport

1. Stäng av produkten, koppla ur säkerhetsnyckeln (21) och ta bort batteriet (23) före transport.
2. Transportera alltid produkten i dess trans-porthandtag (7).
3. Skydda produkten från kraftiga stötar eller starka vibrationer som kan uppstå under transport i fordon.
4. Säkra produkten för att förhindra att den halkar eller faller och skadas.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC produkter är utvecklade enligt högsta kvalitetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktoriserat servicecenter.
• Normaltslitage.
• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.
• Icke-originalreservdelar har använts.

Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar.

Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.

1.SIKKERHEDSANVISNINGER

Advarsel: Hold en sikker afstand til produktet, när det anvendes.
