MANUAL DE UTILIZARE LM504DC Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile.

Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

In manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Pericol de rănire personală.

Pericol de electrocutare.

Purtați protectii antifonice.

Purtați protectie pentru ochi.

Atenție: Nu atingeți lamele rotative. Lame ascuțite. Aveți grijă să nu vă tăiați degetele de la picioare sau de la mâini. Persoanele din jur, în special copiii și animalele de companie trebuie să păstreze o distanță mai mare de 10 m.

Maşina de tuns iarba nu trebuie să fir folosită fără recipientul de iarbă sau apărătoarea în poziție.

Nu utilizați în ploaie sau nu lăsați mașina de tuns iarba în aer liber în timp ce plouă.

Opriți și scoateți cheia de siguranță (întrerupătorul de izolare) înainte de a regla, curăța și înainte de a lăsa produsul nesupravegheat pentru o perioadă de timp.

Utilizați numai baterii care sunt încărcate la același nivel. Nu combinați niciodată bateriile încărcate complet și pe jumătate. Încărcați întotdeauna cele două baterii simultan. Durata de funcționare a echipamentului depinde de accumulatorul cu nivelul de încărcare mai mic. Cele două baterii trebuie să fie întotdeauna încărcate complet înainte de utilizare. Închideți capacul accumulatorului înainte de utilizare.

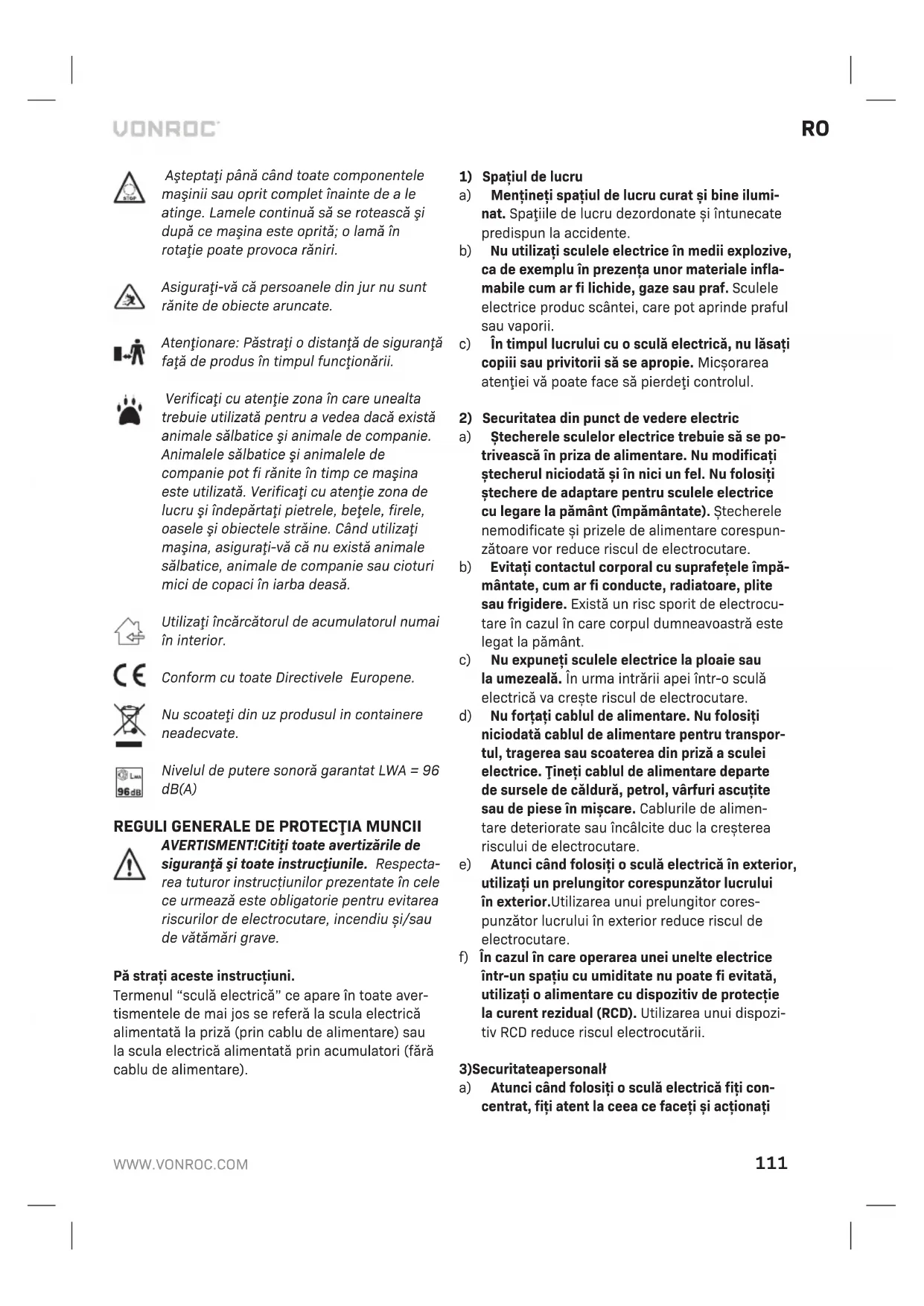

Aşteptați până când toate componentele mașinii sau oprit complet înainte de a le atinge. Lamele continuă să se rotească și după ce mașina este oprită; o lamă în rotație poate provoca răniri.

Asigurați-vă că persoanele din jur nu sunt rănite de obiecte aruncate.

Atenționare: Păstrați o distanță de siguranță față de produs în timpul funcționării.

Verificați cu atenție zona în care unealta trebuie utilizată pentru a vedea dacă există animale sălbatice și animale de companie. Animalele sălbatice și animalele de companie pot fi rănite în timp ce mașina este utilizată. Verificați cu atenție zona de lucru și îndepăratați pietrele, bețele, firele, oasele și obiectele străine. Când utilizați mașina, asigurați-vă că nu există animale sălbatice, animale de companie sau cioturi mici de copaci în iarba deasă.

Utilizați încărcătorul de accumulatorul numai în interior.

Conform cu toate Directivele Europene.

Nu scoateți din uz produsul in containere neadecvate.

Nivelul de putere sonoră garantat LWA = 96 dB(A)

REGULI GENERALE DE PROTECTIA MUNCII

AVERTISMENT!Citiți toate avertizările de siguranță și toate instrucțiunile. Respectarea tuturor instrucțiunilor prezentate în cele ce urmează este obligatorie pentru evitarea riscurilor de electrocutare, incendiu și/sau de vătămări grave.

Pă strați aceste instrucțiuni.

Termenul "sculă electrică" ce apare în toate aver- tismentele de mai jos se referă la scula electrică alimentată la priză (prin cablu de alimentare) sau la scula electrică alimentată prin accumulatori (fără cablu de alimentare).

1) Spatiul de lucru

a) Mentineți spațiul de lucru curat și bine iluminat. Spațiile de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizati sculele electrice în medii explozive, ca de exemplu în prezența unor materiale inflamabile cum ar fi lichide, gaze sau praf. Sculele electrice produc scântei, care pot aprinde praful sau vaporii.

c) în timpul lucrului cu o sculă electrică, nu lăsați copiii sau privitorii să se apropie. Micșorarea atenției vă poate face să pierdeți controlul.

2) Securitatea din punct de vedere electric

a) Ștecherele sculelor electrice trebuie să se potrivească în priza de alimentare. Nu modificați ștecherul niciodată și în nici un fel. Nu folosiți ștechere de adaptare pentru sculele electrice cu legare la pământ (împământate). Ștecherele nemodificate și prizele de alimentare corespunzătoare vor reduce riscul de electrocutare.

b) Evitați contactul corporal cu suprafetele împământate, cum ar fi conducte, radiatoare, plite sau frigidere. Există un risc sporit de electrocutare în cazul în care corpul dumneavoastră este legat la pământ.

c) Nu expuneți sculele electrice la ploaie sau la umezeală. În urma intrării apei într-o sculă electrică va crește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a sculei electrice. Țineți cablul de alimentare departe de sursele de căldură, petrol, vârfuri ascuțite sau de piese în mișcare. Cablurile de alimentare deteriorate sau încâlcite duc la creșterea riscului de electrocutare.

e) Atunci când folosiți o sculă electrică în exterior, utilizați un prelungitor corespunzător lucrului în exterior. Utilizarea unui prelungitor corespunzător lucrului în exterior reduce riscul de electrocutare.

f) în cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu dispozitiv de protectie la curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul electrocutării.

3) Securitateapersonal

a) Atunci când folosiți o sculă electrică fiți concentrat, fiți atent la ceea ce faceti și acționați

conform bunului simț. Nu folosiți o sculă electrică atunci când sunteți sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la vătămări personale grave.

b) Utilizați echipamentul de protecție corporală. Folosiți întotdeauna ochelari de protecție.
Folosirea echipamentelor de protecție conform condițiilor de lucru, ca de exemplu măști de praf, încălțăminte de protecție anti-alunecare, căști de protecție sau antifoane va reduce vătămările personale.
c) Evitați pornirea accidentală. Înainte de a introduce scula electrică în priza de alimentare, asigurațivă că aveți comutatorul de acționare în poziția oPRiT (off). Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea.
d) Înainte de a pune în funcțiune scula electrică, îndepărtați toate penele sau cheile de reglare. O cheie sau o pană care au fost lăsate atașate de o parte rotativă a sculei electrice poate duce la vătămări personale.
e) Nu vă întindeți pentru a ajunge la punctul de lucru. Mențineți permanent un contact ferm al piciorului și un echilibru stabil. În acest fel pu- teți controla mai bine scula electrică în situații neprevăzute.
f) Îmbrăcați-vă în mod adecvat. Nu purtați haine largi sau bijuterii. Părul, hainele și mănușile trebuie menținute departe de părțile în mișcare. Hainele largi, părul și bijuteriile pot fi agățate și prinse de părțile în mișcare.
g) Dacă dispositivele sunt construite pentru a fi conectate la echipamente de extragere și colectare a prafului, asigurați-vă că aceste echipamente sunt conectate și funcționează corect. Folosirea unor astfel de echipamente poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.
4) Utilizarea și întreținerea sculei electrice
a) Nu forțați scula electrică. Folosiți scula electrică adecvată operațiunii care trebuie efectuată.

O sculă electrică adecvată își va efectua mai bine și mai în siguranță sarcina deoarece este folosită la parametrii pentru care a fost proiectată.

b) Nu folositi scula electrică în cazul în care comutatorul de acționare nu realizează pornirea și oprirea acesteia. Orice sculă electrică ce nu poate fi comandată cu ajutorul comutatorului de acționare este periculoasă și trebuie reparată.
c) Înainte de a efectua orice fel de reglaje, schimbări ale accesoriiilor sau pe perioada depozitării sculelor electrice deconectați ștecherul de la sursa de energie electrică. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice.
d) Nu depozitați sculele electrice neutilizate la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiare cu sculele electrice sau cu prezentele instrucțiuni să le utilizeze. Sculele electrice sunt periculoase atunci când sunt utilizate de către persoane neinstruite.
e) Întrețineți sculele electrice. Verificați alinierea sau prinderea părților în mișcare, verificați componentele sculei pentru a vă asigura că nu sunt sparte și, de asemenea, verificați orice alte situații care ar putea afecta funcționarea sculei electrice. Dacă scula electrică se defectează, reparați-o înainte de a o refolosi. Sculele electrice întreținute necorespunzător duc la producerea multor accidente.
f) Mențineți sculele așchietoare ascuțite și curate. Sculele așchietoare întreținute corespunzător, având muchiile tăietoare ascuțite, se înțepenesc mai greu și sunt mai ușor de controlat.
g) Utilizați sculele electrice, accesoriiile și burghiele etc., în conformitate cu prezentele instrucțiuni și în mod corespunzător tipului de sculă electrică utilizat, ținând seama de condițiile de lucru și de sarcina care trebuie efectuată. Utilizarea unor scule electrice pentru operații diferite de cele pentru care acestea au fost proiectate poate duce la situații periculoase.
h) Tineți mânerele și suprafetele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafetele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.
5) Utilizarea și întreținerea uneltei cu accumulator
a) încărcați din nou numai cu încărcătorul specifi- cat de producătorul. încărcătorul potrivit cu un

tip de accumulator poate crea riscul incendiului dacă este utilizat cu un alt accumulator.

b) Folosiți instrumentele electrice numai cu acumulatoare proiectate specific. Utilizarea oricăror alte acumulatoare pot crea riscul accidentului personal și al incendiului.

c) În timp ce accumulatorul nu este utilizat, feriți-l de alte obiecte metalice cum ar fi cleme de birou, monede, chei, cuie, şuruburi ori alte obiecte metalice mărunte care ar putea crea conexiunea de la un terminal până la celălalt. Scurtcircuitarea terminalelor baterii poate cauza arsuri sau incendiu.

d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochi, pe lângă măsurile amintite consultați și un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri.

e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modificată. Acumulatorii deteriorați sau modificati pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.

f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.

g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalul de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specificat poate deteriora acumulatorul și poate crește riscul de incendiu.

6)Service

a) Prevedeți repararea uneltei de lucru de către o persoană calificată, folosind exclusiv piese de schimb identice. Astfel, vă asigurați că este păstrată siguranta uneltei electrice.

b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fie efectuată numai de către producător sau furnizorii autorizați de service.

INSTRUCTIUNI SUPLIMENTARE DE SIGU- RANȚĂ PRIVIND MAȘINILE DE TUNS IARBA CU ACUMULATORI

- Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu instrucțiunile să utilizeze produsul. Regulamentele locale pot limita vârsta operatorului. Când nu este folosit nu depozitați produsul la îndemâna copiilor.

- Nu permiteți niciodată copiilor, persoanelor cu limitări fizice, senzoriale sau mentale sau cu lipsă de experiență și/sau cunoștințe și/sau persoanelor care nu cunosc aceste instrucțiuni să utilizeze produsul. Regulamentele locale pot limita vârsta operatorului.

- Copiii trebuie să fie supravegheati, pentru a vă asigura că nu se joacă cu produsul.

- Nu lucrați niciodată când în apropiere se află persoane, în special copii sau animale de com- panie.

- Utilizatorul este responsabil pentru accidentele sau pericolele care apar la alte persoane sau proprietatea acestora.

- Nu purtați pantofi de cauciuc sau sandale deschise atunci când utilizați produsul. Purtați întotdeauna încăltăminte rezistentă și pantaloni lungi. Nu-I folosiți descult.

- Inspectați temeinic zona în care urmează să fie folosită mașina și îndepărtați toate pietrele, bețele, firele, oasele și alte obiecte străine.

- Înainte de utilizare, verificați întotdeauna vizual pentru a vedea dacă lamele, şuruburile lamelor și ansamblul tăietor nu sunt uzate sau deteriorate. Înlocuți lamele și şuruburile uzate sau deteriorate în grup pentru a menține echilibrul.

- Tundeți numai la lumina zilei sau în condiții de lumină artificială bună.

- Evitați tunderea în condiții meteorologice nefavorabile în special atunci când există un risc de trăsnet.

- Evitați să folosiți mașina pe iarbă umedă, dacă este posibil.

- Mergeți și nu alergați niciodată.

- Nu utilizați niciodată mașina cu apărători sau scuturi defecte sau cu dispozitivele de siguranță demontate cum ar fi spre exemplu deflectorul sau coșul de colectare a ierbii.

- Vă sfătuim să purtați ochelari de protecție pentru urechi, pentru confortul dvs.

- Nu folosiți niciodată mașina atunci când sunteti obosit, bolnav sau sub influența alcoolului sau a unor medicamente.

• Lucrul pe zone înclinate poate fi periculos:
• Nu lucrați pe pante foarte abrupte.
• Asigurați-vă întotdeauna că aveți o poziție bună pe pante sau pe iarba umedă.
• Tundeți transversal gazonul pe pante în sus și în jos.
• Fiți deosebit de atenți atunci când schimbați direcția în pantă.
• Fiți extrem de prudent atunci când faceți un pas înapoi sau când trageți mașina spre dvs.
• Nu tundeți niciodată trăgând mașina de tuns iarba spre dvs.
• Așteptați până când lamele se opresc dacă mașina trebuie să fie încinată pentru transport atunci când traversează alte suprafețe decât iarba și atunci când transportați mașina spre și dinspre zona care urmează să fie cosită.
• Nu înclinați maçina atunci când porniți sau porniți motorul.
• Porniți motorul în conformitate cu instrucțiunile, cu picioarele la distanță față de piesele rotative.
• Nu puneti mâinile sau picioarele în apropierea sau sub piesele rotative.
• Întotdeauna stați departe de zona de descărcare atunci când folosiți mașina.
• Nu ridicati și nu transportați niciodată mașina în timp ce motorul este în funcțiune.
• La depozitare, asigurați-vă că toate cele 4 roți ale uneltei de grădină se află pe sol/podea.
• Ridicați unealta de grădină numai cu mânerul de transport. Folosiți cu grijă mânerul de transport.
• Nu modificati mașina. Modificările neautorizate pot afecta siguranța mașinii, pot duce la creșterea zgomotului și a vibrațiilor și la performanțe slabe.
• Scoateți cheia de siguranță (întrerupătorul de izolare):
• Ori de câte ori părăsiți mașina.
• Înainte de eliminarea unui blocaj.
• Înainte de a verifica, de a curăța sau de a lucra la mașină.
• După lovirea unui corp străin. Inspectați mașina pentru a vedea dacă este deteriorată și schimbați lama, dacă este necesar.
• Dacă mașina începe să vibreze anormal (verificați imediat).

AVERTISMENTE DE SIGURANTĂ PENTRU BATERIE

a) Nu deschideti bateria. Pericol de scurtcircuitare.
b) Protejati bateria impotriva caldurii, de ex. impotriva expunerii puternice la soare, foc, apă și umiditate. Pericol de explozie.
c) în cazul deteriorării și utilizării necorespunzătoare a bateriei, pot fi emiși vapori. Ventilați zona și solicitați asistență medicală în caz de sesizări. Vaporii pot irita sistemul respirator.
d) Utilizați bateria numai împreună cu produsul dvs. Vonroc. Numai această măsură protejează bateria împotriva supraîncărcării periculoase.
e) Bateria poate fi deteriorată de obiecte ascuțite, cum ar fi cuie sau şurubelnițe sau prin forță aplicată exter. Poate apărea un scurtcircuit intern și bateria poate arde, exploda sau supraîncălzi.

AVERTISMENTE DE SIGURANTĂ PENTRU STAȚII DE ÎNCĂRCARE

Destinația de utilizare

Încărcați doar accumulatorii de tip CD801AA și CD803AA cu încărcătorul. Alte tipuri de accumulatori pot exploda provocând rănire personală și daune.

a) Această unealtă nu are voie să fie folosită de persoane (inclusiv copii) cu capacitați fizice, senzoriale sau mentale reduse, sau de către persoane lipsite de experiență și cunoștințe, cu excepția cazului în care acestea au fost supravegheate și instruite.
b) Nu lăsați copiii nesupravegheați să se joace cu aparatul.
c) Nu reîncărcați bateriile ne-reîncărcabile!
d) În timpul încărcării, accumulatorii trebuie amplasati într-o zonă bine ventilată!

Acest aparat poate fi utilizat de copiii cu vârsta de peste 8 ani și de către persoane cu capacități fizice, senzoriale sau mentale reduse sau de către persoane lipsite de experiență și cunoștințe dacă acestea au fost supravegheate și instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile pe care le implică. Copii nu au voie să se joace cu aparatul. Curățarea și operațiunile de întreținere nu trebuie efectuate de copii fără supraveghere.

Siguranța electrică

Verificați întotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specificații.

• Nu utilizați maçina în cazul în care cablul de alimentare și/sau fișa acestuia sunt deteriorate.
• Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minimă de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați întotdeauna complet cablul.

2. INFORMATII CU PRIVIRE LA MAŞINĂ

Domeniul de utilizare

Acest produs este conceput pentru tunderea gazonului în medii domestice. Mașina de tuns iarba este destinată grădinilor private de acasă. Mașina de tuns iarba nu poate fi folosită pentru a tăia tufișuri, garduri vii sau arbuști, pentru a tăia vegetația înaltă, acoperișurile plantate sau iarba cultivată pe balcon, pentru a curăța (aspira) murdăria și resturile de pe pasarelele sau pentru a tăia tăieturi de copaci sau garduri vii. Mai mult, mașina de tuns iarba nu poate fi folosită ca un plug pentru a nivela suprafețele înalte. Echipamentul trebuie utilizat numai în scopul prescris. Orice altă utilizare este considerată a fi necorespunzătoare.

SPECIFICATII TEHNICE

Acest manual a fost realizat pentru diferite numere de seturi/articole. Verificați numărul articolului corespunzător în tabelul de specificații de mai jos pentru a vedea compoziția și conținutul exact al setului.

Nr. model Baterii incluse		Incărcătoare incluse
LM504DC	-	-
S2_LM504DC	2 x CD801AA 2 x CD802AA
S4_LM504DC	2 x CD803AA	2 x CD802AAor 1 x CD820AA

MAŞINĂ
Nr. model LM504DC
Tensiune 40V (2 x 20V)	---
Turație la mers în gol 3400/min
Lățime de tăiere 330 mm
Înălțime de tăiere 30/40/50/60	/70mm
Capacitate cutie de colectare a ierbii	30 L
Greutate 8.5 kg
Nivel de protectție IPX1
Nivelul presiunii acustice ( L_pa )	71.4dB(A), K=2.35dB(A)
Nivelul de putere acustică ( L_wa )	91.4dB(A), K=2.35dB(A)
Valoare vibrații	<2.5m/ s^2 , K=1.5m/ s^2

ACUMULATOR
Nr. model	CD801AA
Tip accumulator	Lithiu-Ion
Voltaj	20V=
Capacitate	2.0 Ah
Incărcător recomandat	CD802AA, CD820AA
Greutate	0.3 kg

Nr. model	CD803AA
Tip accumulator	Lithiu-Ion
Voltaj	20V=
Capacitate	4.0 Ah
Incărcător recomandat	CD802AA, CD820AA
Greutate	0.65 kg

ÎNCĂRCĂTOR
Nr. model	CD802AA
Intrare incărcător	220-240V, 50Hz 0.4A
Ieșire incărcător	21V=2.5A
Timp de incărcare accumulator 2Ah	60 minute
Timp de incărcare accumulator 4Ah	120 minute
Accumulatori recomandați	CD801AA, CD803AA
Greutate	0.36 kg
Nr. model CD820AA
Intrare incărcător	220-240V, 50-60Hz, 200W
leşire incărcător 21V	--- 2.3A, <3.8A
Timp de incărcare accumulator 2Ah	45 minute
Timp de incărcare accumulator 4Ah	85 minute
Accumulatori recomandați CD801AA, CD803AA
Greutate 0.81 kg

Utilizați numai următoarele baterii ale platformei de baterii VONROC VPOWER 20V. Alte tipuri de acumulatori pot exploda provocand rănire personală și daune.

CD801AA 20V, 2Ah Lithiu-Ion

CD803AA 20V, 4Ah Lithiu-Ion

Utilizați numai următoarele incărcător pentru a incărca aceste baterii.

CD802AA Încărcător rapid

CD820AA Încărcător rapid dublu

Bateriile platformei VONROC VPOWER 20V sunt interschimbabile cu toate uneltele VONROC VPOWER 20V.

Nivelul vibrațiilor

Nivelul emisiilor de vibrații menționat in acest manual de instrucțiuni a fost măsurat in conformitate cu un test standardizat precizat in EN60335; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci cand folosiți scula pentru aplicațiile menționate:

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost intreținute, poate crește semnificativ nivelul de expunere;
• momentele in care scula este oprită sau cand funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere.

Protejati-vă impotriva efectelor vibrațiilor prin intreținerea sculei și a accesoriiilor sale, păstrand mainile calde și organizand procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2-6.

1. Mâner superior
2. Comutator pornire/oprire
3. Buton de siguranță
4. Cablu de alimentare
5. Masina
6. Suport de cablu
7. Mâner de transport
8. Roată
9. Capac de roată
10. Coş de iarbă
11. Capac cutie de colectare a ierbii
12. Capac cutie de iarbă
13. Indicator nivel iarbă
14. Mâner inferior
    15A. Buton de reglare a mânerului
    15B. Bolt pentru buton
15. Mâner de transport pentru cutia de iarbă
16. Manetă de reglare a înălțimii
17. leşire pentru iarbă
18. Capac compartiment pentru acumulator
19. Compartiment pentru accumulator
20. Cheie de siguranță (întrerupător izolator)
21. Buton deblocare accumulator
22. Acumulator
23. Buton indicatori accumulator LED
24. Indicatori accumulator LED
25. Încarcator
26. Indicatori LED încărcător
27. Lamă
28. Şurub lamă
29. Încarcator
30. Indicator roşu LED încărcător
31. Indicator galben LED încărcător
32. Indicator verde LED încărcător

3.ASAMBLAREA

Inainte de orice lucrare asupra uneltei, decuplați bateria.

Inainte de prima utilizare, accumulatorul trebuie să fie incărcat.

Avertisment: Utilizați numai baterii care sunt încărcate la același nivel. Nu combinați niciodată bateriile încărcate complet și pe jumătate. Încărcați întotdeauna cele două baterii simultan. Durata de funcționare a echipamentului depinde de accumulatorul cu nivelul de încărcare mai mic. Cele două baterii trebuie să fie întotdeauna încărcate complet înainte de utilizare.

Introducerea accumulatorului în maşină (Fig. A, J)

Asigurați-vă că exteriorul acumulatorului este curat și uscat înainte de a-l conecta la accumulator sau la mașină. Închideți capacul acumulatorului înainte de utilizare.

1. Deschideti capacul compartimentului pentru baterii (19).
2. Introduceti accumulatorul (23) în compartiment (20), așa cum este indicat în Fig J.
3. Apăsați accumulatorul până când se fixează în poziție.
4. Repetați pentru celălalt accumulator (23).
5. închideți capacul compartimentului pentru baterii (19).

Scoaterea accumulatorului din maşină (Fig. A, J)

1. Deschideti capacul compartimentului pentru baterii (19).
2. Scoateți acumulatorul (23) din compartimentul său (20), așa cum se arată în Fig. J.
3. Repetați pentru celălalt accumulator (23).

Verificarea nivelului de încărcare a accumulatorului (Fig. K)

• Pentru a verifica nivelul de încărcare a accumulatorului, apăsați scurt butonul (24) de pe accumulator.
• Acumulatorul este prevăzut cu 3 lumini care indică nivelul de încărcare, numărul de lumini aprinse semnifică gradul de încărcare a bateriei.
• Atunci când luminile sunt stinse, acest lucru semnifică faptul că accumulatorul este descărcat și trebuie încărcat imediat.

Încărcarea accumulatorului folosind încărcătorul CD802AA (Fig. K)

1. Scoateți accumulatorul (23) din mașină.
2. Întoarceți invers accumulatorul (23) și împingețil în încărcător (26), așa cum este indicat în Fig. K.

3. Apăsați acumulatorul până când este introdus complet în locaș.

4. Conectați mufa încărcătorului la o priză electrică și așteptați o perioadă. Indicatorii cu LED (27) de pe încărcător se vor aprinde și vor indica nivelul de încărcare.

Încărcătorul are 2 indicatori LED (27), care indică nivelul procesului de încărcare:

Nivel LED roşu Nivel LED verde Nivel de incărcare
Oprit Oprit Fără alimentare
Oprit Pornit		Mod standby:- Nu este niciun acu- mulator introdus sau,- Acumulator introdus dar incărcarea s-a sfarşit
Pornit Oprit		Incărcare acumulator in progres

• Încărcarea completă a accumulatorului de 2Ah poate dura până la 60 minute.
• Încărcarea completă a accumulatorului de 4Ah poate dura până la 120 minute.

După încărcarea completă a accumulatorului, scoateți mufa încărcătorului din priză și îndepăratați acumulatorul din încărcător.

Atunci când nu folosiți mașina, este indicat să depozitați acumulatorul în stare încărcată.

Încărcarea accumulatorului folosind încărcătorul dual CD820AA (Fig. L)

1. Scoateți acumulatorul (26) din mașină.
2. Întoarceți invers accumulatorul (26) și împingeți-l în încărcător (30), așa cum este indicat în Fig. L.
3. Apăsați acumulatorul până când este introdus complet în locaș.
4. Conectați mufa încărcătorului la o priză electrică și așteptați o perioadă. Indicatorii cu LED (31, 32, 33) de pe încărcător se vor aprinde și vor indica nivelul de încărcare.

Încărcătorul are 6 indicatori LED (31, 32, 33), care indică nivelul procesului de încărcare:

Element Condiții Culoare LED
		Roșu	Gal-ben	Verde
Așteptare Pornire alimentare Pornit		Pornit	Pornit
Încărcare Încărcare pe jumătate (19-20V DC±0,5V c.c.)		Pornit	Inter-mitent	Oprit
		Încărcare terminată (19-20V DC±0.5V DC)	Pornit	Inter-mitent
		Încărcare prin impulsuri (20-21V DC±0.5V DC)	Pornit	Inter-mitent
Complet încărcat	Încărcare prin impulsuri ≤300±150mA	Pornit	Pornit	Pornit
	Oprire încărcare
Tempera-tură mare	Protectția la temperaturi ridicate este activă	Pornit	Pornit	Pornit

• Încărcarea completă a accumulatorului de 2Ah poate dura până la 45 minute.
• Încărcarea completă a accumulatorului de 4Ah poate dura până la 85 minute.

După încărcarea completă a accumulatorului, scoateți mufa încărcătorului din priză și îndepărtați accumulatorul din încărcător.

Atunci când nu folosiți mașina, este indicat să depozitați acumulatorul în stare încărcată.

Asamblarea mânerului inferior (Fig. A, B)

1. Introduceți mânerul inferior (14) în orificiul prevăzut al corpului mașinii de tuns iarba, așa cum se arată în figura B. Asigurați-vă că gaura mânerului inferior (14) este aliniată cu gaura din corpul mașinii de tuns iarba.
2. Introduceți şurubul în gaură și strângeti-l rotind în sensul acelor de ceasornic, așa cum se arată în figura B.
3. Repetați pașii pentru celălalt mâner inferior (14).

Asamblarea mânerului superior (Fig. A, C, D)

1. Ataşati mânerul superior (1) la mânerul inferior (14), folosind şuruburile (15B) și butoanele de mâner (15A) furnizate, așa cum se arată în figura C. Asigurați-vă că ansamblul întrerupătorului de siguranță (3) se află pe partea dreaptă atunci când stați în spatele mașinii de tuns iarba.
2. Fixați cablul pe mâner cu ajutorul suportului de cablu (6), așa cum se arată în figura D.

Notă: Când butoanele mânerului (15A) sunt slăbite, mânerul superior (1) poate fi pliat în jos pentru a depozita mașina de tuns iarba. Asigurați-vă că nu ați prins cablul de alimentare.

Asamblarea și montarea cutiei de iarbă

(Fig. A, E, F, G, H)

Mașina de tuns iarba nu trebuie să funcționeze fără ca dispozitivul de colectare a ierbii sau dispozitivul de protecție să fie la locul lor.

Este posibil să folosiți mașina de tuns iarba cu sau fără cutia de iarbă. Amintiți-vă totuși că, atunci când tăiați fără cutia de iarbă, capacul cutiei de iarbă (11) trebuie coborât. Nu acționați mașina de tuns iarba cu capacul de evacuare ridicat.

1. Îmbinați cele două jumătăți ale coșului casetei de iarbă (10), așa cum se arată în figura E.
2. Montați capacul cutiei de iarbă (12) pe coșul cutiei de iarbă asamblat (10), așa cum se arată în figura F.
3. Montați mânerul de transport al cutiei de iarbă (16) pe capacul cutiei de iarbă (12), așa cum se arată în figura G.
4. Figura H prezintă o casetă de iarbă asamblată corect.
5. Ridicați capacul cutiei de iarbă (11) și atașați cutia de iarbă asamblată pe mașina de tuns iarba. Asigurați-vă că elementele de prindere din cutia de iarbă sunt aliniate corect cu suporturile corpului mașinii de tuns iarba.

Notă: cutia pentru iarbă este prevăzută cu un indicator al nivelului de iarbă (13), care arată cantitatea de iarbă tunsă. Atâta timp cât cutia de iarbă nu este plină, indicatorul va fi deschis. Când cutia de iarbă este plină, indicatorul se va închide. În acest caz, opriți imediat tunderea și goliti cutia de iarbă. Acest indicator este doar o orientare aproximativă, iar funcționalitatea sa depinde de acumularea din coșul de iarbă.

Înlocuirea lamei (Fig. A, M)

Înainte de orice lucrare asupra uneltei, decuplați acumulatorul.

Înainte de a efectua orice lucrări la mașină, deconectați ștecherul de la sursa de alimentare. La înlocuirea lamei, purtați mănuși de protecție. Pericol de rănire atunci când atingeți lama.

Utilizați numai lame care sunt recomandate de producător.

1. Îndepărtati cutia de iarbă.
2. Răsturnați mașina de tuns iarba pe o parte.
3. Tineți ferm lama folosind mănuși de protectie.
4. Rotiți şurubul de fixare a lamei de tăiere în sens invers acelor de ceasornic pentru a-l slăbi, așa cum se arată în figura P.
5. înlocuiti sau ascuțiti lama.
6. Instalați lama, utilizați procedura de mai sus în ordine inversă (găurile din lamă trebuie așezate pe știfturile axului).
7. Cel mai bine este să încredințați ascuțirea sau înlocuirea lamei unei persoane calificate. Doar piesele originale trebuie să fie folosite. Toate defectele trebuie reparate la atelierul de service autorizat de producător.

4.OPERAREA

Înainte de utilizare, verificați întotdeauna vizual pentru a vedea dacă lamele, şuruburile lamelor și ansamblul tăietor nu sunt uzate sau deteriorate. Scoateți mai întâi accumulatorul din unealtă. Înlocuți lamele și şuruburile uzate sau deteriorate în grup pentru a menține echilibrul. Înlocuți lamele și şuruburile uzate sau deteriorate în grup pentru a menține echilibrul.

Dacă mașina începe să vibreze anormal (verificați imediat):

• verificați dacă există daune,
• înlocuiti sau reparați orice piese deteriorate,
• verificați și strângeti piesele libere.

Decuplați imediat mașina în următoarele cazuri:

• de fiecare dată când părăsiți mașina,
• înainte de a șterge blocajele sau de a debloca jgheabul,
• înainte de a verifica, de a curăța sau de a lucra la mașină,
• după lovirea unui corp străin. Inspectați mașina pentru a descoperi eventual-ele deteriorări și reparați-le înainte de a o utiliza din nou;

Fiți atent atunci când reglați mașina pentru a preveni prinderea degetelor între lamele în mișcare și părțile fixe ale mașinii.

Reglarea înălțimii de tăiere (Fig. A, I)

Opriți echipamentul, așteptați ca lama să se oprească și scoateți acumulatorul. Exista riscul de rănire.

În funcție de înălțimea de tăiere preferată, puteți regla nivelul de înălțime întruna din cele cinci poziții. Reglați înălțimea de tăiere în funcție de nevoile gazonului dvs. înălțimea de tăiere depinde de tipul de gazon și de înălțimea reală a acestuia. Atunci când tundeți iarba înaltă, începeți cu înălți- mea maximă de tăiere și efectuați o a doua tăiere cu o înălțime de tăiere mai mică. Pentru prima tăiere a sezonului trebuie să se aleagă întotdeauna o înălțime de tăiere mai mare.

1. Trageți maneta de reglare a înălțimii (17) spre exterior (departe de carcasa mașinii), așa cum se arată în figura I.
2. În timp ce țineți maneta de reglare a înălțimii (17) în poziția exterioroară, împingeți-o înainte sau înapoi până la înălțimea de tăiere dorită.
3. Eliberați maneta (17) și asigurați-vă că s-a an-gajat corect în fantă.

OBSERVATIE: Sunt disponibile 5 niveluri de înălțime de tăiere: 30 mm, 40 mm, 50 mm, 60 mm, 70 mm.

Pornirea/oprirea maşinii (Fig. A, N)

Înainte de a începe, puneți produsul pe o suprafață plană, fără iarbă înaltă.

Curățați partea inferioară a platformei înainte de a porni mașina.

Țineți-vă picioarele la distanță de lama de tăiere.

Nu înlinați produsul atunci când porniți motorul.

1. Asigurați-vă că cheia de siguranță (21) este introdusă în locul desemnat sub capacul acumulatorului (19)
2. Pentru a porni mașina, apăsați și țineți apăsat butonul de siguranță (3) și apăsați butonul de pornire/oprire (2). Ținând apăsat butonul de pornire/oprire (2), puteți elibera butonul de siguranță (3).
3. Pentru a opri mașina, eliberați comutatorul de pornire/oprire (2) și așteptați până când lama se oprește.

Operarea maşinii de tuns iarba (fig. A, O)

Asigurați-vă întotdeauna că între utilizator și carcasa mașinii de tuns iarba se păstrează o distanță de siguranță (asigurată de lungimea mânerelor lungi).

Fiți deosebit de atent atunci când tundeți și schimbați direcția pe pante și înclinații. Mențineți o poziție solidă și purtați încălțăminte rezistentă, antiderapantă și pantaloni lungi. Tundeți întotdeauna de-a lungul pantei (nu în sus și în jos). Din motive de siguranță, mașina de tuns iarba nu poate fi utilizată pentru a tunde pante a căror înclinație depășește 15 grade.

Aveți grijă deosebită atunci când dati cu spatele și trageți mașina de tuns iarba. Pericol de împiedicare!

Înainte de utilizare

• Asigurați-vă că gazonul este liber de pietre, bețe, sărmă sau alte obiecte care ar putea deteriora produsul.
• Nu tăiați iarba umedă, deoarece aceasta tinde să se lipească de partea inferioară a produsu-lui, împiedicând evacuarea corectă a firelor de iarbă tăiate și, de asemenea, vă poate face să alunecati și să cădeți.

• Nu tăiați niciodată mai mult de o treime din lungimea totală a gazonului pentru a avea un gazon sănătos. Toamna, gazonul trebuie tăiat doar atât timp cât este în creștere.

• Împingeti încet produsul înainte, nu forțați.

• Tăiați în rânduri ușor suprapuse. Cea mai eficientă metodă este cea care taie tot gazonul, fără să lipsească niciun punct, așa cum se arată în figura 0.
• Cerc în jurul paturilor de flori. Când ajungeți la un strat de flori în mijlocul gazonului, tăiați un rând sau două în jurul circumferinței patului.
• Acordati o atenție deosebită atunci când schimbați direcția.
• Tundeți întotdeauna de-a lungul pantelor (nu în sus și în jos). Puteți preveni alunecarea mașinii de tuns iarba în jos prin menținerea unei poziții înclinate în sus.
• Selectați înălțimea de tăiere în funcție de lungimea ierbii. Efectuați mai multe treceri pentru a preveni tăierea unei cantități prea mari de iarbă dintr-o dată.
• Goliți periodic caseta de iarbă.

Notă: Durata de funcționare a accumulatorilor și, prin urmare, suprafața în metri pătrați care poate fi acoperită cu o singură încărcare a accumulatorului depinde în mare măsură de starea ierbii (de exemplu, densitate, umiditate, înălțime, înălțime de tăiere etc.) și de viteza de cosire (viteza de deplasare). Pentru a adapta suprafața acoperită la cerințele dumneavoastră individuale, se recomandă să tundeți gazonul mai des, cu o înălțime de tăiere mai mare și la o viteză adecvată. Pornirea și oprirea frecventă a echipamentului în timpul cositului va reduce, de asemenea, suprafața pe care o puteți acoperi. Dacă durata de funcționare a bateriilor reîncărcabile (acoperirea zonei) este în continuare nesatisfăcătoare în ciuda măsurilor de mai sus, puteți remedia problema prin utilizarea unor baterii reîncărcabile cu o capacitate mai mare (Ah).

După utilizare

1. După utilizare, opriți produsul, deconectați cheia de siguranță (21).
2. Scoateți acumulatorul (23).
3. Verificați, curățați și depozitați produsul așa cum este descris în capitolul „Întreținerea”.

5. INTRETINERE

Opriți echipamentul, așteptați ca lama să se oprească și scoateți acumulatorul. Exista riscul de rănire.

Întreținerea

Maşina de tuns iarba a fost proiectată să funcționeze pe o perioadă lungă de timp, cu o întreținere minimă. Funcționarea continuă satisfăcătoare depinde de îngrijirea corespunzătoare a cositoarei și de curățarea regulată.

• Păstrați mașina de tuns iarba curată și uscată.
• Folosiți în mod regulat un răzuior pentru a îndepărta iarba și mizeria de pe mașina de tuns iarba.
• Pentru a curăța mașina de tuns iarba, folo- siți doar săpun delicat și o cârpă umedă. Nu permiteti niciodată pătrunderea vreunui lichid în mașină și nu scufundați niciodată vreo parte a mașinii în lichid. Nu utilizați nicio soluție de curățare abrazivă sau pe bază de solventi.

Opriti lama (lamele) dacă mașina trebuie să fie înclinată pentru transport la traversarea altor suprafete decât iarbă și când transportați mașina la și de la zona de utilizat. Nu porniti mașina când stați în fața deschidere de evacuare.

Depozitarea

Lăsați mașina să se răcească înainte de a o depozita. Înlocuiți piesele uzate sau defecte pentru siguranță. Utilizați numai piese și accesorii originale.

1. Opriți produsul, deconectați cheia de siguranță (21) și scoateți acumulatorul (23) înainte de depozitare.
2. Curățați mașina așa cum este descris mai sus.
3. Depozitați maçina și accesoriiile sale într-un loc întunecat, uscat, ferit de îngheț și bine ventilat. Temperatura ideală de depozitare variază între 10°C și 30°C.
4. Depozitați întotdeauna maçina într-un loc inaccesibil copiilor.
5. Vă recomandăm să folosiți ambalajul original pentru depozitare sau să acoperiți produsul cu o cârpă sau o carcasă adecvată pentru a-l proteja de praf.

Transportul

1. Opriți produsul, deconectați cheia de siguranță (21) și scoateți acumulatorul (23) înainte de a-l transporta.
2. Transportați întotdeauna produsul prin mânerul de transport (7).

3. Protejati mașina de orice impact puternic sau vibrații puternice care pot apărea în timpul transportului în vehicule.

4. Fixați mașina pentru a preveni alunecarea sau căderea acestuia, deteriorarea și rănirea.

MEDIU ÎNCONJURĂTOR

Aparatele electrice sau electronice deteriorate si/sau defecte trebuie colectate în locurile de reciclare corespunzatoare.

Numai pentru tarile din CE

Nu aruncati echipamentele actionate electric împreuna cu gunoiul menajer. Conform Indicatiei europene 2012/19/EU pentru echipamente elec-trice si electronice uzate si a implementarii sale la nivel national, echipamentele actionate electric scoase din uz trebuie colectate separat si evacuate într-o maniera ecologica.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare in garanție, incepand cu data achiziției. In cazul in care produsul se defectează in timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fie limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.

1. INSTRUÇÕES DE SEGURANÇA

(RO) Declarăm prin aceasta cu răspunderea deplină că produsul acesta este în conformitate cu următoarele standarde sau directive: este în conformitate cu Directiva 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 cu privire la interzicerea utilizării anumitor substanțe periculoase la echipamentele electrice și electronice.
