NÁVOD K OBSLUZE LM504DC Vonroc

CS Překlad originálního návodu k obsluze 146

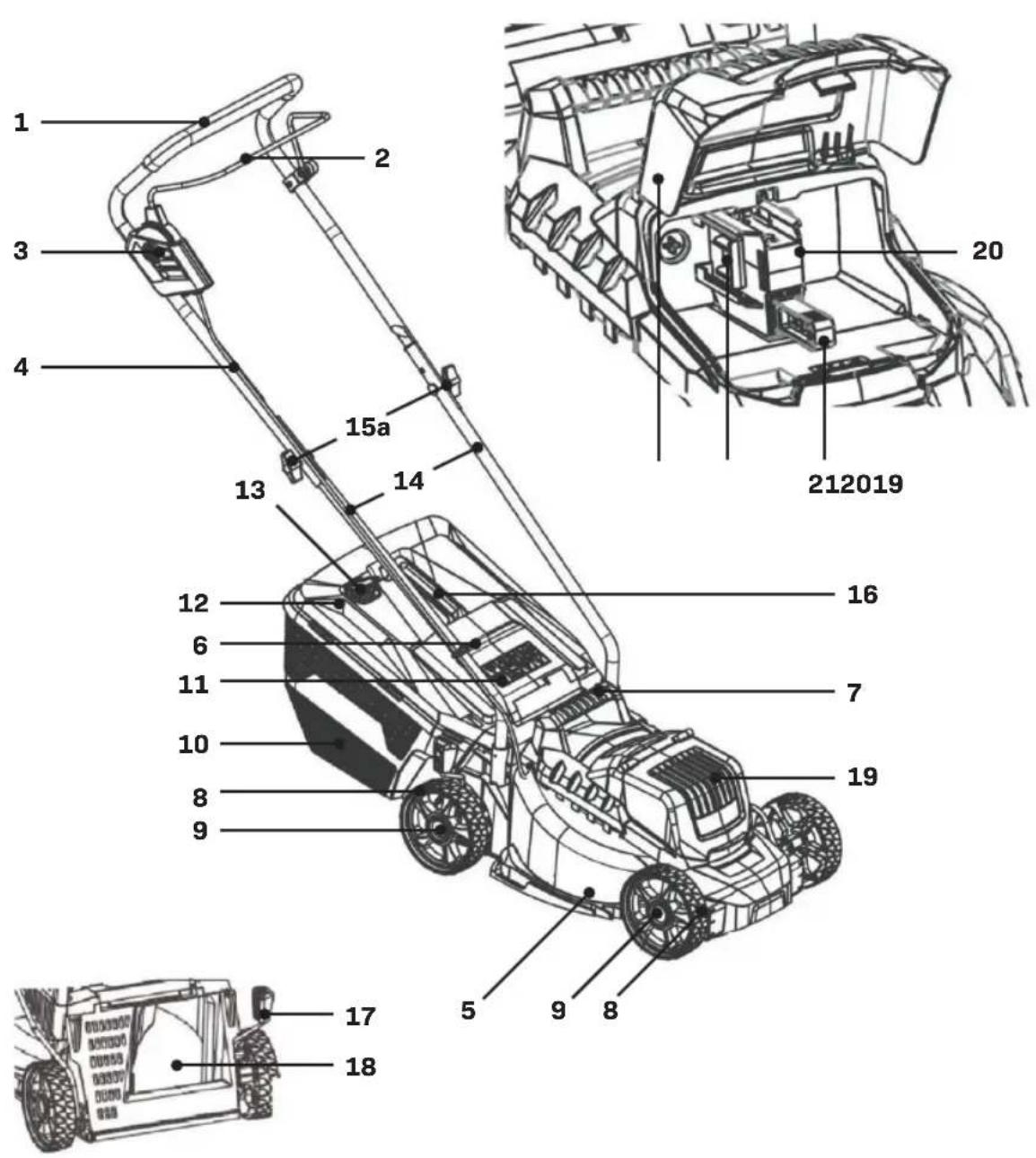

A

1 2 3 4 15a 13 14 20 212019 16 7 19 12 6 11 10 8 9 5 9 8 17 18

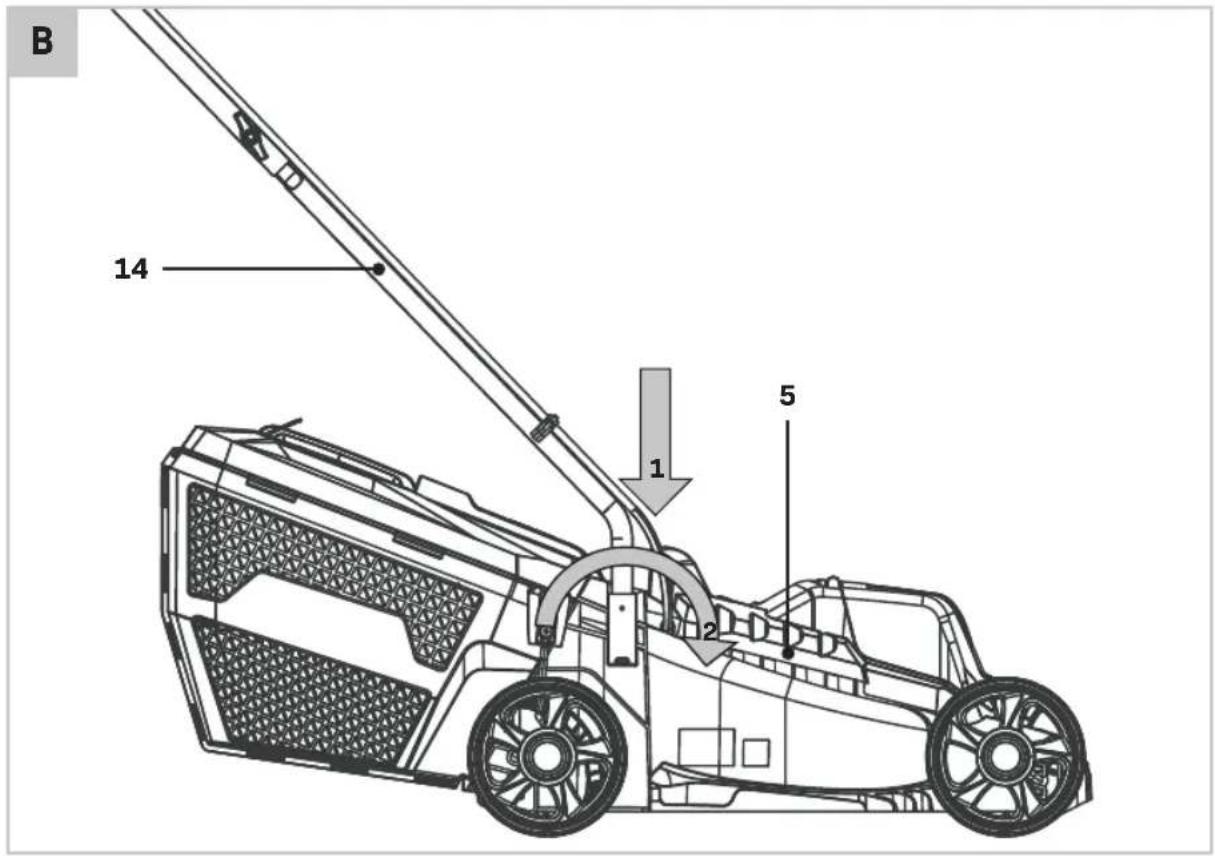

B 14 1 5 2

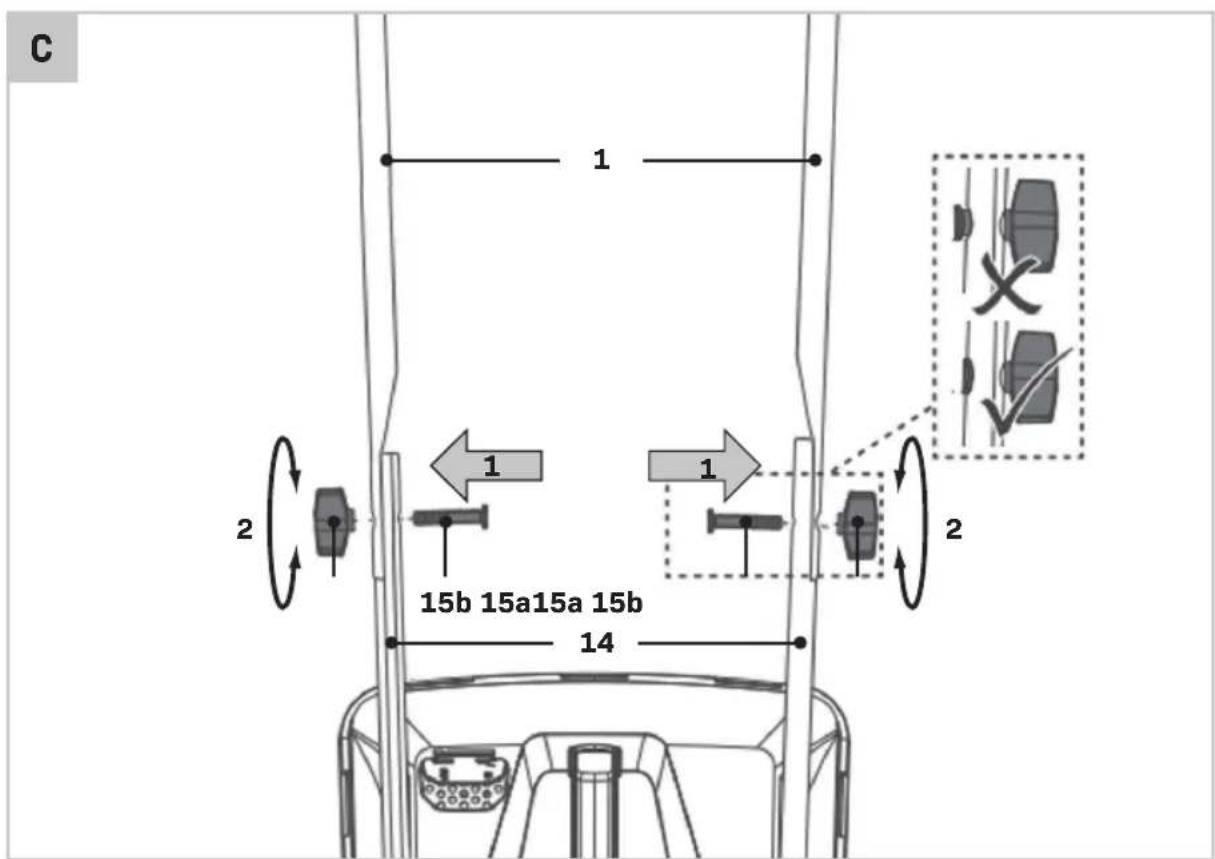

C 1 2 15b 15a15a 15b 14 1 1 2

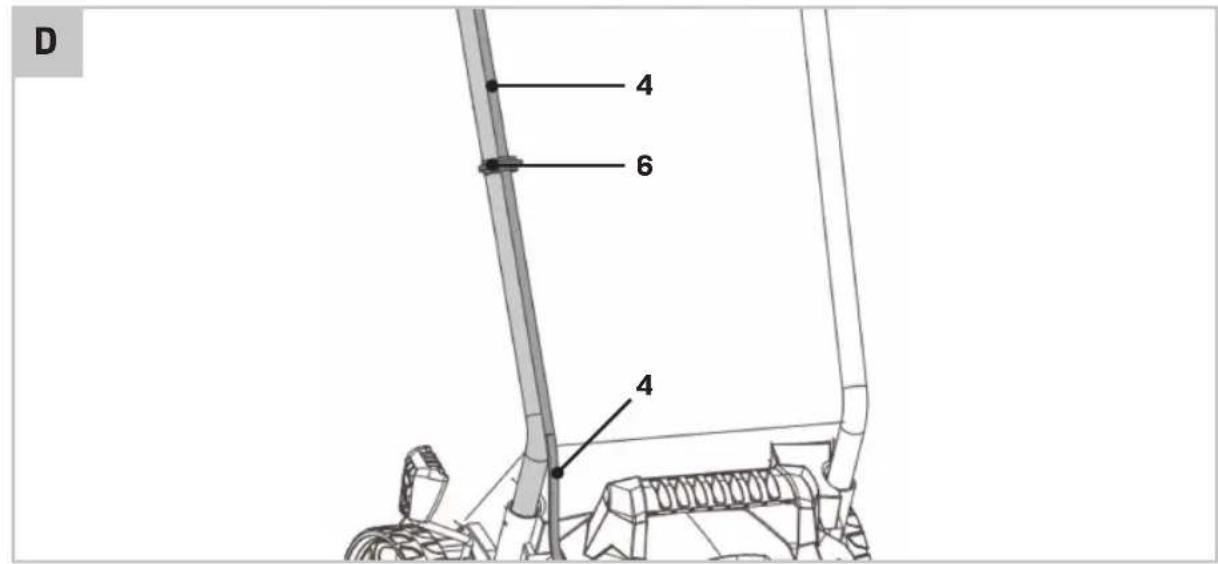

D 4 6 4

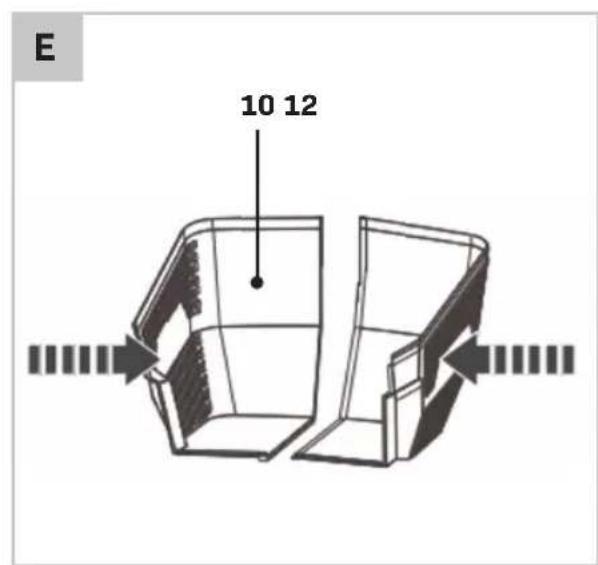

E 10 12

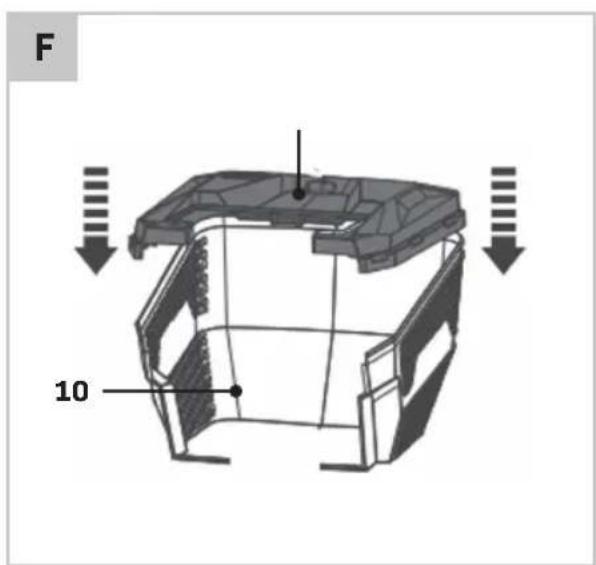

F 10

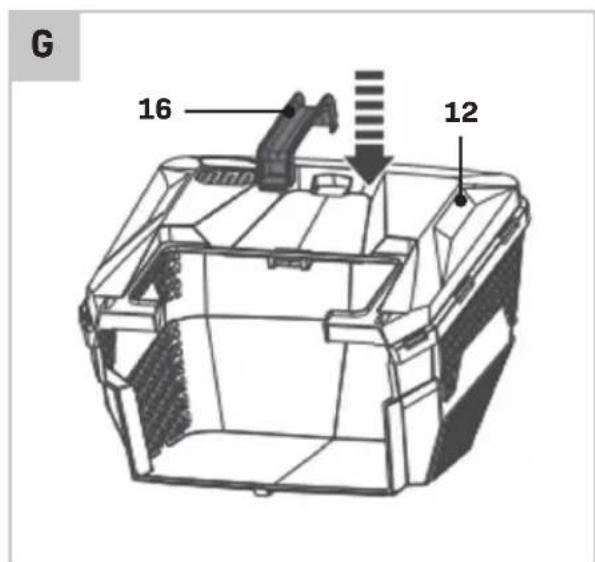

G 16 12

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

čtěte si návod k obsluze!

Nebezpečí zranění osob.

Nebezpečí úrazu elektrickým proudem.

Používejte ochranu sluchu.

Používejte ochranu zraku.

Upozornění: Nedotýkejte se otáčející se nožů. Ostré hrany. Pozor na možné useknutí prstů na nohou nebo rukou. Udržujte přihlížející, zejména děti a domácí zvířata, ve vzdálenosti větší než 10 metrů.

Sekačka se nesmí používat bez nasazeného sběrného koše nebo krytu.

Sekačku nepoužívejte za deště, ani ji nenechávejte venku, když prší.

Před nastavováním, čištěním a před ponecháním výrobku bez dozoru na jakoukoliv dobu jej vypněte a vytáhněte bezpečnostní klíč (oddělovací spínač).

Používejte pouze akumulátory, které jsou nabité na stejnou úroveň. Nikdy nekombinujte plně nabité a částečně nabité akumulátory. Vždy nabíjejte oba akumulátory současně. Provozní doba zařízení je závislá na akumulátoru s nižší úrovní nabití. Oba akumulátory musí být před nabitím vždy plně nabity. Před použitím stroje zavřete víko prostoru pro akumulátory.

Počkejte, až se všechny součásti stroje úplně zastaví, než se jich dotknete. Sekací nože se otáčejí ještě chvíli po vypnutí sekačky a rotující nůž může způsobit zranění.

ite pozor, aby osoby nacházející se v blízkosti nebyly zasaženy odhozenými předměty.

Varování: Při provozu udržujte bezpečnou vzdálenost od výrobku.

vě zkontrolujte oblast, kde chcete stroj používat, zda se v ní nenacházejí divoká ani domácí zvířata. Když je stroj v provozu, může dojít ke zranění divokých i domácích zvířat. Důkladně zkontrolujte pracovní prostor a odstraňte všechny kameny, klacky, dráty, kosti a cizí předměty. Před zapnutím stroje zkontrolujte, zda se v husté trávě neskrývá žádná divoká zvěř, domácí zvířata ani malé pařezy stromů.

Nabíječku používejte pouze v interiéru.

Vyhovuje všem příslušným evropským směrnicím.

Garantovaná hladina akustického výkonu LWA = 96 dB(A)

OBECNÉ BEZPEČNOSTNÍ VÝSTRAHY TÝKAJÍCÍ SE ELEKTRICKÉHO NÁŘADÍ

VAROVÁNÍ!Přečtětesivšechnybezpečnostní výstrahy a všechny pokyny.

Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, ke vzniku požáru nebo k vážnému zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Pojem elektrické nářadí v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody.

b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.

c) Při práci s tímto elektrickým nářadím udržujte děti a okolo stojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adapté zástrček. Neupravené zástrčky a odpovídající zásuvky budou snižovat riziko úrazu elektrickým proudem.

b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.

c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.

d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání elektrického nářadí a netahejte za tento kabel pri odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel pres horké a mastné povrchy ani pres ostré hrany a aby se nedostal do kontaktu s pohybujícími se částmi. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

e) Používáte-li elektrické nářadí venku, použí-vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.

f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

3) Bezpečnost osob

a) Při práci s tímto elektrickým nářadím bud'te stále pozorní; sledujte, co provádíte, a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Malá nepozornost při práci s elektrickým nářadím může mít za následek velmi nebezpečné zranění.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.

c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí k zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.

d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.

e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.

f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.

h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.
c) Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí a jiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než ho použijete. Mnohé nehody bývají způsobeny nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté. U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.

b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Když akumulátor nepoužíváte, uložte ho mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a ne-nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.
6) Servis
a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

DODATEČNÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTOROVÉ SEKAČKY NA TRÁVU

- Nikdy nedovolte dětem ani osobám, které nejsou seznámeny s těmito pokyny, aby používaly tento výrobek. Místní platné předpisy mohou

omezovat věk obsluhy. Není-li tento výrobek používán, uložte ho mimo dosah dětí.

• Nikdy nedovolte používat tento výrobek dětem, osobám s fyzickými, smyslovými nebo mentálními omezeními nebo nedostatkem zkušeností anebo znalostí ani osobám, které nejsou obeznámeny s těmito pokyny. Místní platné předpisy mohou omezovat věk obsluhy.
• Děti musí být pod dozorem, aby bylo zajištěno, že si nebudou s výrobkem hrát.
• Nikdy nepracujte v blízkosti osob, zejména dětí a domácích zvířat.
• Uživatel je odpovědný za nehody nebo nebezpečí hrozící jiným osobám nebo jejich majetku.
• Při používání výrobku nenoste otevřené gumové boty ani sandály. Vždy noste pevnou obuv a dlouhé kalhoty. Nechod'te bosi.
• Důkladně prohlédněte oblast, kde budete stroj používat, a odstraňte všechny kameny, klacky, dráty, kosti a jiné cizí předměty.
• Před použitím vždy pohledem zkontrolujte, že nejsou opotřebené ani poškozené nože, šrouby nožů i celý sekací mechanismus. Vyměňujte opotřebené nebo poškozené nože a šrouby v sadách, abyste zachovali vyvážení.
• Sekejte pouze za denního světla nebo při kvalitním umělém osvětlení.
• Nesekejte za špatného počasí, zejména když hrozí výskyt blesků.
• Pokud je to možné, nepoužívejte sekačku na mokré trávě.
• Chod'te, nikdy neběhejte.
• Nikdy neprovozujte sekačku s vadnými kryty nebo ochranami ani bez namontovaných bezpečnostních zařízení, jako jsou deflektory anebo sběrný koš.
• Pro vlastní pohodlí vám doporučujeme nosit ochranu sluchu.
• Nikdy toto nářadí nepoužívejte, jste-li unavení, nemocní nebo pod vlivem alkoholu nebo drog.
• Práce na svazích může být nebezpečná:

– Nesekejte na příliš příkrých svazích.

- Na svahu nebo mokré trávě vždy udržujte správný postoj.

– Nikdy nesekejte po svahu nahoru a dolů.

- Při změně směru na svahu budte mimořádně opatrní.

• Při couvání nebo přitahování stroje k sobě budťe mimořádně opatrní.
• Nikdy nesekejte tahem sekačky směrem k sobě.
• Počkejte, dokud se nože nezastaví, potřebuje-

te-li stroj naklonit při přejíždění jiných povrchů než trávy a přesouvání stroj na místo, kde chcete sekat.

• Při startování nebo zapínání motoru stroj nena- klánějte.
• Zapněte motor podle pokynů s nohama v dostatečné vzdálenosti od rotujících částí.
• Nedávejte ruce ani nohy do blízkosti rotujících součástí ani pod ně.
• Při práci se strojem nikdy nestůjte před vyhazovacím otvorem.
• Nikdy stroj nezvedejte ani nepřenášejte, když je motor v chodu.
• Při skladování dbejte na to, aby všechna 4 kola zahradního nářadí stála na zemi/podlaze.
• Zahradní nářadí zvedejte pouze za rukojeť. Používejte rukojeť pro prénášení opatrně.
• Stroj neupravujte. Neoprávněné úpravy mohou narušit bezpečnost vašeho stroje, vést ke zvýšené hlučnosti a vibracím a ke snížení výkonu.

• Vytáhněte bezpečnostní klíč (oddělovací spínač):

• Vždy, když stroj opouštíte.

• Než začnete odstraňovat uvízlou trávu.
• Před kontrolou, čištěním nebo jinou prací na stroji.
• Po nárazu do neznámého předmětu. Zkontrolujte stroj, zda není stroj poškozen, a v případě potřeby vyměňte nůž.
• Pokud začne výrobek neobvykle vibrovat (zkontrolujte okamžitě).

BEZPEČNOSTNÍ VAROVÁNÍ PRO AKUMULÁTORY

a) Akumulátor nerozebírejte. Nebezpečí zkratu.
b) Chraňte akumulátor před teplem, např. před nepřetržitým intenzivním slunečním světlem, ohněm, vodou a vlhkostí. Nebezpečí výbuchu.
c) V případě poškození a nesprávného použití akumulátoru se mohou uvolňovat výpary. V případě potíží vyvětrejte místnost a vyhledejte lékařskou pomoc. Výpary mohou dráždit dýchací ústrojí.
d) Používejte tento akumulátor výhradně s vaším výrobkem značky Vonroc. Toto opatření samo o sobě chrání akumulátor před nebezpečným přetížením.
e) Akumulátor může být poškozen ostrými předměty, jako například hřebíky nebo šroubováky, nebo vnější silou. Může dojít k vnitřnímu zkratu a vznícení, vzniku kouře, výbuchu nebo přehřátí

akumulátoru.

BEZPEČNOSTNÍ VAROVÁNÍ PRO NABÍJEČKU Zamýšlené použití

Touto nabíječkou nabíjejte výhradně akumulátorové moduly typu CD801AA a CD803AA. Ostatní typy akumulátorů mohou prasknout a způsobit zranění a poškození.

a) Tento výrobek není určen k použití osobami (včetně děti) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud jim nebyl stanoven dohled nebo pokud jim nebyly poskytnuty potřebné instrukce.
b) Děti musí být pod dozorem, aby si s tímto zařízením nehrály.
c) Nenabíjejte baterie, které nejsou k nabíjení určeny!
d) Během nabíjení musí být akumulátory umístěny na dobře větraném místě!

Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí pouze tehdy, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a porozuměly souvisejícím rizikům. Děti si s tímto zařízením nesmí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru.

Elektrická bezpečnost

y zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

• Nepoužívejte tento stroj, je-li poškozen jeho napájecí kabel nebo síťová zásuvka.
• Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto nářadí a které mají minimální průřez 1,5 mm². Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2.INFORMACEO ZAŘÍZENÍ

Zamýšlené použití

Tento výrobek je určen k sekání trávy v domácích prostředích. Tato sekačka na trávu je určena pro soukromé zahrady u obytných domů. Tato sekačka nesmí být použita pro sekání křovin, živých plotů nebo keřů, vegetace na stupňovitých terasách, osázených střech nebo balkónové trávy, k odstraňování špíny a nečistot z chodníků nebo pro sekání stromů nebo živých plotů. Mimo to nesmí být tato sekačka na trávu jako kultivátor pro vyrovnání vyvýšenin, jako jsou krtince. Tento výrobek může být používán pouze pro určený účel. Jakékoli jiné použití bude považováno za nesprávné použití.

TECHNICKÉ ÚDAJE

Tato uživatelská příručka platí pro různá čísla zboží / různé sady. V níže uvedené tabulce specifikací si můžete ověřit správný obsah vaší sady podle odpovídajícího čísla.

Model č.	Akumulátoryv dodávce	Nabíječkyv dodávce
LM504DC	-	-
S2_LM504DC	2 x CD801AA 2 x CD802AA
S4_LM504DC	2 x CD803AA	2 x CD802AAnebo 1 x CD820AA

STROJ
Model č. LM504DC
Napětí 40 V (2 x 20 V)	---
Otáčky naprázdno 3400/min
Šířka záběru	330 mm
Výška sečení	30/40/50/60/70 mm
Objem sběrného koše	30 l
Hmotnost	8,5 kg
Krytí	IPX1
Úroveň akustického tlaku ( L_pa )	71,4 dB(A), K = 2,35 dB(A)
Úroveň akustického výkonu ( L_wa )	91,4 dB(A), K = 2,35 dB(A)
Hodnota vibrací	<2,5 m/s ^2 , K=1,5 m/s ^2
AKUMULÁTOR
Model č. CD801AA
Typ akumulátoru Lithium-Ion
Napětí 20 V	---
Kapacita 2,0 Ah
Doporučená nabíječka CD802AA, CD820AA
Hmotnost 0,3 kg
Model č. CD803AA
Typ akumulátoru Lithium-Ion
Napětí 20 V	---
Kapacita 4,0 Ah
Doporučená nabíječka CD802AA, CD820AA
Hmotnost 0,65 kg
NABÍJEČKA
Model č. CD802AA
Vstup nabíječky 220-240 V, 50 Hz	0,4 A
Výstup nabíječky 21V	--- 2,5 A
Doba nabíjení 2Ah akumulátoru 60 minut
Doba nabíjení 4Ah akumulátoru 120 minut
Doporučené akumulátory CD801AA, CD803AA
Hmotnost 0,36 kg
Model č. CD820AA
Vstup nabíječky	220-240 V, 50-60 Hz, 200 W
Výstup nabíječky 21V	--- 2,3 A, <3,8 A
Doba nabíjení 2Ah akumulátoru 45 minut
Doba nabíjení 4Ah akumulátoru 85 minut
Doporučené akumulátory CD801AA, CD803AA
Hmotnost 0,81 kg

Používejte pouze následující akumulátory z platformy VONROC VPOWER 20 V. Použití jakýchkoliv jiných akumulátorů může způsobit vážné zranění nebo poškození nářadí.

CD801AA 20 V, 2Ah lithium-ionotový

CD803AA 20 V, 4Ah lithium-ionotový

Pro nabíjení těchto akumulátorů se může používat následující nabíječky.

CD802AA Rychlonabíječka

CD820AA Dvojitá rychlonabíječka

Akumulátory platformy VONROC VPOWER 20V se mohou používat ve všech akumulátorových nářadích platformy VONROC VPOWER 20V.

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60335. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působicích vibrací při používání nářadí při uvedených aplikacích:

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2-6.

1. Horní rukojeť
2. Vypínač
3. Bezpečnostní tlačítko
4. Napájecí kabel
5. Nářadí
6. Přichytka kabelu
7. Rukojeť pro prénášení
8. Kolečko
9. Kryt kolečka
10. Sběrný koš na trávu
11. Zadní kryt otvoru pro sběrný koš
12. Kryt sběrného koše
13. Indikátor naplnění sběrného koše
14. Spodní rukojeť
    15A. Upínací matice
    15B. Šroub pro matici
15. Rukojeť pro prénášení sběrného koše
16. Páčka pro nastavení výšky

17. Výstup trávy

18. Víko prostoru pro akumulátory

19. Prostor pro akumulátory
20. Bezpečnostní klíč (oddělovací spínač)
21. Tlačítko pro uvolnění akumulátoru
    23.Akumulátor
22. Tlačítko LED indikátorů akumulátoru
23. LED indikátory akumulátoru
    26.Nabíječka
24. LED indikátory nabíječky
    28.Nůž
25. Upínací šroub nože
    30.Nabíječka
26. Zelené LED indikátory
27. Žluté LED indikátory
28. Červené LED indikátory

3.SESTAVENÍ

Před zahájením jakékoliv práce na elektrickém nářadí vyjměte z tohoto nářadí akumulátor.

Před prvním použitím musí být akumulátor nabit.

Varování: Používejte pouze akumulátory, které jsou nabité na stejnou úroveň. Nikdy nekombinujte plně nabité a částečně nabité akumulátory. Vždy nabíjejte oba akumulátory současně. Provozní doba zařízení je závislá na akumulátoru s nižší úrovní nabití. Oba akumulátory musí být před nabitím vždy plně nabity.

Vložení akumulátoru do stroje (obr. A, J)

Před vložením do nabíječky nebo do stroje zkontrolujte, že je povrch akumulátoru čistý a suchý. Před použitím stroje zavřete víko prostoru pro akumulátory.

1. Otevřete víko prostoru pro akumulátory (19).
2. Zasuňte akumulátor (23) do vyhrazeného prostoru (20), jak je zobrazeno na obrázku J.
3. Zatlačte akumulátor úplně dopředu, dokud nezaklapne na své místo.
4. Postup zopakujte pro druhý akumulátor (23).
5. Zavřete víko prostoru pro akumulátory (19).

1. Otevřete víko prostoru pro akumulátory (19).
2. Vytáhněte akumulátor (23) z prostoru pro akumulátory (20), jak je zobrazeno na obrázku J.
3. Postup zopakujte pro druhý akumulátor (23).

Kontrola stavu nabití akumulátoru (obr. K)

• Chcete-li zkontrolovat stav nabití akumulátoru, krátce stiskněte tlačítko (24) na akumulátoru.
• Akumulátor je vybaven 3 kontrolkami, které indikují stav jeho nabití: čím více kontrolek svítí, tím více je akumulátor nabit.
• Pokud tyto kontrolky nesvítí, znamená to, že je akumulátor vybitý a musíte ho okamžitě nabít.

Nabíjení akumulátoru pomocí nabíječky CD802AA (obr. K)

1. Vyjměte akumulátor (23) ze stroje.
2. Obratte akumulátor (23) spodní stranou nahoru a zasuňte ho do nabíječky (26), jak je zobrazeno na obrázku K.
3. Zatlačte na akumulátor, dokud nebude zcela zasunut do slotu.
4. Připojte zástrčku nabíječky do elektrické zásuvky a chvíli počkejte. LED indikátory na nabíječce (27) se rozsvítí a zobrazí aktuální stav nabití akumulátoru.

Tato nabíječka je vybavena 2 LED indikátory (27), které indikují stav procesu nabíjení:

Stav červené LED	Stav zelené LED	Stav nabíječky
Nesvítí Nesvítí Žádné napájení
Nesvítí Svítí		Pohotovostní režim:- Není vložen žádný akumulátor nebo- Akumulátor je vložen, ale nabíj-ení skončilo
Svítí Nesvítí		Probíhá nabíjení akumulátoru

• Úplné nabití 2Ah akumulátoru může trvat až 60 minut.
• Úplné nabití 4Ah akumulátoru může trvat až 120 minut.

Jakmile bude akumulátor zcela nabit, odpojte zástrčku kabelu nabíječky ze zásuvky a vyjměte akumulátor z nabíječky.

Nebude-li tento stroj používán delší dobu, dohlédněte na to, aby akumulátor byl před uložením nabit.

Nabíjení akumulátoru pomocí dvojité nabíječky CD820AA (obr. L)

1. Vyjměte akumulátor (26) ze stroje.
2. Obratte akumulátor (26) spodní stranou nahoru a zasuňte ho do nabíječky (30), jak je zobrazeno na obrázku L.
3. Zatlačte na akumulátor, dokud nebude zcela zasunut do slotu.
4. Připojte zástrčku nabíječky do elektrické zásuvky a chvíli počkejte. LED indikátory na nabíječce (31, 32, 33) se rozsvítí a zobrazí aktuální stav nabití akumulátoru.

Tato nabíječka je vybavena 6 LED indikátory (31, 32, 33), které indikují stav procesu nabíjení:

Položka Stav Barva LED
Pohotovost Nabíječka zapnuta Svítí Svítí Svítí
Nabíjení Úvodní nabíjení(10-19 V ± 0,5V stejn.)	Bliká	Nes-vítí	Nes-vítí
Střední fáze nabíjení(19-20 V ± 0,5V stejn.)	Svití Bliká		Nes-vítí
Závěrečné nabíjení(20-21 V ± 0,5V stejn.)	Svití Svítí Bliká
Plně nabito Dobíjení ≤ 300 ±150 mA	Svití Svítí Svítí
Nabíjení zastaveno
Vysoká teplota	Aktivovala se ochranaakumulátorů předvysokou teplotou	Svití Svítí Svítí

• Úplné nabití 2Ah akumulátoru může trvat až 45 minut.
• Úplné nabití 4Ah akumulátoru může trvat až 85 minut.

Jakmile bude akumulátor zcela nabit, odpojte zástrčku kabelu nabíječky ze zásuvky a vyjměte akumulátor z nabíječky.

Nebude-li tento stroj používán delší dobu, dohlédněte na to, aby akumulátor byl před uložením nabit.

Sestavení spodní rukojeti (obr. A, B)

1. Zasuňte spodní rukojeť (14) do příslušného otvoru na těle sekačky, jak je zobrazeno na obrázku B. Zkontrolujte, zda je otvor ve spodní rukojeti (14) vyrovnán s otvorem v těle sekačky.
2. Zasuňte šroub do otvoru a utáhněte jej otáčením po směru hodinových ručiček, jak je zobrazeno na obrázku B.
3. Zopakujte tyto kroky i pro druhou spodní rukojeť (14).

Sestavení horní rukojeti (obr. A, C, D)

1. Připojte horní rukojeť (1) ke spodní rukojeti (14) pomocí dodaných šroubů (15B) a upínacích matic (15A), jak je zobrazeno na obrázku C. Ujistěte se, zda je sestava bezpečnostního tlačítka (3) na pravé straně, když stojíte za sekačkou.
2. Upevněte kabel k rukojeti pomocí přichytky kabelu (6), jak je zobrazeno na obrázku D.

Poznámka: Když upínací matice (15A) uvolníte, můžete sklopit horní rukojeť (1) dolů, abyste mohli sekačku na trávu pohodlněji uložit. Zajistěte, aby nedošlo k zachycení napájecího kabelu.

Smontování a nasazení sběrného koše

(Obr. A, E, F, G, H)

Sekačka se nesmí používat bez nasazeného sběrného koše nebo krytu.

Tuto sekačku můžete používat se sběrným košem na trávu i bez tohoto koše. Nezapomeňte na to, že při sekání bez sběrného koše musí být zavřen zadní kryt otvoru pro sběrný koš (11). Nepoužívejte tuto sekačku se zvednutým zadním krytem výstupního otvoru.

1. Spojte obě poloviny sběrného koše na trávu (10), jak je zobrazeno na obrázku E.

2. Namontujte kryt sběrného koše (12) na sestavený sběrný koš na trávu (10), jak je zobrazeno na obrázku F.

3. Namontujte rukojeť pro prénášení sběrného koše (16) na kryt sběrného koše (12), jak je zobrazeno na obrázku G.

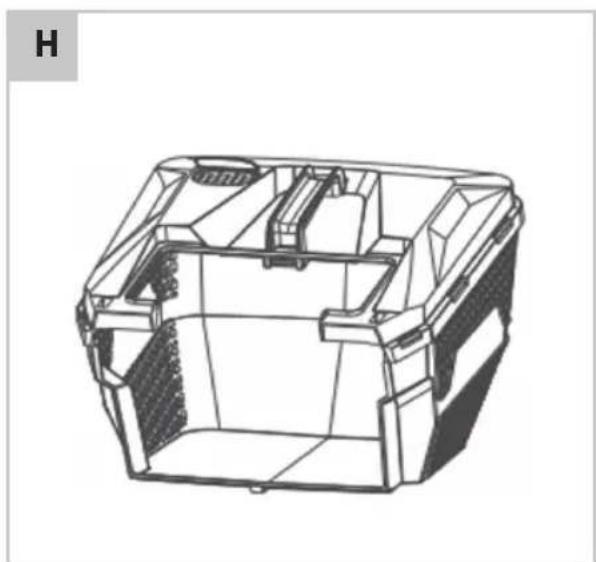

4. Na obrázku H je znázorněn správně sestavený sběrný koš na trávu.
5. Zvedněte zadní kryt otvoru pro sběrný koš (11) a připojte sestavený sběrný koš na trávu k sekačce. Zkontrolujte, zda jsou zářezy ve sběrném koši řádně srovnány s držáky na těle sekačky.

Poznámka: tento sběrný koš je vybaven indikáto- rem naplnění sběrného koše (13), který zobrazuje množství posekané trávy v koši. Pokud sběrný koš nebude zaplněn posekanou trávou, indikátor bude otevřený. Jakmile bude sběrný koš plný posekané trávy, indikátor se zavře.

V takovém případě sekání trávy okamžitě přerušte a vyprázdněte sběrný koš. Tento indikátor je používán pouze pro hrubý odhad a jeho funkčnost závisí na situaci uvnitř sběrného koše.

Výměna sekacího nože (obr. A, M)

Před zahájením jakékoliv práce na elektrickém nářadí vyjměte z tohoto nářadí akumulátor.

Při výměně sekacího nože používejte rukavice. Nebezpečí zranění při kontaktu se sekacím nožem.

Používejte pouze nože, které jsou doporučeny výrobcem.

1. Vytáhněte sběrný koš.
2. Překlopte sekačku na bok.
3. Držte pevně sekací nůž rukama v odolných pracovních rukavicích.
4. Otáčejte upínacím šroubem sekacího nože proti směru hodinových ručiček, jak je zobrazeno na obrázku M, aby se uvolnil.
5. Vyměňte nebo nabruste sekací nůž.
6. Při montáži sekacího nože použijte výše uvedené kroky v opačném pořadí (otvory v sekacím noži musí být usazeny na kolících vřetena).
7. Nejlepším řešením je svěřit broušení nebo výměnu sekacího nože kvalifikované osobě. Používejte pouze originální náhradní díly. Všechny závady musí být opravovány pouze v servisech, které jsou autorizovány výrobcem.

4.POUŽITÍ

Před použitím vždy pohledem zkontrolujte, že nejsou opotrebené ani poškozené nože, šrouby nožů i celý sekací mechanismus.

Prosím, vyjměte akumulátor z nářadí. Vyměňujte opotřebené nebo poškozené nože a šrouby v sadách, abyste zachovali vyvážení.

Pokud začne stroj neobvykle vibrovat (zkontrolujte okamžitě):

- zkontrolujte možné poškození, - vyměňte nebo opravte veškeré poško- zené součásti,

- zkontrolujte, zda nejsou některé součásti uvolněné, a dotáhněte je.

Okamžitě vypněte stroj v následujících případech:

• vždy, když stroj opouštíte,
• před odstraněním nahromaděné trávy ze stroje,
• před kontrolou, čištěním nebo jinou prací na stroji,
• po nárazu do neznámého předmětu. Zkontrolujte stroj, zda není poškozen, a před opětovným nastartováním a používáním stroje provedte opravy;

Při seřizování stroje budťe opatrní, aby nedošlo k zachycení prstů mezi pohyblivými noži a pevnými částmi stroje.

Nastavení výšky sečení (obr. A, I)

Vypněte zařízení, počkejte, až se nůž přestane otáčet, a vyjměte akumulátory. Hrozí nebezpečí zranění.

V závislosti na požadované výšce sečení můžete nastavit jednu z pěti poloh. Výšku sečení nastavte podle potřeb vašeho trávníku. Výška sečení závisí na druhu trávníku a jeho aktuální výšce. Při sečení vysoké trávy začněte s maximální výškou sečení a poté provedte druhé sečení s nižší výškou sečení. Pro první sečení v sezóně by měla být vždy zvolena vyšší výška sekání.

1. Zatáhněte páčku pro nastavení výšky (17) směrem ven (od pláště stroje), jak ukazuje obrázek l.
2. Přidržte páčku pro nastavení výšky (17) ve

vnější poloze a zatlačte ji dopředu nebo dozadu na požadovanou výšku sečení.

1. Uvolněte páčku (17) a zkontrolujte, zda správně zapadla do slotu.

POZNÁMKA: K dispozici jsou 5 výšky sečení: 30 mm, 40 mm, 50 mm, 60 mm, 70 mm.

Zapnutí a vypnutí stroje (obr. A, N)

Než nastartujete, postavte výrobek na rovný povrch bez vysoké trávy.

Před zapnutím očistěte spodní stranu stroje.

Udržujte nohy v dostatečné vzdálenosti od sekacího nože.

Při startování motoru stroj nenaklánějte.

1. Ujistěte se, že je bezpečnostní klíč (21) zasunut na určeném místě pod víkem prostoru pro akumulátory (19).
2. Chcete-li tento stroj nastartovat, podržte stisknuté bezpečnostní tlačítko (3) a stiskněte vypínač (2). Přidržte stisknutý vypínač (2) a uvolněte bezpečnostní tlačítko (3).
3. Chcete-li stroj zastavit, uvolněte vypínač (2) a počkejte, dokud se nůž sekačky nepřestane otáčet.

Použití sekačky (obr. A, O)

Vždy zajistěte, aby byla mezi uživatelem a krytem sekačky zachována bezpečná vzdálenost (daná délkou dlouhých rukojetí).

Budte obzvláště opatrní při sečení a změně směru na svazích. Udržujte si pevný postoj a noste pevnou, neklouzavou obuv a dlouhé kalhoty. Vždy sekejte podél svahu (ne nahoru a dolů). Z bezpečnostních důvodů se sekačka na trávu nesmí používat k sečení svahů, jejichž sklon přesahuje 15 stupňů.

Při couvání a tažení sekačky na trávu budte zvláště opatrní. Nebezpečí převrácení!

Před použitím

• Ujistěte se, že se na trávníku nenacházejí kameny, klacky, dráty nebo jiné předměty, které by mohly poškodit stroj nebo jeho součásti.
• Nesekejte mokrou trávu, protože má tendenci ulpívat na spodní části sekačky, což brání správnému vyhazování posekané trávy a také by mohlo způsobit uklouznutí a pád.
• Aby byl trávník zdravý, nikdy nesekejte více než jednu třetinu celkové délky trávy. Na podzim by se měly trávník sekat pouze do té doby, dokud roste.
• Výrobek pomalu tlačte dopředu, nepříliš velkou silou.
• Sekejte v mírně se překrývajících řadách. Celý trávník je pak posekán bez vynechání jakýchkoliv míst, jak je znázorněno na obrázku O.
• Kolem květinových záhonů sekejte v kruzích. Když uprostřed trávníku narazíte na květinový záhon, udělejte jeden nebo dva kruhy po obvodu záhonu.
• Obzvlášte opatrní budte při změně směru.
• Vždy sekejte podél svahu (ne nahoru a dolů). Můžete zabránit sklouznutí sekačky tím, že zaujmete pozici pod úhlem směrem nahoru.
• Zvolte výšku sečení podle délky trávy. Raději použijte několik průchodů, abyste nemuseli sekat příliš velkého množství trávy najednou.
• Pravidelně vyprazdňujte sběrný koš.

Poznámka: Výdrž akumulátorů, a tedy plocha v metrech čtverečních, kterou lze posekat na jedno nabití akumulátorů, do značné míry závisí na stavu trávy (např. hustota, vlhkost, výška, výška sečení atd.) a na rychlosti sečení (rychlosti chůze). Ch-cete-li přizpůsobit rozlohu posekané plochy svým individuálním požadavkům, doporučujeme sekat trávník častěji, s vyšší výškou sečení a přiměřenou rychlostí. Častým zapínáním a vypínáním stroje během sekání také zmenšíte velikost plochy, kterou můžete posekat na jedno nabití. Pokud je výdrž akumulátorů (posekaná plocha) i přes výše uve-dená opatření stále neuspokojivá, můžete problém vyřešit použitím akumulátorů s vyšší kapacitou (Ah).

Po použití

1. Po použití stroj vypněte a vytáhněte bezpečnostní klíč (21).
2. Vyjměte akumulátory (23).
3. Zkontrolujte, vyčistěte a uskladněte výrobek, jak je popsáno v kapitole „Údržba“.

5.ÚDRŽBA

Vypněte zařízení, počkejte, až se nůž přestane otáčet, a vyjměte akumulátory. Hrozí nebezpečí zranění.

Čištění

Vaše sekačka je navržena tak, aby pracovala dlouhou dobu s minimálními nároky na údržbu. Nepřetržitý uspokojivý provoz závisí na řádné péči o sekačku a na jejím pravidelném čištění.

• Udržujte sekačku čistou a suchou.
• K odstranění trávy a nečistot ze sekačky pravidelně používejte tupou škrabku
• K čištění sekačky používejte pouze jemný čisticí prostředek a vlhký hadřík. Nedovolte, aby se do nářadí dostala jakákoli kapalina a nikdy žádnou část nářadí neponořujte do kapaliny. Nepoužívejte žádné čisticí prostředky s abrazivy nebo rozpouštědly.

Počkejte, dokud se nože nezastaví, potřebujete-li stroj naklonit při přejíždění jiných povrchů než trávy a přesouvání stroje na místo, kde chcete sekat. Nestartujte stroj, když stojíte před vyhazovacím otvorem.

Skladování

Před uskladněním nechte stroj vždy vychladnout. Kvůli bezpečnosti vyměňte opotřebené nebo poškozené díly. Používejte pouze originální náhradní díly a příslušenství.

1. Vypněte stroj, vytáhněte bezpečnostní klíč (21) a vyjměte akumulátory (23), než stroj uložíte.
2. Vyčistěte výrobek, jak je popsáno výše.
3. Výrobek a jeho příslušenství skladujte na tmavém, suchém a dobře větraném místě, kde nemrzne. Ideální skladovací teplota je mezi 10 a 30 °C.
4. Výrobek vždy skladujte na místě, které je pro děti nepřístupné.
5. Ke skladování doporučujeme použít původní obal nebo výrobek zakrýt vhodnou látkou nebo plachtou, aby byl chráněn před prachem.

Přeprava

1. Vypněte stroj, vytáhněte bezpečnostní klíč (21) a vyjměte akumulátory (23), než začnete stroj přepravovat.
2. Vždy prénášejte výrobek za rukojeť k tomu určenou (7).
3. Chraňte výrobek před silnými nárazy nebo silnými vibracemi, které se mohou vyskytnout během přepravy ve vozidlech.
4. Zajistěte výrobek, aby nedošlo k jeho uklouznutí nebo pádu, poškození nebo zranění osob.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vadné anebo vyřazené elektrické nebo elektronické přístroje musí být odevzdány na příslušných odběrových místech.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromaždována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky FERM jsou vyvíjeny v souladu s požadavky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžnéopotřebení;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

VONROC

CS

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.

SPARE PARTS LIST

No. Description	Position
482094	Blade holder 59
482095	Switch complete 1..7|9..13
482096	Wheel assembly 40|41|42
482097	Upper handle bar 8
482098	Handle bar knob 14|15
482099	Lower handle bar 18|21
482100	Grass collector complete 17|19|22|23
482101	Mowing height adjuster 43,47|65..71|74
482102	Hood complete 25|38|39
482103	Motor 64
482093	Motor 23

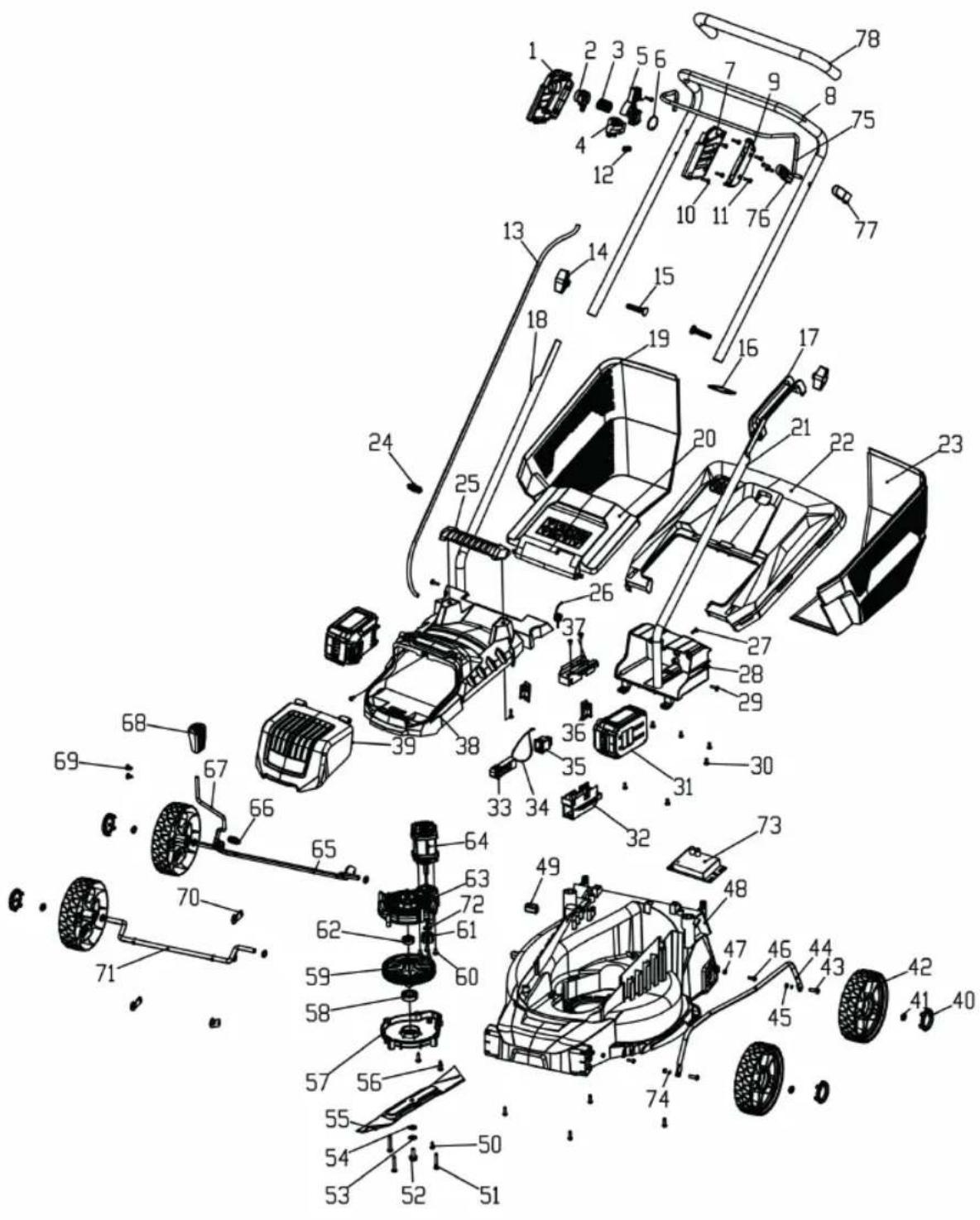

EXPLODED VIEW

(CS) Prohlašujeme na svou výhradní odpovědnost, že tento výrobek splňuje požadavky směrnice 2011/65/EU Evropské rady a parlamentu ze dne 8. června, která se týká omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních, a splňuje také všechny požadavky následujících norem a předpisů:
