NÁVOD K OBSLUZE S_LM502AC Vonroc

CS Překlad původního návodu 113

A 3 2 1 5 15 14 6 13 12 11 7 10 9 8 9 8 3 4 2 8

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze!

Nebezpečí zranění osob.

Nebezpečí úrazu elektrickým proudem.

Používejte ochranu sluchu.

Používejte ochranu zraku.

Dávejte pozor na ostré nože. Nože se otáčejí i po vypnutí motoru - Odpojte zástrčku z elektrické sítě před prováděním údržby nebo je-li napájecí kabel poškozen.

Udržujte přihlížející, zejména děti a domácí zvířata, ve vzdálenosti větší než 10 metrů.

Udržujte napájecí kabel v bezpečné vzdálenosti od nožů.

Sekačka na trávu se nesmí používat bez nasazeného sběrného koše nebo krytu.

Sekačku na trávu nepoužívejte za deště, ani ji nenechávejte venku, když prší.

Dvojitá izolace pro dodatečnou ochranu.

Vyhovuje všem příslušným evropským směrnicím.

Označuje nebezpečí, varování nebo upozornění.

Garantovaná hladina akustického výkonu LWA = 96 dB(A)

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, ke vzniku požáru nebo k vážnému zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití. Pojem „elektrické nářadí“ v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru
a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.
c) Při práci s tímto elektrickým nářadím udržujte děti a okolostojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.
2) Elektrická bezpečnost
a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky sníží riziko úrazu elektrickým proudem.
b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-li k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení

nebo tahání elektrického nářadí ani netahejte za tento kabel při vypojování zástrčky ze zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké a mastné povrchy nebo přes ostré hrany, a aby se nedostal do kontaktu s pohy-bujícími se částmi. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

e) Používáte-li elektrické nářadí venku, použí-vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a) Při práci s tímto elektrickým nářadím budťe stále pozorní, sledujte, co provádíte, a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může způsobit velmi vážná zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.
c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spínač v poloze zapnuto, zvyšuje pravděpodobnost vzni-ku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.

f) Vhodně se oblékejte. Nenoste volný oděv an šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená s prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.
4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Elektrické nářadí, které nelze ovládat pomocí spouštěcího spínače, je velmi nebezpečné a musí být opraveno.
c) Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí a jiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než jej použijete. Mnohé nehody bývají způsobeny nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.

g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro práce, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití a údržba akumulátorového nářadí

a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.

b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.

c) Když akumulátor nepoužíváte, uložte jej mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.

d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.

e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.

f) Nevystavujte akumulátor a nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.

g) Dodržujte všechny pokyny pro nabíjení a ne-nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.

6) Servis

a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

DODATEČNÉ BEZPEČNOSTNÍ POKYNY PRO SEKAČKY NA TRÁVU

• Tuto sekačku na trávu používejte pouze tehdy, když je v obvodu zařazen proudový chránič (RCD) s vybavovacím proudem nižším než 30 mA.
• Při použití prodlužovacího kabelu se ujistěte, že je určen pro venkovní použití a je tak i označený. Doporučený prodlužovací kabel je typu H05VV-F nebo H05RN-F, s průřezem vodiče min. 1,5 mm² a maximální délkou 10 metrů.
• Před použitím prodlužovací kabel zcela rozviňte, abyste zabránili přehřívání a ztrátě výkonu sekačky. Při uklízení kabel opatrně navíjejte, abyste zabránili jeho přelomení.
• Toto zařízení nesmí používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi (včetně dětí), nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly poučeny o správném používání zařízení osobou odpovědnou za jejich bezpečnost. Děti musí být pod dozorem, aby bylo zajištěno, že si nebudou s výrobkem hrát.

VAROVÁNÍ: Po vypnutí stroje se nože ještě několik sekund otáčí.

• Často kontrolujte stav nože. Poškozený nůž se musí okamžitě vyměnit. Při výměně nože dodržujte doporučená opatření.
• Před použitím zkontrolujte napájecí a prodlužovací kabel, zda nejeví známky poškození nebo stárnutí. Pokud se kabel během používání poškodí, okamžitě odpojte napájecí kabel ze sítě.
• PŘED ODPOJENÍM NAPÁJENÍ SE KABELU NEDOTÝKEJTE.
• Nepřipojujte poškozený kabel do sítě, ani se nedotýkejte poškozeného kabelu před tím, než jej odpojíte od napájení. Poškozený kabel může způsobit kontakt s částmi pod napětím.
• Sekačku na trávu nepoužívejte, je-li kabel poškozený nebo opotřebovaný.

• Pečlivě si přečtěte návod k obsluze. Seznamte se s ovládacími prvky a správným používáním zařízení.

• Udržujte prodlužovací kabel v dostatečné vzdálenosti od nožů.

• Používejte ochranu zraku a sluchu. Pokud sečení způsobuje zvíření prachu nebo částic, používejte ochranu proti prachu.
• Nikdy nedovolte dětem, osobám se sníženou schopností pohybu ani osobám, které nejsou seznámeny s těmito pokyny, aby používaly tuto sekačku na trávu.
• Sekačku na trávu nikdy nepoužívejte v blízkosti osob, zejména děti a osob se sníženou schopností pohybu a v blízkosti domácích zvířat.
• Používejte sekačku na trávu pouze za denního světla nebo při kvalitním umělém osvětlení.
• Nikdy nepoužívejte sekačku na trávu s poškozenou základnou.
• Při spouštění a provozu stroje udržujte sekací část v dostatečné vzdálenosti od všech částí těla, zejména rukou a nohou.
• Stroj nestartujte, není-li v pracovní poloze. Nestartujte stroj, když stojíte před vyhazovacím otvorem.
• Před každým použitím sekačku důkladně zkontrolujte, zda na ní nejsou uvolněné nebo poškozené součásti. Zařízení nepoužívejte, dokud neprovedete seřízení nebo opravy.
• Používejte pouze výrobcem doporučené náhradní díly a příslušenství.
• Před ponecháním bez dozoru sekačku vždy odpojte od napájení.
• Vypněte motor a vytáhněte zástrčku, když stroj nepoužíváte, čistíte ho, přesouváte z jednoho místa na druhé nebo když měníte či seřizujete nůž.
• Dojde-li k přerušení napájení, nebo je-li prodlužovací kabel poškozený, vypněte okamžitě stroj a vypojte zástrčku z napájecí zásuvky.
• Pravidelně sekačku kontrolujte a provádějte její údržbu. Sekačku nechávejte opravit pouze autorizovaným servisem.
• Je-li napájecí kabel poškozený, nechte jej opravit nebo vyměnit v autorizovaném servisu.
• Zkontrolujte, že všechna posečená stébla a nečistoty byly odstraněny z větracích otvorů.
• Když se sekačka na trávu nepoužívá, uskladněte ji mimo dosah dětí a osob se sníženou schopností pohybu.

VAROVÁNÍ: Abyste omezili rizika, odpojte zástrčku ze sítě a používejte pouze

doporučené příslušenství; v opačném případě může dojít ke zranění osob.

• Nespouštějte stroj v uzavřených nebo nedostatečně větraných prostorách ani v přítomnosti hořlavin anebo výbušnin, jako jsou kapaliny, plyny nebo prášky.
• Vždy sekačku zastavte a vypněte ji, když děláte přestávku v sekání, vyprazdňujete koš na trávu nebo když přecházíte z jednoho místa sekání na druhé.
• S běžící sekačkou na trávu nepřecházejte silnice ani štěrkové cesty.
• Nepohybujte strojem taháním za elektrický kabel. Vždy používejte rukojeť.
• Při používání stroje udržujte vyvážený a pevný postoj.
• Ujistěte se, že se v sečeném prostoru nenacházejí provázky, kameny a jiné nečistoty. Odstraňte všechny předměty, které by mohly být během sečení odmrštěny nebo by se mohly navinout okolo sekacího mechanizmu. Pečlivě zkontrolujte prostor, který chcete sekat, zda na něm nejsou přítomna divoká zvířata, jako jsou ježci nebo žáby, a přestěhujte je na bezpečné místo
• Pokud narazíte na cizí předmět, nebo se cizí předmět navine na sekačku, okamžitě vypněte motor a odpojte sekačku od napájení, abyste mohli zkontrolovat, zda nedošlo k jejímu poškození. Před další prací všechna poškození opravte.
• Neprovozujte sekačku s uvolněnými nebo poškozenými díly.
• Počkejte, dokud se nože nezastaví, potřebujete-li stroj naklonit při přejíždění jiných povrchů než trávy a přesouvání stroje na místo, kde chcete sekat.
• Nesekejte proti pevným předmětům. Mohlo by to způsobit zranění obsluhy a poškození stroje.
• Udržujte ruce, obličej a nohy v dostatečné vzdálenosti od všech pohyblivých částí.
• Nepoužívejte sekačku na mokrou trávu.
• Při sečení na svahu dbejte zvýšené opatrnosti. Věnujte pozornost své obuvi a používejte protiskluzovou obuv. Sekejte kolmo na svah. Nesekejte na příkrých svazích. Budťe obzvlášť opatrní při otáčení na svahu a abyste zabránili riziku zranění, stůjte vždy nad sekačkou.
• Nikdy neobsluhujte sekačku bosí nebo v sandálech či plátěné obuvi.
• Při práci se strojem vždy noste pevnou obuv a dlouhé kalhoty. Nenoste oděv, který je příliš

volný nebo zahrnuje visící šňůrky.

• Nikdy nesekejte tahem sekačky směrem k sobě.
• Při sečení udržujte kabel v dostatečné vzdálenosti od sekačky. Směr práce by měl být od napájecí zásuvky. Sekejte v rovných drahách, ne v kruzích.
• Vždy udržujte ruce a nohy v dostatečné vzdálenosti od otáčejících se částí. Vyhazovací otvor udržujte stále volný.
• Často kontrolujte sběrný koš, zda nejeví známky opotřebení nebo poškození. Nikdy neprovozujte sekačku s vadnými kryty nebo ochranami ani bez namontovaných bezpečnostních zařízení, jako jsou deflektory anebo sběrný koš.
• Po použití stroj odpojte od napájení a zkontrolujte, zda nedošlo k jeho poškození. Pokud máte pochybnosti, nahlaste je autorizovanému servisu.
• Používejte tento stroj pouze v souladu s pokyny uvedenými v tomto návodu.
• Pravidelně kontrolujte, že jsou řádně utaženy matice, šrouby, vruty a další upevňovací prvky. Udržujte sekačku bez nahromaděné trávy, listí a dalších nečistot.
• Sekačku při spouštění nenaklánějte, pokud to není z důvodu spuštění nutné. V takovém případě ji nenaklánějte víc, než je nutné, a zvedejte pouze tu část, která se nachází na opačné straně než obsluha. Před vrácením sekačky na zem se ujistěte, že máte obě ruce v pracovní poloze.
• Nepokoušejte se stroj opravovat, ani se nepokoušejte dostat k vnitřním částem. Využívejte pouze autorizované servisy.
• Nenechte se rozptýlit a soustředte se na prová-děnou práci
• Používejte zdravý rozum. Nikdy stroj nepoužívejte, pokud jste unavení, nemocní nebo pod vlivem alkoholu nebo drog.
• Tento návod si uschovejte. Opakovaně se k němu vracejte a používejte jej k zaučení dalších uživatelů. Pokud někomu stroj půjčíte, půjčte mu i tento návod.
• Obsluha nebo uživatel odpovídá za nehody nebo rizika hrozící jiným osobám nebo jejich majetku.
• Opomenutí dodržování pokynů k obsluze a bezpečnostních opatření v tomto návodu k obsluze může vést k vážnému zranění. Před spuštěním nebo používání zařízení si přečtěte tento návod.
• Používejte ochranu zraku. Používejte ochranu sluchu. Používejte respirátor.
• Tento sběrný koš je vybaven indikátorem napl-

nění sběrného koše, který zobrazuje množství posekané trávy v koši. Pokud sběrný koš nebude zaplněn posekanou trávou, indikátor bude otevřený. Jakmile bude sběrný koš plný posekané trávy, indikátor se zavře. V takovém případě sekání trávy okamžitě přerušte a vyprázdněte sběrný koš. Tento indikátor je používán pouze pro hrubý odhad a jeho funkčnost závisí na stavu uvnitř sběrného koše.

Elektrická bezpečnost

Varování! Při práci s tímto elektrickým nářadím musí být vždy dodržovány základní bezpečnostní předpisy, aby bylo omezeno riziko způsobení požáru, úrazu způsobeného elektrickým proudem a zranění osob. Předtím, než se pokusíte výrobek používat, přečtěte a uložte si všechny tyto pokyny.

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

Tento stroj je opatřen dvojitou izolací, a proto není nutné použití uzemňovacího vodiče.

Výměna kabelů nebo zástrček

Je-li nutná výměna napájecího kabelu, musí být provedena výrobcem nebo jeho autorizovaným zástupcem, aby bylo zabráněno bezpečnostnímu riziku.

Použití prodlužovacích kabelů

Používejte pouze schválený prodlužovací kabel, který je vhodný pro příkon tohoto stroje. Minimální průřez vodiče je 1,5 mm ^2 . Používáte-li cívku s kabelem, vždy z cívky odviňte celý kabel.

2. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Tento výrobek je určen k sekání trávy v domácích prostředích. Tato sekačka na trávu je určena pro soukromé zahrady u obytných domů. Tato sekačka nesmí být použita pro sekání křovin, živých plotů nebo keřů, vegetace na stupňovitých terasách, osázených střech nebo balkónové trávy, k odstraňování špíny a nečistot z chodníků ani pro sekání stromů či živých plotů.

Mimo to nesmí být tato sekačka na trávu jako kultivátor pro vyrovnání vyvýšenin, jako jsou krtince. Tento výrobek může být používán pouze pro určený účel.

Jakékoli jiné použití bude považováno za nesprávné použití.

TECHNICKÉ ÚDAJE

Model č. LM502AC
Napětí 230 V
Kmitočet 50 Hz
Příkon 1300 W
Otáčky naprázdno 3400/min
Šířka záběru 320 mm
Výška sečení 30/50/70 mm
Objem sběrného koše 30 l
Hmotnost 8,5 kg
Krytí IPX4
Úroveň akustického tlaku (Lpa)	71,4 dB(A), K = 2,35 dB(A)
Úroveň akustického výkonu (Lwa)	91,4 dB(A), K = 2,35 dB(A)
Hodnota vibrací <2,5 m/s ^2 ,	K=1,5 m/s ^2

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60335. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

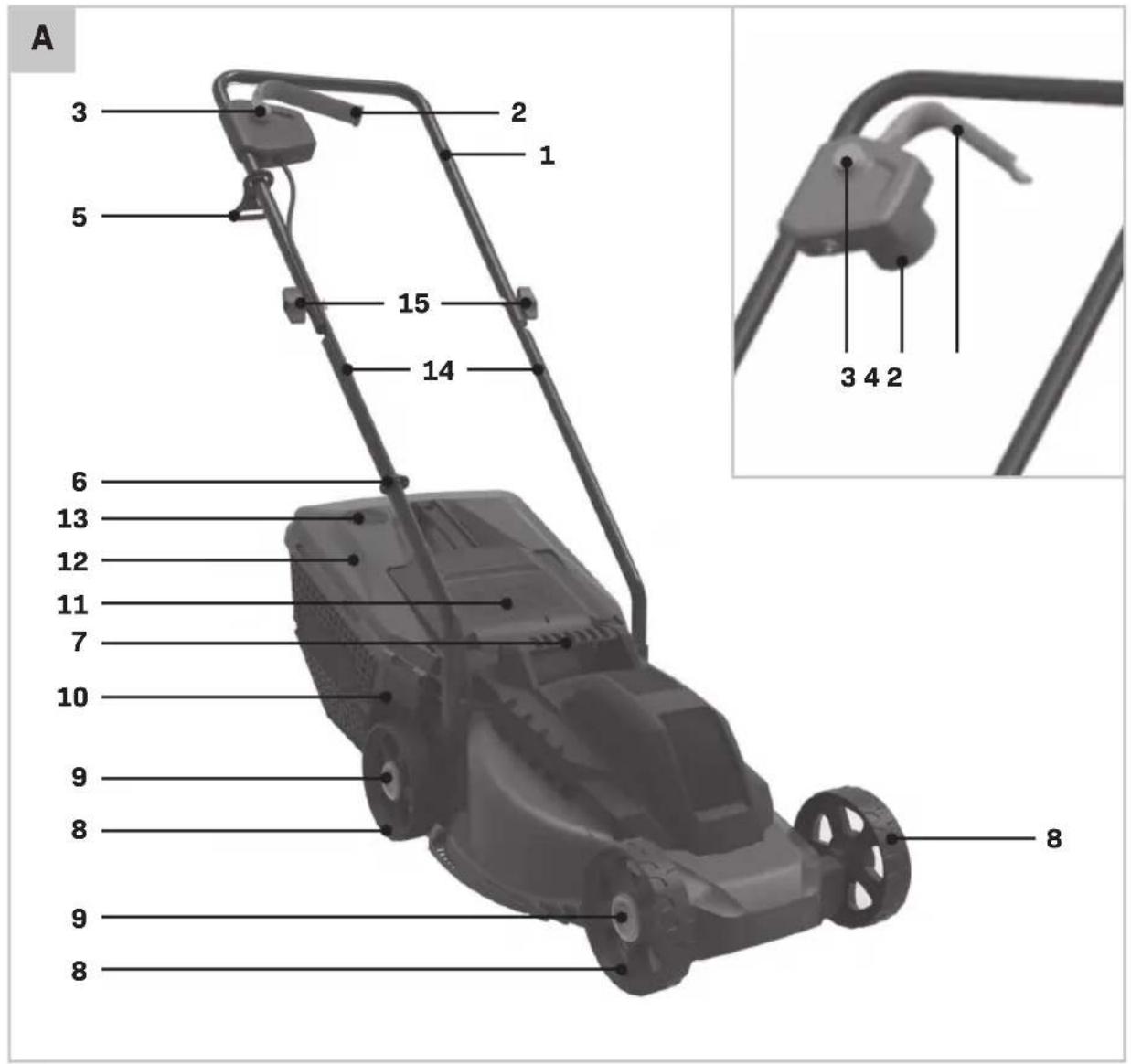

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2–5.

1. Horní rukojeť
2. Vypínač

3. Bezpečnostní tlačítko

4. Zásuvka

5. Držák pro odlehčení tahu
6. Příchytka kabelu
7. Rukojeť pro prénášení
8. Kolečko
9. Kryt kolečka
10. Sběrný koš na trávu
11. Zadní kryt otvoru pro sběrný koš
12. Kryt sběrného koše
13. Indikátor naplnění sběrného koše
14. Spodní rukojeť
15. Upínací matice rukojeti
16. Rukojeť pro prénášení sběrného koše

3. SESTAVENÍ

Před sestavením nářadí vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky.

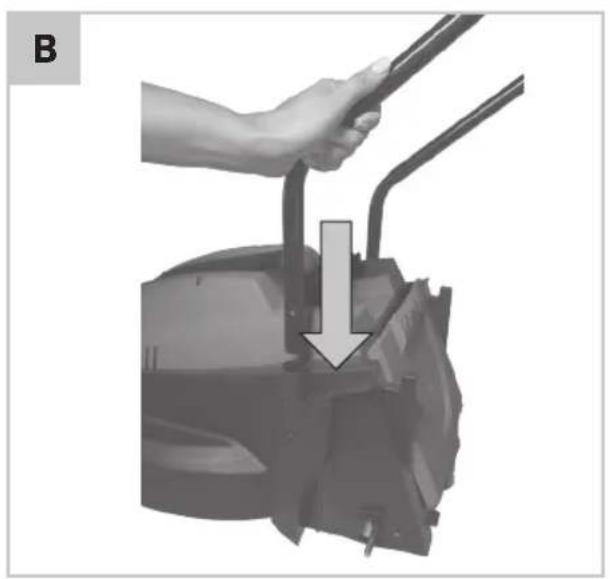

Sestavení spodní rukojeti (obr. A, B, C)

1. Zasuňte spodní rukojeť (14) do příslušného otvoru na těle sekačky, jak ukazuje obrázek B. Zkontrolujte, zda je otvor ve spodní rukojeti (14) vyrovnán s otvorem v těle sekačky.
2. Zasuňte šroub do otvoru a utáhněte jej otáčením po směru hodinových ručiček, jak ukazuje obrázek C.
3. Zopakujte tyto kroky i pro druhou spodní rukojeť (14).

Sestavení horní rukojeti (obr. A, D, E, F)

1. Umístěte držák pro odlehčení tahu (5) na pravou stranu horní rukojeti (1), jak ukazuje obrázek D.
2. Upevněte horní rukojeť (1) k spodní rukojeti (14) pomocí dodaných šroubů a upínacích matic (15), jak ukazuje obrázek E. Ujistěte se, že sestava vypínače (2) je na pravé straně, když stojíte za sekačkou.
3. Upevněte kabel k rukojeti pomocí příchytek kabelu (6), jak ukazuje obrázek F.

Poznámka: Když upínací matice (15) uvolníte, můžete horní rukojeť (1) sklopit dolů při uskladnění sekačky. Zajistěte, aby nedošlo k zachycení napájecího kabelu.

Montáž koleček (obr. A, G)

1. Nasadte kolečko (8) na osu. Potom nasadte na osu dodanou kovovou podložku.
2. Zasuňte do otvoru v ose dodanou kovovou závlačku. Potom tuto závlačku ohněte kolem osy,

jak je ukazuje obrázek G.

1. Nasadte na kolečko (8) příslušný kryt (9). Ujistěte se, že jsou plastové kolíky na krytu kolečka (9) vyrovnány s otvory v kolečku (8).
2. Zopakujte tyto kroky i pro ostatní kolečka.

Sestavení sběrného koše na trávu (obr. A, H, I, J, K) Tuto sekačku můžete používat se sběrným košem na trávu i bez tohoto koše. Nezapomeňte na to, že při sekání bez sběrného koše musí být zavřen zadní kryt otvoru pro sběrný koš (11). Nepoužívejte tuto sekačku se zvednutým zadním krytem výstupního otvoru.

1. Namontujte rukojeť pro přenášení sběrného koše (16) na kryt sběrného koše (12), jak ukazuje obrázek H.
2. Spojte obě poloviny sběrného koše na trávu (10), jak ukazuje obrázek I.
3. Namontujte kryt sběrného koše (12) na sestavený sběrný koš na trávu (10), jak ukazuje obrázek J.
4. Zvedněte zadní kryt otvoru pro sběrný koš (11) a připojte sestavený sběrný koš na trávu k sekačce. Zkontrolujte, zda jsou zářezy ve sběrném koši řádně vyrovnány s držáky na těle sekačky.

Poznámka: tento sběrný koš je vybaven indikátorem naplnění sběrného koše (13), který zobrazuje množství posekané trávy v koši. Pokud sběrný koš nebude zaplněn posekanou trávou, indikátor bude otevřený. Jakmile bude sběrný koš plný posekané trávy, indikátor se zavře. V takovém případě sekání trávy okamžitě přerušte a vyprázdněte sběrný koš. Tento indikátor je používán pouze pro hrubý odhad a jeho funkčnost závisí na stavu uvnitř sběrného koše.

Výměna sekacího nože (obr. A, P)

Před prováděním jakékoli práce na tomto stroji vypojte zástrčku jeho napájecího kabelu ze síťové zásuvky.

Při výměně sekacího nože používejte rukavice. Nebezpečí zranění při kontaktu se sekacím nožem.

Používejte pouze nože, které jsou doporučeny výrobcem.

1. Vytáhněte sběrný koš.
2. Překlopte sekačku na bok.

3. Držte pevně sekací nůž rukama v odolných pracovních rukavicích.

4. Otáčejte upínacím šroubem sekacího nože proti směru hodinových ručiček, jak ukazuje obrázek P, aby se uvolnil.

5. Vyměňte nebo nabruste sekací nůž.
6. Při montáži sekacího nože použijte výše uvedené kroky v opačném pořadí (otvory v sekacím noži musí být usazeny na kolících vřetena).
7. Nejlepším řešením je svěřit broušení nebo výměnu sekacího nože kvalifikované osobě. Používejte pouze originální náhradní díly. Všechny závady musí být opravovány pouze v servisech, které jsou autorizovány výrobcem.

4. POUŽITÍ

Před použitím vždy pohledem zkontrolujte, že nejsou opotřebené ani poškozené nože, šrouby nožů i celý sekací mechanismus. Napájení nechávejte vypnuté a odpojte napájení. Vyměňte opotřebené nebo poškozené čepele a šrouby v sadách, abyste zachovali vyvážení.

Pokud začne stroj neobvykle vibrovat (zkontrolujte okamžitě):

• zkontrolujte možné poškození,
• vyměňte nebo opravte veškeré poškozené součásti,
• zkontrolujte, zda nejsou některé součásti uvolněné, popřípadě je dotáhněte.

Okamžitě vypněte stroj v následujících případech:

• vždy, když stroj opouštíte,
• před odstraněním nahromaděného materiálu ze stroje,
• před kontrolou, čištěním nebo jinou prací na stroji,
• po nárazu do neznámého předmětu. Zkontrolujte stroj, zda není poškozen, a před opětovným nastartováním a používáním stroje provedte opravy;

Při seřizování stroje budťe opatrní, aby nedošlo k zachycení prstů mezi pohyblivými noži a pevnými částmi stroje.

Nastavení výšky sečení (obr. A, L, M)

Vypněte sekačku, odpojte zástrčku napájecího kabelu od zásuvky a počkejte na úplné zastavení sekacího nože. Hrozí nebezpečí zranění.

V závislosti na požadované výšce sečení můžete sestavu koleček nastavit do jedné ze tří možných poloh.

1. Položte sekačku na bok.
2. Uchopte osu koleček na obou stranách.

3. Vytáhněte osu a zasuňte ji do jednoho ze tří zářezů, jak ukazuje obrázek L. Dohlédněte na to, aby byla levá i pravá strana osy usazena ve stejném zářezu. Provedťe tento krok na obou osách. Přední a zadní osa musí být usazeny ve stejném zářezu, aby sekačka sekala v rovině rovnoběžné s povrchem.

4. Poloha každého zářezu odpovídá určité výšce sečení, jak ukazuje obrázek M.

Poloha 1 odpovídá výšce sečení 30 mm.

Poloha 2 odpovídá výšce sečení 50 mm.

Poloha 3 odpovídá výšce sečení 70 mm.

Poznámka: Při prvním sečení v sezóně by měla být nastavena větší výška sečení.

Zajištění napájecího kabelu (obr. A, N)

Upevněte kabel do držáku pro odlehčení tahu (5), jak ukazuje obrázek N.

Zapnutí a vypnutí stroje (obr. A, O)

Nestartujte sekačku, když stojí ve vysoké trávě.

• Chcete-li tento stroj nastartovat, podržte stisknuté bezpečnostní tlačítko (3) a stiskněte vypínač (2). Přidržte stisknutý vypínač (2) a uvolněte bezpečnostní tlačítko (3).
• Chcete-li stroj zastavit, uvolněte vypínač (2) a počkejte, dokud se nůž sekačky nepřestane otáčet.

Vždy pracujte v dostatečné vzdálenosti od kabelů, jak ukazuje obrázek Q, aby nedošlo k jejich přeseknutí.

5. ÚDRŽBA

Vaše sekačka je navržena tak, aby pracovala dlouhou dobu s minimálními nároky na údržbu. Nepřetržitý uspokojivý provoz závisí na řádné péči o sekačku a na jejím pravidelném čištění.

• Udržujte sekačku čistou a suchou.
• K odstranění trávy a nečistot ze sekačky pravidelně používejte tupou škrabku

- K čištění sekačky používejte pouze jemný čisticí prostředek a vlhký hadřík. Nedovolte, aby se do nářadí dostala jakákoli kapalina a nikdy žádnou část nářadí neponořujte do kapaliny. Nepoužívejte žádné čisticí prostředky s abrazivy nebo rozpouštědly.

Počkejte, dokud se nože nezastaví, potřebujete-li stroj naklonit při přejíždění jiných povrchů než trávy a přesouvání stroje na místo, kde chcete sekat.

Nestartujte stroj, když stojíte před vyhazovacím otvorem.

Před uskladněním nechte stroj vždy vychladnout. Kvůli bezpečnosti vyměňte opotřebené nebo poškozené díly. Používejte pouze originální náhradní díly a příslušenství.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebování;
• Toto zařízení bylo nesprávně použito, nevhodně

VONROC

CS

použito nebo nebyla prováděna jeho správná údržba;

- Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku po- skytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovu- jících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.

SPARE PARTS LIST

No. Description Position
482037	Blade 4
482084	Blade holder 17
482085	Switch complete 33..46|48..51
482086	Wheel assembly 10..12
482087	Upper handle bar 47
482088	Handle bar knob 52|53
482089	Lower handle bar 54|55
482090	Grass collector complete 28...32
482091	Mowing height adjuster 7|8|9
482092	Hood complete 24|25
482093	Motor 23

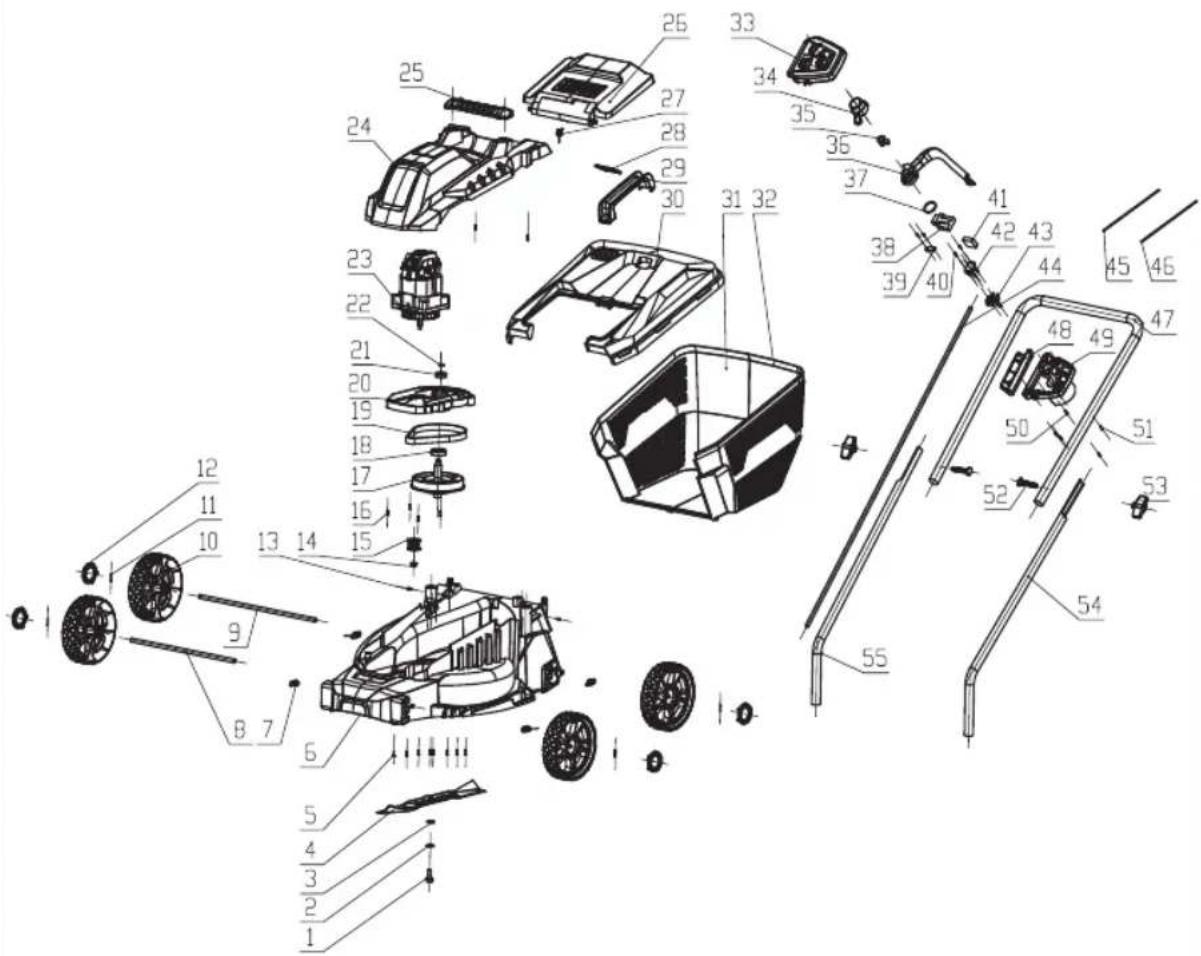

EXPLODED VIEW

(CS) Prohlašujeme na svou výhradní odpovědnost, že tento výrobek splňuje požadavky směrnice 2011/65/EU Evropské rady a parlamentu ze dne 8. června, která se týká omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních, a splňuje také všechny požadavky následujících norem a předpisů:
