NÁVOD K OBSLUZE S4_LM505DC Vonroc

CS Překlad původního návodu

19 20 6 4 2 3 1 6 15a 14 13 16 12 11 10 21 7 19 8 9 8 17 5 18

B

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V této uživatelské příručce a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze!

Nebezpečí zranění osob.

Nebezpečí úrazu elektrickým proudem.

Používejte ochranu sluchu.

Používejte ochranu zraku.

Upozornění: Nedotýkejte se otáčející se nožů. Ostré hrany. Pozor na možné useknutí prstů na nohou nebo rukou. Udržujte přihlížející, zejména děti a domácí zvířata, ve vzdálenosti větší než 10 metrů.

Sekačka se nesmí používat bez nasazeného sběrného koše nebo krytu.

Sekačku nepoužívejte za deště, ani ji nenechávejte venku, když prší.

Před nastavováním, čištěním a před ponecháním výrobku bez dozoru na jakoukoliv dobu jej vypněte a vytáhněte bezpečnostní klíč (oddělovací spínač).

Používejte pouze akumulátory, které jsou nabité na stejnou úroveň. Nikdy nekombinujte plně nabité a částečně nabité akumulátory. Vždy nabíjejte oba akumulátory současně. Provozní doba zařízení je závislá na akumulátoru s nižší úrovní nabití. Oba akumulátory musí být před nabitím vždy plně nabity. Před použitím stroje zavřete víko prostoru pro akumulátory.

Tento stroj byl navržen a vyvinut speciálně pro použití pouze s 4,0Ah akumulátorem typu CD803AA. Není dovoleno používat tento stroj s 2,0Ah akumulátorem typu CD801AA nebo jiným typem, protože by mohlo dojít k trvalému poškození akumulátoru anebo stroje. Při použití nesprávného typu akumulátoru pozbývá planosti záruka na akumulátor i stroj.

Počkejte, až se všechny součásti stroje úplně zastaví, než se jich dotknete. Sekací nože se otáčejí ještě chvíli po vypnutí sekačky a rotující nůž může způsobit zranění.

ite pozor, aby osoby nacházející se v blízkosti nebyly zasaženy odhozenými předměty.

Varování: Při provozu udržujte bezpečnou vzdálenost od výrobku.

vě zkontrolujte oblast, kde chcete stroj používat, zda se v ní nenacházejí divoká ani domácí zvířata. Když je stroj v provozu, může dojít ke zranění divokých i domácích zvířat. Důkladně zkontrolujte pracovní prostor a odstraňte všechny kameny, klacky, dráty, kosti a cizí předměty. Před zapnutím stroje zkontrolujte, zda se v husté trávě neskrývá žádná divoká zvěř, domácí zvířata ani malé pařezy stromů.

Nabíječku používejte pouze v interiéru.

Vyhovuje všem příslušným evropským směrnicím.

Garantovaná hladina akustického výkonu LWA = 96 dB(A)

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ!Přečtětesivšechnybezpečnostní výstrahy a všechny pokyny.

Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Termín elektrické nářadí v těchto varováních odka- zuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru
a) Udržujte čistotu na pracovišti a zajistěte jeho řádné osvětlení. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa, kde se vyskytují hořlavé kapaliny, plyny nebo prašné látky. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.
c) Při práci s tímto elektrickým nářadím udržujte děti a okolo stojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.
2) Elektrická bezpečnost
a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky a odpovídající zásuvky sníží riziko úrazu elektrickým proudem.
b) Vyvarujte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání elektrického nářadí a netahejte za tento kabel při odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké a mastné povrchy nebo přes ostré hrany, a aby se nedostal do kontaktu s pohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.

f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a) Při práci s tímto elektrickým nářadím bud'te stále pozorní, sledujte, co provádíte a použí-vejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci s elektrickým nářadím může vést k velmi nebezpečným zraněním.
b) Vždy používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.
c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnu-to. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí k zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.
f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně vykonává svou práci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým použí-

váním nářadí vedla k snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.
c) Pred prováděním jakéhokoliv seřízení, pred výměnou příslušenství nebo pred uložením odpojtenapájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů a stavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, před použitím zajistěte jeho opravu. Mnoho nehod bývá způsobeno nedostatečnou údržbou elektrického nářadí.
f) Udržujte ostré a čisté řezné nástroje. U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd., podle těchto pokynů a berte v úvahu pracovní podmínky a práci, která bude prováděna. Použití elektrického nářadí pro operace, pro jaké není určeno, může vést k způsobení nebezpečných situací.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a plochy pro úchop neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.
b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Není-li akumulátor používán, uložte jej mimo do- sah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které mohou způsobit zkratování jeho kontaktů. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a ne-nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo specifikovaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.
6) Servis
a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

DODATEČNÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTOROVÉ SEKAČKY NA TRÁVU

• Nikdy nedovolte dětem ani osobám, které nejsou seznámeny s těmito pokyny, aby používaly tento výrobek. Místní platné předpisy mohou omezovat věk obsluhy. Není-li tento výrobek používán, uložte ho mimo dosah dětí.
• Nikdy nedovolte používat tento výrobek dětem, osobám s fyzickými, smyslovými nebo mentálními omezeními nebo nedostatkem zkušeností anebo znalostí ani osobám, které nejsou obeznámeny s těmito pokyny. Místní platné předpisy mohou omezovat věk obsluhy.
• Děti musí být pod dozorem, aby bylo zajištěno, že si nebudou s výrobkem hrát.
• Nikdy nepracujte v blízkosti osob, zejména děti a domácích zvířat.
• Uživatel je odpovědný za nehody nebo nebezpečí hrozící jiným osobám nebo jejich majetku.
• Při používání výrobku nenoste otevřené gumové boty ani sandály. Vždy noste pevnou obuv a dlouhé kalhoty. Nechodťe bosi.
• Důkladně prohlédněte oblast, kde budete stroj používat, a odstraňte všechny kameny, klacky, dráty, kosti a jiné cizí předměty.
• Před použitím vždy pohledem zkontrolujte, že nejsou opotřebené ani poškozené nože, šrouby nožů i celý sekací mechanismus. Vyměňujte opotřebené nebo poškozené nože a šrouby v sadách, abyste zachovali vyvážení.
• Sekejte pouze za denního světla nebo při kvalitním umělém osvětlení.
• Nesekejte za špatného počasí, zejména když hrozí výskyt blesků.
• Pokud je to možné, nepoužívejte sekačku na mokré trávě.
• Chod'te, nikdy neběhejte.
• Nikdy neprovozujte sekačku s vadnými kryty nebo ochranami ani bez namontovaných bezpečnostních zařízení, jako jsou deflektory anebo sběrný koš.
• Pro vlastní pohodlí vám doporučujeme nosit ochranu sluchu.
• Nikdy toto nářadí nepoužívejte, jste-li unavení, nemocní nebo pod vlivem alkoholu nebo drog.
• Práce na svazích může být nebezpečná:
• Nesekejte na příliš příkrých svazích.
• Na svahu nebo mokré trávě vždy udržujte správný postoj.
• Nikdy nesekejte po svahu nahoru a dolů.

• Při změně směru na svahu budte mimořádně opatrní.

• Při couvání nebo přitahování stroje k sobě budťe mimořádně opatrní.

• Nikdy nesekejte tahem sekačky směrem k sobě.
• Počkejte, dokud se nože nezastaví, potřebujete-li stroj naklonit při přejíždění jiných povrchů než trávy a přesouvání stroj na místo, kde chcete sekat.
• Při startování nebo zapínání motoru stroj nena- klánějte.
• Zapněte motor podle pokynů s nohama v dostatečné vzdálenosti od rotujících částí.
• Nedávejte ruce ani nohy do blízkosti rotujících součástí ani pod ně.
• Při práci se strojem neblokujte vyhazovací otvor.
• Nikdy stroj nezvedejte ani nepřenášejte, pokud je motor v chodu.
• Při skladování dbejte na to, aby všechna 4 kola zahradního nářadí stála na zemi/podlaze.
• Zahradní nářadí zvedejte pouze za rukojeť. Používejte rukojeť pro prénášení opatrně.
• Stroj neupravujte. Neoprávněné úpravy mohou narušit bezpečnost vašeho stroje, vést ke zvýše-né hlučnosti a vibracím a ke snížení výkonu.
• Vytáhněte bezpečnostní klíč (oddělovací spínač):
• Vždy, když stroj opouštíte.
• Než začnete odstraňovat uvízlou trávu.
• Před kontrolou, čištěním nebo jinou prací na stroji.
• Po nárazu do neznámého předmětu. Zkontrolujte stroj, zda není stroj poškozen, a v případě potřeby vyměňte nůž.
• Pokud začne výrobek neobvykle vibrovat (zkontrolujte okamžitě).

BEZPEČNOSTNÍ VAROVÁNÍ PRO AKUMULÁTORY

a) Akumulátor nerozebírejte. Nebezpečí zkratu.
b) Chraňte akumulátor před teplem, např. před nepřetržitým intenzivním slunečním světlem, ohněm, vodou a vlhkostí. Nebezpečí výbuchu.
c) V případě poškození a nesprávného použití akumulátoru se mohou uvolňovat výpary. V případě potíží vyvětrejte místnost a vyhledejte lékařskou pomoc. Výpary mohou dráždit dýchací ústrojí.
d) Používejte tento akumulátor výhradně s výrob-kem značky Vonroc. Toto opatření samo o sobě chrání akumulátor před nebezpečným přetíže-ním.

e) Akumulátor může být poškozen ostrými předměty, jako například hřebíky nebo šroubováky, nebo vnější silou. Může dojít k vnitřnímu zkratu a vznícení, vzniku kouře, výbuchu nebo přehřátí akumulátoru.

BEZPEČNOSTNÍ VAROVÁNÍ PRO NABÍJEČKU Zamýšlené použití

Touto nabíječkou nabíjejte výhradně akumulátorové moduly typu CD801AA a CD803AA. Ostatní typy akumulátorů mohou prasknout a způsobit zranění a poškození.

a) Tento výrobek není určen k použití osobami (včetně děti) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud jim nebyl stanoven dohled nebo pokud jim nebyly poskytnuty potřebné instrukce.
b) Děti musí být pod dozorem, aby si s tímto zařizením nehrály.
c) Nenabíjejte baterie, které nejsou k nabíjení určeny!
d) Během nabíjení musí být akumulátory umístěny na dobře větraném místě!

Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí pouze tehdy, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a porozuměly souvisejícím rizikům. Děti si s tímto zařízením nesmí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru.

Elektrická bezpečnost

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

• Nepoužívejte tento stroj, je-li poškozen jeho napájecí kabel nebo zástrčka.
• Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto stroje a které mají minimální průřez 1,5 mm². Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE O STROJI

Zamýšlené použití

Tento výrobek je určen k sekání trávy v domácích prostředích. Tato sekačka na trávu je určena pro soukromé zahrady u obytných domů. Tato sekačka nesmí být použita pro sekání křovin, živých plotů nebo keřů, vegetace na stupňovitých terasách, osázených střech nebo balkónové trávy, k odstraňování špíny a nečistot z chodníků nebo pro sekání stromů nebo živých plotů. Mimo to nesmí být tato sekačka na trávu jako kultivátor pro vyrovnání vyvýšenin, jako jsou krtince. Tento výrobek může být používán pouze pro určený účel. Jakékoli jiné použití bude považováno za nesprávné použití.

TECHNICKÉ ÚDAJE

STROJ
Model č. S4_LM505DC
Napájecí napětí 40V (2 x 20V)	---
Otáčky naprázdno 3500/min
Šířka řezu 380 mm
Výška sečení 35/45/55/65 mm
Objem sběrného koše 45 L
Hmotnost 16,5 kg
Úroveň ochrany IPX1
Úroveň akustického tlaku (Lpa)	80,8 dB(A), K = 3 dB(A)
Úroveň akustického výkonu (Lwa)	91,4 dB(A), K = 2,29 dB(A)
Hodnota vibrací <2,5 m/s ^2 , K=1,5 m/s ^2

AKUMULÁTOR
Model č. CD803AA
Typ akumulátoru Lithium-Ion
Napájecí napětí 20 V	---
Kapacita 4,0 Ah
Doporučená nabíječka CD802AA, CD820AA
Hmotnost	0,65 kg

NABÍJEČKA
Model č. CD802AA
Vstup nabíječky	220-240 V, 50 Hz 0,4 A
Výstup nabíječky	21V = 2,5 A

Doba nabíjení 2Ah akumulátoru	60 minut
Doba nabíjení 4Ah akumulátoru	120 minut
Doporučené akumulátory	CD801AA, CD803AA
Hmotnost	0,36 kg

Model č. CD820AA
Vstup nabíječky	220-240 V, 50-60 Hz, 200 W
Výstup nabíječky	21V=2,3 A, <3,8 A
Doba nabíjení 2Ah akumulátoru	45 minut
Doba nabíjení 4Ah akumulátoru	85 minut
Doporučené akumulátory	CD801AA, CD803AA
Hmotnost	0,81 kg

Používejte pouze následující akumulátory z platformy VONROC VPOWER 20 V. Použití jakýchkoli jiných akumulátorů může způsobit vážné zranění nebo poškození nářadí.

CD803AA 20 V, 4Ah lithium-ionotový

Pro nabíjení těchto akumulátorů se může používat následující nabíječky.

CD802AA Rychlonabíječka

CD820AA Dvojitá rychlonabíječka

Vibrace

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60335-1 a EN 60335-2-77. Tato úroveň vibrací může být použita pro srovnání jednotlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v cho-du, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zkrátit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

POPIS

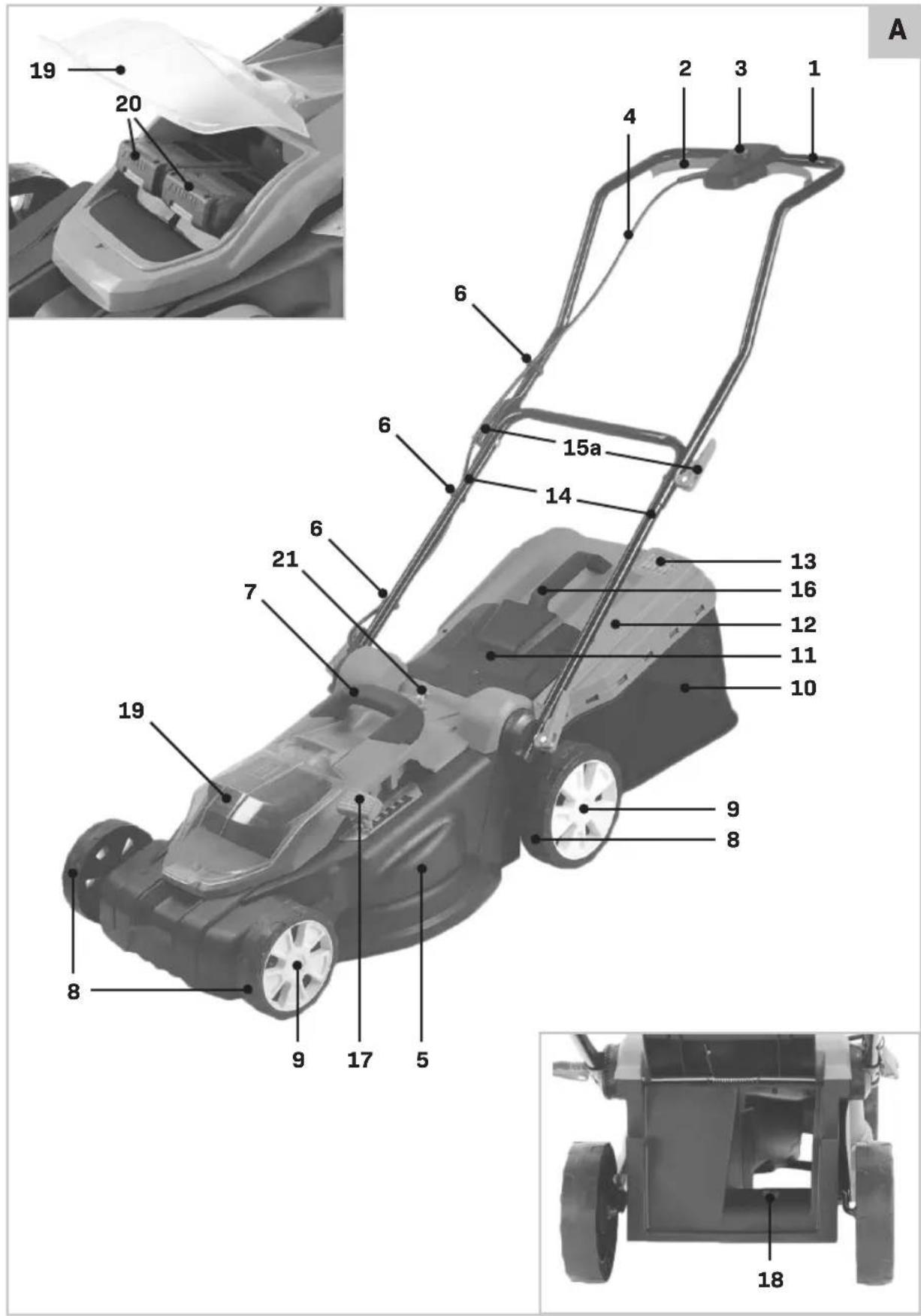

Čísla v následujícím textu odkazují na obrázky na stranách 2-8.

1. Horní rukojeť

2. Vypínač

3. Bezpečnostní tlačítko

4. Napájecí kabel

5. Nářadí

6. Přichytka kabelu

7. Rukojeť pro prénášení

8. Kolečko

9. Kryt kolečka

10.Sběrnýkoš

1. Zadní kryt otvoru pro sběrný koš

2. Kryt sběrného koše

3. Indikátor naplnění sběrného koše

4. Spodnírukojeť

15A. Páčka pro nastavení horní rukojeti

15B. Šroub pro horní rukojeť

15C. Podložka pro horní rukojeť

1. Rukojeť pro prénášení sběrného koše

2. Páčka pro nastavení výšky

18.Výstuptrávy

1. Víko prostoru pro akumulátory

2. Prostor pro akumulátory

3. Bezpečnostní klíč (oddělovací spínač)

4. Tlačítko pro uvolnění akumulátoru

23.Akumulátor

1. Tlačítko LED indikátorů akumulátoru

2. LED indikátory akumulátoru

26.Nabíječka

1. LED indikátory nabíječky

28.Nůž

1. Upínací šroub nože

2. Nabíječka

3. Zelené LED indikátory

4. Žluté LED indikátory

5. Červené LED indikátory

34A. Páčka pro nastavení spodní rukojeti

34B. Šroub pro spodní rukojeť

34C. Podložka pro spodní rukojeť

3. SESTAVENÍ

Před zahájením jakékoliv práce na elektrickém nářadí vyjměte z tohoto nářadí akumulátor.

Před prvním použitím musí být akumulátor nabit.

Varování: Používejte pouze akumulátory, které jsou nabité na stejnou úroveň. Nikdy nekombinujte plně nabité a částečně nabité akumulátory. Vždy nabíjejte oba akumulátory současně. Provozní doba zařízení je závislá na akumulátoru s nižší úrovní nabití. Oba akumulátory musí být před nabitím vždy plně nabity.

Vložení akumulátoru do stroje (obr. A, J)

Před vložením do nabíječky nebo do stroje zkontrolujte, že je povrch akumulátoru čistý a suchý. Před použitím stroje zavřete víko prostoru pro akumulátory.

Tento stroj byl navržen a vyvinut speciálně pro použití pouze s 4,0Ah akumulátorem typu CD803AA. Není dovoleno používat tento stroj s 2,0Ah akumulátorem typu CD801AA nebo jiným typem, protože by mohlo dojít k trvalému poškození akumulátoru anebo stroje. Při použití nesprávného typu akumulátoru pozbývá planosti záruka na akumulátor i stroj.

1. Otevřete víko prostoru pro akumulátory (19).
2. Zasuňte akumulátor (23) do vyhrazeného prostoru (20), jak je zobrazeno na obr. J.
3. Zatlačte akumulátor až na doraz, aby se řádně zajistil.
4. Postup zopakujte pro druhý akumulátor (23).
5. Zavřete víko prostoru pro akumulátory (19).

1. Otevřete víko prostoru pro akumulátory (19).
2. Vytáhněte akumulátor (23) z prostoru pro akumulátory (20), jak je zobrazeno na obr. J.
3. Postup zopakujte pro druhý akumulátor (23).

Kontrola stavu nabití akumulátoru (obr. K)

• Chcete-li zkontrolovat stav nabití akumulátoru, krátce stiskněte tlačítko (24) na akumulátoru.
• Akumulátor je vybaven 3 kontrolkami, které indikují stav jeho nabití: čím více kontrolek svítí, tím více je akumulátor nabit.
• Pokud tyto kontrolky nesvítí, znamená to, že je akumulátor vybitý a musíte ho okamžitě nabít.

Nabíjení akumulátoru pomocí nabíječky CD802AA (obr. K)

1. Vyjměte akumulátor (23) ze stroje.

2. Obratte akumulátor (23) spodní stranou nahoru a zasuňte ho do nabíječky (26), jak je zobrazeno na obr. K.

3. Zatlačte na akumulátor, dokud není zcela zasunut do slotu.
4. Připojte zástrčku nabíječky do elektrické zásuvky a chvíli počkejte. LED indikátory na nabíječce (27) se rozsvítí a zobrazí aktuální stav nabití akumulátoru.

Tato nabíječka je vybavena 2 LED indikátory (27), které informují o stavu procesu nabíjení:

Stav červené LED	Stav zelené LED	Stav nabíječky
Nesvítí Nesvítí	Žádné napájení
Nesvítí Svítí		Pohotovostní režim:- Není vložen žádný akumulátor nebo- Akumulátor je vložen, ale nabíjení skončilo
Svítí Nesvítí		Probíhá nabíjení akumulátoru

- Úplné nabití akumulátoru s kapacitou 4 Ah může trvat až 120 minut.

Jakmile bude akumulátor zcela nabit, odpojte zástrčku kabelu nabíječky ze zásuvky a vyjměte akumulátor z nabíječky.

Nebude-li tento stroj používán delší dobu, dohlédněte na to, aby akumulátor byl před uložením nabit.

Nabíjení akumulátoru pomocí dvojité nabíječky CD820AA (obr. L)

1. Vyjměte akumulátor (26) ze stroje.
2. Obraťte akumulátor (26) spodní stranou nahoru a zasuňte ho do nabíječky (30), jak je zobrazeno na obr. L.
3. Zatlačte na akumulátor, dokud není zcela zasunut do slotu.
4. Připojte zástrčku nabíječky do elektrické zásuvky a chvíli počkejte. LED indikátory na nabíječce (31, 32, 33) se rozsvítí a zobrazí aktuální stav nabití akumulátoru.

Tato nabíječka je vybavena 6 LED indikátory (31, 32, 33), které indikují stav procesu nabíjení:

Položka Stav Barva LED
Pohotovost Nabíječka zapnuta Svítí	Svítí Svítí
Nabíjení Úvodní nabíjení(10-19 V ± 0,5V stejn.)	Bliká	Ne-svítí	Ne-svítí
Střední fáze nabíjení(19-20 V ± 0,5V stejn.)	Svítí Bliká		Ne-svítí
Závěrečné nabíjení(20-21 V ± 0,5V stejn.)	Svítí Svítí Bliká
Plně nabito Dobíjení ≤ 300 ±150 mA	Svítí Svítí Svítí
Nabíjení zastaveno
Vysoká teplota Aktivovala se ochranaakumulátorů předvysokou teplotou	Svítí Svítí Svítí

- Úplné nabití akumulátoru s kapacitou 4 Ah může trvat až 85 minut.

Jakmile bude akumulátor zcela nabit, odpojte zástrčku kabelu nabíječky ze zásuvky a vyjměte akumulátor z nabíječky.

Nebude-li tento stroj používán delší dobu, dohlédněte na to, aby akumulátor byl před uložením nabit.

Sestavení spodní rukojeti (obr. A, B)

1. Nasadte spodní rukojeť (14) na těleso sekačky, jak je zobrazeno na obrázku B.
2. Navlečte podložku (34C) na šroub (34B).
3. Našroubujte páčku pro nastavení rukojeti (34A) na šroub (34B) s nasazenou podložkou a jejím zavřením zajistěte rukojeť.
4. Zopakujte tyto kroky na druhé straně.

Sestavení horní rukojeti (obr. A, C, D)

1. Nasad'te horní rukojeť (1) na spodní rukojeť (14).

2. Zajistěte horní rukojeť (1) nasazením šroubů (15B), podložek (15C) a páček (15A), jak ukazuje obrázek C.

3. Upevněte kabel k rukojeti pomocí příchytek kabelu (6), jak je zobrazeno na obrázku D.

Smontování a nasazení sběrného koše (Obr. A, E, F, G, H)

Sekačka se nesmí používat bez nasazeného sběrného koše nebo krytu.

Tuto sekačku můžete používat se sběrným košem na trávu i bez tohoto koše. Nezapomeňte na to, že při sekání bez sběrného koše musí být zavřen zadní kryt otvoru pro sběrný koš (11). Nepoužívejte tuto sekačku se zvednutým zadním krytem výstupního otvoru.

1. Namontujte rukojeť pro prénášení sběrného koše (16) na kryt sběrného koše (12), jak je zobrazeno na obrázku E.
2. Namontujte kryt sběrného koše (12) na sběrný koš (10), jak je zobrazeno na obr. F.
3. Ujistěte se, že jazýčky správně zaskočily a uslyšíte cvaknutí, jak je znázorněno na obrázku G.
4. Zvedněte zadní kryt otvoru pro sběrný koš (11) a nasadťe smontovaný sběrný koš do sekačky, jak ukazuje obrázek H. Ujistěte se, že zářezy na sběrném koši jsou správně vyrovnány s držáky na těle sekačky.

Poznámka: tento sběrný koš je vybaven indikáto- rem naplnění sběrného koše (13), který zobrazuje množství posekané trávy v koši. Pokud sběrný koš nebude zaplněn posekanou trávou, indikátor bude otevřený. Jakmile bude sběrný koš plný posekané trávy, indikátor se zavře. V takovém případě sekání trávy okamžitě ukončete a vyprázdněte sběrný koš. Tento indikátor je používán pouze pro hrubý odhad a jeho funkčnost závisí na situaci uvnitř sběrného koše.

Výměna sekacího nože (Obr. A, M)

Před zahájením jakékoliv práce na elektrickém nářadí vyjměte z tohoto nářadí akumulátor.

Při výměně sekacího nože používejte rukavice. Nebezpečí zranění při kontaktu se sekacím nožem.

Používejte pouze nože, které jsou doporučeny výrobcem.

1. Vytáhněte sběrný koš.
2. Překlopte sekačku na bok.
3. Držte pevně sekací nůž rukama v odolných pracovních rukavicích.
4. Otáčejte upínacím šroubem sekacího nože proti směru hodinových ručiček, jak je zobrazeno na obrázku M, aby se uvolnil.
5. Vyměňte nebo nabruste sekací nůž.
6. Při montáži sekacího nože použijte výše uvedené kroky v opačném pořadí (otvory v sekacím noži musí být usazeny na kolících vřetena).
7. Nejlepším řešením je svěřit broušení nebo výměnu sekacího nože kvalifikované osobě. Používejte pouze originální náhradní díly. Všechny závady musí být opravovány pouze v servisech, které jsou autorizovány výrobcem.

4. POUŽITÍ

Před použitím vždy pohledem zkontrolujte, že nejsou opotřebené ani poškozené nože, šrouby nožů i celý sekací mechanismus. Prosím, vyjměte akumulátor z nářadí. Vyměňujte opotřebené nebo poškozené nože a šrouby v sadách, abyste zachovali vyvážení.

Pokud začne stroj neobvykle vibrovat (zkontrolujte okamžitě):

• zkontrolujte možné poškození,
• vyměňte nebo opravte veškeré poškozené součásti,
• zkontrolujte, zda nejsou některé součásti uvolněné, a dotáhněte je.

Okamžitě vypněte stroj v následujících případech:

• vždy, když stroj opouštíte,
• před odstraněním nahromaděné trávy ze stroje,
• před kontrolou, čištěním nebo jinou prací na stroji,
• po nárazu do neznámého předmětu. Zkontrolujte stroj, zda není poškozen, a před opětovným nastartováním a používáním stroje provedte opravy;

Při seřizování stroje budťe opatrní, aby nedošlo k zachycení prstů mezi pohyblivými noži a pevnými částmi stroje.

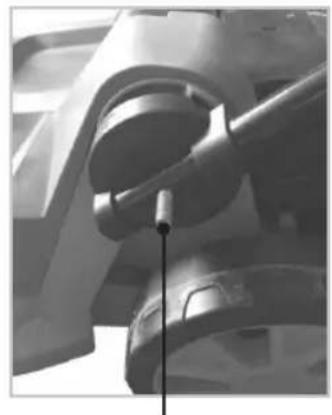

Nastavení výšky sečení (Obr. A, I)

Vypněte zařízení, počkejte, až se nože přestanou otáčet, a vytáhněte akumulátory. Hrozí nebezpečí zranění.

V závislosti na požadované výšce sečení můžete nastavit jednu z pěti poloh. Výšku sečení nastavte podle potřeb vašeho trávníku. Výška sečení závisí na druhu trávníku a jeho aktuální výšce. Při sečení vysoké trávy začněte s maximální výškou sečení a poté provedte druhé sečení s nižší výškou sečení. Pro první sečení v sezóně by měla být vždy zvolena vyšší výška sekání.

1. Zatáhněte páčku pro nastavení výšky (17) směrem ven (od pláště stroje), jak ukazuje obrázek I.
2. Přidržte páčku pro nastavení výšky (17) ve vnější poloze a zatlačte ji dopředu nebo dozadu na požadovanou výšku sečení.
3. Uvolněte páčku (17) a zkontrolujte, zda správně zapadla do slotu.

POZNÁMKA: K dispozici jsou 4 výšky sečení: 35 mm, 45 mm, 55 mm, 65 mm

Nastavení rukojeti (Obrázek A, P)

Při nastavování horní rukojeti (1) nebo spodní rukojeti (14) dávejte pozor, aby nedošlo k zachycení napájecího kabelu.

Horní rukojeť (1) lze sklopit směrem dopředu, aby bylo možné skladovat sekačku v kompaktnějším tvaru.

Spodní rukojeť (14) lze také sklopit dopředu pro účely skladování, ale lze ji také nastavit do několika poloh, jak je znázorněno na obrázku P. Tímto způsobem lze sekačku na trávu nastavit do ideální výšky v závislosti na výšce uživatele.

Zapnutí a vypnutí stroje (obr. A, N)

Než nastartujete, položte výrobek na rovný povrch bez vysoké trávy.

Před zapnutím očistěte spodní stranu stroje.

Udržujte nohy v dostatečné vzdálenosti od sekacího nože.

Při startování motoru stroj nenaklánějte.

1. Ujistěte se, že je bezpečnostní klíč (21) zasunut na určeném místě na horní straně krytu stroje, za rukojetí pro prénášení (7).
2. Chcete-li tento stroj nastartovat, podržte stisknuté bezpečnostní tlačítko (3) a stiskněte vypínač (2). Přidržte stisknutý vypínač (2) a uvolněte bezpečnostní tlačítko (3).
3. Chcete-li stroj zastavit, uvolněte vypínač (2) a počkejte, dokud se nůž sekačky nepřestane otáčet.

Použití sekačky (obr. A, O)

Vždy zajistěte, aby byla mezi uživatelem a krytem sekačky zachována bezpečná vzdálenost (daná délkou dlouhých rukojetí).

Budte obzvláště opatrní při sečení a změně směru na svazích. Udržujte si pevný postoj a noste pevnou, neklouzavou obuv a dlouhé kalhoty. Vždy sekejte podél svahu (ne nahoru a dolů). Z bezpečnostních důvodů se sekačka na trávu nesmí používat k sečení svahů, jejichž sklon přesahuje 15 stupňů.

Při couvání a tažení sekačky na trávu budte zvláště opatrní. Nebezpečí převrácení!

Před použitím

• Ujistěte se, že se na trávníku nenacházejí kameny, klacky, dráty nebo jiné předměty, které by mohly poškodit stroj nebo jeho součásti.
• Nesekejte mokrou trávu, protože má tendenci ulpívat na spodní části sekačky, což brání správnému vyhazování posekané trávy a také by mohla způsobit uklouznutí a pád.
• Aby byl trávník zdravý, nikdy nesekejte více než jednu třetinu celkové délky trávy. Na podzim by se měly trávník sekat pouze do té doby, dokud roste.
• Výrobek pomalu tlačte dopředu, nepříliš velkou silou.
• Sekejte v mírně se překrývajících řadách. Celý trávník je pak posekán bez vynechání jakýchkoliv míst, jak je znázorněno na obrázku O.
• Kolem květinových záhonů sekejte v kruzích. Když uprostřed trávníku narazíte na květinový záhon, udělejte jeden nebo dva kruhy po obvodu záhonu.
• Obzvláště opatrní budte při změně směru.
• Vždy sekejte podél svahu (ne nahoru a dolů).

Můžete zabránit sklouznutí sekačky tím, že zaujmete pozici pod úhlem směrem nahoru.

• Zvolte výšku sečení podle délky trávy. Raději použijte několik průchodů, abyste nemuseli sekat příliš velkého množství trávy najednou.
• Pravidelně vyprazdňujte sběrný koš.

Poznámka: Výdrž akumulátorů, a tedy plocha v metrech čtverečních, kterou lze posekat na jedno nabití akumulátorů, do značné míry závisí na stavu trávy (např. hustota, vlhkost, výška, výška sečení atd.) a na rychlosti sečení (rychlosti chůze). Chcete-li přizpůsobit rozlohu posekané plochy svým individuálním požadavkům, doporučujeme sekat trávník častěji, s vyšší výškou sečení a přiměřenou rychlostí. Častým zapínáním a vypínáním stroje během sekání také zmenšíte velikost plochy, kterou můžete posekat na jedno nabití. Pokud je výdrž akumulátorů (posekaná plocha) i přes výše uvedená opatření stále neuspokojivá, můžete problém vyřešit použitím akumulátorů s vyšší kapacitou (Ah).

Po použití

1. Po použití stroj vypněte a vytáhněte bezpečnostní klíč (21).
2. Vyjměte akumulátory (23).
3. Zkontrolujte, vyčistěte a uskladněte výrobek, jak je popsáno v kapitole „Údržba“.

5. ÚDRŽBA

Vypněte zařízení, počkejte, až se nože přestanou otáčet, a vytáhněte akumulátory. Hrozí nebezpečí zranění.

Čištění

Vaše sekačka je navržena tak, aby pracovala dlouhou dobu s minimálními nároky na údržbu. Nepřetržitý uspokojivý provoz závisí na řádné péči o sekačku a na jejím pravidelném čištění.

• Udržujte sekačku čistou a suchou.
• K odstranění trávy a nečistot ze sekačky pravidelně používejte tupou škrabku
• K čištění sekačky používejte pouze jemný čisticí prostředek a vlhký hadřík. Nedovolte, aby se do nářadí dostala jakákoli kapalina a nikdy žádnou část nářadí neponořujte do kapaliny. Nepoužívejte žádné čisticí prostředky s abrazivy nebo rozpouštědly.

Počkejte, dokud se nože nezastaví, potřebujete-li stroj naklonit při přejíždění jiných povrchů než trávy a přesouvání stroje na místo, kde chcete sekat. Nestartujte stroj, když stojíte před vyhazovacím otvorem.

Skladování

Před uskladněním nechte stroj vždy vychladnout. Kvůli bezpečnosti vyměňte opotrebené nebo poškozené díly. Používejte pouze originální náhradní díly a příslušenství.

1. Vypněte stroj, vytáhněte bezpečnostní klíč (21) a vyjměte akumulátory (23), než stroj uložíte.
2. Vyčistěte výrobek, jak je popsáno výše.
3. Výrobek a jeho příslušenství skladujte na tmavém, suchém a dobře větraném místě, kde nemrzne. Ideální skladovací teplota je mezi 10 a 30 °C.
4. Výrobek vždy skladujte na místě, které je pro děti nepřístupné.
5. Ke skladování doporučujeme použit původní obal nebo výrobek zakrýt vhodnou látkou nebo plachtou, aby byl chráněn před prachem.

Přeprava

1. Vypněte stroj, vytáhněte bezpečnostní klíč (21) a vyjměte akumulátory (23), než začnete stroj přepravovat.
2. Vždy prénášejte výrobek za rukojeť k tomu určenou (7).
3. Chraňte výrobek před silnými nárazy nebo silnými vibracemi, které se mohou vyskytnout během přepravy ve vozidlech.
4. Zajistěte výrobek, aby nedošlo k jeho uklouznutí nebo pádu, poškození nebo zranění osob.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromaždována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto stroje byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebení;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

SPARE PARTS LIST

No. Description	Position
482193	Blade 24
482194	Blade holder 25
482195	Switch complete 56...59|61...65
482196	Front wheel assembly 17|18|20...22
482197	Rear wheel assembly 80|81|20...22
482198	Upper handle bar 60|75
482199	Handle bar knob	76|93|94
482200	Lower handle bar 77
482201	Grass collector complete 70...74
482202	Mowing height adjuster 3...11
482203	Hood complete 33|34|36
482204	Motor 85

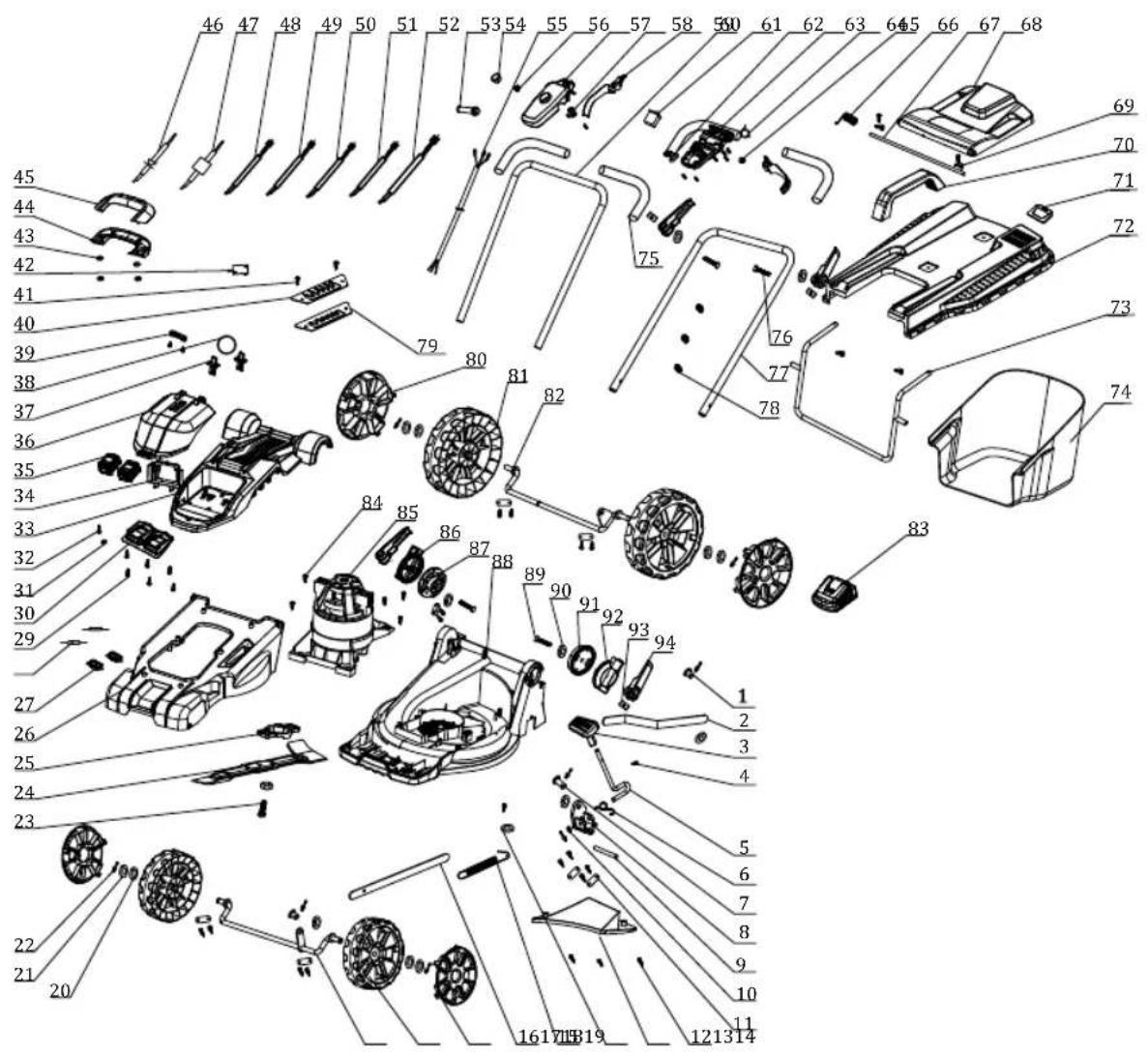

EXPLODED VIEW
