HASZNÁLATI ÚTMUTATÓ E6018 Emos

Pri napájaní z adaptéra:

Automaticky je nastavené trvalé podsvietenie displeja.

Pri napájaní iba batériami 3× 1,5 V AAA:

Podsvietenie displeja je vypnuté, po stlačení tlačidla SNOOZE/LIGHT sa displej rozsvieti na 5 sekúnd a potom sa vypne. Pri napájaní iba na batérie nie je možné aktivovat' trvalé podsvietenie displeja!

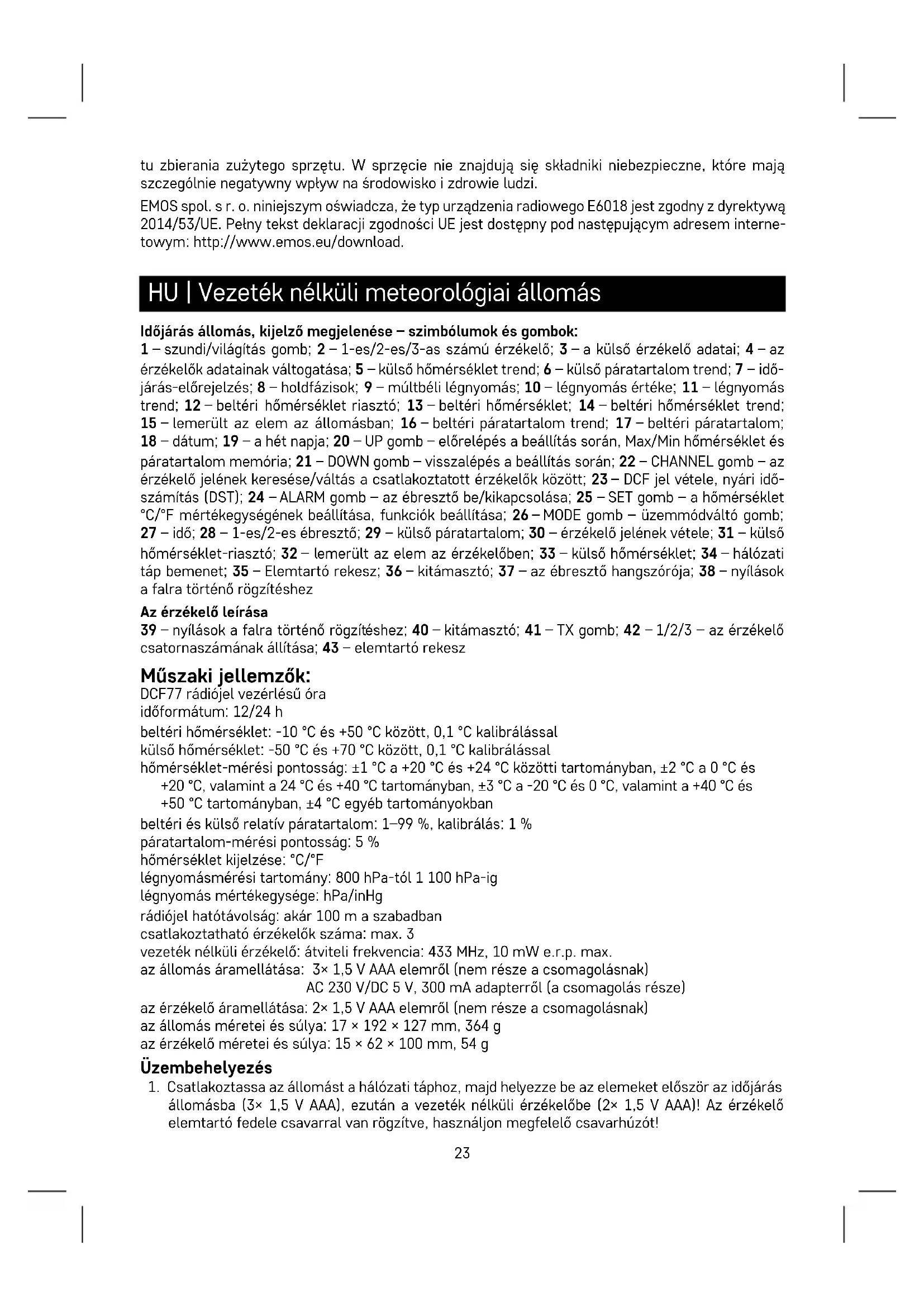

HU | Vezeték nélküli meteorológiai állomás

Időjárás állomás, kijelző megjelenése – szimbólumok és gombok:

1 – szundi/világítás gomb; 2 – 1-es/2-es/3-as számú érzékelő; 3 – a külső érzékelő adatai; 4 – az érzékelők adatainak váltogatása; 5 – külső hőmérséklet trend; 6 – külső páratartalom trend; 7 – időjárás-előrejelzés; 8 – holdfázisok; 9 – múltbéli légnyomás; 10 – légnyomás értéke; 11 – légnyomás trend; 12 – beltéri hőmérséklet riasztó; 13 – beltéri hőmérséklet; 14 – beltéri hőmérséklet trend; 15 – lemerült az elem az állomásban; 16 – beltéri páratartalom trend; 17 – beltéri páratartalom; 18 – dátum; 19 – a hét napja; 20 – UP gomb – előrelépés a beállítás során, Max/Min hőmérséklet és páratartalom memória; 21 – DOWN gomb – visszalépés a beállítás során; 22 – CHANNEL gomb – az érzékelő jelének keresése/váltás a csatlakoztatott érzékelők között; 23 – DCF jel vétele, nyári időszámítás (DST); 24 – ALARM gomb – az ébresztő be/kikapcsolása; 25 – SET gomb – a hőmérséklet °C/°F mértékegységének beállítása, funkciók beállítása; 26 – MODE gomb – üzemmódváltó gomb; 27 – idő; 28 – 1-es/2-es ébresztő; 29 – külső páratartalom; 30 – érzékelő jelének vétele; 31 – külső hőmérséklet-riasztó; 32 – lemerült az elem az érzékelőben; 33 – külső hőmérséklet; 34 – hálózati táp bemenet; 35 – Elemtartó rekesz; 36 – kitámasztó; 37 – az ébresztő hangszórója; 38 – nyílások a falra történő rögzítéshez

Az érzékelő leírása

39 – nyílások a falra történő rögzítéshez; 40 – kitámasztó; 41 – TX gomb; 42 – 1/2/3 – az érzékelő csatornaszámának állítása; 43 – elemtartó rekesz

Müszaki jellemzők:

DCF77 rádiójel vezérlésű óra

időformátum: 12/24 h

beltéri hőmérséklet: -10 °C és +50 °C között, 0,1 °C kalibrálással

külső hömérséklet: -50 °C és +70 °C között, 0,1 °C kalibrálással

hőmérséklet-mérési pontosság: ±1 °C a +20 °C és +24 °C közötti tartományban, ±2 °C a 0 °C és

+20 °C, valamint a 24 °C és +40 °C tartományban, ±3 °C a -20 °C és 0 °C, valamint a +40 °C és

+50 °C tartományban, ±4 °C egyéb tartományokban

beltéri és külső relativ páratartalom: 1–99 %, kalibrálás: 1 %

páratartalom-mérési pontosság: 5 %

hőmérséklet kijelzése: °C/°F

légnyomásmérési tartomány: 800 hPa-tól 1 100 hPa-ig

légnyomás mértékegysége: hPa/inHg

rádiójel hatótávolság: akár 100 m a szabadban

csatlakoztatható érzékelők száma: max. 3

vezeték nélküli érzékelő: átviteli frekvencia: 433 MHz, 10 mW e.r.p. max.

az állomás áramellátása: 3× 1,5 V AAA elemről (nem része a csomagolásnak)

AC 230 V/DC 5 V, 300 mA adapterról (a csomagolás része)

az érzékelő áramellátása: 2× 1,5 V AAA elemröl (nem része a csomagolásnak)

az állomás méretei és súlya: 17 × 192 × 127 mm, 364 g

az érzékelő méretei és súlya: 15 × 62 × 100 mm, 54 g

Üzembehelyezés

1. Csatlakoztassa az állomást a hálózati táphoz, majd helyezze be az elemeket először az időjárás állomásba (3× 1,5 V AAA), ezután a vezeték nélküli érzékelőbe (2× 1,5 V AAA)! Az érzékelő elemtartó fedele csavarral van rögzítve, használjon megfelelő csavarhúzót!

2. Az elem behelyezésekor ügyeljen a megfelelő polaritásra, hogy megelőzze az időjárás állomás és az érzékelő meghibásodását! Kizárólag azonos típusú alkáli elemeket használjon, ne használjon tölthető elemeket!

3. Helyezze mindkét egységet egymás mellé! Az időjárás állomás 3 percen belül automatikusan megkeresi az érzékelő jelét. Ha nem találja az érzékelő jelét, nyomja meg hosszan az időjárás állomáson a gombot az ismételt kereséshez!
4. Azt ajánljuk, hogy az érzékelőt a ház északi oldalán helyezze el. Sűrűn beépített területeken az érzékelő hatótávolsága meredeken csökkenhet.
5. Az érzékelő védett csepegő víz ellen, azonban ne tegye ki hosszú távon esőnek!
6. Az érzékelőt ne helyezze fémtárgyakra, mert azáltal csökken a hatótávolsága!
7. Ha megjelenik a gyenge elemet jelző szimbólum, cseréljen elemet az érzékelőben vagy az időjárás állomásban!

Csatornaváltás és további érzékelők csatlakoztatása

1. A gomb ismételt megnyomásával válassza ki az érzékelőnek a kívánt – 1-es, 2-es vagy 3-as számú – csatornát! Ezután nyomja meg hosszan a gombot, míg a számólum villogni kezd!
2. Az érzékelő hátlapján szerelje le az elemtartó fedelét, állítsa a csatornaválasztó kapcsoló a kívánt csatornára (1, 2, 3) és helyezze be az elemeket (2× 1,5 V AAA)! 3 percen belül megtörténik az adatok áttöltése az érzékelőből.
3. Amennyiben az állomás nem találja meg az érzékelő jelét, vegye ki az elemeket és ismételten járjon el az és pontokban leírtak szerint, vagy nyomja le a TX gombot!

Több érzékelő adatainak megjelenítése, a csatlakoztatott érzékelők adatainak automatikus váltogatása

Az időjárás állomás gombjának ismételt megnyomásával egymás után megjelenítheti a csatlakoztatott érzékelők adatait.

A csatlakoztatott érzékelők megjelenített adatainak automatikus váltogatását is be lehet állítani:

1. váltogatás bekapcsolása

Nyomja meg többször a gombot, amíg meg nem jelenik a szimbólum! Ismételten sorra megjelennek mindhárom érzékelő adatai automatikusan.

2. váltogatás kikapcsolása

Nyomja le többször a gombot, amíg el nem tűnik a szimbólum!

Rádiójel vezérlésű óra (DCF77)

A vezeték nélküli hőmérséklet/páratartalom- és szélérzékelő az időjárás állomással történő párosítást követően 5 percen át automatikusan keresi a DCF77 (továbbiakban csak DCF) jelet, villog a szimbólum. (A DCF vevő a vezeték nélküli érzékelőben található.)

A jel megtalálása esetén a Tátkimbólum már nem villog és megjelenik az aktuális idő a DCF szimbólummal.

Sikertelen jelkeresés esetén a DCF szimbólum nem jelenik meg. A DCF jel 2:00 és 3:00 óra között naponta szinkronizálásra kerül.

Megjegyzés: Abban az esetben, ha az állomás veszi a DCF jelet, de a megjelenített aktuális idő nem pontos (pl. ±1 órával eltér), be kell állítani az időzóna helyes eltérését arra az országra vonatkozóan, ahol a készüléket használják, l. a Kézi beállításoknál!

Alapesetben (biztonságos távolságra az olyan interferenciát okozó forrásoktól, mint pl. a tv-készülékek vagy számítógép monitorok) a rádiójel megtalálása néhány percet vesz igénybe. Abban az esetben, hogyha a időjárás állomás nem találja meg a rádiójelet, járjon el az alábbiak szerint:

1. Helyezze át az időjárás állomást egy másik helyre és próbálkozzon meg újra a DCF rádiójel megkeresésével!
2. Ellenőrizze az óra távolságát az interferencia-forrásoktól (számítógép monitoroktól és tv-készülékektől), melynek a rádiójel vétele során legalább 1,5–2 méternek kell lennie!

3. Ne helyezze az időjárás állomást a DCF rádiójel vételekor fémajtók, ablakkeretek, vagy más fémszerkezetek vagy fémtárgyak (mosógép, szárítógép, hűtő) közelébe!

4. Vasbeton szerkezetű helyiségekben (pincében, panelházban, stb.) a DCF rádiójel vétele a kö- rülmények révén gyengébb. Extrém esetben helyezze az időjárás állomást az adótorony felé néző ablak közelébe!

A DCF 77 rádiójel vételét az alábbi tényezők befolyásolják:

• vastag falak és szigetelés, alagsori és pincehelyiségek,
• kedvezőtlen helyi domborzati viszonyok (előre nehezen megjósolhatóak),
• légköri zavarok, viharok, leárnyékolatlan elektromos berendezések, tv-készülékek, számítógépek, melyek a DCF rádióvevő közelében találhatóak.

Kézi beállítások

Az értékeket a és a gombok segítségével módosítsa!

A kívánt érték beállítását követően, ha nem nyom meg semmilyen más gombot, a beállított értékek automatikusan mentésre kerülnek és a kijelző átkapcsol alap üzemmódba.

Az idő, a dátum és az időzóna beállítása

1. Nyomja meg röviden a gombot!
2. Tartsa lenyomva 3 másodperig a mombot, és állítsa be a ésra gombok segítségével a következő értékeket: az időzónát, a naptár nyelvét (ENG, GER, FRE, ITA, DUT, SPA, DAN), az évet, a dátum formátumát, a napot, az óra formátumát (12/24 h), az órát, a percet és a másodpercet!
3. A beállított értéket a gomb lenyomásával erősíti meg, a nyíl gomb lenyomva tartásával gyorsabban tud léptetni.

Az ébresztő beállítása

Az időjárás állomáson két ébresztő állítható be.

1. Nyomja meg röviden kétszer a gombot!
2. Tartsa 3 másodpercig lenyomva a gombot és a nyilakkal állítsa be az ébresztés óráját és percét!
3. A beállított értéket a gomb lenyomásával erősíti meg, a nyíl gomb lenyomva tartásával gyorsabban tud léptetni.

Bekapcsolás/kikapcsolás/ismétlődő ébresztés

A gomb ismételt lenyomásával bekapcsolja az 1-es ébresztőt (AL1); a 2-es ébresztőt (AL2); mindkét ébresztőt egyszerre (AL1, AL2); vagy kikapcsolja az ébresztőket.

Az ébresztő jelzését 5 percre szüneteltetheti a ☐ gombbal. A gomb lenyomását követően villognak a AL1 ☐ AL2 ☐ Z ^2 szimbólumok.

Az ébresztőt a gomb segítségével kapcsolhatja ki. A gomb lenyomását követően nem villognak a AL1 AL2 Z szimbólumok és csak a világít. Az ébresztő másnap újra ébreszteni fog.

A tengerszint feletti magasság és a légnyomás beállítása

Az állomás a légnyomást hPa vagy inHg mértékegységben jelzi ki, valamint az elmúlt 12 óra nyomását is megmutatja.

A légnyomás pontosabb kijelzése érdekében ajánlott kézileg beállítani az állomás felhasználási helyszínének tengerszint feletti magasságát.

1. Nyomja meg 3× röviden a 📄 gombot!
2. Tartsa lenyomva 3 másodpercig a gombot – majd a nyilak segítségével állítsa be a tengerszint feletti magasságot -90 m és +1 990 m tartományban (10 m-es lépésenként)!
3. A gomb lenyomásával átállíthatja a légnyomás mértékegységét „M/hpa“-ra vagy „Ft/inHg“-ra.
4. Nyomja le röviden a gombot a beállításból való kilépéshez!

Maximális és minimális hömérsékleti határértékek beállítása

Hömérséklet határértéket akár 3 külső hömérő érzékelőre vonatkozóan lehet külön-külön beállítani.

A minimális vagy maximális hőmérsékleti határérték beállításakor megjelenik a Lo (min) vagy HI (max.) szimbólum; kikapcsoláskor eltűnik.

Hőmérséklet határérték tartományok

	Külső (outdoor) Beltéri (indoor)
Minimális -50	°C és +10 °C között 0 °C – 23 °C
Maximális 28	°C és +70 °C között 26 °C – 50 °C
Kalibrálás 0,5	°C 0,5 °C

Alap üzemmódban kapcsoljon a gomb ismételt megnyomásával az 1-es, 2-es vagy 3-as érzékelőre és mindegyik érzékelőre vonatkozóan járjon el az alábbi módon:

1. Nyomja meg 4× röviden a 📄gombot!
2. Tartsa lenyomva 3 másodpercig a Ⓧgombot, és állítsa be a minimális külső (outdoor) hőmér-sékletet!
3. Nyomja meg röviden a 📞ombot és kapcsolja be (ON)/ vagy ki (OF) a minimális külső hőmér-sékleti riasztást!
4. Nyomja le röviden a gombot, és állítsa be a minimális külső (outdoor) hőmérsékletet!
5. Nyomja meg röviden a gombot és kapcsolja be (ON)/ vagy ki (OF) a maximális külső hőmér-sékleti riasztást!
6. Nyomja le röviden a gombot, és állítsa be a minimális belső (indoor) hőmérsékletet!
7. Nyomja meg röviden a gombot és kapcsolja be (ON)/ vagy ki (OF) a minimális belső hómér-sékleti riasztást!
8. Nyomja le röviden a gombot, és állítsa be a minimális belső (indoor) hőmérsékletet!
9. Nyomja meg röviden a gombot és kapcsolja be (ON)/ vagy ki (OF) a maximális belső hómér-sékleti riasztást!

A beállított hőmérsékleti határérték átlépésekor 1 perces hangjelzés hallható és az érték villog. A kijelző tetszőleges gombjának megnyomásával kikapcsolhatja a figyelmeztető hangjelzést, de a bekapcsolt riasztó szimbóluma továbbra is villog a kijelzőn. Amint a hőmérséklet lecsökken a beállított érték alá, a riasztó szimbólumának villogása is abbamarad.

Hőmérséklet, páratartalom és légnyomás trendek

Csökkenő Állandó Emelkedő

Holdfázisok

1 2 3 4	5 6 7 8

1 – Újhold; 2 – Növekvő holdsarló; 3 – Első negyed; 4 – Növekvő hold; 5 – Telihold; 6 – Fogyó hold; 7 – Harmadik negyed; 8 – Fogyó holdsarló

Megjegyzés: 18:00 és 06:00 óra között a hold szimbóluma körül csillagok fognak látszani.

A hőmérséklet és a páratartalom maximális és minimális mért értékeinek megjelenítése

A çomb ismételt megnyomására sorra megjelennek a hőmérséklet és páratartalom maximális és minimális mért értékei.

A mért értékek memóriája minden nap 00:00-kor automatikusan törlödik.

A ⚠ gomb megnyomásával a memóriát manuálisan is törölheti.

Az állomás kijelzőjének háttérvilágítása

Adapterröl való működtetés esetén:

Automatikusan tartós háttérvilágítással működik a kijelző.

A SNOOZE/LIGHT ismételt megnyomásával 4 állandó háttérvilágítás üzemmód közül lehet választani (kikapcsolt, maximális erősség, közepes erősség, alacsony erősség).

A kizárólag 3× 1,5 V AAA elemről történő működtetés esetén:

A kijelző háttérvilágítás nélkül működik, a SNOOZE/LIGHT gomb megnyomására a világítás 5 másodpercre felkapcsol majd lekapcsol. Kizárólag elemről történő működtetés esetén nem lehet bekapcsolni a kijelző tartós háttérvilágítását.

Megjegyzés: A behelyezett elemek a mért/beállított értékek megőrzését szolgálják.

Ha nem helyez be elemet és kikapcsolja a hálózati csatlakozást, minden adat törlődni fog.

Időjárás-előrejelzés

Az állomás a légnyomásváltozás alapján előrejelzi az időjárást 15–20 km-es körzetben a következő 12–24 órára vonatkozóan.

Az időjárás-előrejelzés pontossága 70–75 %. Az előrejelzés szimbóluma a 7-es mezőben jelenik meg.

Amiatt, hogy az időjárás-előrejelzés nem fog mindig 100 %-osan beigazolódni, sem a gyártó, sem a kereskedő nem felel a pontatlan időjárás előrejelzés okozta károkért.

Az időjárás állomás első bekapcsolásakor vagy resetelést követően a tanulási üzemmód bekapcsol és a kijelzőn megjelenik a LEARNING felirat...

Az állomás kiértékeli a mért értékeket és pontosítja az előrejelzését.

Ez az üzemmód 14 napig tart, ezt követően a LEARNING... szimbólum automatikusan eltűnik.

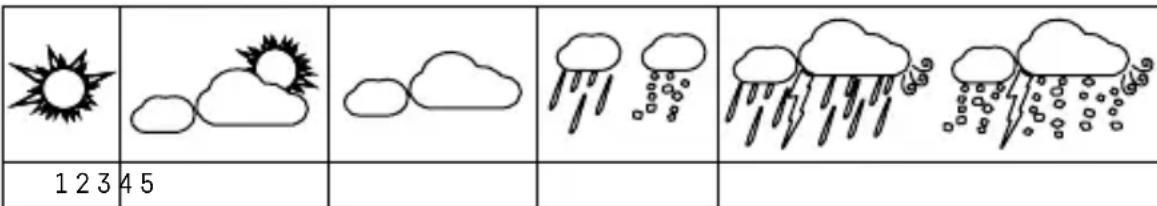

Az időjárás-előrejelzés szimbólumai:

1 – napos; 2 – felhős; 3 – borús; 4 – csapadék; 5 – vihar/erős havazás

Gondozás és karbantartás

• Mielőtt elkezdi a terméket használni, alaposan olvassa el a használati útmutatót!
• Ne tegye ki a terméket közvetlen napsütés hatásának, extrém hideg vagy nedves környezeti hatásoknak, hirtelen hömérséklet-változásoknak, csökkentené ezáltal az érzékelés pontosságát!
• Ne helyezze a terméket olyan helyre, ahol hirtelen rezgések vagy rázkódások érhetik, mert az a meghibásodásához vezethet!
• Ne tegye ki a készüléket túlnyomásnak, ütésnek, pornak, túl magas hömérsékletnek vagy pára-tartalomnak, mert az a termék.
• működőképességének és energetikai tartósságának romlásához, az elemek károsodásához és a műanyag alkatrészek deformálódásához vezethet.
• Ne tegye ki a terméket eső vagy nedvesség hatásának, nem alkalmas kültéri használatra!
• Ne helyezzen a termékre nyílt tűzforrást, pl. égő gyertyát!
• Ne helyezze a terméket olyan helyre, ahol nem biztosított az elégséges légáramlás!
• Ne nyúljon bele a berendezés belső áramköreibe! Ezzel károsíthatja a terméket és egyidejűleg érvénytelenítheti a garanciát.
• A terméket kizárólag szakképzett szerelő javíthatja.
• Tisztításához használjon enyhén benedvesített finom törlőruhát! Ne használjon oldószereket, sem tisztítószereket, megkarcolhatják a műanyag alkatrészeket és megsérthetik az elektromos áramköröket!
• A terméket ne merítse vízbe, sem más folyadékba!
• A terméket ne tegye ki csepegő, vagy spriccelő víznek!
• A termék sérülése vagy meghibásodása esetén ne próbálja saját maga megjavítani!
• Adja át szervizelésre abban az üzletben, ahol vette!
• A terméket gyerekektől távol tárolja, nem játékszer!

• Mindig vegye ki a lemerült elemeket, mert kifolyhatnak és károsíthatják a terméket!

• Kizárólag ajánlott típusú új elemeket használjon és a csere során ügyeljen a megfelelő polaritásra!

• Az elemeket ne dobja tüzbe, ne szerelje szét, ne zárja rövidre!
• A készüléket nem használhatják felügyelet vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás nélkül korlátozott fizikai, érzékszervi vagy értelmi képességű vagy tapasztalatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára!
• A gyerekeket kötelező felügyelni és biztosítani, hogy ne játsszanak a készülékkel!

A berendezést és az elemeket az elhasználódásukat követően veszélyes hulladékként kell kezelni, ne dobja háztartási hulladékgyűjtőbe, hanem adja le visszaváltóhelyen – pl. abban az üzletben, ahol vásárolta!

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

EMOS spol. s r. o. igazolja, hogy a E6018 típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
