NAUDOJIMO INSTRUKCIJA E6018 Emos

Meteorologinė stotelė – simboliai ir mygtukai:

1 – atidėjimo / apšvietimo mygtukas; 2 – jutiklio Nr. 1/2/3; 3 – duomenys iš lauko jutiklio; 4 – prijungtų jutiklių pateikiamų duomenų peržiūra; 5 – lauko temperatūros tendencijos; 6 – lauko drėgmės tendencijos; 7 – orų prognozė; 8 – mėnulio fazė; 9 – slėgio istorija; 10 – slėgio vertė; 11 – slėgio tendencija; 12 – vidaus temperatūros įspėjimas; 13 – vidaus temperatūra; 14 – vidaus temperatūros tendencijos; 15 – senka stotelės baterijos; 16 – patalpų drėgmės tendencijos; 17 – patalpų drėgmė; 18 – data; 19 – savaitės diena; 20 – mygtukas AUKŠTYN – nustatymų, didžiausios / mažiausios temperatūros ir drėgmės atminties keitimas vienu žingsniu pirmyn; 21 – mygtukas ŽEMYN – nustatymų keitimas vienu žingsniu atgal; 22 – KANALO mygtukas – ieškoti jutiklio signalo / naršyti prijungtų jutiklių pateikiamą informacija; 23 – DCF signalo priėmimas, vasaros laikas (DST); 24 – ŽADINTUVO mygtukas – žadintuvo jungimas / išjungimas; 25 – NUSTATYMO mygtukas – °C/°F temperatūros vienetų nustatymas, funkcijos

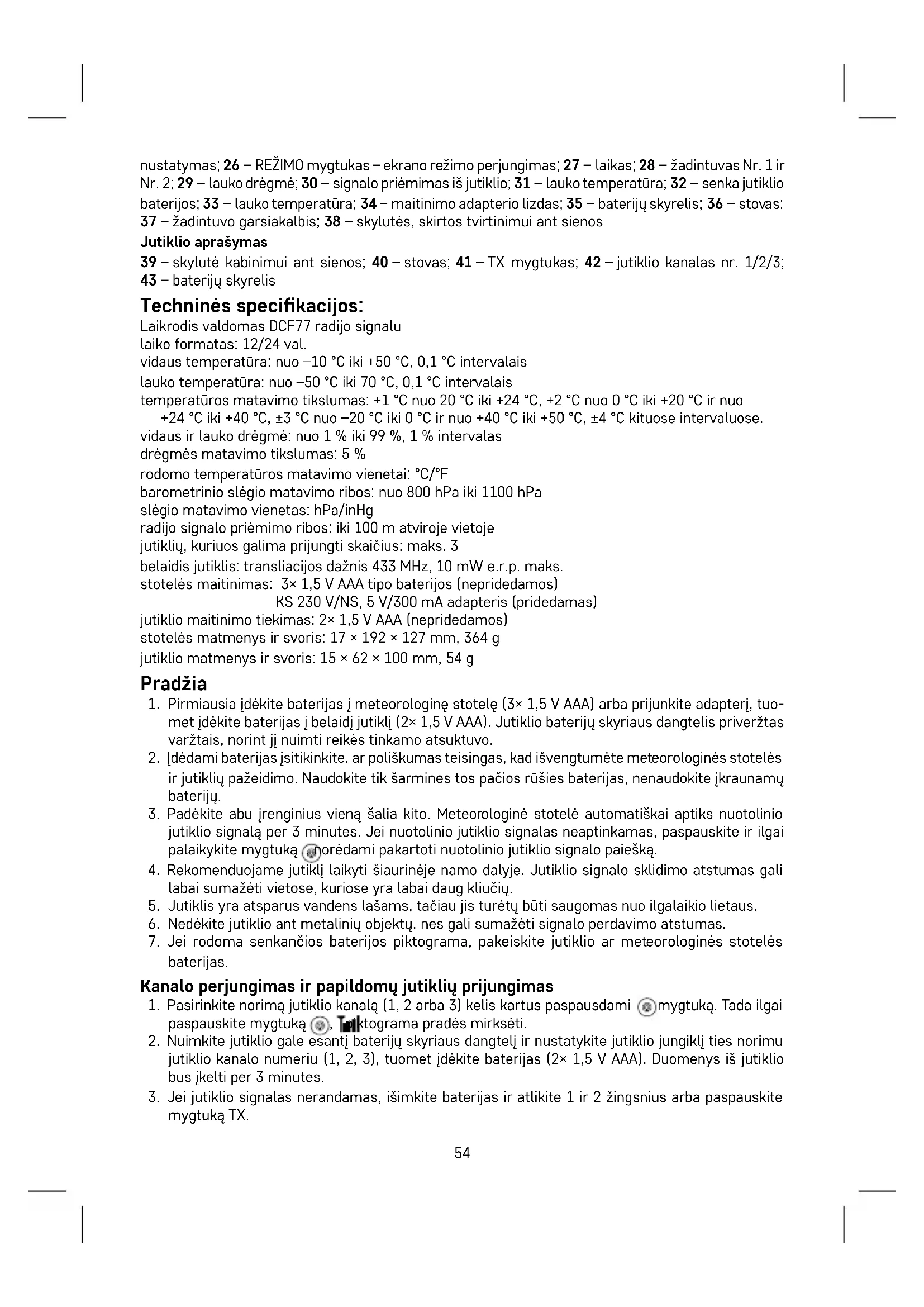

nustatymas; 26 – REŽIMO mygtukas – ekrano režimo perjungimas; 27 – laikas; 28 – žadintuvas Nr. 1 ir Nr. 2; 29 – lauko drėgmė; 30 – signalo priėmimas iš jutiklio; 31 – lauko temperatūra; 32 – senka jutiklio baterijos; 33 – lauko temperatūra; 34 – maitinimo adapterio lizdas; 35 – baterijų skyrelis; 36 – stovas; 37 – žadintuvo garsiakalbis; 38 – skylutės, skirtos tvirtinimui ant sienos

Jutiklio aprašymas

39 – skylutė kabinimui ant sienos; 40 – stovas; 41 – TX mygtukas; 42 – jutiklio kanalas nr. 1/2/3; 43 – baterijų skyrelis

Techninės specifikacijos:

Laikrodis valdomas DCF77 radijo signalu

laiko formatas: 12/24 val.

vidaus temperatūra: nuo -10 °C iki +50 °C, 0,1 °C intervalais

lauko temperatūra: nuo -50 °C iki 70 °C, 0,1 °C intervalais

temperatūros matavimo tikslumas: ±1 °C nuo 20 °C iki +24 °C, ±2 °C nuo 0 °C iki +20 °C ir nuo

+24 °C iki +40 °C, ±3 °C nuo -20 °C iki 0 °C ir nuo +40 °C iki +50 °C, ±4 °C kituose intervaluose.

vidaus ir lauko drègmè: nuo 1 % iki 99 %, 1 % intervalas drègmès matavimo tikslumas: 5 %

rodomo temperatūros matavimo vienetai: °C/°F

barometrinio slègio matavimo ribos: nuo 800 hPa iki 1100 hPa

slègio matavimo vienetas: hPa/inHg

radijo signalo priémimo ribos: iki 100 m atviroje vietoje

jutiklių, kuriuos galima prijungti skaičius: maks. 3

belaidis jutiklis: transliacijos dažnis 433 MHz, 10 mW e.r.p. maks.

stotelės maitinimas: 3× 1,5 V AAA tipo baterijos (nepridedamos)

KS 230 V/NS, 5 V/300 mA adapteris (pridedamas)

jutiklio maitinimo tiekimas: 2× 1,5 V AAA (nepridedamos)

stotelės matmenys ir svoris: 17 × 192 × 127 mm, 364 g

jutiklio matmenys ir svoris: 15 × 62 × 100 mm, 54 g

Pradžia

1. Pirmiausia jdėkite baterijas į meteorologinę stotelę (3× 1,5 V AAA) arba prijunkite adapterį, tuomet jdėkite baterijas į belaidį jutiklj (2× 1,5 V AAA). Jutiklio baterijų skyriaus dangtelis priveržtas varžtais, norint jį nuimti reikės tinkamo atsuktuvo.
2. ľdėdami baterijas įsitikinkite, ar poliškumas teisingas, kad išvengtumėte meteorologinės stotelės ir jutiklių pažeidimo. Naudokite tik šarmines tos pačios rūšies baterijas, nenaudokite įkraunamų baterijų.
3. Padėkite abu įrenginius vieną šalia kito. Meteorologinė stotelė automatiškai aptiks nuotolinio jutiklio signalą per 3 minutes. Jei nuotolinio jutiklio signalas neaptinkamas, paspauskite ir ilgai palaikykite mygtuką 📄 norėdami pakartoti nuotolinio jutiklio signalo paiešką.
4. Rekomenduojame jutiklj laikyti šiaurinėje namo dalyje. Jutiklio signalo sklidimo atstumas gali labai sumažėti vietose, kuriose yra labai daug kliūčių.
5. Jutiklis yra atsparus vandens lašams, tačiau jis turėtų būti saugomas nuo ilgalaikio lietaus.
6. Nedėkite jutiklio ant metalinių objektų, nes gali sumažėti signalo perdavimo atstumas.
7. Jei rodoma senkančios baterijos piktograma, pakeiskite jutiklio ar meteorologinės stotelės baterijas.

Kanalo perjungimas ir papildomų jutiklių prijungimas

1. Pasirinkite norimą jutiklio kanalą (1, 2 arba 3) kelis kartus paspausdami 📧 mygtuką. Tada ilgai paspauskite mygtuką 📞, 📂 kktograma pradės mirksėti.
2. Nuimkite jutiklio gale esanti baterijų skyriaus dangtelį ir nustatykite jutiklio jungiklj ties norimu jutiklio kanalo numeriu (1, 2, 3), tuomet įdėkite baterijas (2× 1,5 V AAA). Duomenys iš jutiklio bus įkelti per 3 minutes.
3. Jei jutiklio signalas nerandamas, išimkite baterijas ir atlikite 1 ir 2 žingsnius arba paspauskite mygtuką TX.

Kelių jutiklių duomenų rodymas, automatinis prijungtų jutiklių reikšmių ciklavimas

Kelis kartus paspauskite mygtuką, kad būtų parodyti visų prijungtų jutiklių duomenys.

Taip pat galite nustatyti visų prijungtų jutiklių duomenų ciklavimą:

1. Ciklų režimo jjungimas

Kelis kartus paspauskite 📍 mygtuką, kol bus rodoma piktograma 📍 Duomenys iš visų 3 jutiklių bus rodomi automatiškai vienas po kito.

2. Ciklų režimo išjungimas

Kelis kartus paspauskite 📍 mygtuka, kol piktograma 📚išnyks.

Radijo bangomis valdomas laikrodis (DCF77)

Po susiejimo su meteorologine stotele belaidis jutiklis 5 minutes automatiškai ieškos DCF77 (toliau tekste – DCF) signalo, mirksės Tmbolis. (DCF jutiklis yra jutiklio viduje).

Signalas aptiktas – simbolis mstoja mirkséti ir rodomas dabartinis laikas ir DCF simbolis . Signalas neaptiktas – DCF simbolis merodomas. DCF signalas bus kasdien sincronizuojamas nuo 2.00 iki 3.00 val.

Pastaba. Jei meteorologinė stotelė aptinka DCF signalą, tačiau ekrane rodomas laikas yra neteisingas (pvz., ± 1 valanda), turite nustatyti teisingą laiko zoną šalies, kurioje naudojote stotelę, žr. Rankiniai nustatymai.

Esant įprastoms sąlygoms (pakankamam atstumui nuo galimų trukdžių, pvz., televizorių, kompiuterių monitorių) laiko signalo priėmimas trunka kelias minutes. Jei meteorologinė stotelė neaptinka signalo, atlikite šiuos veiksmus.

1. Perkelkite meteorologinę stotelę i kitą vietą ir bandykite vėl aptikti DCF signalą.
2. Patikrinkite laikrodžio atstumą nuo galimų kliūčių (kompiuterių monitorių ar televizorių). Priimant signalą atstumas turi būti ne mažesnis kaip 1,5–2 m.
3. Gaunant DCF signalą, nedėkite meteorologinės stotelės netoli metalinių durų, langų rėmų ir kitų metalinių konstrukcijų ar objekty (skalbimo mašinų, džiovyklių, šaldytuvų ir pan.).
4. Gelžbetoninėse konstrukcijose (rūsiuose, aukštuose pastatuose ir pan.) DCF signalas yra silpnesnis atsižvelgiant į sąlygas. Išskirtiniais atvejais padėkite meteorologinę stotelę prie lango siųstuvo kryptimi.

DCF 77 radijo signalo gavimui daro įtaką šie veiksniai:

• storos sienos ir izoliacija, pusrūsiai ir rūsiai,
• netinkamos vietos geografinės sąlygos (jas sunku iš anksto numatyti),
• aplinkos trukdžiai, perkūnija, elektros prietaisai be trukdžių pašalinimo, televizoriai ir kompiuteriai, esantys netoli DCF imtuvo.

Rankiniai nustatymai

Visos reikšmės yra keičiamos mygtukais 🚪 .

Nustačius norimą vertę ir nepaspaudus jokio kito mygtuko ji automatiškai išsaugoma, vaizdas per-jungiamas i pagrindinį ekraną.

Laiko, datos ir laiko juostos nustatymas

1. Paspauskite mygtuką
2. Paspauskite ir 3 sekundes palaikykite mygtuką duomet mygtukais in mustatykite šias reikšmes: laiko juosta, kalendoriaus kalba (ENG, GER, FRE, ITA, DUT, SPA, DAN), metai, datos formatas, mėnuo, diena, 12/24 val. laiko formatas, valanda, minutė, sekundė.
3. Nustatytą vertę patvirtinkite mygtuku ⚙ nuspaudus ir laikant rodyklės mygtuką reikšmės kitimo greitis padidėja.

Žadintuvo nustatymai

Meteorologinėje stotelėje galima nustatyti 2 žadintuvo laikus.

1. Dukart paspauskite mygtuka

2. Paspauskite ir 3 sekundes palaikykite mygtuką 🟢rodyklémis nustatykite žadintuvo valandas ir minutes.

3. Nustatytą vertę patvirtinkite mygtuku ☎; nuspaudus ir laikant rodyklės mygtuką reikšmės kitimo greitis padidėja.

Žadintuvo jjungimas / išjungimas / atidėjimas

Pakartotinai paspaudus mygtuką tijungsite 1 žadintuvą (AL1), 2 žadintuvą (AL2), abu žadintuvus vienu metu (AL1, AL2) arba išjungsite žadintuvus.

Žadintuvo suveikimą atidėsite 5 minutėms paspaudę mygtuką 📂 Zz. Paspaudus pradės mirksėti simboliai AL1 📍 AL2 📍 Z ^7 .

Išjunkite žadintuvą paspausdami 📋 Paspaudus pradės mirksėti simboliai Rekanė AL2 🌐 Z ^Z liks tik AL1 🌐 AL2 🌐. Kitą dieną žadintuvas jsijungs vėl.

Aukščio ir atmosferos slėgio nustatymas

Stotelė rodo oro slėgį hPa ir inHg vienetais bei išsaugo matavimo duomenis per paskutines 12 valandy. Norint užtikrinti tikslesnius oro slėgio matavimus, rekomenduojama rankiniu būdu nustatyti stotelės buvimo vietos aukščio parametrus.

1. Tris kartus paspauskite mygtuką
2. Paspauskite ir 3 sekundes palaikykite mygtuką ☎tuomet rodyklémis nustatykite aukštį nuo -90 m iki +1990 m (10 m intervalais).
3. Paspaudus mygtuką matavimo vienetai pakeičiami iš M/hpa j Ft/inHg.
4. Norint uždaryti nustatymus, paspauskite mygtuką

Didžiausios ir mažiausios temperatūros ribų nustatymas

Temperatūros ribos gali būti nustatytos atskirai net 3 lauko temperatūros jutikliams.
ljungus mažiausios arba didžiausios temperatūros ribas ekrane bus rodomas simbolis (min) arba (max), po išjungimo jis dings.

Temperatūros ribos

	Lauko Vidaus
Mažiausiai nuo	-50 °C iki +10 °C 0 °C - 23 °C
Daugiausia nuo	+28 °C iki +70 °C 26 °C-50 °C
Raiška 0,5 °C	0,5 °C

Pagrindiniame lange paspauskite mygtuką Ⓞ, kad perjungtumėte jutiklį 1, 2 arba 3, kiekvienam jutikliui atlikite toliau nurodytus žingsnius.

1. Keturis kartus paspauskite mygtuką
2. Paspauskite ir 3 sekundes palaikykite mygtuką ⚫kad nustatytumėte mažiausią lauko temperatūra.
3. Paspauskite mygtuką ir junkite (ON) / išjunkite (OFF) mažiausios lauko temperatūros įspėjimą.
4. Paspauskite mygtuką akad nustatytumėte mažiausią lauko temperatūrą.
5. Paspauskite mygtuką ir jjunkite (ON) / išjunkite (OFF) didžiausios lauko temperatūros įspėjimą.
6. Paspauskite mygtuką, kad nustatytumėte mažiausią vidaus temperatūrą.
7. Paspauskite mygtuką 🟢ir jjunkite (ON) / išjunkite (OFF) mažiausios vidaus temperatūros įspėjima.
8. Paspauskite mygtuką akad nustatytumėte mažiausią vidaus temperatūrą.
9. Paspauskite mygtuką ir jjunkite (ON) / išjunkite (OFF) didžiausios vidaus temperatūros įspėjimą. Kai bus viršytos nustatytos temperatūros ribos, pasigirs 1 minutės trukmės įspėjimo signalas ir reikšmė pradės mirksėti.

Garsinj signalą išjungsite paspaudę bet kurį ekrano mygtuką, tačiau simbolis ir toliau mirksės. Temperatūrai nukritus žemiau nustatytos ribos, ekrano simbolis nestos mirksėti.

Temperatūros, drėgmės ir oro slėgio tendencijos

Krintantis Pastovus Kylantis

Ménulio fazès

1 2 3 4	5 6 7 8

1 – Jaunatis; 2 – Šviečiantis pusménulis; 3 – Priešpilnis; 4 – Šviečiantis priešpilnis; 5 – Pilnatis; 6 – Blankus priešpilnis; 7 – Delčia; 8 – Blankus pusménulis Pastaba. 18:00–06:00 val. aplink ménulio simbolj bus rodomos žvaigždės.

Didžiausių ir mažiausių temperatūros ir drėgmės rodmenų parodymas

Kelis kartus paspaudus mygtuką bus palaipsniui rodomos didžiausios ir mažiausios išmatuotos temperatūros ir drėgmės reikšmės.

Išmatuotos reikšmės bus automatiškai ištrintos kiekvieną dieną 00.00 val.. Atmintį automatiškai ištrinsite paspaudę ir ilgai palaikę mygtuką

Stotelės ekrano apšvietimas

Kai energija tiekiama per adapterj:

Automatiškai jsijungia foninis apšvietimas.

Kelis kartus paspaudus mygtuką ATIDĖTI / APŠVIETIMAS galėsite nustatyti 4 foninio apšvietimo lygius (išjungta, didžiausias, vidutinis, mažas)

Kai energija gaunama tik iš 3× 1,5 V AAA bateriju:

Ekrano foninis apšvietimas išjungtas. Paspaudus ATIDĖJIMO / APŠVIETIMO mygtuką 5 sekundėms jsijungs ekrano foninis apšvietimas, tada vėl išsijungs. Kai stotelės energija gaunama tik iš baterijų, jjungti nuolatinį fono apšvietimą nejmanoma!

Pastaba. Idėtos baterijos užtikrina išmatuotų / nustatytų duomenų išsaugojimą. Jeigu baterijos nėra jdėtos, išjungus adapterį, visi duomenys išsitrina.

Ory prognozè

Stotelė prognozuoja orą remdamasi atmosferos slėgio pokyčiais artimiausioms 12–24 valandų 15–20 km apimančiai sričiai.

Ory prognozės tikslumas yra 70–75 %. Prognozės piktograma rodoma laukelyje Nr. 7.

Kadangi orų prognozė gali nebūti 100 % tiksli, nei gamintojas, nei pardavėjas negali būti laikomi atsakingais už nuostolius, patirtus dėl netikslios prognozės.

Po pirmojo meteorologinės stotelės nustatymo at jos atstatymo bus jungtas mokymosi režimas. Apie jo jjungimą bus informuojama ekrane rodant LEARNING...

Stotelė įvertins išmatuotus duomenis ir nuolat tikslins prognozę.

Šis režimas tęsis 14 dienų, po to LEARNING... simbolis automatiškai išsijungs.

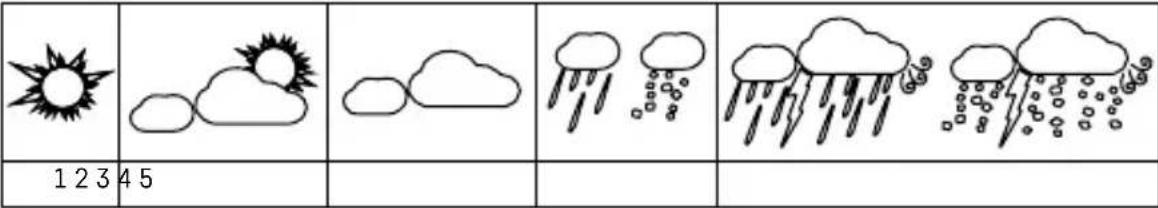

Ory prognozès simboliai:

1 – Saulèta; 2 – Debesuota; 3 – Apsiniaukę; 4 – Lyja / sninga; 5 – Stipriai lyja / sninga

Techninė priežiūra ir eksploatacija

• Idémiai perskaitykite naudotojo vadovą prieš naudodami šj gamini.
• Saugokite prietaisą nuo tiesioginių saulės spindulių, didelio šalčio ir drėgmės ir staigių temperatūros pakitimų, kadangi šie veiksniai gali nulemti netinkamą signalo aptikimą.
• Nedėkite gaminio vietose, kuriose jaučiama vibracija ar smūgiai – tai gali jį pažeisti.
• Saugokite prietaisą nuo per didelio slėgio, smūgių, dulkių, aukštos temperatūros ar drėgmės, nes jis gali sugesti, baterijos veiktų trumpesnį laiką arba būtų sugadintos, deformuotųsi plastikinės prietaiso dalys.
• Saugokite gaminj nuo lietaus ir drègmès, kadangi jis neskirtas naudoti lauke.
• Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.
• Nedékite gaminio nepakankamai védinamose vietose.
• Nelieskite gaminio vidinių elektros grandinių. Galite jas sugadinti, o dėl to automatiškai panai- kinama garantija.
• Prietaisą remontuoti gali tik kvalifikuotas specialistas.
• Gaminj valykite šiek tiek drėgnu minkštu audiniu. Nenaudokite tirpiklių ar valymo priemonių, nes jie gali subraižyti plastikines dalis ir sukelti elektros grandinės dalių koroziją.
• Nenardinkite prietaiso j vandenj ar kitus skysčius.
• Prietaisas turi būti saugomas nuo krintančių vandens lašų ar purslų.
• Patys neremontuokite sugedusio prietaiso ar radę jame defektą.
• Nuneškite jį remontuoti į parduotuvę, kurioje pirkote.
• Laikykite vaikams nepasiekiamoje vietoje, tai nėra žaislas.
• Išimkite išsikrovusias baterijas, kadangi jos gali ištekėti ir sugadinti gaminj.
• Naudokite tik naujas rekomenduojamo tipo baterijas, keisdami jas įsitikinkite, kad įdéjote teisingu poliškumu.
• Nemeskite baterijų i ugnį, jų neardykite ir nesukelkite trumpojo jungimo.
• Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems fizinę, jutiminę ar protinę negalią, ir neturintiems patirties ar žinių, reikalingų saugiam įrenginio naudojimui, nebent už jų saugumą atsakingas asmuo juos prižiūri ar išmoko naudoti prietaisą. Vaikai turėtų būti prižiūrimi, siekiant užtikrinti, kad jie nežaidžia su prietaisu.

Po naudojimo įrenginys ir baterijos tampa kenksmingomis atliekomis. Neišmeskite jų kartu su buitinėmis atliekomis – nuneškite i specialų atliekų surinkimo skyrių arba grąžinkite ten, kur įsigijote.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite j specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

Aš, EMOS spol. s r. o. patvirtinu, kad radijo jrenginių tipas E6018 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.
