E6018 - Laika Stacija Emos - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA E6018 Emos

LV | Bezvadu meteorologiskā stacija

Meteorologiskā stacija – ikonas un pogas

1 – poga snooze/light (snaudas režīms/apgaismojums); 2 – sensors Nr. 1/2/3; 3 – āra sensora dati; 4 – datu rādīšana no pieslēgtajiem sensoriem; 5 – āra temperatūras tendence; 6 – āra mitruma tendence; 7 – laikapstākļu prognoze; 8 – mēness fāze; 9 – spiediena vēsture; 10 – spiediena vērtība; 11 – spiediena tendence; 12 – iekštelpu temperatūras brīdinājums; 13 – iekštelpu temperatūra; 14 – iekštelpu temperatūras tendence; 15 – zems stacijas bateriju energijas līmenis; 16 – iekštelpu mitruma tendence; 17 – iekštelpu mitrums; 18 – datums; 19 – nedēļas diena; 20 – poga UZ AUGŠU – viens solis uz priekšu iestatījumos, temperatūras un mitruma maks./min. vērtību attēlošana; 21 – poga UZ LEJU – solis atpakal iestatījumos; 22 – poga CHANNEL – sensora signāla meklēšana/pieslēgto sensoru informācijas pārslēgšana; 23 – DCF signāla uztveršana, vasaras laiks (DST); 24 – poga ALARM – modinātāja aktivizēšana/deaktivizēšana; 25 – poga SET – °C/°F temperatūras mērvienības

iestatīšana, funkciju iestatījumi; 26 – poga MODE – displeja režima pārslēgšana; 27 – laiks; 28 – 1./2.

modinātājs; 29 – āra mitrums; 30 – sensora signāla uztveršana; 31 – āra temperatūras brīdinājums;

32 – zems sensora bateriju energijas līmenis; 33 – āra temperatūra; 34 – strāvas adaptera ligzda;

35 – bateriju nodalijums; 36 – statīvs; 37 – modinātāja skalrunis; 38 – caurumi pakāršanai pie sienas

Sensora apraksts

39 – atvere pakāršanai pie sienas; 40 – statīvs; 41 – TX poga; 42 – 1./2./sensora kanāla pārslēgšana;

43 – bateriju nodalijums

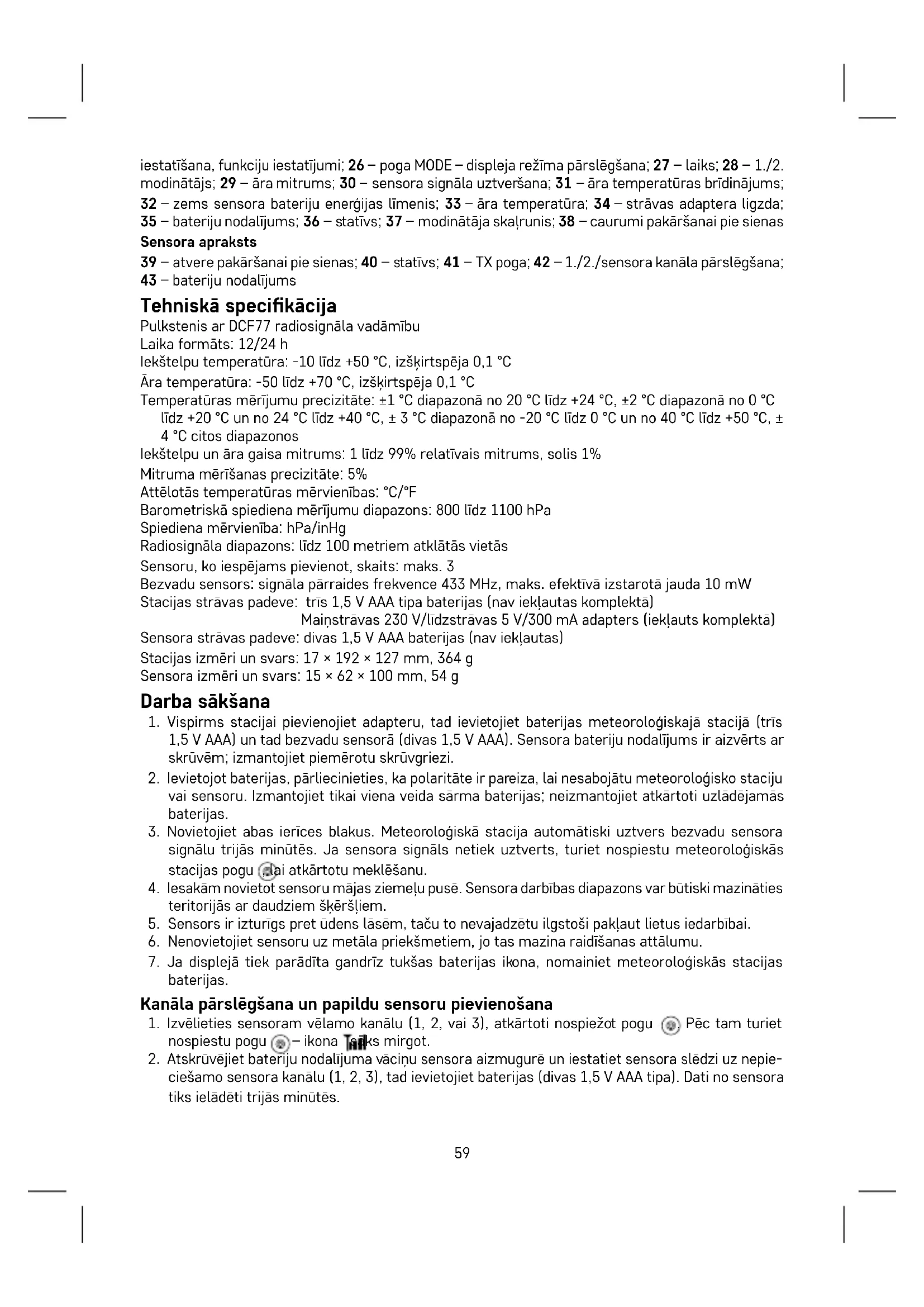

Tehniskā specifikācija

Pulkstenis ar DCF77 radiosignāla vadāmību

Laika formāts: 12/24 h

lekštelpu temperatūra: -10 līdz +50 °C, izškirtspēja 0,1 °C

Āra temperatūra: -50 līdz +70 °C, izšķirtspēja 0,1 °C

Temperatūras mērījumu precizitāte: ±1 °C diapazonā no 20 °C līdz +24 °C, ±2 °C diapazonā no 0 °C

līdz +20 °C un no 24 °C līdz +40 °C, ± 3 °C diapazonā no -20 °C līdz 0 °C un no 40 °C līdz +50 °C, ± 4 °C citos diapazonos

lekštelpu un āra gaisa mitrums: 1 līdz 99% relatīvais mitrums, solis 1%

Mitruma mērīšanas precizitāte: 5%

Attēlotās temperatūras mērvienības: °C/°F

Barometriskā spiediena mērījumu diapazons: 800 līdz 1100 hPa

Spiediena mērvienība: hPa/inHg

Radiosignāla diapazons: līdz 100 metriem atklātās vietās

Sensoru, ko iespējams pievienot, skaits: maks. 3

Bezvadu sensors: signāla pārraides frekvence 433 MHz, maks. efektīvā izstarotā jauda 10 mW

Stacijas strāvas padeve: trīs 1,5 V AAA tipa baterijas (nav iekļautas komplektā)

Mainstrāvas 230 V/līdzstrāvas 5 V/300 mA adapters (iekļauts komplektā)

Sensora strāvas padeve: divas 1,5 V AAA baterijas (nav iekļautas)

Stacijas izmēri un svars: 17 × 192 × 127 mm, 364 g

Sensora izmēri un svars: 15 × 62 × 100 mm, 54 g

Darba sākšana

1. Vispirms stacijai pievienojiet adapteru, tad ievietojiet baterijas meteoroloğiskajā stacijā (trīs 1,5 V AAA) un tad bezvadu sensorā (divas 1,5 V AAA). Sensora bateriju nodalījums ir aizvērts ar skrūvēm; izmantojiet piemērotu skrūvgriezi.
2. levietojot baterijas, pārliecinieties, ka polaritāte ir pareiza, lai nesabojātu meteorologisko staciju vai sensoru. Izmantojiet tikai viena veida sārma baterijas; neizmantojiet atkārtoti uzlādējamās baterijas.
3. Novietojiet abas ierīces blakus. Meteoroloģiskā stacija automātiski uztvers bezvadu sensora signālu trijās minūtēs. Ja sensora signāls netiek uztverts, turiet nospiestu meteoroloģiskās stacijas pogu 📄lai atkārtotu meklēšanu.
4. lesakām novietot sensoru mājas ziemelū pusē. Sensora darbības diapazons var būtiski mazināties teritorijās ar daudziem škēršliem.
5. Sensors ir izturīgs pret ūdens lāsēm, taču to nevajadzētu ilgstoši pakļaut lietus iedarbībai.
6. Nenovietojiet sensoru uz metāla priekšmetiem, jo tas mazina raidīšanas attālumu.
7. Ja displejā tiek parādīta gandrīz tukšas baterijas ikona, nomainiet meteorologiskās stacijas baterijas.

Kanāla pārslēgšana un papildu sensoru pievienošana

1. Izvēlieties sensoram vēlamo kanālu (1, 2, vai 3), atkārtoti nospiežot pogu 🟢. Pēc tam turiet nospiestu pogu 🟢- ikona Šīks mirgot.

2. Atskrūvējiet bateriju nodalījuma vāciņu sensora aizmugurē un iestatiet sensora slēdzi uz nepieciešamo sensora kanālu (1, 2, 3), tad ievietojiet baterijas (divas 1,5 V AAA tipa). Dati no sensora tiks ielādēti trijās minūtēs.

3. Ja sensora signāls netiek uztverts, izņemiet baterijas un vēlreiz atkārtojiet un darbību vai arī nospiediet pogu TX.

Datu parādīšana no vairākiem sensoriem, automātiska pievienoto sensoru vērtību pārslēgšana

Vairākas reizes nospiediet pogu 📄 lai secīgi attēlotu datus no visiem meteoroloģiskajai stacijai pieslēgtajiem sensoriem.

Varat arī aktivizēt ciklisko datu pārslēgšanu no visiem pievienotajiem sensoriem.

1. Cikliskā pārslēgšanas režīma ieslēgšana

Atkārtoti nospiediet pogu ⚙, līdz displejā tiek parādīta ikona 📄 Dati no visiem trim sensoriem tiks automatiski parādīti pēc kārtas.

2. Cikliskā pārslēgšanas režīma izslēgšana

Atkārtoti nospiediet pogu Ⓞ, līdz no displeja pazūd ikona

Radiovadāms pulkstenis (DCF77)

Bezvadu sensors automātiski sāks DCF77 (turpmāk tekstā – DCF) signāla meklēšanu piecas minūtes pēc savienošanas pārī ar meteorologisko staciju; mirgos ikona TDFC sensors atrodas sensorā).

Signāls uztverts – ikona 📂 pārstāj mirgot un tiek parādīts pašreizējais laiks un DCF ikona 🌐 Signāls nav uztverts – netiek parādīta DCF ikona 🌐 DCF signāls tiks sinhronizēts katru dienu no 2.00 līdz 3.00 no rīta.

Piezīme. Ja meteoroloģiskā stacija uztver DCF signālu, bet displejā ir redzams nepareizs laiks (pie-mēram, nobīde par ±1 stundu), iestatiet pareizo laika joslu valstī, kurā izmantojat meteoroloģisko staciju (skatīt Manuālie iestatījumi).

Standarta apstāklos (drošā attālumā no traucējumu avotiem, piemēram, televizoriem vai datoru monitoriem) laika signāla uztveršana aizņem vairākas minūtes. Ja meteorologiskā stacija neuztver signālu, rīkojieties, kā minēts turpmāk.

1. Pārvietojiet meteoroloğisko staciju uz citu vietu un mēginiet vēlreiz uztvert DCF signālu.
2. Pārbaudiet pulksteņa atrašanās vietas attālumu līdz traucējumu avotiem (datoru monitoriem vai televizoriem). Signāla uztveršanas laikā attālumam ir jābūt vismaz 1,5–2 m.
3. DCF signāla saņemšanas laikā nenovietojiet meteoroloģisko staciju metāla durvju, logu rāmju un citu metāla konstrukciju vai priekšmetu (velas mašīnu, žāvētāju, ledusskapju u. c.) tuvumā.
4. Dzelzsbetona konstrukcijās (pagrabos, daudzstāvu ēkās u. c.) atkarībā no apstākljiem DCF signāla uztveršana ir vājāka. Ārkārtas gadījumos novietojiet meteoroloģisko staciju loga tuvumā preti raidītājam.

DCF77 radiosignāla uztveršanu ietekmē šādi faktori:

• biezas sienas un izolācija, pagrabi;
• neatbilstoši vietējie ğeogrāfiskie apstākli (tos ir grūti novērtēt iepriekš);
• atmosfēras traucējumi, pērkona negaiss, elektroierīces bez iejaukšanās novēršanas, televizori un datori, kas atrodas DCF uztvērēja tuvumā.

Manuālie iestatījumi

Vērtības var izmainīt, izmantojot pogas ▼un .

Pēc nepieciešamās vērtības iestatīšanas un, nepiespiežot nevienu citu pogu, iestatītās vērtības tiks automātiski saglabātas un displejs pārslēgsies uz galveno ekrānu.

Laika, datuma un laika zonas iestatīšana

Nospiediet pogu

Nospiediet pogu ☎ris sekundes un izmantojiet pogas ur, lai statitu šadas vērtības: laika josla, kalendāra valoda (ENG, GER, FRE, ITA, DUT, SPA, DAN), gads, datuma formāts, mēnesis, diena, 12/24 h laika formāts, stunda, minūte, sekunde.

Apstipriniet iestatīto vērtību, nospiežot pogu ⚙; turot nospiestus bulttaustiņus, iestatījumu pārs-lēgšana notiek paātrināti.

Modinātāja iestatījumi

Meteoroloğiskajā stacijā ir iespējams iestatīt divus modinātājus.

1. Divreiz nospiediet pogu
2. Nospiediet pogu ☐ trīs sekundes un izmantojiet bultiņas, lai iestatītu modinātāja stundu un minūti.
3. Apstipriniet iestatīto vērtību, nospiežot pogu ⚙; turot nospiestus bulttaustiņus, iestatījumu pārslēgšana notiek paātrināti.

Modinātāja aktivizēšana/deaktivizēšana/snaudas režīms

Atkārtoti nospiežot pogu 📂 tiek aktivizēts modinātājs (AL1); modinātājs (AL2); vai abi modinātāji vienlaikus (AL1, AL2); vai modinātāji tiek deaktivizēti.

Varat atlikt modinātāju uz aptuveni piecām minūtēm, nospiežot pogu 📂 Z. Pēc pogas nospiešanas sāks mirgot ikonas AL1 📍 AL2 📍 Z ^Z .

Izslēdziet modinātāju, nospiežot. Pēc pogas nospiešanas ikonas heiņš mirote Z ^2 un ekrānā paliks tikai AL1 AL2. Modinātājs atkal aktivizēsies nākamajā dienā.

Augusta un atmosfēras spiediena iestatīšana

Stacija attēlo atmosfēras spiedienu hPa vai inHg mērvienībās un registrē pēdējo 12 stundu spiediena mērījumu vēsturi.

Lai iegūtu vēl precīzāku spiediena vērtību aprēkinu, ir ieteicams manuāli iestatīt vietas, kurā meteo-rologiskā stacija tiek izmantota, augstumu.

1. Nospiediet pogu is reizes.
2. Nospiežot pogu varat pārslēgties starp M/hpa un Ft/inHg mērvienībām.

3. Lai izietu no iestatijumiem, īsi nospiediet pogu

4. Nospiediet pogu ☐ trīs sekundes un izmantojiet bultiņas, lai iestatītu augstumu no -90 līdz 1990 m (10 m solis).

Maksimālās un minimālās temperatūras ierobežojumu iestatīšana

Temperatūras ierobežojumus var iestatīt atseviški līdz pat trim āra temperatūras sensoriem.

Ja ir aktivizēta minimālā vai maksimālā temperatūras robeža, ekrānā tiks parādīta ikona (min.) vai HI (maks.), kas pazudīs pēc deaktivizācijas.

Temperatūras robežu diapazons

	Ārā lekštelpās
Minimālā -50	īdz +10 °C 0–23 °C
Maksimālā 28	īdz +70 °C 26–50 °C
Izšķirtspēja 0,5	°C 0,5 °C

Galvenajā ekrānā atkārtoti nospiediet pogu Ⓞ, lai pārslēgtos uz 1., vai sensoru, un turpiniet, veicot katram sensoram turpmāk norādītās darbības.

1. Četras reizes īsi nospiediet pogu
2. Nospiediet pogu ☉ trīs sekundes un iestatiet minimālo āra temperatūru.
3. Īsi nospiediet pogu ⚙ un aktivizējiet (ON)/deaktivizējiet (OFF) minimālās āra temperatūras brīdinājumu.
4. Īsi nospiediet pogu un iestatiet minimālo āra temperatūru.
5. Īsi nospiediet pogu ⚙ un aktivizējiet (ON)/deaktivizējiet (OFF) maksimālās āra temperatūras brīdinājumu.
6. Īsi nospiediet pogu ☎n iestatiet minimālo iekštelpu temperatūru.
7. Īsi nospiediet pogu ⚙ un aktivizējiet (ON)/deaktivizējiet (OFF) minimālās iekštelpu temperatūras brīdinājumu.
8. Īsi nospiediet pogu ☑h iestatiet minimālo iekštelpu temperatūru.
9. Īsi nospiediet pogu 🟢 un aktivizējiet (ON)/deaktivizējiet (OFF) maksimālās iekštelpu tempera-tūras brīdinājumu.

Ja iestatītās temperatūras ierobežojums tiek pārsniegts, minūti skanēs signāls un vērtības sāks mirgot. Nospiežot jebkuru taustiņu ekrānā, tiks atcelts brīdinājuma signāls, taču aktīvā brīdinājuma simbols turpinās mirgot. Kad temperatūra klūst zemāka nekā iestatītā robežvērtība, simbols ekrānā pārstāj mirgot.

Temperatura, mitrums un spiediena tendences

Pazeminās Nemainīgs	Pieaug

Mēness fāzes

1 2 3 4	5 6 7 8

1 – Jauns mēness; 2 – Augošs pusmēness; 3 – Pirmais ceturksnis; 4 – Augošs mēness; 5 – Pilns mēness; 6 – Dilstošs mēness; 7 – Pēdējais ceturksnis; 8 – Dilstošs pusmēness Piezīme. No 18.00 līdz 06.00 mēness ikonu ieskauj zvaigznes.

Maksimālo un minimālo temperatūras un mitruma rādījumu parādīšana

Atkārtoti nospiediet pogu ▲lai pakāpeniski parādītu temperatūras un mitruma maksimālos un minimālos mērījumus.

Izmērīto vērtību atmiņa tiek automātiski dzēsta katru dienu 00.00.

Vai turiet nospiestu pogu ⚠lai automātiski izdzēstu atmiņu.

Stacijas displeja apgaismojums

Izmantojot strāvas adapteru:

pastāvīgs apgaismojums tiek iestatīts automatātiski.

Atkārtoti nospiežot pogu SNOOZE/LIGHT (SNAUDAS REŽIMS/APGAISMOJUMS), varat iestatīt četrus dažādus pastāvīgā apgaismojuma līmenus (izslēgts, maksimālais apgaismojuma līmenis, vidējais apgaismojuma līmenis, zems apgaismojuma līmenis).

Izmantojot tris 1,5 V AAA baterijas:

displeja apgaismojums ir izslēgts. Nospiežot pogu SNOOZE/LIGHT, uz piecām sekundēm tiks ieslēgts displeja apgaismojums, pēc tam tas atkal izslēgsies. Ja stacija darbojas tikai ar baterijām, displeja apgaismojuma pastāvīgo režīmu nevar ieslēgt!

Piezīme. levietotās baterijas kalpo kā rezerves variants izmērītajiem/iestatītajiem datiem.

Ja baterijas neievieto un adapters tiek atvienots, visi dati tiek dzēsti.

Laika prognoze

Stacija prognozē laiku, ņemot vērā atmosfēras spiediena izmaiņas nākamajām 12–24 stundām 15–20 km rādiusā.

Laika prognozes precizitāte ir 70–75 %. Laika prognozes ikona tiek parādīta laukā.

Tā kā laika prognoze nevar būt 100 % precīza, nedz ražotājs, nedz pārdevējs nav atbildīgi par zaudē-jumiem, ko ir izraisījusi nepareiza prognoze.

Pēc meteoroloģiskās stacijas pirmās iestatīšanas vai atiestatīšanas reizes aktivizēts mācību režīms, ko norādīs uzraksts ekrānā LEARNING...

Stacija novērtēs izmērītos datus un pastāvīgi palielinās prognozes precizitāti.

Šis režīms turpināsies 14 dienas, pēc tam ikona LEARNING... automātiski pazudīs.

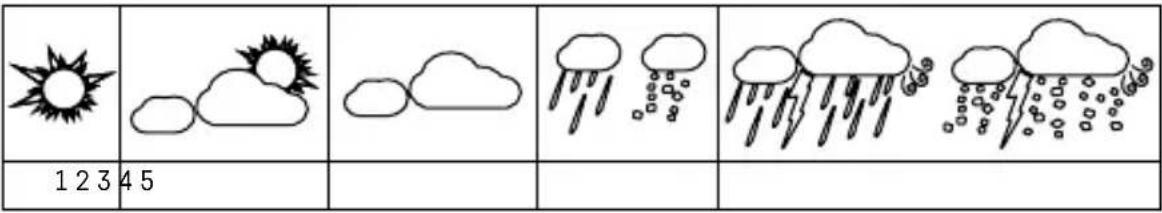

Laika prognozes ikonas

1 – Saulains; 2 – Mākoṇains; 3 – Apmācies; 4 – Lietus/sniegs; 5 – Spēcīgs lietus/spēcīgs sniegs

Apkope un uzturēšana

• Pirms izstrādājuma lietošanas rūpīgi izlasiet instrukciju.
• Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam un mitrumam un pēkšņām temperatūras izmainām, jo tas var negatīvi ietekmēt noteikšanas precizitāti.
• Nenovietojiet izstrādājumu vietā, kas ir pakļauta vibrācijai vai triecieniem – tie var izraisīt bojājumus.

- Nepakļaujiet izstrādājumu pārmērīgam spiedienam, triecieniem, putekļiem, augstas temperatūras ietekmei vai mitrumam – tie var izraisīt nepareizu darbību, saīsināt baterijas kalpošanas laiku, sabojāt bateriju un deformēt plastmasas detaļas.

- Nepakļaujiet ierīci lietus vai mitruma iedarbībai, tā nav paredzēta izmantošanai ārpus telpām.

- Nenovietojiet uz izstrādājuma atklātas liesmas avotus, piemēram, degošu sveci u. c.

- Nenovietojiet izstrādājumu vietā ar nepietiekamu gaisa plūsmu.

- Nepārveidojiet izstrādājuma iekšējās elektriskās kēdes. Tas var sabojāt izstrādājumu un automātiski anulē garantiju. Bojājumu gadījumā izstrādājums ir jāremontē tikai kvalificētam speciālistam.

- Izstrādājuma tīrīšanai izmantojiet nedaudz samitrinātu mīkstu drānu. Nelietojiet škīdinātājus vai tīrīšanas līdzeklus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko kēžu koroziju.

- Negremdējiet izstrādājumu ūdenī vai citā škīdrumā.

- Nepaklaujiet izstrādājumu piloša vai šlakstoša ūdens ietekmei.

- Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.

- Glabājiet izstrādājumu bērniem nepieejamā vietā; tā nav rotallieta.

- Izņemiet izlietotās baterijas; tām var rasties noplūde, un tās var sabojāt izstrādājumu. Izmantojiet tikai jaunas ieteicamā veida baterijas un, nomainot tās, pārliecinieties, ka polaritāte ir pareiza.

- Nemetiet baterijas ugunī, neizjauciet un nepakļaujiet tās īsslēgumam.

- Šī ierīce nav paredzēta izmantošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien tās neuzrauga, vai norādījumus par ierīces lietošanu tām nesniedz par viņu drošību atbildīgā persona. Bērni ir jāuzrauga, lai nepielautu, ka viņi rotaļājas ar ierīci.

Pēc lietošanas ierīce un baterijas klūst par bīstamiem atkritumiem. Neizmetiet tos neškirotajos sadzīves atkritumos, bet nododiet savākšanas punktā, piemēram, veikalā, kurā iegādājāties izstrādājumu.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu škirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk ari barības kēdē, kur tās var ietekmēt cilvēka veselību.

Ar šo EMOS spol. s r. o. deklarē, ka radioiekārta E6018 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
