KASUTUSJUHEND E6018 Emos

EE | Juhtmevaba ilmajaam

Ilmajaam – ikoonid ja nupud:

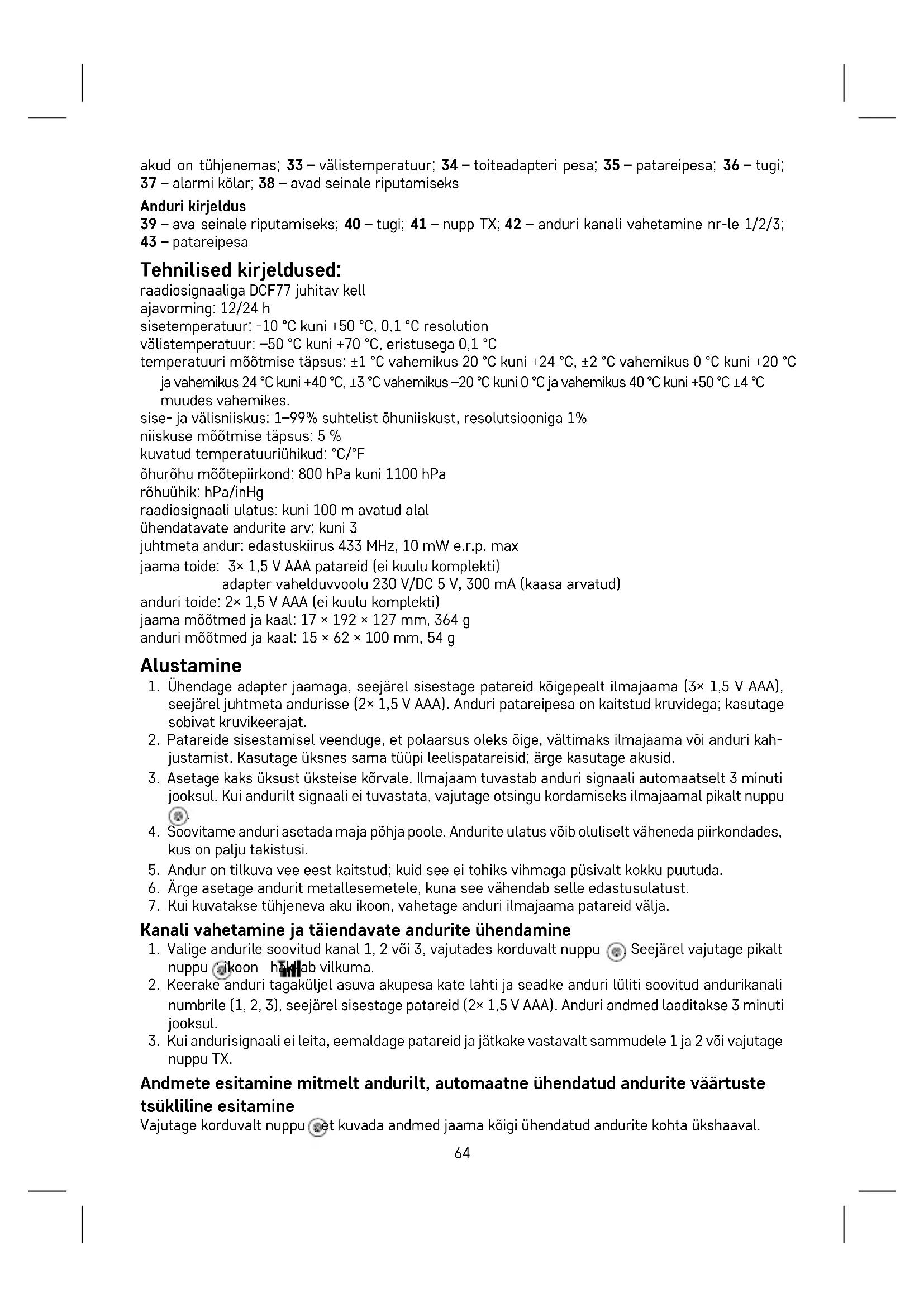

1 – edasilükkamise/valguse nupp; 2 – andur nr 1/2/3; 3 – andmed välisandurilt; 4 – ühendatud andurite andmete sirvimine; 5 – välistemperatuuri suundumus; 6 – välisniiskuse suundumus; 7 – ilmaprognos; 8 – kuufaas; 9 – rõhu ajalugu; 10 – rõhu väärtus; 11 – rõhu suundumus; 12 – sisetemperatuuri hoiatus; 13 – sisetemperatuur; 14 – sisetemperatuuri suundumus; 15 – jaama akud on tühjenemas; 16 – siseniiskuse suundumus; 17 – siseniiskus; 18 – kuupäev; 19 – nädalapäev; 20 – nupp UP (ÜLES) – seadetes, max/min temperatuuri ja niiskuse mälus edasi liikumiseks; 21 – nupp DOWN (ALLA) – seadetes tagasi liikumiseks; 22 – nupp CHANNEL (KANAL) – anduri signaali otsimine/ühendatud anduritelt saadud teabe vahel lülitamine; 23 – DCF-signaali vastuvõtt, suveaeg; 24 – nupp ALARM – alarmi aktiveerimine/desaktiveerimine; 25 – nupp SET (SEADISTA) – °C/°F temperatuuriühiku seadistus, funktsiooni seaded; 26 – nupp MODE (REŽIIM) – kuvarežiimi vahetamine; 27 – aeg; 28 – alarm nr 1/nr 2; 29 – välisõhuniiskus; 30 – signaali vastuvõtt andurilt; 31 – välistemperatuuri hoiatus; 32 – anduri

akud on tühjenemas; 33 – välistemperatuur; 34 – toiteadapteri pesa; 35 – patareipesa; 36 – tugi; 37 – alarmi kölar; 38 – avad seinale riputamiseks

Anduri kirjeldus

39 – ava seinale riputamiseks; 40 – tugi; 41 – nupp TX; 42 – anduri kanali vahetamine nr-le 1/2/3; 43 – patareipesa

Tehnilised kirjeldused:

raadiosignaaliga DCF77 juhitav kell ajavorming: 12/24 h sisetemperatuur: -10 °C kuni +50 °C, 0,1 °C resolution välistemperatuur: -50 °C kuni +70 °C, eristusega 0,1 °C temperatuuri möötmise täpsus: ±1 °C vahemikus 20 °C kuni +24 °C, ±2 °C vahemikus 0 °C kuni +20 °C ja vahemikus 24 °C kuni +40 °C, ±3 °C vahemikus -20 °C kuni 0 °C ja vahemikus 40 °C kuni +50 °C ±4 °C muudes vahemikes.

sise- ja välisniiskus: 1–99% suhtelist õhuniiskust, resolutsiooniga 1%

niiskuse möötmise täpsus: 5 %

kuvatud temperatuuriühikud: °C/°F

õhurõhu mõõtepiirkond: 800 hPa kuni 1100 hPa

rõhuühik: hPa/inHg

raadiosignaali ulatus: kuni 100 m avatud alal

ühendatavate andurite arv: kuni 3

juhtmeta andur: edastuskiirus 433 MHz, 10 mW e.r.p. max

jaama toide: 3× 1,5 V AAA patareid (ei kuulu komplekti) adapter vahelduvvoolu 230 V/DC 5 V, 300 mA (kaasa arvatud)

anduri toide: 2× 1,5 V AAA (ei kuulu komplekti)

jaama möötmed ja kaal: 17 × 192 × 127 mm, 364 g

anduri möötmed ja kaal: 15 × 62 × 100 mm, 54 g

Alustamine

1. Ühendage adapter jaamaga, seejärel sisestage patareid köigepealt ilmajaama (3× 1,5 V AAA), seejärel juhtmeta andurisse (2× 1,5 V AAA). Anduri patareipesa on kaitstud kruvidega; kasutage sobivat kruvikeerajat.
2. Patareide sisestamisel veenduge, et polaarsus oleks õige, vältimaks ilmajaama või anduri kah- justamist. Kasutage üksnes sama tüüpi leelispatareisid; ärge kasutage akusid.
3. Asetage kaks üksust üksteise körvale. Ilmajaam tuvastab anduri signaali automaatselt 3 minuti jooksul. Kui andurilt signaali ei tuvastata, vajutage otsingu kordamiseks ilmajaamal pikalt nuppu
4. Šoovitame anduri asetada maja põhja poole. Andurite ulatus võib oluliselt väheneda piirkondades, kus on palju takistusi.
5. Andur on tilkuva vee eest kaitstud; kuid see ei tohiks vihmaga püsivalt kokku puutuda.
6. Ärge asetage andurit metallesemetele, kuna see vähendab selle edastusulatust.
7. Kui kuvatakse tühjeneva aku ikoon, vahetage anduri ilmajaama patareid välja.

Kanali vahetamine ja täiendavate andurite ühendamine

1. Valige andurile soovitud kanal 1, 2 või 3, vajutades korduvalt nuppu 📷 Seejärel vajutage pikalt nuppu 📞 ikoon håklab vilkuma.

2. Keerake anduri tagaküljel asuva akupesa kate lahti ja seadke anduri lüliti soovitud andurikanali numbrile (1, 2, 3), seejärel sisestage patareid (2× 1,5 V AAA). Anduri andmed laaditakse 3 minuti jooksul.

3. Kui andurisignaali ei leita, eemaldage patareid ja jätkake vastavalt sammudele 1 ja 2 või vajutage nuppu TX.

Andmete esitamine mitmelt andurilt, automaatne ühendatud andurite väärtuste tsükliline esitamine

Vajutage korduvalt nuppu et kuvada andmed jaama köigi ühendatud andurite kohta ükshaaval.

Samuti saate tsüklilise esituse aktiveerida köikides ühendatud andurites olevate andmete kaudu:

1. Tsükli sisselülitamine

Vajutage korduvalt nuppu ⚙, kuni ekraanil kuvatakse ikoon ⬇ Kõigi kolme anduri andmed kuvatakse üksteise järel automaatselt ja korduvalt.

2. Tsükli väljalülitamine

Vajutage korduvalt nuppu ⓧ, kuni ikoon -kaob.

Raadiojuhtimisega kell (DCF77)

Juhtmeta andur hakkab automaatselt otsima DCF77 (edaspidi „DCF“) signaali 5 minuti jooksul pärast ilmajaamaga sidumist; ikoon vilgub. (DCF-andur asub anduris).

Signaal tuvastatud – ikoon 📂 lõpetab vilkumise ja kuvab DCF-ikooniga 🌐praeguse kellaaja.

Signaali ei tuvastatud – DCF-ikooni 📂ai kuvata. DCF-signaal sünkroniseeritakse iga päev vahemikus kell 02.00–03.00.

Märkus. Kui ilmajaam tuvastab DCF-signaali, kuid ekraanil olev aeg pole õige (nt nihkunud ±1 tundi), peate alati määrama õige ajavööndi riigis, kus te jaama kasutate, vt Manuaalseaded.

Standardtingimustes (ohutul kaugusel häireallikatest, nagu telerid või arvutimonitorid), võtab signaali vastuvõtt aega mitu minutit. Kui ilmajaam signaali ei tuvasta, toimige järgmiselt.

1. Liigutage ilmajaam teise asukohta ja proovige DCF-signaali uuesti otsida.
2. Kontrollige üle kella kaugus segavatest seadmetest (arvutiekraanid või televiisorid). See peaks olema signaali vastuvõtmise ajal vähemalt 1,5 kuni 2 m raadiuses.
3. DCF-signaali vastuvõtmisel ärge asetage ilmajaama metalluste, aknaraamide ja muude metallkonstruktsioonide või -objektide (pesumasinad, kuivatid, külmikud jne) läheduses.
4. Raudbetoonkonstruktsioonides (keldrid, kõrghooned jne) on DCF signaali vastuvõtt tingimustest olenevalt nõrgem. Äärmuslikel juhtudel asetage ilmajaam vastuvõtja suunas akna lähedusse.

DCF 77 raadiosignaali vastuvõtmist mõjutavad järgmised tegurid.

• paksud seinad ja isolatsioon, vundamendid ja keldrid,
• ebapiisavad kohalikud geograafilised tingimused (neid on raske eelnevalt hinnata),
• atmosfäärihäired, äikesetormid, häirekõrvalduseta elektriseadmed, telerid ja arvutid asub DCF vastuvõtja lähedal.

Manuaalseaded

Kõik väärtuste muutused tehakse nuppude ja aäil Pärast soovitud väärtuse seadistamist ja mitte ühegi teise nupu vajutamist salvestatakse seadistatud väärtused automaatselt ja ekraan lülitub põhiekraanile.

Aja, kuupäeva ja ajavööndi seadistamine

1. Vajutage lühidalt nuppu
2. Vajutage nuppu 📊 sekundit ja kasutage nuppe jaw, et määrata järgmised väärtused. ajavöönd, kalendri keel (ENG, GER, FRE, ITA, DUT, SPA, DAN), aasta, kuupäeva vorming, kuu, päev, 12/24 h ajavorming, tund, minut, sekund.
3. Kinnitage seadistatud väärtus, vajutades nuppu ☐; nooleklahvide hoidmine kiirendab seadistamist.

Alarmi seaded

Ilmajaamal saab seadistada 2 alarmi.

1. Vajutage kaks korda lühidalt nuppu
2. Vajutage nuppu 3 sekundit ja kasutage noolenuppe, et määrata alarmi tund ja minut.
3. Kinnitage seadistatud väärtus vajutades i nooleklahvide hoidmine kiirendab seadistamist.

Alarmi aktiveerimine/desaktiveerimine/edasilükkamine

Nupu 📋 korduv vajutamine aktiveerib alarmi 1 (AL1); alarmi 2 (AL2); või mõlemad alarmid samaaegselt (AL1, AL2); või desaktiveerib alarmid.

Alarmi saab 5 minutit edasi lükata, vajutades nuppu 📂zz. Pärast vajutamist hakkavad ikoonid AL1 📍 AL2 📍 Z ^Z vilkuma.

Lülitage alarm välja, vajutades nuppu 📋. Pärast vajutamist löpetavad ikoonid AL1 🎨 AL2 🎨 ZZ vilkumise ja ekraanile jääb ainult AL1 🎨 AL2 🎨. Alarm aktiveerub järgmisel päeval uuesti.

Kõrguse ja atmosfäärirõhu seadistamine

Jaam kuvab atmosfäärirõhku ühikutes hPa või inHg ja säilitab viimase 12 tunni rõhunäite.

Rõhu väärtuste täpsema arvutamise saavutamiseks on soovitatav käsitsi määrata körgus kohas, kus ilmajaama kasutatakse.

1. Vajutage nuppu ühidalt kolm korda
2. Vajutage nuppu ⚙ sekundit ja kasutage noolenuppe, et määrata körgus vahemikus -90 kuni +1990 m (10 m sammuga).
3. Nupu majutamine lülitab ühikute m/hpa ja jalga/inHg vahel.
4. Seadete sulgemiseks vajutage lühidalt nuppu Ⓞ.

Temperatuurimäärasid saab seada söltumatult kuni kolme välistemperatuuri anduri jaoks.

Kui minimaalne või maksimaalne temperatuuripiirang on aktiveeritud, ilmub ekraanile ikoon (min) või LO (max) ja kaob pärast desaktiveerimist.

Temperatuuripiirangu ulatused

	õuetegevus sees
Miinimum -50	°C kuni +10 °C 0–23 °C
Maksimum 28	°C kuni +70 °C 26–50 °C
Eristus 0,5 °C	0,5 °C

Vajutage põhiekraanil korduvalt nuppu 📋, et lülituda andurile 1, 2 või 3 ja jätkake iga anduri puhul järgmiselt.

1. Vajutage nuppu ühidalt neli korda.
2. Vajutage nuppu 3 sekundit ja seadistage minimaalne välistemperatuur.
3. Vajutage lühidalt nuppu ♦e aktiveerige (ON)/desaktiveerige (OFF) välistemperatuuri hoiatus.
4. Vajutage lühidalt nuppu ja määrake minimaalne välistemperatuur.
5. Vajutage lühidalt nuppu ⚠a aktiveerige (ON)/desaktiveerige (OFF) maksimaalse välistemperatuuri hoiatus.
6. Vajutage lühidalt nuppu seadistage minimaalne sisetemperatuur.
7. Vajutage lühidalt nuppu ⚠a aktiveerige (ON)/desaktiveerige (OFF) minimaalse temperatuuri hoiatus.
8. Vajutage lühidalt nuppu ⓝ seadistage minimaalne sisetemperatuur.
9. Vajutage lühidalt nuppu ja aktiveerige (ON)/desaktiveerige (OFF) maksimaalse temperatuuri hoiatus.

Kui määratud temperatuuripiirang on ületatud, kölab helisignaal 1 minuti jooksul ja väärtus hakkab vilkuma. Mis tahes nupu vajutamine ekraanil tühistab hoiatussignaali, kuid aktiivse hoiatuse sümbol vilgub jätkuvalt. Kui temperatuur langeb allapoole seatud piirväärtust, löpetab ekraanil olev sümbol vilkumise.

Temperatuuri, niiskuse ja rõhu suundumused

Langev Püsiv Tõusev

Kuufaasid

1234	5678

Märkus. Ajavahemikus kell 18.00 kuni 06.00 ümbritsevad Kuu ikooni tähed.

Temperatuuri ja niiskuse maksimaalse ja minimaalse väärtuse näitamine

Mõõdetud maksimaalse ja minimaalse temperatuuri ja niiskuse väärtuste järkjärguliseks kuvamiseks vajutage korduvalt nuppu

Mõõdetud väärtuste mälu kustutatakse automaatselt iga päev kell 00.00.

Või vajutage pikalt nuppu ⚠et mälu automaatselt kustutada.

Jaama ekraani taustavalgustus

Alaline taustvalgustus määratakse automaatselt.

Nupu SNOOZE/LIGHT (EDASILÜKKAMINE/VALGUSTUS) korduv vajutamine võimaldab teil määrata alalise taustvalgustuse neli erinevat taset (välja lülitatud, maksimaalne, keskmine, madal).

Kui toiteallikas on ainult 3× 1,5 V AAA patareid:

Ekraani taustavalgustus on välja lülitatud. Nupu SNOOZE/LIGHT (EDASILÜKKAMINE/VALGUSTUS) vajutamine lülitab ekraani taustvalgustuse 5 sekundiks sisse, seejärel lülitab selle uuesti välja. Kui jaam töötab ainult patareidega, ei saa ekraani pidevat taustavalgust aktiveerida!

Märkus. Sisestatud patareid on möödetud/määrate andmete varutoide.

Kui patareid pole sisestatud ja adapteri lahti ühendate, kustutatakse köik andmed.

Ilmaprognoos

Jaam prognoosib atmosfäärirõhu muutuste põhjal ilma järgneva 12-24 tunni jooksul 15-20 km ulatuses.

Ilmaprognoosi täpsus on 70–75 %. Ilmaprognoosi ikoon kuvatakse väljale nr. 7.

Kuna ilmateade ei pruugi alati olla 100 % täpne, ei saa tootja ega müüja vastutada vale ilmaprognoosi põhjustatud kahju eest.

Pärast esimest seadistamist või pärast ilmajaama lähtestamist aktiveeritakse öpperežiim, mida näitab ekraanile ilmuv LEARNING ... (ÖPPIMINE ...).

Jaam hindab mõõdetud andmeid ja suurendab pidevalt prognoosi täpsust.

See režiim jätkub 14 päeva, seejärel kaob ikoon LEARNING ... (ÖPPIMINE ...) automaatselt.

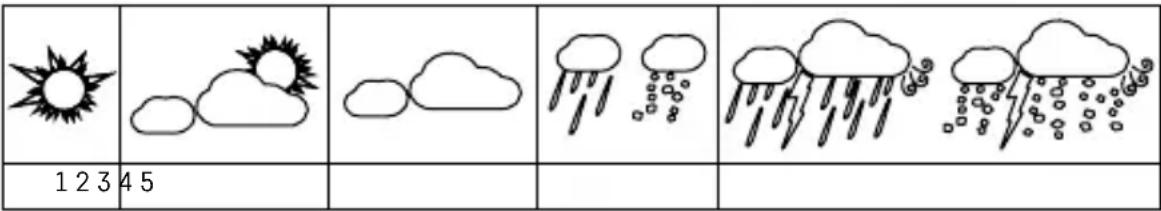

Ilmaprognooside ikoonid:

1 – Päikseline; 2 – Pilves; 3 – Pilves; 4 – Vihm/lumesadu; 5 – Tugev vihm/tugev lumesadu

Korrashoid ja hooldamine

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.
• Ärge laske tootel kokku puutuda otsese päikesevalguse, äärmise külma ja niiskuse ning ootamatute temperatuurimuutustega, kuna need võivad kahjustada tuvastustäpsust.
• Ärge asetage toodet kohta, kus esineb vibratsiooni- ja löökide oht; need vöivad seadet kahjustada.
• Ärge laske tootel kokku puutuda liigse surve, löökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada talitlushäireid, lühemat aku kasutusaega, patareide kahjustamist ja plastosade deformeerumist.

- Ärge jätke toodet vihma või niiskuse kätte, see ei ole möeldud kasutamiseks välitingimustes.

- Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.

- Ârge asetage toodet ebapiisava õhuvooluga kohtadesse.

- Ärge muutke toote sisemisi vooluahelaid. See vöib seda kahjustada ja garantii automaatselt tühistada.

- Toodet tohib parandada ainult kvalifitseeritud spetsialist.

- Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid; need võivad plastosasid kriimustada ja põhjustada elektriahelate korrosiooni.

• Ärge kastke toodet vette või muudesse vedelikke.
• Toode ei tohi kokku puutuda veetilkade või -pritsmetega.
• Toote kahjustuse või defekti korral ei tohi te seda ise remontida.
• Saate seda parandada poes, kust selle ostsite.
• Hoidke toodet lastele kättesaamatus kohas; see ei ole mänguasi.
• Eemaldage tühjad patareid; need võivad lekkida ja toodet kahjustada.
• Kasutage ainult soovitatud tüüpi uusi patareisid ja veenduge, et polaarsus on nende asenda-misel öige.
• Ärge visake patareisid tulle ja ärge võtke neid lahti ega lühistage.
• See seade ei ole möeldud kasutamiseks inimestele (sealhulgas lastele), kelle füüsiline, sensoorne või vaimne puue või kogemuste ja teadmiste puudumine takistab selle ohutut kasutamist, välja arvatud juhul, kui nende ohutuse eest vastutav isik kontrollib või juhendab neid seadme kasutamisel. Lapsi tuleb jälgida, et tagada et nad seadmega ei mängiks.

Pärast kasutamist saab seadmest ja patareidest ohtlik jääde – ärge visake neid sorteerimata olmejäätmetesse, vaid tagastage need kogumispunkti – nt kauplusesse, kust toote ostsite.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning ada nii inimeste tervist.

Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadioseadme tüüp E6018 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
