MANUAL DE UTILIZARE E6018 Emos

RO|MD | Stație meteorologică fără fir

Stația meteo afișaj pe ecran – simboluri și butoane:

1 – buton snooze/light; 2 – numărul senzorului 1/2/3; 3 – date din senzorul exterior; 4 – rotația datelor din senzorii conectați; 5 – tendința temperaturii exterioare; 6 – tendința umidității exterioare; 7 – prognoza vremii; 8 – fazele Lunii; 9 – istoricul presiunii; 10 – valoarea presiunii; 11 – tendința presiunii; 12 – alarma termică a temperaturii interioare; 13 – temperatura interioară; 14 – tendința temperaturii interioare; 15 – baterii descărcate în stație; 16 – tendința umidității interioare; 17 – umiditatea interioară; 18 – data; 19 – zi din săptămână; 20 – butonul UP – pas înainte la setare, memoria

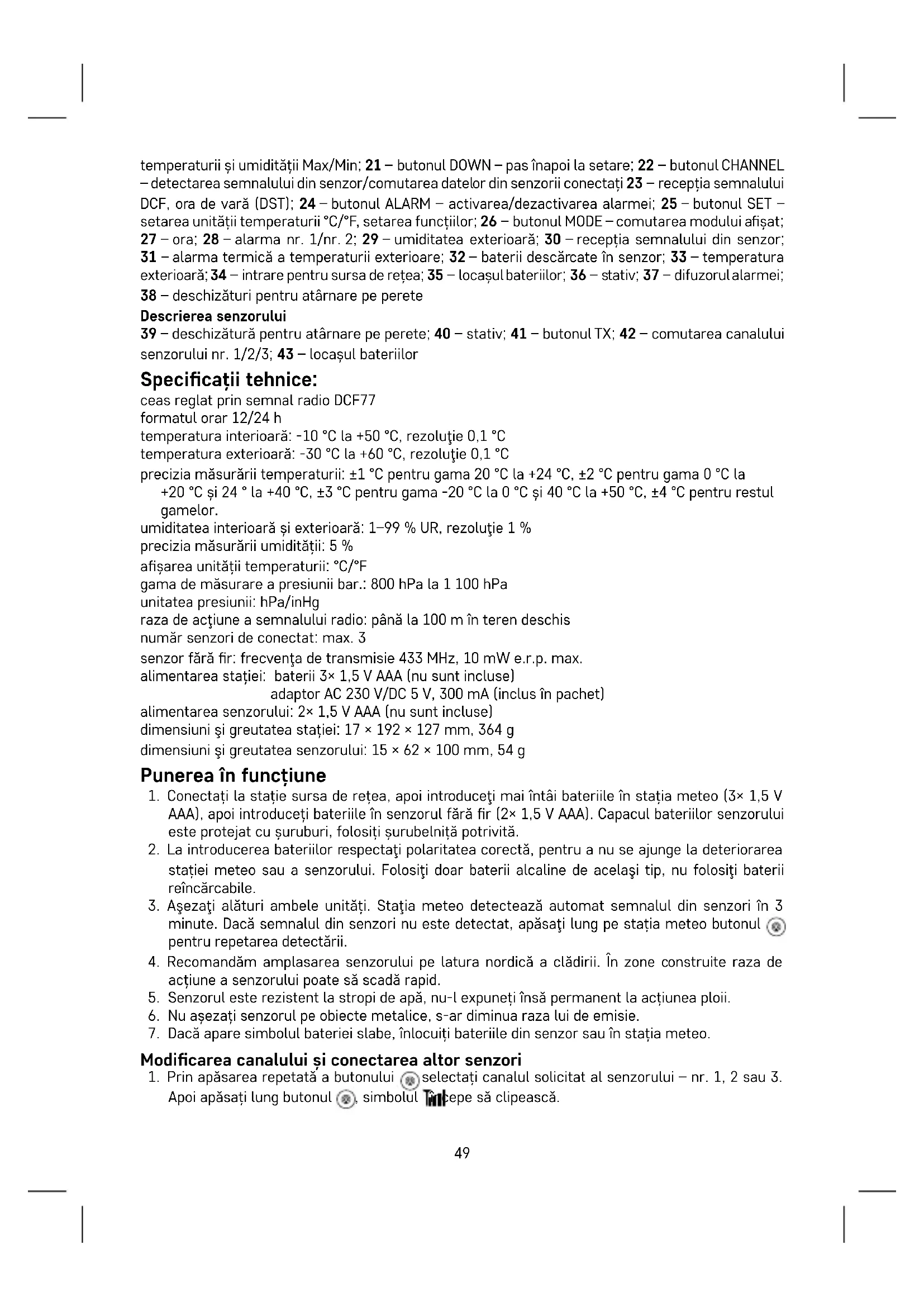

temperaturii și umidității Max/Min; 21 – butonul DOWN – pas înapoi la setare; 22 – butonul CHANNEL – detectarea semnalului din senzor/comutarea datelor din senzorii conectați 23 – recepția semnalului DCF, ora de vară (DST); 24 – butonul ALARM – activarea/dezactivarea alarmei; 25 – butonul SET – setarea unității temperaturii °C/°F, setarea funcțiilor; 26 – butonul MODE – comutarea modului afișat; 27 – ora; 28 – alarma nr. 1/nr. 2; 29 – umiditatea exterioroară; 30 – recepția semnalului din senzor; 31 – alarma termică a temperaturii exterioroare; 32 – baterii descărcate în senzor; 33 – temperatura exterioroară; 34 – intrare pentru sursa de rețea; 35 – locașul bateriilor; 36 – stativ; 37 – difuzorul alarmei; 38 – deschizături pentru atârnare pe perete

Descrierea senzorului

39 – deschizătură pentru atârnare pe perete; 40 – stativ; 41 – butonul TX; 42 – comutarea canalului senzorului nr. 1/2/3; 43 – locașul bateriilor

Specificații tehnice:

ceas reglat prin semnal radio DCF77

formatul orar 12/24 h

temperatura interioară: -10 °C la +50 °C, rezoluție 0,1 °C

temperatura exterioară: -30 °C la +60 °C, rezoluție 0,1 °C

precizia măsurării temperaturii: ±1 °C pentru gama 20 °C la +24 °C, ±2 °C pentru gama 0 °C la +20 °C și 24 °la +40 °C, ±3 °C pentru gama -20 °C la 0 °C și 40 °C la +50 °C, ±4 °C pentru restul gamelor.

umiditatea interioară și exterioară: 1–99 % UR, rezoluție 1 %

precizia măsurării umidității: 5 %

afișarea unității temperaturii: °C/°F

gama de măsurare a presiunii bar.: 800 hPa la 1 100 hPa

unitatea presiunii: hPa/inHg

raza de acțiune a semnalului radio: până la 100 m în teren deschis

număr senzori de conectat: max. 3

senzor fără fir: frecvența de transmisie 433 MHz, 10 mW e.r.p. max.

alimentarea stației: baterii 3× 1,5 V AAA (nu sunt incluse)

adaptor AC 230 V/DC 5 V, 300 mA (inclus în pachet)

alimentarea senzorului: 2× 1,5 V AAA (nu sunt incluse)

dimensiuni și greutatea stației: 17 × 192 × 127 mm, 364 g

dimensiuni și greutatea senzorului: 15 × 62 × 100 mm, 54 g

Punerea în funcțiune

1. Conectați la stație sursa de rețea, apoi introduceți mai întâi bateriile în stația meteo (3× 1,5 V AAA), apoi introduceți bateriile în senzorul fără fir (2× 1,5 V AAA). Capacul bateriilor senzorului este protejat cu şuruburi, folositi şurubelniță potrivită.
2. La introducerea bateriilor respectați polaritatea corectă, pentru a nu se ajunge la deteriorarea stației meteo sau a senzorului. Folosiți doar baterii alcaline de același tip, nu folosiți baterii reîncărcabile.
3. Aşezati alături ambele unităti. Stația meteo detectează automat semnalul din senzori în 3 minute. Dacă semnalul din senzori nu este detectat, apăsați lung pe stația meteo butonul pentru repetarea detectării.
4. Recomandăm amplasarea senzorului pe latura nordică a clădirii. În zone construite raza de actiune a senzorului poate să scadă rapid.
5. Senzorul este rezistent la stropi de apă, nu-l expuneți însă permanent la acțiunea ploii.
6. Nu aşezati senzorul pe obiecte metalice, s-ar diminua raza lui de emisie.
7. Dacă apare simbolul bateriei slabe, înlocuiti bateriile din senzor sau în stația meteo.

Modificarea canalului și conectarea altor senzori

1. Prin apăsarea repetată a butonului ☒ selectați canalul solicitat al senzorului – nr. 1, 2 sau 3. Apoi apăsați lung butonul ☒, simbolul ☒ cepe să clipească.

2. Pe partea din spate a senzorului îndepărtați capacul locașului bateriilor, setați comutatorul pe numărul solicitat al canalului senzorului (1, 2, 3) și introducți bateriile (2× 1,5 V AAA). În 3 minute intervine descărcarea datelor din senzor.

3. Dacă nu este detectat semnalul din senzor, scoateți bateriile și procedați din nou conform punctelor 1 și 2 sau apăsati butonul TX.

Setarea afişării datelor din mai mulți senzori, rotația automată a valorilor senzorilor conectati

Prin apăsarea repetată a butonului pe stația meteo afișați succesiv datele din toți senzorii conectați. Se poate activa, de asemenea, rotația automată a datelor din senzorii conectați:

1. activarea rotației

Apăsați de câteva ori butonul Ⓞ, până când pe ecran apare simbolul în mod ciclic și automat se vor afișa succesiv datele din toți 3 senzori.

2. dezactivarea rotației

Apăsați de câteva ori butonul Ⓞ, până când dispare simbolul

După asocierea cu stația meteo senzorul fără fir începe să detecteze automat semnalul DCF77 (în continuare doar DCF) timp de 5 minute, clipește simbolul Senzorul DCF este amplasat în senzorul fără fir).

Semnal detectat – simbolul încetează să clipească, se afișează ora actuală cu simbolul DCF Semnal nedetectat – simbolul DCF nu va fi afişat. Semnalul DCF va fi sincronizat zilnic între orele 2:00 și 3:00 dimineața.

Mențiune: În caz că stația detectează semnalul DCF, dar ora actuală afișată nu va fi corectă (de ex. deplasată cu ±1 oră), este necesară setarea fusului orar corect pentru țara în care este utilizată stația, vezi Reglarea manuală.

În condiții normale (la distanță îndestulătoare de surse de interferență, cum sunt de ex. televizoare, ecranele calculatoarelor) detectarea semnalului orar durează câteva minute. În cazul în care stația meteo nu detectează acest semnal, procedați conform pașilor următori:

1. Mutati stația meteo în alt loc și încercați din nou să detectați semnalul DCF.
2. Controlați distanța ceasului de la sursele de interferență (ecranele calculatoarelor sau televizoare. La recepționarea acestui semnal ar trebui să fie de cel puțin 1,5 la 2 metri.
3. În timpul recepționării semnalului DCF nu așezați stația meteo în apropierea ușilor metalice, tocurilor de fereastră sau a altor contrucții ori obiecte metalice (mașini de spălat, uscătorii, frigidere etc.).
4. În spații construite din beton armat (pivnite, blocuri etc.) recepția semnalului DCF este mai slabă, dependent de condiții. În cazuri extreme amplasați stația meteo în apropierea ferestre orientate spre emițător.

Receptionarea semnalului DCF este influențată de următorii factori:

• pereți groși și izolație, spații din subsol și pivnite,
• condiții geografice locale necorespunzătoare (dificil de evaluat în prealabil),
• perturbații atmosferice, furtuni, consumatoare electrice neizolate, televizoare și calculatoare amplasate în apropierea radioreceptorului DCF.

Setarea manuală

Toate modificările valorilor le efectuati cu ajutorul butoanelor ⑦.

După setarea valorii solicitate și fără apăsarea altui buton valorile setate se salvează automat și ecranul trece în afișarea curentă.

Setarea orei, datei și fusului orar

1. Apăsați scurt butonul
2. Apăsați pe 3 s butonul și setați cu ajutorul butoanelor și următoarele valori: fusul orar, limba calendarului (ENG, GER, FRE, ITA, DUT, SPA, DAN), anul, formatul datei, luna, ziua, formatul orar 12/24 h, ora, minute, secunde.
3. Valoarea setată o confirmați apăsând butonul înând săgețile avansați mai repede.

Reglarea alarmei

Stația meteo permite reglarea a 2 alarme.

1. Apăsați de 2× scurt butonul
2. Apăsați pe 3 s butonul și cu săgeți setați ora și minutul alarmei.
3. Valoarea setată o confirmați apăsând Ⓞ, ținând săgețile avansați mai repede.

Activarea/dezactivarea/alarmei repetate

Prin apăsarea repetată a butonului activați alarma 1 (AL1); alarma 2 (AL2); sau ambele alarme concomitent (AL1, AL2); dezactivați alarmele.

Sunetul alarmei îl amânați cu 5 minute cu butonul ☐Zz. După apăsare vor clipi simbolurile AL1 ☐AL2 ☐Z ^2 .

Alarma o opriți cu ajutorul butonului 📂. După apăsare vor înceta să clipească simbolurile AL1 📍 AL2 📍 Z ^z și va lumina doar Alarmara a una din nou a doua zi.

Setarea înălțimii deasupra nivelului mării și presiunii atmosferice

Stația afișează presiunea atmosferică în hPa sau înHg precum și istoricul presiunii pe ultimele 12 ore. Pentru calculul mai exact al valorii presiunii este indicată setarea manuală a înălțimii deasupra nivelului mării a locului în care se folosește stația meteo

1. Apăsați scurt de 3× butonul
2. Apăsati pe 3 s butonul Ⓞ- și setați cu ajutorul săgeților înălțimea deasupra nivelului mării în intervalul -90 m la +1 990 m (rezolutie 10 m).
3. Apăsând butonul modificati unitatea presiunii „M/hpa“ sau „Ft/inHg“.
4. Apăsați scurt butonul pentru încheierea setării.

Setarea limitelor termice maxime și minime ale temperaturii

Limitele termice se pot seta independent pentru 3 senzori ai temperaturii exterioare.

La activarea limitei termice minime sau maxime se afișează simbolul (min) sau (max); la dezactivare dispar.

Intervalul limitelor termice

	Exterioară (outdoor) Interioară (indoor)
Minim -30 °C	la +10 °C 0 °C - 23 °C
Maxim 28 °C	la +60 °C 26 °C - 50 °C
Rezoluție 0,5 °C	0,5 °C

În afișare curentă comutați prin apăsarea repetată a butonului ☉ pe senzorul 1,2 sau 3 și procedați pentru fiecare senzor în felul următor.

1. Apăsați scurt de 4× butonul
2. Apăsați pe 3 s butonul ⚙i setați temperatura exterioară (outdoor) minimă.
3. Apăsați scurt butonul și activați (ON)/dezactivați (OF) avertizarea termică exterioară minimă.
4. Apăsați scurt butonul și setați temperatura exterioară (outdoor) minimă.
5. Apăsați scurt butonul și activați (ON)/dezactivați (OF) avertizarea termică exterioară maximă.
6. Apăsați scurt butonul ⚪i setați temperatura interioară (indoor) minimă.
7. Apăsați scurt butonul și activați (ON)/dezactivați (OF) avertizarea termică interioară minimă.
8. Apăsați scurt butonul Ⓚi setați temperatura interioară (indoor) minimă.
9. Apăsați scurt butonul și activați (ON)/dezactivați (OF) avertizarea termică interioară maximă.

În cazul depășirii limitei termice stabilite va suna timp de 1 minut semnalul sonor și valoarea începe să clipească.

Prin apăsarea oricărui buton pe ecran anulați semnalul de avertizare sonor, dar simbolul alarmei activate va clipi pe ecran în continuare. Imediat după scăderea temperaturii sub limita stabilită, simbolul pe ecran încetează să clipească.

Tendința temperaturii, umidității și presiunii

În scădere Stabilă în creștere

Fazele Lunii

1 2 3 4	5 6 7 8

1 – Lună Nouă; 2 – Lună Nouă în descreștere; 3 – Primul Pătrar; 4 – în creștere; 5 – Lună Plină;

6 – Lună Plină în descreștere; 7 – Ultimul Pătrar; 8 – Lună Nouă în creștere

Mențiune: În perioada între ora 18:00 și 06:00 vor fi afişate stele în jurul simbolului lunii.

Afișarea valorilor maxime și minime măsurate ale temperaturii și umidității

Prin apăsarea repetată a butonului ▲vor fi afișate succesiv valorile maxime și minime măsurate ale temperaturii și umidității.

Memoria valorilor măsurate se șterge automat în fiecare zi la ora 00:00.

Sau apăsați lung butonul ▲memoria va fi ștearsă manual.

Iluminarea ecranului stației

La alimentarea din adaptor:

Este setată automat iluminarea permanentă a ecranului.

Prin apăsarea repetată a butonului SNOOZE/LIGHT se pot seta 4 moduri de iluminare permanentă (oprit, nivel maxim, nivel mediu, nivel scăzut).

La alimentarea doar pe baterii 3× 1,5 V AAA:

Iluminarea ecranului este oprită, după apăsarea butonului SNOOZE/LIGHT ecranul se luminează pe 5 secunde iar apoi se stinge. La alimentarea pe baterii nu se poate activa iluminarea permanentă a ecranului!

Mențiune: Bateriile introduse servesc ca rezervă pentru datele măsurate/setate.

Dacă nu vor fi introduse bateriile și deconectați sursa de rețea, toate datele vor fi șterse.

Prognoza vremii

Stația indică prognoza vremii pe baza modificărilor presiunii atmosferice pe următoarele 12–24 ore pe o rază de 15–20 km.

Precizia prognozei vremii este de 70–75 %. Simbolul prognozei este afişat în câmpul nr. 7.

Întrucât prognoza vremii nu poate să coincidă întotdeauna 100 %, producătorul nici vânzătorul nu poate fi responsabil pentru orice daune provocate de prognoza inexactă a vremii.

La prima reglare sau după resetarea stației meteo va fi activat modul learning, pe ecranul stației va fi afișat LEARNING...

Stația va evalua valorile măsurate și va concretiza prognoza.

Acest mod durează 14 zile, apoi indicația LEARNING... dispare automat.

Simboluri ale prognozei vremii:

1 2 3	4 5

1 – însorită; 2 – înnorată; 3 – închisă; 4 – ploaie/ninsoare; 5 – furtună/ninsoare puternică

Grija și întreținerea

• Înainte de folosirea produsului, citiți cu atenție acest manual de utilizare.
• Nu expuneți produsul la lumina directă a soarelui, temperatură și umiditate extremă și la variații bruște de temperatură, s-ar diminua precizia detectării.
• Nu amplasați produsul în locuri expuse vibrațiilor și zguduiturilor, ar putea provoca deteriorarea lui.
• Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă, ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.

- Nu expuneti produsul la ploaie nici umiditate, nu este destinat pentru utilizare în exterior.

- Pe produs nu așezați surse de foc deschis, de ex. lumânare aprinsă.

- Nu amplasati produsul în locuri fără flux de aer îndestulător.

- Nu interveniți la circuitele electrice interne ale produsului. Aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției. Produsul trebuie reparat doar de un specialist calificat.

- La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenți, ar putea zgâria componentele de plastic și întrerupe circuitele electrice.

- Nu scufundati produsul în apă sau în alte lichide.

- Nu expuneti produsul la stropi sau jeturi de apă.

- În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare în magazinul în care l-ați procurat.

- Amplasați produsul în afara accesului copiilor, nu este jucărie.

- Îndepărtați întotdeauna la timp bateriile descărcate, ar putea să curgă și să deterioreze produsul. Folosiți doar baterii noi de tipul indicat, iar la înlocuire respectați polaritatea corectă.

- Nu aruncați bateriile în foc, nu le dezmembrati sau scurtcircuitați.

- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experiența și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora.

Aparatul și bateriile devin după utilizare deșeu periculos, nu le aruncați la deșeuri menajere, predați-le la bazele de recepție – de ex. la magazinul în care ați cumpărat aparatul.

Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folosiți bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțele periculoase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumneavoastră.

Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio E6018 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.
