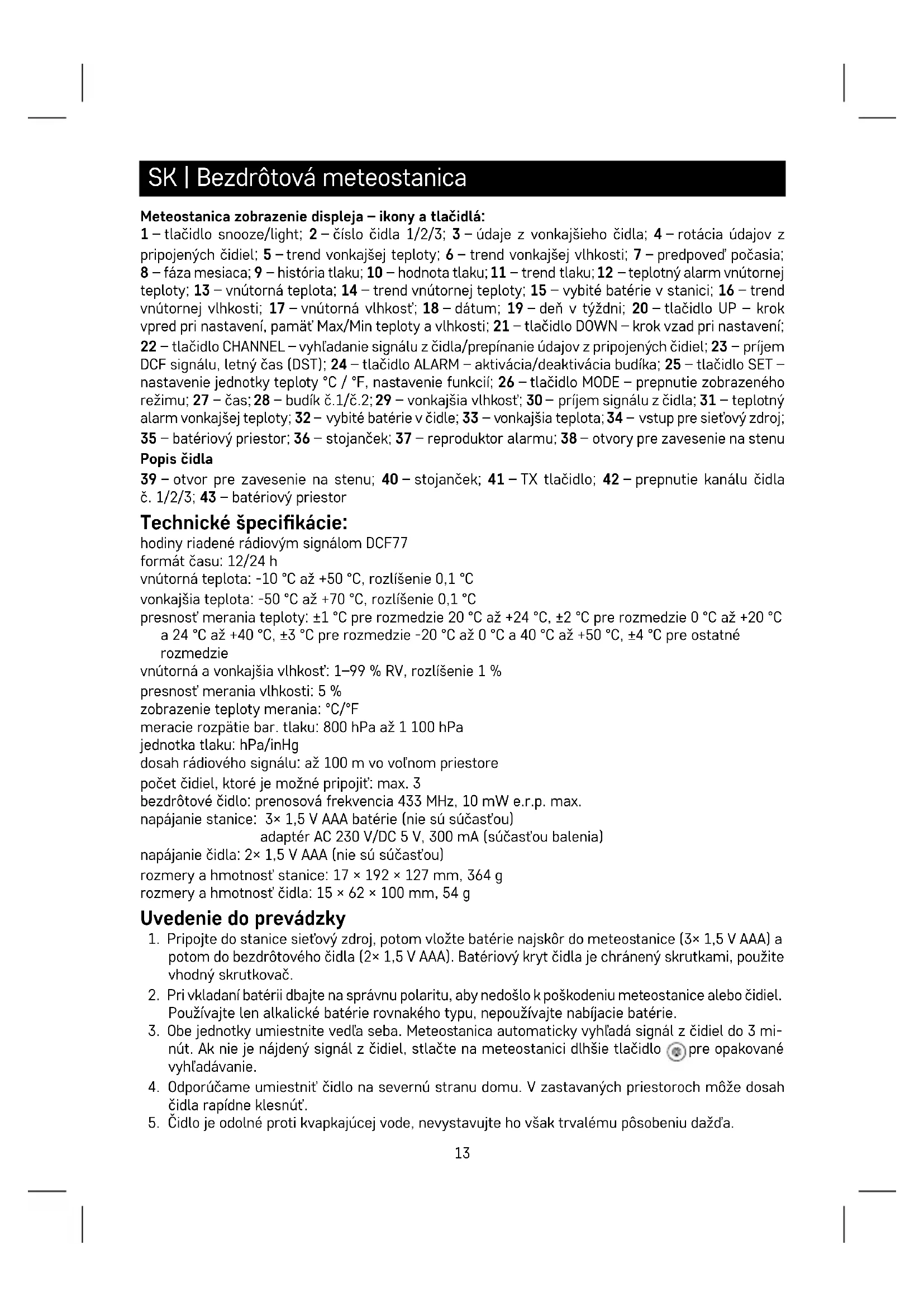

NÁVOD NA OBSLUHU E6018 Emos

1 – tlačidlo snooze/light; 2 – číslo čidla 1/2/3; 3 – údaje z vonkajšieho čidla; 4 – rotácia údajov z pripojených čidiel; 5 – trend vonkajšej teploty; 6 – trend vonkajšej vlhkosti; 7 – predpoved počasia; 8 – fáza mesiaca; 9 – história tlaku; 10 – hodnota tlaku; 11 – trend tlaku; 12 – teplotný alarm vnútornej teploty; 13 – vnútorná teplota; 14 – trend vnútornej teploty; 15 – vybité batérie v stanici; 16 – trend vnútornej vlhkosti; 17 – vnútorná vlhkost; 18 – dátum; 19 – deň v týždni; 20 – tlačidlo UP – krok vpred pri nastavení, pamät Max/Min teploty a vlhkosti; 21 – tlačidlo DOWN – krok vzad pri nastavení; 22 – tlačidlo CHANNEL – vyhl'adanie signálu z čidla/prepínanie údajov z pripojených čidiel; 23 – príjem DCF signálu, letný čas (DST); 24 – tlačidlo ALARM – aktivácia/deaktivácia budíka; 25 – tlačidlo SET – nastavenie jednotky teploty °C / °F, nastavenie funkcií; 26 – tlačidlo MODE – prepnutie zobrazeného režimu; 27 – čas; 28 – budík č.1/č.2; 29 – vonkajšia vlhkost; 30 – príjem signálu z čidla; 31 – teplotný alarm vonkajšej teploty; 32 – vybité batérie v čidle; 33 – vonkajšia teplota; 34 – vstup pre sietový zdroj; 35 – batériový priestor; 36 – stojanček; 37 – reproduktor alarmu; 38 – otvory pre zavesenie na stenu

Popis čidla

Technické špecifikácie:

vnútorná teplota: -10 °C až +50 °C, rozlíšenie 0,1 °C

presnost merania teploty: ±1 °C pre rozmedzie 20 °C až +24 °C, ±2 °C pre rozmedzie 0 °C až +20 °C a 24 °C až +40 °C, ±3 °C pre rozmedzie -20 °C až 0 °C a 40 °C až +50 °C, ±4 °C pre ostatné rozmedzie

vnútorná a vonkajšia vlhkost: 1–99 % RV, rozlíšenie 1 %

presnost' merania vlhkosti: 5 %

dosah rádiového signálu: až 100 m vo volnom priestore

počet čidiel, ktoré je možné pripojit': max. 3

bezdrôtové čidlo: prenosová frekvencia 433 MHz, 10 mW e.r.p. max.

napájanie stanice: 3× 1,5 V AAA batérie (nie sú súčast'ou)

adaptér AC 230 V/DC 5 V, 300 mA (súčast'ou balenia)

napájanie čidla: 2× 1,5 V AAA (nie sú súčast'ou)

rozmery a hmotnost' stanice: 17 × 192 × 127 mm, 364 g

Uvedenie do prevádzky

1. Pripojte do stanice siet'ový zdroj, potom vložte batérie najskôr do meteostanice (3× 1,5 V AAA) a potom do bezdrôtového čidla (2× 1,5 V AAA). Batériový kryt čidla je chránený skrutkami, použite vhodný skrutkovač.
2. Pri vkladaní batérii dbajte na správnu polaritu, aby nedošlo k poškodeniu meteostanice alebo čidiel. Používajte len alkalické batérie rovnakého typu, nepoužívajte nabíjacie batérie.
3. Obe jednotky umiestnite vedľa seba. Meteostanica automaticky vyhlľadá signál z čidiel do 3 minút. Ak nie je nájdený signál z čidiel, stlačte na meteostanici dlhšie tlačidlo ⓧ pre opakované vyhlľadávanie.
4. Odporúčame umiestnit' čidlo na severnú stranu domu. V zastavaných priestoroch môže dosah čidla rapídne klesnút'.

5. Čidlo je odolné proti kvapkajúcej vode, nevystavujte ho však trvalému pôsobeniu dažďa.

6. Čidlo nedávajte na kovové predmety, zníži sa dosah jeho vysielania.

7. Ak sa objaví ikona slabej batérie, vymeňte batérie v čidle alebo v meteostanici.

1. Opakovaným stlačením tlačidla zvolte požadovaný kanál čidla – č. 1, 2 alebo 3. Potom dlhšie stlačte tlačidlo nikona zašhe blikat'.
2. Na zadnej strane čidla odskrutkujte kryt batériového priestoru, nastavte prepínač na požadované číslo kanálu čidla (1, 2, 3) a vložte batérie (2× 1,5 V AAA). Do 3 minút dôjde k načítaniu údajov z čidla.
3. Ak nedôjde k vyhľadaniu signálu čidla, vyberte batérie a znova postupujte podľa bodov 1 a 2 alebo stlačte tlačidlo TX.

Nastavenie zobrazenia údajov z viacerých čidiel, automatická rotácia hodnôt pripojených čidiel

Opakovaným stlačením tlačidla 📝na meteostanici postupne zobrazíte údaje zo všetkých pripojených čidel.

Možno tiež aktivovať automatickú rotáciu údajov z pripojených čidiel:

1. zapnutie rotácie

Stlačte niekol'kokrát tlačidlo ⚙️, kým sa na displeji nezobrazí ikona 📊 Postupne budú automaticky a opakovane zobrazené údaje zo všetkých 3 čidel.

2. vypnutie rotácie

Rádiom riadené hodiny (DCF77)

Bezdrôtové čidlo začne po spárovaní s meteostanicou automaticky vyhladávat signál DCF77 (d'alej len DCF) po dobu 5 min, bliká ikona Třísenzor DCF je umiestnený v bezdrôtovom čidle).

Signál nájdený – ikona Plestane blikat'a zobrazi sa aktuálny čas s ikonou DCF . Signál sa nenašiel – ikona DCF nebude zobrazená. DCF signál bude denne synchronizovaný medzi 2:00 až 3:00 ráno.

Poznámka: V prípade, že stanica zachytí signál DCF ale zobrazený aktuálny čas nebude správny (napr. posunutý o ± 1 hodinu) je potrebné vždy nastavit' správny časový posun v krajine, kde sa stanica používaná, vid'. Manuálne nastavenie.

V normálnych podmienkach (v bezpečnej vzdialenosti od zdrojov rušenia, ako sú napr. televízne prijímače, monitory počítačov) trvá zachytenie časového signálu niekol'ko minút. V prípade, že me- teostanica tento signál nezachytí, postupujte podľa nasledujúcich krokov:

1. Premiestnite meteostanicu na iné miesto a pokúste sa o nové zachytenie DCF signálu.
2. Skontrolujte vzdialenost' hodín od zdrojov rušenia (monitory počítačov alebo televízne prijímače). Mala by byt pri príjme tohto signálu aspoň 1,5 až 2 metre.
3. Nedávajte meteostanicu pri príjme DCF signálu do blízkosti kovových dverí, okenných rámov alebo iných kovových konštrukcií či predmetov (práčky, sušičky, chladničky atd').
4. V priestoroch zo železobetónových konštrukcií (pivnice, výškové domy atd') je príjem DCF signálu podľa podmienok slabší. V extrémnych prípadoch umiestnite meteostanicu blízko okna smerom k vysielaču.

Príjem rádio signálu DCF 77 ovplyvňujú nasledujúce faktory:

• silné múry a izolácie, suterénne a pivničné priestory,
• nevhodné lokálne geografické podmienky (možno t'ažko dopredu odhadnút),
• atmosférické poruchy, búrky, neodrušené elektrospotrebiče, televízory a počítače, umiestnené v blízkosti rádioprijímača DCF.

Manuálne nastavenie

Všetky zmeny hodnôt vykonajte pomocou tlačidiel 📝 . ⚠ Po nastavení požadovanej hodnoty a nestlačenia žiadneho d'alšieho tlačidla sa nastavené hodnoty automaticky uložia a displej sa prepne do bežného zobrazenia.

Nastavenie času, dátumu a časovej zóny

1. Stlačte krátko tlačidlo

2. Stlačte na 3 s tlačidlo a nastavte pomocou tlačidiel naledujúce hodnoty: časovú zónu, jazyk kalendára (ENG, GER, FRE, ITA, DUT, SPA, DAN), rok, formát dátumu, mesiac, deň, formát času 12/24 h, hodinu, minútu, sekundu.

3. Nastavenú hodnotu potvrdíte stlačením tlačidla ①pridržaním šípok postupujete rýchlejšie.

Nastavenie budíka

Meteostanica umožňuje nastavit' 2 budíky.

Aktivácia/deaktivácia/opakované budenie

Postupným stlačením tlačidla taktivujte budík 1 (AL1); budík 2 (AL2); alebo oba budíky súčasne (AL1, AL2); deaktivujete budíky.

Nastavenie nadmorskej výšky a atmosférického tlaku

Stanica zobrazuje atmosférický tlak v hPa alebo inHg a tiež historiu tlaku v uplynulých 12 hodinách. Pre presnejší výpočet hodnoty tlaku, je vhodné manuálne nastavit' nadmorskú výšku miesta, kde sa meteostanica používa.

1. Stlačte 3× krátko tlačidlo
2. Stlačte na 3 s tlačidlo a nastavte pomocou šípok nadmorskú výšku v rozmedzí -90 m až +1 990 m (rozlíšenie 10 m).
3. Stlačením tlačidla zmeníte jednotku tlaku „M/hpa“ alebo „Ft/inHg“.
4. Stlačte krátko tlačidlo pre ukončenie nastavenia.

Nastavenie teplotných limitov maximálnej a minimálnej teploty

Teplotné limity možno nastavit samostatne až pre 3 čidlá vonkajšej teploty.

Pri aktivácii minimálneho alebo maximálna teplotného limitu sa zobrazí ikona LO (min) alebo HI (max); pri deaktivácii zmizne.

Rozmedzie teplotných limitov

	Vonkajšie (outdoor) Vnútorné	(indoor)
Minimálne -50	°C až +10 °C 0 °C–23 °C
Maximálne 28	°C až +70 °C 26 °C–50 °C
Rozlíšenie 0,5	°C 0,5 °C

V bežnom zobrazení prepnite opakovaným stlačením tlačidla ☺ na čidlo 1,2 alebo 3 a postupujte pre každé čidlo nasledujúcim spôsobom.

Pri prekročení nastaveného teplotného limitu zaznie po dobu 1 minúty zvukový signál a hodnota začne blikat'.

Klesajúci Stály Stúpajúci

Fázy mesiaca

1 2 3 4	5 6 7 8

1 – Nov; 2 – Dorastajúci kosák; 3 – Prvá štvrt; 4 – Dorastajúci Mesiac; 5 – Spln; 6 – Cúvajúci Mesiac; 7 – Posledná štvrt; 8 – Ubúdajúci kosák;

Poznámka: V čase medzi 18:00 až 06:00 budú zobrazené hviezdy okolo ikony mesiaca.

Zobrazenie maximálnych a minimálnych nameraných hodnôt teploty a vlhkosti

Opakovaným stlačením tlačidla ▲budú postupne zobrazené maximálne a minimálne namerané hodnoty teplôt a vlhkosti.

Pamät nameraných hodnôt sa automaticky vymaze každý deň o 00:00. Alebo dlhým stlačením tlačidla apamät bude manuálne vymazaná.

Podsvietenie displeja stanice

Poznámka: Vložené batérie slúžia ako záloha nameraných/nastavených dát.

Pokiaľ nebudú vložené batérie a odpojíte siet’ový zdroj, všetky dáta budú vymazané.

Predpoved' počasia

Stanica predpovedá počasie na základe zmien atmosférického tlaku na najbližších 12–24 hodín pre okolie vzdialené 15–20 km.

Pretože predpoved' počasia nemusí vždy na 100 % vychádzat', nemôže byt' výrobca ani predajca zodpovedný za akékol'vek straty spôsobené nepresnou predpoved'ou počasia.

1 – slnečno; 2 – oblačno; 3 – zamračené; 4 – dážd'/sneženie; 5 – búrka/silné sneženie

• Skôr ako začnete s výrobkom pracovat', pozorne si prečítajte užívatel'ský manuál.
• Nevystavujte výrobok priamemu slnečnému svetlu, extrémnemu chladu a vlhku a náhlym zmenám teploty, znížilo by to presnost' snímania.
• Neumiestňujte výrobok do miest náchylných k vibráciám a otrasom, mohlo by dôjst' k jeho poškodeniu.

- Nevystavujte výrobok nadmernému tlaku, nárazom, prachu, vysokej teplote alebo vlhkosti, mohli by spôsobit' poruchu funkčnosti výrobku, kratšiu energetickú výdrž, poškodenie batérií a deformáciu plastových častí.

- Nevystavujte výrobok dažďu ani vlhku, ak nie je určený pre vonkajšie použitie.

- Neumiestňujte na výrobok zdroje otvoreného ohňa, napr. zapálenú sviečku.

- Neumiestňujte výrobok na miesta, kde nie je zaistené dostatočné prúdenie vzduchu.

- Nezasahujte do vnútorných elektrických obvodov výrobku. Mohli by ste ho poškodit' a automaticky tým ukončit' platnosť záruky. Výrobok by mal opravovat' len kvalifikovaný odborník.

- Na čistenie používajte mierne navlhčenú jemnú handričku. Nepoužívajte rozpúšťadlá ani čistiace prípravky, mohli by poškriabat' plastové časti a narušit' elektrické obvody.

- Výrobok neponárajte do vody ani iných kvapalín.

- Výrobok nesmie byt' vystavený kvapkajúcej ani striekajúcej vode.

- Pri poškodení alebo chybe výrobku nerobte žiadne opravy sami. Odovzdajte ho na opravu do predajne, kde ste ho zakúpili.

- Výrobok umiestnite mimo dosahu detí, nie je to hračka.

- Tento prístroj nie je určený pre používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokiaľ na ne nebude dohliadané alebo pokiaľ neboli inštruované ohľadne použitia tohto prístroja osobou zodpovednou za ich bezpečnosť. Je nutný dohlľad nad det’mi, aby sa zabezpečilo, že si nebudú s prístrojom hrat’.

Zariadenie a batérie sa po použití stávajú nebezpečným odpadom, nevyhadzujte ich do bežného komunálneho odpadu, ale odovzdajte ich na mieste spätného odberu – napr. v obchode, kde ste prístroj zakúpili.

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu preat’ do podzemnej vody a dostat’ sa do potravinového reťazca a poškodzovať vaše zdravie.

EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu E6018 je v súlade so smernicou 2014/53/EÚ. Úplné EU vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download.
