INSTRUKCJA OBSŁUGI E6018 Emos

zobrazenie teploty merania: °C/°F

meracie rozpätie bar. tlaku: 800 hPa až 1 100 hPa

jednotka tlaku: hPa/inHg

PL | Bezprzewodowa stacja meteorologiczna

Wskazania na wyświetlaczu stacji meteorologicznej – ikony i przyciski:

1 – przycisk snooze/light; 2 – numer czujnika 1/2/3; 3 – dane z czujnika zewnętrznego; 4 – rotacja danych z podłączonych czujników; 5 – trend temperatury zewnętrznej; 6 – trend wilgotności zewnętrznej; 7 – prognoza pogody; 8 – fazy Księżyca; 9 – historia ciśnienia; 10 – wartość ciśnienia; 11 – trend ciśnienia; 12 – alarm od temperatury wewnętrznej; 13 – temperatura wewnętrzna; 14 – trend temperatury wewnętrznej; 15 – rozładowane baterie w stacji; 16 – trend wilgotności wewnętrznej; 17 – wilgotność wewnętrzna; 18 – data; 19 – dzień w tygodniu; 20 – przycisk UP – krok do przodu przy ustawianiu, pamięć Maks./Min temperatury i wilgotności; 21 – przycisk DOWN – krok do tyłu przy ustawianiu; 22 – przycisk CHANNEL – wyszukiwanie sygnału z czujnika/przełączanie danych z podłączonych czujników; 23 – odbiór sygnału DCF, czas letni (DST); 24 – przycisk ALARM – włączenie/wyłączenie

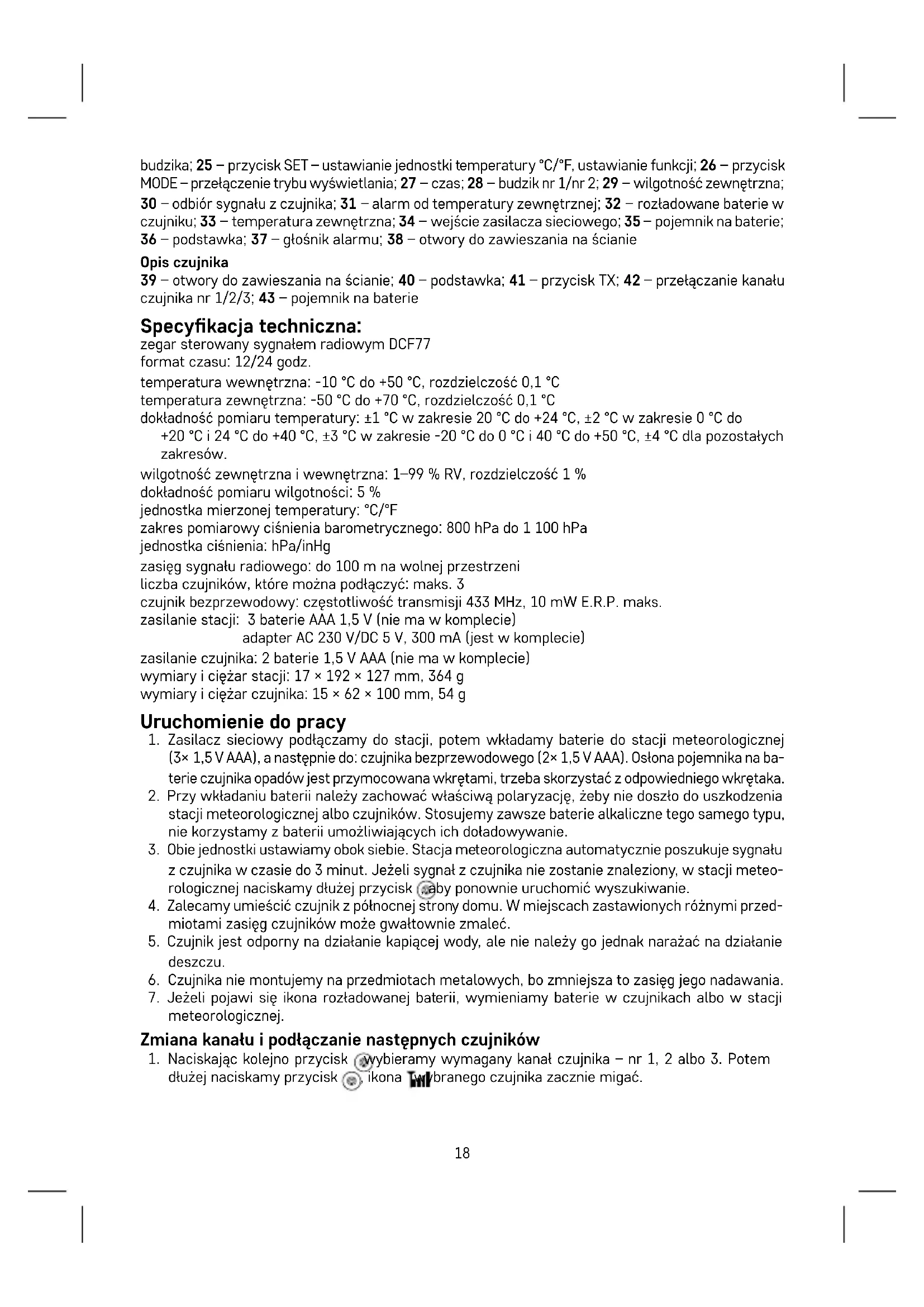

budzika; 25 – przycisk SET – ustawianie jednostki temperatury °C/°F, ustawianie funkcji; 26 – przycisk MODE – przełączenie trybu wyświetlania; 27 – czas; 28 – budzik nr 1/nr 2; 29 – wilgotność zewnętrzna; 30 – odbiór sygnału z czujnika; 31 – alarm od temperatury zewnętrznej; 32 – rozładowane baterie w czujniku; 33 – temperatura zewnętrzna; 34 – wejście zasilacza sieciowego; 35 – pojemnik na baterie; 36 – podstawka; 37 – głośnik alarmu; 38 – otwory do zawieszania na ścianie

Opis czujnika

39 – otwory do zawieszania na ścianie; 40 – podstawka; 41 – przycisk TX; 42 – przełączanie kanału czujnika nr 1/2/3; 43 – pojemnik na baterie

Specyfikacja techniczna:

zegar sterowany sygnałem radiowym DCF77

format czasu: 12/24 godz.

temperatura wewnętrzna: -10 °C do +50 °C, rozdzielczość 0,1 °C

temperatura zewnętrzna: -50 °C do +70 °C, rozdzielczość 0,1 °C

dokładność pomiaru temperatury: ±1 °C w zakresie 20 °C do +24 °C, ±2 °C w zakresie 0 °C do

+20 °C i 24 °C do +40 °C, ±3 °C w zakresie -20 °C do 0 °C i 40 °C do +50 °C, ±4 °C dla pozostałych zakresów.

wilgotność zewnętrzna i wewnętrzna: 1–99 % RV, rozdzielczość 1 %

dokładność pomiaru wilgotności: 5 %

jednostka mierzonej temperatury: °C/°F

zakres pomiarowy ciśnienia barometrycznego: 800 hPa do 1 100 hPa

jednostka ciśnienia: hPa/inHg

zasięg sygnału radiowego: do 100 m na wolnej przestrzeni

liczba czujników, które można podłączyć: maks. 3

czujnik bezprzewodowy: częstotliwość transmisji 433 MHz, 10 mW E.R.P. maks.

zasilanie stacji: 3 baterie AAA 1,5 V (nie ma w komplecie)

adapter AC 230 V/DC 5 V, 300 mA (jest w komplecie)

zasilanie czujnika: 2 baterie 1,5 V AAA (nie ma w komplecie)

wymiary i ciężar stacji: 17 × 192 × 127 mm, 364 g

wymiary i ciężar czujnika: 15 × 62 × 100 mm, 54 g

Uruchomienie do pracy

1. Zasilacz sieciowy podłączamy do stacji, potem wkładamy baterie do stacji meteorologicznej (3× 1,5 V AAA), a następnie do: czujnika bezprzewodowego (2× 1,5 V AAA). Ostona pojemnika na baterie czujnika opadów jest przymocowana wkrętami, trzeba skorzystać z odpowiedniego wkrętaka.

2. Przy wkładaniu baterii należy zachować właściwą polaryzację, żeby nie doszło do uszkodzenia stacji meteorologicznej albo czujników. Stosujemy zawsze baterie alkaliczne tego samego typu, nie korzystamy z baterii umożliwiających ich doładowywanie.

3. Obie jednostki ustawiamy obok siebie. Stacja meteorologiczna automatycznie poszukuje sygnału z czujnika w czasie do 3 minut. Jeżeli sygnał z czujnika nie zostanie znaleziony, w stacji meteorologicznej naciskamy dłużej przyciskłaby ponownie uruchomić wyszukiwanie.

4. Zalecamy umieścić czujnik z północnej strony domu. W miejscach zastawionych różnymi przedmiotami zasięg czujników może gwałtownie zmaleć.

5. Czujnik jest odporny na działanie kapiącej wody, ale nie należy go jednak narażać na działanie deszczu.

6. Czujnika nie montujemy na przedmiotach metalowych, bo zmniejsza to zasięg jego nadawania.

7. Jeżeli pojawi się ikona rozładowanej baterii, wymieniamy baterie w czujnikach albo w stacji meteorologicznej.

Zmiana kanału i podłączanie następnych czujników

1. Naciskając kolejno przycisk wybieramy wymagany kanał czujnika – nr 1, 2 albo 3. Potem dłużej naciskamy przycisk ikona w/branego czujnika zacznie migać.

2. W tylnej części czujnika otwieramy pojemnik na baterie, ustawiamy przełącznik na wymagany numer kanału czujnika (1, 2, 3) i wkładamy baterie (2× 1,5 V AAA). W czasie do 3 minut dojdzie do odczytania danych z czujnika.

3. Jeżeli nie dojdzie do odebrania sygnału z czujnika, wyjmujemy baterie i znowu postępujemy zgodnie z punktami 1 i 2 albo naciskamy przycisk TX.

Ustawianie wyświetlania danych z kilku czujników, automatyczna rotacja danych wyświetlanych z kilku czujników

Naciskając kolejno przycisk na stacji meteorologicznej, po kolei wyświetlamy dane ze wszystkich podłączonych czujników.

Można również włączyć automatyczną rotację danych z podłączonych czujników:

1. włączenie rotacji

Naciskamy kilkakrotnie przycisk Ⓞ, aż na wyświetlaczu nie pojawi się ikona ⬇ Następnie automatycznie i powtarzalnie będą wyświetlane dane ze wszystkich 3 czujników.

2. wyłączenie rotacji

Naciskamy kilkakrotnie przycisk ⓞ, aż nie zniknie ikona

Zegar sterowany sygnałem radiowym (DCF77)

Czujnik bezprzewodowy zacznie po sparowaniu go ze stacją meteorologiczną automatycznie szukać sygnału DCF77 (dalej tylko DCF) w czasie 5 min, miga ikona 📂Ddbiornik DCF jest umieszczony w czujniku bezprzewodowym).

Sygnał zostaje odebrany – ikona 📁 przestaje migać i wyświetla się aktualny czas z ikoną DCF 🎨 Sygnał nie został odebrany – ikona DCF 🎨 nie będzie wyświetlana. Sygnał DCF77 będzie codziennie synchronizowany między godz. 2:00, a 3:00 rano.

Uwaga: W przypadku, gdy stacja odbierze sygnał DCF, ale wyświetlany, aktualny czas nie będzie poprawny (na przykład przesunięty o ±1 godzinę, trzeba będzie zawsze ustawić odpowiednie przesunięcie czasowe dla kraju, w którym stacja jest użytkowana, patrz Ręczne ustawianie).

W normalnych warunkach (w bezpiecznej odległości od źródeł zaktóceń takich, jak na przykład odbiorniki telewizyjne, monitory komputerów) odbiór tego sygnału radiowego trwa kilka minut.

W przypadku, gdy stacja meteorologiczna nie odbierze tego sygnału, należy postępować następująco:

1. Przenosimy stację meteorologiczną na inne miejsce i próbujemy ponownie odebrać sygnał DCF.
2. Sprawdzamy odległość stacji meteorologicznej od źródeł zakłóceń (monitory komputerów albo odbiorniki telewizyjne). Przy odbiorze tego sygnału powinna być zachowana odległość przynajmniej 1,5 do 2 metrów.
3. Nie ustawiamy stacji meteorologicznej przy odbiorze sygnału DCF w pobliżu metalowych drzwi, ram okiennych albo innych metalowych konstrukcji lub przedmiotów (pralki, suszarki, lodówki, itp.).
4. W miejscach z konstrukcją żelbetową (piwnice, wieżowce, itp.) odbiór sygnału DCF jest gorszy i zależy od warunków lokalnych. W ekstremalnych przypadkach stację meteorologiczną umieszczamy w pobliżu okna skierowanego w stronę nadajnika.

Na odbiór sygnału radiowego DCF 77 wpływają następujące czynniki:

• grube mury i izolacja, piwnice i podpiwniczenia,
• niekorzystne warunki geograficzne (trudno je wcześniej ocenić).
• zjawiska atmosferyczne, burze, odbiorniki elektryczne bez filtrów przeciwzakłóceniowych, telewizory i komputery, umieszczone w pobliżu odbiornika sygnału radiowego DCF.

Ręczne ustawianie

Wszystkie zmiany wartości wykonujemy za pomocą przycisków ▼. ▲ Po ustawieniu wymaganej wartości i bez naciskania żadnego następnego przycisku, ustawione wartości automatycznie zapiszą się, a wyświetlacz przejdzie do zwykłego trybu wyświetlania.

Ustawianie czasu, daty i strefy czasowej

1. Naciskamy krótko przycisk

2. Naciskamy przez 3 s przycisk i ustawiamy za pomocą przycisków następujące wartości: strefę czasową, język kalendarza (ENG, GER, FRE, ITA, DUT, SPA, DAN), rok, format daty, miesiąc, dzień, format czasu 12/24 godz., godziny, minuty, sekundy.

3. Ustawioną wartość potwierdzamy naciśnięciem przycisku Ⓞ, przytrzymanie strzałek przyspiesza zmiany.

Ustawianie budzika

Stacja meteorologiczna umożliwia ustawienie 2 budzików.

1. Naciskamy 2× krótko przycisk

2. Naciskamy przez 3 s przycisk ostrzałkami ustawiamy godzinę i minutę budzenia.

3. Ustawioną wartość potwierdzamy naciskając przytrzymanie strzałek przyspiesza zmiany.

Włączenie/wyłączenie/ponowne budzenie

Kolejno naciskając przycisk 📞 uruchamiamy budzik 1 (AL1); budzik 2 (AL2); albo oba budziki jednocześnie (AL1, AL2); albo wyłączamy budziki.

Dzwonienie budzika przesuwamy o 5 minut przyciskiem - Z Po naciśnięciu zaczną migać ikony AL1 AL2 Z.

Budzik wyłączamy za pomocą przycisku 📋. Po naciśnięciu przestaną migać ikony AL1 📍 AL2 📍 Z ^Z i będzie świecić tylko AL1 📍 AL2 📍. Budzik zadzwoni ponownie następnego dnia.

Ustawianie wysokości nad poziomem morza i ciśnienia atmosferycznego

Stacja wyświetla ciśnienie atmosferyczne w hPa albo inHg oraz historię ciśnienia podczas ostatnich 12 godzin.

Aby dokładniej ustalić wartości ciśnienia, korzystnie jest wprowadzić ręcznie wysokość nad poziomem morza tego miejsca, w którym znajduje się stacja meteorologiczna.

1. Naciskamy 3× krótko przycisk

2. Naciskamy przez 3 s przycisk i ustawiamy za pomocą strzałek wysokość nad poziomem morza w granicach -90 m do +1 990 m (rozdzielczość 10 m).

3. Naciśnięciem przycisku zmieniamy jednostkę ciśnienia „M/hpa“ albo „Ft/inHg“.

4. Naciskamy krótko przycisk 📶aby zakończyć ustawienia.

Ustawianie limitów temperatury maksymalnej i minimalnej

Limity temperatury można ustawić niezależnie aż dla 3 czujników temperatury zewnętrznej.

Przy włączeniu minimalnego albo maksymalnego limitu temperatury wyświetli się ikona 📞 (min) albo 🍒 (maks.); przy wyłączeniu ikona zniknie.

Zakresy limitów temperatury

	Zewnętrzna (outdoor) Wewnętrzna (indoor)
Minimalna -50	°C do +10 °C 0 °C–23 °C
Maksymalna 28	°C do +70 °C 26 °C–50 °C
Rozdzielczość 0,5 °C 0,5 °C

Przy zwykłym wyświetlaniu przełączenie wykonujemy naciskając kolejno przyciski ☺ czujników 1, 2 albo 3 i postępujemy tak samo dla każdego czujnika.

1. Naciskamy 4× krótko przycisk

2. Naciskamy przez 3 s przycisk 🟢ustawiamy minimalną temperaturę zewnętrzną (outdoor).

3. Naciskamy krótko przycisk Ⓚ włączamy (ON)/wyłączamy (OF) ostrzeżenie o minimalnej temperaturze zewnętrznej.

4. Naciskamy krótko przycisk ⓘ i ustawiamy maksymalną temperaturę zewnętrzną (outdoor).

5. Naciskamy krótko przycisk i włączamy (ON)/wyłączamy (OF) ostrzeżenie o maksymalnej temperaturze zewnętrznej.

6. Naciskamy krótko przycisk ✅ustawiamy minimalną temperaturę wewnętrzną (indoor).

7. Naciskamy krótko przycisk Ⓚ włączamy (ON)/wyłączamy (OF) ostrzeżenie o minimalnej temperaturze wewnętrznej.

8. Naciskamy krótko przycisk ⓘ i ustawiamy maksymalną temperaturę wewnętrzną (indoor).

9. Naciskamy krótko przycisk włączamy (ON)/wyłączamy (OF) ostrzeżenie o maksymalnej temperaturze wewnętrznej.

Przy przekroczeniu ustawionego limitu temperatury włączy się na czas 1 minuty sygnał dźwiękowy, a wartość zacznie migać.

Naciśnięciem dowolnego przycisku na wyświetlaczu kasujemy ostrzegawczy sygnał akustyczny, ale symbol włączonego alarmu będzie stale migać na wyświetlaczu. Jak tylko temperatura zmniejszy się poniżej ustawionego limitu, ten symbol przestanie migać na wyświetlaczu.

Trend temperatury, wilgotności i ciśnienia

Malejący Staty Rosnacy

Fazy Księżyca

1 2 3 4	5 6 7 8

1 – Nów; 2 – Odchodzący nów; 3 – Pierwsza kwadra; 4 – Narastający wycinek; 5 – Pełnia; 6 – Malejąca pełnia; 7 – Ostatnia kwadra; 8 – Zbliżający się nów

Uwaga: W czasie między godz. 18:00, a 06:00 będą wyświetlane wszystkie gwiazdy wokół ikony Księżyca.

Wyświetlanie maksymalnych i minimalnych zmierzonych wartości temperatury i wilgotności

Naciskając kolejno przycisk ♗ędziemy wyświetlać maksymalne i minimalne zmierzone wartości temperatur i wilgotności.

Pamięć wartości zmierzonych kasuje się automatycznie każdego dnia o godz. 00:00.

Albo naciskamy dłużej przycisk ▲pamięć zostanie skasowana ręcznie.

Podświetlenie wyświetlacza w stacji

Przy zasilaniu z adaptera:

Automatycznie jest ustawione ciągłe podświetlenie wyświetlacza.

Naciskając kolejno przycisk SNOOZE/LIGHT można ustawić 4 tryby ciągłego podświetlenia (wyłącz, maksymalny poziom, średni poziom, niski poziom).

Przy zasilaniu tylko z baterii 3× 1,5 V AAA:

Podświetlenie wyświetlacza jest wyłączone, po naciśnięciu przycisku SNOOZE/LIGHT wyświetlacz podświetli się na 5 sekund, a potem wyłączy się. Przy zasilaniu tylko z baterii nie można na stałe włączyć podświetlenia wyświetlacza!

Uwaga: Włożone baterie służą do rezerwowania zmierzonych/ustawionych danych.

Jeżeli baterie nie będą włożone, a zasilacz sieciowy zostanie wyłączony, to wszystkie dane zostaną skasowane.

Prognoza pogody

Stacja prognozuje pogodę na następne 12–24 godzin na podstawie zmian ciśnienia atmosferycznego dla terenów odległych do 15–20 km. Wiarygodność prognozy pogody wynosi 70 % – 75 %. Ikona prognozy pogody jest przedstawiona w polu 7.

Ponieważ prognoza pogody nie może się sprawdzać w 100 %, to producent, ani sprzedawca nie może odpowiadać za jakiekolwiek straty wynikające z niedokładnej prognozy pogody.

Przy pierwszym ustawieniu albo po ponownym uruchomieniu stacji meteorologicznej zostanie uruchomiony tryb learning, a na wyświetlaczu stacji pojawi się LEARNING...

Stacja będzie analizować zmierzone dane, a jej prognoza będzie coraz dokładniejsza.

Ten tryb trwa 14 dni, potem ikona LEARNING... znika automatycznie.

Ikony prognozy pogody:

1 2 3	4 5

1 – Słonecznie; 2 – Lekkie zachmurzenie; 3 – Zachmurzenie; 4 – Deszcz/śnieg; 5 – Burza/silny opad śniegu

Konserwacja i czyszczenie

- Przed uruchomieniem wyrobu należy uważnie przeczytać instrukcję użytkownika.

- Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. Powoduje to pogorszenie dokładności pomiarów.

- Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.

- Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, zwiększony pobór prądu, uszkodzenie baterii i deformację plastikowych części.

- Wyrobu nie narażamy na działanie deszczu, ani wilgoci, nie jest on przeznaczony do użytku na zewnątrz.

- Na wyrobie nie umieszczamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki.

- Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.

- Nie ingerujemy do wewnętrznych obwodów elektrycznych wyrobu – możemy je uszkodzić i automatycznie utracić uprawnienia gwarancyjne. Wyrób może naprawiać tylko wykwalifikowany specjalista.

- Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektroniczne.

- Wyrobu nie wolno zanurzać do wody, ani do innych cieczy.

- Wyrobu nie narażamy na działanie kapiącej, ani pryskającej wody.

- Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.

- Wyrób przechowujemy w miejscu niedostępnym dla dzieci, to nie jest zabawka.

- Usuwamy rozładowane baterie, ponieważ może się z nich wydostać elektrolit i uszkodzić wyrób.

- Korzystamy tylko z nowych baterii zalecanego typu, a przy ich wymianie zachowujemy poprawną polaryzację.

- Baterii nie wrzucamy do ognia, nie rozbieramy i nie zwieramy.

- Tego urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi), których predyspozycje fizyczne, umysłowe albo mentalne oraz brak wiedzy i doświadczenia nie pozwalają na bezpieczne korzystanie z urządzenia, jeżeli nie są pod nadzorem albo nie zostały poinstruowane w zakresie zastosowania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, żeby dzieci nie bawiły się tym urządzeniem.

Urządzenie i baterie po zużyciu stają się odpadem niebezpiecznym, dlatego nie wyrzucamy ich ze zwykłymi odpadami komunalnymi, ale przekazujemy je do wyznaczonego miejsca odbioru – na przykład w sklepie, w którym urządzenie zostało zakupione.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punk-

tu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego E6018 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.
