HASZNÁLATI ÚTMUTATÓ HD 10254 SXA Plus Kärcher

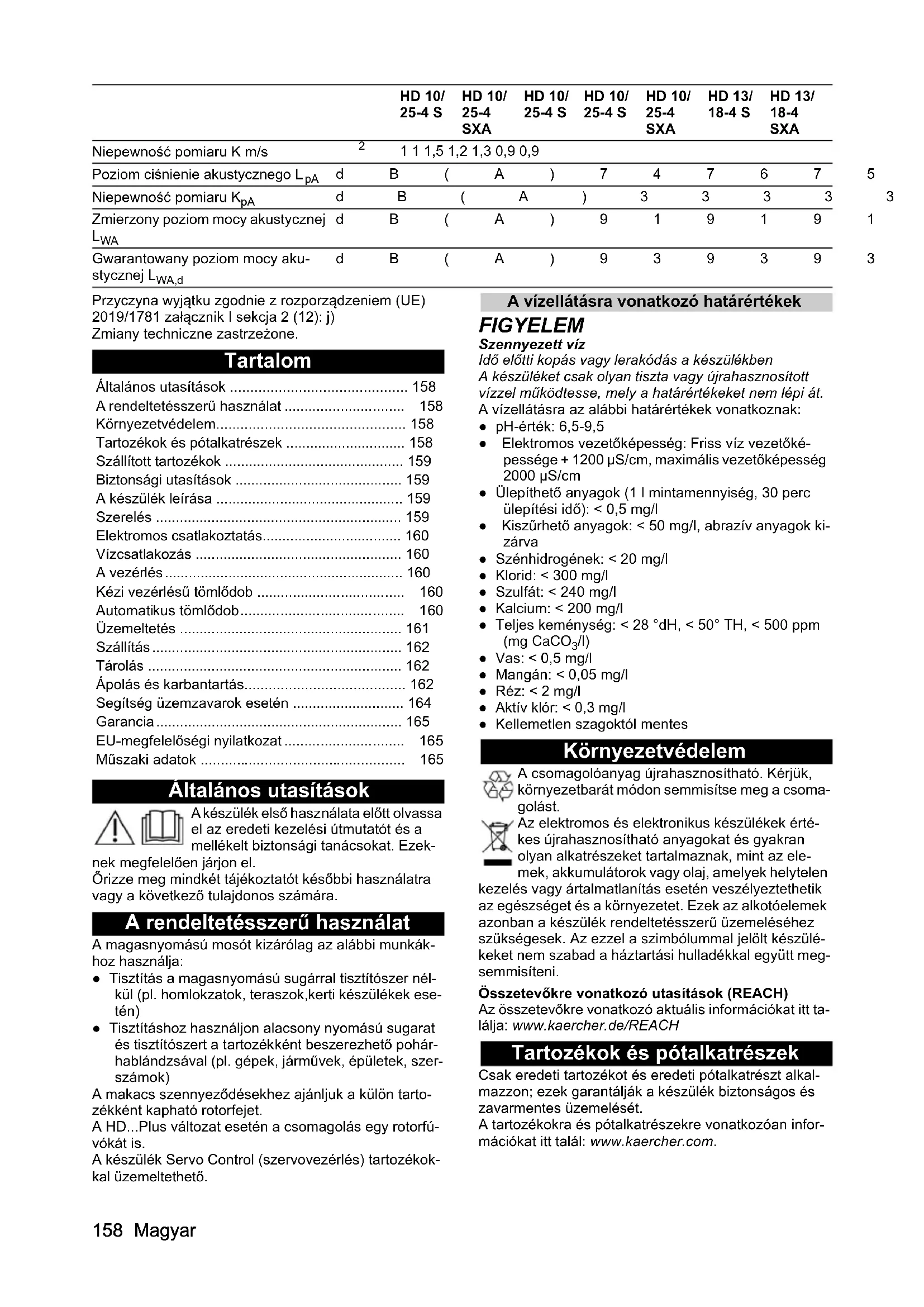

4,7 4,7 6,1 6,6 5,3 3,7 3,7158 Magyar Przyczyna wyjątku zgodnie z rozporządzeniem (UE) 2019/1781 załącznik I sekcja 2 (12): j) Zmiany techniczne zastrzeżone. Tartalom Általános utasítások A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek- nek megfelelően járjon el. Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára. A rendeltetésszerű használat A magasnyomású mosót kizárólag az alábbi munkák- hoz használja: ● Tisztítás a magasnyomású sugárral tisztítószer nél- kül (pl. homlokzatok, teraszok,kerti készülékek ese- tén) ● Tisztításhoz használjon alacsony nyomású sugarat és tisztítószert a tartozékként beszerezhető pohár- hablándzsával (pl. gépek, járművek, épületek, szer- számok) A makacs szennyeződésekhez ajánljuk a külön tarto- zékként kapható rotorfejet. A HD...Plus változat esetén a csomagolás egy rotorfú- vókát is. A készülék Servo Control (szervovezérlés) tartozékok- kal üzemeltethető. A vízellátásra vonatkozó határértékek FIGYELEM Szennyezett víz Idő előtti kopás vagy lerakódás a készülékben A készüléket csak olyan tiszta vagy újrahasznosított vízzel működtesse, mely a határértékeket nem lépi át. A vízellátásra az alábbi határértékek vonatkoznak: ● pH-érték: 6,5-9,5 ● Elektromos vezetőképesség: Friss víz vezetőké- pessége + 1200 µS/cm, maximális vezetőképesség 2000 µS/cm ● Ülepíthető anyagok (1 l mintamennyiség, 30 perc ülepítési idő): < 0,5 mg/l ● Kiszűrhető anyagok: < 50 mg/l, abrazív anyagok ki- zárva ● Szénhidrogének: < 20 mg/l ● Klorid: < 300 mg/l ● Szulfát: < 240 mg/l ● Kalcium: < 200 mg/l ● Teljes keménység: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

/l) ● Vas: < 0,5 mg/l ● Mangán: < 0,05 mg/l ● Réz: < 2 mg/l ● Aktív klór: < 0,3 mg/l ● Kellemetlen szagoktól mentes Környezetvédelem A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma- golást. Az elektromos és elektronikus készülékek érté- kes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az ele- mek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülé- keket nem szabad a háztartási hulladékkal együtt meg- semmisíteni. Összetevőkre vonatkozó utasítások (REACH) Az összetevőkre vonatkozó aktuális információkat itt ta- lálja: www.kaercher.de/REACH Tartozékok és pótalkatrészek Csak eredeti tartozékot és eredeti pótalkatrészt alkal- mazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan infor- mációkat itt talál: www.kaercher.com. Niepewność pomiaru K m/s

• dB(A)91919191919191 Gwarantowany poziom mocy aku- stycznej L WA,d dB(A)93939393939393 HD 10/ 25-4 S HD 10/ 25-4 SXA HD 10/ 25-4 S HD 10/ 25-4 S HD 10/ 25-4 SXA HD 13/ 18-4 S HD 13/ 18-4 SXA Általános utasítások p. 158
• A rendeltetésszerű használat p. 158
• Környezetvédelem p. 158
• Tartozékok és pótalkatrészek p. 158
• Szállított tartozékok p. 159
• Biztonsági utasítások p. 159
• A készülék leírása p. 159
• Szerelés p. 159
• Elektromos csatlakoztatás p. 160
• Vízcsatlakozás p. 160
• A vezérlés p. 160
• Kézi vezérlésű tömlődob p. 160
• Automatikus tömlődob p. 160
• Üzemeltetés p. 161
• Szállítás p. 162
• Tárolás p. 162
• Ápolás és karbantartás p. 162
• Segítség üzemzavarok esetén p. 164
• Garancia p. 165
• EU-megfelelőségi nyilatkozat p. 165
• Műszaki adatok Magyar 159 Szállított tartozékok Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt. Biztonsági utasítások ● A készülék első üzembe helyezése előtt feltétlenül olvassa el a 5.951-949.0 biztonsági tanácsokat. ● Tartsa be a folyadéksugarakra vonatkozó nemzeti előírásokat. ● Tartsa be a balesetvédelemre vonatkozó nemzeti előírásokat. A folyadéksugarakat rendszeresen el- lenőrizni kell. A vizsgálat eredményét írásban doku- mentálni kell. ● A készüléken és tartozékain ne végezzen módosítá- sokat. Szimbólumok a készüléken A készüléket nem szabad közvetlenül a nyil- vános ivóvíz hálózatra csatlakoztatni. A magasnyomású sugarat ne irányítsa sze- mélyekre, állatokra, aktív elektromos felsze- relésre vagy magára a készülékre. A készülék védje a fagytól. A biztonsági berendezések 몇 VIGYÁZAT Hiányzó vagy módosított biztonsági berendezések esetén sérülésveszély áll fenn! A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezések mellőzése, eltávolítása vagy kikapcsolása tilos. A biztonsági berendezések gyárilag vannak beállítva és leplombálva. A beállításokat csak az ügyfélszolgálat vé- gezheti. Túlfolyószelep nyomáskapcsolóval Ha a vízmennyiséget a nyomás- vagy mennyiségsza- bályozóval csökkentjük, a túlfolyószelep kinyílik és a víz egy része visszafolyik a szivattyú szívóoldalára. A magasnyomású pisztolyon található kihúzókar elen- gedésével a nyomáskapcsoló lekapcsolja a magasnyo- mású szivattyút és a magasnyomású sugár leáll. Ha a kihúzókart meghúzzuk, a szivattyú ismét bekap- csol. A készülék leírása A készülék áttekintése Lásd az ábrát Ábra A Ábra B Ábra C 1 Finomszűrő 2 Készülékburkolat 3 Üzemelési állapotot/hibát* jelző ellenőrzőlámpa 4 Kábeltartó 5 Típustábla 6 Tömlőtartó ** 7 Gumifeszítő ** 8 Tolókengyel p. 165

9 Vibrasoft rotorfej ***** 10 Hollandi anya 11 Magasnyomású fúvóka 12 EASY!Lock szórócső 13 Nyomás-/mennyiségszabályozás 14 EASY!Force magasnyomású pisztoly 15 Biztonsági retesz 16 Ravasz 17 Biztonsági kar 18 EASY!Lock magasnyomású tömlő 19 Tömlődob **** 20 Szórócső tartó 21 Készülékfedél rögzítőcsavar 22 Tartozékfiók 23 Készülékkapcsoló 24 Olajszintjelző 25 EASY!Lock magasnyomású csatlakozó ** 26 Fúvókatartó 27 Vízcsatlakozás 28 Kézi forgattyús tömlődob ***

• kizárólag a HD 10/25 és a HD 13/18 készülékek ese- tén ** kizárólag az S kivitelezés esetén *** kizárólag az SX modellek esetében **** kizárólag az SX/SXA modellek esetében ***** kizárólag a Plus modellek esetében Szerelés Olajtartály légtelenítésének aktiválása

1. Csavarja ki a készülék burkolatának rögzítőcsavar-

2. Vegye le a készülék burkolatát.

3. Az olajtartály fedelének végét vágja egy kisméretű

nyílás kialakulásáig. Ábra D 1 Fedél 2 Olajtartály

4. Rögzítse a készülék burkolatát.

Olajszint ellenőrzése

1. A készüléket helyezze vízszintes felületre.

2. Bizonyosodjon meg arról, hogy az olajszint a „MIN”

és „MAX” jelzések között található. A kábeltartó elfordítása Szükség esetén a kábeltartók elfordíthatók.

1. Csavarja ki a csavart kb. 4 fordulattal.

Ábra E 1 Csavar 2 Kábeltartó

2. Húzza ki a kábeltartót és fordítsa az óhajtott helyzet-

3. Nyomja a kábeltartót a készülékhez, hogy az a rög-

zítésbe illeszkedjen.160 Magyar

4. Rögzítse a csavart.

Tartozékok felszerelése Megjegyzés Az EASY!Lock-rendszerben az alkotóelemeket gyors- menettel, egy fordulattal gyorsan és biztonságosan le- het összekapcsolni.

1. Helyezze a magasnyomású fúvókát szórócsőre.

2. Szerelje fel a hollandianyát és kézzel húzza meg

3. A szórócsövet kösse össze a magasnyomású pisz-

tollyal és kézzel húzza meg (EASY!Lock). Ábra F Tömlődob nélküli készülékeknél:

4. A magasnyomású tömlőt kösse össze a magasnyo-

mású pisztollyal és a készülék magasnyomású csatlakozójával és kézzel húzza meg (EASY!Lock). Tömlődobos készülékeknél:

5. A magasnyomású tömlőt kösse össze a magasnyo-

mású pisztollyal és kézzel húzza meg (EASY!Lock). Elektromos csatlakoztatás VESZÉLY Sérülésveszély áramütés miatt A készüléket egy dugó segítségével csatlakoztassa a hálózathoz. Az elektromos hálózatról nem leválasztható csatlakozó felszerelése tilos. A dugó a hálózatról törté- nő leválasztáshoz szükséges. Csak váltóáramra csatlakoztassa a készüléket! Használjon megfelelő keresztmetszetű hosszabbítóká- belt (lásd „Műszaki adatok” fejezetet). Tekerje le teljesen a hosszabbítókábelt a kábeldobról.

1. Tekerje le a hálózati kábelt és fektesse a földre.

2. Csatlakoztassa a hálózati dugaszcsatlakozót az al-

jzathoz. Vízcsatlakozás Csatlakoztatás vízvezetékhez 몇 FIGYELMEZTETÉS Szennyezett víz visszaáramlása az ivóvízhálózatba. Egészségügyi veszély Tartsa be a helyi vízművek előírásait. Az érvényes előírások szerint a készüléket soha nem lehet rendszerleválasztó nélkül üzemeltetni az ivóvízhá- lózaton. Használja a KÄRCHER rendszerleválasztóját vagy az EN 12729 szerinti BA típusú egyéb rendszerle- választót. A rendszerleválasztón keresztüláramló víz nem ihatónak minősül. A rendszerleválasztót mindig a vízellátásra csatlakoztassa, soha ne közvetlenül a ké- szülék vízcsatlakozására.

1. Ellenőrizze a vízellátás hozzáfolyási nyomását,

hozzáfolyási hőmérsékletét és a hozzáfolyási men- nyiséget (lásd a . fejezetet Műszaki adatok).

2. A rendszer elválasztót és a készülék vízcsatlakozá-

sát kösse össze egy vízbeviteli tömlő segítségével (a vízbeviteli tömlőre vonatkozó követelményeket lásd a . fejezetben Műszaki adatok).

3. Nyissa meg a vízbefolyást.

Szivattyúzza ki a vizet a tartályból.

1. A szűrővel rendelkező szívótömlőt csavarja a víz-

csatlakozásra (a szűrő rendelési számát a(z) Mű- szaki adatokfejezet tartalmazza).

2. Légtelenítse a készüléket (lásd a fejezetet A készü-

lék légtelenítésefejezetben). A készülék légtelenítése

1. Csavarja le a magasnyomású fúvókát a szórócső-

2. Járassa a készüléket, míg a víz buborékmentesen

3. Légtelenítési problémák esetén járassa a készülé-

ket 10 másodpercig, aztán kapcsolja ki. Ismételje meg többször az eljárást.

4. Kapcsolja ki a készüléket.

5. Csavarja a magasnyomású fúvókát szórócsőre.

A vezérlés VESZÉLY Sérülésveszély A magasnyomású sugár sérüléseket okozhat. Soha ne rögzítse a kihúzókart és a biztonsági kart be- kapcsolt pozícióban. Ne használja a magasnyomású pisztolyt, ha a biztonsá- gi kar sérült. A biztonsági kar meghibásodásának esetén forduljon az ügyfélszolgálathoz. A készüléken végzett minden munka előtt tolja előre a magasnyomású pisztoly biztosító reteszét előre. A készülék használata telepített szórócső nélkül tilos. Bizonyosodjon meg a szórócső megfelelő telepítéséről. A szórócsövet rögzítse kézzel. A magasnyomású pisztolyt és a szórócsövet két kézzel tartsa. Bizonyosodjon meg a készülék, a tartozékok, a vezeté- kek és a csatlakozások épségéről. A készüléket kizáró- lag kitűnő állapotban használja. Kézi vezérlésű tömlődob A készülék kézi vezérlésű tömlődobbal rendelkezik (HD 9/20-4 SX Plus és HD10/21-4 SX Plus). A tömlő letekerése

1. A tömlődob forgattyúját forgassa az óramutató járá-

sával ellentétes irányba.

2. Tekerje le teljesen a tömlőt.

1. Ürítse ki a teljesen a tömlőt.

2. A tömlődob forgattyúját forgassa az óramutató járá-

sával megegyező irányba.

3. Tekerje fel teljesen a tömlőt.

Automatikus tömlődob A készülék automatikus tömlődobbal rendelkezik (a HD...SXA készülék változatok esetében). Tömlő letekerése

1. Húzza ki a tömlőt.

2. Tehermentesítéskor a tömlődob bekattan.

Tömlő feltekerése VESZÉLY Sérülésveszély Ha a magasynyomású tömlőt a feltekeréskor elengedi, az ellenőrizetlenül mozoghat és megütheti, illetve pör- getheti a különböző tárgyakat. Feltekeréskor tartsa a magasnyomású tömlőt stabilan és irányítsa feltekeréskor. Soha ne nyúljon a tömlődobba.

1. Húzza ki röviden és tehermentesítse a tömlőt.

A tömlődob automatikusan feltekeri a tömlőt.

2. A feltekerés során a tekerés sebességét a tömlő ve-

zetésével szabályozhatja.Magyar 161 Üzemeltetés Nyissa meg / Zárja el a magasnyomású pisztolyt

1. Mozgassa a biztonsági kart és a kihúzó kart.

A magasnyomású pisztoly kinyílik.

2. Engedje el a biztonsági kart és a kihúzó kart.

A magasnyomású pisztoly bezáródik. Magasnyomáson történő üzemeltetés Megjegyzés A készüléken található egy nyomáskapcsoló. A motor csak akkor indul be, ha a magasnyomású pisztoly nyit- va van.

1. Egy tömlődobbal rendelkező készülékek esetén: A

magasnyomású tömlőt teljesen tekerje le tömlődob- ról.

2. Állítsa a készülékkapcsolót „I” állásba.

A HD 10/25...és 13/18... készülék esetén: A kontroll lámpa zölden világít.

3. Biztosítsa ki a magasnyomású pisztolyt, ehhez tolja

hátra a biztonsági reteszt.

4. Nyissa meg a magasnyomású pisztolyt.

VESZÉLY Sérülésveszély A nyomás/mennyiség szabályozáskor kiáramló vízsu- gár sérüléseket okozhat. Bizonyosodjon meg arról, hogy a nyomás/mennyiség szabályozó és a szórócső közötti csatlakozás stabil és nem szakadhat meg.

5. Fordítsa el a nyomás-/mennyiségszabályozót és ál-

lítsa be a munkanyomást és a vízmennyiséget. Megjegyzés A legalacsonyabb áramlási sebességnél esetén a víz- melegítő motor hulladékhője kb. 15°C. Üzemeltetés tisztítószerrel 몇 FIGYELMEZTETÉS A tisztítószerek helytelen használata Egészségügyi veszély Tartsa be a tisztítószeren található biztonsági tanácso- kat. FIGYELEM Nem megfelelő tisztítószer A készülék és a tisztítandó tárgyak károsodása Csak a KÄRCHER által engedélyezett tisztítószert használjon. Tartsa be a tisztítószerhez mellékelt adagolási javasla- tokat és útmutatásokat. A környezet védelme érdekében takarékosan használja a tisztítószereket. Megjegyzés A KÄRCHER-tisztítószerek biztosítják a zökkenőmen- tes munkavégzést. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy a tisztítószerekkel kapcsolatos tá- jékoztató füzeteinket. Megjegyzés A tisztítószerrel történő használathoz szükség van egy tartályos habosító szórószárra (opció).

1. Csavarja le a tartályt.

Ábra G 1 Tartály 2 Habosítófej 3 Magasnyomású pisztoly 4 Szívótömlő 5 Szűkítő készlet A tisztítószer adagolt mennyisége: 3=magas, 2=kö- zepes, 1=alacsony

2. A kívánt szűkítőt dugja bele a szívótömlőbe.

3. A tisztítószert töltse a tartályba.

4. A tartályt csavarja a habosítófejre.

5. Válassza le a szórócsövet a magasnyomású mo-

6. A pohárhablándzsát helyezze és kézzel rögzítse a

magasnyomású pisztolyhoz.

7. Helyezze üzembe a magasnyomású mosót.

Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre

és hagyja hatni (ne száradjon meg).

2. A feloldott szennyeződést mossa le a magasnyomá-

sú sugárral. Tisztítószeres használat után A tartályos habosító szórószárat használat után el kell öblíteni, hogy elkerülje a tisztítószer lerakódását.

1. Csavarja le a tartályt.

2. A tisztítószer maradékát öntse vissza az eredeti

3. A tartályt töltse meg tiszta vízzel.

4. A tartályt csavarja a pohárhablándzsához.

5. A pohárhablándzsát üzemeltesse kb. 1 percig, hogy

kimossa a tisztítószer maradékot.

6. Ürítse ki a tartályt.

A működés megszakítása

1. Zárja el a magasnyomású pisztolyt.

A készülék kikapcsol.

2. Tolja előre a biztosító reteszt.

A magasnyomású pisztoly biztosítva van. A működés folytatása

1. Tolja hátra a biztonsági reteszt.

A magasnyomású pisztoly ki van biztosítva.

2. Nyissa meg a magasnyomású pisztolyt.

A készülék bekapcsol. Készenléti idő Ezzel a funkcióval kizárólag a HD 10/25... és HD 13/ 18... verziók rendelkeznek. A készenléti idő alatt a készülék a magasnyomású pisz- toly kinyitásával indítható. A kontroll lámpa zölden vilá- gít. Ha a magasnyomású pisztoly 30 percig zárva marad, a készenléti idő véget ér. Az ellenőrzőlámpa zöld színnel villog. A készenléti idő visszaállítása

1. A készülék kapcsolót állítsa „0” állásba.

2. Várjon néhány másodpercet.

3. Állítsa a készülékkapcsolót „I” állásba.

A készüléket az ügyfélszolgálat folyamatos működésre állíthatja. Az üzemeltetés befejezése 몇 FIGYELMEZTETÉS Leforrázás veszélye A kikapcsolt készülékben maradt víz felmelegedhet. A tömlő vízbemenetről történő eltávolításakor a forró víz kifröccsenhet, és forrázást okozhat. A vízbemenettel használt tömlő kizárólag a készülék ki- hűlése után távolítsa el.

1. Zárja el a vízadagolást.162 Magyar

2. Nyissa meg a magasnyomású pisztolyt.

3. A készülék kapcsolóját állítsa „I” állásba és működ-

tesse a készüléket 5-10 másodpercig.

4. Zárja el a magasnyomású pisztolyt.

5. A készülék kapcsolót állítsa „0” állásba.

6. A hálózati dugaszcsatlakozót száraz kézzel húzza

ki a dugaszolóaljzatból.

7. Távolítsa el a vízbefolyást.

8. Nyissa meg a magasnyomású pisztolyt, míg a ké-

szülék el nem éri a nyomásmentes állapotot.

9. Tolja előre a biztosító reteszt.

A magasnyomású pisztoly biztosítva van. Szállítás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Szállítás és tárolás közben vegye figyelembe a készü- lék súlyát. FIGYELEM Szakszerűtlen szállítás Károsodás veszélye Védje a magasnyomású pisztoly kihúzó karját a károso- dástól. A készülék szállítása járműveken: A készüléket a mindenkor hatályos irányelvek szerint biztosítsa csúszás és felborulás ellen. A készülék szállítása hosszabb útvonalon: Tolja vagy húzza a készülék tolókengyelét. Darus szállítás VESZÉLY Sérülésveszély A daruval nem megfelelően szállított készülék leeshet és sérüléseket okozhat. Kövesse a helyi balesetmegelőzési előírásokat és biz- tonsági tanácsokat. A készüléket csak olyan személyek szállíthatják daru segítségével, akik oktatásban részesültek a daru keze- lését illetően. Minden darus szállítás előtt ellenőrizze az emelőeszköz esetleges sérüléseit. Minden darus szállítás előtt bizonyosodjon meg a ké- szülék épségéről. A készüléket kizárólag a fejezet végén leírtak szerint emelje. A teherfelfüggesztő berendezés csatlakoztatása a ké- szülék tolókengyeléhez tilos. Ne használjon emelőláncokat. Biztosítsa az emelőberendezést a teher felügyelet nél- küli felhúzása ellen. A darus szállítás előtt távolítsa el a magasnyomású pisztollyal rendelkező szórócsövet, a fúvókákat és az egyéb lazán rögzített tárgyakat. Az emelési folyamat során ne szállítson tárgyakat a ké- szüléken. Ne álljon a teher alatt. Ügyeljen arra, hogy a daru veszélyességi tartományá- ban ne tartózkodjon senki. Ne hagyja a készüléket felügyelet nélkül lógni a darun.

1. Rögzítse az emelőberendezést a készülékhez.

Ábra H Ábra I Ábra J Tárolás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Szállítás és tárolás közben vegye figyelembe a készü- lék súlyát. A készüléket csak belső helyiségben tárolja. A készülék tárolása

1. A magasnyomású pisztollyal rendelkezőt szórócsö-

vet helyezze a fúvókatartóba és rögzítse a szórócső tartóba.

2. A hálózati kábelt tekerje a kábeltartó köré és rögzít-

se a kábelkapoccsal.

3. A magasnyomású tömlő feltekerése:

a Az S verzió: Tekerje fel a magasnyomású tömlőt, helyezze a tömlőtartóra és rögzítse a gumifeszí- tővel. b SX/SXA változat: A magasnyomású tömlőt teker- je a tömlődobra. Fagyvédelem FIGYELEM A fagy tönkreteszi a nem teljesen víztelenített ké- szüléket. A készüléket fagymentes helyen tárolja. Ha a fagymentes tárolás nem lehetséges:

1. Engedje le a vizet.

2. A készülékbe szivattyúzzon a kereskedelemben

kapható fagyálló szert.

3. A készüléket legfeljebb 1 percen át járassa, míg a

szivattyú és a vezetékek ki nem ürülnek. Megjegyzés Használjon a gépjárművekhez használt, glikolalapú fa- gyálló szert. A fagyálló gyártójának használati előírásait tartsa be. Ápolás és karbantartás VESZÉLY Nem szándékosan beinduló készülék Sérülésveszély, áramütés veszélye Minden munkavégzés előtt kapcsolja ki a készüléket és húzza ki a hálózati dugaszból. Megjegyzés A fáradt olajat csak az erre kijelölt gyűjtőhelyeken sza- bad ártalmatlanítani. A keletkező fáradt olajat, kérjük, ott adja le. A környezet fáradt olajjal történő szennyezé- sét a törvény bünteti. Biztonsági felülvizsgálat / Karbantartási szerződés Kereskedőjével megállapodhatnak egy rendszeres biz- tonsági felülvizsgálatban vagy köthetnek egy karbantar- tási szerződést. Javasoljuk, hogy kérjen tanácsot. Karbantartási időközök Minden beüzemelés előtt Vizsgálja meg a hálózati kábel esetleges sérüléseit. A sérült kábelt haladéktalanul cseréltesse ki a felha- talmazással rendelkező ügyfélszolgálattal vagy vil- lamos szakemberrel. Ellenőrizze a magasnyomású tömlő esetleges káro- sodásait. A sérült magasnyomású tömlőt haladéktalanul cse- rélje ki. Ellenőrizze a készülék tömítettségét.Magyar 163 Percenként 3 csepp víz engedélyezett. Komolyabb tömítetlenség esetén keresse fel ügyfélszolgálatun- kat. Hetente Ellenőrizze az olajszintet. Tejszerű olaj esetén (víz- tartalmú olaj) azonnal forduljon az ügyfélszolgálatot. Tisztítsa meg a finomszűrőt. Ábra K 1 Szűrőház 2 Finomszűrő 3 O-gyűrű 4 Csap, kinyitható 5 csatlakozócsonkok 6 Hollandi anya a Tekerje le a hollandianyát. b Húzza ki a csatlakozócsonkot. c Húzza ki a finomszűrőt a szűrőburkolatban lévő csapból. d Öblítse a finomszűrőt tiszta vízzel vagy fújja ki sű- rített levegővel. e Ellenőrizze a finomszűrő O-gyűrűjét és szükség esetén cserélje ki. f Telepítse a finomszűrőt a szűrőburkolatba. g Ellenőrizze a csatlakozócsonk O-gyűrűjét és szükség esetén cserélje ki. h Csatlakoztassa a csatlakozócsonkot. i Csavarozza fel a hollandi anyát, majd kézzel húz- za meg. Minden 500 üzemóra után, de legalább évente A készülék karbantartását az ügyfélszolgálattal vé- geztesse el. A magasnyomású szivattyú olajcseréje: a Billentse hátra és tegye le a készüléket. b Helyezzen egy gyűjtőtartályt a leeresztő csatorna alá és eressze le a fáradt olajt. Ábra L 1 Kapocs 2 O-gyűrű 3 Dugó 4 Leeresztő csatorna c Húzza lefelé és távolítsa el a bilincset. d Húzza ki a dugót. e Eressze le az olajat egy felfogótartályba. f Ellenőrizze a dugó O-gyűrűjét és szükség esetén cserélje ki. g Telepítse a dugót és rögzítse a bilinccsel. h Távolítsa el törléssel a leeresztő csatornában maradt olajt. i Állítsa be a készüléket. j Csavarja ki a készülék burkolatának rögzítőcsa- varját. k Vegye le a készülék burkolatát. l Távolítsa el az olajtartály fedelét. Ábra D 1 Fedél 2 Olajtartály m Az új olajmennyiséget adagolja lassan, így bizto- sítva a légbuborékok kijutását. Az olaj mennyisé- get és típust a „Műszaki adatok” fejezet tartalmazza. n Telepítse vissza az olajtartály fedelét. o Telepítse vissza és rögzítse a készülékfedelet. p Üzemeltesse a készüléket 5 percig, majd elle- nőrizze ismét az olajszintet. Karbantartási munkálatok Az automatikus tömlődob magasnyomású tömlőjének cseréje 몇 FIGYELMEZTETÉS Sérülésveszély A tömlődob váratlanul nagyon gyorsan elfordulhat, ami- kor a reteszelő leválasztódik. Óvatosan kövesse az alábbi lépéseket, és rögzítse a tömlődobot az ismertetett módon. Megjegyzés Ezzel a készülékkel kizárólag az „Ultra Guard” típusú magasnyomású tömlők használhatók.

1. Használjon csavarhúzót és távolítsa el a tömlődob

fedelét. Ábra M 1 Fedél

2. A magasnyomású tömlőt teljesen tekerje le tömlő-

3. Helyezzen be egy SW 10-es imbuszkulcsot a ház

hatszögletű nyílásába. Helyezze be a kulcsot olyan mélyre, hogy a tömlődob blokkolódjon. Ábra N 1 Nyitás, hatszögletű Ábra O 1 SW 10 hatlapfejű csavarkulcs

4. Csavarja ki a 2 csavart.

Ábra P 1 Tömlőstop 2 Magasnyomású tömlő 3 Csavar

5. Távolítsa el a tömlődugót a magasnyomású tömlő-

6. Húzza ki a biztosítóhorgot.

Ábra Q 1 Tömlőcsatlakozó 2 Csavaralátétek 3 Magasnyomású tömlő 4 Biztonsági kampó

7. Kapcsolja le a magasnyomású tömlőt a tömlőcsatla-

8. Az új magasnyomású tömlőt vezesse át a tömlőve-

zető görgőkön és csatlakoztassa a tömlőcsatlako- zóhoz. Vegye figyelembe a tömlődob forgásirányát. Ábra R 1 Tömlővezető görgők

9. A biztosítóhorgot helyezze a tömlőcsatlakozóba.

10. Ellenőrizze, hogy az alátétek a biztonsági kampó

mögött vannak-e.164 Magyar

11. Helyezze fel a tömlődugót a tömlőcsatlakozó másik

végére. Távolság a tömlő végétől kb. 1 m (a magas- nyomású pisztolyig).

12. Csatlakoztassa a készüléket a víz- és áramforrás-

hoz, helyezze üzembe, és ellenőrizze a csatlakozás tömítettségét.

13. Feszítse ki a tömlőt és tartsa feszesen. A tömlő fe-

szítését követően húzza ki a hatlapfejű csavarkul- csot.

14. Reteszelje ki a tömlődobot a magasnyomású tömlő

meghúzásával, és hagyja, hogy a magasnyomású tömlő lassan feltekeredjen. A tömlő tartásával elle- nőrizze a feltekercselési sebességet.

15. Helyezze vissza a fedelet.

A kézi vezérlésű tömlődob magasnyomású tömlőjének cseréje

1. A magasnyomású tömlőt teljesen tekerje le tömlő-

2. Emelje ki a magasnyomású tömlő rögzítőkapcsait

és húzza ki a tömlőt.

3. A tömlőkarmantyút tolja teljesen a tömlődob csomó-

pontjába és rögzítse a rögzítőkapcsokkal. Segítség üzemzavarok esetén VESZÉLY Nem szándékosan beinduló készülék, áramvezető alkatrészek érintése Sérülésveszély, áramütés veszélye A készüléken végzett munkák előtt kapcsolja ki a ké- szüléket. Húzza ki a hálózati dugaszt. Az elektromos alkatrészeken végzendő minden ellenőr- zést és munkálatot szakszemélyzettel végeztessen el. A jelen fejezetben nem található üzemzavarok esetén keresse fel a felhatalmazott ügyfélszolgálatot. Ellenőrzőlámpa Megjegyzés Ezzel a funkcióval kizárólag a HD 10/25... és a HD 13/ 18... készülékek rendelkeznek. Az ellenőrzőlámpa jelzi az üzemállapotot (zöld) és a hi- bákat (piros). Ellenőrzőlámpa visszaállítása

1. A készülék kapcsolót állítsa „0” állásba.

2. Várjon néhány másodpercet.

3. Állítsa a készülékkapcsolót „I” állásba.

Üzemállapot-jelző Folyamatos zöld fény A készülék üzemkész. 1 zöld villogás Az üzemkész állapot 30 perc folyamatos üzemelés után megszűnik és a készülék kikapcsol (biztonság megron- gálódott magasnyomású tömlő esetén). A készenléti idő újraindítása:

1. A készülék kapcsolót állítsa „0” állásba.

2. Várjon néhány másodpercet.

3. Állítsa a készülékkapcsolót „I” állásba.

Üzemzavarjelzés Egyszer villog pirosan A magasnyomású oldal tömítetlen.

1. Ellenőrizze a magasnyomású tömlő, a tömlőcsatla-

kozások és a magasnyomású pisztoly tömítettsé- gét. 2 piros villogás A motor túl forró.

1. A készülék kapcsolót állítsa „0” állásba.

2. Hagyja lehűlni a készüléket.

3. Állítsa a készülékkapcsolót „I” állásba.

Megjegyzés Ha a hiba ismételt előfordul ellenőrizze a fúvókát, az adagolt víz hőmérsékletét, a környezeti hőmérsékletet és a hálózati feszültséget. Háromszor villog pirosan Hiba történt az áramellátásban.

1. Ellenőrizze a hálózati csatlakozást és a hálózati biz-

tosítékokat. Négyszer villog pirosan Az áramfelvétel túl magas.

1. Forduljon az ügyfélszolgálathoz.

Üzemzavarok kijelzés nélkül A készülék nem indítható be.

1. Ha az ellenőrzőlámpa zöld színnel villog:

a A készülék kapcsolót állítsa „0” állásba. b Állítsa a készülékkapcsolót „I” állásba.

2. Hagyja a motort kihűlni:

a A készülék kapcsolót állítsa „0” állásba. b Hagyja lehűlni a készüléket. c Állítsa a készülékkapcsolót „I” állásba.

3. Ellenőrizze a hálózati kábel esetleges sérüléseit.

4. Ellenőrizze a hálózati feszültséget.

5. Elektromos meghibásodás esetén keresse fel az

ügyfélszolgálatot. A készülék nem kerül nyomás alá

1. Bizonyosodjon meg a magasnyomású fúvóka meg-

felelő méretéről (lásd a „Műszaki adatok” című feje- zetet).

2. Tisztítsa meg vagy cserélje ki a fúvókát.

3. Légtelenítse a készüléket (lásd a „Vízcsatlakozás/

Készülék légtelenítése” című fejezetet).

4. Tisztítsa meg a finomszűrőt és szükség esetén cse-

rélje ki (lásd az „Ápolás és karbantartás/Hetente” című fejezetet).

5. Ellenőrizze az adagolt vízmennyiséget (a szüksé-

ges mennyiséget a „Műszaki adatok” című fejezet tartalmazza).

6. Szükség esetén keresse fel az ügyfélszolgálatot.

A szivattyú tömítetlen. Percenként legfeljebb 3 csepp víz engedélyezett. Ennél komolyabb tömítetlenség esetén a készülé- ket vizsgáltassa át az ügyfélszolgálattal. A szivattyú kopog

1. Ellenőrizze az adagolt vízmennyiséget (a szüksé-

ges mennyiséget a „Műszaki adatok” című fejezet tartalmazza).

2. Légtelenítse a készüléket (lásd a „Vízcsatlakozás/

Készülék légtelenítése” című fejezetet).

3. Tisztítsa meg a finomszűrőt és szükség esetén cse-

rélje ki (lásd az „Ápolás és karbantartás/Hetente” című fejezetet).

4. Szükség esetén keresse fel az ügyfélszolgálatot.

A tisztítószer-hozzákeverés túl alacsony

1. Bizonyosodjon meg arról, hogy a pohárhablándzsa

megegyezik a készülék szállítási kapacitásával.

2. Töltse fel a pohárhablándzsát.

3. Helyezzen nagyobb szűkítőt a szívótöml

4. Bizonyosodjon meg arról, hogy a szívótömlő és a

pohárhablándzsa nem tartalmaz tisztítószer lerakó- dásokat. A lerakódásokat langyos vízzel távolítsa el.

5. Szükség esetén keresse fel az ügyfélszolgálatot.Magyar 165

A habmennyiség túl alacsony

1. Bizonyosodjon meg arról, hogy a pohárhablándzsa

megegyezik a készülék szállítási kapacitásával.

2. Bizonyosodjon meg arról, hogy a szívótömlő és a

pohárhablándzsa nem tartalmaz tisztítószer lerakó- dásokat. A lerakódásokat langyos vízzel távolítsa el.

3. Szükség esetén keresse fel az ügyfélszolgálatot.

Garancia Minden országban az illetékes értékesítőnk által bizto- sított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kér- jük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A cím a hátoldalon található) A garanciával kapcsolatos további információk (amen- nyiben elérhetők) megtekinthetők a Kärcher Magyaror- szág Szerviz elemének „Letöltések” menüjében. EU-megfelelőségi nyilatkozat Ezúton kijelentjük, hogy az alább megjelölt gép tervezé- se és felépítése alapján, valamint az általunk forgalom- ba hozott kivitelben megfelel a vonatkozó EU- irányelvek alapvető biztonsági és egészségügyi köve- telményeinek. A gépen végzett, de velünk nem egyez- tetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Magasnyomású mosó Típus: 1.286-xxx.x Vonatkozó EU-irányelvek 2000/14/EK 2006/42/EK (+2009/127/EK) 2011/65/EU 2014/30/EU 2009/125/EK Alkalmazott rendelet(ek) (EU) 2019/1781 Alkalmazott harmonizált szabványok EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 9/20-4 S HD 10/21-4 S EN 61000-3-11: 2020 HD 13/18-4 S HD 10/25-4 S EN 62233: 2008 Alkalmazott nemzeti szabványok

Zajteljesítményszint dB(A) HD 9/20-4 S(XA) Mért: 91 Szavatolt: 93 HD 10/21-4 S(XA) Mért: 91 Szavatolt: 93 HD 13/18-4 S(XA) Mért: 91 Szavatolt: 93 HD 10/25-4 S(XA) Mért: 91 Szavatolt: 93 Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el. Dokumentációs meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: [phone] Fax: [phone] Winnenden, 2023/08/01 Műszaki adatok HD 9/ 20-4 S HD 9/ 20-4 SX Plus HD 9/ 20-4 SXA HD 10/ 21-4 S HD 10/ 21-4 SX Plus HD 10/ 21-4 SXA HD 10/ 21-4 S Országvariáns Ország EUEUEUEUEUEUKAP Elektromos csatlakozás Feszültség V 400 400 400 400 400 400 380 Fázis ~ 3333333 Frekvencia Hz 50 50 50 50 50 50 50 Maximális megengedett hálózati im- pedancia

Csatlakozási teljesítmény kW 7,0 7,0 7,0 8,0 8,0 8,0 8 Védettség IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Hálózatvédelem (lassú, Char. C)A 16161616161616 Hosszabbító kábel 10 m mm

4444444166 Magyar Vízcsatlakozás Hozzáfolyási nyomás (max.) MPa1111111 Hozzáfolyási hőmérséklet (max.)°C 60606060606060 Hozzáfolyási mennyiség (min.) l/h 1100 1100 1100 1200 1200 1200 1200 Szívómagasság (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Vízbeviteli tömlő minimum hossz m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Vízbeviteli tömlő minimum átmérő in1111111 Szívószűrő rendelési szám 4.730-

A készülék teljesítményre vonatkozó adatai A sztenderd fúvókaméret 047 047 047 050 050 050 050 Víz üzemi nyomása normál fúvókával MPa 20 20 20 23 23 23 21 Működési túlnyomás (max.) MPa 25 25 25 25 25 25 25 Szállítási mennyiség, víz l/min 15 15 15 16,7 16,7 16,7 16,67 A magasnyomású pisztoly vissza- lökőereje N 48494956565656 Méretek és súlyok Jellemző üzemi súly kg 62,4 67,1 74 63,4 68,1 75 63,4 Hosszúság mm 607 607 607 607 607 607 607 Szélesség mm 518 518 518 518 518 518 518 Magasság mm 1063 1063 1063 1063 1063 1063 1063 Olajmennyiség l 1,0 1,0 1,0 1,0 1,0 1,0 1 Olajfajta típus SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Az EN 60335-2-79 szerint meghatározott értékek Kéz-kar-vibrációs érték m/s

dB(A)72727272757570 Bizonytalansági paraméter K

dB(A)3333333 mért hangteljesítményszint L

j0.0283 0.0452+ j0.0283 0.0452+ j0.0283 Csatlakozási teljesítmény kW 8,8 8,8 7,5 8 8,5 8,8 8,8 Védettség IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Hálózatvédelem (lassú, Char. C)A 16162516251616 Hosszabbító kábel 10 m mm

A készülék teljesítményre vonatkozó adatai A sztenderd fúvókaméret 047 047 055 050 050 075 075 Víz üzemi nyomása normál fúvókával MPa 25 25 19 22 23 18 18 Működési túlnyomás (max.) MPa 28 28 22 25 26 25 25 Szállítási mennyiség, víz l/min 16,67 16,67 16,67 16,67 16,67 21,67 21,67 A magasnyomású pisztoly vissza- lökőereje N 62625458606868 Méretek és súlyok Jellemző üzemi súly kg 67 78,6 67,0 67 75 69,8 81,4 Hosszúság mm 607 607 607 607 607 607 607 Szélesség mm 518 518 518 518 518 518 518 Magasság mm 1063 1063 1063 1063 1063 1063 1063 Olajmennyiség l 1,01,01111,01,0 Olajfajta típus SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Az EN 60335-2-79 szerint meghatározott értékek Kéz-kar-vibrációs érték m/s

dB(A)74767575757475 Bizonytalansági paraméter K

dB(A)3333333 mért hangteljesítményszint L
