Márka	Samsung
Modell	RB33B610EBN
Terméktípus	Hűtő-fagyasztó kombináció
Nettó össztérfogat	Körülbelül 330 L
Hűtőtérfogat	Körülbelül 230 L
Fagyasztótérfogat	Körülbelül 100 L
Éghajlati osztály	SN-T (kiterjesztett alosztály)
Ajtók száma	2 ajtó
Hűtési típus	No Frost (ventilátoros)
Belső világítás	LED
Ajtóriasztó	Igen
Energiaosztály	E (új címke szerint)
Éves fogyasztás	Körülbelül 250 kWh/év
Zajszint	35 dB
Méretek (M x Szé x Mé)	178 x 59.5 x 66 cm
Nettó tömeg	Körülbelül 68 kg
Tápellátás	220-240 V, 50 Hz
Felhasználó által javítható alkatrészek	Fogantyúk, tömítések, fiókok, zsanérok
Karbantartás és tisztítás	Automatikus leolvasztás, belső tisztítás puha ruhával és szappanos vízzel
Biztonság	Használat előtt húzza ki a csatlakozót, viseljen védőkesztyűt

Gyakran ismételt kérdések - RB33B610EBN SAMSUNG

Hogyan cseréljük ki a hűtő fogantyúját?

Először távolítsa el a csavarsapkákat egy laposfejű csavarhúzóval, majd csavarozza ki a csavarokat egy Phillips csavarhúzóval. Szerelje fel az új fogantyút fordított sorrendben. Ügyeljen arra, hogy ne karcolja meg az ajtót, és húzza meg szorosan a csavarokat.

Hogyan lehet megfordítani az ajtók nyitását?

Húzza ki a készüléket, távolítsa el a takarókat, húzza ki a csatlakozókat, szerelje le a felső, középső és alsó zsanérokat, majd a visszaszereléskor kövesse a fordított sorrendet. Figyelem: az ajtók nehezek, tegyen alá kartont a lerakáshoz.

Hol találom a modell alkatrészeit?

Látogasson el a samsung.com/support oldalra, és adja meg az RB33B610EBN modellkódot az elérhető alkatrészek ellenőrzéséhez. A felhasználó által javítható alkatrészek: fogantyúk, tömítések, fiókok és zsanérok.

Hogyan cseréljük ki az ajtótömítést?

Nyissa ki az ajtót, húzza le a régi tömítést. Rögzítse az új tömítést, ügyelve arra, hogy ne maradjon rés a tömítés és az ajtó között a hideg levegő szivárgásának elkerülése érdekében.

Hogyan távolítsunk el egy fiókot a fagyasztóból?

Emelje fel óvatosan a fiók elejét, és csúsztassa ki. Visszahelyezéskor kövesse a fordított lépéseket, és győződjön meg arról, hogy megfelelően illeszkedik a sínbe.

Megjavíthatom magam a zsanérokat?

Igen, de legyen óvatos: az ajtók nehezek. Húzza ki a készüléket, távolítsa el a csatlakozókat, és csavarozza ki a zsanérokat. Javasolt két személy jelenléte. Használjon 10 mm-es kulcsot és Phillips csavarhúzót.

Hogyan tisztítsuk meg a hűtő belsejét?

Húzza ki a készüléket, távolítsa el a polcokat és fiókokat. Tisztítsa meg puha, szappanos vízbe mártott ruhával. Öblítse le és szárítsa meg. Ne használjon súrolószereket.

Mi a teendő áramszünet esetén?

Kerülje az ajtók kinyitását. Az ételek több órán át hidegek maradnak. A fagyasztóban a fagyasztott ételek akár 48 óráig is eltarthatók, ha az ajtó zárva marad.

Hogyan állítsuk be a hőmérsékletet?

Használja a hűtő belsejében lévő vezérlőpanelt. Az ajánlott hőmérséklet 3-4°C a hűtőben és -18°C a fagyasztóban.

Miért zajos a hűtőm?

A normál működési zajok közé tartozik a kompresszor, a ventilátor és a leolvasztás. Ha a zaj szokatlan, ellenőrizze, hogy a készülék vízszintesen áll-e, és nem érintkezik-e más tárgyakkal.

HASZNÁLATI ÚTMUTATÓ RB33B610EBN SAMSUNG

• Asegürese de que los conectores de los cables estén connectados correctamente.

• Tenga cuidado de no danar los cables al fijar la cubierta superior

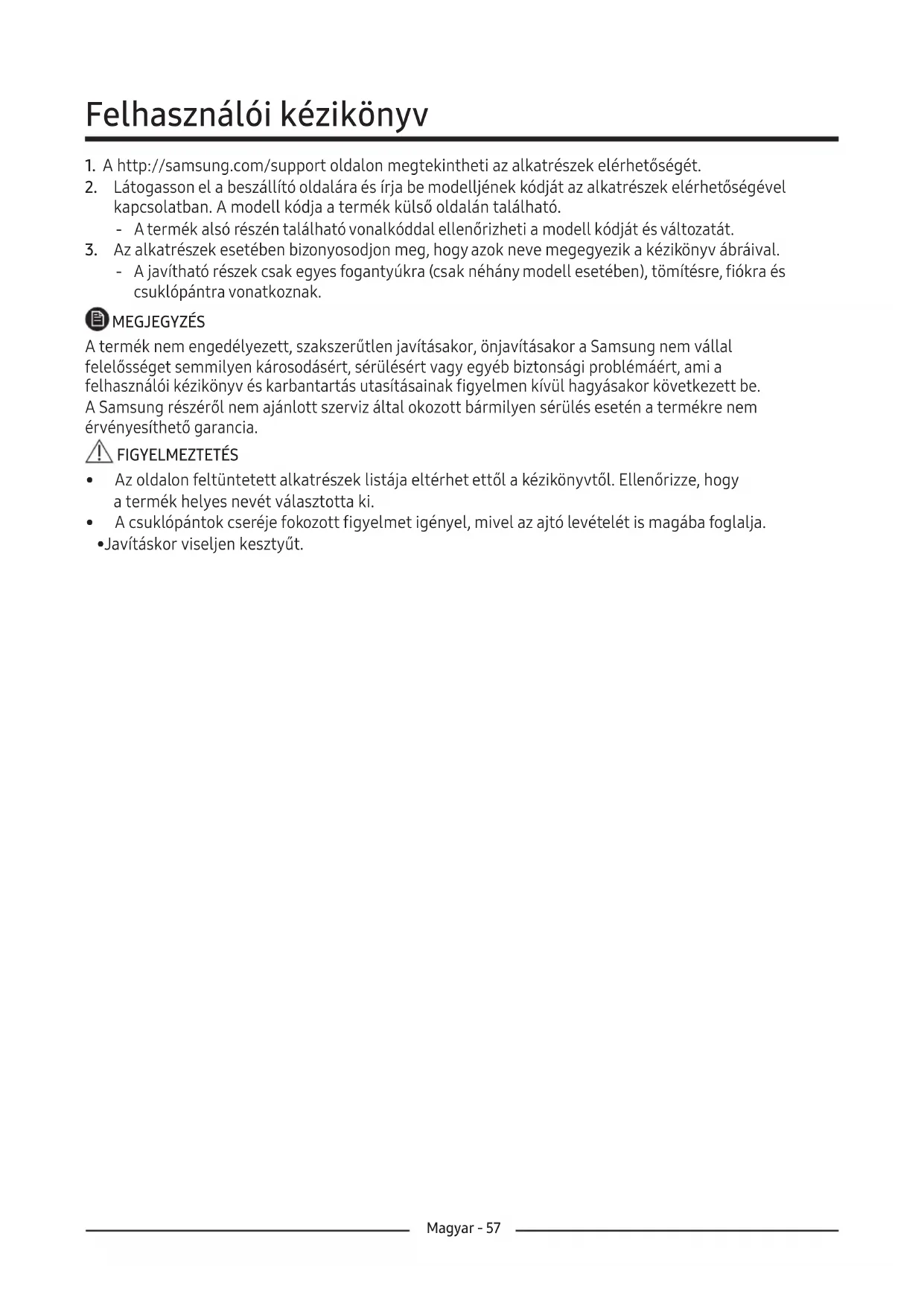

• A http://samsung.com/support oldalon megtekintheti az alkatreszek elerhetoségét.

• Latogasson el a beszallito oldalara es irja be modelljenek kodjat az alkatreszek elerhetosogevel kapcsolatban. A modell kodja a termek kulso oldalan talalhato.

• A termek also részén taláható vonalkóddal Ellenőrizheti a modell kódját és valtozatát.

• Az alkatreszek esetebenBizonyosodjon meg, hogy azok neve megegyzik a kezikonyv abraival.

• A javithato részek csak egyes fogantyukra (csak nehany modell esetében), tomitésre, fiókra és csuklópántra vonatkoznak.

MEGJEGYZES

A termek nem engedélyezett, szakszerütlen javításakor, önjavításakor a Samsung nem vällal felelòsséget semmilyen károsodásert, sérülésert vagy egyeb biztonsági problémaért, ami a felhasznález ákézikönyv és karbantartás utasításainak figyelmen kívül hagyásakor következzett be. A Samsung részeröl nem ajánlett szerviz által okozott barmilyen sérülés esétén a termékre nem érvényesithető garancia.

FIGYELMEZTETES

• Az oldalon felttuntetatt alkatreszek listaja eltérhet ettol a kezikonyvtol. Ellenorizze, hogy a termek helyes nevét valasztotta ki.
  A csuklopantok csereje fokozott figyelmet igenyel, mivel az ajto levetelet is magaba foglalja.
  Javitaskor viseljen kesztyut.

A hütöszekrény valós képe és alkatrészei elterhetnekaz adott országtól és modelltól fuggöen.

01 Felso csuklopant

02 Kosar

03 Cajon

04 Fogantyuk (Csak egyes modellek)

05 Kozepso csuklopant

06 Vonalkócímke

07 Also csuklopant

Fogantyuk cseréje

A modell neve: RB29F, RB29H, RB30J, RB31F, RB31H, RB33J, RB34J, RB3CJ

Amit a csillagok helyettesiteneka modelltol fuggoen kulönbozhet.

A csillag (csillagok) a modell kódjan jelzi annak valtozatát és a kódban (0-9) vagy (A-Z) betüvel helyettesíthetők.

FIGYELMEZTETES

-Az ajto fogantuyjänak cseréjekor ügyeljen az ajto epségere.
- A fogantyukat ovatosannyomja meg a tamaszoknál. Ellenőrizze, hogy ne legyen rés a tamaszok és az ajtó között.
A fogantyú felhelyezéskor húzza be a csavarokat.
A termek hasznalata elott ellenorizze a fogantyut.

Szükséges eszközök (nem biztosítottak)

Philips csavarhuzo Lapes feju csavarhuzo

Fogantyuk levetele

MEGJEGYZES

Ez a folyamat a hútó és fagyasztó mindkét oldalán kivitelezhető.

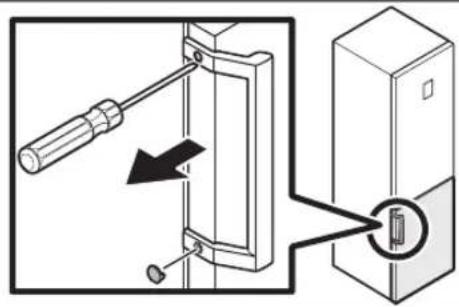

1. A csavarok fedeleinek levetelekor hasznaljon csavarhuzot.

2. A fogantyú levétele után helyezze vissza a csavarok fedelét.

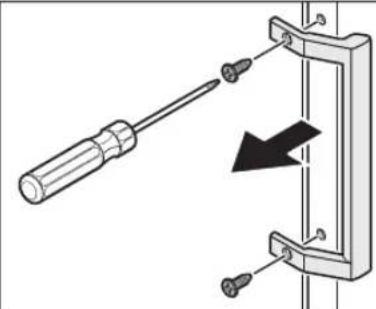

3. A fogantyú csavarjainak levetelekor használjon Philips csavarhúzót.

MEGJEGYZES

Ezeket a csavarokat hasznalja a fogantyu ellentetes oldalra valo felerositesekor.

1. Az uy fogantyut a szetszerelés forditott sorrendjuben szerelje fel.

Kosar csereje

FIGYELMEZTETES

Bizonyosodjon meg, hogy a keretet megfeleloen rogzítette. Ellenkező esetben a hütoból a hideg levego szivároghat ki.

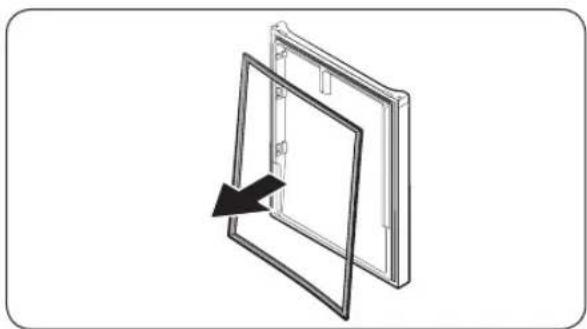

Kosár levétele

Nyissa ki az ajtó és az ajtoról vegye le a keretet.

Kosar cseréje

Az uy keretehelyezeahutooajtajara. Ellenorizze, hogy az uy keret es az ajto kozott ne legyen hezag.

Fiok cseréje

FIGYELMEZTETES

Ellenorizze, hogy a szereles soran a fiok megfeleloen legyen a sinre helyezve.

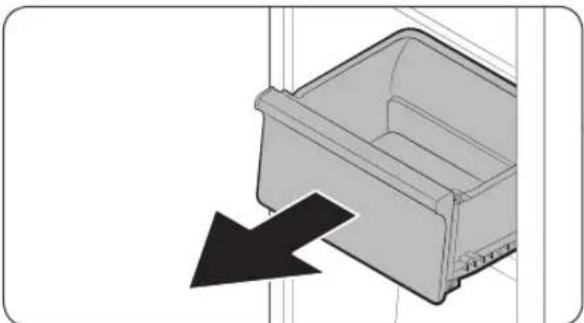

Fiokeltavolitasa

Finoman emelje fel a fiok elejét es húzza kifelé.

Fiokov vissahelyezese A fiokov vissahelyezese az eltavolitas forditott sorrendje szerint tortenik.

A csuklopantok cserejhez elszor az ajtot kell levenni.

FIGYELMEZTETES

• Az ajtók levételekor fokozott figyelmet kell szentelni a súlynak.
  A csuklopantok cserejekor helyezzen puha anyagot az ajtora, nehogy azimuthgarcolodjon.
• A csuklopantokkal ovatosan kell banni es két masik embarnek kell azt kicserelni, ezert ajanolott szakemberh hivni.
  Ha a pantot az ajto megtamasztasa nelkul csereli le, az ajto leeshet vagy serelest okozhat.

Acsuklopanton a tengelyt alaposan meg kell huzni.

Ellenorizze, hogy a csuklopant megfeleloen illeszkedik a szekrenyhez.
A gezeték csatlakozóit is megfeleloen kell csatlakoztatni.
A fedel rögzítésekor ügyeljen a vezétékek epsegère.

FIGYELMEZTETES

• A hútō billentéséhez/megdontéséhez legalább 2 személy szükséges.
  -Az ajtok megforditásakor húzza ki a gezétéket a halózataból.

Szükséges eszközok (nem biztositottak)

Philips csavarhuzo Lapes fejucsavarhuzo 11 mm-escsavarkulcs

10 mm-es csokulcs 8 mm-es csokulcs 10 mm-es csavarkulcs

Ajtó megfordítása

MEGJEGYZES

A fogantyukkal ellatott modelleknél elször a fogantyukat cserelje fel. (Részletesebb informaciókert lásd "Ajto fogantyujának cseréje (Fogantyukkal ellatott modellek) részt.)

1. Távolítsa el az ajtó kabel burkolatát (1). Szerelje le az ajtónyilás takaró lemezt (2).

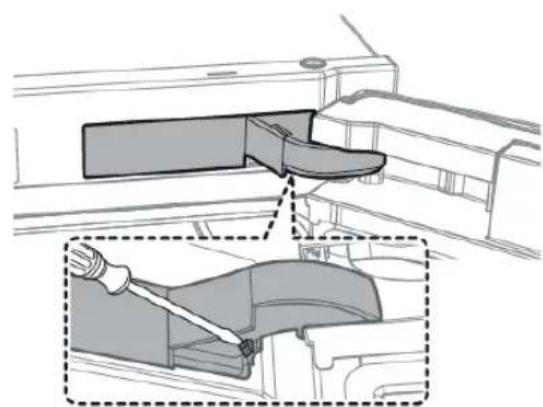

1. Távolítsa el a csuklópántot a kampo eltolásával.

2. Hasznaljon lapos feju csavarhuzot es helyezze vissza.

3. Emelje fel a fedelet es nyomja meg a kampot (Ugyeljen az epségère)
4. Nyomás altali szétzedés

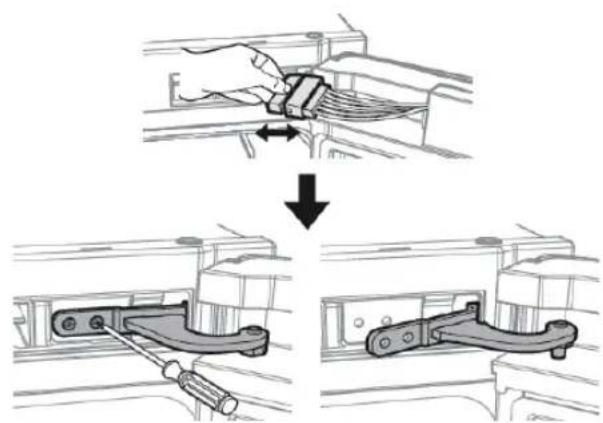

1. Kapcsolja szeta huto ajtajanak gezetekét. -Ea lépés néhany modellnel nem alkalmazható.

FIGYELMEZTETES

A csatlakozókat ne húzza meg tül erösen.

1. Vegye ki a csavarokat.
2. (Leyenovatos, nehogy az ajtó szétzedéskor leessen.)

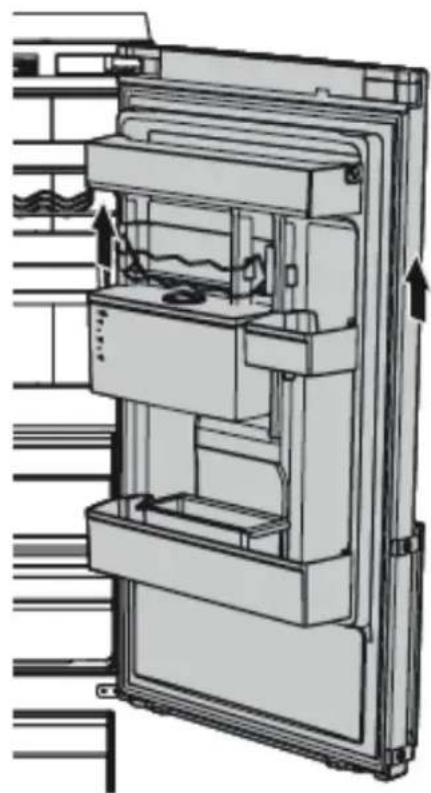

1. A húto ajtajat a kózéps'o pansrol ovatosan es egyenesen felemelve vegye le.

FIGYELMEZTETES

Azajto nehéz, ezert legyen ovatos nephogy annak eltávolításakor sérülést okozzon.

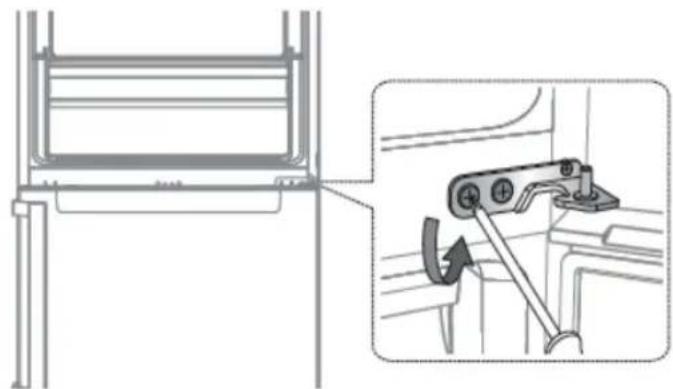

1. A kozepso csuklopant leszerelsehez Philips (+) feju csavarhuzoal lazitsa meg a csavarokat.

FIGYELMEZTETES

A fagyasztó ajtaja elóre eshet, ezert tamassza meg.

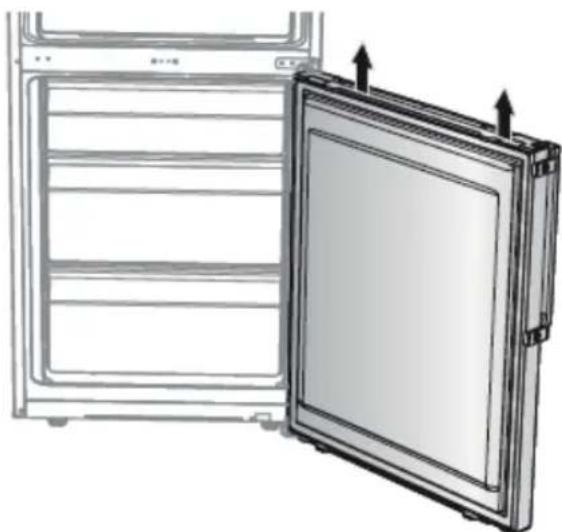

1. Távolítsa el a fagyasztó ajtajat az also csuklopántról való ovatos leemeléssel.

FIGYELMEZTETES

Az ajtó nehéz, ezert ügyeljen arra, nepogy annak eltávolításakorsérülést szenvedjen.

1. Haa fagyasztó ajtaja az also zsanéron (A) ül, lassan húzza meg az also csuklópantot (A), hogy eltávolítsa azt a hütószekrény aljan levő tartóból. Ha az also csuklópant lekerült a tartóról, vegye le a fagyasztó ajtajáról, majd az ajtóhúzza lefelé, hogy levegye a kozépső pantrol is (B).

FIGYELMEZTETES

Az ajto leesésénék megakadályozásához a fagyasztó ajtaját tartani kell addig, amígBiztonságosan nem lesz leveve a kóépsoc suklópántról (B).

1. A kozepso csuklopant csavarjainak eltavolitasahoz (A) hasznaljon Philips csavarhuzotes 10 mm-es csokulcsot.
2. A fedel rahelysezé utan a szétzerelés forditott sorrendje szerint szerelje össze a felso, kozépső és/vagy also pantot.

FIGYELMEZTETES

Ellenorizze a vezétékek helyescatlakoztatását.
- A fedel rögzítéskor ügyeljen a vezétékek epsegère.

Celés tub 10 mm Celés tub 8 mm Celés 10 mm
