Marca	Samsung
Modello	RB33B610EBN
Tipo di prodotto	Frigorifero-congelatore
Volume totale netto	Circa 330 L
Volume frigorifero	Circa 230 L
Volume congelatore	Circa 100 L
Classe climatica	SN-T (sottoclasse estesa)
Numero di porte	2 porte
Tipo di raffreddamento	No Frost (ventilato)
Illuminazione interna	LED
Allarme porta	Sì
Classe energetica	E (secondo nuova etichetta)
Consumo annuo	Circa 250 kWh/anno
Livello sonoro	35 dB
Dimensioni (A x L x P)	178 x 59.5 x 66 cm
Peso netto	Circa 68 kg
Alimentazione	220-240 V, 50 Hz
Pezzi riparabili dall'utente	Maniglie, guarnizioni, cassetti, cerniere
Manutenzione e pulizia	Sbrinamento automatico, pulizia interna con panno morbido e acqua saponata
Sicurezza	Scollegare prima di qualsiasi intervento, utilizzare guanti di sicurezza

Domande frequenti - RB33B610EBN SAMSUNG

Come sostituire la maniglia del frigorifero?

Rimuovere prima i copriviti con un cacciavite a testa piatta, poi svitare le viti con un cacciavite a croce. Montare la nuova maniglia in ordine inverso. Fare attenzione a non graffiare la porta e serrare bene le viti.

Come invertire l'apertura delle porte?

Scollegare l'apparecchio, rimuovere i coperture, scollegare i connettori, smontare le cerniere superiore, centrale e inferiore seguendo l'ordine inverso per il rimontaggio. Attenzione: le porte sono pesanti, prevedere un cartone per appoggiarle.

Dove trovare i pezzi di ricambio per questo modello?

Consultare il sito samsung.com/support e inserire il codice modello RB33B610EBN per verificare i pezzi disponibili. I pezzi riparabili dall'utente sono maniglie, guarnizioni, cassetti e cerniere.

Come sostituire la guarnizione della porta?

Aprire la porta, rimuovere la vecchia guarnizione tirandola. Fissare la nuova guarnizione assicurandosi che non ci siano spazi tra la guarnizione e la porta per evitare perdite di aria fredda.

Come rimuovere un cassetto dal congelatore?

Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere per rimuoverlo. Per rimetterlo, seguire i passaggi inversi assicurandosi che sia correttamente inserito nella guida.

Posso riparare da solo le cerniere?

Sì, ma fare attenzione: le porte sono pesanti. Scollegare l'apparecchio, rimuovere i connettori e svitare le cerniere. Si consiglia di essere in due. Utilizzare una chiave da 10 mm e un cacciavite a croce.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio, rimuovere i ripiani e i cassetti. Pulire con un panno morbido imbevuto di acqua saponata. Risciacquare e asciugare. Non usare prodotti abrasivi.

Cosa fare in caso di blackout?

Evitare di aprire le porte. Gli alimenti rimangono freddi per diverse ore. Per il congelatore, gli alimenti congelati possono durare fino a 48 ore se la porta rimane chiusa.

Come regolare la temperatura?

Utilizzare il pannello di controllo all'interno del frigorifero. La temperatura consigliata è di 3-4°C per il frigorifero e -18°C per il congelatore.

Perché il mio frigorifero fa rumore?

I rumori di funzionamento normali includono il compressore, il ventilatore e lo sbrinamento. Se il rumore è insolito, verificare che l'apparecchio sia in bolla e che non ci siano contatti con altri oggetti.

MANUALE UTENTE RB33B610EBN SAMSUNG

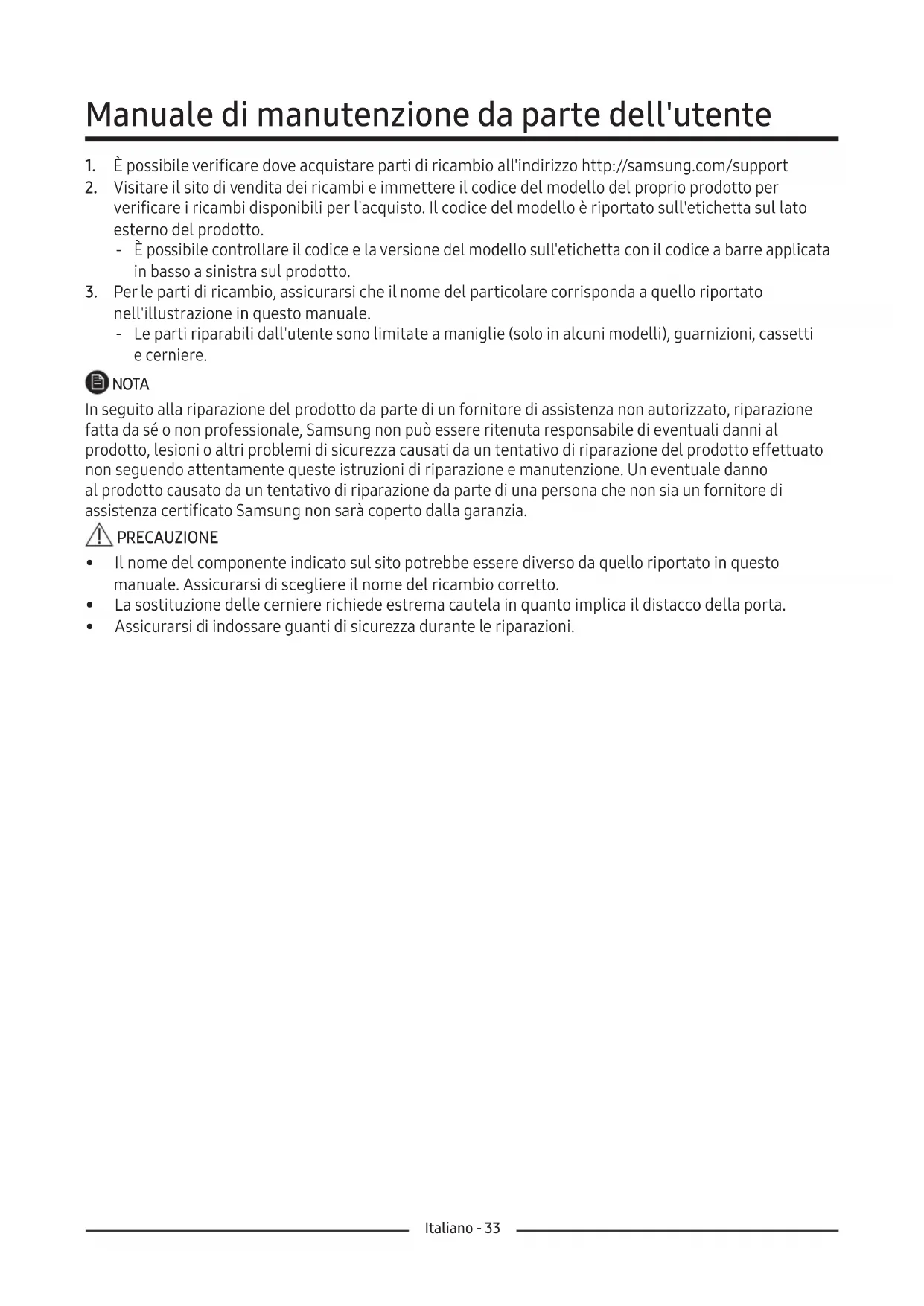

Manuale di manutenzione da parte dell'utente

1. É possiblere verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support

2. Visitare il situ di vendita dei ricambi e immettere il codice del modello del proprio prodotto per verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto.

3. É possible controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

4. Per le parte di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato nella illustrazione in questo manuale.

Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti e cerniere.

NOTA

In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da se o non professionale, Samsung non può essere ritenuta responsable di eventuali danni al prodotto, leioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettato non seguito attendamente queste istruzioni di riparazione e manutenzione. Un eventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sare coperto alla garanzia.

PRECAUZIONE

• Il nome del componente indicate sul site potrebbe essere diverso da quello riportato in quello manuale. Assicurarsi di scegliere il nome del ricambio corretto.
  La sotituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta.
  Assicurarsi di indossare quanti di sicurezza durante le riparazioni.

L'immagine effettiva e le parti previste nel frigorifero posso sono variare, a seconda del modello e del paese.

01 Cerniera superiore
03 Cassetto
05 Cerniera intermedia
07 Cerniera inferiore

02 Guarnizione
04 Maniglie (solo modelli applicabili)
06 Etichetta con codice a barre

Sostituzione della maniglia

Il nome del modello è simile a questi: RB29F, RB29H, RB30J, RB31F, RB31H, RB33J, RB34J, RB3CJ La parte al posto dell'asterisco può variarare a seconda del modello.

Gli asterischi nel codice del modello indica una variente del modello e possono sostituire (0 - 9) o (A - Z) nel codice del modello.

PRECAUZIONE

• Quando si sostituisce la maniglia della porta, prestare attenzione a non rigare la parte anteriore della porta.
  Premere saldamente le maniglie nei supporti. Assicurarsi che non vi sua spazio tra il supporto e la porta.

Serrare saldamente le viti quando si applica la maniglia.
Controllare che la maniglia sia saldamente attaccata prima di usare il prodotto.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite
a testa piatta

Distacco delle maniglie

NOTA

Questa procedura si applica a entrambi i comparti, frigorifero e congelatore.

1. Usare un cacciavite a testa piatta per rimuovere le copertura delle viti.

2. Dopo aver staccato la maniglia, rimettere le copertura delle viti sui fori delle viti.

3. Usare un cacciavite Phillips per rimuovere le viti e staccare la maniglia.

NOTA

Usare queste viti per fissare la maniglia sul lato opposto.

1. Montare la nuova maniglia in ordine inverso rispetto allo smontaggio.

Sostituzione della guarnizione

PRECAUZIONE

Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero.

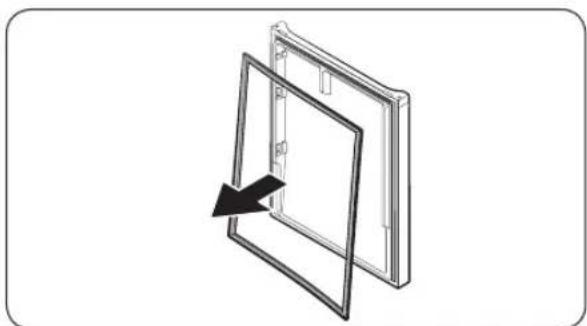

Rimozione della guarnizione

Apriere la porta e rimuovere la guarnizione alla porta.

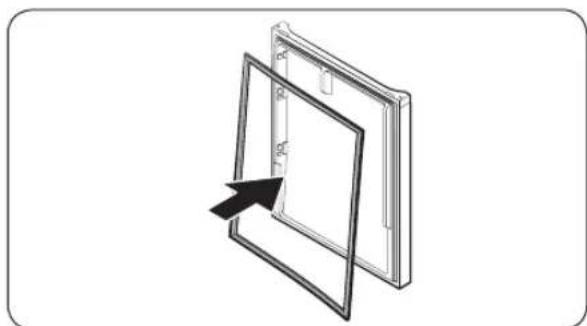

Sostituzione della guarnizione

Applicare una nuova guarnizione alla porta del frigorifero. Assicurarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Sostituzione del cassetto

PRECAUZIONE

Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio.

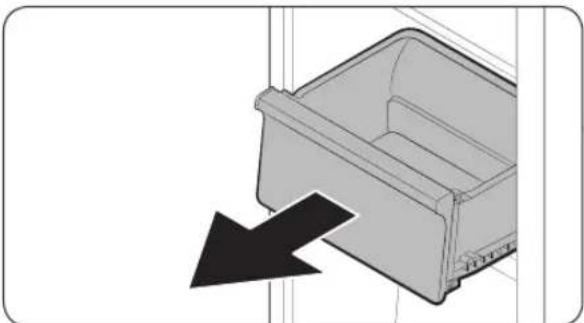

Rimozione del cassetto

Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso l'esterno.

Reinserimento dei cassetti Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Per sostituire le cerniere è necessario prima rimuovere la porta.

PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti.
• Prima di sostituire le cerniere,METTERE una protezione morbida,come del cartone,sulla porta per evitare graffi quando si posano le porta a terra.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più personne, si consiglia di chiamare l'assistenza tecnica professione.
  Se si rimuove la cerniera senza tenera la porta, la porta potrebbe cadere e causare infortuni.
  Assicurarsi che l'alberino sia saldamente fissato sulla cerniera.

• Controllare che la cerniera sia saldamente attaccata al mobile.

• Verificare che i connettori dei cavi siano collegati correttamente.

• Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

AVVERTENZA

L'inclinazione/posa del frigorifero richiede come minimo 2 Persons.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite a testa piatta Chiave da 11 mm

Chiave a brugola da 10 mm Chiave a brugola da 8 mm Chiave da 10 mm

Inversione della porta

NOTA

Per i modelli con maniglie, prima invertire le maniglie. (Per informazioni dettagliate, consultare la sezione "Invertire la posizione della maniglia della porta (Per i modelli con maniglie a sbarra)").

1. Rimuovere il copricavo della porta (1). Smontare il cappuccio del distanziatore della porta (2).

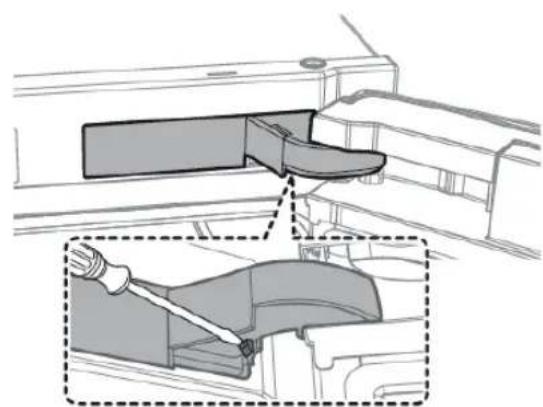

1. Rimuovere la copertura della cerniera per spingere un gancio

2. Inserire un cacciavite a testa piatta e rimetterlo

3. Sollevare la copertura e spingere un gancio (fare attenzione a non danneggiare il filo della copertura del cardine spingendolo con troppa forza)
4. Smontarlo spingendolo

1. Scollegare il connettore del cavo della porta del frigorifero.

2. Questo passaggio potrebbe non essere applicabile a tutti i modelli.

PRECAUZIONE

Non tirare troppo forte i connettori.

1. Rimuovere le viti.

2. (Prestare attenzione a non far cadere la porta quando la si smonta.)

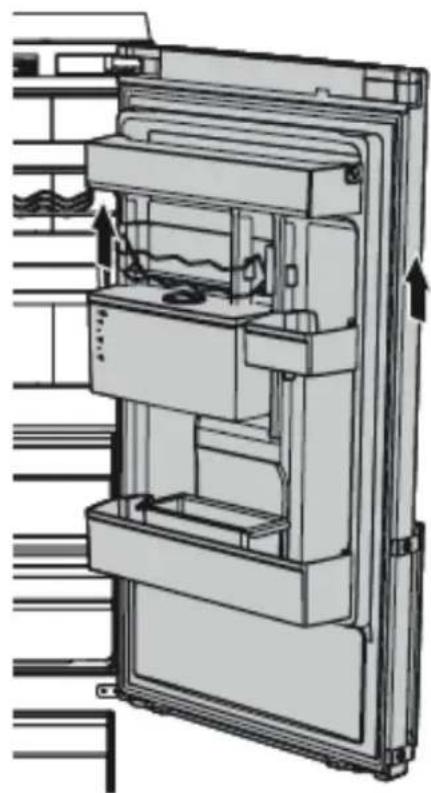

1. Rimuovere la porta del frigorifero alla cerniera intermedia sollevando con cautela la porta diritta verso l'alto.

PRECAUZIONE

La porta è pesante, prestare attenzione a non ferirsi nel rimuoverla.

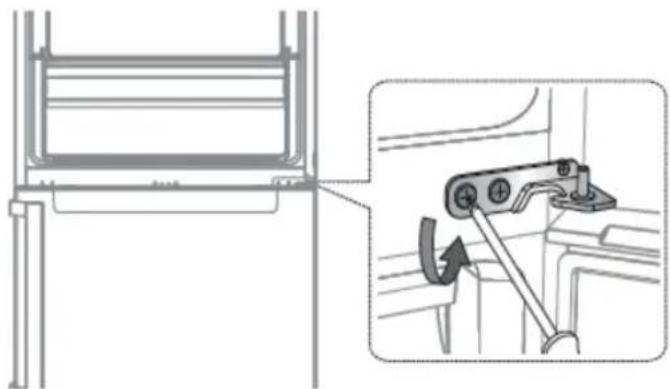

1. Smontare la cerniera intermedia rimuovendo le viti usingo un cacciavite con testa Phillips (+)

PRECAUZIONE

La porta del congelatore potrebbe cadere in avanti, pertanto sostenerla.

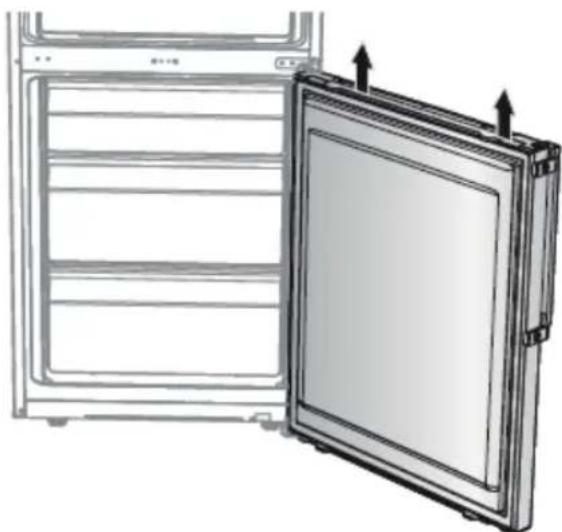

1. Rimuovere la porta del congelatore alla cerniera inferiore sollevando con cautela la porta diritta verso l'alto.

PRECAUZIONE

La porta è pesante, prestare attenzione a non ferirsi nel rimuoverla.

1. Con la porta del congelatore posizionata sul cardine inferiore (A), tirare lentamente il cardine inferiore (A) per rimuoverlo dal supporto sul fondo del frigorifero. Una volta rimioso il cardine inferiore (A) dal supporto, rimuoverlo alla porta del congelatore, quando tirare la porta del congelatore verso il basso per rimuoverla dal cardine intermediio (B).

PRECAUZIONE

Per evitare che la porta del congelatore possa cadere, assicurarsi di tenerla saldamente fino a quando non viene rimossa in modo sicuro dal cardine intermedio (B).

1. Usare un cacciavite Phillips e una chiave a brugola (10mm) per rimuovere le viti che fissano la cerniera intermedia (A).
2. Rimontare in ordine inverso rispetto allo smontaggio dopo aver rimesso le cerniere superiore, intermedia e/o inferiore.

PRECAUZIONE
