Marka	Samsung
Model	RB33B610EBN
Typ produktu	Lodówko-zamrażarka
Pojemność całkowita netto	Około 330 L
Pojemność lodówki	Około 230 L
Pojemność zamrażarki	Około 100 L
Klasa klimatyczna	SN-T (rozszerzona podklasa)
Liczba drzwi	2 drzwi
Typ chłodzenia	No Frost (wentylowany)
Oświetlenie wewnętrzne	LED
Alarm drzwi	Tak
Klasa energetyczna	E (zgodnie z nową etykietą)
Roczne zużycie energii	Około 250 kWh/rok
Poziom hałasu	35 dB
Wymiary (W x S x G)	178 x 59.5 x 66 cm
Masa netto	Około 68 kg
Zasilanie	220-240 V, 50 Hz
Części naprawialne przez użytkownika	Uchwyty, uszczelki, szuflady, zawiasy
Konserwacja i czyszczenie	Automatyczne rozmrażanie, czyszczenie wnętrza miękką ściereczką i wodą z mydłem
Bezpieczeństwo	Odłączyć przed jakąkolwiek interwencją, używać rękawic ochronnych

Często zadawane pytania - RB33B610EBN SAMSUNG

Jak wymienić uchwyt lodówki?

Najpierw zdejmij osłony śrub za pomocą płaskiego śrubokręta, a następnie odkręć śruby śrubokrętem krzyżakowym. Zamontuj nowy uchwyt w odwrotnej kolejności. Uważaj, aby nie porysować drzwi i dokręć śruby.

Jak zmienić kierunek otwierania drzwi?

Odłącz urządzenie, zdejmij osłony, odłącz złącza, zdemontuj górny, środkowy i dolny zawias, postępując w odwrotnej kolejności podczas montażu. Uwaga: drzwi są ciężkie, przygotuj karton do ich położenia.

Gdzie znaleźć części zamienne do tego modelu?

Odwiedź stronę samsung.com/support i wpisz kod modelu RB33B610EBN, aby sprawdzić dostępne części. Części naprawialne przez użytkownika to uchwyty, uszczelki, szuflady i zawiasy.

Jak wymienić uszczelkę drzwi?

Otwórz drzwi, usuń starą uszczelkę, ciągnąc ją. Zamocuj nową uszczelkę, upewniając się, że nie ma szczeliny między uszczelką a drzwiami, aby uniknąć wycieku zimnego powietrza.

Jak wyjąć szufladę z zamrażarki?

Delikatnie unieś przód szuflady i wysuń ją, aby wyjąć. Aby włożyć z powrotem, wykonaj kroki w odwrotnej kolejności, upewniając się, że jest prawidłowo umieszczona w prowadnicy.

Czy mogę samodzielnie naprawić zawiasy?

Tak, ale zachowaj ostrożność: drzwi są ciężkie. Odłącz urządzenie, usuń złącza i odkręć zawiasy. Zaleca się, aby robić to w dwie osoby. Użyj klucza 10 mm i śrubokręta krzyżakowego.

Jak wyczyścić wnętrze lodówki?

Odłącz urządzenie, wyjmij półki i szuflady. Wyczyść miękką ściereczką nasączoną wodą z mydłem. Spłucz i osusz. Nie używaj ściernych środków czyszczących.

Co robić w przypadku awarii zasilania?

Unikaj otwierania drzwi. Żywność pozostaje zimna przez kilka godzin. W przypadku zamrażarki zamrożone produkty mogą wytrzymać do 48 godzin, jeśli drzwi pozostaną zamknięte.

Jak ustawić temperaturę?

Użyj panelu sterowania wewnątrz lodówki. Zalecana temperatura to 3-4°C dla lodówki i -18°C dla zamrażarki.

Dlaczego moja lodówka hałasuje?

Normalne odgłosy pracy obejmują kompresor, wentylator i rozmrażanie. Jeśli hałas jest nietypowy, sprawdź, czy urządzenie jest wypoziomowane i czy nie ma kontaktu z innymi przedmiotami.

INSTRUKCJA OBSŁUGI RB33B610EBN SAMSUNG

1. Na stronie http://samsung.com/supportinenta sprawdzić, qdzie kupić czȩci zamienne

2. Odwiedź witrynę zakupu czȩci i wadowsź kod modelu produktu, aby sprawdzić dostepné czȩci do zakupu. Kod modele jest oznaczony na zewnetrznej stronie urzadzenia.

3. Kod modelu i wersje besoin sprawdzić na etykiecie z kodem kreskowym w lewym dolnym rogu urzadzenia.

4. W przypadku częsci zamiennych naleź upewnić sie, ze nazwa czȩci odpowiada nazwie podanej na ilustracje w niniejszej instrukcjji.

5. Częci, które moga byc serwisowane przy Uzytkownika, są ograniczone do uchwytów (tylko niedźtole modele), uzzczelek, szuflad i zawiasów.

UWAGA

Po dokonani naprawy przyznieautoryzowanego dostawcę uslug, autonaprawy lub niedrokodzenia naprawy produktu firma Samsung nie ponosi odpowiedzialnosci za jakiekolwieczny uszkodzenia produktu, wszelkie obrażenia ciataczy innne problemy zwiagane z bezpiecznychwem produktu spowodOWane proba naprawy produktu, kóraNie przystrzega niniejszych instrukcji dotycznych naprawy i konserwacji. Wszelkie uszkodzenia produktu spowodOWane proba为其naprawy przyznie uprawniony dostawca uslug Samsung nie beda objete gwarancja.

PRZESTROGA

• Nazwa częsci wymieniona na stronie要去 rożnic są od nazwy podanej w niniejszej instrukcj, Naleź sprawdzić,czy wybrano wąsciwa nazwe czȩci.
• Wymiana zawiasów wymaga zachowania szczególnej ostrożnosci, poniewaN wymagademontazu drzwi.
• Podczas wykonywania napraw naleź nosićrekawice ochronne.

Rzeczywisty wygliad lodówki要去 roznic w zaleznosci od modelu i kraju.

01 Gorny zawias

02 Uszczelka

03 Szuflada

04 Uchwyty (tylko stosowne modele)

05 Zawias srodkowy

06 Etykieta z kodem kreskowym

07 Dolny zawias

Wymianauchwytu

Nazwa modelu wyglada tak: RB29F, RB29H, RB30J, RB31F, RB31H, RB33J, RB34J, RB3CJ
gdzie gwiazdki wskazuja variant wazoleński od modelu.
Gwiazdka(y) w kodzie modelu wskazuje model variantu i zastepuje (0-9) lub (A-Z) w kodzie modelu.

PRZESTROGA

Podczas wymiany uchwytu drzwi nalezy uwazać, aby nie porysować frontu drzwi.
Mocno nacijsnij uchywy tny wspornikach. Sprawdz,czy nie ma szczeliny miiedzy wspornikami a drzwiami.
- Podczas mocowania uchwytu mocono dokreśruby.
- Przed rozpoczeciem korzystania z urzadzenia sądzić,czy uchwyt jest mocno zamocowy.

Wymagane narzedzia (poza zestawem)

Śrubokr Krzyżakowy Śrubokr plaski

Aby odłączyć uchwyty

UWAGA

Ta procedura dotyczzy zarówno lodówki, jak i zamrażarki.

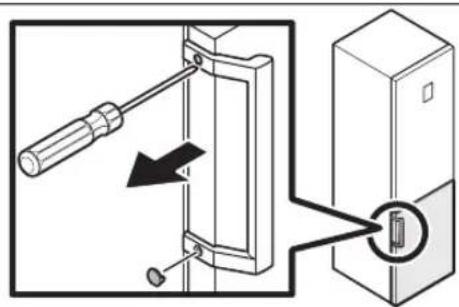

1. Za pomocz wkrtekata z glowka srbokretawymontowac ostony wkrtow.

2. Po odłączeniu uchwytu ponownie zamocuj ostonyŚrub w otworach na wkręty.

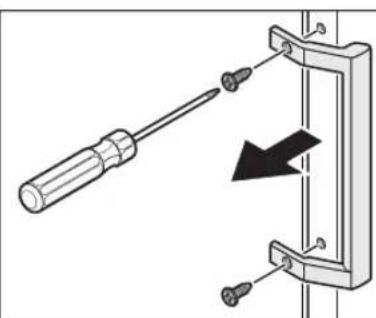

3. Za pomocą srbokręta krzyżakowej wykreć wkrety i zdemontuj uchwyt.

UWAGA

Za pomoc tych wkretozamocuj uchwyt po przyciwnj stronie.

1. Zamontuj nowy uchwyt w kolejnosci odwrotnej do procedury demontazu.

Wymiana uszczelki

PRZESTROGA

Upewnij sie, ze uszczelka jest prawidtowo zamocowan. W przyciwnym razie z zamrażarki sąze uchodźc zimne powietrze.

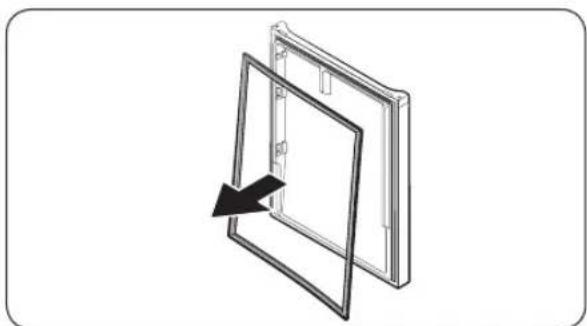

W celu wymontowania uszczelki

otworz drzwi i zdejmij uzczelke z drzwi.

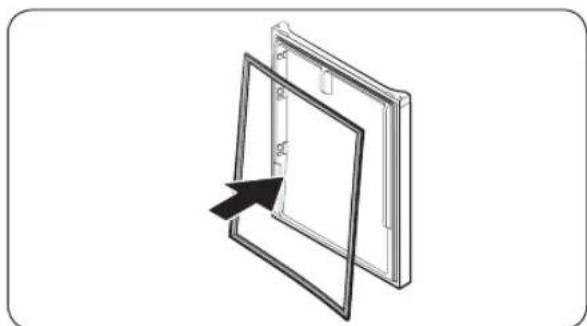

Aby wymienic uzczelke

Załoz nowa uzczelka na drzwi zamrażarki. Sprawź, czyNie ma szczelin między uzczelka a drzwiami.

Wymiana szuflady

PRZESTROGA

W trakcie montazu sprawdź,czy szuflada jest prawidłowo wsunięta do szyny.

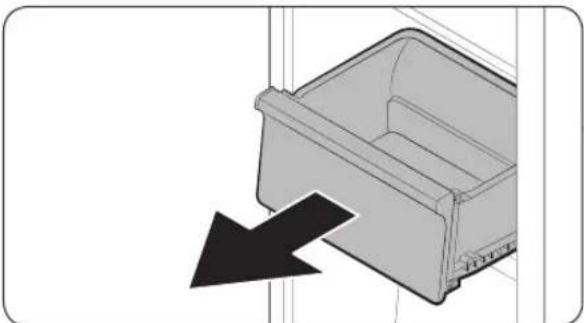

W celu wymontowania szuflady

lekko unies przyd szuflady, a nastepnie wysun ja.

Aby ponownie zamontowac szuflady Ponowne zamocowanie szuflad odywa sie w kolejnosci odwrotnej do czynnosci demontaizu.

Aby wymienic zawiasy, najpierw nalezy wymontowac drzwi.

PRZESTROGA

Podczas zdejmowania drzwinalezy zachowac szcegolna ostrozność ze względu na ich cięzar.
- Przed wymian zawiasów nalezy potoźć na drzewich miękką pod.§adkę jak np. tekture, aby zapobiec zarysowaniu drzwi podczas ich opuszczania.
- Ponieważ z zawiasami naleź obchodźcie są ostrożne, a ich wymieniana wymaga co najmiej dwóch osob, zaleca są kontak t z profesjonalna obstuga techniczna.
- Jesli zawias zostanie wyjety bez przytrzymania drzwi,要去 dojsć do upadku drzwilub osoby i obrażeni ciata.
Sprawdzić,czyczopzawiasu jest dobrze spasowany z zawiasem.
Sprawdzić,czyzawiasistemocno przymocowanydo szafy urzadzenia.
- Sprawdzić,czy zącza zasilania są prawnidtowo podłęczone.
- Nalezy uwazać, aby nie uszkodzic przy wodów podczas mocowania pokrzywogrnej.

OSTRZEZENIE

• Przechylanie/uktadanie w pozycji poziomej chtodziarki wymaga co najmnej 2 somebody.
• Przed odwróceniem drzwiate zielne odłęczyć przyżwod zasilajncy.

Wymagane narzedzia (poza zestawem)

Śrubokrę krzyżakowy Śrubokrę plaski Klucz 11 mm

Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz 10 mm

Odwracanie drzwi

UWAGA

W przypadku modeli z uchwytami sązy odwróci te uchwyty. (Szczegótowe informacja znejduźęs w rodziale "Odwracanie połozenia uchwytu drzwi (w przypadku modeli z uchwytami poręczowymi)".

1. Wymontowac ostone przewodów (1).
   Wymontowac pokrywe przyestrzeni drzwi (2).

1. Wymontowac zawias Pokrywy, aby wypchnac zaczep

2. Wtozyc wkrtek z głowka srubokreta i wyjmij z powrotem

3. Unieszć Pokrywę popchnąc hak (Uwaźac, abyNie uszkodzic przywodu zawiasu pokrzywy przyez zbyt mocne wypychanie)
4. Demontaż przy wypchniecie

1. Ołączycz zȩcze przywodów drzwi lodowej. - Ten krok要去 nie dotycznych sątkowych modeli.

PRZESTROGA

Nie ciagrac za ztcza zbyt mocno.

1. Wykręcić sruby.
2. (Podczas demontazu drzwi naleź y uwazać, aby ichNie upuść.)

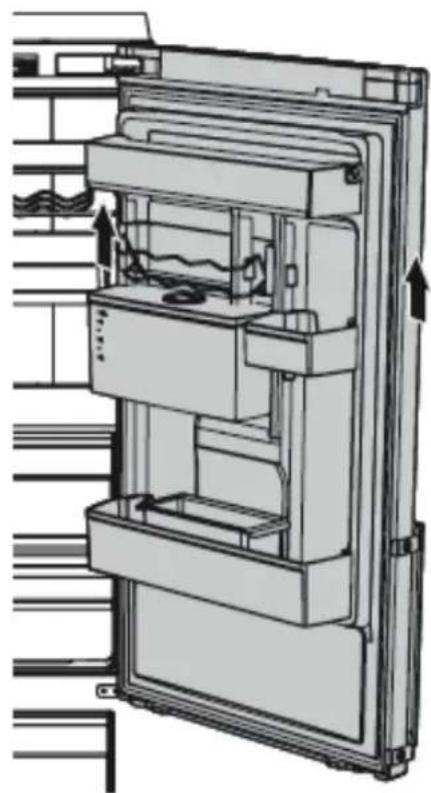

1. Zdemontowáć drzwi lodówki z dolnego zawiasu, ostrożnie podnoszac drzwi prosto do góry.

PRZESTROGA

Drzwi są cięzekie, naleź yuwazać, aby nie zranić sie podczas zdejmowania drzwi.

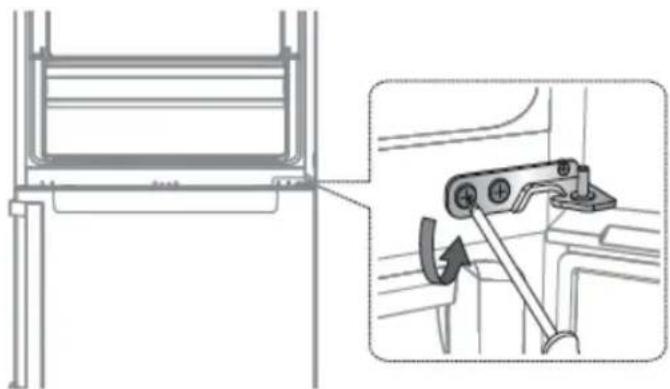

1. Wymontowac srodkowy zawias, wykrecajac s Ruby srubokrtem krzyzakowym (+).

PRZESTROGA

Drzwi zamrażarki moga opasć do przydodu, dlategonaleź je podeprzeć.

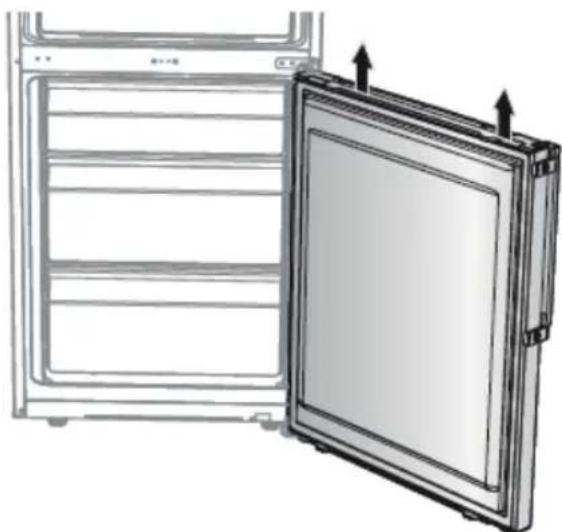

1. Zdemontowac drzwi z dolnego zawiasu, ostroznie podnoszac drzwi prosto do góry.

PRZESTROGA

Drzwi są cięzkie, naleź uwaźć, aby nie zranić są podczas zdejmownikia drzwi.

1. Gdy drzwi zamrażarki znajdujasie na dolnym zawiasie (A), powoli pociąnac dolny zawias (A), aby wyjac go z uchwytu na spodzie chtodziarki. Po wymontowaniu dolnégo zawiasu (A) z uchwytu wymontowac go z drzewiczek zamrażarki, a nastepnie pociąnac w doł drzewiczki zamrażarki, aby wyjac je zeŚrodkowygo zawiasu (B).

PRZESTROGA

Aby zapobiec upadkowidrzwizamrazarki, nalezy mocno przytrzymacd rzwizamrazarki, az zostanabezpiecznie zdjeTe ze srodkowego zawiasu (B).

1. Za pomocę srubokręta krzyżakowej i kluczna nasadowego (10 mm) wykrećć s Ruby mocujuce srodkowy zawias (A).
2. Po wymianie gornyego,Środkowygo i/lub dolnego zawiasu zmontowac je w kolejnosci odwrotnej do procedury demontazu.

PRZESTROGA

Otvorte dvere a odstrante tesnenie z dveri.

Vymena tesenia
