Marke	Samsung
Modell	RB33B610EBN
Produkttyp	Kühl-Gefrierkombination
Gesamtnutzvolumen	Ca. 330 L
Kühlteilvolumen	Ca. 230 L
Gefrierteilvolumen	Ca. 100 L
Klimaklasse	SN-T (erweiterte Unterklasse)
Anzahl der Türen	2 Türen
Kühlart	No Frost (Umluft)
Innenbeleuchtung	LED
Türalarm	Ja
Energieeffizienzklasse	E (gemäß neuem Label)
Jährlicher Energieverbrauch	Ca. 250 kWh/Jahr
Geräuschpegel	35 dB
Abmessungen (H x B x T)	178 x 59,5 x 66 cm
Nettogewicht	Ca. 68 kg
Stromversorgung	220-240 V, 50 Hz
Vom Benutzer reparierbare Teile	Griffe, Dichtungen, Schubladen, Scharniere
Wartung und Reinigung	Automatisches Abtauen, Innenreinigung mit weichem Tuch und Seifenwasser
Sicherheit	Vor jedem Eingriff Netzstecker ziehen, Schutzhandschuhe verwenden

Häufig gestellte Fragen - RB33B610EBN SAMSUNG

Wie ersetze ich den Kühlschrankgriff?

Entfernen Sie zuerst die Schraubenabdeckungen mit einem Schlitzschraubendreher, dann lösen Sie die Schrauben mit einem Kreuzschlitzschraubendreher. Montieren Sie den neuen Griff in umgekehrter Reihenfolge. Achten Sie darauf, die Tür nicht zu zerkratzen und ziehen Sie die Schrauben fest an.

Wie kehre ich die Türöffnungsrichtung um?

Ziehen Sie den Netzstecker, entfernen Sie die Abdeckungen, trennen Sie die Steckverbinder, bauen Sie die oberen, mittleren und unteren Scharniere ab und folgen Sie für den Zusammenbau der umgekehrten Reihenfolge. Achtung: Die Türen sind schwer; legen Sie einen Karton bereit, um sie abzulegen.

Wo finde ich Ersatzteile für dieses Modell?

Besuchen Sie samsung.com/support und geben Sie den Modellcode RB33B610EBN ein, um die verfügbaren Teile zu überprüfen. Vom Benutzer reparierbare Teile sind Griffe, Dichtungen, Schubladen und Scharniere.

Wie ersetze ich die Türdichtung?

Öffnen Sie die Tür, ziehen Sie die alte Dichtung ab. Befestigen Sie die neue Dichtung, achten Sie darauf, dass kein Spalt zwischen Dichtung und Tür entsteht, um Kälteluftlecks zu vermeiden.

Wie entferne ich eine Schublade aus dem Gefrierschrank?

Heben Sie die Vorderseite der Schublade leicht an und schieben Sie sie heraus. Zum Wiedereinsetzen führen Sie die Schritte in umgekehrter Reihenfolge aus und stellen Sie sicher, dass sie korrekt in der Schiene sitzt.

Kann ich die Scharniere selbst reparieren?

Ja, aber seien Sie vorsichtig: Die Türen sind schwer. Ziehen Sie den Netzstecker, entfernen Sie die Steckverbinder und schrauben Sie die Scharniere ab. Es wird empfohlen, zu zweit zu arbeiten. Verwenden Sie einen 10-mm-Schlüssel und einen Kreuzschlitzschraubendreher.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Netzstecker, entfernen Sie Einlegeböden und Schubladen. Reinigen Sie mit einem weichen Tuch, das mit Seifenwasser getränkt ist. Spülen und trocknen Sie. Keine scheuernden Reinigungsmittel verwenden.

Was tun bei einem Stromausfall?

Vermeiden Sie das Öffnen der Türen. Lebensmittel bleiben mehrere Stunden kalt. Im Gefrierschrank halten gefrorene Lebensmittel bis zu 48 Stunden, wenn die Tür geschlossen bleibt.

Wie stelle ich die Temperatur ein?

Verwenden Sie das Bedienfeld im Kühlschrank. Die empfohlene Temperatur beträgt 3-4°C für den Kühlschrank und -18°C für den Gefrierschrank.

Warum macht mein Kühlschrank Geräusche?

Normale Betriebsgeräusche umfassen Kompressor, Lüfter und Abtauung. Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob das Gerät waagerecht steht und kein Kontakt mit anderen Gegenständen besteht.

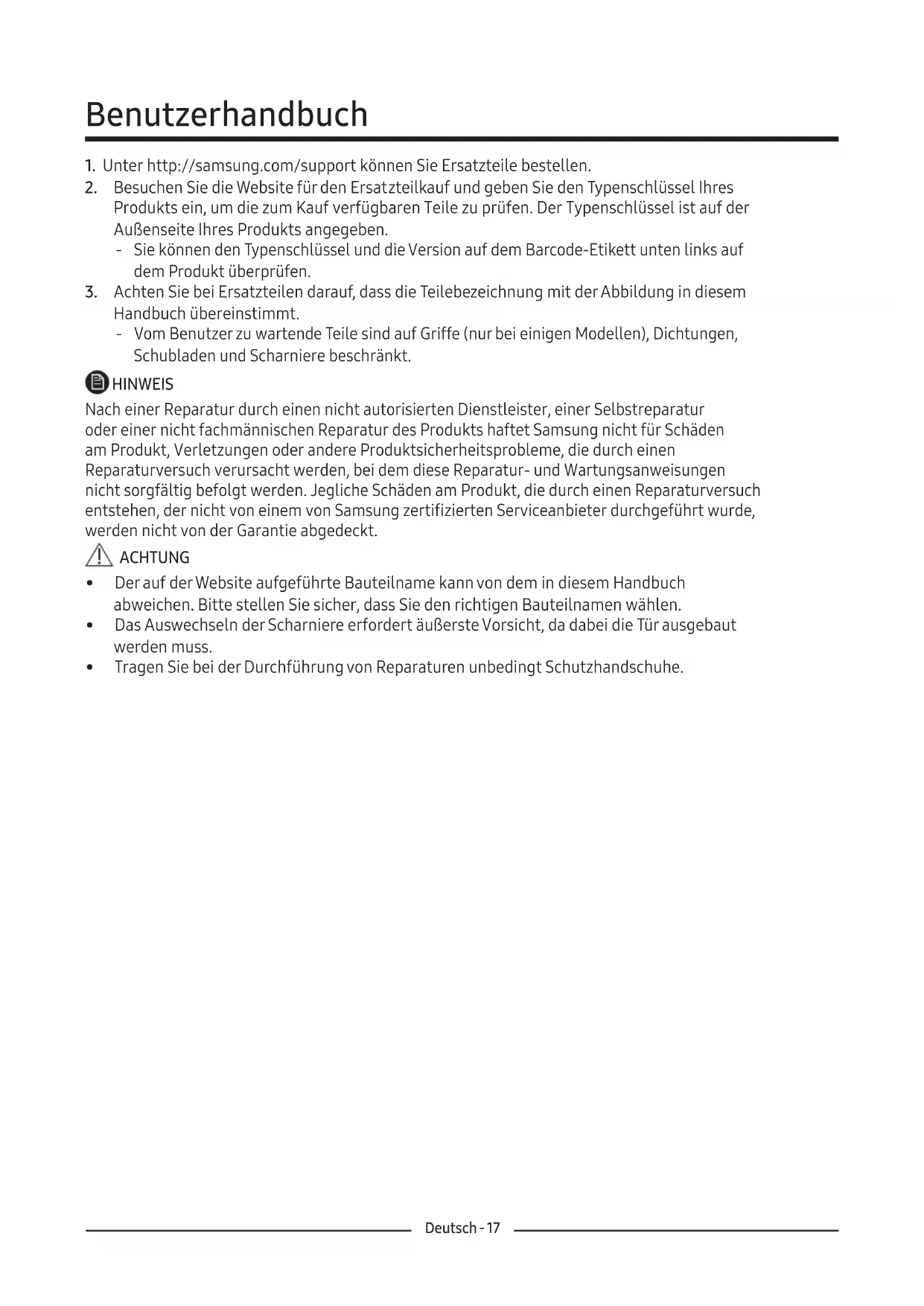

BEDIENUNGSANLEITUNG RB33B610EBN SAMSUNG

1. Unter http://samsung.com/support können Sie Ersatzteile bestellen.
2. Besuchen Sie die Website für den Ersatzteilkauf und geben Sie den Typenschlüssel Ihres Produkts ein, um die zum Kauf verfügbar baren Teile zu prufen. Der Typenschlüssel ist auf der Außenseite Ihres Produkts angegeben.
3. Sie können den Typenschlüssel und die Version auf dem Barcode-Etikett unter links auf dem Produkt überprüfen.
4. Achten Sie bei Ersatzteilen darauf, dass die Teilebezeichnung mit der Abbildung in this Handbuch übereinstimmt.
5. Vom Benutzer zu wartende Teile sind auf Griffe (nur bei einigen Modellen), Dichtungen, Schubladen und Scharniere beschrankt.

HINWEIS

Nach einer Reparatur durch einen nicht autorisierten Dienstleister, einer Selfstreparatur oder einer nicht fachmännischen Reparatur des Produkts haftet Samsung nicht für Schäden am Produkt, Verletzungen oder andere Produktssicherheitsprobleme, die durch einen Reparaturversuch verursacht werden, bei dem dieser Reparatur- und Wartungsanweisungen nicht sorgfältig befolgt werden. Jegliche Schäden am Produkt, die durch einen Reparaturversuch entstehen, der nicht von einem von Samsung zertifizierten Serviceanbieter durchgeführt wurde, werden nicht von der Garantie abgedeckt.

ACHTUNG

• Der auf der Website aufgeführte Bauteilname kann von dem in dieser Handbuch abweichen.itte stellen Sie safer,dass Sie den richtigen Bauteilnamen wahlen.
  Das Auswechseln der Scharniere erfordert außerste Vorsicht, da damit die Tur ausgebaut werden muss.
  Tragen Sie bei der Durchführung von Reparaturen unbedingt Schutzhandschuhe.

Das tatsächliche Erscheinungsbild und die mitgelieferten Teile des Kühlschranks können je nach Modell und Land abweichen.

01 Oberes Scharnier
03 Schubfach
05 Mittleres Scharnier
07 Unteres Scharnier

02 Dichtung
04Griffe (nur passende Modelle)
06 Typenschlussel Etikett

Austausch des Griffs

Der Modellname sieht so aus: RB29F, RB29H, RB30J, RB31F, RB31H, RB33J, RB34J, RB3CJ

Was die Sternchen ersetzt, kann je nach Modell unterschiedlich sein.

Stern(e) im Typenschlüssel weisen auf ein Variantenmodell hin und konnen (0-9) oder (A-Z) im Typenschlüssel ersetzen.

VORSICHT

• Achten Sie beim Austauschen des Türgriffs daraufuf, dass Sie die Vorderseite der Tür nicht verkratzen.
• Drücken Sie die Griffe an den Auflagen fest an. Stellen Sie sicher, dass kein Spalt zwischen den Auflagen und der Turvorhanden ist.
  Ziehen Sie die Schrauben beim Befestigen des Griffs fest an.
• Prufen Sie, ob der Griff fest sitzt, bevor Sie das Produkt verwenden.

Erforderliche Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubenzieher Flachkopfschraubenzieher

Griffe abnehmen

HINWEIS

Dieser Vorgang gilt sowohl für das Kuhl- als auch für das Gefrierfach.

1. Verwenden Sie einen Flachkopfschraubenzieher, um die Schraubenabdeckungen zu entfernen. - Bringen Sie nach dem Abnehmer des Griffs die Schraubenabdeckungen wieder an den Schraubenlochern an.

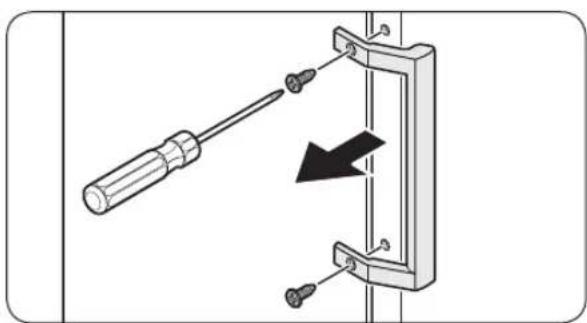

2. Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Schrauben zu entfernen und den Griff abzunehmen.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Bringen Sie den neuen Griff in umgekehrter Reihenfolge wie bei der Montage an.

Austausch der Dichtung

ACHTUNG

Stellen Sie sichere, dass Sie die Dichtung fest anbringen. Andernfalls kann kalte Luft aus dem Kuhlschrank entweichen.

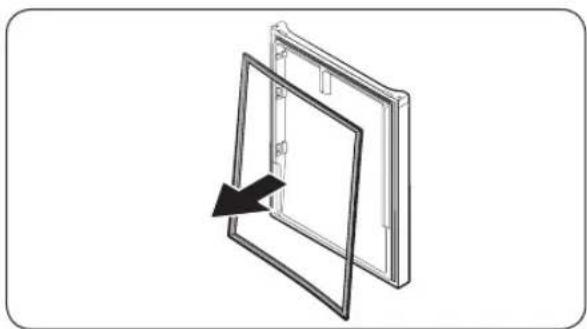

Abnahme der Dichtung

Die Tur öffnen und die Dichtung von der Tur abnehmer.

Austausch der Dichtung

Eine neue Dichtung an der Kühlschranktür anbringen. Stellen Sie safer, dass kein Spalt zwischen der Dichtung und der Turvorhanden ist.

Austausch Schublade

ACHTUNG

Prufen Sie beim Einbau, ob die Schublade richtig in die Schiene eingesetzt ist.

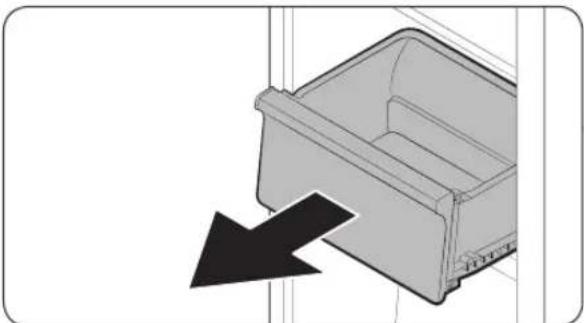

Schublade herausnehmen

Heben Sie die Vorderseite der Schublade vorsichtig an und schiben Sie sie hereus.

Wiedereinsetzen der Schubladen

Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte.

Um die Scharniere auszutauschen, müssen Sie zuerst die Turen ausbauen.

ACHTUNG

Gehen Sie beim Ausbauen der Turen außerst vorsichtig vor, da die Turen schwer sind.
- Legen Sie vor dem Auswechseln der Scharniere eine weiche Unterlage wie z. B. Pappe auf den Boden, um Kratzer an der Tür zu vermeiden, wenn Sie die Türen abstellen.
- Da die Scharniere vorsichtig gehandelt und von zwei oder mehr Personen ausgetacht werden müssen, empfehlen wir Ihnen, einen professionellen technischen Service in Anspruch zunehmen.
- Wenn Sie das Scharnier entfern, ohne die Tüf festzuhalten, kann die Tür herunterfallen und Verletzungen verursachen.
- Achten Sie darauf, dass die Welle am Scharnier fest angezogen ist.
Prufen Sie, ob das Scharnier fest mit dem Schrank verbunden ist.
- Stellen Sie sichere, dass die Kabelstecker richtig angeschlossen sind.
- Achten Sie daraufuf, dass die Kabeldrechte beim Befestigen der oberen Abdeckung nicht beschädigt werden.

WARNING

Zum Kippen/Legend des Kuhlschranks sind mindestens 2 Personen erforderlich.
Ziehen Sie das Netzkabel ab, bevor Sie die Turen umkehren.

Erforderliche Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubenzieher Flachkopfschraubenzieher 11 mm Schraubenschlussel

10 mm Steckschlussel 8 mm Steckschlussel 10 mm Schraubenschlussel

Umkehrung der Turl

HINWEIS

Bei den Modelen mit Griffen drehen Sie zuerst die Griffe um. (Detaillierte Informationen), finden Sie im Abschnitt „Umkehrung der Türgriffposition (bei Modelen mit Stangengriffen)”.

1. Die Abdeckung (1) abnehmer.
   Bauen Sie die Deckelraumtur (2) a

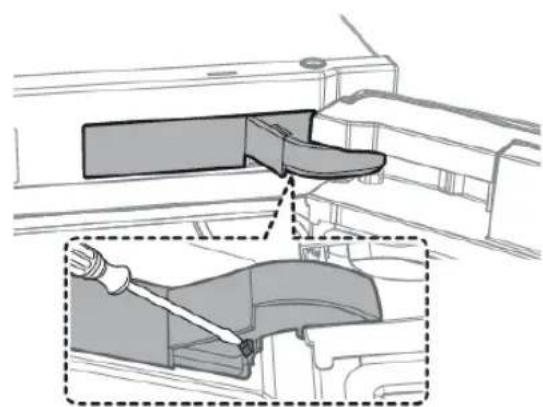

1. Entfernen Sie das Abdeckungsscharnier, um einen Haken zu schiben

2. Setzen Sie einen Schlitzschraubendreher ein und legen Sieihn zurück

3. Hebeln Sie die Abdeckung hoch und drücken Sie einen Haken (Achten Sie daraufuf, den Abdeckungsscharnierdraht nicht durch zu starkes Drucken zu beschädigen)
4. Demontieren Sie es durch Drucken von

1. Ziehen Sie den Kabelstecker für die Kühlschranktür ab.

2. Dieser Schritt ist bei einigen Modellen möglichtherweise nicht erforderlich.

ACHTUNG

Ziehen Sie nicht zu stark an den Steckern.

1. Die Schrauben entfern.

2. (Achten Sie daraufuf, die Tur nicht fallen zu halten, wenn Sie sie demontieren).

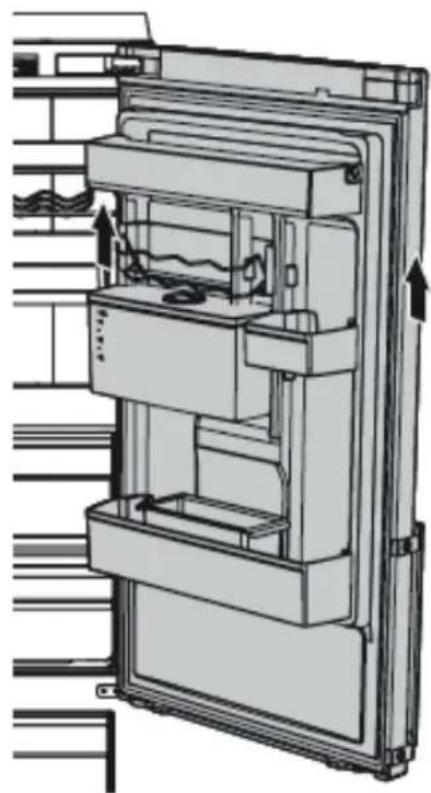

1. Entfernen Sie die Kühlschranktür aus dem mittleren Scharnier, indem Sie die Tur vorsichtig gerade anheiten.

! ACHTUNG

Die Tur ist schwer. Achten Sie darauf, sich beim Entfernen der Tur nicht zu verletzen.

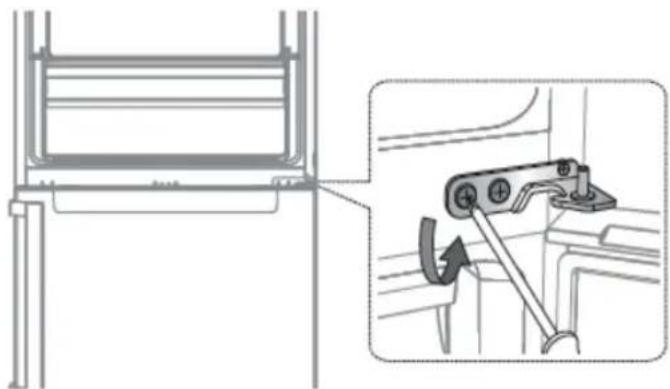

1. Demontieren Sie das mittlere Scharnier, indem Sie die Schrauben mit einem Kreuzschlitzschraubenzieher (+) entfernen.

ACHTUNG

Die Gefrierschranktur kann nach vorne fallen, stützen Sie die Tur daher ab.

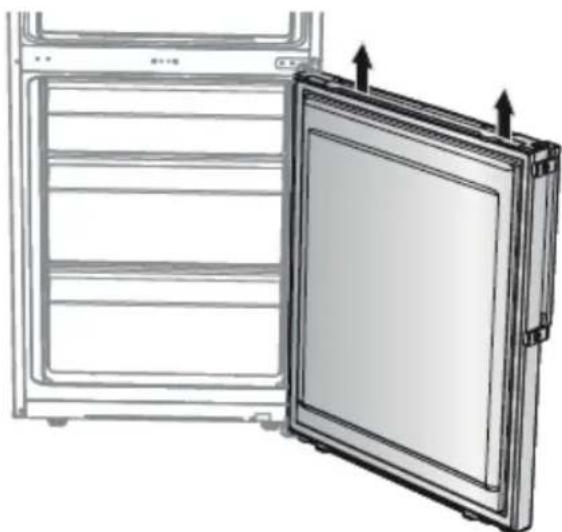

1. Entfernen Sie die Gefrierschranktur aus dem unteren Scharnier, indem Sie die Tur vorsichtig gerade anheiten.

ACHTUNG

Die Tür ist schwer. Achten Sie darauf, sich beim Entfern den Tür nicht zu verletzen.

1. Wahrend die Gefrierschranktur auf dem unteren Scharnier (A) sitzt, ziehen Sie langsam am unteren Scharnier (A), um es aus der Halterung an der Unterseite des Kühlschranks zu entfernen. Wenn das untere Scharnier (A) aus der Halterung entfernt ist, behmen Sie es von der Gefrierschranktur ab, und ziehen Sie dann die Gefrierschranktur nach unten, um sie aus dem mittleren Scharnier (B) zu entfernen.

ACHTUNG

Um ein Herunterfallen der Gefrierschranktür zu verhindern, halten Sie die Gefrierschranktür fest, bis sie sicher aus dem mittleren Scharnier (B) entfernt ist.

1. Entfernen Sie mit einem Kreuzschlitzschraubenzieher und einem Steckschlüssel (10 mm) die Befestigungsschrauben des mittleren Scharniers (A).

2. Bauen Sie das Gerät nach dem Austausch des oberen, mittleren und/oder unteren Scharniers in der umgekehrten Reihenfolge der Demontage wieder zusammen.

! ACHTUNG
