Марка	Samsung
Модел	RB33B610EBN
Тип продукт	Хладилник-фризер
Общ нетен обем	Около 330 л
Обем на хладилника	Около 230 л
Обем на фризера	Около 100 л
Климатичен клас	SN-T (разширен подклас)
Брой врати	2 врати
Тип охлаждане	No Frost (вентилирано)
Вътрешно осветление	LED
Аларма за врата	Да
Енергиен клас	E (според новия етикет)
Годишна консумация	Около 250 kWh/година
Ниво на шум	35 dB
Размери (В x Ш x Д)	178 x 59.5 x 66 cm
Нетно тегло	Около 68 кг
Захранване	220-240 V, 50 Hz
Части, които могат да бъдат ремонтирани от потребителя	Дръжки, уплътнения, чекмеджета, панти
Поддръжка и почистване	Автоматично размразяване, вътрешно почистване с мека кърпа и сапунена вода
Безопасност	Изключете преди всяка намеса, използвайте защитни ръкавици

Често задавани въпроси - RB33B610EBN SAMSUNG

Как да сменим дръжката на хладилника?

Първо отстранете капачките на винтовете с помощта на плоска отвертка, след това развийте винтовете с кръстата отвертка. Монтирайте новата дръжка в обратен ред. Внимавайте да не надраскате вратата и затегнете здраво винтовете.

Как да обърнем посоката на отваряне на вратите?

Изключете уреда, отстранете капаците, изключете конекторите, демонтирайте горната, средната и долната панта, като следвате обратния ред за монтаж. Внимание: вратите са тежки, предвидете картон за поставянето им.

Къде да намеря резервни части за този модел?

Посетете уебсайта samsung.com/support и въведете кода на модела RB33B610EBN, за да проверите наличните части. Частите, които могат да бъдат ремонтирани от потребителя, са дръжки, уплътнения, чекмеджета и панти.

Как да сменим уплътнението на вратата?

Отворете вратата, отстранете старото уплътнение, като го издърпате. Поставете новото уплътнение, като се уверите, че няма празнина между уплътнението и вратата, за да избегнете изтичане на студен въздух.

Как да извадя чекмедже от фризера?

Внимателно повдигнете предната част на чекмеджето и го плъзнете, за да го извадите. За да го поставите обратно, следвайте обратните стъпки, като се уверите, че е правилно вкарано в релсата.

Мога ли сам да поправя пантите?

Да, но бъдете внимателни: вратите са тежки. Изключете уреда, отстранете конекторите и развийте пантите. Препоръчително е да сте двама. Използвайте гаечен ключ 10 mm и кръстата отвертка.

Как да почистя вътрешността на хладилника?

Изключете уреда, извадете рафтовете и чекмеджетата. Почистете с мека кърпа, напоена със сапунена вода. Изплакнете и подсушете. Не използвайте абразивни продукти.

Какво да правя при прекъсване на тока?

Избягвайте отварянето на вратите. Храните остават студени няколко часа. За фризера замразените храни могат да издържат до 48 часа, ако вратата остане затворена.

Как да настроя температурата?

Използвайте контролния панел вътре в хладилника. Препоръчителната температура е 3-4°C за хладилника и -18°C за фризера.

Защо хладилникът ми шуми?

Нормалните работни шумове включват компресора, вентилатора и размразяването. Ако шумът е необичаен, проверете дали уредът е нивелиран и дали няма контакт с други предмети.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB33B610EBN SAMSUNG

• Make sure the wire connectors are connected properly.
• Soignez la manipulation des fils lors de la fixation du couvercle supérieur.

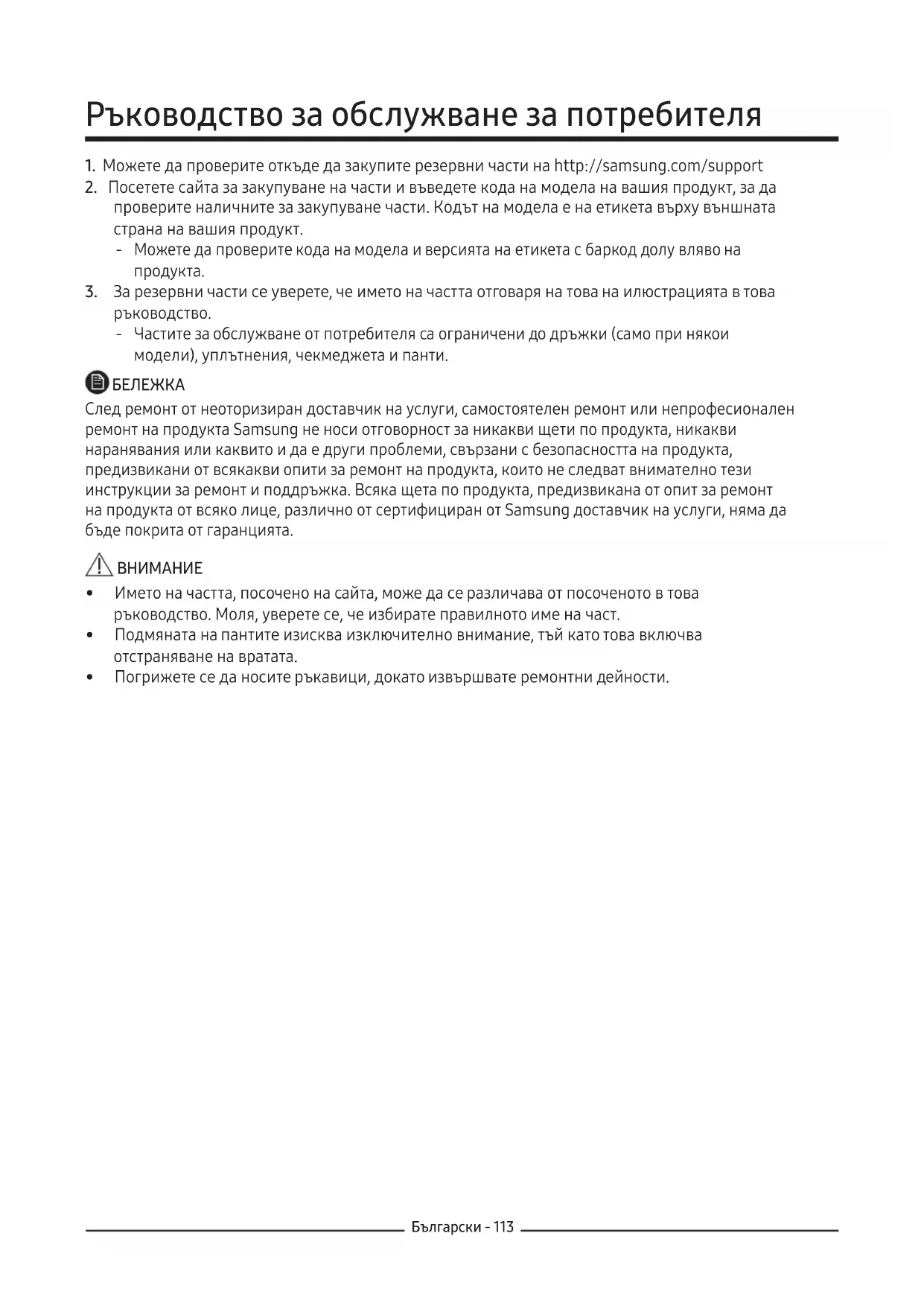

• Vous pouvez vérifier où acheter des pièces de rechange sur http://samsung.com/support
• Consultez le site d'achat de pièces détachées et saisissez le code du modèle de votre appareil pour vérifier les pièces disponibles à l'achat. Le code du modèle est indiqué sur la face extérieure de votre appareil.
• Vous pouvez vérifier le code du modèle et la version sur l'étiquette code-barres en bas à gauche de l'appareil.
• Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration de ce manuel.
• Les pièces réparables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

Remarque

À la suite d'une réparation effectuée par un prestataire de services non autorisé, d'une autoréparation ou d'une réparation non professionnelle de l'appareil, Samsung n'est pas responsable pour tout dommage causé à l'appareil, de toute blessure ou de tout autre problème de sécurité de l'appareil résultant d'une tentative de réparation de l'appareil qui ne respecte pas soigneusement les consignes de réparation et d'entretien. Tout dommage causé à l'appareil par une tentative de réparation de l'appareil par une personne autre qu'un fournisseur de services certifié Samsung ne sera pas couvert par la garantie.

Attention

• Le nom de la pièce figurant sur le site peut différer de celui figurant dans ce manuel. Assurez-vous de dérier le bon nom de pièce.
• Le remplacement des charnières exige une extrême prudence car cela nécessite le détachement de la porte. Veillez à porter des gants de sécurité pendant les réparations.

Selon le modèle et le pays, l'image réelle et les pièces fournies du réfrigerateur peuvent différer.

01 Charnière supérieure 03 Tiroir 05 Charnière centrale 07 Charnière inférieure

02 Joint 04 Poignées (modèles applicables uniquement) 06 Étiquette code-barres

Remplacement de la poignée

Le nom du modèle se présente comme suit : RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Ce qui remplace les astérisques peut varier selon le modèle.

Le(s) astérisque(s) dans le code du modèle indique(nt) un modèle de variante et peut/peuvent remplacer (0-9) ou (A-Z) dans le code du modèle.

Attention

Veillez à ne pas rayer le devant de la porte lorsque vous remplacez la poignée. - Appuyez fermement sur les poignées au niveau des supports. S'assurer qu'il n'y a pas d'espace entre les supports et la porte. - Serrer fermement les vis lors de la fixation de la poignée. - Vérifie. fier que la poignée est bien fixée avant d'utiliser l'appareil.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Remarque

Cette procédure s'applique aux compartiments réfrigerateur et congélateur.

1. Utilisez un tournevis à tête plate pour retirer les caches de vis.

Après avoir détaché la poignée, remettez les caches de vis en place sur les trous de vis.

1. Utilisez un tournevis cruciforme pour dévisser les vis et détacher la poignée.

Remarque

Utilisez ces vis pour fixer la poignée du côté opposé.

1. Monter la nouvelle poignée dans l'ordre inverse du démontage.

Attention

Assurez-vous de bien fixer le joint. Sinon, l'air froid du réfrigérateur peut s'échapper.

Ouvrez la porte et retirez le joint de la porte.

Pour remplacer le joint

Fixez un nouveau joint à la porte du réfrigerateur. Assurez-vous qu'il n'y a pas d'espace entre le nouveau joint et la porte.

Attention

Vérifiez que le tiroir est correctement inséré dans le rail pendant le montage.

Pour retirer le tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Pour remettre les tiroirs en place. La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.

Vous devez d'abord retirer les portes pour remplacer les charnières.

Attention

• Attention, les portes sont très lourdes et il faut les enlever avec précaution.
• Prévoyez un coussinet couplé, tel qu'un carton, sur la porte avant de remplacer les charnières afin d'éviter les rayures lorsque vous posez les portes.
• Les charnières devant être manipulées avec soin et remplacées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel. Si vous retirez la charnière sans tenir la porte, celle-ci peut tomber et provoquer des blessures.

Assurez-vous que la tige est bien serrée sur la charnière. - Vérifiez que la charnière est bien fixée à la porte. Assurez-vous que les connecteurs des fils sont correctement branchés. Veillez à ne pas endommager les fils lors de la fixation du cache supérieur.

Avertissement

L'inclinaison et la pose du réfrigérateur nécessitent au moins deux personnes. - Débranche le câble d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Remarque

Pour les modèles avec poignées, il faut d'abord inverser les poignées. (Pour de plus amples informations, voir la section « Inversion de la position de la poignée de porte (pour les modèles avec poignée à barre) »).

1. Retirez le cache du câble de la porte (1). Démontez le Cap Space Door (2).

1. Retirez le cache charnière pour pousser un crochet
2. Insérez un tournevis à tête plate et remettez-le en place
3. Soulevez le cache et poussez un crochet (faites attention à ne pas endommager le cache à charnière en le poussant trop fort)
4. Le démonter en poussant

1. Débrancher le connecteur de câble de la porte du réfrigerateur.
2. Cette étape peut ne pas s'appliquer à certains modèles.

Attention

Ne tirez pas trop fort sur les connecteurs.

1. Retirez les vis.
2. (Faites attention à ne pas faire tomber la porte lorsque vous la démontez.)

1. Retirez la porte du réfrigérateur de la charnière centrale en bouvant doucement la porte vers le haut.

Attention

Faites attention à ne pas vous blesser en relevant la porte car elle est lourde.

1. Démontez la charnière centrale en desserrant les vis à l'aide d'un tournevis cruciforme (+).

Attention

Veuillez soutenir la porte du congélateur, car elle peut basculer vers l'avant.

1. Retirez la porte du réfrigérateur de la charnière inférieure en boulevant doucement la porte vers le haut.

Attention

Faites attention à ne pas vous blesser en relevant la porte car elle est lourde.

1. La porte du congélateur étant posée sur la charnière inférieure (A), tirez lentement sur la charnière inférieure (A) pour la retirer du support situé au fond du réfrigérateur. Une fois que la charnière inférieure (A) est retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B).

Attention

Veillez à ce que la porte du congélateur soit fermement maintenue jusqu'à ce qu'elle soit retirée en toute sécurité de la charnière centrale (B) pour éviter qu'elle ne tombe.

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour dévisser les vis de fixation de la charnière centrale (A).
2. Remontez dans l'ordre inverse du démontage après avoir remplacé la charnière supérieure, centrale et/ou inférieure.

Attention

Assurez-vous que les connecteurs des fils sont correctement branchés. Veillez à ne pas endommager les fils lors de la fixation du cache supérieur.

1. Ajustez le moteur kalumato ya va athese te eva ayklotpopo

Mos i térhigni shumé fort lidhésit.
