Märke	Samsung
Modell	RB33B610EBN
Produkttyp	Kyl-frys
Total netto volym	Cirka 330 L
Kylskåpsvolym	Cirka 230 L
Frysvolym	Cirka 100 L
Klimatklass	SN-T (utökad underklass)
Antal dörrar	2 dörrar
Kyltyp	No Frost (ventilerad)
Invändig belysning	LED
Dörrlarm	Ja
Energiklass	E (enligt ny etikett)
Årlig förbrukning	Cirka 250 kWh/år
Ljudnivå	35 dB
Mått (H x B x D)	178 x 59.5 x 66 cm
Nettovikt	Cirka 68 kg
Strömförsörjning	220-240 V, 50 Hz
Användarreparbara delar	Handtag, tätningar, lådor, gångjärn
Underhåll och rengöring	Automatisk avfrostning, rengöring av insidan med mjuk trasa och tvålvatten
Säkerhet	Koppla bort innan ingrepp, använd skyddshandskar

Vanliga frågor - RB33B610EBN SAMSUNG

Hur byter man handtaget på kylskåpet?

Ta först bort skruvskydden med en platt skruvmejsel, skruva sedan loss skruvarna med en stjärnmejsel. Montera det nya handtaget i omvänd ordning. Var noga med att inte repa dörren och dra åt skruvarna ordentligt.

Hur vänder man dörrarnas öppningsriktning?

Koppla bort apparaten, ta bort skydden, koppla bort kontakterna, demontera de övre, mittersta och nedre gångjärnen i omvänd ordning för återmontering. Observera: dörrarna är tunga, lägg en kartong under för att lägga dem på.

Var hittar jag reservdelar till denna modell?

Besök samsung.com/support och ange modellkoden RB33B610EBN för att kontrollera tillgängliga delar. Användarreparbara delar är handtag, tätningar, lådor och gångjärn.

Hur byter man dörrtätningen?

Öppna dörren, ta bort den gamla tätningen genom att dra loss den. Fäst den nya tätningen och se till att det inte finns något mellanrum mellan tätningen och dörren för att undvika kalluftsutsläpp.

Hur tar man bort en låda i frysen?

Lyft försiktigt framkanten på lådan och dra ut den. För att sätta tillbaka, följ stegen i omvänd ordning och se till att den är korrekt isatt i skenans.

Kan jag själv reparera gångjärnen?

Ja, men var försiktig: dörrarna är tunga. Koppla bort apparaten, ta bort kontakterna och skruva loss gångjärnen. Det rekommenderas att vara två personer. Använd en 10 mm nyckel och en stjärnmejsel.

Hur rengör man insidan av kylskåpet?

Koppla bort apparaten, ta bort hyllor och lådor. Rengör med en mjuk trasa fuktad med tvålvatten. Skölj och torka. Använd inte slipande rengöringsmedel.

Vad gör man vid strömavbrott?

Undvik att öppna dörrarna. Maten håller sig kall i flera timmar. För frysen kan fryst mat hålla upp till 48 timmar om dörren hålls stängd.

Hur ställer man in temperaturen?

Använd kontrollpanelen i kylskåpet. Rekommenderad temperatur är 3-4°C för kylen och -18°C för frysen.

Varför låter mitt kylskåp?

Normala ljud inkluderar kompressor, fläkt och avfrostning. Om ljudet är ovanligt, kontrollera att apparaten står plant och inte vidrör andra föremål.

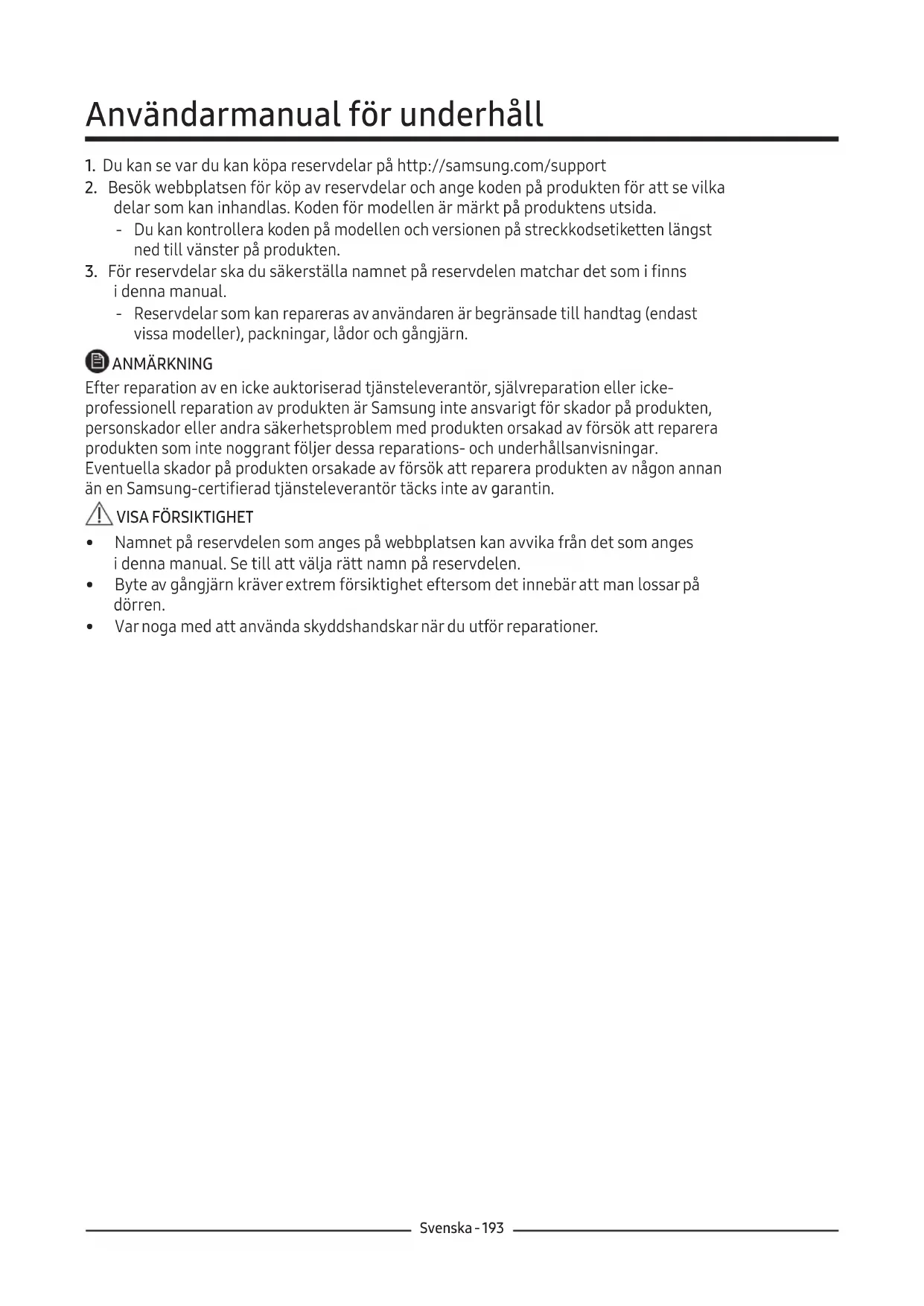

BRUKSANVISNING RB33B610EBN SAMSUNG

• Varmista,ettäjohtoliittimetonkytkettyoikein.

• Varovahingoittamastajohtoja, kun kiinnitätyläkantta

• Du kan se var du kan köpa reservdelar på http://samsung.com/support

• Besök webbplatsen für köp av reservdilar och ange koden på produkten for att se vilka delar som kan inhandlas. Koden for modellen ar markt på produktens utsida.

• Du kan kontrollera koden på modellen och versionen på streckkodsetiketten langst ned till vänster påprodukten.

• För reservdeler ská du sakerställa namnet på reservdelen matchar det som i finns ienna manual.

• Reservdeler som kan repareras av användaren ar begränsade till handtag (endast vissa modeller), packningar, lador och gängjärn.

ANMARKNING

After reparation av en icate auktoriserad tjänsteleverantor, självreparation erer ickeprofessionell reparation av Produkten ar Samsung inte ansvarigt for skador på Produkten, personskador erer andra sakerhetsproblemedprodukten orsakad av forsok att repareraprodukten som inte nogrant foljer dessa reparations- och underhallsanvisningar. Eventuella skador på Produkten orsakade av forsok att repareraprodukten av nagon annan an en Samsung-certificierad tjänsteleverantor tacks inte av garantin.

VISA FÖRSIKTIGHET

• Namnet på reservdelen som anges på webbplatsen kan avvika från det som anges ienna manual. Se till att valja rätt namn på reservdelen.
• Byte av gängjärn kräver extrem försiktighet eftersom det innebar att man lossar på dörren.
  Var noga med att anvanda skyddshandskar nar du utfor reparationer.

Den faktiska bilden och kylskapets reservdelar kan skilja sig at beroende pa modell och land.

01 Övre gangjärn

02 Packning

03 Lada

Namnet på modellen ser ut sö har: RB29F, RB29H, RB30J, RB31F, RB31H, RB33J, RB34J, RB3CJ Vad som ersätter asteriskerna kan variera beroende på modell.

Asterisker i koden for modellen anger en variantmodell och kan ersatta (0-9) eller (A-Z) i koden for modellen.

VISA FÖRSIKTIGHET

När du byter ut dorrhandtaget, var försiktig sa att du inte repar framdörren.
Tryck hart pa handtagen vid stoden. Se till att det inte finns nagon glipa mellan stoden och dorren.
-Dra at skruvara ordentligt nar du fester handtaget.
- Kontrollera att handtaget ar ordentligt faspinnanprodukten anvands.

Verktyg som kravs (medfoljer inte)

For att lossa pa handtagen

ANMÄRKNING

Denna procedur gäller både kylen och frysfacet.

1. Använd en plattskruvmejsel für att ta bort skruvskydden.

När du har tagit loss handtaget, satt tillbaka skruvskyddet på skruvhålen.

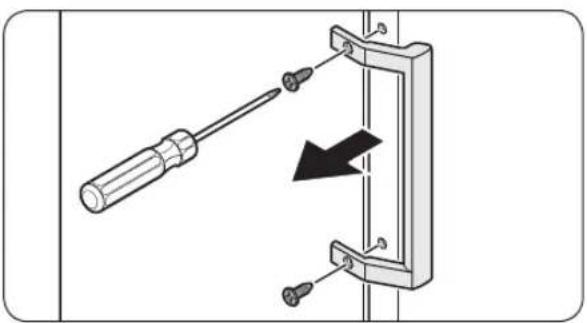

1. Använd en stjärnskruvmejsel für att skruva loss skruvarna och ta bort handtaget.

ANMÄRKNING

Använd dessa skruvar För att fästa handtaget på motsatt sida.

1. Montera det nya handtaget i omvänd ordning for demontering.

Byte av packing

VISA FÖRSIKTIGHET

Se till att du fester packningen ordentlich. Annars kan kall luft fran kylskapet lcka.

For att ta bort packningen

Öppna dörren och ta bort packningen frän dörren.

For att byta ut packningen

Fast en ny packing på kylskapsdörren.
Se till att det inte finns国家队 glipa
mellan den nya packningen och dörren.

Byte av lada

VISA FÖRSIKTIGHET

Kontrollera att ladan sitter ordentlich i skenan under montering.

For att ta bort ladan

Lyft forsiktigt upp ladans framsida och skjut ut den.

Forattatbakaladorna

Atermontering av ladorna foljer omvänd ordning på respektive steg für borttagning.

For att byta ut gängjärnen sku du ta bort dorrarna forsta.

VISA FÖRSIKTIGHET

• Var extremt fösiktigt när du tar bort dorrarna eftersom de ar tunga.
• Innan du byter ut gängjärnen, skä du lagg att mjukt underlag som kartong på golvet for att Förhindra repor på dörren;narr du lagger dem.
• Eftersom gängjärnen ska hanteras fösiktigt och monteras av två ellerflera personer, likmenderar vi att du kontaktar professionell teknik service.
• Om du tar bort gängjärnet utan att hälla i dörren, kan den falla ner och orsaka skador.

Sakerställ att axeln ar ordentlig个交易日dragen pa gängjärnet.
- Kontrollera att gängjärnet ar ordentligt fäst i skåpet.
- Set till att kontakterna für kabeln ar ordentligt anslutna.
Varforsiktig sa att inte kablarna skadas nardu fester overtackningen.

VARNING

Foratt luta/lagga ner kylskapet kravs minst 2 personer.
- Koppla bort natsladden innan du vander på dorrarna.

Verktyg som kravs (medfoljer inte)

Stjärnskruvmejsel Plattskruvmejslar 11 mm skiftnyckel

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skiftnyckel

Vanda pà dörren

ANMARKNING

For modeller med handtag, vänd handtagen Först. (For detailjerad information, se avsnittet "Vända dorrhandtagets lage (for modeller med svänghandtag)".)

1. Ta bort dörren med kabelskyddet (1). Demontera luckan till lockutrymmet(2).

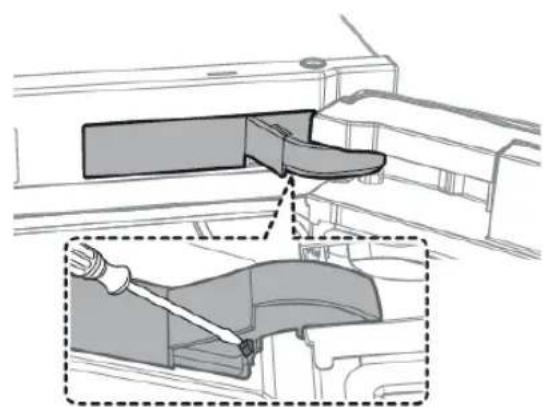

1. Ta bort lockgangjärnet for att trycka pa en krok - Satt i en plattskruvmejsel och satt tillbaka den - Lyft upp locket och skjut in en krok (se till att du inte skadar locket pa gängjärnet genom att trycka pa det for hart.) - Demontera den genom att trycka pa den

1. Koppla loss kontakterna for kabeln till kylskapsdörren. - Det har steget gäller kanske inte vissa modeller.

VISA FÖRSIKTIGHET

Drainteikontakternaforhart.

1. Ta bort skruvarna.
2. (Var försiktig sa att du inte tappar dörren när du tar isär den.)

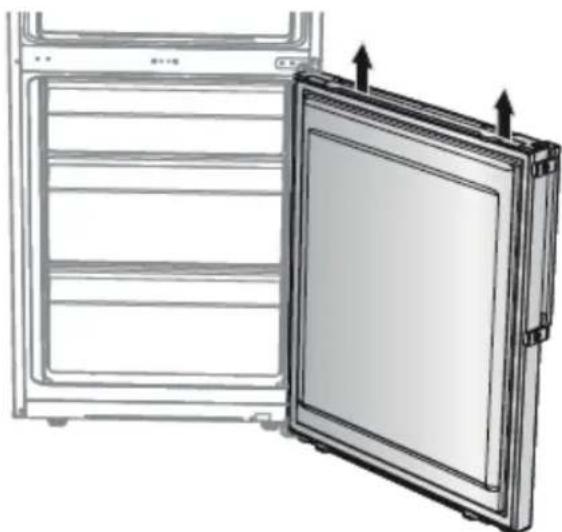

1. Ta bort kylskapsdörren fran mellersta gängjärnet genom att försiktigt lyfta dörren rakt upp.

VISA FÖRSIKTIGHET

Dörren ar tung, sa var försiktig sa att du inte skadar dig när du tar bort dörren.

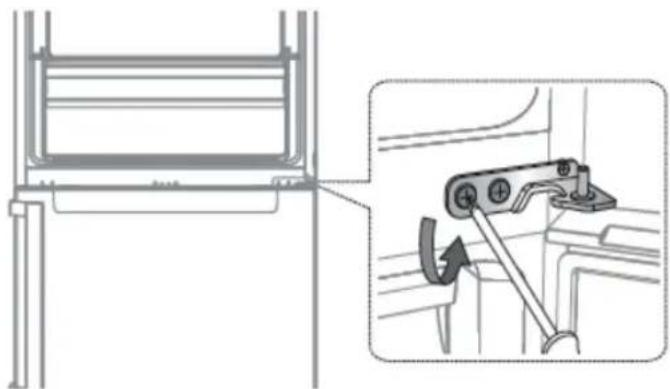

1. Demontera mellersta gängjärnet genom att ta skruva loss skruvarna med ett stjärnskruvmejsel.

VISA FORSIKTIGHET

Frysdörren kan falla framåt sö stödörren.

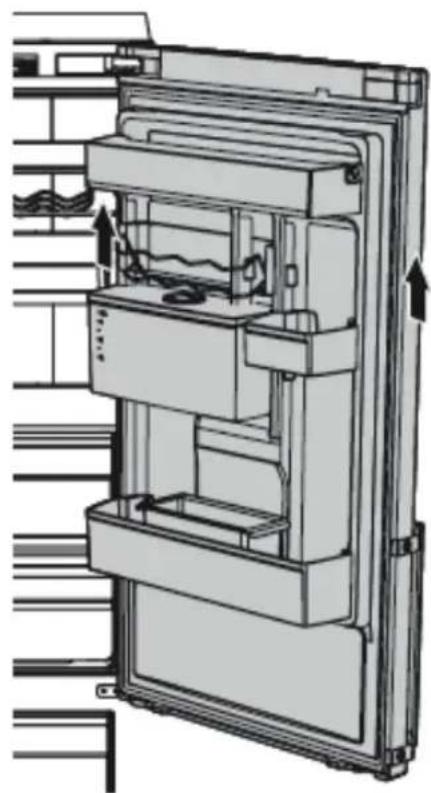

1. Ta bort frysdorren fran mellersta gangjarnet genom att du forsiktigt lyfter dorren rakt upp.

VISA FÖRSIKTIGHET

Dörren ar tung, sö var försiktig sö att du inte skadar dig när du tar bort dörren.

1. När frysdörren sitter på det nedre gängjärnet (A) drar du längsamt i det nedre gängjärnet (A) for att ta bort det fran hällaren i botten på kylskapets. När det nedre gängjärnet (A) har tagits bort fran hällaren sku du ta bort det fran frysdörren och drar sedan frysdörren nedät for att ta bort den frän mellersta gängjärnet (B).

VISA FÖRSIKTIGHET

For att forhindra frysdorren fran att falla, se till att halla frysdorren tatt tills den har sakert tagits bort fran mellersta gangjarnet (B).

1. Använd en stjärnskruvmejsel och hylsnyckel (10 mm) für att ta bort skruvarna som fester det mellersta gangjärnet (A).
2. Satt tillbaka i omvänd ordning for demontering after byte av oversta, mellersta och/eller nedre gängjärnet.

VISA FORSIKTIGHET
