RB33B610EBN - Vriezer SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Merk	Samsung
Model	RB33B610EBN
Producttype	Koelkast-vriezer
Netto totaalvolume	Ongeveer 330 L
Koelkastvolume	Ongeveer 230 L
Vriezervolume	Ongeveer 100 L
Klimaatklasse	SN-T (uitgebreide subklasse)
Aantal deuren	2 deuren
Koeltype	No Frost (geventileerd)
Binnenverlichting	LED
Deuralarm	Ja
Energieklasse	E (volgens nieuw label)
Jaarlijks verbruik	Ongeveer 250 kWh/jaar
Geluidsniveau	35 dB
Afmetingen (H x B x D)	178 x 59.5 x 66 cm
Netto gewicht	Ongeveer 68 kg
Voeding	220-240 V, 50 Hz
Door gebruiker te repareren onderdelen	Handgrepen, afdichtingen, laden, scharnieren
Onderhoud en reiniging	Automatisch ontdooien, binnenkant reinigen met zachte doek en zeepwater
Veiligheid	Loskoppelen voor interventie, veiligheidshandschoenen gebruiken

Veelgestelde vragen - RB33B610EBN SAMSUNG

Hoe vervang ik het handgreep van de koelkast?

Verwijder eerst de schroefdopjes met een platte schroevendraaier, draai dan de schroeven los met een kruiskopschroevendraaier. Monteer het nieuwe handgreep in omgekeerde volgorde. Zorg ervoor dat u de deur niet bekrast en draai de schroeven stevig vast.

Hoe keer ik de deuropening om?

Koppel het apparaat los, verwijder de doppen, ontkoppel de connectoren, demonteer de bovenste, middelste en onderste scharnieren in omgekeerde volgorde voor montage. Let op: de deuren zijn zwaar, houd een karton gereed om ze op te leggen.

Waar vind ik reserveonderdelen voor dit model?

Bezoek samsung.com/support en voer de modelcode RB33B610EBN in om beschikbare onderdelen te controleren. De door de gebruiker te repareren onderdelen zijn handgrepen, afdichtingen, laden en scharnieren.

Hoe vervang ik de deurafdichting?

Open de deur, verwijder de oude afdichting door eraan te trekken. Bevestig de nieuwe afdichting en zorg dat er geen opening is tussen de afdichting en de deur om koude lucht te voorkomen.

Hoe verwijder ik een lade uit de vriezer?

Til voorzichtig de voorkant van de lade op en schuif hem eruit om hem te verwijderen. Plaats hem terug door de stappen in omgekeerde volgorde te volgen en zorg dat hij goed in de rail zit.

Kan ik de scharnieren zelf repareren?

Ja, maar wees voorzichtig: de deuren zijn zwaar. Koppel het apparaat los, verwijder de connectoren en draai de scharnieren los. Het wordt aanbevolen om met twee personen te werken. Gebruik een 10 mm sleutel en een kruiskopschroevendraaier.

Hoe maak ik de binnenkant van de koelkast schoon?

Koppel het apparaat los, verwijder de roosters en laden. Reinig met een zachte doek gedoopt in zeepwater. Spoel en droog. Gebruik geen schurende middelen.

Wat te doen bij stroomuitval?

Vermijd het openen van de deuren. Voedsel blijft enkele uren koud. Voor de vriezer kunnen ingevroren producten tot 48 uur bewaard blijven als de deur gesloten blijft.

Hoe stel ik de temperatuur in?

Gebruik het bedieningspaneel in de koelkast. De aanbevolen temperatuur is 3-4°C voor de koelkast en -18°C voor de vriezer.

Waarom maakt mijn koelkast geluid?

Normale bedrijfsgeluiden zijn onder andere de compressor, ventilator en ontdooiing. Als het geluid ongebruikelijk is, controleer dan of het apparaat waterpas staat en geen contact maakt met andere objecten.

GEBRUIKSAANWIJZING RB33B610EBN SAMSUNG

• Stellen Sie sichere, dass die Kabelstecker richtig angeschlossen sind.

• Achten Sie daraufuf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden.

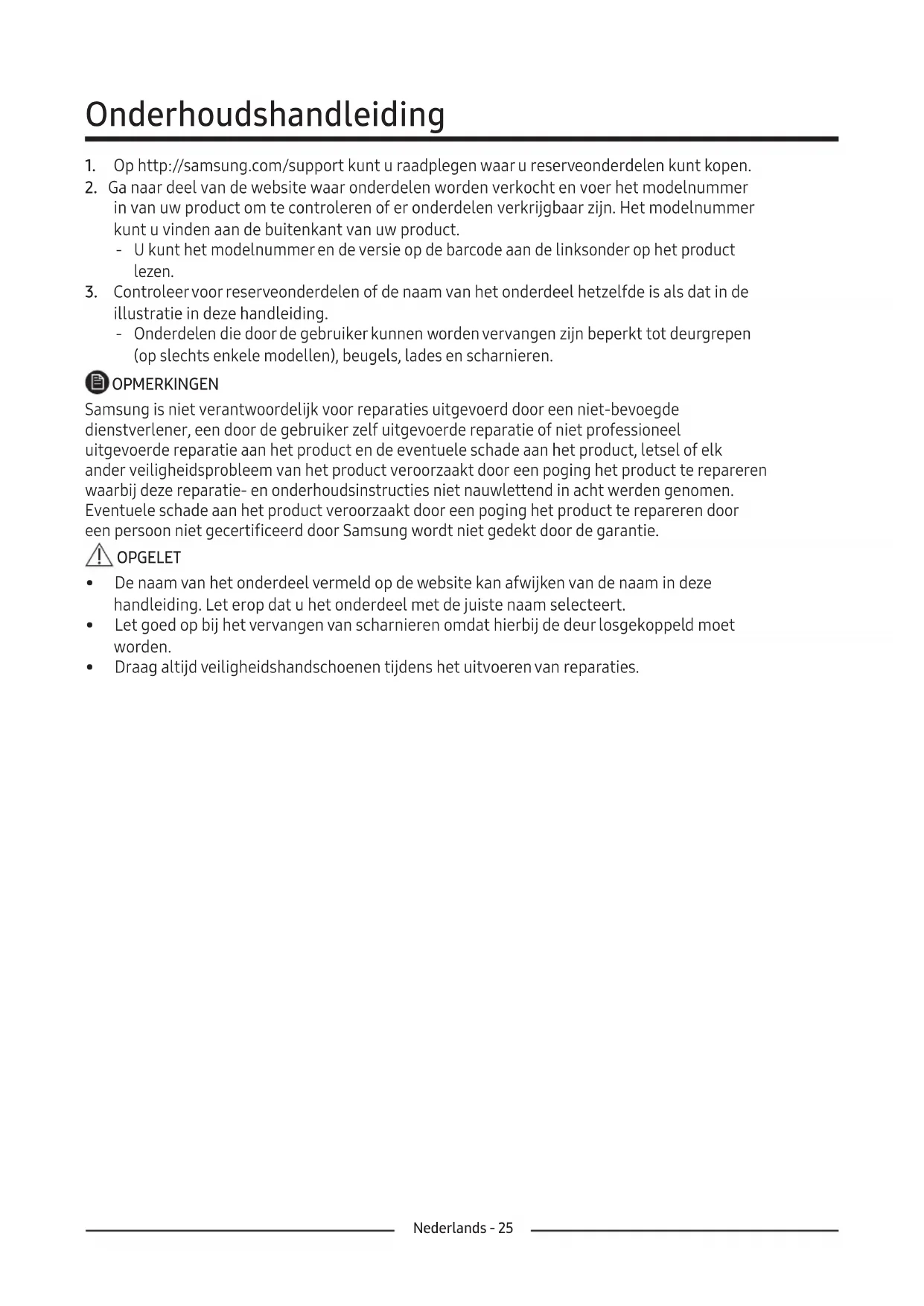

• Op http://samsung.com/support kurz u raadplegen waar u reserveonderdelen kurz kopen.

• Ga waar deel van de website waar onderdelen worden verkocht en voer het modelnummer in van uw product om te controleren of er onderdelen verkrijgbaar�. Het modelnummer kunt u vinden aan de buitenkant van uw product.
• U kunt het modelnummer en de versie op de barcode aan de linksonder op het product lezen.
• Controleer voor reserveonderdelen of de naam van het onderdeel hetzelfde is als dat in de illustratie in deze handleiding.
• Onderdelen die door de gebruiker können worden verrangen zijn beperkt tot deurgrepen (op slechts enkele modellen), beugels, lades en scharnieren.

OPMERKINGEN

Samsung is nicht verantwoordelijk voor reparaties uitgevoerd door een Niet-bevoegde Dienstverlerer, een door de gebruiker zich uitgevoerde reparatie of Niet professioneel uitgevoerde reparatie aan het product en de eventuele schade aan het product, letsel of elk anderveiligheidsprobleem van het product veroorzaakt door een poging het product te repareren waar bij deze reparatie- en onderhoudsinstructies Niet nauwlettend in acht werden genomen. Eventuele schade aan het product veroorzaakt door een poging het product te repareren door een persoon Niet gecertificieerd door Samsung wordeniet Niet gedekt door de garantie.

OPGELET

• De naam van het onderdeel vermeld op de website kan afwijken van de naam in deze handleiding. Let erop dat u het onderdeel met de juiste naam selecteert.
• Let goed op bij het verrangen van scharnieren onions dat hierbij de deur losgekoppeld moet worden.
  Draag aktijd veiligheidschoenen tijdens het uitvoeren van reparaties.

De daadwerkelijk afbeelding en geleverde onderdelen van uw koelkast konnen afwijken, afhankelijk van het model en het land.

01 Bovenscharnier
03 Lade
05 Middenscharnier
07 Onderscharnier

02 Bovenbeugel
04 Deurgrepen (alleen van toepassing op bepaalde modellen)
06 Barcode-etiket

Reserve deurgreep

Modelnamezien er als volgtuit: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ*

Wat de sterretjes verrangt is afhankelijk van het model.

De sterretjes in het modelnummer geben een variant van het model aan en kuren staan voor (0-9) of (A-Z) in het modelnummer.

OPGELET

• Let erop dat u geen krassen veroorzaakt aan de voorzijde van de deur bij het verwangen van de deurgreep.
• Druk de deurgrepen stevig gegen de ondersteuningen aan. Let erop dat er geen gat zit:tussen de ondersteuningen en de deur.
  Draai de schroeven strak vast bij het monteren van de deurgreep.
• Controller of de deurgreep stevig is gemonteerd voordat u het product gaat gebruiken.

Benodigd gereedschap (niet meegeverd)

Kruiskop-schroevendraaier

Platte schroevendraier

Voor het loskoppelen van de deurgrepen.

OPMERKINGEN

Deze procedure is van toepassing op zowel de koelkast als de vriezer.

1. Gebruik een platte schroevendraier om de schroefdoppen te verwijderen. Nadat u de deurgreep heb losgekoppeld, moet u de schroefdoppen wee op de schroefgaten plaatsen.
2. Gebruik een kruiskopschroevendraaier om de schroeven los te make en de deurgreep los te koppelen.

OPMERKINGEN

Gebruik deze schroeven om de deurgreep aan de andere kant vast te make.
3. Assembleer de nouvelle deurgreep in de omgekeerde volgorde van het loskoppelen.

Beugel verwangen

OPGELET

Let erop dat u de beugel stevig vast maakt. Anders kan er koude luchtuit de koelkast ontsnappen.

De beugel verwijderen.

Open de deur en haal de beugeluit de deur.

De beugel verrangen.

Monteer een neue beugel op de koelkastdeur. Let erop dat er geen gat zit:tussen de neue beugel en de deur.

De lade verrangen.

OPGELET

Let erop dat de lade tijdens het installereren goed worden geplaatst in de rails.

De lade verwijderen.

Tilde voorkant van de lade voorzichtig omhoog en schuif de lade waar buiten.

De lades weeer aansluten.

Het waar aansluiten van de lades gebeurt in de omgekeerde volgorde van het verwijderen.

U moet eerst de deuren verwijderen voordat u de scharnieren gaat verrangen.

OPGELET

• Let goed optijdens het verwijderen van de deuren want deze zijn zwaar.
  Voordat u de scharnieren gaat verrangen moet u eerst een zacht voorwerp, zoals een stuk bordkarton, op de vloer leggen om krassen op de deuren te voorkomen als u deze neerlegt.
• Wij raden u aan een professionele technicus erbij te halen aangezien de scharnieren voorzichtig要去en worden behandeld en door twee of meer mensen要去en worden verrangen.
• Als u de scharnier verwijderd zonder de deur vast te houden, dan kan de deur vallen en letsel veroorzaken.
• Let er op dat de as stevig is vastgemaakt aan de scharnier.
• Controleer of de scharnier stevig is gemonteerd aan de koelkast.
• Let erop dat draadverbindingen goed worden aangesloten.
• Let erop de draden Niet te beschadigen bij het vastmaken van de bovenkap.

WAARSCHUWING

Voor het kantelen/neerleggen van de koelkast zijn twee mensen nodig.
Haal de stekker uit het stopcontact voor dat u de deuren gaat omkeren.

Benodigd gereedschap (niet meegeverd)

Kruiskopschroeevendraier Platte schroevendraier 11 mm moersleutel

10 mm inbussleutel 8 mm inbussleutel 10 mm moersleutel

De deur omkeren

OPMERKINGEN

Keer eerst de deurgrepen om bij modellen met handgrepen. (Raadpleeg "De stand van de deurgreep omkeren" (voor modellen met handgrepen))

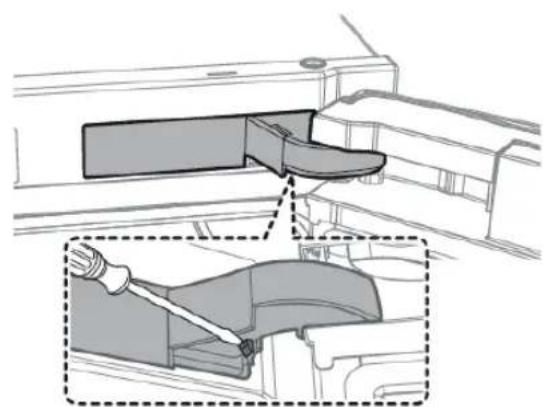

1. Verwijder de kap van de bedrangdsdeur (1). Demonteer het vulstuk van de deur (2).

1. Verwijder de scharnierkap om een haak in te dokken.

2. Steek een platte schroevendraier erin en plaats het terug.
   Haal de kap omhoog en druk een haak in (let erop de scharnierklep te beschadigen door deze te hard in te drukken).

3. Indrukken om te demonteren.

1. Ontkoppel de bedrangsgsconnector voor de koelkastdeur.

2. Deze stap is nicht op alle modellen van toepassing.

OPGELET

Trek Niet te hard aan de connectoren!

1. Verwijder de schroeven.

(Let erop dat u de deur Niet LAST vallen tijdens het demonteren.)

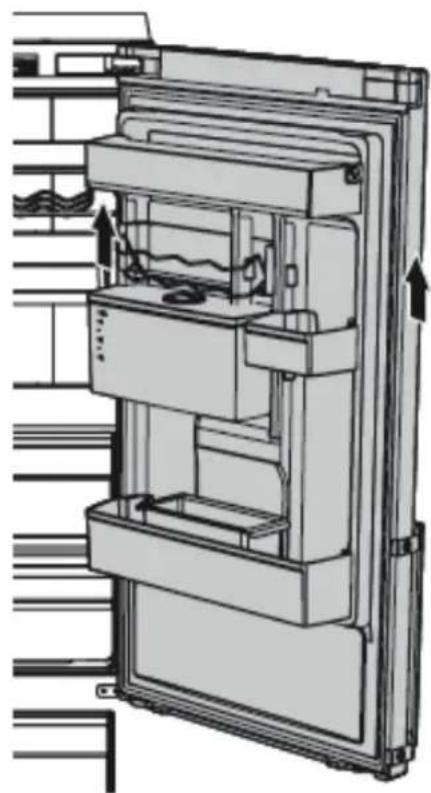

1. Verwijder de koelkastdeur vanaf de middelste scharnier door de deur voorzichtigrecht omhoog te tillen.

OPGELET

De deur is zwaar; let erop dat u geen letsel oploopt tijdens het verwijderen van de deur.

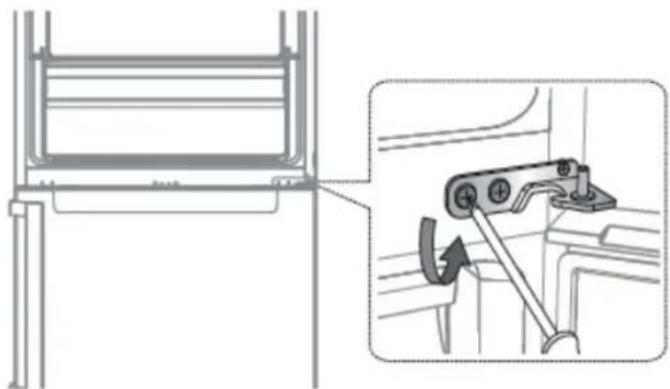

1. Demonteer de middelste scharnier door deschroeven met een kruskopschroevendraaier (+) te verwijderen.

OPGELET

De vriezerdeur kan maar voren vallen. Ondersteun de deur.

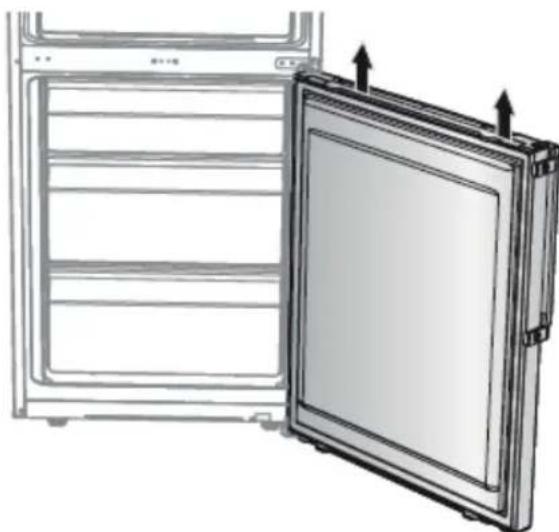

1. Verwijder de vriezerdeur vanaf de onderste scharnier door de deur voorzichtigrecht omhoog te tilen.

OPGELET

De deur is zwaar; let erop dat u geen letsel oploopt tijdens het verwijderen van de deur.

1. Terwijl de vriezer deur steunt op de onderste scharnier (A)要去 langzaam de onderste scharnier (A) er langzaam uit de houder aan de onderkant van de koelkast trekken. Zodra de onderste scharnier (A) uit de houder is gehald,kest u het uit de vriezerdeur verwijderen en de vriezerdeur latent zakken om deze uit de middelste scharnier (B) te halen.

OPGELET

Let erop dat de vriezerdeur goed worden vastgehonden totdat het uit de middelste scharnier (B) is gehald om te voorkomen dat de vriezerdeur valt.

1. Gebruik een kruiskopschroeverbendraier en inbussleutel (10mm) om de schroeven die de middelste scharnier (A) vasthouden.
2. Assembleer in omgeekerde volgorde van het demonteren nadat u de bovenste, middelste en/of onderste scharnier hebt verwangen.

OPGELET

• Let erop dat draadverbindingen goed worden aangesloten.
• Let erop de draden nicht te beschadigen bij het vastmaken van de bovenkap.
