KÄYTTÖOHJE RB33B610EBN SAMSUNG

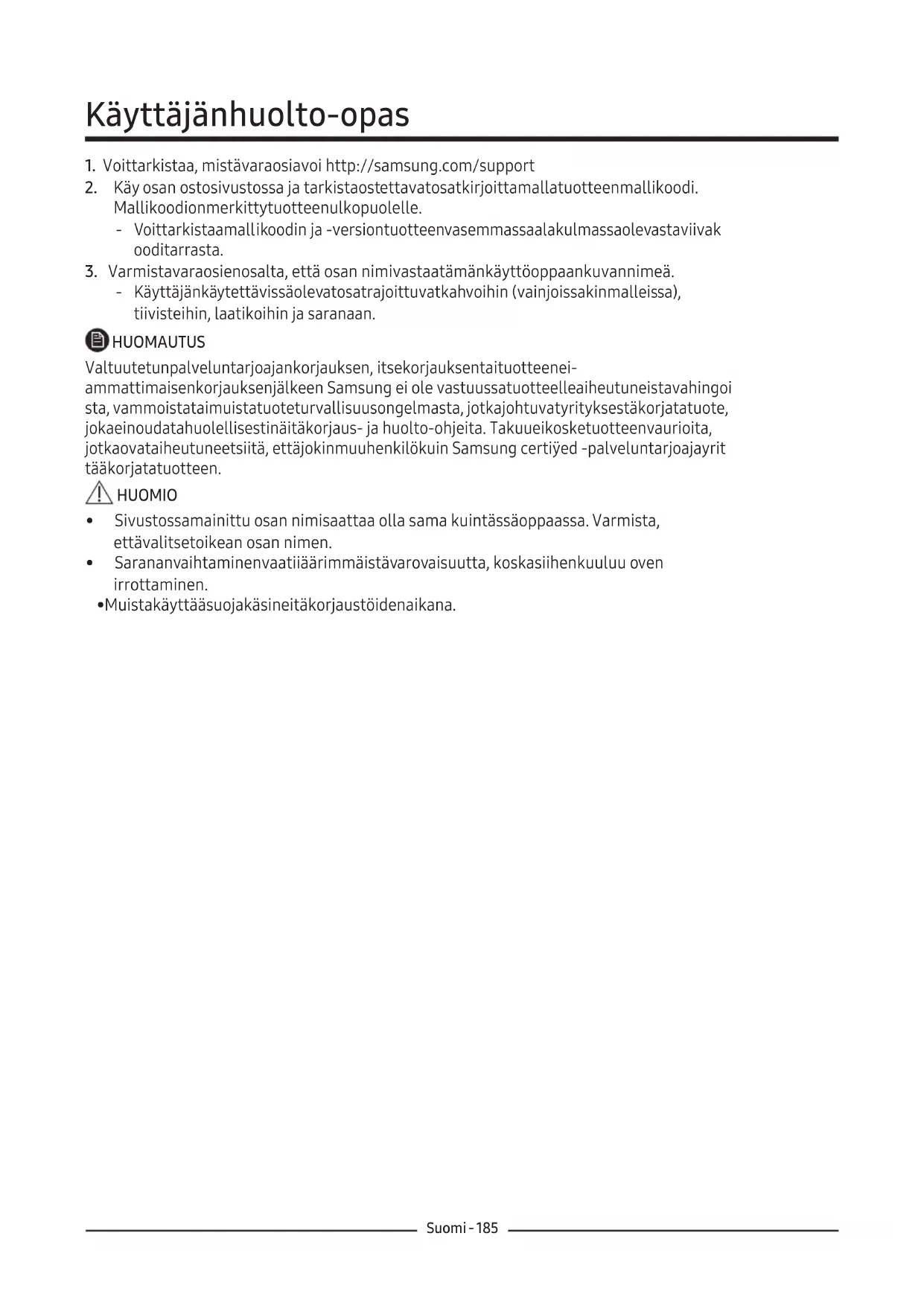

1. Voittarkistaa, mistävaraosiavoi http://samsung.com/support

2. Käy osan ostosivustossa ja tarkistaostettavatosatkirjoittamallatuotteenmallikoodi.

Mallikoodionmerkittytuotteenulkopuolelle. ‐ Voittarkistaamallikoodin ja -versiontuotteenvasemmassaalakulmassaolevastaviivak ooditarrasta.

3. Varmistavaraosienosalta, että osan nimivastaatämänkäyttöoppaankuvannimeä.

‐ Käyttäjänkäytettävissäolevatosatrajoittuvatkahvoihin (vainjoissakinmalleissa), tiivisteihin, laatikoihin ja saranaan. HUOMAUTUS Valtuutetunpalveluntarjoajankorjauksen, itsekorjauksentaituotteenei- ammattimaisenkorjauksenjälkeen Samsung ei ole vastuussatuotteelleaiheutuneistavahingoi sta, vammoistataimuistatuoteturvallisuusongelmasta, jotkajohtuvatyrityksestäkorjatatuote, jokaeinoudatahuolellisestinäitäkorjaus- ja huolto-ohjeita. Takuueikosketuotteenvaurioita, jotkaovataiheutuneetsiitä, ettäjokinmuuhenkilökuin Samsung certiÿed -palveluntarjoajayrit tääkorjatatuotteen. HUOMIO

• Sivustossamainittu osan nimisaattaa olla sama kuintässäoppaassa. Varmista, ettävalitsetoikean osan nimen.

• Sarananvaihtaminenvaatiiäärimmäistävarovaisuutta, koskasiihenkuuluu oven irrottaminen.

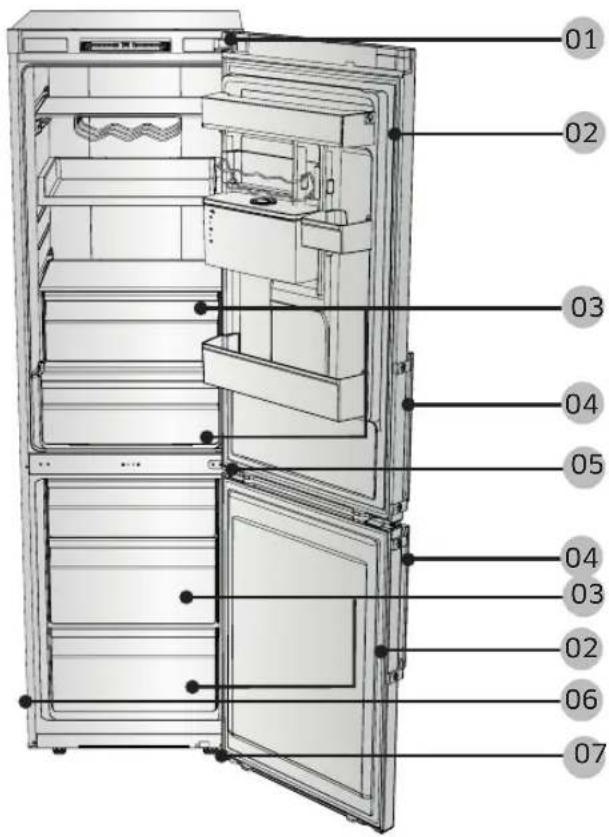

• Muistakäyttääsuojakäsineitäkorjaustöidenaikana.Suomi - 186 Jääkaapintodellinenkuva ja osatvoivatvaihdellamallista ja maastariippuen.

Kahvat (vainsoveltuvatmallit)

04Suomi - 187 Kahvanvaihto Tarvittavattyökalut (eitoimiteta) Kahvojenirrottaminen HUOMAUTUS Tämämenettelykoskeesekäjääkaappiaettäpakastinosastoa. Mallinniminäyttäätältä: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Se, mikäkorvaatähdet, voivaihdellamallistariippuen. Mallikoodintähdetilmaisevatvarianttimallin ja voivatkorvata (0-9) tai (A-Z) mallikoodissa. Varoitus

• Kun vaihdatovenkahvaa, älänaarmuta oven etuosaa.

• Paina tukienkahvojatiukasti. Varmista, etteitukien ja oven välissä ole rakoa.

• Kiinnitäruuvittiukastikahvaakiinnitettäessä.

• Tarkistaennentuotteenkäyttöä, ettäkahvaontiukastikiinni. Philipsinruuvimeisseli Litteäpääinenruuvimeisseli

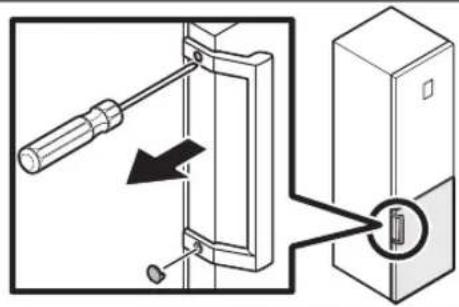

1. Irrotaruuvinsuojuksetpäänruuvimeisse

lillä. ‐ Kun oletirrottanutkahvan, kiinnitäruu vinsuojuksettakaisinruuvinreikiin.

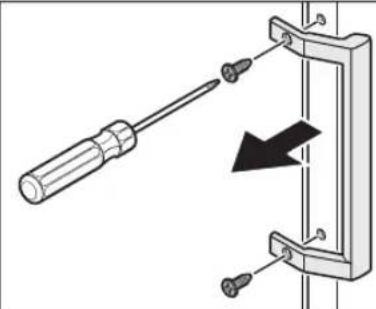

2. Irrotaruuvitristipäämeisselillä ja

irrotakahva. HUOMAUTUS Kiinnitäkahvavastakkaisellepuolellenäilläru uveilla.

3. Asennauusikahvakäänteisessäpurkamis

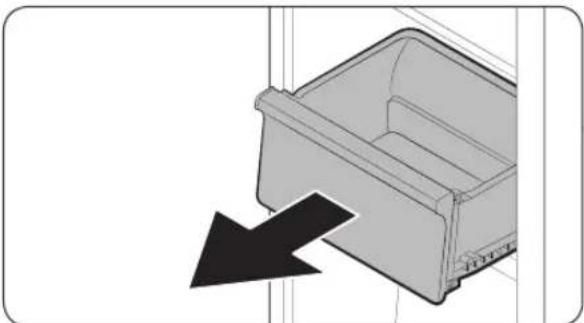

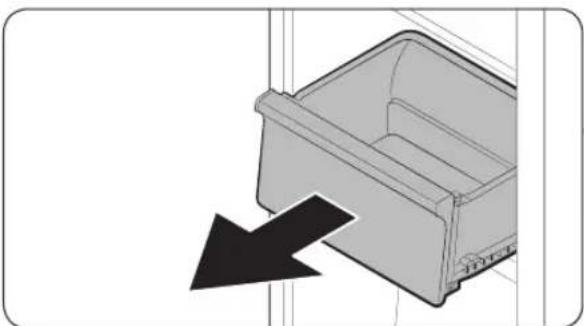

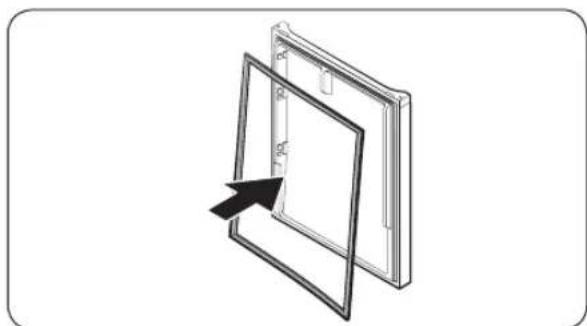

järjestyksessä.Suomi - 188 Tiivisteenvaihto Laatikonvaihto HUOMIO Varmista, ettäkiinnitättiivistänÿrmly. Muussatapauksessajääkaapistavoivuotaakylmääilmaa. HUOMIO Tarkista, ettälaatikkoonasetettuoikeinkiskoonasennuksenaikana. Tiivistysirrottaa Avaaovi ja irrotatiivisteovelta. Tiivisteenuusiminen Kiinnitäuusitiivistejääkaapinoveen. Varmista, etteiuudentiivisnän ja oven välillä ole rakoa. Laatikonirrottaminen Nostalaatikonetuosavarovastiylös ja liu'uta se ulos. Laatikoidenkiinnittäminenuudelleen Laatikoidenkiinnittäminenuudelleennoudattaaniidenpoistovaiheidenkäänteistäjärjestystä.Suomi - 189 Sarananvaihto Tarvittavattyökalut (eitoimiteta) Philipsinruuvimeisseli Litteäpääinenruuvimeisseli 11 mm kiintoavain 10 mm hylsyavain 8 mm hylsyavain 10 mm kiintoavain Saranatonvaihdettavairrottamallaovetÿrst. HUOMIO

• Kun poistat ovia, ole erittäinvarovainen, koskaovetovatraskaita.

• Ennensarananvaihtamistaasetapehmeätyyny, kutenpahvi, oorille, jottaovieinaarmuuntu, kun asetatovet alas.

• Koskasaranatonkäsiteltävähuolellisesti ja korvattavakahdellataiuseammallahenkilö llä, suosittelemme, ettäsoitatammattitaitoistateknistäpalvelua.

• Jos irrotatsarananpitämälläoveakiinni, ovivoipudota ja aiheuttaavammoja.

• Varmista, ettäakseliontiukastikiinnisaranassa.

• Tarkista, ettäsaranaontiukastikiinnikaapissa.

• Varmista, ettäjohtoliittimetonkytkettyoikein.

• Varo vahingoittamastajohtoja, kun kiinnitätyläkantta. VAROITUS

• Jääkaapinkallistaminen/laskeminenvaatiivähintään 2 henkilöä.

• Irrotavirtajohtoennenovienkääntämistä.Suomi - 190 Oven kääntäminen HUOMAUTUS Jos mallissaonkahvat, käännäkahvattakaisin. (Lisätietojaonkohdassa "Ovenkahvanasennonkääntäminen (Malleissa, joissaontankonkahvat)".)

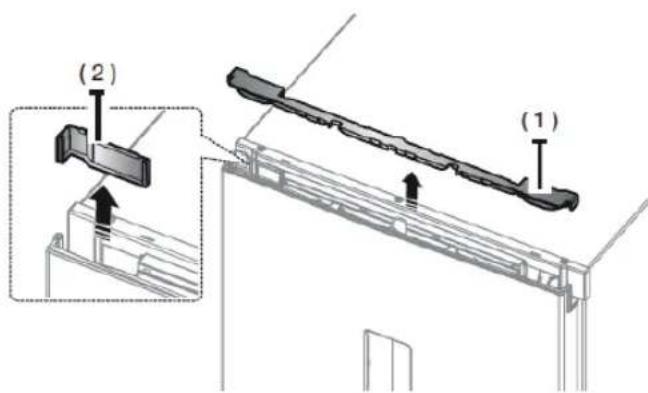

1. Irrotapeitelanganluukku (1).

Pura korkkitilanluukku (2).

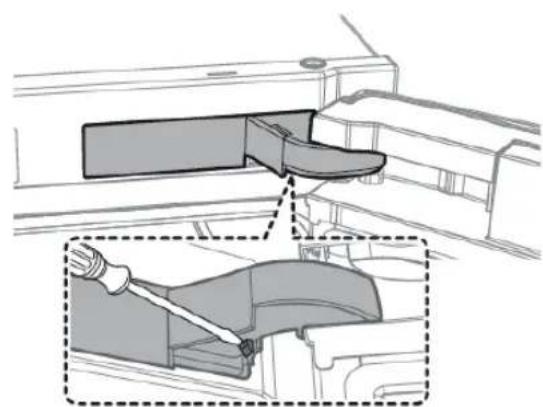

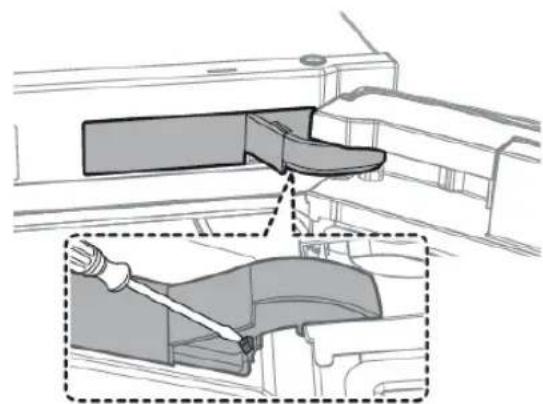

2. Irrotakannensaranakoukuntyöntämistä

‐ Asetapäänruuvimeisselipaikalleen ja aseta se takaisin ‐ Vipuakansiylös ja työnnäkoukku (Älävahing oitapeitesannelankaatyöntämälläsitäliiank ovaa) ‐ Pura se työntämällä

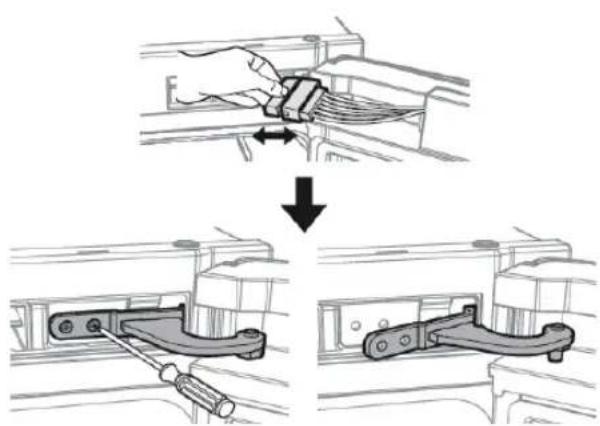

3. Irrotajääkaapin oven johdotusliitin.

‐ Tämävaiheeiehkäkoskejoitakinmalleja. HUOMIO Älävedäliittimiäliiankovaa.

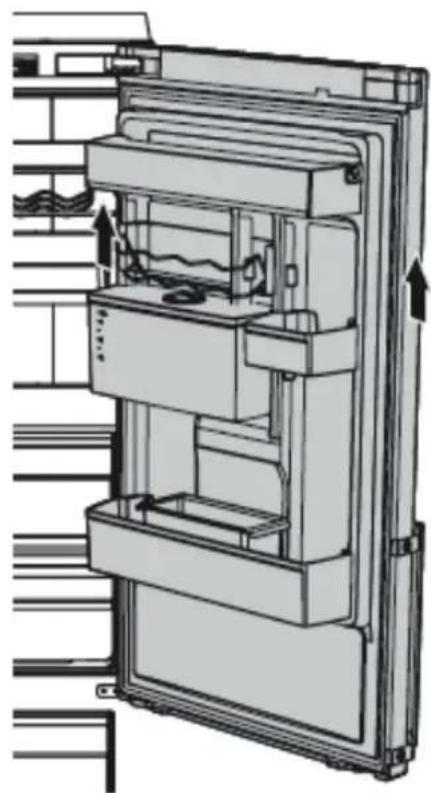

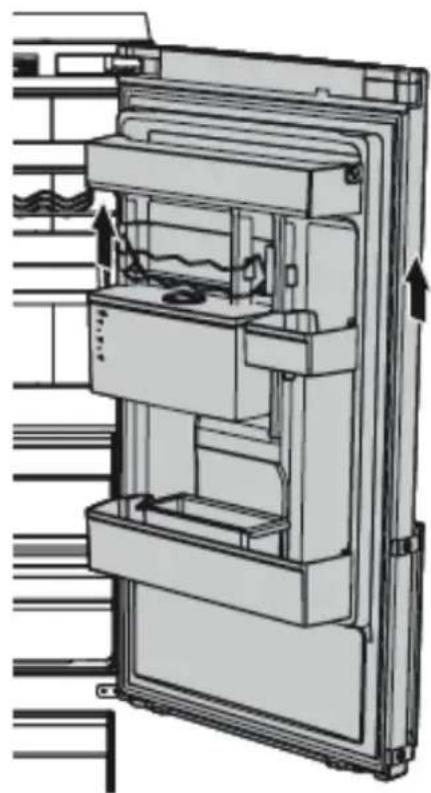

vivarovastiylös. HUOMIO Ovionpainava, varo vahingoittamastaitseäsi, kunirrotat oven.

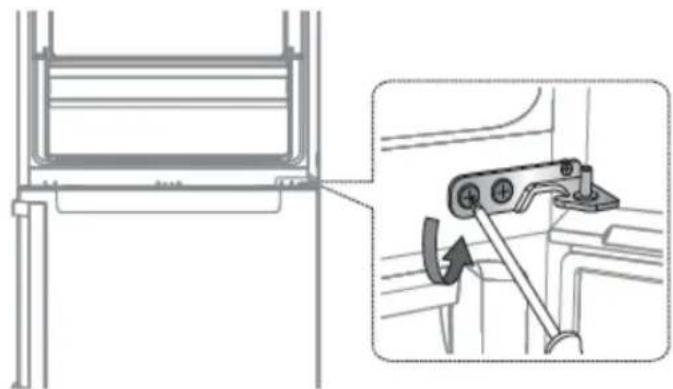

6. Pura keskisanairrottamallaruuvitristipään (+)

ruuvimeisselillä. HUOMIO Pakastimenluukkuvoipudotaeteenpäin, joten tueovea.

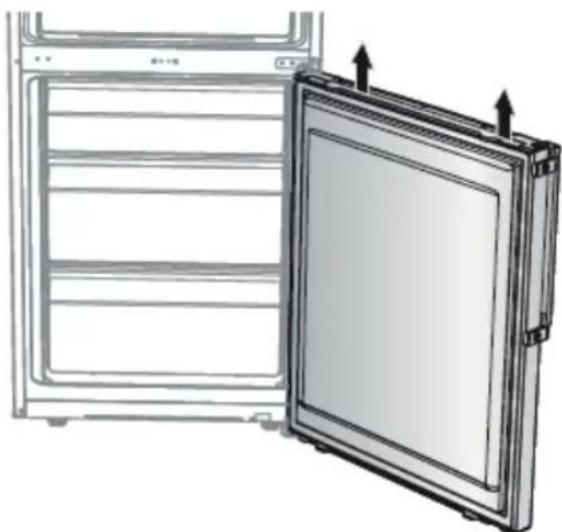

7. Irrotapakastimenluukkualasanastanostamallal

uukkuvarovastiylös. HUOMIO Ovionpainava, varo vahingoittamastaitseäsi, kunirrotat oven.Suomi - 192

8. Kun pakastimenluukkuonalasanalla (A),

irrota se jääkaapinpohjassaolevastapi timestävetämällähitaastialasanaa (A). Kun alasana (A) onirrotettupidikkeestä, irrota se pakastimenovesta ja vedäsittenpakastimenluukku alas poistaaksesi sen keskisanasta (B). HUOMIO Jottapakastimenluukkueiputoaisi, pidäpakastime nluukkuatiukastikiinni, kunnes se onturvallisestiir rotettukeskisanasta (B).

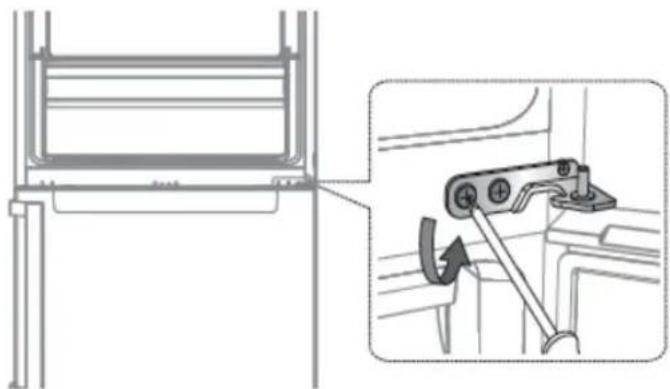

9. Irrotakeskisanaa (A) kiinnittävätruuvitristipä

ämeisselillä ja hylsyavaimella (10 mm).

10. Asennauudelleenpäinvastaiseenpu

rkamisjärjestykseenylä-, keski- ja/ taialasananvaihtamisenjälkeen. HUOMIO

• Varmista, ettäjohtoliittimetonkytkettyoikein.
