Marca	Samsung
Modelo	RB33B610EBN
Tipo de produto	Refrigerador-congelador
Volume total líquido	Aproximadamente 330 L
Volume do refrigerador	Aproximadamente 230 L
Volume do congelador	Aproximadamente 100 L
Classe climática	SN-T (subclasse estendida)
Número de portas	2 portas
Tipo de frio	No Frost (ventilado)
Iluminação interna	LED
Alarme de porta	Sim
Classe energética	E (segundo nova etiqueta)
Consumo anual	Aproximadamente 250 kWh/ano
Nível sonoro	35 dB
Dimensões (A x L x P)	178 x 59.5 x 66 cm
Peso líquido	Aproximadamente 68 kg
Alimentação	220-240 V, 50 Hz
Peças reparáveis pelo usuário	Puxadores, juntas, gavetas, dobradiças
Manutenção e limpeza	Degelo automático, limpeza interna com pano macio e água com sabão
Segurança	Desligar antes de qualquer intervenção, usar luvas de segurança

Perguntas frequentes - RB33B610EBN SAMSUNG

Como substituir o puxador do refrigerador?

Remova primeiro as tampas dos parafusos com uma chave de fenda plana, depois desaperte os parafusos com uma chave de fenda Phillips. Monte o novo puxador na ordem inversa. Tenha cuidado para não riscar a porta e aperte bem os parafusos.

Como inverter a abertura das portas?

Desligue o aparelho, remova as tampas, desconecte os conectores, desmonte as dobradiças superior, central e inferior seguindo a ordem inversa para a remontagem. Atenção: as portas são pesadas, providencie um papelão para colocá-las.

Onde encontrar peças de reposição para este modelo?

Consulte o site samsung.com/support e insira o código do modelo RB33B610EBN para verificar as peças disponíveis. As peças reparáveis pelo usuário são os puxadores, juntas, gavetas e dobradiças.

Como substituir a junta da porta?

Abra a porta, remova a junta antiga puxando-a. Fixe a nova junta, certificando-se de que não haja espaço entre a junta e a porta para evitar vazamentos de ar frio.

Como remover uma gaveta do congelador?

Levante suavemente a frente da gaveta e deslize para retirá-la. Para recolocá-la, siga as etapas inversas, garantindo que esteja corretamente inserida no trilho.

Posso reparar as dobradiças sozinho?

Sim, mas tome cuidado: as portas são pesadas. Desligue o aparelho, remova os conectores e desaperte as dobradiças. Recomenda-se duas pessoas. Use uma chave de 10 mm e uma chave de fenda Phillips.

Como limpar o interior do refrigerador?

Desligue o aparelho, remova as prateleiras e gavetas. Limpe com um pano macio embebido em água com sabão. Enxágue e seque. Não use produtos abrasivos.

O que fazer em caso de queda de energia?

Evite abrir as portas. Os alimentos permanecem frios por várias horas. Para o congelador, os alimentos congelados podem durar até 48 horas se a porta permanecer fechada.

Como ajustar a temperatura?

Use o painel de controle no interior do refrigerador. A temperatura recomendada é de 3-4°C para o refrigerador e -18°C para o congelador.

Por que meu refrigerador faz barulho?

Ruídos normais de funcionamento incluem o compressor, o ventilador e o degelo. Se o ruído for incomum, verifique se o aparelho está nivelado e se não há contato com outros objetos.

MANUAL DE UTILIZADOR RB33B610EBN SAMSUNG

• Verificare che i connettori dei cavi siano collegati correttamente.

• Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

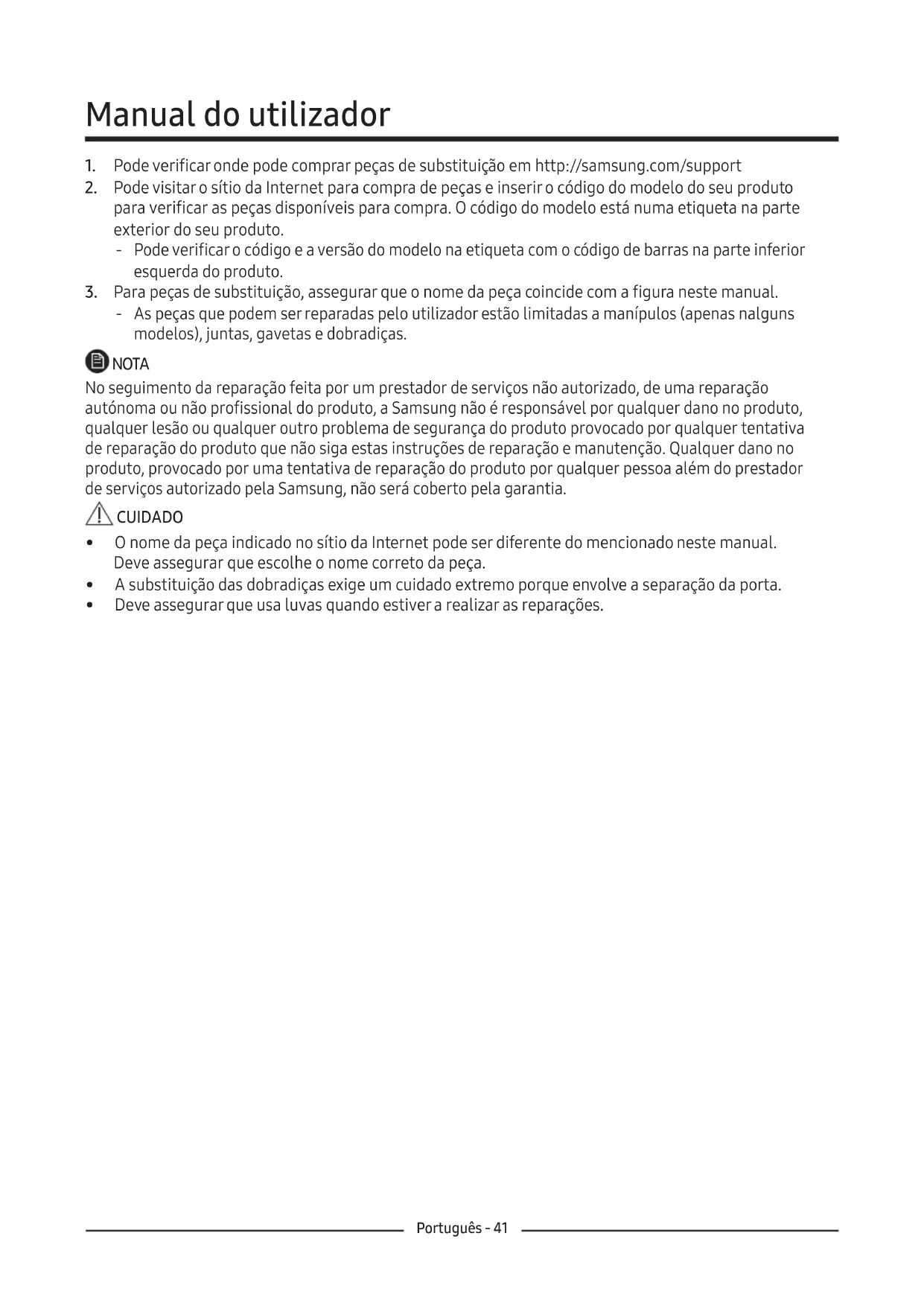

• Pode vericar onde pode comprar peças de substituicao em http://samsung.com/support

• Pode visitar o;sitio da Internet para compra de peças e insertir o)cdo do modelo do seu produits para confirmar as peças disponveis para compra. O cdo do modelo está numa etiqueta na parte exterior do seu produit.
• Pode verifiar o)cdo e a versao do modelo na etiqueta com o cdo de barras na parte inferior esquerda do produto.
• Para peças de substituiçao, assegurar que o nome da peça coincide com a figura neste manual.
• As peças que podem ser reparadas pelo uso de Limitadas a manípulos (apenas nalguns modelos), juntas, gavetas e dobradiças.

NOTA

No seguimento da reparacao feita por um prestador de serviços não autorizzato, de uma reparacao autonoma ou não profisional do produits, a Samsung não é responsavel por qualquer dano no produits, qualquer lesão ou qualquer及其他 problema de segurarce do produits provocado por qualquer tentativa de reparacao do produits que não siga estas instruções de reparacao e manutençao. Qualquer dano no produits,provocado por uma tentativa de reparacao do produits por qualquer pessoas以及其他 do prestador de serviços autorizzato pela Samsung, não sera coberto pela garantia.

CUIDADO

• O nome da peça indica no=sitio da Internet pode serdifferente do mentionado在这ste manual. Deve assegurar que escolhe o nome correto da peça.
  A substituicao das dobradiças exige um cuidado extremo porque envolve a separacao da porta.
• Deve assegurar que usa luvas quando estiver a realizar as reparacoes.

A imagem atuale e as peçasasnocstradas podem serdifferentes,dependendo do modelo e do pais.

01 Dobradiça superior

02 Junta

03 Gaveta

04 Manipulos (somente modelos aplicáveis)

05 Dobradiça intermedia

06 Etiqueta do��o de barras

07 Dobradiça inferior

Substituição do Manipulo

O nome do Modelo está indicado de forma: RB29F, RB29H, RB30J, RB31F, RB31H, RB33J, RB34J, RB3CJ

O que substitui o asterisco pode ser Differente dependendo do modelo.

O(s) asterisco(s) no número do modelos indicacao(m) um Modelo diferente e pode substituir (0-9) ou (A-Z) não número do modelos.

CUIDADO

• Quando substituiros manipulos da porta, deve ter读懂o para não riscar arente da porta.
  Premir com firmeza os manipulos nos suportes. Assegurar que nao ha folga entre os suportes e a porta.
• Apertar com firmeza os parafusos quando estiver a encaixar o manipulo.
• Verificar se a dobradiça estáfirmamenteapertadaaestrutura.

Ferramentas necessarias (não fornecidas)

Chave Phillips Chave de fenda

de ponta plana

Para分开ar os Manipulos

NOTA

Este procedimento aplica-se tanto ao frigorifico como ao compartmento do congelador.

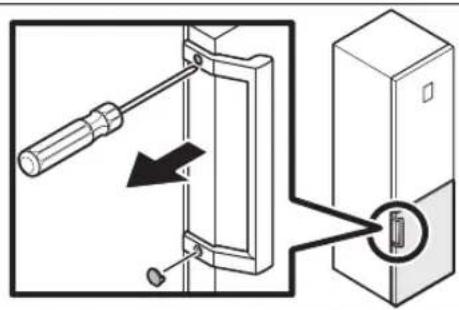

1. Use a chave de fendas de ponta plana para remover as tampas dos parafusos.

2. Depois de Separar o Manipulo, volta a colocar as tampas dos parafusos nos orificios dos mesmos.

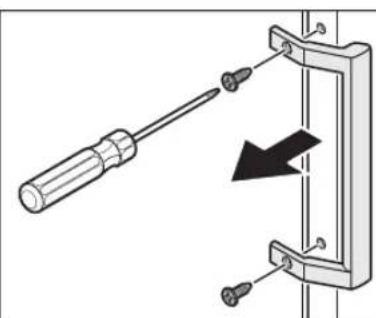

1. Use a chave de fendas Phillips para remover os parafusos e separar o Manipulo.

NOTA

Use把这些 parafudos para fixar o Manipulo no lugar oposto.

1. Monte o novo Manipulo na ordem inversa da desmontagem.

Substituicao da junta

CUIDADO

Assegurar que encaixa a junta com firmeza. Caso contrario, o ar frio do frigorífico pode sair para o exterior.

Para remove a junta

Abrir a porta e remove a junta da porta.

Paravoltaracolocarajunta

Encaixe uma nova junta na porta do frigorífico. Assegurar que não há folga entre a nova junta e a porta.

Substituicao da gaveta

CUIDADO

Verificar se a gaveta está corretemente colocada na guia durante a montagem.

Para remove a gaveta

Levantar ligeiramente a fremte da gaveta e deslize-a para fora.

Paravoltaracolocarasgavetas

Para voltar a colocar as gavetas deve seguir a ordem inversa dos respetivos passos de retirada das masmas.

Para substituir as dobradiças, tem de primeiro remover a porta.

CUIDADO

• Quando remover as portas, deve ter um cuidado extremo porque as portas são pesadas.
• Antes de substituir as dobradiças, colocar uma superficie macia como, por exemplo, uma placar de cartão no pavimento para fazer riscos na porta quando colocar as portas em cima da mesma.
  Dado as dobradiças terem de ser manuseadas com muito cuidado e substituções por das ou mais pessoas, recomendamos que sera contactado um técnico de reparações professional.

• Se remove uma dobradiça sem segurar a porta, a mesma pode caire evocar lesões.

• Assegurar que o eixo estáfirmamenteapertado na dobradiça.

• Verificar se a dobrada estáfirmamenteapertadaaestrutura.
• Assegurar que os conetores de ligação está corretoamente ligados.
• Ter cuidado para não danIFICar os fios de ligaçao quando estiver a aperture a tampa superior.

ADVERTÉNCIA

• Inclinar/deitar o frigorífico exige no minimo o trabalho de 2 pessoas.
• Desligar o cabo de alimentação antes de fazer a inversions das portas.

Ferramentas necessarias (não fornecidas)

Chave Phillips Chave de fenda de ponta plana Chave de porca 11 mm

Chave de caixa 10 mm Chave de caixa 8 mm Chave de porca 10 mm

Inverter a porta

NOTA

Para modelos com manípulos, inverter primeiro os manípulos. (Para informação detalhada, consulutar a�� "Inverter a posicao do Manipulo da porta (Para os modelos com manípulos de barra)".)

1. Remove a tampa das ligações da porta (1). Desmontar o espaçador da tampa da porta (2).

1. Remove a tampa da dobradiça para empurrar um gancho

2. Introduzir uma chave de fendas de cabeca plana e voltar a colocar a mesma
   Levantar a tampa e empurrar um gancho (Ter cuidado para não danIFICAR as ligações na tampa da dobradiça empurrando-a demasiado)

3. Desmontar a mesma, empurrando-a.

1. Desligar o conetor das ligações da porta do frigorífico.

2. Este passo pode não ser aplicável a algunos modelos.

CUIDADO

Não puxar demasiado os conetores.

1. Retirar os parafusos.

2. (Ter cuidado para a porta não cair quando a descantar.)

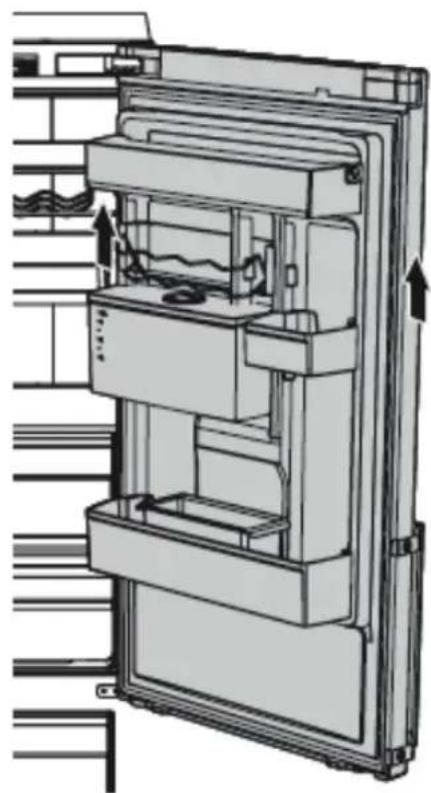

1. Remove a porta da dobradiça intermedia levantando cuidadosamente a porta na vertical.

CUIDADO

A porta é pesada, deve ter cuidado para não se magoar quando remove a porta.

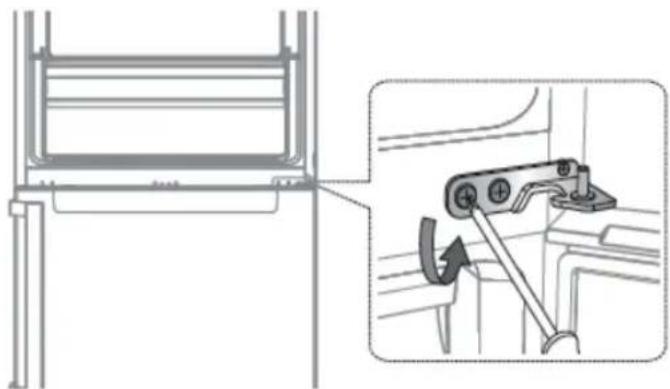

1. Desmontar a dobradiça intermedia removendo os parafusos usingo uma chave de fendas Phillips (+).

CUIDADO

A porta do congelador pode cair para a fremte, portanto deve apoiar a mesma.

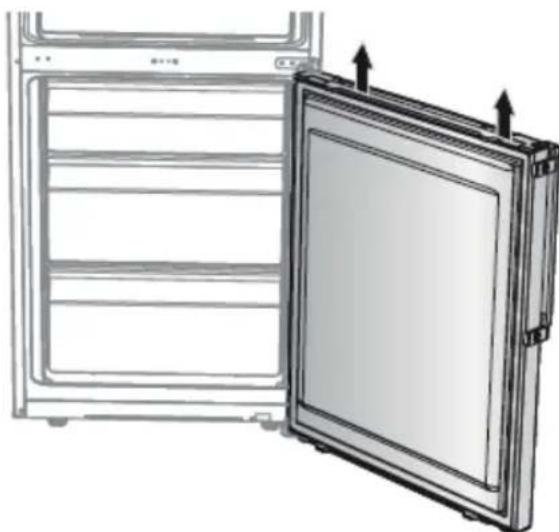

1. Remove a porta do congelador da dobrada inferior levantando cuidadosamente a porta na vertical.

CUIDADO

A porta é pesada, deve ter cuidado para não se magoar quando remove a porta.

1. Com a porta assente na dobradiça inferior (A), empurrar lentamente a dobradiça inferior (A) para a remove do suporte na parte inferior do frigorífico. Depois da dobradiça inferior (A) ser removada do suporte, remove a mesma da porta do congelador e(depais empurrar a porta do congelador para baixo para a remove da dobradiça intermedia (B).

CUIDADO

Para impeder que a porta do congelador caia, assegurar que segura a mesma com firmeza até que possa ser removida em seguranca da dobradiça intermedia (B).

1. Usar uma chave Phillips e uma chave de caixa (10 mm) para remover os parafusos apertando a dobradiça intermedia (A).
2. Voltar a montar na ordem inversa da desmontagem(before de voltar a colocar a dobradiça superior, intermedia e/ou inferior.

CUIDADO
